РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RTBS18X RYOBI

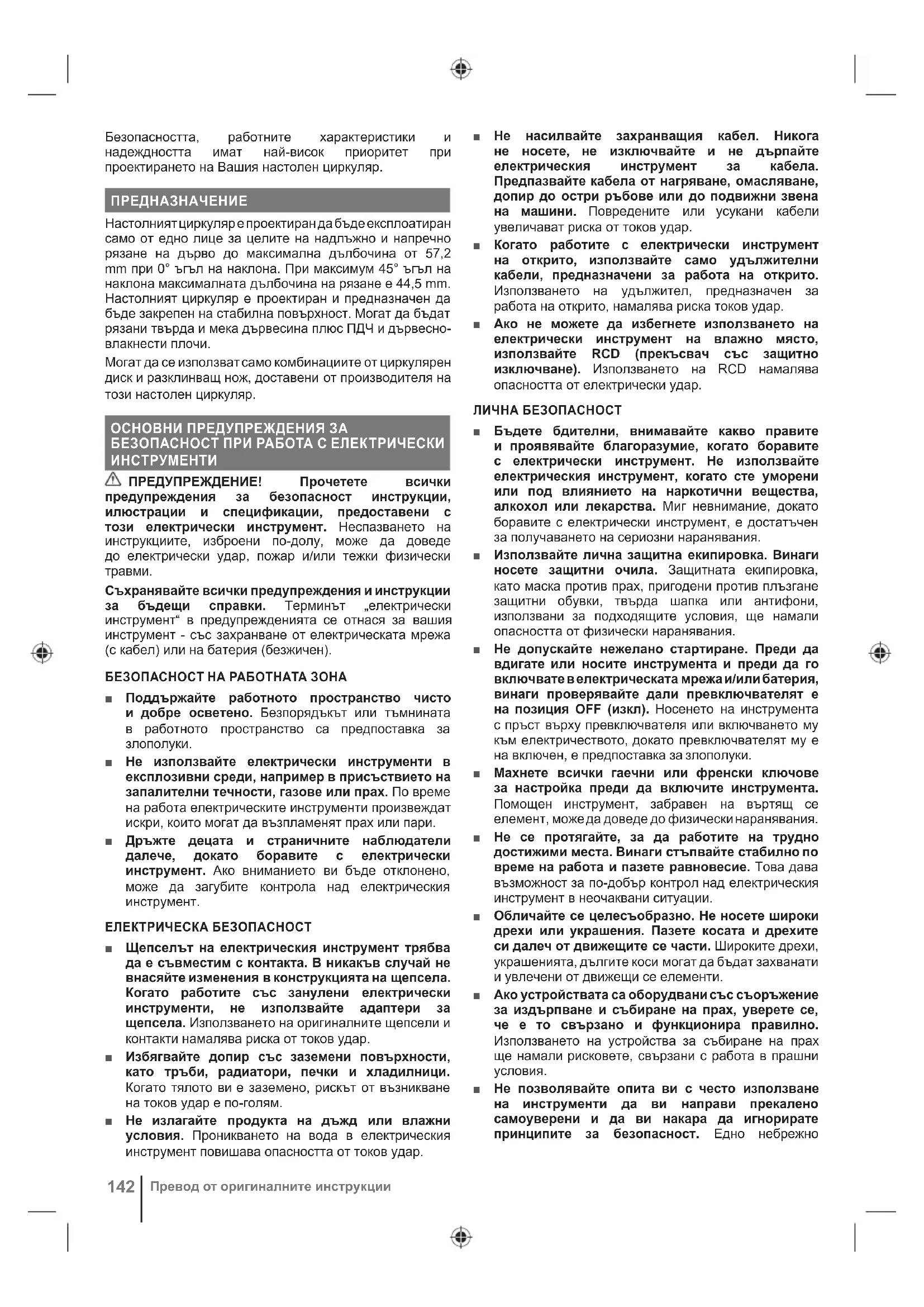

ELБезопасността, работните характеристики и надеждността имат най-висок приоритет при проектирането на Вашия настолен циркуляр. ПРЕДНАЗНАЧЕНИЕ Настолният циркуляр е проектиран да бъде експлоатиран само от едно лице за целите на надлъжно и напречно рязане на дърво до максимална дълбочина от 57,2 mm при 0° ъгъл на наклона. При максимум 45° ъгъл на наклона максималната дълбочина на рязане е 44,5 mm. Настолният циркуляр е проектиран и предназначен да бъде закрепен на стабилна повърхност. Могат да бъдат рязани твърда и мека дървесина плюс ПДЧ и дървесно- влакнести плочи. Могат да се използват само комбинациите от циркулярен диск и разклинващ нож, доставени от производителя на този настолен циркуляр. ОСНОВНИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ РАБОТА С ЕЛЕКТРИЧЕСКИ ИНСТРУМЕНТИ ПРЕДУПРЕЖДЕНИЕ! Прочетете всички предупреждения за безопасност инструкции, илюстрации и спецификации, предоставени с този електрически инструмент. Неспазването на инструкциите, изброени по-долу, може да доведе до електрически удар, пожар и/или тежки физически

Съхранявайте всички предупреждения и инструкции за бъдещи справки. Терминът „електрически инструмент“ в предупрежденията се отнася за

инструмент - със захранване от електрическата мрежа (с кабел) или на батерия (безжичен). БЕЗОПАСНОСТ НА РАБОТНАТА ЗОНА ■ Поддържайте работното пространство чисто и добре осветено. Безпорядъкът или тъмнината в работното пространство са предпоставка за

■ Не използвайте електрически инструменти в експлозивни среди, например в присъствието на запалителни течности, газове или прах. По време на работа електрическите инструменти произвеждат искри, които могат да възпламенят прах или пари. ■ Дръжте децата и страничните наблюдатели далече, докато боравите с електрически инструмент. Ако вниманието ви бъде отклонено, може да загубите контрола над електрическия инструмент. ЕЛЕКТРИЧЕСКА БЕЗОПАСНОСТ ■ Щепселът на електрическия инструмент трябва да е съвместим с контакта. В никакъв случай не внасяйте изменения в конструкцията на щепсела. Когато работите със занулени електрически инструменти, не използвайте адаптери за щепсела. Използването на оригиналните щепсели и контакти намалява риска от токов удар. ■ Избягвайте допир със заземени повърхности, като тръби, радиатори, печки и хладилници. Когато тялото ви е заземено, рискът от възникване на токов удар е по-голям. ■ Не излагайте продукта на дъжд или влажни условия. Проникването на вода в електрическия инструмент повишава опасността от токов удар. ■ Не насилвайте захранващия кабел. Никога не носете, не изключвайте и не дърпайте електрическия инструмент за кабела. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредените или усукани кабели увеличават риска от токов удар. ■ Когато работите с електрически инструмент на открито, използвайте само удължителни кабели, предназначени за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска токов удар. ■ Ако не можете да избегнете използването на електрически инструмент на влажно място, използвайте RCD (прекъсвач със защитно изключване). Използването на RCD намалява опасността от електрически удар. ЛИЧНА БЕЗОПАСНОСТ ■ Бъдете бдителни, внимавайте какво правите и проявявайте благоразумие, когато боравите с електрически инструмент. Не използвайте електрическия инструмент, когато сте уморени или под влиянието на наркотични вещества, алкохол или лекарства. Mиг невнимание, докато боравите с електрически инструмент, е достатъчен за получаването на сериозни наранявания. ■ Използвайте лична защитна екипировка. Винаги носете защитни очила. Защитната екипировка, като маска против прах, пригодени против плъзгане защитни обувки, твърда шапка или антифони, използвани за подходящите условия, ще намали опасността от физически наранявания. ■ Не допускайте нежелано стартиране. Преди да вдигате или носите инструмента и преди да го включвате в електрическата мрежа и/или батерия, винаги проверявайте дали превключвателят е на позиция OFF (изкл). Носенето на инструмента с пръст върху превключвателя или включването му към електричеството, докато превключвателят му е на включен, е предпоставка за

■ Махнете всички гаечни или френски ключове за настройка преди да включите инструмента. Помощен инструмент, забравен на въртящ се елемент, може да доведе до физически наранявания. ■ Не се протягайте, за да работите на трудно достижими места. Винаги стъпвайте стабилно по време на работа и пазете равновесие. Това дава възможност за по-добър контрол над електрическия инструмент в неочаквани ситуации. ■ Обличайте се целесъобразно. Не носете широки дрехи или украшения. Пазете косата и дрехите си далеч от движещите се части. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от движещи се елементи. ■ Ако устройствата са оборудвани със съоръжение за издърпване и събиране на прах, уверете се, че е то свързано и функционира правилно. Използването на устройства за събиране на прах ще намали рисковете, свързани с работа в прашни

■ Не позволявайте опита ви с често използване на инструменти да ви направи прекалено самоуверени и да ви накара да игнорирате принципите за безопасност. Едно небрежно

Превод от оригиналните инструкциидействие може да доведе до сериозно нараняване в рамките само на секунда. ИЗПОЛЗВАНЕ И ОБСЛУЖВАНЕ НА ЕЛЕКТРИЧЕСКИЯ

■ Не насилвайте продукта. Използвайте електрическия инструмент, съобразно неговото предназначение. Правилно подбраният електрически инструмент ще свърши работата по- добре и по-безопасно в зададения от производителя диапазон на натоварване. ■ Не използвайте електрически инструменти, чиито пусков прекъсвач е повреден. Електрически инструмент, който не може да бъде контролиран посредством превключвател, е опасен и трябва да бъде ремонтиран. ■ Изключете щепсела от захранващия източник и/или извадете акумулаторната батерия от електрическия инструмент, ако е демонтируема, преди извършване на каквито и да са настройки, смяна на принадлежности или съхраняване на електрически инструменти. Тази мярка премахва опасността от задействане на електрическия инструмент по невнимание. ■ Съхранявайте незаетите електрически инструменти на недостъпни за деца места и не позволявайте на лица, незапознати с инструмента или с тези указания, да боравят с него. Когато са в ръцете на неопитни потребители, електрическите инструменти могат да бъдат изключително опасни. ■ Поддържайте в добро състояние електрическите инструменти и техните принадлежности. Проверявайте за неизправности или заклинване в подвижните елементи, за счупени части или други обстоятелства, които могат да влошат работата на електрическия инструмент. Преди да използвате електрическия инструмент, се погрижете повредите да бъдат отстранени. Много от трудовите злополуки се дължат на недобре поддържани електрически инструменти. ■ Поддържайте режещите инструменти винаги добре заточени и чисти. Инструменти, за които е полагана правилна грижа и са с добре наточени режещи елементи, се управляват по-лесно и вероятността да заядат е по-малка. ■ Използвайте електрическите инструменти, принадлежностите и режещите и др. части съобразно тези указания, като се съобразявате с работните условия и с работата, която ще извършвате. Използването на електрически инструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки. ■ Поддържайте ръкохватките и повърхностите за захващане сухи, чисти и неомаслени. Хлъзгавите ръкохватки и повърхности за захващане не дават възможност за безопасно управление и контролиране на инструмента при възникване на неочаквани ситуации. ИЗПОЛЗВАНЕ И ОБСЛУЖВАНЕ НА ИНСТРУМЕНТА С

■ Презареждайте единствено със зарядното устройство, посочено от производителя. Зарядно устройство, подходящо за зареждане на един вид батерии, може да предизвика риск от пожар, ако бъде използвано за други батерии. ■ Използвайте електрически инструменти с батерии единствено със специално предназначените за тях батерии. Използването на всякакви други батерии може да създаде риск от нараняване и пожар. ■ Когато батерията не се използва, съхранявайте я далеч от други метални обекти, като например кламери, монети, ключове, гвоздеи, гайки или други малки метални обекти, които могат да направят връзка между клемите. Късото съединение от клемите може да доведе до изгаряния

■ При неправилно използване батерията може да отдели течност; избягвайте контакт. Ако случайно настъпи контакт, промийте с вода. Ако течността влезе в контакт с очите, потърсете допълнително медицинска помощ. Отделената от батерията течност може да причини възпаление или

■ Не използвайте акумулаторна батерия или инструмент, които са повредени или променени по някакъв начин. Повредените или променени батерии могат да работят по непредсказуем начин, което да доведе до пожар, взрив или опасност от наранявания. ■ Не излагайте акумулаторната батерия или инструмент на огън или прекалено висока температура. Излагането на огън или на температура над 130°C може да причини взрив. ■ Следвайте всички инструкции за зареждане и не зареждайте акумулаторната батерия или инструмента извън температурния диапазон, посочен в инструкциите. Неправилното зареждане или зареждането при температури извън посочения диапазон може да повреди батерията и да увеличи риска от пожар. СЕРВИЗНО ОБСЛУЖВАНЕ ■ Ремонтът на електрическите инструменти трябва да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира поддържането на безопасност при работа с електрическия инструмент. ■ Никога не обслужвайте повредени акумулаторни батерии. Обслужването на акумулаторните батерии трябва да се извършва само от производителя или от оторизирани доставчици на услуги по обслужване. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА НАСТОЛНИ

СПАЗВАЙТЕ СВЪРЗАНИТЕ ПРЕДУПРЕЖДЕНИЯ ■ Дръжте предпазителите на място. Предпазителите трябва да бъдат в изправно състояние и да бъдат правилно монтирани. Предпазител, който е хлабав, повреден или не действа правилно, трябва да бъде ремонтиран или

■ Винаги използвайте предпазител на циркулярния диск, разклинващия нож и предпазителите срещу обратен ход за всяка операция за цялостно срязване. За операции за цялостно срязване, където

Превод от оригиналните инструкции

ELциркулярният диск реже напълно през дебелината на детайла, предпазните устройства помагат да се намали опасността от нараняване. ■ След като направите непроходен срез, като например при издълбаване на прорез, преоразмеряване или изрязвяане на жлебове, върнете разклинващия нож в разгъната позиция. Когато разклинващият нож е в разгъната позиция, поставете отново предпазителя на острието и предпазителите срещу обратен ход. Предпазителят, разклинващият нож и предпазителите срещу обратен ход помагат да се намали опасността от наранявания. ■ Уверете се, че циркулярният диск не контактува с предпазителя, разклинващия нож или обработвания детайл, преди да го включите. Неволен допир на тези елементи с циркулярния диск може да доведе до опасни условия. ■ Настройте разклинващия нож, както е описано в това ръководство на потребителя. Неправилно разстояние, позициониране и центроване може да направи разклинващия нож неефективен при намаляване на вероятността от обратен удар. ■ За да работят устройството на разклинващия нож и предпазителите срещу обратен ход, те трябва да влизат в контакт с обработвания детайл. Разклинващият нож и предпазителите срещу обратен ход са неефективни при рязане на детайли, които са твърде къси, за да влязат в контакт с разклинващия нож и предазителите срещу обратен ход . При тези условия обратният удар не може да бъде предотвратен от разклинващия нож и предпазителите срещу обратен ход. ■ Използвайте подходящ циркулярен диск за разклинващия нож. За да действа правилно разклинващият нож, диаметърът на циркулярния диск трябва да съответства на подходящия разклинващ нож и тялото на циркулярния диск трябва да бъде по-тънко от дебелината на разклинващия нож и ширината на рязане на циркулярния диск трябва да бъде по-широка от ширината на разклинващия нож. ПРЕДУПРЕЖДЕНИЯ ЗА ПРОЦЕДУРИТЕ НА РЯЗАНЕ ■ ОПАСНОСТ! Никога не поставяйте пръстите или ръцете в близост до или на линията на рязане с циркулярния диск. Момент на невнимание или приплъзване може да насочат ръката ви към циркулярния диск и да доведат до сериозни наранявания. ■ Подавайте обработвания детайл към циркулярния диск само срещу посоката на въртене. Подаване на обработвания детайл в същата посока, в която се върти циркулярният диск над масата, може да доведат до това детайлът и ръката ви да стигнат до циркулярния диск. ■ Никога не използвайте ъгловия упор за подаване на обработвания детайл, когато режете надлъжно, и не използвайте линеала като спирачка за дължина, когато режете напречно с ъглов упор. Насочването на детайла едновременно с линеала и ъглов упор увеличава вероятността циркулярният диск да се заклещи и да удари обратно. ■ При надлъжно рязане винаги прилагайте към детайла подаваща сила между линеала и циркулярния диск. Използвайте тласкач, когато разстоянието между линеала и циркулярния диск е по-малко от 150 mm и използвайте тласкащ блок, когато разстоянието е по-малко от 50 mm. Устройствата, които подпомагат работата, ще пазят ръката ви на безопасно разстояние от циркулярния диск

■ Използвайте само тласкача, предоставен от производителя, или конструиран в съответствие с инструкциите. Тласкачът осигурява достатъчно разстояние на ръката от циркулярния диск. ■ Никога не използвайте повреден или срязан тласкач. Повреден тласкач може да се счупи, което да доведе то това ръката ви да се вмъкне при циркулярния диск. ■ Не изпълнявайте никаква операция „със свободни ръце“, без направляващи устройства. Винаги използвайте линеала или ъгловия упор, за да позиционирате или да водите детайла. „Със свободни ръце“ означава да използвате ръцете си, за да подкрепяте или водите обработвания детайл, вместо направляваща планка или ъглов упор. Рязането със свободни ръце води до неправолинейност, заяждане и обратен удар. ■ Никога не се протягайте около или над въртящия се циркулярен диск. Посягането към обработвания детайл може да доведе до случаен контакт с движещия се циркулярен диск. ■ Осигурете допълнителна опора за детайла към задната страна и/или отстрани на настолния циркуляр за дълги и/или широки детайли, за да ги държите подравнени. Дълъг и/или широк детайл има тенденцията да се завърти на ръба на масата, което води до загуба на контрол, заклинване на циркулярния диск и обратен удар. ■ Подавайте детайла равномерно. Не огъвайте и не усуквайте детайла. Ако възникне заклинване, незабавно изключете машината, извадете щепсела от контакта, след което освободете заклинването. Заклинване на циркулярния диск от обработвания детайл може да причини обратен удар или спиране на двигателя. ■ Не изваждайте части от срязания материал, докато циркулярът се върти. Материалът може да бъде захванат между линеала или вътре в предпазителя на циркулярния диск, който да издърпа пръстите ви до циркулярния диск. Изключете циркуляра и изчакайте, докато циркулярният диск спре преди отстраняване на материал. ■ Използвайте допълнителен линеал в контакта с горната част на масата при надлъжно рязане на детайли с дебелина по-малка от 2 mm. Тънък детайл може да се заклини под линеала и да създаде обратен удар. ПРИЧИНИ ЗА ОТКАТ И СВЪРЗАНИ С ТОВА ПРЕДУПРЕЖДЕНИЯ Обратен удар е внезапна реакция на детайла вследствие на защипан, заклинен циркулярен диск или несъосна линия на рязане в детайла по отношение на циркулярния диск или когато част от детайла се заклещи между циркулярния диск и линеала или друг закрепен обект. Най-често по време на обратен удар, детайлът се

от масата от задната част на циркулярния диск и е тласнат към оператора. Откатът е следствие на неправилно използване на електрическия инструмент. Той може да бъде

Превод от оригиналните инструкциипредотвратен с предприемане на подходящи предпазни мерки, които са описани по-долу: ■ Никога не заставайте в равнината на рязане с циркулярния диск. Винаги разполагайте тялото си от същата страна на циркулярния диск, от която е линеалът. Обратен удар може да тласне детайла с висока скорост към човек, разположен отпред и на равнината на рязане с циркулярния диск. ■ Никога не посягайте над или зад циркулярния диск, за да изтеглите или да поддържате детайла. Може да възникне случаен контакт с циркулярния диск или обратен удар може да плъзне пръстите ви към циркулярния диск. ■ Никога не дръжте и не натискайте детайла, който се реже срещу въртящия се циркулярен диск. Натискането на детайла, който се реже към циркулярния диск ще създаде условия за заклинване и обратен удар. ■ Центровайте линеала да бъде успореден на циркулярния диск. Нецентрован линеал ще защипе детайла към циркулярния диск и ще създаде обратен удар. ■ Използвайте притискащи палци за водене на детайла срещу масата и линеала, когато правите непроходни срезове, като напр. изработване на прорези, общиване или надлъжно разрязване. Притискащите палци помагат да се контролира детайла в случай на обратен удар. ■ Бъдете изключително внимателни при рязане в зони без видимост по сглобени работни детайли. Издаденото острие на триона може да среже предмети, които могат да причинят откат. ■ Подкрепяйте широки панели, за да минимизирате опасността от защипване на циркулярния диск и обратен удар. Големите панели могат да се огънат от собствената си тежест. Опората(ите) трябва да се разположи(ат) под всички части на панела, издаващи се навън от горната част на масата. ■ Бъдете изключително внимателни, когато режете детайл, който е усукан, чепат, изметнат или няма прав ръб, за да го водите с ъглов упор или по дължината на линеала. Изметнат, чепат или усукан детайл е нестабилен и причинява несъосност на прореза с циркулярния диск, заклинване и обратен

■ Никога не режете повече от един детайл, подреден вертикално или хоризонтално в пачка. Циркулярният диск може да захване една или повече части и да причини обратен удар. ■ При рестартиране на циркуляра с циркулярен диск в детайла, центрирайте циркулярния диск в разреза, така че зъбите на циркулярния диск да не зацепват в материала. Ако циркулярният диск се заклини, той може да повдигне детайли и да причини обратен удар, когато циркулярът се рестартира. ■ Поддържайте циркулярните дискове чисти, остри и в достатъчен комплект. Никога не използвайте деформирани циркулярни дискове или циркулярни дискове със спукани или счупени зъби. Циркулярни дискове с остри и правилно разметнати зъби минимизират заклинване, блокиране и обратен удар. ПРЕДУПРЕЖДЕНИЯ ЗА ПРОЦЕДУРАТА НА РАБОТА НА НАСТОЛЕН ЦИРКУЛЯР ■ Изключете настолния циркуляр и разкачете акумулаторната батерия, когато сваляте вложката на масата, сменяте циркулярния диск, правите настройки на разклинващия нож, предпазителите срещу обратен ход или предпазителя на циркулярния диск, или когато машината е оставена без надзор. Предпазните мерки ще предотвратят инциденти. ■ Никога не оставяйте настолният циркуляр да работи без надзор. Изключете и не оставяйте машината, докато тя не стигне до пълно спиране. Неочаквано заработил циркуляр е неконтролирана

■ Разположете настолния циркуляр в добре осветена и хоризонтална област, където може да поддържате добро устойчиво положение и равновесие. Той трябва да се монтира в област, която предлага достатъчно пространство за лесно обработване на размерите на вашия детайл. Тесни, тъмни области и неравни хлъзгави подове предизвикват злополуки. ■ Почиствайте често и отстранявайте дървените стърготини под настолния циркуляр и/или праха от прахоуловителя. Натрупалите се дървени стърготини са запалими и могат да се самозапалят. ■ Настолният циркуляр трябва да бъде закрепен. Настолен циркуляр, който не е правилно закрепен, може да се премести или преобърне. ■ Премахвайте инструментите, дървените отпадъци и т.н. от масата, преди да включите настолния циркуляр. Разсейване или потенциално заклинване могат да бъдат опасни. ■ Винаги използвайте циркулярни дискове с правилен размер и форма (ромбовиден срещу кръгъл) на отворите за шпиндела. Циркулярни дискове, които не съответстват на елементите за закрепване на циркуляра, ще имат ексцентричност на центъра, като причинява загуба на контрол. ■ Никога не използвайте повредени и неправилни средства за монтиране на циркулярен диск, като напр. фланци, шайби за циркулярен диск, болтове или гайки. Тези монтажни средства са специално проектирани за вашия циркуляр, за безопасна експлоатация и оптимална производителност. ■ Никога не стойте върху настолния циркуляр, не го използвайте като табуретка-стълбичка. Ако инструментът се наклони или ако случайно се допрете до режещите инструменти, може да сериозно да се нараните. ■ Уверете се, че циркулярният диск е правилно монтиран, за да се върти в правилната посока. Не използвайте шлифовъчни дискове, телени четки или абразивни дискове с настолния циркуляр. Неправилният монтаж на циркулярния диск и използването на принадлежности, които не са препоръчани, може да причини сериозно нараняване. УПОТРЕБА НА ПАРАЛЕЛНИЯ ВОДАЧ ПРЕДУПРЕЖДЕНИЕ! За да намалите риска от нараняване, винаги се уверявайте, че паралелният водач е успореден на острието, преди да започнете каквато и да е операция.

Превод от оригиналните инструкции

EL■ Разхлабете паралелния водач, като повдигнете лоста за блокиране. ■ Поставете задния ръб върху задната част на настолния циркуляр и издърпайте леко към предната част на уреда. ■ Спуснете предния край на паралелния водач върху направляващите повърхности в горната част на предната релса. ■ Проверете дали плъзгането е гладко. ■ Поставете паралелния водач на желаното разстояние от острието. ■ Когато паралелният водач е поставен хоризонтално върху настолния циркуляр, избутайте водач към предната релса, за да го изравните с острието. ПРЕДУПРЕЖДЕНИЕ! Първо застопорете водача на предвидения размер на рязане, след което преместете обработвания детайл до водача. Не поставяйте първо обработвания детайл, а след това да премествате водача до него, за да го фиксирате. Това може да доведе до нецентрован водач, което може да притисне детайла към циркулярния диск и ще създаде обратен

■ Натиснете лоста за блокиране надолу, за да подравните и закрепите водача. Когато е добре заключен, лостът за блокиране трябва да сочи

ЗАБЕЛЕЖКА: Уверете се, че лостът за блокиране фиксира паралелния водач на място. ЗАБЕЛЕЖКА: Ако паралелният водач не е успореден на острието, е необходимо да го регулирате. ДОПЪЛНИТЕЛНИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА НАСТОЛНИЯ ЦИРКУЛЯР ■ Диапазонът на околната температура при работа с инструмента е между 0°C и 40°C. ■ Диапазонът на околната температура при съхранение на инструмента е между 0°C и 40°C. ■ Препоръчителният диапазон на околната температура при зареждане със зарядната система е между 10°C и 38°C. ИНСТРУКЦИИ ЗА РАБОТА С ОСТРИЕТА ЗА РЯЗАНЕ НА ДЪРВО ■ Моля, прочетете ръководството и инструкциите внимателно, преди да използвате острието на триона и електрическия инструмент. ■ Електрическият инструмент трябва да бъде в добро състояние, шпинделът да не е деформиран и да няма вибрации. ■ Уверете се, че операторът има подходящо обучение за мерки за безопасност, регулиране и работя с електрическия инструмент. ■ Винаги носете предпазни очила и антифони, когато използвате електрическия инструмент. Препоръчително е да се носят ръкавици, здрави обувки без подхлъзване и престилка. ■ Преди да използвате какъвто и да е аксесоар се консултирайте с ръководството. Неправилната употреба на аксесоар може да причини повреда и да увеличи възможността от нараняване. ■ Пазете диска чист. Това включва стърготини и особено лепкави вещества, като дървена смола. Чистите дискове режат по-точно и безопасно. ■ Използвайте само остриета, посочени в настоящото ръководство, които са в съответствие с EN 847-1. ■ Наблюдавайте максималната скорост, отбелязана на острието на триона. Уверете се, че скоростта, отбелязана на острието на триона, е поне равна на скоростта, отбелязана на триона. ■ Винаги използвайте циркулярни дискове с правилен размер и форма на отворите за вала. Остриета, които не съответстват на монтажната рамка на триона, ще работят ексцентрично, причинявайки загуба на контрол. ■ Не използвайте циркулярни дискове с дебелина на тялото, по-голяма или с ширина на срязания жлеб (разрез), по-малка от дебелината на разклинващия

■ Не използвайте остриета с по-голям или с по-малък диаметър от препоръчителния. Не използвайте хлабави шайби или дистанционни елементи, за да монтирате диска на шпиндела. ■ Проверявайте върховете на циркулярното острие за повреда и необичаен външен вид преди всяка употреба. Върхове, които са повредени или хлабави, могат да се превърнат в летящи предмети при употреба и да увеличат възможността от физически наранявания. ■ Не използвайте пукнати или изкривени циркулярни остриета. Не използвайте циркулярни остриета, които са повредени или деформирани ■ Изхвърлете циркулярното острие, ако е повредено, деформирано, изкривено или пукнато; не е разрешен

■ Не използвайте остриета от бързорежеща стомана. ■ Уверете се, че циркулярният диск е правилно монтиран, затегнете надеждно гайката на вала преди използване. ■ Винтовете и гайките за закрепване трябва да се затягат с помощта на подходящ ключ и т.н. ■ Не се разрешава удължаване на ключа или затягане

■ Уверете се, че острието и фланците са чисти, а вдлъбнатите страни на пръстена са срещу острието. ■ Уверете се, че дискът се върти в правилната посока и не влиза в контакт с никоя част на машината или на предпазната система. ■ Преди употреба направете пробен разрез, без да включвате мотора, за да проверите позицията на острието, работата на предпазителите по отношение на други части на машината и работния детайл. ■ Никога не оставяйте електрическия инструмент без

■ Не използвайте лубриканти върху острието, докато

■ Никога не се опитвайте да спрете машината при бързо движение чрез заклинване на инструмента или по друг начин срещу циркулярния диск, по този начин може неволно да бъдат причинени сериозни

■ Разкачете захранването на инструмента от електрозахранването преди смяна на дисковете или извършване на техническо обслужване. ■ Обърнете внимание на опаковането и разопаковането на циркулярния диск, лесно е да бъдете наранени от острите върхове на циркулярния диск.

Превод от оригиналните инструкции■ Използвайте държач за острие или носете ръкавици, когато работите с циркулярно острие. Не забравяйте, че дискът ще бъде горещ след операциите за рязане. ■ Съхранявайте циркулярния диск в оригиналната опаковка или друга подходяща опаковка, в сухи условия и далеч от химикали, които могат да повредят остриетата. ДОПЪЛНИТЕЛНИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА БАТЕРИЯТА ■ За да избегнете опасността от пожар, предизвикана от късо съединение, както и нараняванията и повредите на продукта, не потапяйте инструмента, сменяемата акумулаторна батерия или зарядното устройство в течности и се погрижете в уредите и акумулаторните батерии да не попадат течности. Течностите, предизвикващи корозия или провеждащи електричество, като солена вода, определени химикали , избелващи вещества или продукти, съдържащи избелващи вещества, могат да предизвикат късо съединение. ■ Диапазонът на околната температура при използване на батерията е между 0°C и 40°C. ■ Диапазонът на околната температура при съхранение на батерията е между 0°C и 20°C. ТРАНСПОРТИРАНЕ НА ЛИТИЕВИ БАТЕРИИ Транспортирайте батериите в съответствие с местните и национални постановления и разпоредби. Спазвайте всички специални изисквания за пакетиране и етикетиране, когато транспортирате батерии чрез трето лице. Уверете се, че батериите не влизат в контакт с други батерии или проводими материали по време на транспортиране, като предпазите откритите конектори с изолация, непроводими капачета или лента. Не транспортирайте батерии, които са спукани или текат. Свържете се със следната компания за допълнителен

2. Фиксиращ лост за ъгъла на наклона

3. Превключвател ПУСКАНЕ/СПИРАНЕ

4. Гнездо за батерията

5. Колело за регулиране на височина и наклона

6. Ръкохватка на колелото за регулиране

7. Водач на скосяването

8. Предпазител на режещия диск

9. Предпазители срещу обратен ход

14. Копче за фиксиране

16. Съхранение (ъглов упор, разклинващ нож, гаечни

18. Прът за избутване

21. Ключ за остриета със затворен край

22. Обикновен ключ за остриета

■ По никакъв начин не модифицирайте машината и не използвайте принадлежности, които не са одобрени от производителя. Безопасността Ви и тази на другите може да бъде компрометирана. ■ Не използвайте машината, ако някои превключватели, предпазни устройства или други функции не работят по предназначение. Занесете изделието на упълномощен сервизен център за професионален ремонт или настройка. ■ Не правете никакви настройки, докато циркулярният диск е в движение. ■ Винаги проверявайте дали акумулаторната батерия е извадена от продукта преди извършване на настройки, смазване, или когато извършвате каквато и да е поддръжка на машината. ■ Преди и след всяко използване, проверявайте машината за повреда или счупени части. Съхранявайте машината в перфектно работно състояние като незабавно заменяте части с резервни части, препоръчани от производителя. ■ Ножът има остри ръбове и може също да остане горещ след операциите за рязане. Проявявайте изключително внимание, когато почиствате незащитен нож. Носете ръкавици, за да се предпазите от нараняване. ■ Почиствайте редовно циркуляра и неговите принадлежности от прах, особена движещите се части, включително предпазителя на диска. Използвайте ръчна четка или прахосмукачка, за да отстраните праха ефективно. Не използвайте сгъстен въздух. ■ За осигуряване на безопасност и надеждност всички ремонти, включително смяна на четките, трябва да се извършват от упълномощен сервизен център. ПРЕДУПРЕЖДЕНИЕ! Не се опитвайте да разглобявате възела на предпазителя на диска за почистване или ремонтиране. Не трябва да се използват повредени предпазители. Изпратете за ремонт или смяна в упълномощен сервиз. СИМВОЛИ НА ПРОДУКТА Предупреждение относно безопасността Знак за съответствие с европейските

Знак за съответствие с изискванията на Обединеното кралство Знак за съответствие с изискванията на

Превод от оригиналните инструкции

ELEurAsian знак за съответствие Прочетете инструкциите внимателно, преди да стартирате машината. Носете антифони Носете защитни средства за очи Носете предпазни ръкавици Дръжте ръцете си далече от зоната на рязане и наостреното острие. Не излагайте на дъжд и не използвайте на мокри места. Ширина на рязане на циркулярния диск

Брой на зъбите на този циркулярен диск За рязане на дърво и подобен материал Не е за рязане на метали Посока на въртене на циркулярния диск (показан на циркулярния диск) Не изхвърляйте отпадъците от батерии, електрическо и електронно оборудване като несортирани битови отпадъци. Отпадъците от батерии и електрически и електронно оборудване трябва да се събират отделно. Отпадъците от батерии, акумулатори и светлинни източници трябва да бъдат премахнати от оборудването. За съвети относно рециклирането и пункта за събиране се обърнете към вашите местни власти или търговски представители. Съгласно местните разпоредби търговците на дребно трябва да бъдат задължени да приемат обратно отпадъци от батерии и електрическо и електронно оборудване. Вашият принос за повторната употреба и рециклирането на отпадъци от батерии и електрическо и електронно оборудване помага за намаляване на търсенето на суровини. Отпадъците

батерии, особено съдържащите литии, и електрическо и електронно оборудване съдържат ценни, подходящи за рециклиране материали, които може да имат неблагоприятно въздействие върху околната среда и човешкото здраве, ако не бъдат изхвърлени по екологичен начин. Ако на отпадъчното оборудване има лични данни, изтрийте ги. СИМВОЛИ В НАСТОЯЩОТО РЪКОВОДСТВО

Частите или принадлежностите се продават отделно

акумулаторна батерия (не е включена в

Посочените стойности на шумовите емисии са измерени по стандартен тестов метод и могат да се използват за сравняване на един инструмент с друг. Посочените стойности на шума могат да се използват също така и при предварителна оценка на излагането. Шумовите емисии по време на действителната употреба на електрическия инструменти може да се различават от посочени стойности в зависимост от начините, по които се използва инструментът, и по-специално от вида на обработвания детайл. Идентифициране на мерките за безопасност за защита на оператора въз основа на излагането в действителните условия на употреба (като се вземат предвид всички части на работния цикъл, като напр. времето, през което инструментът е изключен и когато работи на празен ход в допълнение към времето на работа). Носете антифони. Излагането на шум може да причини увреждане на слуха.

УСЛОВИЯ ЗА ВАЛИДНОСТ НА ГАРАНЦИЯТА НА RYOBI В допълнение към законоустановените права, произтичащи от покупката, този продукт е обхванат от гаранция, както е изложено по-долу.

1. Гаранционният срок е 24 месеца за клиенти и започва да тече от деня на

закупуване на продукта. Тази дата трябва да се докаже с фактура или друго доказателство за покупка. Продуктът е изработен и предназначен само за потребителска и лична употреба. Следователно не се дава гаранция в случай на използване от професионалисти или с търговска цел.

2. Съществува възможност за удължаване на гаранционния срок за част

от диапазона на гаранцията на електрически инструменти (AC/DC) след изтичането на описания тук чрез регистрация на уеб сайта www.ryobitools. eu. В магазините и/или на опаковката или вътре в документацията на продукта е показано ясно дали инструментът отговаря на условията за такова удължаване на гаранционния срок. Крайният потребител трябва да регистрира своите новопридобити инструменти онлайн в рамките на 30 дни от датата на покупка. Крайният потребител може да се регистрира за удължена гаранция в държавата си на пребиваване, ако е посочена във формуляра за онлайн регистрация като място, където тази опция е валидна. Освен това крайните потребители трябва да дадат съгласието си за съхранение на данните, които са задължителни за попълване онлайн, и трябва да приемат общите условия. Полученото потвърждение за регистрация, изпратено по електронна поща, и оригиналната фактура, показваща датата на покупка, ще служат като доказателство за удължената

3. Гаранцията покрива всички дефекти на продукта по време на гаранционния

срок, които се дължат на проблеми в изработката или материалите към момента на покупката. Гаранцията е ограничена до ремонт и/или замяна и не включва други задължения, включително, но не само, случайни или косвени щети. Гаранцията е невалидна, ако продуктът е използван неправилно или в противоречие с ръководството с инструкции, както и ако е свързан неправилно. Тази гаранция не важи за: – щети по продукта в резултат на неправилна профилактика – продукти, които са били изменени или модифицирани – продукт, при който оригиналните маркировки за идентификация (търговска марка, сериен номер) са изтрити, променени или премахнат – повреда, причинена от неспазване на ръководството с инструкции – продукт без CE маркировка – продукт, за който е направен опит за ремонт от неквалифициран специалист или без предварително разрешение от Techtronic Industries. – продукт, свързан към неподходящо електрозахранване (ампераж, волтаж, честота) – щети, причинени от външни влияния (химични, физични, удари) или чужди вещества – нормално износване на резервни част – неподходяща употреба, претоварване на инструмента – използване на неодобрени аксесоари или части – Аксесоарите за електрическия инструмент са предоставени с инструмента или се купуват отделно. Тези изключения включват, но не само, накрайници за отвертка, свредла, абразивни дискове, шкурка и остриета, страничен водач – Компоненти (части и аксесоари), подложени на естествено износване, включително, но не само, комплекти за обслужване и поддръжка, карбонови четки, лагери, патронник, приставка със свредло SDS или приемно устройство, захранващ кабел, спомагателна ръкохватка, кутия за транспортиране, шлифовъчна пластина, торба за прах, тръба за отвеждане на прах, филцови шайби, щифтове и пружини за винтоверти

4. За обслужване продуктът трябва да се изпрати или занесе на оторизиран

сервиз на RYOBI, посочен за всяка държава в следния списък с адреси на сервизи. В някои държави местният търговец на RYOBI поема отговорността да изпрати продукта до сервизен център на RYOBI. При изпращане на продукт до сервиз на RYOBI той трябва да е опакован безопасно без опасно съдържание, напр. бензин, да е маркиран с адреса на подателя и придружен от кратко описание на повредата.

5. Ремонтът/замяната по силата на тази гаранция са безплатни. Те не водят до

удължаване или подновяване на гаранционния срок. Сменените части или инструменти стават наша собственост. В някои държави таксите за доставка или изпращане трябва да се платят от подателя. Законоустановените ви права, произтичащи от закупуването на инструмента, остават незасегнати

6. Тази гаранция е валидна в Европейската общност, Швейцария, Исландия,

Норвегия, Лихтенщайн, Турция и Обединеното кралство. Извън тези области се свържете с упълномощения търговец на RYOBI, за да се установи дали е приложима друга гаранция. УПЪЛНОМОЩЕН СЕРВИЗЕН ЦЕНТЪР Всички заявки или проблеми, свързани с продукта, могат да бъдат отправяни към местните упълномощени сервизни центрове (посетете www.ryobitools. eu) или директно до: Techtronic Industries GmbH, Max Eyth Straße 10, 71364 Winnenden, Germany. Посочете серийния номер и типа на продукта, отпечатани върху етикета.TR

Обхват на серийни номера

Като производител декларираме на своя лична отговорност, че продуктът, посочен по-долу, отговаря на всички съответни разпоредби на директивите и регламентите на Европейския съюз и хармонизираните стандарти по-долу

Упълномощено лице за съставяне на техническия файл:
