RY18CSX35A - Elektrinis pjūklas RYOBI - Nemokama naudojimo instrukcija

Produkto tipas	Belaidis grandininis pjūklas
Prekės ženklas	RYOBI
Modelis	RY18CSX35A
Kategorija	Elektrinis pjūklas
Baterijos įtampa	18 V
Baterijos tipas	Ličio jonų (suderinama su Ryobi One+)
Maksimalus kreipiamojo bėgelio ilgis	305 mm (12 col.)
Grandinės tuščiosios eigos greitis	13,2 m/s
Maksimalus pjovimo gylis	Maždaug 280 mm (pagal kreipiamąjį bėgelį)
Svoris (be baterijos)	Maždaug 3,5 kg
Grandinės tepalo bakelis	Integruotas, su lygio matuokliu
Tepimas	Automatinis (tepalo pompa)
Grandinės stabdis	Taip, rankinis aktyvavimas
Grandinės gaudyklė	Taip (saugos blokatorius)
Mažo atšokimo galvutė	Taip (mažo atšokimo kreipiamasis bėgelis)
Slydimo padas	Integruotas
Rankenos	Dvi rankenos (priekinė ir galinė) su neslystančia danga
Naudojimo temperatūra	Nuo 0 °C iki 40 °C
Laikymo temperatūra	Nuo -10 °C iki 50 °C
Garantija	24 mėnesiai (pratęsiama registruojantis internetu)

Dažnai užduodami klausimai - RY18CSX35A RYOBI

Kokio tipo bateriją naudoti su pjūklu RY18CSX35A?

Naudokite tik Ryobi One+ 18 V baterijas (ličio jonų). Nenaudokite kitų markių ar tipų baterijų.

Kaip reguliuoti grandinės įtempimą?

Atrakinkite kreipiamojo bėgelio fiksavimo mygtuką, tada sukite įtempimo mygtuką pagal laikrodžio rodyklę, kad padidintumėte įtempimą, arba prieš laikrodžio rodyklę, kad sumažintumėte. Įtempimas yra teisingas, kai tarp grandinės danties ir kreipiamojo bėgelio tarpas yra 4–5,5 mm.

Kokį tepalą naudoti grandinės tepimui?

Naudokite tik RYOBI grandinės tepimo alyvą arba specialią alyvą grandininiams pjūklams. Niekada nenaudokite panaudotos alyvos ar įprastų riebalų.

Kaip aktyvuoti grandinės stabdį?

Norėdami aktyvuoti stabdį, stumkite grandinės stabdžio svirtelę į priekį (link kreipiamojo bėgelio) kairiosios rankos nugarėle. Norėdami jį išjungti, traukite svirtelę link priekinės rankenos, kol išgirsite spragtelėjimą.

Ar galiu naudoti šį pjūklą pjauti metalui ar plastikui?

Ne, šis pjūklas skirtas tik medienos pjovimui. Nenaudokite jo ant metalo, plastiko, betono ar kitų medžiagų.

Kaip prižiūrėti grandinę ir kreipiamąjį bėgelį?

Po kiekvieno naudojimo išvalykite kreipiamąjį bėgelį ir prieš kiekvieną naudojimą patikrinkite įtempimą. Reguliariai galąskite grandinę arba pakeiskite, jei ji atšipo. Dėl profesionalaus galandimo kreipkitės į įgaliotą centrą.

Ką daryti, jei grandinė įstrigo pjūvyje?

Išjunkite prietaisą ir išimkite bateriją. Nebandykite jėga traukti grandinės. Naudokite medinius arba plastikinius pleištus, kad praplėstumėte pjūvį ir atlaisvintumėte kreipiamąjį bėgelį.

Kokia garantijos trukmė?

Garantija yra 24 mėnesiai nuo pirkimo datos. Ji gali būti pratęsta užregistravus gaminį svetainėje www.ryobitools.eu per 30 dienų nuo pirkimo.

Ar galiu naudoti pjūklą lietuje?

Ne, nenaudokite prietaiso lietuje ar drėgnomis sąlygomis. Vandens poveikis padidina elektros smūgio riziką.

Kaip saugiai transportuoti pjūklą?

Prieš transportavimą visada uždėkite kreipiamojo bėgelio apsauginį dangtelį. Laikykite pjūklą už priekinės rankenos, grandinę atokiai nuo kūno. Pririškite, kad transportavimo metu nejudėtų.

NAUDOJIMO INSTRUKCIJA RY18CSX35A RYOBI

POUŽITÍ A PÉČE O NÁSTROJ

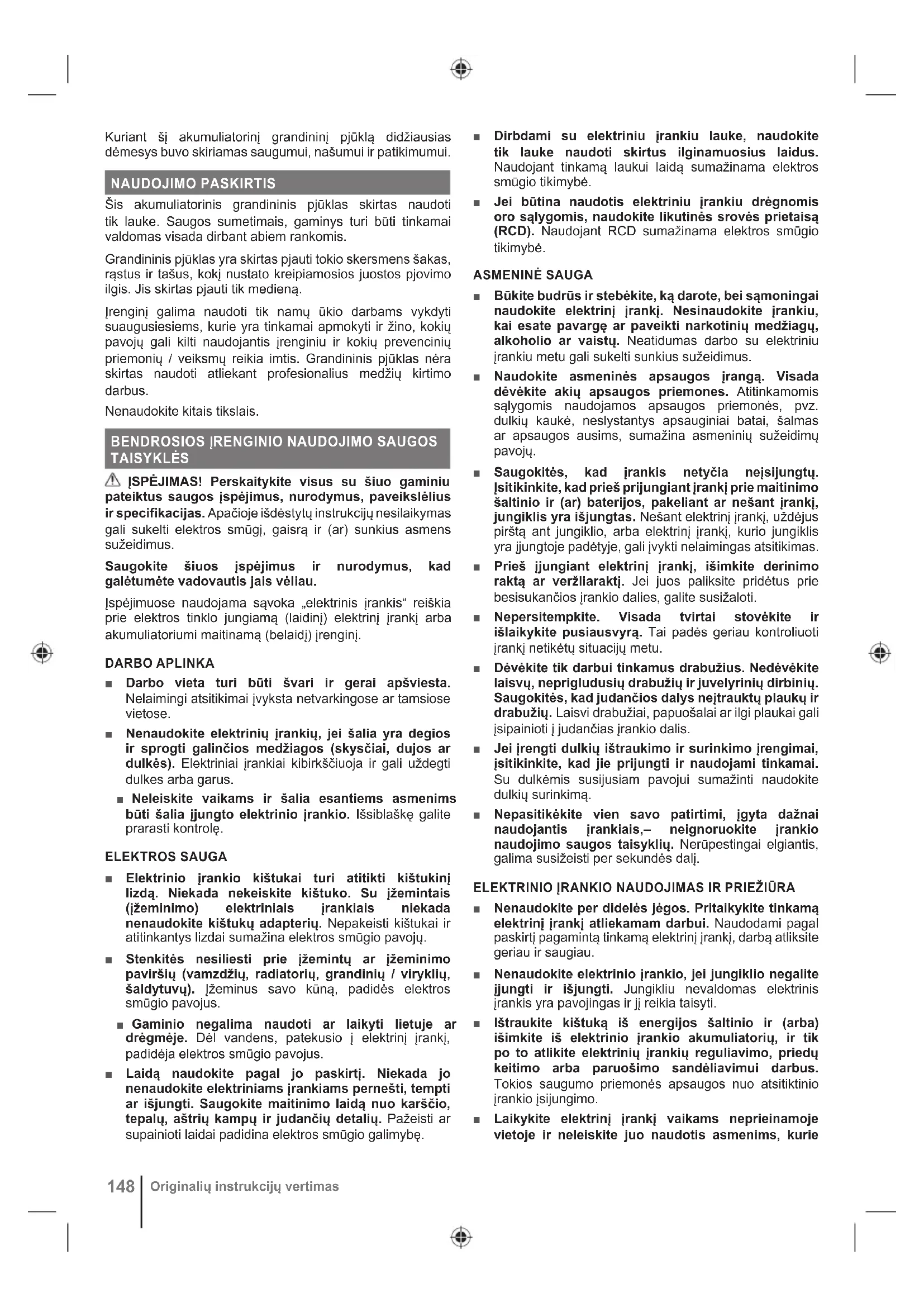

Kuriant ši akumuliatorinį grandininį pjūklą didžiausias dėmesys buvo skiriamas saugumui, našumui ir patikimumui.

NAUDOJIMO PASKIRTIS

Šis akumuliatorinis grandininis pjūklas skirtas naudoti tik lauke. Saugos sumetimais, gaminys turi būti tinkamai valdomas visada dirbant abiem rankomis.

Grandininis pjūklas yra skirtas pjauti tokio skersmens šakas, rąstus ir tašus, kokį nustato kreipiamosios juostos pjovimo ilgis. Jis skirtas pjauti tik medieną.

Jrenginj galima naudoti tik namų ūkio darbams vykdyti suaugusiesiems, kurie yra tinkamai apmokyti ir žino, kokių pavojų gali kilti naudojantis jrenginiu ir kokių prevencinių priemonių / veiksmų reikia imtis. Grandininis pjūklas nėra skirtas naudoti atliekant profesionalius medžių kirtimo darbus.

Nenaudokite kitais tikslais.

BENDROSIOS IRENGINIO NAUDOJIMO SAUGOS TAISYKLÉS

⚠️ JSPĖJIMAS! Perskaitykite visus su šiuo gaminiu pateiktus saugos įspėjimus, nurodymus, paveikslėlius ir specifikacijas. Apačioje išdėstytų instrukcijų nesilaikymas gali sukelti elektros smūgį, gaisrą ir (ar) sunkius asmens sužeidimus.

Saugokite šiuos įspėjimus ir nurodymus, kad galėtumėte vadovautis mais vėliau.

Įspėjimuose naudojama sąvoka „elektrinis įrankis“ reiškia prie elektros tinklo jungiamą (laidinį) elektrinį įrankį arba akumuliatoriumi maitinamą (belaidį) įrenginį.

DARBO APLINKA

Darbo vieta turi būti švari ir gerai apšviesta. Nelaimingi atsitikimai įvyksta netvarkingose ar tamsiose vietose.
Nenaudokite elektrinių įrankių, jei šalia yra degios ir sprogti galinčios medžiagos (skysčiai, dujos ar dulkės). Elektriniai įrankiai kibirkščiuoja ir gali uždegti dulkes arba garus.
■ Neleiskite vaikams ir šalia esantiems asmenims būti šalia jungto elektrinio įrankio. Išsiblaškę galite prarasti kontrolę.

ELEKTROS SAUGA

Elektrinio įrankio kištukai turi atitikti kištukinį lizdą. Niekada nekeiskite kištuko. Su jžemintais (jžeminimo) elektriniais įrankiais niekada nenaudokite kištukų adapterių. Nepakeisti kištukai ir atitinkantys lizdai sumažina elektros smūgio pavojų.
■ Stenkitės nesiliesti prie jžemintų ar jžeminimo paviršių (vamzdžių, radiatorių, grandinių / viryklių, šaldytuvų). Jžeminus savo kūną, padidės elektros smūgio pavojus.
■ Gaminio negalima naudoti ar laikyti lietuje ar drègmeje. Dél vandens, patekusio i elektrinj jrankj, padidėja elektros smūgio pavojus.
Laidą naudokite pagal jo paskirtį. Niekada jo nenaudokite elektriniams įrankiams pernešti, tempti ar išjungti. Saugokite maitinimo laidą nuo karščio, tepalų, aštrių kampų ir judančių detalių. Pažeisti ar supainioti laidai padidina elektros smūgio galimybę.

• Dirbdami su elektriniu įrankiu lauke, naudokite tik lauke naudoti skirtus ilginamuosius laidus. Naudojant tinkamą laukui laidą sumažinama elektros smūgio tikimybė.
• Jei būtina naudotis elektriniu įrankiu drėgnomis oro sąlygomis, naudokite likutinės srovės prietaisą (RCD). Naudojant RCD sumažinama elektros smūgio tikimybė.

ASMENINÉ SAUGA

Būkite budrūs ir stebėkite, ką darote, bei sąmoningai naudokite elektrinį įrankį. Nesinaudokite įrankiu, kai esate pavargę ar paveikti narkotinių medžiagų, alkoholio ar vaistų. Neatidumas darbo su elektrinių įrankiu metu gali sukelti sunkius sužeidimus.
Naudokite asmeninės apsaugos įrangą. Visada dévėkite akių apsaugos priemones. Atitinkamomis sąlygomis naudojamos apsaugos priemonės, pvz. dulkių kaukė, neslystantys apsauginiai batai, šalmas ar apsaugos ausims, sumažina asmeninių sužeidimų pavojų.
■ Saugokitės, kad įrankis netyčia nejsijungtų. Įsitikinkite, kad prieš prijungiant įrankį prie maitinimo šaltinio ir (ar) baterijos, pakeliant ar nešant įrankį, jungiklis yra išjungtas. Nešant elektrinį įrankį, uždėjus pirštą ant jungiklio, arba elektrinį įrankį, kurio jungiklis yra jungtoje padėtyje, gali įvykti nelaimingas atsitikimas.
Prieš ijungiant elektrinį įrankį, išimkite derinimo raktą ar veržliaraktį. Jei juos paliksite pridėtus prie besisukančios įrankio dalies, galite susižaloti.
■ Nepersitempkite. Visada tvirtai stovėkite ir išlaikykite pusiausvyrą. Tai padės geriau kontroliuoti įrankį netikėtų situacijų metu.
- Dėvėkite tik darbui tinkamus drabužius. Nedėvėkite laisvų, neprigludusių drabužių ir juvelyrinių dirbinių. Saugokitės, kad judančios dalys nejtrauktų plaukų ir drabužių. Laisvi drabužiai, papuošalai ar ilgi plaukai gali įsipainioti į judančias įrankio dalis.
- Jei jrengti dulkių ištraukimo ir surinkimo įrengimai, įsitikinkite, kad jie prijungti ir naudojami tinkamai. Su dulkėmis susijusiam pavojui sumažinti naudokite dulkių surinkimą.
Nepasitikėkite vien savo patirtimi, įgyta dažnai naudojantis įrankiais,- neignoruokite įrankio naudojimo saugos taisyklių. Nerūpestingai elgiantis, galima susižeisti per sekundės dalį.
Nenaudokite per didelės jėgos. Pritaikykite tinkamą elektrinį įrankį atliekamam darbui. Naudodami pagal paskirtį pagamintą tinkamą elektrinį įrankį, darbą atliksite geriau ir saugiau.
■ Nenaudokite elektrinio įrankio, jei jungiklio negalite jungti ir išjungti. Jungikliu nevaldomas elektrinis įrankis yra pavojingas ir ji reikia taisyti.
Ištraukite kištuką iš energijos šaltinio ir (arba) išimkite iš elektrinio įrankio akumuliatorių, ir tik po to atlikite elektrinių įrankių reguliavimo, priedų keitimo arba paruošimo sandėliavimui darbus. Tokios saugumo priemonės apsaugos nuo atsitiktinio įrankio įsjungimo.
■ Laikykite elektrinį įrankį vaikams neprieinamoje vietoje ir neleiskite juo naudotis asmenims, kurie

ELEKTRINIO IRANKIO NAUDOJIMAS IR PRIEŽIŪRA

nemoka juo naudotis. Neigudusiems asmenims elektriniai jrankiai yra pavojingi.

• Prižiūrėkite elektrinius įrankius ir priedus. Patikrinkite judančių detalių nesutapimus, sukibimą, ar sumontuotos detalės nesulūžusios bei kitą būklę, kuri gali turėti neigiamos įtakos įrankio veikimui. Jei įrankis sugedęs, prieš naudojimą jį reikia suremontuoti. Nemažai nelaimingų atsitikimų įvyksta dėl netinkamai prižiūrimų elektrinių įrankių.
  Pjovimo įrankius reikia pastoviai galąsti ir valyti. Tinkamai prižiūrėti aštriais ašmenimis pjovimo įrankiai mažiau stringa ir juos lengviau valdyti.
  Naudokite elektrinius įrankius, atsargines detales, gražtus ir t. t., pagal šias instrukcijas ir atsižvelgdami į darbo sąlygas bei turimą atlikti darbą. Naudokite elektrinį įrankį tik pagal tiesioginę paskirtį, kitaip sukelsite pavojingą situaciją.
  Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir nesutepti alyva ar tepalais. Jeigu rankenos ar suémimo paviršiai slidūs, krūmapjovę naudoti ir valdyti nesaugu netikėtomis situacijomis.

JRANKIO SU AKUMULIATORIUMI NAUDOJIMAS IR PRIEŽIŪRA

Pakartotinai kraukite prietaisą tik naudodami gamintojo nurodytą kroviklj. Vieno tipo akumuliatoriui tinkantis jkroviklis gali kelti gaisro pavojų kitokiam akumuliatoriui.
- Elektrinius įrankius naudokite tik su jiems skirtais baterijų paketais. Naudojant kitokius akumuliatorius, galima susižeisti ar sukelti gaisrą.
Kai akumuliatorius nenaudojamas, jì laikykite toliau nuo kitų metalinių daiktų, pavyzdžiui, sąvaržėlių, monetų, raktų, vinių, varžtų ar kitų mažų metalinių daiktų, kurie vieną gnybtą gali sujungti su kitu. Sutrumpinus vieną akumuliatoriaus gnybtą su kitu, galima nusideginti arba sukelti gaisrą.
Netinkamomis sąlygomis iš akumuliatoriaus gali ištekėti skystis - nelieskite jo. Jei atsitiktinai prisilietėte - nuplaukite vandeniu. Jei skysčio pateko i akis, nedelsiant kreipkitės i gydytoją. Iš akumuliatoriaus ištekėjęs skystis gali nudeginti ar sukelti sudirginimus.
Nenaudokite akumuliatorių bloko ar įrankio, kuris yra sugadintas arba pakeistas. Sugadinti arba pakeisti akumuliatoriai gali veikti neprognozuojamai ir dėl to gali kilti gaisras, sprogimas arba pavojus susižaloti.
■ Saugokite akumuliatorių nuo ugnies ir pernelyg aukštos temperatūros. Patekus į ugnį arba veikiant aukštesnei nei 130 °C temperatūrai gali kilti sprogimas.
Laikykitės visų įkrovimo instrukcijų ir nejkraukite akumuliatorių bloko ar įrankio jei temperatūra yra už instrukcijose nurodyto diapazono ribų. Netinkamai įkraunant arba jei temperatūra yra už nurodyto diapazono ribų gali būti sugadinti akumuliatoriai ir padidėti gaisro pavojus.

TECHNINIS APTARNAVIMAS

- Elektrinj įrankį turi remontuoti tik kvalifikuoti darbuotojai, kurie naudoja identiškas atsargines dalis. Tai užtikrina elektrinio įrankio saugumą.

Niekada neremontuokite pažeistų akumuliatorių. Akumuliatorius remontuoti gali tik jo gamintojai arba igaliotieji techninės priežiūros paslaugų teikėjai.

BENDROS GRANDININIO PJUKLO NAUDOJIMO SAUGOS TAISYKLÉS

Pjaudami grandininiu pjūklu, būkite atokiai nuo pjūklo grandinės. Prieš paleisdami grandinini pjūkla, būtinai patikrinkite, ar pjūklo grandinė nesiliečia su jokiais kitais objektais. Pjaunant grandininiu pjūklu, nors akimirksnį esant neatidiems, į pjūklo grandinę gali jsivelti drabužiai ar žmogaus kūno dalys.
- Grandinij pjūkla laikykite dešiniaja plaštaka paemę už galinės rankenos, o kairiaja – už priekinės. Grandinij pjūkla laikant priešinga tvarka, padidėja asmens susižeidimo pavojus, todėl būtina elgtis saugiai.
Grandinį pjūkla laikykite tik už izoliuotų paviršių, nes grandininiu pjūklu galite užkliudyti nematomus laidus arba jo paties laidą. Pjovimo grandinei prisilietus prie „gyvo“ laido, neizoliuotos metalinės grandininio pjūklo dalys gali sukelti elektros smūgį ir nutrenkti naudotoją.
- Dévékite apsauginius akinius Rekomenduojama naudoti papildomas apsaugos priemones ausims, galvai, rankoms, kojoms ir pédoms apsaugoti. Tinkamos apsaugos priemonés sumažins sužalojimo pavojų, keliamą lekiančių skiedrų ar netyčinio prisilietimo prie pjovimo grandinės.
Nenaudokite grandininio pjūklo būdami ant medžio, kopėčių, ant stogo krašto ar kitos nestabilios konstrukcijos. Taip naudojant grandinini pjūklą, galima sunkiai susižaloti.
Būtinai tvirtai atsistokite ir pjaukite grandininiu pjūklu tik stovėdami ant tvirto ir lygaus paviršiaus. Būdami ant slidžių ar nestabilių paviršių galite prarasti pusiausvyrą arba nesuvaldyti grandininio pjūklo.
Pjaudami jtemptą šaką, saugokitės, nes šaka gali atšokti kaip spyruoklė. Kai medienos plaušo įtempimas nuslūgsta, jsitempusi šaka gali atsimušti į darbuotoją ir (arba) grandininis pjūklas gali tapti nevaldomas.
Bükite ypatingai atsargūs pjaudami krūmus ir medelius. Laibas kotelis gali jsivelti į pjūklo grandinę ir kaip botagas nupliekti jus arba išmušti jus iš pusiausvyros.
Išjungta iš maitinimo grandininį pjūkla neškite paėmę už priekinės rankenos ir atokiai nuo savęs. Transportuojant ar nenaudojamą grandininį pjūkla padedant į sandėlį, būtina uždėti kreipiamosios juostos gaubta. Tinkamai naudojant grandininį pjūkla, sumažėja tikimybė atsitiktinai susiliesti su judančia pjūklo grandine.
Vadovaukitės nurodymais, kaip tepti įrenginį, įtempti jo grandinę ar pakeisti juostą ir grandinę. Netinkamai įtempta ar sutepta grandinė gali sutrūkti arba gali padidėti galimybė įvykti atatrankai.
Pjaukite tik medieną. Nenaudokite grandininio pjūklo ne pagal paskirtį. Pavyzdžiui: nepjaukite grandininių pjūklu metalo, plastiko, mūro ar nemedinių statybinių medžiagų. Grandininių pjūkla naudojant ne pagal paskirtį, gali kilti pavojinga situacija.
- Nebandykite nukirsti medžio, kol nenustatysite visų rizikų ir kaip jų išvengti. Kertant medį, operatorius arba pašaliniai asmenys gali būti sunkiai sužaloti.
Vadovaukitės visais nurodymais, kaip tinkamai pašalinti užstrigusias medžiagas, saugoti ir techniškai prižiūrėkite grandininį pjūklą. Jungiklis būtinai privalo būti išjungtas, o jo akumuliatorius – išimtas. Netyčia jungus grandinį pjūklą, valant ji užkimšusius nešvarumus arba vykdant techninės priežiūros darbus, galima sunkiai susižaloti.

ATATRANKOS PRIEŽASTYS IR DARBUOTOJO PREVENCIJA:

Jei pjovimo juosta paliečia kažkokį daiktą arba jei pjovimo grandinė yra suspaudžiama ir užblokuojama medie- noje pjovimo metu, tai gali atsirasti atšokimas.

Kai kuriais atvejais, pjūklo galiukui susilietus su kitais paviršiais, gali įvykti staigi atbulinė reakcija: atatrankos jėga gali priversti kreipiamają juostą pašokti aukštyn ir pasislinkti atgal link darbuotojo asmens.

Grandininio pjūklo kreipiamosios juostos viršaus suspaudimas gali kreiptuvą staiga nukreipti atgal j operatorių.

Kiekvienu atveju jūs galite prarasti grandininio pjūklo kontrolę ir sunkiai susižeisti. Nesitikékite vien tik apsaugos priemoniu, integruotų i jūsų grandininių pjūklą. Taip pat jums reikia imtis kitų priemoniu nelaimingų atsitikimų ar sužalojimų rizikai išvengti.

Atatranka yra netinkamo grandininio pjūklo naudojimo ir (arba) netinkamų darbo tvarkos ar sąlygų padarinys, kurio galima išvengti imantis tinkamų, toliau nurodytų atsargumo priemonių:

Abiem rankomis, visais pirštais tvirtai suimkite ir laikykite grandininio pjūklo rankenas ir atistokite i tokia padėti, kad kūnas ir ranka atlaikytų atatrankos jėgas. Darbuotojas gali valdyti atatrankos jėgas, jeigu imasi reikiamų atsargumo priemonių. Neleiskite pjūklui laisvai judėti.
Neužsimokite per plačiai ir nepjaukite virš pečiu aukščio. Tai padeda apsisaugoti nuo netyčinio sąlyčio su pjūklo galiuku ir geriau valdyti grandininį pjūklą kilus nenumatytoms situacijoms.
Naudokite tik gamintojo nurodytas kreipiamąsias juostas ir pjovimo grandines. Dėl netinkamų keičiamųjų kreipiamųjų juostų ir pjovimo grandinių grandinė gali nutrūkti ir (arba) gali įvykti atatranka.
■ Laikykitės gamintojo instrukcijų dėl pjovimo grandinės galandimo ir techninio aptarnavimo. Sumažinus gylio matuoklio aukštį, gali padidėti atatranka.

PAPILDOMI SAUGOS |SPÉJIMAI

■ Jums reikėtų dalyvauti profesionaliai organizuotuose saugos kursuose, kuriuose mokoma kaip saugiai naudotis grandininiais pjūklais bei juos prižiūrėti, aiškinama, kokios yra prevencinės bei pirmosios pagalbos priemonės. Išsaugokite šią instrukciją ateičiai.
Grandininiai pjūklai yra potencialiai pavojingi įrankiai. Nelaimingi atsitikimai, kurie įvyksta naudojant grandininius pjūklus, dažnai baigiasi galūnių netekimo ar mirties atvejais. Žūti galima nuo nukritusios šakos, virstančio medžio ar nusiritusio rąsto. Papildomą pavojų kelia ligoti ar supuve medžiai. Būtina įvertinti savo galimybes saugiai atlikti užduotį. Kilus abejonei, palikite šiuos darbus atlikti profesionaliam pažeistų medžių kirtėjui.
Nepjaukite vijoklinių ar šliaužiančių augalų ir (arba) nedidelio atžalyno (plonesnių nei 75 mm skersmens stiebų bei kamienų).
■ Pirmą kartą dirbant su įrenginiu, rekomenduojama pasipraktikuoti pjaunant rąstus ant ožio ar atramos.
Darbo zonos paviršius priklauso tiek pat nuo atliktino darbo, kaip ir nuo medžio aukščio ar apdorotino gabalo. Pavyzdžiui, norint nuleisti medj, darbo plotas turi būti didesnis nei atliekant kitus pjūvius, t. y. pjaunant medžius rąstams ar pan. Darbuotojas turi žinoti apie viską, kas yra darbo plote ir valdyti visą padėtį.

Nepjaukite stovėdami vienoje linijoje su kreipiamaja juosta ir grandine. Tuomet, atatrankos atveju, tokioje padėtyje grandinė netrenks jums i galvą ar kūną.
Nepjaukite naudodami pjovimo judesį pirmyn-atgal. Leiskite grandinei atlikti darbą. Grandinė turi būti pagaląsta; nebandykite stumti grandinės atlikdami pjūvj.
Nespauskite grandininio pjūklo pjovimo pabaigoje. Būkite pasirenge perimti pjūklo svorj, kai jis pjaunant nustoja liestis i medieną. Priešingu atveju, galite sunkiai susižeisti.
Nestabdykite pjūklo per pjovimo operacijos vidurj. Pjūklas turi veikti, kol yra visiškai ištraukiamas iš įpjovos.
Norėdami išvengti pavojaus susižaloti prisilietus prie besisukančių dalių, visada būtinai išjunkite įrenginį, junkite grandinės stabdiklj, išimkite akumuliatorių ir jsitikinkite, kad visos judančios dalys visiškai sustojo:
- prieš valant ar išimant susidariusj kamštį
• Prieš palikdami jrenginj be priežiūros
- prieš montuojant ar nuimant įtaisus
- prieš jrenginj tikrindami, atlikdami jo techninės priežiūros darbus, jį valydami ar remontuodami
Ilgiau naudojant, įrankis kelia sužeidimų pavojų ir apsunkina darba. Naudodamiesi įrenginiu ilgesnį laiką, būtinai darykite pertraukas.
■ Jei gaminys nukrito, patyrė stiprų smūgį arba pradėjo nejprastai vibruoti, nedelsdami sustabdykite gaminį ir patikrinkite, ar nėra pažeidimų, arba nustatykite vibravimo priežastį. Pakenktos dalys turi būti tinkamai sutaisytos arba pakeistos įgaliotame techninio aptarnavimo centre.
■ Naudokite jrenginj tik esant nuo 0 °C iki 40 °C temperatūrai.
■ Irenginj laikykite ten, kur aplinkos temperatūra yra nuo 10 °C iki 50 °C.

ASMENINÉS APSAUGOS PRIEMONÉS

Kokybiškos asmeninės apsaugos priemonės – tokios, kokias naudoja profesionalai, – padės sumažinti susižalojimo pavojų. Naudojantis įrenginiu, reikia naudoti šiuos elementus:

■ Apsauginį šalma
- turi atitikti EN 397 standarta arba būti paženklintas „CE“
■ Klausos apsaugą
- turi atitikti EN 352-1 standartą arba būti paženklintas „CE“

■ Akių ir veido apsaugą

- turi būti paženklinta „CE“ ir atitikti EN 166 standartą (apsauginiai akiniai) arba EN 1731 standartą (antveidžiai iš tinklelio)

■ Pirštines

- turi atitikti EN ISO 11393-4 standartą arba būti paženklintas „CE“

■ Kojų apsaugą (blauzdu)

- turi atitikti EN ISO 11393-2 standartą, būti paženklinta „CE“ ir apsaugoti koja iš visų pusių.

■ Darbui grandininiu pjūklu skirtus apsauginius batus

- turi atitikti EN ISO 20345:2004 standarta ir buti pažymeti nuo grandininio pjuklo apsaugancio skydo simboliu, rodanciu atitikti EN ISO 11393-3 standartui. (Jeigu žemės paviršius lygus ir nėra pavojaus suklupti ar užkliūti už atžalyno, nenuolatiniai darbuotojai gali mūvėti apsauginiais batais su plieno nosimi ir apsauginėmis blauzdinėmis, atitinkančiomis EN ISO 11393-5 standarta)

Darbui grandininiu pjūklu skirtas striukes viršutinės kūno dalies apsaugai
- turi atitikti EN ISO 11393-6 standartą arba būti paženklintas „CE“

PAPILDOMI AKUMULIATORIAUS SAUGOS JSPÉJIMAI

Siekdami išvengti trumpojo jungimo sukeliamą gaisro pavojaus, sužalojimų arba produkto pažeidimų, nekiškite įrankio, keičiamo akumuliatoriaus arba įkroviklio į skysčius ir pasirūpinkite, kad į prietaisus arba akumuliatorius nepatektų jokių skysčių. Koroziją sukeliantys arba laidūs skysčiai, pvz., sūrus vanduo, tam tikri chemikalai ir balikliai arba produktai, kurių sudėtyje yra baliklių, gali sukelti trumpajį jungimą.
■ Akumuliatorių kraukite nuo 10 °C iki 38 °C temperatūros aplinkoje.
■ Akumuliatorių laikykite ten, kur aplinkos temperatūra yra nuo 0°C iki 20 °C.

TINKAMŲ ELEMENTARIŲ MEDŽIO NULEIDIMO, ŠAKŲ GENĖJIMO IR SKERSINIO PJOVIMO BŪDŲ INSTRUKCIJOS

SUPRATIMAS APIE MEDIENOJE VEIKIANČIAS JĖGAS

Turint supratimą apie kryptinius slėgius ir įražas medienoje, galima sumažinti spaudimu arba bent jau jų tikėtis pjaunant. Įtempis medienoje reiškia, jog plaušai yra draskomi ir pjaunant šiame plote, pjūklui skrodžiant medieną, įranta ar įpjova bus linkusi atsiverti. Jeigu rąstas atremtas ant malkų pjovimo ožio, o jo galas pakibęs neatremtas, dėl išsikišusio rąsto svorio, kuris tempia plaušą, viršutiniame paviršiuje susidaro įtampa. Panašiai, rąsto apatinė pusė bus suspausta ir plaušai stumiami kartu. Jeigu pjūvis daromas tame plote, įranta atliekant pjūvj bus linkusi užsidaryti. Atliekant šį pjūvj, diskas gali jame įstrigti.

STÜMIMO JÉGA IR TRAUKIMO JÉGA

Reakcijos jęga visuomet veikia priešinga kryptimi, nei pjovimo grandinės sukimosi kryptis. Naudotojas privalo būti pasirengęs suvaldyti jrenginį, kuris yra linkęs išslysti ir atšokti atgal, naudotojo link. Pjaunant apatiniu juostos kraštu, jrenginys išslysta (judesys pirmyn). Pjaunant išilgai viršutinio krašto, gaminys gali būti atšokti atgal (naudotojo link).

PJÜKLUI İSTRIGUS İPJOVOJE

Išjunkite gaminį ir išimkite akumuliatorių. Nebandykite jėga traukti grandinės ir juostos iš įpjovos, nes dėl to gali nutrūkti grandinė, susiūbuoti atgal ir atsitrenkti į darbuotoją. Ši situacija paprastai susidaro, nes medis netinkamai atremtas ir reikia užbaigti pjūvį veikiant spaudimui, tuo būdu suspaudžiant ašmenis. Jeigu reguliuojant atramą, juostos ir grandinės nepavyksta išlaisvinti, įkiškite medinius pleištus ar svertą, kad atvertumėte įpjovą ir išlaisvintumėte pjūklą. Jokiu būdu nebandykite paleisti grandininio pjūklo, kai kreipiamoji juosta jau yra įpjovoje ar įrantoje.

SLYDIMAS / ŠOKINĖJIMAS

Jei grandininis pjūklas pjovimo metu iš karto nesuformuoja jpjovos, į kurią galėtų jsiterpti, kreiptuvas gali pavojingai atšokti nuo kamieno ar šakos paviršiaus, arba juo slysti, dėl ko galima prarasti grandininio pjūklo kontrolę. Siekiant išvengti galimo šokinėjimo ir (arba) slydimo, visuomet grandininį pjūkla laikykite dviem rankom. Pasirūpinkite, kad pjūklo grandinė suformuotų jpjovą.

Niekada nebandykite grandininiu pjūklu pjauti smulkių ar lanksčių šakų, ar krūmų. Dėl jų dydžio ir lankstumo pjūklas gali greitai atšokti link jūsų ar užstrigti pakankamai didele jęga, kas susidarytų atatranka. Tokiems darbams tinkamiausi pjūklai yra rankinis pjūklas, genėjimo žirklės, kirvis ar kitas rankinis įrankis.

MEDŽIO NULEIDIMAS

Kai medžių pjovimo malkoms ir nuleidimo darbus vienu metu atlieka du ar daugiau asmenų, medžio nuleidimo darbus reikia atskirti nuo pjovimo malkoms atstumu, kuris yra mažiausiai dukart didesnis už nuleidžiamo medžio aukštį. Medžių negalima nuleisti taip, kad jie keltų pavojų žmonėms, atsitrenktų i elektros perdavimo linijas ar keltų žalą turtui. Medžiui prisilietus prie elektros perdavimo linijos, apie tai būtina nedelsiant pranešti už šią liniją atsakingai įmonei.

Jei žemės sklypas yra nuožulnus, tai visuomet būkite žemės sklypo viršuje, kadangi yra rizika, kad medis po kirtimo nusiris ar nuslys nuo šlaito apačion.

Prieš pradedant pjovimo darbus, būtina numatyti ir išvalyti atsitraukimo takelj. Atsitraukimo takelis turi driektis atgal ir įstrižai numatomos medžio kritimo trajektorijos galinėje pusėje.

Prieš pradedant nuleidimą, reikia apžiūrėti, į kurią pusę medis natūraliai palinkęs, kaip išsidėsčiusios stambesnės šakos ir kokia kryptimi pučia vėjas, kad būtų galima įvertinti, į kurią pusę medis kris.

Nuo pjaunamo medžio pašalinkite nešvarumus, akmenis, atplyšusia žievę, vinis, kabes ir vielą.

Nenuleidinėkite supuvusių ar véjo, ugnies, žaibų ir pan. pažeistų medžių. Tai ypatingai pavojinga ir šiuos darbus turi atlikti profesionalūs pažeistų medžių kirtėjai.

1. Pakirtimas

Padarykite 1/3 medžio skersmens įrantą statmenai kritimo krypčiai. Pirma atlikite apatinį horizontalų pakirtimą. Tai padės išvengti pjūklo grandinės ar kreipiamosios juostos suspaudimo atliekant antrą įkirtimą.

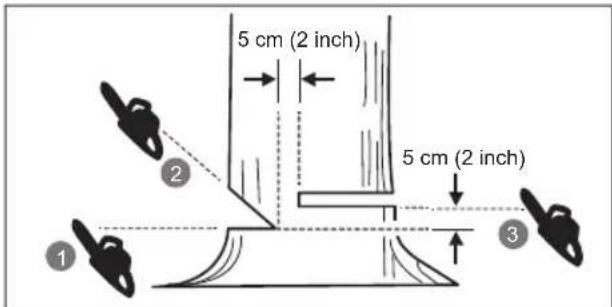

2. Nuleidimo jpjova

Nuleidimo jpjovą atlikite mažiausiai 50 mm / 2 col. aukščiau nei horizontalus jkirtimas. Nuleidimo jpjova turi būti lygiagreti horizontaliam jkirtimui. Nuleidimo jpjovą darykite tokią, kad liktu pakankamai medienos, kuri atliktu lanksto vaidmenį. Medienos lankstas neleidžia medžiui išlinkti ir nukristi netinkama kryptimi. Nepjaukite per lankstą.

Kai nuleidimas priartėja prie lanksto, medis turėtų pradėti kristi. Jeigu kyla įtarimas, kad nuleidžiant medis gali kristi nepageidaujama kryptimi arba susvyruoti atgal ir suvaržyti pjūklo grandinę, liaukitės pjovę, kol prieš atliekant nuleidimo įpjovą ir jkiškite medienos, plastiko ar aliuminio pleištus, kad atvertumėte įpjovą ir nuleistumėte medį pageidaujama kritimo trajektorija.

Medžiui pradėjus kristi, ištraukite grandininį pjūkla iš įpjovos, sustabdykite variklj, padėkite pjūkla ir atsitraukite numatytu takeliu. Saugokitės iš viršaus krintančių šakų ir būkite atsargūs, kad neužkliūtumėte ir išsilaikytumėte ant kojų.

Atramos šaknis yra didelė šaknis, išeinanti iš medžio kamieno ir pasiekianti žemę. Prieš imdamiesi medžio kirtimo, nupjaukite dideles šaknis. Visų pirma atlikite horizontalinę jpjovą atramos šaknyje ir po to vertikalią jpjovą . Pašalinkite taip nupjautą dalį iš darbo ploto. Pašalinę atramos šaknis, imkitės medžio kirtimo.

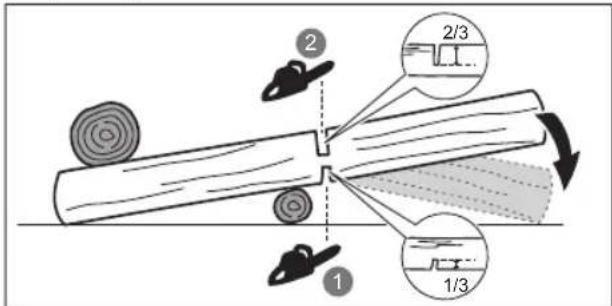

RASTO PJOVIMAS

Rąsto pjovimas – tai jo sukapojimas atitinkamo ilgio gabalais. Svarbu, kad tvirtai stovétumėte ir svoris būtų tolygiai pasiskirstęs ant abiejų kojų. Kai yra galimybė, rąstą reikėtų pakelti ir atremti šakomis, kitais rąstais ar ramsčiais. Vadovaukitės paprastais nesudėtingo pjovimo nurodymais. Kai rąstas atremtas visu ilgiu, jis pjaunamas nuo viršaus (pjovimas iš viršaus).

Kai rąstas atremtas viename gale, pjaukite 1/3 jo skersmens iš apatinės pusės (pjovimas iš apačios). Tada atlikite galutinį pjovimą, pjaudami iš viršaus, kad viršutinis pjūvis susidurtų su apatiniu pjūviu.

1 2 1/3 2/3

Kai rąstas atremtas abiejuose galuose, pjaukite 1/3 jo skersmens iš viršaus (pjovimas iš viršaus). Tada atlikite galutinį pjovimą, 2/3 skersmens pjaudami iš apačios, kad apatinis pjūvis susidurtų su pirma įpjova.

1/3 2/3 2

Pjaudami medj rąstams šlaite, būtinai stovėkite jkalnėje. Norėdami suvaldyti grandininį pjūkla pjaudami skersai, baigdami pjauti spauskite įrankį mažiau, bet nepaleiskite grandininio pjūklo rankenu. Neleiskite grandinei susiliesti su žeme. Baigę pjovimą, palaukite, kol pjūklo grandinė visiškai sustos ir tik tada perkelkite grandininį pjūkla į pageidaujamą vietą. Prieš pereinant nuo medžio prie medžio, būtina sustabdyti pjūklo variklj.

MEDŽIO GENĖJIMAS

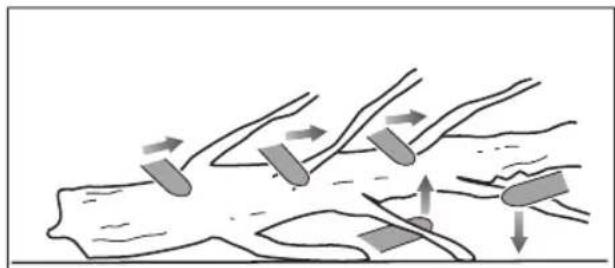

Genėjimas – tai šakų nukapojimas nuo nuleisto medžio. Genėdami, stambesnes apatines šakas palikite nenukapotas, kad rąstas nesiremtų tiesiai į žemę. Mažas šakeles nukapokite vienu pjūviu. Įtempio veikiamas šakeles reikia pjauti iš apačios į viršų, kad nesulinktų grandininis pjūklas.

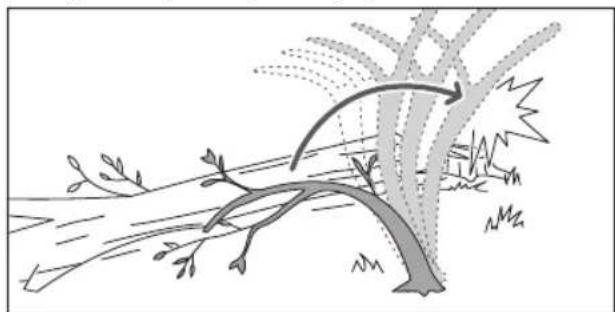

"Botagas" yra šaka, išrautas kelmas arba medelis, kurj sulenkė kitas medžio gabalas tokiu būdu, kad jis staiga išsitiesia, kai pjaunamas arba nuimamas medžio gabalas, kuris jj sulaiko.

Išrautas nukirsto medžio kelmas kelia didelę riziką išsitiesti ir sugrįžti į vertikalią padėtį pjaunant, kad jis būtų atskirtas nuo kamieno. Dėmesio “botagams” - jie pavojingi. Nebandykite pjauti sulinkusių šakelių ar įtemptų strampų, jei nesate parengti ir kompetentingi tai daryti profesionaliai.

⚠ ISPĖJIMASI "Botagai" yra pavojingi, nes jie gali trenkti j jus ir privesti prie to, kad jūs prarasite grandinio pjūklo kontrolę. Tai gali sukelti sunkius ar mirtinus sužalojimus. Atžalynus pjauti privalo tik kvalifi kuoti naudotojai.

GABENIMAS IR LAIKYMAS

Išjunkite įrenginį, išimkite akumuliatorių ir palaukite, kol įrenginys atvės, jei norite jį padėti saugojimo vietą arba transportuoti.
Nuo įrankio nuvalykite visas pašalines medžiagas. Laikykite vėsioje, sausoje, gerai vėdinamoje ir vaikams nepasiekiamoje vietoje. Laikykite gaminį toliau nuo korozinių medžiagų, pvz. sodo chemikalų ir tirpdančių druskų. Nelaikykite įrenginio lauke.
■ Prieš padėdami įrankį į sandėlį ar paruošdami gabenimui, uždėkite kreipiamosios juostos gaubtą.
- Paruošiant gabenimui, gaminj reikia pritvirtinti, kad nejudėtų ir nenuksitų, nes priešingu atveju jis gali sužaloti žmones arba sugesti pats.

LIČIO BATERIJŲ TRANSPORTAVIMAS

Akumuliatoriu gabenkite pagal vietinius ir šalies reikalavimus bei nuostatas.

Akumuliatorius gabenant trečiajai šaliai būtina laikytis visų specialių reikalavimų, nurodytų pakuotėse ir etiketėse. Užtikrinkite, kad gabenimo metu nei vienas akumuliatorius nesiliestų si kitais akumuliatoriais arba laidžiosiomis medžiagomis – apsauginius jungiamuosius elementus uždenkite izoliacinėmis nelaidžiomis movomis arba juosta. Iskilusiu ir tekanciu akumuliatoriu negabenkite. Dėl tolesnių patarimų kreipkitės i transporto įmonę.

PRIEŽIŪRA

■ Keitimui naudokite tik originalias gamintojo atsargines dalis. Neoriginalios dalys gali būti sužeidimų ir įrenginio blogo veikimo priežastis, ir dėl to gali būti anuliuotas garantinis pažymėjimas.
Aptarnavimą atlikti būtina itin atidžiai, todėl rekomenduojame, kad techninę apžiūrą vykdytu kvalifikuotas specialistas. Irenginį techninei priežiūrai pristatykite tik į igaliotajį techninės priežiūros centrą.
Gaminj reguliuoti ar taisyti patiems galima tik tiek, kiek aprašyta šiame vadove. [renginj techninei priežiūrai ir remontui pristatykite tik į igaliotajį techninės priežiūros centra.
Netinkamai techniškai prižiūrint ar pašalinus saugos įtaisus, arba pakeitus jų konstrukcija, įrenginys gali netinkamai veikti ir gali padidėti sunkių sužalojimų tikimybė. įrenginys privalo būti profesionaliai techniškai prižiūrėtas ir saugus naudoti.
■ Saugus grandinės galandimas yra sudėtingas, tikslumo reikalaujantis darbas, kurį turėtų atlikti tik patyrę, kvalifikuoti specialistai. Gamintojas primygtinai rekomenduoja nusidėvėjusią ar atbukusią grandinę pakeisti nauja; ją galima įsigyti įgaliotajame techninės priežiūros centre. Dalies numeris nurodytas šiame instrukcijų vadove pateiktoje gaminio specifikacijų lentelėje.
Vadovaukitės tepimo bei grandinės įtempimo patikros ir reguliavimo nurodymais.
■ Po kiekvieno panaudojimo nuvalykite plastikines dalis minkšta, sausa šluoste.
■ Dažnai tikrinkite visas veržles, varžtus ir sraigtus, ar jie tvirtai laikosi ir ar įranga yra saugios darbo būklės stovyje. Bet kurią apgadintą detalę leidžiama remontuoti arba keisti tik autorizuotame aptarnavimo centre.

PRIEŽIŪROS TVARKARAŠTIS

Kasdienė patikra

Strypo sutepimą Prieš kiekvieną naudojimą
Grandinės įtempimas	Prieš kiekvieną naudojimą ir dažnai
Grandinės aštrumą	Prieš kiekvieną naudojimą (vizualinė patikra)
Ar nėra sugadintų dalių	Prieš kiekvieną naudojimą
Ar nėra atsipalaidavusių spaustukų	Prieš kiekvieną naudojimą
Grandinės stabdžio funkcija	Prieš kiekvieną naudojimą

Patikrinkite ir išvalykite

Apsagas Prieš kiekvieną naudojimą
Visą pjūklą	Kiekvieną kartą prieš naudojant
Pjovimo grandinės stabdys	Kas 5 darbo valandas

1. Pjūklo grandinė
2. Pjovimo juosta
3. Pjovimo grandinês stabdys
4. Priekiné rankena
5. Galiné rankena
6. Baterijos jungtis
7. Alyvos bako dangtelis
8. Bamperio smaigas Integruotas bamperio smaigas
9. Naudotojo vadovas
10. Jungiklio deblokavimo mygtukas
11. Grandinės įtempiklio galvelė
12. Kreipiamojo strypo suspaudimo galvelé
13. Svirtinis jungiklis
14. Kreipiamosios juostos gaubtas
15. Grandininio rato gaubtas
16. Grandinês tepimo alyva
17. Baterija
18. Ikroviklis

SAUGOS |TAISAI

Pjovimo grandinės stabdys

Pjovimo grandinės stabdys skirtas tam, kad būtų galima greitai sustabdyti grandinės sukimąsi. Pastūmus grandinės stabdiklio svirtį juostos link, grandinė privalo nedelsiant sustoti. Pjovimo grandinės stabdys netrukdo atšokimo efektui. Tai tik sumažina sužeidimų pavojų per atatranką grandinės juostai susilietus su darbuotojo kūnu. Grandinės stabdį reikia tikrinti kiekvieną kartą prieš naudojant pjūkla: reikia patikrinti, ar stabdys tinkamai veikia pjovimo ir jungto stabdžio padėtyse.

⚠ ISPÉJIMAS! Jei grandinės stabdiklis grandinės tuoj pat nesustabdo arba jei grandinės stabdiklis nepadedamas neužsifiksuoja eigos padėtyje, nesinaudokite įrankiu, o pristatykite jį i įgaliotajį techninės priežiūros centrą, kad jis būtų suremontuotas.

Grandinės gaudytuvas

Grandinės gaudyklė apsaugo naudotoją, kad galimai nukritusi arba nutrūkusi grandinė nebūtų blokšta naudotojo link.

Pjovimo juosta

Bendrai, kreipiamieji strypai su nedidelio spindulio antgaliais rečiau atšoka veikiami atatrankos jegos. Reikia naudoti kreipiamają juostą ir ją atitinkančią grandinę, kuri yra pakankamai ilga pageidaujamam darbui atlikti. Ilgesnės juostos padidina pavojų pjaunant netekti kontrolės. Reguliariai tikrinkite grandinės įtempimą. Pjaunant mažesnes šakeles (trumpesnes nei visas kreipiamosios juostos ilgis), grandinė gali dažniau nušokti, jeigu yra netinkamai įtempta.

Mažo atšokimo grandinė

Mažos atatrankos pjūklo grandinė padeda sumažinti galimybę jvykti atatrankai.

Gylio ribotuvai, esantys kiekvieno dantuko priekyje, gali sumažinti atšokimo efektą, vengiant per gilaus dantukų skverbimosi i atšokimo vietą. Keitimui naudokite tik gamintojo rekomenduojamą kreipiamają juostą ir grandinę.

Išgalandę pjovimo grandinę, padvigubinkite budrumą, kadangi galandimas daro grandinę mažiau atsparią atšokimui. Savo saugumo labui, pakeiskite pjūklo grandines, kai yra mažiau pjovimo darbų.

Bamperio smaigas Integruotas bamperio smaigas

Gali būti naudojamas kaip ašis atliekant pjūvj. Ji padeda išlaikyti pjūklo korpusą stabilų pjaunant. Pjaudami stumkite gaminį į priekį, kol smaigai įsikirs į medienos kraštą, tada pakreipkite galinę rankeną aukštyn arba žemyn pjovimo linijos kryptimi, kad pjaunant reikėtų mažiau fizinių pastangu.

Apsauga nuo perkaitimo

Akumuliatorius turi apsaugą nuo perkaitimo, skirtą akumuliatoriui apsaugoti nuo gedimo aukštos temperatūros atveju. Ši funkcija gali priversti akumuliatorių sustabdyti jrenginį, kol akumuliatorius atvės. Jei akumuliatorius per daug įkaitęs, kad jį galima būtų liesti, palaukite, kol jis atvės, ir tik tada tęskite darbą. Jei jrenginys vis tiek neveikia, prijunkite akumuliatorių prie kroviklio, kuris taip pat gali rodyti apsaugą nuo perkaitimą. Kai akumuliatorius atvės, kroviklis pradės krauti akumuliatorių.

PASTABA: Esant aukštai (aukštesnei nei 30° C) aplinkos oro temperatūrai, galingų elektrinių įrankių, pavyzdžiui, grandininių pjūklų, akumuliatoriai gali greitai įkaisti. Reguliariai stebėkite akumuliatorių ir, jei jis per karštas, pakeiskite akumuliatorių kitu arba palaukite, kol akumuliatorius atvės.

PASTABA: LED jkroviklio lemputė nešviečia, jei akumuliatoriaus apsauginis įtaisas sustabdo energijos tiekimą i įrankį.

SIMBOLIAI ANT JRENGINIO

Pranešimas apie saugumą

Reguliariai ir prieš kiekvieną naudojimą tikrinkite, ar tinkamai užveržti visi sraigtai, varžtai ir veržlės, kad užtikrintumėte saugą darbo aplinką. Vadovaukitės visais įspėjimais ir saugos taisyklėmis.

Dėvėkite akių, ausų ir galvos apsaugą.

Mūvėkite neslystančias, tvirtas apsaugines pirštines.

Naudodamiesi gaminiu, avėkite apsauginę avalynę neslidžiais padais.

Atsargiai – saugokitės grandininio pjūklo atatrankos ir neprisilieskite prie strypo galo.

Neleiskite gaminiui būti po lietumi arba dręgnose sąlygose.

Laikykite ir naudokite grandininį pjūklą abejomis rankomis.

Nenaudokite savo grandininio pjūklo, laikydami jì viena ranka.

Garantuotas akustinis Iygis

Strypo ir grandinės alyva

Blokētājs

Atrakinti

Pasukite grandines itempima nustatyti

+ = ltempkite grandine

Grandinės judėjimo kryptis. (Pažymėta po grandininio rato gaubtu)

V_0 : 13.2m/s Neapkrauto grandinês greitis

L max: 305mm

Maksimalus kreipiamosios juostos ilgis

Europos atitikties ženklas

Didžiosios Britanijos atitikties ženklas

„EurAsian“ atitikties ženklas

Ukrainos atitikties ženklas

Neišmeskite senų akumuliatorių, elektros ir elektroninės įrangos atliekų kartu su nerūšiuotomis komunalinėmis atliekomis. Seni akumuliatoriai, elektros ir elektroninės įrangos atliekas privaloma surinkti atskirai. Senos baterijos, akumuliatoriai ir šviesos šaltinių atliekos turi būti pašalinti iš įrangos. Kur rasti surinkimo ir perdirbimo punktą ir kaip tinkamai utilizuoti seną įrenginį, kreipkitės į vietos valdžios įstaigą ar pardavėją. Atsižvelgiant į vietos teisės aktus, mažmenininkai gali būti jpareigoti nemokamai priimti atgal senus akumuliatorius ir elektros bei elektroninės įrangos atliekas. Prisidėdami prie pakartotinio senų akumuliatorių ir elektros bei elektroninės įrangos atliekų panaudojimo ir perdirbimo padedate mažinti žaliavų poreikį. Senuose akumuliatoriuose, ypač tuose, kuriuose yra ličio, elektros ir elektroninės įrangos atliekose yra vertingų ir perdirbimui tinkamų medžiagų, kurios gali turėti neigiamą poveikį aplinkai ir žmonių sveikatai, jei nėra šalinamos aplinkai nekenksmingu būdu. Ištrinkite senuose prietaisuose esančius asmens duomenis, jei tokių buvo.

SIMBOLIAI VADOVE

Pastaba

Įspėjimas!

NAUDOJIMOSI PRADŽIA

Žr. 226-227 psl.

1. Dévěkite asmenines apsaugos priemones (AAP). Naudodamiesi jrenginiu visada dévěkite visavertes akių, ausų apsaugos priemones, neslidžias tvirtas pirštines, tvirtą avalynę ir apsauginius darbo drabužius. Nedirbkite su šiuo prietaisu neapsiavę arba avėdami atvirus sandalus.
2. Surinkite jrenginį. ⚠️ ĮSPĖJIMAS! Nenaudokite prietaiso, jei trūksta detalių ar jos yra apgadintos tol, kol jos nebus pakeistos. Nepaisydami šių įspėjimų, galite sunkiai susižeisti. Įđekite pavaros lankstą i įlaidą, kaip parodyta. Padėkite pjovimo grandinę tokiu būdu, kad pjovimo juostos užpakalyje susidarytų kilpa.
   Pjūklo grandinė turi būti išore pasukta grandinės sukimosi kryptimi. Jei grandinė nukreipta atgal, apverskite ją.
3. Atlaisvinkite kreipiamosios juostos fiksavimo rankenėlę ir nuimkite žvaigždutės gaubtą.
4. Laikykite grandinę ant juostos ir użdėkite kilpą ant pavaros grandininio rato. Nuleiskite juostą, kad varžtai pralįstų pro juostos angą. Użdėkite žvaigždutės gaubtą,

tada sukite kreipiamosios juostos fiksavimo rankenėlę, kol ji bus beveik priveržta.

1. Sureguliuokite grandinės įtempiną.

Norėdami atlaisvinti grandinės įtempimo rankenėlę, sukite kreipiamosios juostos fiksavimo rankenėlę prieš laikrodžio rodyklę. Reguliuodami įtempimą dažnai tikrinkite, kaip įtempta grandinė.

Norėdami padidinti grandinės įtempį, sukite grandinės įtempimo rankenėlę pagal laikrodžio rodyklę.

Norėdami sumažinti grandinės įtempį, sukite grandinės įtempimo rankenėlę prieš laikrodžio rodyklę.

PASTABA: Grandinės įtempimas tinkamas, kai tarpas tarp grandinėje įtaisyto pjoviklio ir juostos yra 4–5,5 mm. Vidurinėje juostos apatinės pusės dalyje patraukite grandinę į apačią (atokiai nuo juostos) ir išmatuokite atstumą tarp juostos ir grandinės pjoviklių.

PASTABA: Įprastai dirbant, grandinės temperatūra padidėja ir grandinė pailgėja. Dažnai tikrinkite grandinės įtempimą ir prireikus jį sureguliuokite. Karštoje būklėje įtempta grandinė gali pasirodyti per įtempta, jai atvėsus. Įsitikinkite, ar grandinės įtempimas yra tinkamai nustatytas pagal instrukcijos specifikacijas.

1. Priveržkite kreipiamojo strypo blokavimo galvutę pasukdami ją pagal laikrodžio rodyklę.
2. Pripilkite daugiau grandinês tepimo alyvos.

Naudokite tik „RYOBI“ grandininių pjūklų tepimo alyvą, įsigytą iš įgaliotojo techninės priežiūros centro.

Išvalykite paviršių apie alyvos bakelio dangtelį, kad neužterštumėte tepalo. Nuimkite dangtelį nuo alyvos bako. Ipilkite alyvos į bakelį ir stebėkite alyvos lygio matuoklį. Pasirūpinkite, kad pilant į bakelį alyvą, į ji nepatektų jokių nešvarumų. Uždėkite dangtelį ant alyvos bako ir tvirtai į i užsukite. Nušluostykite ištiškusią alyvą.

PASTABA: Jokiu būdu nenaudokite įrankio, jei nėra įpilta grandinės tepalo. Jeigu pjūklo grandinė veikia nesutepta, kreipiamoji juosta ir pjūklas gali būti pakenkti. Prieš naudodamiesi ir naudodamiesi grandininiu pjūklu patikrinkite alyvos lygį tepalo lygio matuoklyje.

Gaminiui veikiant, iš tinkamai veikiančios grandinės ir strypo tepimo sistemos turi lašėti alyva. Norint patikrinti kaip veikia grandinė ir strypo tepimo sistema, reikia nukreipti grandinės galiuką į šviesų paviršių, pavyzdžiui, į laikraštį. Po kurio laiko ant šviesaus paviršiaus turi būti matoma ryški alyvos linija.

1. Idėkite baterijų paketą.

Įkiškite akumuliatorių i įrenginį. Prieš pradėdami darbą, įsitikinkite, kad akumuliatoriaus skląstis yra tinkamai užfiksuotas, o akumuliatorius – iki galo įkištas i įrenginį ir pritvirtintas.

⚠️ JSPĖJIMAS! Abiem plaštakomis, visais pirštais tvirtai suimkite ir laikykite grandininio pjūklo rankenas. Priekinę rankeną būtinai reikia laikyti kairiają plaštaka, nykščiu apkabinus rankenos apatinę dalį.
⚠️ JSPĖJIMAS! Dešiniąja ranka suimkite užpakalinę produkto rankeną, o kairiąja ranka – priekinę rankeną.

1. Paleiskite gaminj.

Nustatykite grandinės stabdiklį į eigos padėtį, suimdami viršutinę grandinės stabdiklio svirties dalį ir traukdami priekinės rankenos link, kol išgirsite spragtelėjimą. Patraukite gaiduko atlaisvinimo mygtuką. Paspauskite droselinės sklendės gaiduką.

PASTABA: Prietaiso išjungimas: Ijunkite grandinės stabdį sukdami kairiaja plaštaka apie priekinę rankeną. Grandinei greitai sukantis, atbula ranka pastumkite grandinės stabdiklio svirtį juostos link. Atleiskite jungimo gaiduką.

Šioje naudojimo instrukcijoje nurodytos keliamos vibracijos vertės nustatytos atsižvelgiant i standartinį bandymo metodą, todėl jas galima palyginti su kitų elektrinių įrankių keliama vibracija. Jos taip pat gali būti naudojamos preliminariam vibracijos poveikiui įvertinti.

Deklaruojamos vibracijos ir skleidžiamo triukšmo vertės atspindi pagrindinius jrenginio taikymo būdus. Tačiau, jei šiuo jrenginiu atliekami kiti darbai, naudojant kitus priedus arba prastai prižiūrimus priedus, keliamos vibracijos ir triukšmo vertės gali skirtis. Šiomis sałygomis gali žymiai padidėti vibracijos poveikio lygiai per visą darbo laiką. Vertinant vibracijos ir triukšmo poveikio lygį per tam tikra darbo laikotarpį, reikia atsižvelgti ne tik į laiką, kai jrenginys veikia, bet ir į tą laiką, kai jrenginys yra išjungtas, ir į laiką, kai jis veikia tuščijąa eiga be apkrovos. Šiomis sałygomis gali žymiai sumažėti vibracijos poveikio lygis per visą darbo laiką.

Nustatykite papildomas saugos priemones, skirtas operatoriui apsaugoti nuo vibracijos ir triukšmo poveikio, pvz., techniškai prižiūrėkite jrenginį ir priedus, laikykite rankas šiltai (vibracijos atveju) ir organizuokite darbo pamainas.

ET

HOIATUS

Papildant bet kokias įstatymuose numatytas perkant atsirandančias teises, šiam jrenginiui taikoma toliau nurodyta garantija.

1. Vartotojams suteikiama 24 mėnesių trukmės garantija nuo įrenginio isigijimo datos. Ši data turi būti nurodyta sąskaitoje faktūroje ar kitame pirkimą įrodančiame dokumente. Šis įrenginys skirtas tik vartotojų rinkai ir asmeniniam naudojimui. Todėl garantija netaikoma, jei įrenginys naudojamas profesinėms ar komercinėms reikmėms.
2. Išigijus tam tikrus sodo jrenginius (AC/DC), suteikiama galimybė pratęsti garantija, kad ji galiotų ilgiau, nei nurodyta pirmiau, naudojantis registracija interneto svetainėje www.ryobitools.eu. Ar galima pratęsti jrenginio garantinį laikotarpį, aiškiai nurodoma parduotuvėse ir (arba) ant jrenginio pakuotės, ir (arba) jrenginio dokumentuose. Galutinis naudotojas turi užregistruoti savo naujai įsigytą jrenginį per 30 dienų nuo įsigijimo datos. Galutinis naudotojas gali registruotis išplėstinei garantijai savo gyvenamojoje šalyje, jei ji nurodyta internetinėje registracijos formoje, kurioje siūloma tokia galimybė. Be to, galutiniai naudotojai turi sutikti su duomenų, kuriuos reikia jvesti internetu, saugojimu ir svetainės naudojimo sąlygomis. Kaip išplėstinės garantijos įrodymas naudojamas registracijos patvirtinimo kvitas, atsiunčiamas el. paštu, ir originali sąskaita faktūra, kurioje nurodyta įsigijimo data.
3. Ši garantija apima visus garantiniu laikotarpiu aptiktus jrenginio trūkumus, atsiradusius dėl gamybos arba medžiaginių defektų nuo įsigijimo datos. Ši garantija ribojama remontu ir (arba) pakeitimu, ji neapima jokių kitų įsipareigojimų, įskaitant (bet tuo neapsiribojant) šalutinius arba antrinius nuostolius. Garantija anuliuojama, jei jrenginys buvo naudojamas netinkamai, naudojamas ne pagal naudojimo instrukciją arba netinkamai prijungtas. Ši garantija netaikoma:

– jokiai jrenginiui padarytai žalai, kurią lémė netinkama techninė priežiūra;
– jokiam jrenginiui, kuris buvo keičiamas ar modifikuojamas;
- jokiam jrenginiui, kurio originalüs identifikavimo ženklai (prekės ženklas, serijos numeris) buvo sugadinti, pakeisti arba pašalinti;
– jokiai žalai, kurią lėmė naudojimo instrukcijos nesilaikymas;
– jokiems CE ženklu nepažymėtiems jrenginiams;
- jokiam jrenginiui, kurj bandė remontuoti nekvalifikuoti asmenys arba kuris buvo remontuojamas be „Techtronic Industries" leidimo;
– jokiam įrenginiui, kuris buvo prijungtas prie netinkamo maitinimo tinklo (netinkamos srovės, įtampos, dažnio);
– jokiam jrenginiui, kuris buvo naudojamas su netinkamu degalų mišiniu (degalai, alyva, maišymo santykis);
- jokiai žalai, kurią lėmė išorinis poveikis (cheminis, fizinis, smūgiai) arba pašalinės medžiagos;
– dévimosioms dalims;
- netinkamam naudojimui, jrenginio perkrovai;
– nepatvirtintų priedų arba dalių naudojimui;
– Jokiam reguliariam karbiuratorių reguliavimui arba priežiūros ir valymo darbams
- Komponentams (dalims ir priedams), kurie natūraliai dévisi, jskaitant (bet tuo neapsiribojant) spyruoklines galvutes, pavarų diržus, sankabą, gyvatvorių genėtuvų ar žoliapjovių geležtes, diržus, trosinį droselį, anglinius šepetėlius, maitinimo kabelį, virbus, fetro poveržles, prikabinimo kaiščius, pūstuvo ventilatorius, pūstuvo ir siurblio vamzdžius, siurblio maišą ir diržus, kreipiamuosius strypus, pjūklo grandines, žarneles, jungiamąsias betales, purškimo antgalius, ratus, purškimo liestukus, vidines rites, išorines rites, pjovimo vielą, uždegimo žvakes, oro filtrus, dujų filtrus, mulčiavimo geležtes ir pan.

1. Prireikus atlikti priežiūros darbus, jrenginį reikia siųsti arba atvežti RYOBI įgaliotajam priežiūros centrui, nuroytom kiekvienos šalies priežiūros centru adresų sąraše. Kai kuriose šalyse vietinis RYOBI atstovas siunčia jrenginį RYOBI priežiūros organizacijai. Siunčiant jrenginį RYOBI priežiūros centrui, reikia saugiai jį supakuoti pašalinant visas pavojingas medžiagas, pvz., benziną, nuroyti ant pakuotės siuntėjo adresą ir pridėti trumpą gedimo aprašymą.
2. Pagal šią garantiją remontas / keitimas atliekami nemokamai. Tokie veiksmai nelaikomi garantijos pratęsimu arba naujo garantinio laikotarpio pradžia. Dalys arba jrenginiai, kuriuos pakeitėme, tampa mūsų nuosavybe. Kai kuriose šalyse pristatymo ir pašto išlaidas turi padengti siuntėjas. Istatymuose numalytos jūsu teisės, atsirandančios perkant jrenginį, lieka nepakeistos
3. Ši garantija galioja Europos Bendrijos šalyse, Šveicarijoje, Islandijoje, Norvegijoje, Lichtenšteine, Turkijoje, Rusijoje ir Jungtinje Karalystėje. Jei gyvenate ne šiose šalyse, kreipkitės į igaliotaji RYOBI atstovą ir sužinokite, ar jums taikoma kita garantija.

IGALIOTAS TECHNINĖS PRIEŽIŪROS CENTRAS

Jei turite kokių nors pageidavimų ar problemų, susijusių su šiuo gaminiu, galite kreiptis į artimiausią įgaliotąjį techninės priežiūros centra āpsilankydami www. nyobitools.eu arba tiesiogiai: Techtronic Industries GmbH, Max Eyth Straße 10, 71364 Winnenden, Germany. Nurodykite etiketėje išspausdintą serijos numerį ir gaminio tipą.

ET RYOBI GARANTIITINGIMUSED

Prekės ženklas: RYOBI | Gamintojas¹ | Modelio numeris² | Serijinio numero diapazonas³

Mes atsakingai pareiškiame, kad toliau minimas gaminys atitinka nurodytus Europos direktyvas, Europos reglamentus ir darniuosius standartus ^5

Išmatuotas akustinis lygis....98,5 dB(A) Garantuotas akustinis lygis....100 dB(A)

Atitikties įvertinimo metodas pagal direktyvos 2000/14/EC, V Priedą su pataisomis 2005/88/EC.

Notifikuotoji jstaiga ^5

Sertifikato numeris

lgaliotas sudaryti techninį failą:7

LT „RYOBI“ yra „Ryobi Limited“ prekės ženklas, naudojamas pagal licenciją. OREGON yra registruotasis „Blount, Inc“ prekės ženklas. KG.
