Тип продукту	Акумуляторна бензопилка
Марка	RYOBI
Модель	RY18CSX35A
Категорія	Електрична пилка
Напруга акумулятора	18 В
Тип акумулятора	Літій-іонний (сумісний з Ryobi One+)
Максимальна довжина шини	305 мм (12 дюймів)
Швидкість ланцюга на холостому ходу	13,2 м/с
Максимальна різальна здатність	Приблизно 280 мм (залежно від шини)
Вага (без акумулятора)	Приблизно 3,5 кг
Резервуар для масла ланцюга	Вбудований, з індикатором рівня
Змащення	Автоматичне (масляний насос)
Гальмо ланцюга	Так, з ручним увімкненням
Захоплювач ланцюга	Так (запобіжний блок)
Низьковідбійний наконечник	Так (шина з низьким відбоєм)
Шип для обрізання гілок	Вбудований
Ручки	Дві ручки (передня та задня) з протиковзким покриттям
Робоча температура	від 0 °C до 40 °C
Температура зберігання	від -10 °C до 50 °C
Гарантія	24 місяці (подовжується при онлайн-реєстрації)

Часті запитання - RY18CSX35A RYOBI

Який тип акумулятора використовувати з бензопилкою RY18CSX35A?

Використовуйте виключно акумулятори Ryobi One+ 18 В (літій-іонні). Не використовуйте інші марки або типи акумуляторів.

Як відрегулювати натяг ланцюга?

Розблокуйте кнопку фіксації шини, потім поверніть ручку натягу за годинниковою стрілкою, щоб збільшити натяг, або проти годинникової стрілки, щоб зменшити. Натяг правильний, коли зазор між зубом ланцюга та шиною становить 4-5,5 мм.

Яке масло використовувати для змащення ланцюга?

Використовуйте лише мастило для ланцюга RYOBI або спеціальне масло для ланцюга бензопилки. Ніколи не використовуйте відпрацьоване масло або звичайне мастило.

Як увімкнути гальмо ланцюга?

Щоб увімкнути гальмо, штовхніть важіль гальма ланцюга вперед (до шини) тильною стороною лівої руки. Щоб вимкнути, потягніть важіль до передньої ручки, поки не почуєте клацання.

Чи можна використовувати цю бензопилку для різання металу або пластику?

Ні, ця бензопилка призначена лише для різання деревини. Не використовуйте її для металу, пластику, бетону чи будь-яких інших матеріалів.

Як доглядати за ланцюгом та шиною?

Очищайте шину після кожного використання та перевіряйте натяг перед кожним використанням. Регулярно заточуйте ланцюг або замінюйте його, якщо він затупився. Зверніться до авторизованого центру для професійного заточування.

Що робити при затисканні ланцюга в розрізі?

Вимкніть прилад і вийміть акумулятор. Не намагайтеся силою витягнути ланцюг. Використовуйте клини з дерева або пластику, щоб розширити розріз і звільнити шину.

Яка тривалість гарантії?

Гарантія становить 24 місяці з дати покупки. Її можна подовжити, зареєструвавши ваш продукт на сайті www.ryobitools.eu протягом 30 днів після покупки.

Чи можна використовувати бензопилку під дощем?

Ні, не використовуйте прилад під дощем або у вологих умовах. Вплив води збільшує ризик ураження електричним струмом.

Як безпечно транспортувати бензопилку?

Завжди надягайте захисний чохол на шину перед транспортуванням. Тримайте бензопилку за передню ручку, ланцюг віддалік від тіла. Закріпіть її, щоб запобігти руху під час транспортування.

ПОСІБНИК КОРИСТУВАЧА RY18CSX35A RYOBI

ВОЗВРАТНО-ПОСТУПАТЕЛЬНАЯ ТЯГА

ПЕРЕД НАЧАЛОМ РАБОТЫ

См. cmp. 226-227.

БЕЗОПАСНОСТ НА РАБОТНАТА ЗОНА

ОПОЗНАЙТЕ ВАШИЯ ПРОДУКТ

Вж. страница 225.

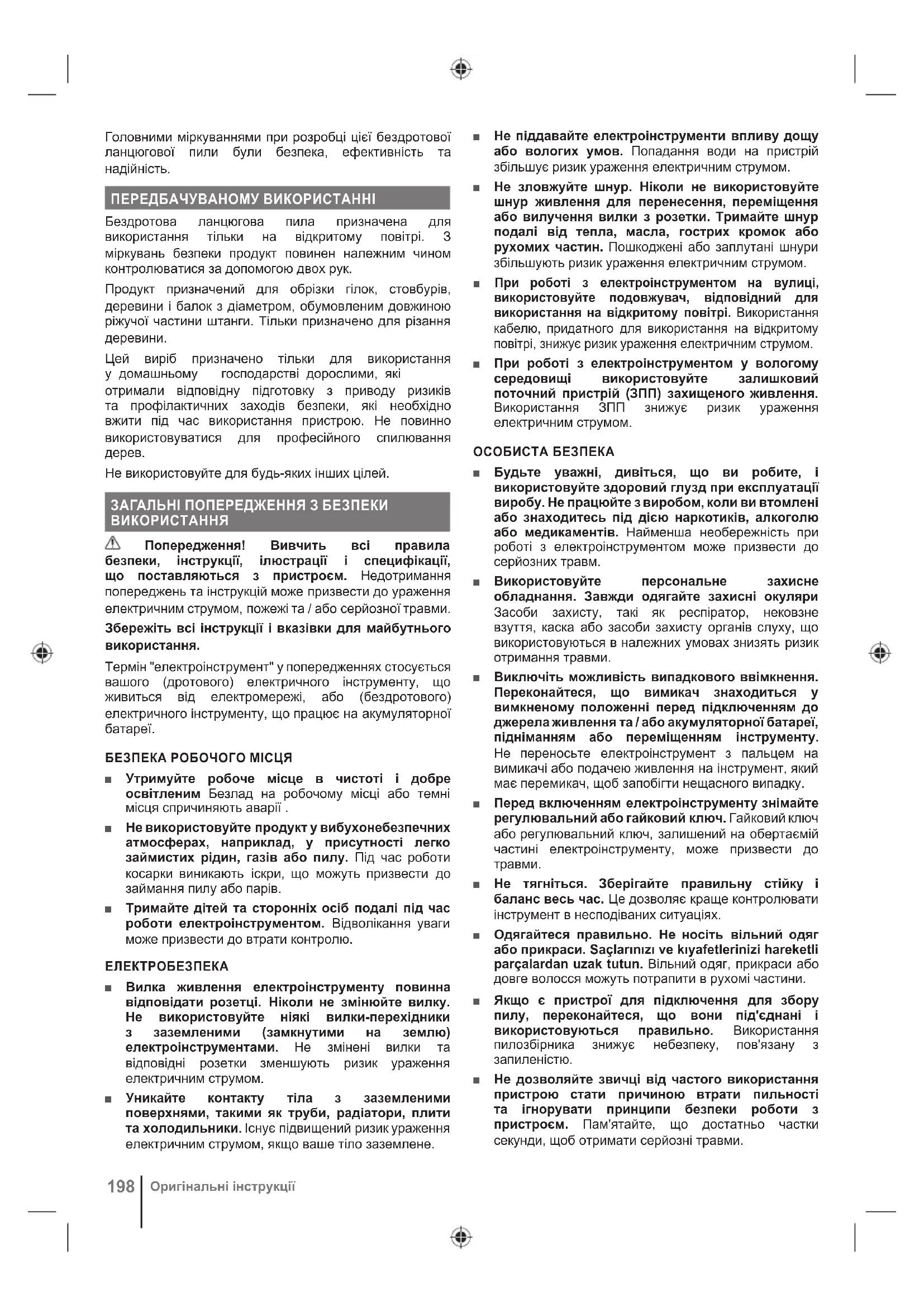

Головними міркуваннями при розробці цієї бездротової ланцюгової пили були безпека, ефективність та надійність.

Бездротова ланцюгова пила призначена для використання тільки на відкритому повітрі. З міркувань безпеки продукт повинен належним чином контролюватися за допомогою двох рук.

Продукт призначений для обрізки гілок, стовбурів, деревини і балок з діаметром, обумовленим довжиною ріжучої частини штанги. Тільки призначено для різання деревини.

Цей виріб призначено тільки для використання у домашньому господарстві дорослими, які отримали відповідну підготовку з приводу ризиків та профілактичних заходів безпеки, які необхідно вжити під час використання пристрою. Не повинно використовуватися для професійного спилювання дерев.

Не використовуйте для будь-яких інших цілей.

ЗАГАЛЬНІ ПОПЕРЕДЖЕННЯ З БЕЗПЕКИ ВИКОРИСТАННЯ

Попередження! Вивчить всі правила безпеки, інструкції, ілюстрації і специфікації, що поставляються з пристроєм. Недотримання попереджень та інструкцій може призвести до ураження електричним струмом, пожежі та / або серйозної травми.

Збережіть всі інструкції і вказівки для майбутнього використання.

Термін "електроінструмент" у попередженнях стосується вашого (дротового) електричного інструменту, що живиться від електромережі, або (бездротового) електричного інструменту, що працює на акумуляторної батареї.

БЕЗПЕКА РОБОЧОГО МІСЦЯ

Утримуйте робоче місце в чистоті і добре освітленим Безлад на робочому місці або темні місця спричиняють аварії.
■ Не використовуйте продукт у вибухонебезпечних атмосферах, наприклад, у присутності легко займистих рідин, газів або пилу. Під час роботи косарки виникають іскри, що можуть призвести до займання пилу або парів.
- Тримайте дітей та сторонніх осіб подалі під час роботи електроінструментом. Відволікання уваги може призвести до втрати контролю.

ЕЛЕКТРОБЕЗПЕКА

Вилка живлення електроінструменту повинна відповідати розетці. Ніколи не змінюйте вилку. Не використовуйте ніякі вилки-перехідники з заземленими (замкнутими на землю) електроінструментами. Не змінені вилки та відповідні розетки зменшують ризик ураження електричним струмом.
Уникайте контакту тіла з заземленими поверхнями, такими як труби, радіатори, плити та холодильники. Існує підвищений ризик ураження електричним струмом, якщо ваше тіло заземлене.

• Не піддавайте електроінструменти впливу дощу або вологих умов. Попадання води на пристрій збільшує ризик ураження електричним струмом.
  Не зловжуйте шнур. Ніколи не використовуйте шнур живлення для перенесення, переміщення або вилучення вилки з розетки. Тримайте шнур подалі від тепла, масла, гострих кромок або рухомих частин. Пошкоджені або заплутані шнури збільшують ризик ураження електричним струмом.
• При роботі з електроінструментом на вулиці, використовуйте подовжувач, відповідний для використання на відкритому повітрі. Використання кабелю, придатного для використання на відкритому повітрі, знижує ризик ураження електричним струмом.
  ■ При роботі з електроінструментом у вологому середовищі використовуйте залишковий поточний пристрій (ЗПП) захищеного живлення. Використання ЗПП знижує ризик ураження електричним струмом.

ОСОБИСТА БЕЗПЕКА

Будьте уважні, дивіться, що ви робите, і використовуйте здоровий глuzд при експлуатації виробу. Не працюйте з виробом, коли ви втомлені або знаходитесь під дією наркотиків, алкоголю або медикаментів. Найменша необережність при роботі з електроінструментом може призвести до серйозних травм.
Використовуйте персональне захисне обладнання. Завжди одягайте захисні окуляри Засоби захисту, такі як респіратор, нековзне взуття, каска або засоби захисту органів слуху, що використовуються в належних умовах знизять ризик отримання травми.
Виключіть можливість випадкового ввімкнення. Переконайтеся, що вимикач знаходиться у вимкненому положенні перед підключенням до джерела живлення та / або акумуляторної батареї, підніманням або переміщенням інструменту. Не переносьте електроінструмент з пальцем на вимикачі або подачею живлення на інструмент, який має перемикач, щоб запобігти нещасного випадку.
■ Перед включенням електроінструменту знімайте регулювальний або гайковий ключ. Гайковий ключ або регулювальний ключ, залишений на обертаемій частині електроінструменту, може призвести до травми.
■ Не тягніться. Зберігайте правильну стійку і баланс весь час. Це дозволяє краще контролювати інструмент в несподіваних ситуаціях.
Одягайтеся правильно. Не носіть вільний одяг або прикраси. Saçlarınizi ve kıyafetlerinizi hareketli parçalardan uzak tutun. Вільний одяг, прикраси або довге волосся можуть потрапити в рухомі частини.
Якщо є пристрої для підключення для збору пилу, переконайтеся, що вони під'єднані і використовуються правильно. Використання пилозбірника знижує небезпеку, пов'язану з запиленістю.
Не дозволяйте звичці від частого використання пристрою стати причиною втрати пильності та ігнорувати принципи безпеки роботи з пристроєм. Пам'ятайте, що достатньо частки секунди, щоб отримати серйозні травми.

ВИКОРИСТАННЯ ТА ДОГЛЯД ЗА ЕЛЕКТРОІНСТРУМЕНТОМ

■ Не перевантажуйте електроінструмент. Використовуйте відповідний для вашої потреби електроінструмент. Електроінструмент виконає роботу краще і безпечніше при швидкості, для якої він був розроблений.
■ Не використовуйте електроінструмент, якщо перемикач не включає та вимикає його. Будь-який електроінструмент, яким не можливо керувати за допомогою перемикача - небезпечний і повинен бути відремонтований.
■ Перед здійсненням будь-яких налаштувань, заміною аксесуарів або зберіганням пристрою від'єднайте штекер від електричної мережі та/або вийміть акумулятор з електричного пристрою, якщо він знімний. Такі запобіжні заходи знижують ризик випадкового запуску приладу.
Зберігайте непрацюючі електроприлади у недоступному для дітей місці і не дозволяйте особам, які не знайомі з інструкціями електричного прилада або з даними інструкціями, працювати з електроприладами. Електроінструменти небезпечні в руках недосвідчених користувачів.
Обслуговування електричного пристрою та аксесуарів. Перевіряйте рухомі частини на наявність зміщення елементів або некоректного з'єднання, а також поломки та будь-яких інших чинників, які можуть вплинути на роботу електроінструменту. Якщо пошкоджений, відремонтуйте електроінструмент перед використанням. Багато нещасних випадків є наслідком поганого догляду за електроінструментом.
- Trимайте ріжучий інструмент гострим і чистим. Добре доглянутий ріжучий інструмент з гострими ріжучими крайками рідше зв'язується і легше контролюється.
Використовуйте електроприлади, приладдя та насадки відповідно до цих інструкцій, ураховуючи умови та характер роботи. Використання електричного інструменту для операцій, які відрізняються від призначених, може призвести до небезпечної ситуації.
- Тримайте ручки та поверхні захвату сухими, чистими та без слідів мастила та змазки. Слизькі ручки та поверхні захвату не забезпечують безпечне маніпулювання та керування інструментом у неочікуваних ситуаціях.

ВИКОРИСТАННЯ I ДОГЛЯД ІНСТРУМЕНТУ НА БАТАРЕЙКАХ

Перезаряджати тільки за допомогою зарядного пристрою, зазначеного виробником. Зарядний пристрій, що підходить для одного типу акумуляторів, може створити ризик загоряння при використанні з іншим акумуляторним блоком.
■ Використовуйте електроінструменти тільки з призначеними для них акумуляторами. Використання будь-яких інших акумуляторів, може створити ризик отримання травми і пожежі.
Коли акумуляторна батарея не використовується, тримайте її подалі від металевих предметів, таких як кліпси, монети, ключі, цвяхи, гвинти або інші невеликі металеві предмети, які можуть замкнути

клеми. Коротке замикання контактів акумулятора може призвести до опіків або пожежі.

У важких умовах експлуатації, рідина може бути випущена з батареї; уникайте контакту. При випадковому контакті змийте водою. Якщо рідина потрапила в очі, зверніться за медичною допомогою. Рідина з акумулятора може викликати роздратування або опіки.
Заборонено використовувати акумулятор або пристрій, що були пошкоджені або модифіковані. Використання пошкоджених або модифікованих акумуляторів може мати непередбачувані наслідки, серед яких: виникнення пожежі, вибуху та ризик травмування.
Уникайте загоряння та високої температури акумулятору або пристрою. Загоряння або висока температура понад 130°C можуть стати причиною вибуху.
Дотримуйтесь усіх інструкцій щодо заряджання пристрою та уникайте заряджання поза діапазоном температур, що позначені у інструкції. Неправильне заряджання або заряджання при температурі, поза межами позначеними в інструкції, може пошкодити акумулятор та підвищити ризик виникнення пожежі.

ОБСЛУГОВУВАННЯ

■ Дозволяйте обслуговувати ваш електроінструмент тільки кваліфікованому персоналу, використовуючи тільки ідентичні запасні частини. Це гарантуватиме безпечну експлуатацію електроінструменту.
Заборонено використання пошкоджених акумуляторів. Обслуговування акумуляторів має бути здійснене тільки виробником або у авторизованому сервісному центрі.

ЗАГАЛЬНІ ЗАХОДИ БЕЗПЕКИ ПРИ ЕКСПЛУАТАЦІЇ ЛАНЦЮГОВОЇ ПИЛИ

• Тримайте всі частини тіла подалі від ланцюга у випадку коли ланцюгова пила працює. Перш ніж запустити ланцюгову пилу, переконайтеся, що ланцюг пили не контактує з чимось. Момент неуважності при роботі з ланцюгоими пилами може викликати заплутування вашего одягу або тіла в ланцюг.
  Завжди тримайте ланцюгову пилу правою рукою на задній рукоятці і лівою рукою на передній рукоятці. Утримання ланцюгової пили із зворотніми конфігураціями рук збільшує ризик травм і ніколи не повинно виконуватися.
• Trимайте бензопилку тільки за ізольовані поверхні, тому що ланцюг пилки може контактувати із прихованою проводкою. Віçaklarının "akımlı" bir telle temas etmesi, testerenin açıktaki metal kısımlarının "akımlı" olmasına ve operatörün elektrik çarpmasına maruz kalmasına neden olabilir.
• Одягайте захисні окуляри Слід використовувати додаткове захисне обладнання для вух, голови, рук, ніг, стоп. Належне захисне обладнання зменшить можливість травмування від шматків деревини, що відскакують, або від ланцюга пили.
  ■ Не працюйте з пилкою на дереві, дробині, на даху, або на іншій нестабільній опорі. Бо таке використання бензопилки може спричинити серйозні травми.

Завжди зберігайте рівновагу і управляйте ланцюгову пилу, тільки стоячи на нерухомій, безпечній і рівній поверхні. Слизькі або нестабільні поверхні можуть привести до втрати рівноваги та втрати контролю над бензопилкою.
- При різанні сучків, які знаходяться під напругою будьте напоготові, щоб отримати віддачу. Коли напруга у волокнах відпускає напружинений паросток може вдарити оператора та / або вибити бензопилу з-під контролю.
- Будьте гранично обережні при різанні хмиза і паростків. Тонкий матеріал може зловити ланцюг пили, вдарити або потягнути вас, порушивши вашу рівновагу.
■ Переносьте ланцюгову пилу за передню рукоятку вимкненою і подалі від вашого тіла. При зберіганні чи транспортуванні ланцюгової пили завжди встановлюйте кожух на направляючу штангу. Правильне поводження з ланцюговою пилою знизить імовірність випадкового контакту з рухомим пиляльним ланцюгом.
Дотримуйтесь інструкцій щодо змащення, натягу ланцюга та заміни штанги та ланцюга. Неправильно натягнутий або змащений ланцюг може або зламатися, або збільшити шанси на віддачу.
Ріжте тільки дерево. Не використовуйте ланцюгову пилу для не призначених цілей. Наприклад: не використовуйте бензопилу для різання металевих, пластикових, кам'яних або не дерев'яних будівельних матеріалів. Використання ланцюгової пили для операцій, відмінних від призначенних може призвести до небезпечної ситуації.
■ Не намагайтеся звалити дерево доки ви не зрозуміли усі ризики та як їх можна уникнути. Під час падіння дерева можуть бути спричинені серйозні ушкодження оператору та людям, що знаходяться поруч.
Дотримуйтесь всіх інструкцій під час видалення матеріалів, що застрягли, та вказівок щодо зберігання та обслуговування бензопилки. Переконайтесь, що бензопилка вимкнена та акумулятор видалений. Неочікуване включення бензопилки під час очищення або обслуговування може призвести до серйозної травми.

ПРИЧИНИ І ПРОФІЛАКТИКА ОПЕРАТОРОМ ВІДДАЧІ:

Віддача може виникнути коли ніс або кінчик направляючої шини доторкнеться до об'єкту, або коли дерево змикається та зажимає пильний ланцюг.

Контакт з кінчиком в деяких випадках може викликати раптову зворотну реакцію, штовхнувши направляючу штангу вгору і назад до оператора.

Затиснення пиляльного ланцюга у верхній частині направляючої шини може підштовхнути направляючу шину швидко у напрямку оператора.

Будь-яка з цих реакцій може призвести до втрати контролю над пилкою, що може призвести до серйозних травм. Не покладайтеся виключно на запобіжні пристрої, вбудовані в пилі. Як користувач ланцюгової пили, ви повинні зробити кілька кроків, щоб зберегти свої робочі місця для різання вільними від нещасного випадку або травми.

■ Міцно тримайте, обхопивши пальцями ручки бензопили, з обоїми руками на пилці і з положенням тіла і рук, що дозволяє вам протистояти віддачі. Сила віддачі може керуватися за допомогою оператора, якщо виконати відповідні запобіжні заходи. Не відпускайте ланцюгову пилу.
■ Не перевищуйте та не ріжте вище уровня плечей. Це допомагає запобігти ненавмисному контакту наконечника і дозволяє краще контролювати ланцюгову пилу у неочікуваних ситуаціях.
Використовуйте для заміни тільки напрямні та ланцюги для пилки, які рекомендовано виробником. Заміна напрямних та ланцюгів пилки на неналежні може спричинити поломку ланцюга або віддачу.
Дотримуйтесь інструкцій із заточування і технічного обслуговування виробника для пиляльного ланцюга. Зменшення глибини висотоміра може призвести до збільшення віддачі.

ДОДАТКОВІ ЗАГАЛЬНІ ПОПЕРЕДЖЕННЯ ЩОДО БЕЗПЕКИ

Ви повинні бути присутніми на професійно організованих курсах з використання та обслуговування бензопил, профілактичних заходах та надання першої допомоги. Будь ласка, збережіть інструкції з безпеки для подальшого використання.
■ ланцюгова пила потенційно небезпечний інструмент. Нещасні випадки, пов'язані з використанням ланцюгових пил часто призводять до втрати кінцівок або смерті. Падаючі гілки, повалені дерева, колоди, що котяться можуть всі вбити. Хвора або гниюча деревина створює додаткові ризики. Ви повинні оцінити ваші можливості безпечного завершення завдання. Якщо є сумніви, залиште це в професійному древорубу.
■ Ніколи не ріжте лозу і / або невеликий підлісок (менше 75 мм в діаметрі).
■ Перед першим використанням пристрою, рекомендовано попрактикуватися різати колоди на козлах для пиляння або опорі.
Розмір робочої області залежить від роботи, що виконується, а також від розміру дерева або заготовки, що беруть участь. Наприклад, вирубка дерева вимагає більшу робочу зону, ніж прийняття інших розрізів, тобто, podrібнення. Оператор повинен бути в курсі, і контролювати все, що відбувається в робочій зоні.
■ Ніколи не пиляйте, коли ваше тіло на лінії захисного кожуха або ланцюга. У випадку віддачі при такій позі ланцюг не торкнеться вашої голови або тіла.
■ Не використовуйте рухи назад і вперед при розпилюванні. Нехай ланцюг робить свою роботу. Тримайте ланцюг гострим, і не пробуйте підштовхнути ланцюг через розріз.
■ Не тисніть на пилку в кінці різання. Будьте готові взяти на себе вагу пили, коли вона розріже деревину. Невиконання цієї вказівки може привести до серйозної травми або пошкодити пристрій.

■ Не зупиняйте пилку на середені операції різання. Зберігайте пилку працюючою, поки не буде видалена з розрізу.

- Щоб зменшити ризик травмування від частин, що рухаються, завжди вимикайте пристрій, ставте пилу на фіксатор, виймайте акумулятор і переконуйтеся, що рухомі частини повністю зупинилися:

• перед чищенням або перед усуненням забивання
• до того, як залишити продукт без нагляду
• перед встановленням або зняттям приладдя
• перед перевіркою, проведенням технічного обслуговування, або роботой з продуктом

• Тривале використання інструменту може призвести до травмування або загострення існуючої травми. При використанні приладу протягом тривалого періоду часу, часті перерви.
  Якщо продукт впав, постраждав від важкого впливу або починає вібрувати, негайно зупиніть обладнання та перевірте на наявність пошкоджень або визначте причину вібрації. Будь-яке пошкодження має бути правильно відремонтовано або замінено в авторизованому сервісному центрі.
  ■ Експлуатувати виріб дозволяється при температурі від 0°C до 40°C.
  ■ Зберігайте виріб у місці, де навколишня температура тримається в межах -10-50°C.

ЗАСОБИ ІНДИВІДУАЛЬНОГО ЗАХИСТУ

Хорошої якості, засоби індивідуального захисту, які використовуються професіоналами допоможуть знизити ризик отримання травми оператором. При роботі з виробом слід використовувати такі предмети:

■ Шолом безпеки

— повинні відповідати EN 397 і мати маркування CE

■ Захист органів слуху

– повинні відповідати EN 352-1 і мати маркування CE

■ Засоби захисту органів слуху

- Захист обличчя та очейповинні мати маркування CE і відповідають стандарту EN 166 (для захисних окулярів) або EN +1731 (для сітчастих козирків)

Рукавички

– повинні відповідати EN ISO 11393-4 і мати маркування CE

■ Захист ніг (шкіряни штани)

– повинні відповідати EN ISO 11393-2, мати маркування CE і забезпечити всебічний захист.

■ Захисні чоботи для роботи з ланцюговою пилою

– повинні відповідати EN ISO 20345:2004 і відзначатися щитом із зображенням ланцюгової пили, щоб показати відповідність до EN ISO 11393-3. (Іноді користувачі можуть використовувати черевики зі стальним носком з захисними гетрами, які відповідають EN ISO 11393-5, якщо є невеликий ризик падіння або заплутування у підлісок)

■ Куртка для ланцюгової пили для захисту верхньої частини тіла

– повинні відповідати EN ISO 11393-6 і мати маркування CE

ДОДАТКОВІ ПОПЕРЕДЖЕННЯ З ТЕХНІКИ БЕЗПЕКИ ЩОДО ВИКОРИСТАННЯ АКУМУЛЯТОРІВ

Для запобігання небезпеці пожежі в результаті короткого замикання, травмам і пошкодженню виробів не занурюйте інструмент, змінний акумулятор або зарядний пристрій у рідину і не допускайте потрапляння рідини всередину пристроїв або акумуляторів. Корозійні і струмопровідні рідини, такі як солоний розчин, певні хімікати, вибілювальні засоби або продукти, що їх містять, можуть призвести до короткого замикання.
■ Заряджайте акумулятор у місці з температурою від 10°C до 38°C.
Зберігайте акумуляторну батарею у місці, де навколишня температура тримається в межах 0°C - 20°C.

ІНСТРУКЦІЇ, ЩО СТОСУЮТЬСЯ ПРАВИЛЬНИХ МЕТОДІВ ДЛЯ ОСНОВНОЇ РУБКИ, ОБРІЗКИ СУЧКІВ, І РОЗПИЛЮВАННЯ

РОЗУМІННЯ СИЛ В ДЕРЕВИНІ

Коли ви розумієте спрямований тиск і напруження в деревині, можно зменшити "щіпки" або, принаймні, очікувати їх під час різання. Напруга в розрізі означає, що волокна розтягуються, і коли різати в цбому місці "пропил" буде, як правило відкриватися, коли пила проходить скрізь. Якщо колода підтримується на козлі для пиляння і кінець звисає непідтриманим, це створює напугу на верхній частині через нависаючу вагу і розтягування волокон. деревини. Аналогічним чином, нижня частина деревини буде розрізана а волокна зіштовхнуті разом. Якщо надріз розрізу пропилу буде мати тенденцію збільшуватися під час різання. Таке різання може заблокувати лезо.

НАТИСНІТЬ І ПОТЯГНІТЬ

Сила реакції завжди протилежна напрямку руху ланцюга. Оператор має бути готовий відсторонитися, щоб контролювати напрямок руху пристрою та потягнути його назад. Під час різання на нижній кромці панелі пристрій відсторонюється рухом вперед. Продукт може бути виштовхнутий назад (у напрямку до оператора) при різнанні вздовж верхнього краю.

Вимкніть та від'єднайте акумуляторну батарею. Не намагайтеся примушувати ланцюг і штангу через розріз, це може розірвати ланцюг, який може відхитнутися назад і вдарити оператора. Ця ситуація зазвичай виникає через неправильну підтримку деревини і примушенні закриття розрізу при стисненні, тим самим затискаючи лезо. При регулюванні підтримки не звільняйте штангу і ланцюг, використовуйте дерев'яні клини або важіль, щоб відкрити розріз і звільнити пилку. Ніколи не намагайтеся запустити ланцюгову пилу, коли напрямна штанга вже в розрізі або пропилі.

КОВЗАННЯ / ПІДСТРИБУВАННЯ

Коли ланцюгова пилка вібрує під час різання, напрямна штанга може почати підстрибувати або ковзати по поверхні колоди або гілки, що може призвести до втрати керування пилкою. Щоб запобігти або знизити ковзання або стрибки,

завжди тримайте пилу обома руками. Переконайтеся, що ланцюг пили встановлено у паз для різання.

Ніколи не обрізайте маленькі, гнучкі гілки чи хмиз за допомогою бензопили. Їх розмір і гнучкість можуть легко призвести до того, що пила відстрибне у ваш бік або достатня сила може викликати віддачу. Найкращим інструментом для такого виду роботи є ручна пилка, секатор, сокира або інші ручні інструменти.

ВАЛКА ДЕРЕВА

Коли операції розкряжування і вирубки виконуються за допомогою двох або більше осіб одночасно операції вирубки повинні бути відокремлені від операції podrібнення на відстані принаймні в два рази висоти вирубуємого дерева. Дерева не повинні бути зрубані, щоб поставити під загрозу будь-яку особу, пошкодити комунальні лінії або нанести будь-які збитки. Якщо дерево робить контакт з будь-якою функциональною лінією, компанія повинна бути негайно повідомлена.

Оператору ланцюгової пили слід триматися на горі, бо дерево, швидше за все зкотитися або зковзне вниз по схилу після його падіння.

Шлях відступу повинен плануватися і очищатися перш, ніж починати пиляння. Шлях виходу повинен поширюватися назад і по діагоналі до задньої частини очікуваної лінії падіння.

Перед початком рубки, розгляньте природний нахил дерева, розташування великих гілок і напрям вітру, щоб судити, яким шляхом дерево буде падати.

Видаліть бруд, камені, кору, цвяхи, скоби та дроти з дерева.

Заборонено пилити дерева, що трухляві, повалені вітром, пошкоджені в наслідок пожежі або удару блискавки та інше. Це дуже небезпечно та може бути виконано лише професійними садівниками.

1. Надріз мітки

Зробіть виїмку 1/3 діаметра дерева, перпендикулярно напрямку падіння. Зробіть нижню горизонтальну насічку в першу чергу. Це допоможе уникнути защемлення, або пиляльного ланцюга або направляючої штанги, коли друга насічка робиться.

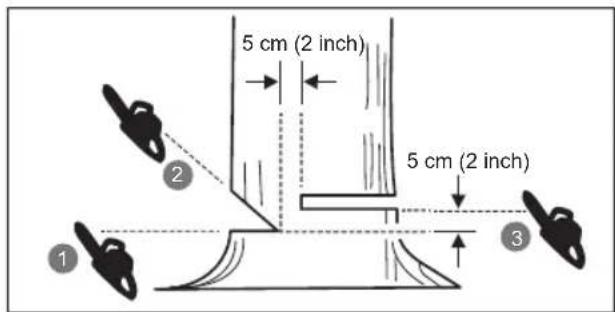

2. Насічка для заднього падіння

Зробіть задню вирубку принаймні 50 мм / 2 вище горизонтального розрізу насічки. Зробіть задню насічку, вирізаної паралельно горизонтальному різанню. Зробіть задню зарубку достатньою, щоб залишити в якості підвіски. Підвіска дерева зберігає дерево від скручування і падіння в неправильному напрямку. Не прорізайте підвіску.

Коли падіння наближається до підвіски, дерево повинно почати падати. Якщо є якийсь шанс, що дерево не може впасти в потрібному напрямку, або воно може похитнутися назад і зв'язати пиляльний ланцюг,

зупиніть пиляння до задньої насічки і використовуйте клини з дерева, пластику або алюмінію, щоб відкрити розріз і дерево впало уздовж бажаної лінії падіння.

Коли дерево починає падати видаліть ланцюгову пилу з розрізу, зупиніть двигун, поставте ланцюгову пилу вниз, та використайте шлях запланованого відступу. Будьте пильні стосовно падіння високих паростей і пильнуйте свою опору.

ВИДАЛІТЬ ОПОРНЕ КОРІННЯ

Опорний корінь, це великий корінь, що простягається від стовбура дерева над землею. Видаліть великі опорні коріння до рубки. Зробіть горизонтальний розріз зпершу в опорний корінь, а потім по вертикалі різання. Уберіть отриманий вільний розділ з робочої зони. Дотримуйтесь правильної процедури вирубки дерев після видалення великого опорного коріння.

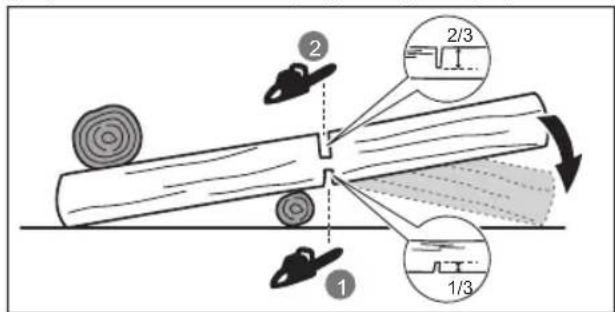

ПІДТРИМКА КОЛОДИ

Насічка розрізає колоду на потрібну довжину. Важливо переконатися, що ваша опора тверда і ваша вага рівномірно розподіляється на обидві ноги. Коли це можливо, колода повиненна бути піднята і підтримуватися за допомогою сучків, колод або чурок. Дотримуйтесь простих інструкцій для зручного розпилювання. Коли колода підтримується по всій її довжині, її розрізають зверху (над козлами).

Коли колода підтримується з одного кінця, спиліть 1/3 діаметра з низу (під козлами). Потім зробіть остаточний розріз над козлами, щоб зустріти перший розріз.

1 2 1/3 2/3

Коли колода підтримується з обох кінців, розпиліть 1/3 діаметра зверху (над козлами). Потім зробіть остаточний розріз під козлами нижньої 2/3, щоб зустріти перший розріз.

1/3 2/3

При розпилюванні на схилі завжди стійте на верхньому боці колоди. Щоб зберегти контроль під час "прорізання", перед закінченням різання слід знизити тиск, міцно тримаючи ручки пилки. Не дозволяйте ланцюгу контактувати з землею. Після завершення розпилювання, почекайте поки ланцюг пили зупиниться, перш ніж рухати ланцюгову пилу. Перш ніж перейти від дерева до дерева, завжди зупиняйте двигун.

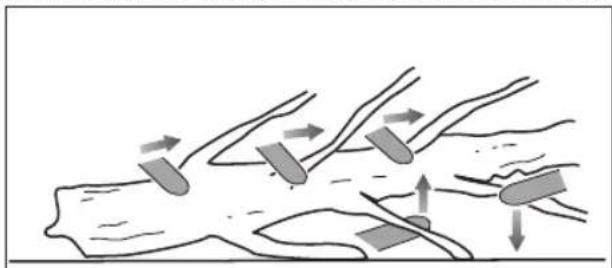

ОБРІЗАННЯ СУЧКІВ ДЕРЕВА

Обрізання сучків це видалення гілок з дерева, що впало. При обрізанні сучків, залиште більші нижні кінцівки для підтримки колоди над землею. Зрізайте дрібні гілки за один прохід. Гілкиі під напругою повинні бути зрізані знизу вгору, щоб уникнути зв'язування ланцюгової пии.

Пружинячою колодою може бути будь-яка колода, гілка, коренистий пень, або саджанець, які нахилилися під напругою іншого дерева, так що вони спружинять назад, якщо зрізати або видалити тримаючу деревину.

У впавшого дерева, коренистий пень має високий потенціал спружинити назад в вертикальне положення під час розкряжування, щоб відокремити стовбур від пня. Стежте за пружинячими колодами - вони небезпечні. Не намагайтеся зрізати зігнуті гілки або пні, які під напругою, якщо ви не професійно підготовлені і компетентні в роботі.

⚠ Попередження! Пружинячі колоди небезпечні і можуть вдарити оператора, в результаті чого оператор втратить контроль над пилкою. Це може призвести до серйозних травм або до смерті оператора. Різання гілок, що знаходяться під натягом, має здійснюватись досвіченими користувачами.

ТРАНСПОРТУВАННЯ ТА ЗБЕРІГАННЯ

■ Перед зберіганням або чищенням вимкніть пристрій, вийміть акумулятор та дайте пристрою охолонути.
Почистіть всі сторонні матеріали з продукту. Зберігайте продукт в проходному, сухому і добре провітрюваному місці, недоступному для дітей. Зберігати подалі від агресивних агентів, таких як садові хімікати і солей проти обледеніння. Не зберігайте пристрій на відкритому повітрі.
Завжди кришка направляючої шини потрібна бути встановлена перед зберіганням продукту, або під час транспортування.
■ Для транспортування, забезпечіть машину від руху або падіння, щоб запобігти травми людей або пошкодження машини.

ПЕРЕВЕЗЕННЯ ЛІТИЄВИХ БАТАРЕЙ

Здійснюйте транспортування акумуляторної батареї відповідно до місцевих та загальнодержавних норм і правил.

Дотримуйтесь всі спеціальні вимоги до упаковки і маркування при транспортуванні батареї третьюю стороною. Переконайтеся, що під час транспортування акумулятор не вступає в контакт з іншими акумуляторними батареями або струмопровідними матеріалами та захистіть відкриті роз'єми ізоляційними непровідними кришками або стрічкою. Чи не переносьте акумулятори, тріснуті або бігу. Зв'язатися з нами для отримання подальших рекомендацій.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Використовуйте тільки оригінальні запасні частини, аксесуари та обладнання від виробника. Невиконання цієї вимоги може привести до можливої травми, поганої продуктивності та може призвести до втрати гарантії.
Обслуговування вимагає крайньої обережності і знання і повинно бути виконане тільки кваліфікованим фахівцем. Звертайтеся тільки до авторизованого сервісного центру.
Ви можете зробити регулювання та ремонт, описані в цьому посібнику користувача. Для обслуговування або ремонту, звертайтеся тільки до авторизованого сервісного центру.
■ Неналежне технічне обслуговування, видалення або модифікації запобіжних пристроїв можуть призвести до некоректної роботи пристрою, збільшуючи ризик отримання серйозних травм. Тримайте продукт професійно підтримуємим і безпечним.
Заточування ланцюга є складною процедурою, і виконувати її має досвідчений спеціаліст. Виробник настійно рекомендує замінити зношений ланцюг на новий, що можна зробити у авторизованому сервісному центрі. Номер запчастини доступний в таблиці специфікації продукту в керівництві.

■ Дотримуйтесь інструкцій по змашенню і перевірці натягу ланцюга і коректуванню.
■ Після кожного використання, очищуйте пластикові частини м'якою сухою тканиною.
Перевірте всі гайки, болти і гвинти після короткого проміжка часу на правильну герметичність, щоб забезпечити продукт у безпечному робочому стані. Будь-яка пошкоджена деталь, має бути правильно відремонтована або замінена в авторизованому сервісному центрі.

ГРАФІК РОБІТ ПО ОБСЛУГОВУВАННЮ

Щоденна перевірка
Змащування штанги	Перед кожним використанням
Натяжіння ланцюга	Перед кожним використаннямі часто
Гострістьланцюга	Перед кожним використанням(візуальна перевірка)
Для пошкоджених деталей	Перед кожним використанням
Для послабленого кріплення	Перед кожним використанням
Функія ланцюгового гальма	Перед кожним використанням

Огляньте та очистіть

Штанга Перед кожним використанням

Пила повністю Після кожного використання

Гальма ланцюга

Кожні 5 годин використання

ЗНАЙ СВІЙ ПРОДУКТ

Дивіться сторінку 225.

1. Ланцюгова пилка
2. Направляюча штанга
3. Гальма ланцюга
4. Передня ручка
5. Задня ручка
6. Гніздо для акумулятора
7. Кришка мастила ланцюга
8. Зубчастий бампер
9. Інструкція з експлуатації
10. Відпущення тригеру
11. Рукоятка натяжного пристосування ланцюга
12. Ручка блокування направляючох шини.
13. Курок перемикача
14. Кришка направляючої штанги
15. Кришка ланцюгового колеса
16. Мастило для ланцюга.
17. Акумуляторна батарея
18. Зарядний пристрій

ЗАХИСНІ ПРИСТРОЇ

Гальма ланцюга

Гальма ланцюга призначені для швидкої зупинки обертання ланцюга. При зміщенні важеля гальмування ланцюга в бік штанги ланцюг має миттєво зупинитися. Гальма ланцюга не запобігають віддачі. Це тільки знижує ризик травми, коли штанга ланцюга контактує з тілом оператора під час віддачі. Гальма ланцюга повинні бути перевірені перед кожним використанням для правильної роботи у робочій і гальмівній позиції.

Попередження! Якщо гальмо ланцюга не відразу зупиняє ланцюг, або якщо гальмо ланцюга не залишиється в робочому положенні без сторонньої допомоги, віднесіть товар у авторизований сервісний центр для ремонту до використання.

Обмежувач ланцюга

Обмежувач ланцюга запобігає віддачі у бік оператора, якщо ланцюг пилки вивільнився або пошкодився.

Направляючі штанги

Як правило, направляючі штанги з кінцівками невеликого радіуса мають деякою мірою нижчий, потенціал віддачі. Ви повинні використовувати направляючу шину та відповідні ланцюги, які достатньо довгі для роботи. Більш довгі шини збільшують ризик втрати контролю під час пиляння. Регулярно перевіряйте натяг ланцюга. При різанні дрібних гілок (менших, ніж вся довжина полотница) ланцюг, швидше за все, буде скинутий, якщо натяг неправильний.

Ланцюгова пилка з низькою віддачею

Ланцюг пили з низькою віддачею знижає ризик виникнення віддачі.

Сколюючі зуби (глибиноміри) перед кожним різцем можуть звести до мінімуму силу реакції віддачі, запобігаючи врізанню різців занадто глибоко. Використовуйте тільки замінні комбінації направляючої штанги і ланцюга, рекомендовані виробником.

Так як пильні ланцюги заточені, вони втрачають деякі якості низької віддачі та потрібна особлива обережність. Для вашої безпеки, замініть пильні ланцюги при зниженні продуктивності різання.

Зубчастий бампер

Штир цільного бамперу може бути використаний в якості опори при виконанні розрізу. Це допомагає тримати ланцюгову пилу стійкою під час різання. При різанні, натисніть вперед доки різаки продукту не копаються в узлісся, а потім переміщення задньої рукоятки вгору або вниз в напрямку лінії різання може допомогти полегшити фізичне навантаження різання.

Захист від перегріву

Акумуляторна батарея має захист від перегріву, що захищає пристрій від пошкоджень у разі перегріву. Це функція може вимикати пристрій доки батарея не охолоне. Якщо акумулятор теплий на дотик, перш ніж відновити роботу, дайте йому охолонути. Якщо пристрій все ще не працює, підключіть акумулятор до зарядного пристрою, який також може показати захист від перегріву. Коли акумулятор охолоне, зарядний пристрій почне заряджати акумулятор.

ПРИМІТКА: Висока температура навколишнього середовища 30° С та пристрої високої потужності, можуть швидше призводити до перегріву. Регулярно перевіряйте акумуляторну батарею, якщо вона тепла на дотик, замініть її, або заждіть доки вона охолоне.

ПРИМІТКА: СВД акумулятора не працюватиме, якщо функція захисту батареї викликала зупинку живлення продукту.

СИМВОЛИ НА ПРОДУКТИ

Попередження

Перед використанням пристрою прочитайте та зрозумійте всі інструкції. Дотримуйтесь всіх попереджень та інструкцій з безпеки використання.

Носіть захист очей, слуху, і голови.

Носіть неслизькі, надміцні рукавички.

Носіть нековзне захисне взуття при використанні продукту.

Остерігайтеся віддачі ланцюга пили та уникайте контакту з кінцівкою штанги.

Не піддавайте впливу дощу або вологих умов.

Тримайте і використовуйте пилу правильно обома руками.

Не використовуйте пилку, використовуючи тільки одну руку.

Гарантований рівень звукової потужності.

Мастило штанги та ланцюга

Блокувати

Розблокувати

Поверніть, щоб відрегулювати натяг ланцюга

+ = Затягнути ланцюг - = Послабити ланцюг

Напрямок руху ланцюга. (Відмічено під кришкою ланцюгового колеса)

V_0 : 13.2m/s

Швидкість холостого ходу ланцюга

L max: 305mm

Максимальна довжина напрямної штанги

Європейський знак відповідності

Британський знак відповідності

Євразійська знак відповідності.

Український знак відповідності

Не викидайте старі акумулятори, старе електричне та електронне устаткування разом із несортованим побутовим сміттям. Старі акумулятори, старе електричне та електронне устаткування збираються окремо. З устаткування необхідно зняти старі батареї, акумулятори та джерела світла. За інформацією стосовно утилізації або місць збору звертайтеся до місцевої влади або дилера. Місцеве законодавство може зобов'язувати продавців безкоштовно приймати старі акумулятори та електричне й електронне устаткування. Ваш внесок до справи повторного використання та переробки старих акумуляторів, електричного та електронного устаткування зменшує потребу у сировині. В акумуляторах, особливо літієвих, і старому електричному та електронному устаткуванні містяться цінні, придатні для переробки матеріали, і якщо утилізація такого устаткування проводиться у неекологічний спосіб, це негативно впливає на навколишнє середовище та людське здоров'я. Видаліть персональні дані з устаткування, яке передається на переробку.

ПЕРЕД ПОЧАТКОМ ВИКОРИСТАННЯ

Дивіться сторінки 226-227.

1. Надягайте засоби індивідуального захисту (313). Під час роботи з пристроєм слід завжди надягати повний захист для очей, вух, рукавички, що запобігають ковзанню, масивне взуття, та захисний одяг. Не експлуатуйте машину босоніж або у відкритих сандалях.

2. Монтування пристрою.

⚠ Попередження! Якщ овон -небудьзамінені або пошкоджені, не використовуйте даний виріб, поки вони здебільшого не будуть замінені. Невиконання цієї вказівки може привести до серйозної травми або пошкодити пристрій.

Помістіть ланки приводу ланцюга в канавки штанги. Помістіть ланцюг так щоб була петля позаду штанги. Пиляльний ланцюг повиннен бути звернений в напрямку обертання ланцюга. Якщо ланцюг в положенні зворотнього обертання, перегорніть петлю.

1. Послабте фіксатор напрямної штанги та зніміть кришку ланцюгового колеса.

2. Тримайте ланцюг в положенні на штанзі і помістіть петлю навколо ланцюгового колеса приводу. Опустить штангу так, щоби болти пройшли крізь проріз у штанзі. Встановіть кришку барабану на місце і поверніть фіксатор напрямної штанги майже до упору.

3. Відрегулюйте натяг ланцюга.

Щоб розблокувати, поверніть ручку фіксації напрямної проти годинникової стрілки, щоб розблокувати ручку натягу ланцюга. Постійно перевіряйте напругу ланцюга, коли регулюєте натяг.

Для збільшення натягу ланцюга поверніть ручку натягу ланцюга за годинниковою стрілкою.

Щоб зменшити натяг ланцюга, поверніть ручку натягу ланцюга проти годинникової стрілки.

ПРИМІТКА: Ланцюг натягнутий правильно, коли відстань між ріжучими зубами ланцюга та штангою становить від 4 до 5,5 мм. Відтягніть донизу ланцюг, узявшись за середину нижньої частини (у напрямку від штанги), та виміряйте відстань між штангою та зубцями ланцюга.

ПРИМІТКА: Температура ланцюга збільшується при нормальній роботі і викликає розтягнення ланцюга. Перевірте натяг ланцюга часто і при необхідності відрегулюйе. Ланцюг натягнута,коли теплий може бути занадто жорстким при охолодженні. Переконайтеся, що натяг ланцюга правильно відрегульований, як зазначено в цій інструкції.

1. Затягніть блокуючу рукоятку направляючої штанги, повернувши її за годинниковою стрілкою.

2. Додайте мастило для ланцюга.

Використовуйте тільки мастило RYOBІ для бензопилок з авторизованого сервісного центру.

Очистіть поверхню навколо масляної кришки, щоб запобігти забрудненню. Зніміть ковпачок з масляного бака. Налийте масло в масляний резервуар і контролюйте датчик рівня масла. Переконайтеся, що бруд не потрапляє в масляний бак під час заповнення. Зачинить масляний бак, затягніть ковпачок. Витріть все розлите.

ПРИМІТКА: Ніколи не працюйте без змащення ланцюга. Якщо ланцюг пилки працює без змащення, направляюча штана і ланцюг пилки можуть бути пошкоджені. Перед та під час використання бензопилки, контролюйте рівень мастила на манометрі.

Налагоджена система мастила ланцюга та штанги, як правило, використовує мастило з ланцюга під час використання. Щоб перевірити функціональність мастильних систем ланцюгу і штанги, направте краєчок ланцюга на світлу поверхню, таку, як газета. Різні бризки мастила повинні доглядатися після короткого часу.

1. Встановіть акумулятор.

Вставте акумулятор до пристрою. Перед початком роботи переконайтеся, що фіксатори на акумуляторі клацнули, акумулятор встав на місце, і його надійно закріплено на інструменті.

Попередження! Візьміться за обидві ручки з пальцями обхопившими ручки. Переконайтеся, що ваша ліва рука тримає передню ручку таким чином, щоб великий палець знаходився знизу.

⚠️ Попередження! Тримайте пристрій правою рукою за задню ручку та лівою рукою за передню ручку.

1. Запустіть прилад.

Встановіть ланцюгове гальмо у положення RUN, схопившись за верхню частину важеля гальма та потягніть вперед передню ручку поки не почуєте клацання. Розблокуйте тригерний перемикач. Зніміть тригер дросельної заслінки.

ПРИМІТКА: Для зупинки приладу: Увімкніть ланцюгове гальмо, повертаючи ліву руку навколо передньої рукоятки. Коли ціпок швидко обертається, тильним боком долоні відтисніть важіль гальмування ціпка у бік штанги. Відпустіть вимикач.

България українська Türkçe Еллінвікá
Технически характеристики Технічні характеристики пристрою		Ürün teknik özellikleri	Пробиаграфєз проїєвтос
Безжичен верижен трион	Бездротова ланцюгова пила	Kablosuz Motorlu Testere	Алисотпрієюх құріс қалώδιо
Модел	Модель	Model	Мовтёло	RY18CSX30A
Номинален волтаж	Номінальна напруга	Nominal voltaj	Овопастікі таа	18 V d.c.
Скорост в ненатоварен режим	Швидкість без навантаження	Yüksüz hiz	Тақұтта құріс фортіо	13,2 m/s
Дължина на водещата шина	Довжина напрямної штанги	Kilavuz çubuğu uzunluk	Міңқос рағбд оәйүнқа	305 mm
Използваема дължина на рязане	Корисна ріжуча довжина	Kullanılabilen kesme uzunluğu	Хрөшімопоюіме́во міңқос котіг	292 mm (11,5 in.)
Време до спиране на веригата	Зупинка ланцюга	Zincir durdurma	Стотт алуаіда	< 2 s
Дължина на веригата	Довжина ланцюга	Zincir uzunluğu	Міңқос алуаіда	30,5 cm (12 in.)
Стъпка на веригата	Інтенсивність пили	Zincir hatvesi	Ві́ма алуаіда	0,325 in.
Звено на веригата	Кожух ланцюга	Zincir kalibresi	Метрітіг алуаіда	0,043 in.
Брой задвижващи връзки	Кількість приводних панок	Tahrik bağlantısı adedi	Посо́тта сундбесуык ківінқа алуаіда	51
Вместимост на резервоара за верижно масло	Об'єм масляного бака ланцюга	Zincir yağ tankı kapasitesi	Хүрпікітта дохеіоу лабіоу	160 mL
Тегло (без акумулаторна батерия, направляваща шина, верига и масло)	Вага (без акумулятора, напрямної штанги, ланцюга та мастила)	Ağırlık (batarya paketi, kılavuz çubuk, zincir ve yağ olmadан)	Ва́рос (құріс тя міттаріа, тя ра́бдо оәйүнқа, тя алуаіда кай то петрелаю)	2,92 kg
Тегло (с направляваща шина и верига)	Вага (з напрямною штангою та ланцюгом)	Ağırlık (kılavuz çubuk ve zincirle birlikte)	Ва́рос (ме ра́бдо оәйүнқа кай алуаіда)	3,61 kg
Ниво на вибрациите (в съответствие с IEC 62841-1; IEC 62841-4-1)	Рівень вібрації (відповідно до IEC 62841-1; IEC 62841-4-1)	Titreşim seviyesi (IEC 62841-1; IEC 62841-4-1 ууARNCA)	Епітеда дохівсяв (су́мфува ме та тро́тупа IEC 62841-1 кай IEC 62841-4-1)
Предна ръкохватка	Передня ручка	Ön kulp	Емтрós ла́бі	2,9 m/s2
Задна ръкохватка	Задня ручка	Arka kulp	Пісш ла́бі	3,1 m/s2
Несигурност на измерването	Невизначеність вимірювання	Ölcüm bilinmiyor	Аßeвайо́тта метрінс	1,5 m/s2
Ниво на шумовите емисии (в съответствие с IEC 62841-1; IEC 62841-4-1)	Рівень шуму (відповідно до IEC 62841-1; IEC 62841-4-1)	Gürültü Emisyonu (IEC 62841-1; IEC 62841-4-1 ууARNCA)	Епітеда екто́рпі́ς бору́бou (су́мфува ме та тро́тупа IEC 62841-1 кай IEC 62841-4-1)
Ниво на шумово налягане с равнище А на мястото на оператора	Рівень звукового тиску за шкалою А для оператора пристрою	Kullanıcı pozisyonundaki A ağırlıklı ses basinci seviyesi	Ста́бунің тхітікі́ς піе́сініс ре ста́бмісн А стні ве́сн тоу че́ристін	92,1 dB(A)
Несигурност на измерването	Невизначеність вимірювання	Ölcüm bilinmiyor	Аßeвайо́тта метрінс	3,0 dB
Ниво на силата на шума с равнище А	А-зважений рівень звукової потужності	A ağırlıklı ses gücü seviyesi	Епітеда нхітікі́ς іоху́ос ме ста́бмісн А	100,1 dB(A)
Несигурност на измерването	Невизначеність вимірювання	Ölcüm bilinmiyor	Аßeвайо́тта метрінс	3,0 dB

България українська Türkçe Еллгникá
Батерия и зарядно устройство	Акумулятор і зарядний пристрій	Pil ve şarj cihazi	Мтатаріа кай фортістіє
Модел	Модель	Model	Мовтёло	RY18CSX30A-150	RY18CSX30A-140
Батерия	Акумуляторна батарея	Pil	Пакéто μтатарішу	5 Ah	4 Ah
Зарядно устройство	Зарядний пристрій	Şarj cihazi	Фортістіє	RC18120	RC18115
Съвместими батерии	Сумісні акумуляторні блоки	Uyumlu pil takımları	Συμβατά πακέτα μтатаріас	RB18..
Съвместимо зарядно устройство	Сумісний зарядний пристрій	Uyumlu şarj cihazi	Συμβατοί фортістές	BCL1418..., RC18..., BCS618
Модел	Модель	Model	Мовтёло	RY18CSX30A-0
Батерия	Акумуляторна батарея	Pil	Пакéто μтатарішу	-
Зарядно устройство	Зарядний пристрій	Şarj cihazi	Фортістіє	-
Съвместими батерии	Сумісні акумуляторні блоки	Uyumlu pil takımları	Συμβατά πακέτα μтатаріас	RB18..
Съвместимо зарядно устройство	Сумісний зарядний пристрій	Uyumlu şarj cihazi	Συμβατοί фортістές	BCL1418..., RC18..., BCS618

English Français Deutsch Español Italiano
Replacement parts Pièces de rechange Ersatzteile Piezas de repuesto Parti di ricambio
Manufacturer Fabricant: Hersteller Fabricante		Ditta produttrice
Chain	Chaîne coupante	Kette	Cadena	Catena
Bar	Guide-chaîne	Führungsschiene	Barra	Barra
The chain must be fitted with the bar from the same manufacturer according to above combinations.	La chaîne doit être appairée avec un guide-chaîne de la même marque selon les combinaisons ci-dessus.	Die Kette muss mit einer Schiene von demselben Hersteller, entsprechend den oben genannten Kombinationen, montiert sein.	La cadena debe llevar una barra del mismo fabricante según las combinaciones anteriores.	La catena deve essere montata con una barra prodotta dalla stessa ditta produttrice seguendo le indicazioni di cui sopra.

Suomi	Norsk	Русский	Polski
Varaosat	Erstatningsdeler	Запасные части	Części zamienne
Valmistaja	Produsent	Изготовитель	Producent
Ketju	Kjede	Пильная цель	Łańcuch tnący
Terälevy	Skinne	Шина	Prowadnica
Ketjun on oltava saman valmistajan toimittamaan terälevyyn sopiva, yllä mainittujen yhdistelmien mukaisesti.	Kjede mà benyttes med styreskinne fra samme produsent i henhold til ovenstående kombinasjoner.	Цепь следует использовать с пильной шиной того же производителя в соответствии с приведенными выше сочетаниями.	Należy stosować kombinacje łańcucha i prowadnicy wymienione powyżej, obydwa elementy muszą pochodzić od tego samego producenta.

Lietuviškai	Eesti	Hrvatski	Slovenščina	Slovenčina
Atsarginės detalės	Asendusosad	Zamjena dijelova	Nadomestni deli	Náhradné diely
Gamintojas	Tootja	Proizvođač	Proizvajalec	Výrobca
Pjovimo grandinė	Kett	Lanac	Veriga	Reťaz
Apsagas	Juhtlatt	Vodilica	Meč	Lišta
Grandinę būtina pritvirtinti naudojant to paties gamintojo strypą pagal aukščiau nurodytus derinius.	Kett peab olema komplekteeritud juhtlatiga vastavalt sama tootja osade úlalesitatud kombinatsioonidele.	Lanac mora biti učvršćen s vodílicom od istog proizvođača prema gornjim kombinacijama.	Veriga mora biti na meč istega proizvajalca nameščena skladno z zgornjimi kombinacijami.	Reťaz musí byť od rovnakého výrobcu a nasadená s lištou podľa vyššie uvedených kombinácii.

Значення вібрації та шуму, наведені в цьому керівництві, вимірювалися відповідно до стандартизованого методу випробування та можуть бути використані для порівняння одного інструменту з іншим. Ними можна користуватися для попередньої оцінки впливу.

Наведені значення виміряно при стандартній експлуатації виробу. Утім якщо виріб використовується для інших цілей, з іншими додатковими пристосуваннями або ж не проходить належного обслуговування, рівні вібрації та шуму можуть відрізнятися від зазначених. Як наслідок, рівні впливу впродовж загального робочого часу можуть значно збільшитися. При оцінці рівнів впливу вібрації та шуму слід враховувати періоді, коли виріб вимкнений або працюс на холостих обертах. Як наслідок, рівні впливу впродовж загального робочого часу можуть значно зменшитися.

Дотримуйтеся додаткових заходів, які можуть захистити оператора від впливу вібрації та шуму: підтримуйте пристрій та додаткові пристосування у належному стані, слідкуйте, щоби руки залишалися теплими (при вібрації), та продумайте графік роботи.

TR

UYARI

UK ГАРАНТІЙНІ УМОВИ ДЛЯ РУОВІ

Окрім загалом установлених законом прав, що стосуються покупки, цей пристрій покривається гарантією, що зазначено нижче.

1. Гарантійний період для споживачів складає 24 місяці і почнаюється з моменту придбання цього пристрою. Ця дата повинна бути задокументована у гарантийному талоні або чеку, що підтверджус покупку. Цей пристрій був розроблений і призначений тільки для споживчого та приватного використання. У разі професійного або комерційного використання цього пристрою, він втрачає гарантію.

2. Існує можливість продовжити гарантійний період, понад період описаний вище, для частини лінійки садових інструментів (перемінного/постійного струму) за допомогою реєстрації на сайті www.ryobitools.eu. Пристрої, які мають право на подовження гарантійного періоду, мають чіткі позначки щодо цього в магазинах і / або на упаковці / та документації до пристрою. Кінцевий користувач повинен зареєструвати його/її новопридбаний пристрій онлайн протягом 30 днів з дати покупки. Кінцевий користувач може зареєструватися для подовження гарантійного періоду в своїй країні постійного перебування, якщо вона є доступною у відповідній опції онлайн форми реєстрації. Крім того, кінцеві користувачі повинні дати свою згоду на зберігання даних, які необхідні для введення онлайн, а також вони повинні прийняти правила та умови. Отримання підтвердження реєстрації, яке відравляється на адресу електронної пошти, та оригінал гарантийного талона із зазначеною датою покупки буде слугувати доказом подовженої гарантії.

3. Гарантія поширюється на всі дефекти пристрою протягом гарантійного терміну щодо недотримання стандартів виробництва або матеріалів на дату придбання. Гарантія обмежується ремонтом та/або заміною, та не включає в себе будь-яких інших зобов'язань, в тому числі, але необмежена у разі випадкових та подальших пошкоджень. Гарантія не діє, якщо пристрій використовувався неналежним чином, всупереч інструкції з експлуатації або був неправильно підключений до мережі. Дана гарантія не поширюється на:

– пристрої, що були пошкоджені у результаті неправильного технічного обслуговування;

– пристрої, що були видозмінені або модифіковані;

– пристрої, оригінальне ідентифікаційне (товарний знак, серійний номер) маркування яких було пошкоджене, змінене або видалено;

– будь-які пошкодження, заподіяні недотриманням інструкції з експлуатації; – пристрої, що не мають маркування СЕ;

– пристрої, що бути відремонтовані некваліфікованим фахівцем або за відсутності попереднього дозволу від Techtronic Industries;

– пристрої, підключені до невідповідного джерела живлення (сила току, напруження, частота);

– пристрої, що використовувались із невідповідною паливною сумішшю (паливом, оливою, відсотковою часткою оливи);

– будь-які пошкодження спричинені зовнішнім впливом (хімічним, фізичним, стрибкам напруги) або сторонніми речовинами;

– нормальну амортизацію запасних частин;

– невідповідне використання, перевантаження пристрою;

– використання непідтверджених запасних частин або аксесуарів;

– Будь-які періодичні коригування або технічне очищення карбюраторів

– Компоненти (частини та аксесуари) з урахуванням нормального зношування, враховуючи але без обмеження на імпульсні кнопки, ремені приводу, зчеплення, леза кущоріза або газонокосарки, ремені, троси дросельного клапану, вугільні щітки, шнури живлення, зубці, фетрові підкладки, зчілні штирі, вентилятори повітродувки, трубки пилососа та повітродувки, вакуумні мішки та накладки, напрямні, LANцюгі, гнучкі шланги, з'єднувальні фітинги, розпилювальні насадки, колеса, жорсткі сопла, внутрішні котушки, зовнішні золотники, ріжчу волосінь, свічки запалення, повітряні фільтри, протигазові фільтри, мульчувальні леза, т.д.

1. Для обслуговування, пристрій має бути відправлений або поданий до одного з авторизованих сервісних центрів RYOBI, які перелічні для кожної країни у наступному переліку адрес сервісних центрів. У деяких країнах місцевий дилер RYOBI зобов'язується відправити пристрій до сервісного центру RYOBI. При відправленні пристрою до сервісного центру RYOBI, пристрій має бути надійно упакований без будь-якого небезпечного вмісту, наприклад бензину, з позначеною адресою відправника та супроводжуватися коротким описом несправності.

2. Ремонт / заміна відповідно до цієї гарантії здійснюється безкоштовно. Це не є основою для подовження або початку нового гарантійного періоду. Замінені частини або прилади переходять до повності компанії. У деяких країнах вартість доставки або поштові витрати повинні бути сплачені відправником. Загально встановлені права покупця на пристрій залишаються незмінними

3. Ця гарантія є дійсною у країнах, членах ЄС, Швейцарії, Іспандії, Норвегії, Ліхтенштейні, Туреччині, Росії та Великий Британії. За межами цих зон, будь ласка, зверніться до офіційного дилера RYOВІ, щоб визначити, чи застосовується інша гарантія.

АВТОРИЗОВАНІ СЕРВІСНІ ЦЕНТРИ

3 будь-яких питань або проблем, пов'язаних з пристроєм, ви можете звернутись до місцевих авторизованих сервісних центрів (відвідайте www.ryobitools.eu) або напряму до: Techtronic Industries GmbH, Max Eyth Straße 10, 71364 Winnenden, Germany. Будь ласка, вкажіть серійний номер та тип продукту, вказані на етикетці.

TR RYOBI GARANTI UYGULAMA KOŞULLARI

UK СЕРТИФІКАТ ВІДПОВІДНОСТІ ВИМОГАМ ЄС

Бездротова ланцюгова пила

Марка: RYOBI | Виробник | Номер моделі² | Діапазон серійного номеру³

Ми відповідально заявляемо, що описаний нижче пристрій відповідає всім чинним положенням директив ЄС. Європейських норм та гармонізованих стандартів ^4

Виміряний рівень звукової потужності.... 98,5 dB(A)

Гарантований рівень звукової потужності.... 100 dB(A)

Метод оцінки відповідності Annex V Directive 2000/14/EC з поправками, внесеними 2005/88 / EC.

Уповноважений орган ^5

Номер сертифікату

Дозвіл на складання технічного файла: 7

TR CE UYGUNLUK BEYANI

UK RYOBI є товарним знаком Ryobi Limited, і використовується за ліцензією. OREGON - зареєстрована торгова марка Blount, Inc.
