BEDIENUNGSANLEITUNG WS721S RYOBI

Achtung!itte lessen Sie unbedingt vor Inbetriebnahme die Hinweise dieser Bedierungsanleitung.

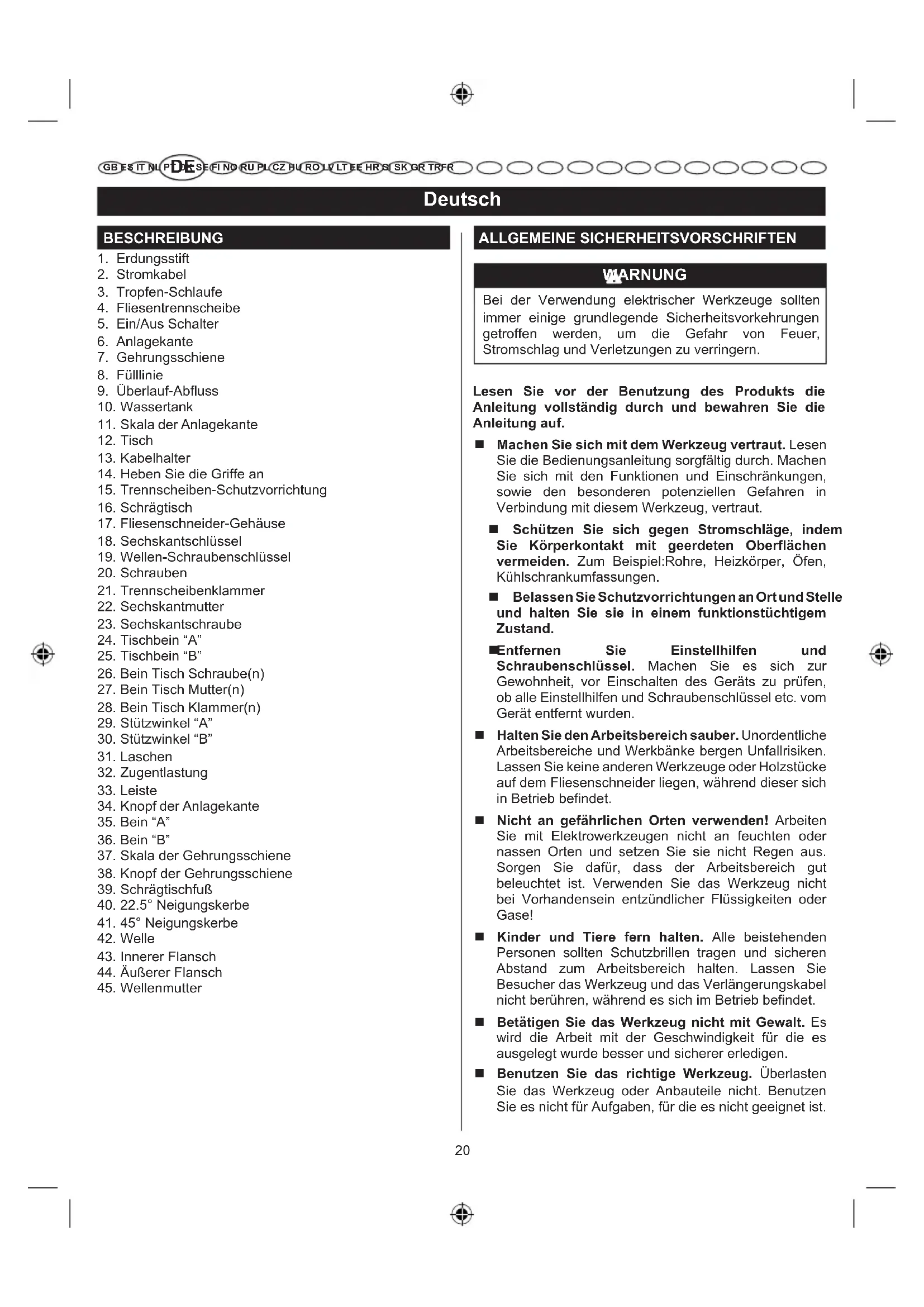

1. Erdungsstift
2. Stromkabel
3. Tropfen-Schaufe
4. Fliesentrennscheibe
5. Ein/Aus Schalter
6. Anlagekante
7. Gehrungsschiene
8. Füllinie
9. Überlauf-Abfluss
10. Wassertank
11. Skala der Anlagekante
12. Tisch
13. Kabelhalter
14. Heben Sie die Griffe an
15. Trennscheiben-Schutzvorrichtung
16. Schragtisch
17. Fliesenschneider-Gehäuse
18. Sechskantschlüssel
19. Wellen-Schraubenschlüssel
20. Schrauben
21. Trennscheibenklammer
22. Sechskantmutter
23. Sechskantschraube
24. Tischbein "A"
25. Tischbein "B"
26. Bein Tisch Schraube(n)
27. Bein Tisch Mutter(n)
28. Bein Tisch Klammer(n)
29. Stutzwinkel "A"
30. Stutzwinkel "B"
31. Laschen
32. Zugentlastung
33. Leiste
34. Knopf der Anlagekante
35. Bein "A"
36. Bein "B"
37. Skala der Gehrungsschiene
38. Knopf der Gehrungsschiene
39. Schragtischfuß
    40.22.5° Neigungskerbe
40. 45^ Neigungskerbe
41. Welle
42. Innerer Flansch
43. Außerer Flansch
44. Wellenmutter

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

WARNING

Bei der Verwendung elektrischer Werkzeuge sollenn immer eine grundlegende Sicherheitsvorkehrungen getroffen werden, um die Gefahr von Feuer, Stromschlag und Verletzungen zu verringn.

Lesen Sie vor der Benutzung des Produkts die Anleitung vollständig durch und bewahren Sie die Anleitung auf.

Machen Sie sich mit dem Werkzeug vertraut. Lesen Sie die Bedienungsanleitung sorgfältig durch. Machen Sie sich mit den Funktionen und Einschränkungen, sowie den besonderen potenziellen Gefahren in Verbindung mit thisem Werkzeug, vertraut.

Schützen Sie sich gegen Stromschläge, indem Sie Körperkontakt mit geerdeten Oberflächen vermeiden. Zum Beispiel: Rohre, Heizkörper, Öfen, Kühlschrankumfassungen.
■ Belassen Sie Schutzvorrichtungen an Ort und Stelle und halten Sie sie in einem Funktionstüchtigem Zustand.

Entfernen

Sie

Einstellhilfen

und

Schaubenschlussel. Machen Sie es sich zur Gewohnheit, vor Einschalten des Gerats zu prufen, ob alle Einstellhifen und Schraubenschlussel etc. vom Gerat entfernt wurden.

Halten Sie den Arbeitsbereich sauber. Unordentliche Arbeitsbereiche und Werkbanke bergen Unfallrisiken. Lassen Sie keine anderen Werkzeuge oder Holzstücke auf dem Fliesenschneider liegen, während dieser sich in Betrieb befindet.
Nicht an gefährlichen Orten verwenden! Arbeitsen Sie mit Elektrowerkzeugen nicht an feuchten oder nassen Orten und setzen Sie sie nicht Regen aus. Sorgen Sie davon, dass der Arbeitsbereich gut beleuchtet ist. Verwenden Sie das Werkzeug nicht bei Vorhandsein entzündlicher Flüssigkeiten oder Gase!
■ Kinder und Tiere fern halten. Alle beistehenden Personen sollen den Schutzbrillen tragen und sicheren Abstand zum Arbeitsbereich halten. Lassen Sie Besucher das Werkzeug und das Veränderungskabel nicht berühren, während es sich im Betrieb befindet.
Betätigten Sie das Werkzeug nicht mit Gewalt. Es wird die Arbeit mit der Geschwindigkeit für die es ausgelegt wurde better und{sicherer erledigen.
Benutzen Sie das richtige Werkzeug. Überlasten Sie das Werkzeug oder Anbauteile nicht. Benutzen Sie es nicht für Aufgaben, für die es nicht geeignet ist.

Deutsch

• Verwenden Sie ein passendes Verlängerungskabel. Stellen Sie sichere, dass das Verlängerungskabel in gutem Zustand ist. Verwenden Sie nur ein Kabel, das für den Strom, den Ihr Produkt zieht, stark genug ist. Ein unterdimensioniertes Kabel führt zu einem Spanningsabfall, der Überhitzung und Leistungsverlust verursicht.
  Kleiden Sie sich den Umständen entsprechend! Tragen Sie keine lockere Kleidung, Handschuhe, Krawatten oder Schmuck! Diese konnten sich verfangen und Sie in die beweglichen Teile zieren. Für Außenarbeiten empfehlen wir Gummihandschuhe und rutschfestes Schuhwerk (Stiefel mit Gummisohle). Tragen Sie außer dem eine schützende Haarbedeckung zum Zurückhalten länger Haare.
  Tragen Sie immer eine Sicherheitsbrille mit Seitenchutz. Gewöhnliche Brillen haben nur schlagfeste Glaser; sie sind KEINE Sicherheitsbrillen.
  Sichern Sie das Werkstück. Verwenden Sie Klammern oder eine Klemme, um das Werkstück zu halten, sofern dies practikabel ist; das ist sicherer, als die Verwendung ihrer Höhe und Sie haben dadurch beiden Höhe zur Bedienung des Werkzeugs frei.
  Nicht überstrecken. Sorgen Sie jederzeit für einen festen Stand und ein gutes Gleichgewicht.
  ■ Pflegen Sie Werkzeuge. Halten Sie Werkzeuge für eine bessere und sichere Leistung scharf und sauber. Befolgen Sie die Anweisungen zum Ölen und dem Austausch von Zubehörteilen. Überprüfen Sie Werkzeugkabel regelmäßig und{lassen Sie sie bei Beschädigung durch einen autorisierten Kundendienst reparieren. Überprüfen Sie Verlängerungskabel regelmäßig und tauschen Sie sie bei Beschädigung aus. Halten Sie die Griffe trocken, sauber und frei von Öl und Schmierstoffen.
  Trennen Sie die Werkzeuge von der Stromquelle. Alle Werkzeuge sollenen bei längerem Nichtgebrauch, vor einer Wartung, oder beim Wechsel von Zubehörteilen, Klingen, Bits, Schneidvorrichtungen usw. vom Stromnetz getrennt werden. Ziehen Sie den Stecker aus der Steckdose bevor Sie Einstellungen vormehmen oder Wartungsarbeiten durchführten.
  ■ Verhindern Sie ein unbeabsichtigtes Einsatz! Achten Sie darauf, dass Geräte ausgeschaltet sind, wenn Sie sie einstecken.
• Verwenden Sie empfohlenes Zubehör. Lesen Sie die Bedienungsanleitung für Informationen über empfohlenes Zubehör. Die Benutzung von ungeeignetem Zubehör kann zu Verletzungsgefahr führen.
  ■ Stellen Sie sich niemals auf das Werkzeug. Bei einem Kippen des Werkzeugs oder bei unbeabsichtigtem Kontakt mit dem Werkzeug können

schwere Verletzungen verursacht werden.
Überprüfen Sie beschädigte Teile. Vor dem weiteren Einsatz des Werkzeugs muss eine beschädigte Schutzvorrichtung oder ein anderes beschädigtes Teil sorgfältig überprüft werden um festzustellen ob es seine Funktion erfüllt. Kontrollieren Sie, ob sich bewegende Teile Spiel haben oder klemmen, Teile oder Halterungen gebrochen sind oder ein anderer Zustand den Betrieb beeinträchtigen konnte. Eine beschädigte Schutzvorrichtung oder ein anderes beschädigtes Teil muss von einer autorisierten Service Werkstatt ordnungsgemäß repariert oder ersetzt werden, um die Gefahr von Körperverletzungen zu vermeiden.
Arbeiten Sie in der richtige Zuführrichtung. Führten Sie ein Werkstück auf die Trennscheibe bzw. Schnittvorrichtung zu und ausschließlich entgegen der Drehrichtung der Trennscheibe bzw. Schnittvorrichtung.
Lassen Sie das Werkzeug während es sich in Betrieb befindet niemals unbeaufsichtigt. Schalten Sie den Strom aus. Lassen Sie das Werkzeug nicht zurück bevor es nicht vollständig zum Stillstand gekommen ist.
Schützen Sie ihre Lungen! Tragen Sie eine Gesichts- oder Staubmaske falls das Schneiden eine Staubentwicklung verursachen sollen.
Schützen Sie Ihr Gehör! Tragen Sie während längerer Anwendungszeiträume Gehorschutz.
Das Stromkabel nicht überstrapazieren. Ziehen Sie niemals am Kabel, um diese aus der Steckdose zuziehen. Halten Sie das Kabel von Hitze, Öl und scharfen Kanten fern.
■ Belassen Sie die Schutzvorrichtung jederzeit an ihrem Platz und halten Sie sie Funktionstüchtig.
Hände vom Schnittbereich fern halten. Halten Sie die Hände von der Trennscheibe fern! Fassen Sie nicht unter das Werkstück oder um das Werkstück herum oder über die Trennscheibe während die Trennscheibe sich dreht. Versuchen Sie nicht, geschnittenes Material zu entfernen, während die Scheibe noch lauft.
Die Trennscheibe lauft nach dem Ausschalten weiter.
Arbeiten Sie niemals in einer explosiven Atmosphäre. Der normale Zündfunke des Motors konnte Gase entzüden.
■ Überprüfen Sie Werkzeugkabel regelmäßig. Falls beschädigt, halten Sie es durch einen qualifizierten Techniker bei einem autorisierten Kundendienst reparieren.
■ Überprüfen Sie Verlängerungskabel regelmäßig

und tauschen Sie sie bei Beschädigung aus.

■ Erden Sie alle Werkzeuge. Falls das Werkzeug mit einem Stecker mit drei Stiften versehen ist, muss er in eine entsprechende Steckdose mit drei Öffnungen gesteckt werden.
Wenden Sie sich an einen qualifi zierten Elektriker oder den Kundendienst, falls Sie die Anweisungen zur Erdung nicht vollkommen verstanden haben, oder falls Sie im Zweifel sind, ob das Produkt ordnungsgemäß geerdet ist, oder nicht.
■ Verwenden Sie nur die vorgesehene Elektrogeräte: Dreiadrige Verlängerungskabel mit Schutzsteckern mit drei Stiften und dreipolige Steckdosen, die den Stecker des Werkzeugs aufnehmen.
■ Nehmen Sie am mitgelieferten Stecker keine Veränderungen vor! Falls der Stecker nicht zu der Steckdose passst, halten Sie durch einen qualifi zierten Elektriker eine ordnungsgemäß Steckdose installieren.
■ Halten Sie das Werkzeug trocken, sauber und frei von Öl und Fett. Benutzen Sie zum Reinigen immer einen sauberen Lappen. Verwenden Sie die Bremsflüssigkeit, Benzin, Produkte auf Erdölbasis oder Lösungsmittel um das Werkzeug zu reinigen.
■ Bleiben Sie aufmerksam und behalten Sie die Kontrolle. Achten Sie auf das, was sie tun, und setzen Sie ihren gesunden Menschenverstand ein. Arbeiten Sie mit dem Gerät nicht, wenn Sie mäde sind. Hetzen Sie sich nicht.
- Verwenden Sie das Gerät nicht, falls der Schalter es nicht ein- und ausschaltet. Lassen Sie schadhafte Schalter durch eine autorisierte Service Werkstatt austauschen.
■ Verwenden Sie nur die vorgesehen Trennscheiben. Verwenden Sie keine Trennscheiben, die nicht über die richtige Lochgroße verfügen. Verwenden Sie niemals defekte oder falsche Unterlegscheiben oder Wellenmuttern. Die maximale Trennscheibengrösse Ihrres Fliesenschneiders beträgt 178 mm. Alle verwendeten Klingen müssen unter Einhaltung von EN13236 hergestellt sein. Verwenden Sie niemals eine Schnittklinge mit einer niedrigeren Geschwindigkeitskategorie, als das Werkzeug.
Vergewissern Sie sich, dass alle Vorrichtungen fest sitzen, bevor Sie mit dem Schnitt beginnen.
■ Berühren Sie während des Betriebs niemals die Trennscheibe oder andere bewegliche Teile.
Starten Sie niemals ein Werkzeug solange die rotierende Komponente in Kontakt mit dem Werkstück stehen.
Arbeiten Sie mit dem Gerät nicht, während Sie

unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

■ Verwenden Sie für die Wartung nur Originalersatzteile. Die Verwendung anderer Teile kann gefährlich sein oder eine Beschädigung des Produkts verursachen.
- Verwenden Sie ausschließlich das in dieser Anleitung bzw. in Nachträgen aufgeführte Zubehör. Die Verwendung von Zubehör, das nicht aufgeführ ist, kann zu Verletzungen führen. Anweisungen zum sicheren Umgang mit Zubehör liegt dem Zubehör bei.
Prufen Sie alle Einstellungen genau nach. Vergewissern Sie sich, dass die Trennscheibe fest sitszt und keinen Kontakt mit der Säge oder dem Werkstück hat bevor Sie das Werkzeug an die Stromversorgung anschließen.

FLIESENSCHNEIDER SICHERHEITSWARNUNGEN

Sichern Sie das Werkstück immer gut mit Hilfe der Anlegekante bzw. des Stellblocks.
Stehen Sie niemals im Laufweg der Trennscheibe und halten Sie Körperteile aus thisem heraus.
Versuchen Sie niemals eine verklemmte Trennscheibe zu offen, ohne zunachst den Fliesenschneider auszuschalten und vom Stromnetz zu trennen.
Falls das Stromkabel beschädigt sein sollte, dar es, um jegliche Risiken zu vermeiden, ausschließlich durch den Hersteller oder ein autorisiertes Kundendienstzentrum ausgetauscht werden.
■Vermeiden Sie schwer durchzuführende Arbeitsvorgänge und Handpositionen bei denen ein platzliches Verrutschen dazu führren kann, dass ihre Hand in das Schnittwerkzeug besteht.
Vergewisern Sie sich, dass der Arbeitsbereich ausreichend ausgeleucht ist, so dass Sie das Werkstück gut sehen, und, dass die Betriebssicherheit auf keine Weise eingeschränkt wird, bevor Sie mit dem Fliesenschneider irgendwelche Arbeiten durchfuhren.
Schalten Sie den Fliesenschneider immer erst aus, bevor Sieihn vom Stromnetz trennen, um ein unbeabsichtigtes Einsatzen beim erneuten Anschließlich an das Stromnetz zu vermeiden.
Dieses Werkzeug sollte über die folgenden Markierungen verfügen:

Augenschutzragen.
- Verwenden Sie die Trennscheiben-Schutzvorrichtung fur alle Arbeiten, fur die sie sich einsetzen lasst.
- Trennen Sie den Fliesenschneider vor der Wartung, zum Wechseln der Trennscheiben und vor einer Reinigung vom Stromnetz.

Deutsch

• Verwenden Sie das Werkzeug ausschließlich mit Trennscheiben mit glatten Rändern, die keine Öffnungen, Furchen oder Zähne aufweisen.
  Tauschen Sie beschädigte Trennscheiben vor dem Betrieb aus.
• Füllen Sie die Wasserwanne nichthigher als die durch die Markierungslinie angezeigte Höhe.

Bewahren sie diese anleitung auf. Lesen Sie sie regelmäßig nach und verwenden Sie sie zur Einweisung anderer Anwender. Sollten Sie these Werkezeug jemandem leihen, geben Sie dieser Person auch diese Anleitung.

ELEKTRISCHE VERBINDUNG

Dieses Werkzeug wird durch einen prazise konstruierten Elektromotor betrieben. Es sollte an eine Stromversorgung mit 220-240 V Wechselstrom (normaler Haushaltsstrom) mit 50 Hz angeschlossen werden. Betreiben Sie these Produkte nicht mit Gleichstrom (DC). Ein größerer Spannungsabfall verursicht Leistungsverlust und der Motor überhützt sich. Falls die Säge nicht Funktioniert, nachdem sie an eine Steckdose angeschlossen wurde, überprüfen Sie die Stromversorgung.

GESCHWINDIGKEIT UND LEITUNGsfUHRUNG

Die Leerlaufgeschwindigkeit theses Werkzeugs beträgt ungebär 2,900 U/min. Diese Geschwindigkeit ist nicht konstant und vermindert sich unter Belastung oder einer geringeren Stromspannung. Für die Stromspannung ist die Verdrahtung in einer Werkstatt ebenso wichtig, wie die angegebene Motorleistung. Ein Stromnetz, das nur für Beleuchtung ausgelegt ist, kann den Motor eines Elektrowerkzeugs nicht ausreichend versorgen. Ein Kabel, das für eine kurze Distanz ausreicht, ist möglicherweise für eine größere Distanz nicht geeignet. Ein Anschluss, der dazu geeignet ist, ein Elektrowerkzeug zu unterstützen, ist möglicherweise nicht dazu geeignet, zwei oder drei Werkzeuge zu unterstützen.

ANWEISUNGEN ZUR ERDUNG

Siehe Abbildung 1.

Dieses Produkt muss geerdet werden. Im Falle einer Funktionstörung oder eines Defekts sorgt die Erdung für einen Weg des gingsten Widersstandes für die elektrische Spannung und verringgert so das Risiko eines Stromschlags. Dieses Werkzeug verfügbar über ein Stromkabel mit einem Schutzleiter und einem Schutzstecker. Der Stecker muss in eine entsprechende Steckdose, die ordnungsgemäß installiert und gemäßSAMTlicher regionaler Vorschriften und Verordnungen geerdet ist, gesteckt werden.

Nehmen Sie am mitgelieferten Stecker keine Veränderungen vor! Falls der Stecker nicht zu der Steckdose passt, halten Sie durch einen qualifi zierten Elektriker eine ordnungsgemäß Steckdose installieren.

WARNING

Der nicht ordnungsgemäß Anschluss des Schutzsteckers birgt die Gefahr eines Stromschlags! Falls das Kabel repariert oder ausgetauscht werden muss, verbinden Sie den Erdungsdraht nicht mit einem der beiden Anschlusspunkte. Der Draht mit der grünfarbigen Isolierung (mit oder ohne gelbe Streifen) ist der Erdungsdraht.

Wenden Sie sich an einen qualifi zierten Elektriker oder den Kundendienst, falls Sie die Anweisungen zur Erdung nicht vollkommen verstanden haben, oder falls Sie im Zweifel sind, ob das Produkt ordnungsgemäß geerdet ist, oder nicht.

Repairen oder ersetzen Sie beschädigte oder verschissene Kabel unverzüglich.

Falls das Stromkabel beschädigt sein sollte, darf es, um jegliche Risiken zu vermeiden, ausschließlich durch den Hersteller oder ein autorisiertes Kundendienstzentrum ausgetauscht werden.

Schlieben Sie das Produkt nur an einen Stromkreis an, der über dieselbe Konfi guration verfügt, wie der Stecker. Verwenden Sie these Produkt nicht mit einem Adapter.

Für eine höhere Sicherheit und Zuverlösigkeit,müssen alle Reparaturen von einem autorisierten Ryobikundendienst durchgefuhrt werden.

Die Stromkreise bzw. Steckdosen, die für den Fliesenschneider verwendet werden, müssen über Fehlerstromschutzeinrichtungen verfügen. Es gibt Steckdosen mit eingebauter Fehlerstromschutzschaftung, die für diese Sicherheitsmaßnahme verwendet werden können.

Falls der Fliesenschneider zusammen mit einem Verlängerungskabel verwendet wird, vergewissem Sie sich, dass die Verbindung von Werkzeugkabel und Verlängerungskabel nicht auf dem Boden liegt. Zusatzgeräte sollen den immer an eine Wandsteckdose angeschlossen werden und nicht an einen Anschluss an dem Verlängerungskabel an dem auch das Werkzeug angeschlossen ist.

Falls kein geschützter Ausgang vorhanden sein sollte, verwenden Sie den Fliesenschneider nicht, bis der Ausgang ausgetauscht werden kann oder zusätzlicher Schutz zur Verfügung stehen. Diese zusätzlichen Schutzvorrichtungen erhalten Sie bei ihrem öffentlich Handler.

POSITION DES FLIESENSCHNEIDERS

Siehe Abbildung 2.

Um zu verhindern, dass der Werkzeugstecker oder die Steckdose Nass werden, positionieren Sie den Fliesenschneider an einem an einer Wand angebrachten

Ausguss, so dass vermieden wird, dass Wasser auf die Steckdose oder den Stecker tropf. Der Benutzer sollte für eine "Tropfen-Schaufe" in dem Kabel, das den Fliesenschneider mit der Steckdose verbindet, sorgen. Die "Tropfen-Schaufe" ist der Teil des Kabels, der sich unterhalb der Steckdose bzw. der Verbindung mit dem Verlängerungskabel befindet und verhindert, dass Wasser am Kabel entlanglauf und in Kontakt mit der Steckdose gerät.

Trennen Sie das Kabel NICTV vom Stromkreis, falls der Stecker oder die Steckdose Nass sein sollenten. Trennen Sie die Sicherung oder den Leistungsschalter, die das Werkzeug mit Strom versorgen und stecken Sie es dann aus; dann konnen Sie es auf Wasser im Auslass untersuchen.

WARNING

Um einen elektrischen Schlag zu vermeiden, halten Sie all Verbindungen trocken und vom Boden entfernt. Berühren Sie den Stecker nicht mit nassen Handen.

TECHNISCHE DATEN

Produkt-Spezifikationen
Elektrische Spannung 220 - 240 V
Leistung	500 W
Leerlaufdrehzahl	2,900 rpm
Gewicht	15,5 kg (N.W.)
Produktmerkmale
Tischgroße	381 mm x 502 mm
Tischhöhe vom Schrank zum Tisch	181 mm
Material-Spezifikationen
Tischmaterial	Edelstahl
Standmaterial	Stahlrohr
Schnittwerkzeuge/Kapazität
Trennscheibendurchmesser	178 mm
Trennscheibe Typ	Diamant
Innendurchmesser der Trennscheibe	25,4 mm
Maximale Schnitttiefe	33 mm

Gemäß EN 61029 gemessene Werte A-bewerteter Schaldruckpegel Unsicherheit K 3 dB(A)	LpA = 61,0 dB(A)
Gemäß EN 61029 gemessene Werte A-bewerteter Schallleistungspegel Unsicherheit K 3 dB(A)	LwA = 77,0 dB(A)

MACHEN SIE SICH MIT DEM FLIESENSCHNEIDER VERTRAUT

178 mm Fliesentrennscheibe

— Eine 178 mm Trennscheibe für Fliesen wird mit ihrer Säge mitgeliefert.

Schragtisch

• Schragschnitt mit 22,5° und 45° können mit dem Schragtisch durchgeführt werden.

Griffe

• Der Fliesenschneider verfügt an der linken und rechten Seite über komfortable Griffe zum Hebenn und Tragen.

Gehrungsschiene

Die Gehrungsschiene lasst sich auf diagonale Schnittte und Gehrungsschnittte flexibel einstellen.

Motor

• Diese Maschine verfügbar über einen starken Motor mit ausreichend Kraft, um auch schwierige Schnitte durchzuführen.

Anlagekante

Die Anlagekante lasst sich flexibel für Querschnitte und die Benutzung der Gehrungsschiene einstehen.

Fliesenschneider-Tisch

• Dieser Fliesenschneider wird mit einem Tisch für höhere Mobilität und Komfort geliefert.

Trennscheiben-Schutzvorrichtung

Die Schutzvorrichtung der Trennscheibe bietet Spritzschutz

ZUSAMMENBAU

ANBRINGEN DER TRENNSCHEIBEN-SCHUTZVORRICHTUNG

Siehe Abbildung 5-6.

1. Entfernen Sie den Schragtisch.
2. Bringen Sie die L-formige Trennscheiben-Schutzvorrichtung an der Leiste unterhalb des Tisches hinter der Trennscheibe an.
3. Montieren Sie die Schrauben an dem Tisch und durch die Trennscheiben-Schutzvorrichtung, undziehen Sie sie fest.

Deutsch

BITTE BEACHTEN: Achten Sie darauf, dass die Trennscheiben-Schutzvorrichtung auf die Trennscheibe ausgerichtet ist, so dass sie nicht in den Weg von zu schneidendem Material gerät.

1. Richten Sie die Trennscheiben-Schutzvorrichtung auf die Scheibe aus und schiben Sie sie über die Klammer. Richten Sie die Öffnungen in der Trennscheiben-Schutzvorrichtung auf den Schlitz in der Klammer für die Trennscheiben-Schutzvorrichtung aus.

BITTE BEACHTEN: Stellen Sie die Scheiben-Schutzvorrichtung immer waagerecht zum Tische ein und etwasHigher, als die Fliesendicke. Die Trennscheiben-Schutzvorrichtung darf die Fliese nicht berühren.

1. Installieren Sie die Sechskantschraube durch Trennscheiben-Schutzvorrichtung und Klammer.
2. Drehen Sie den Knopf auf die Schraube undziehen Sie in der gewündsten Höhe fest.
3. Tauschen Sie den Schragtisch aus.
   BITTE BEACHTEN: Die Trennscheiben-Schutzvorrichtung wird werksseitig vormontiert. Für Einstellungen und Wartung nicht auseinanderbauen.

ANBRINGEN DER BRUCHKANTE

Siehe Abbildung 7.

1. Drehen Sie den Knopf an der Anlegekante zum Lösengegen den Uhrzeigersinn.
2. Schieber Ben Sie die Anlagekante auf die Seite des Tisches.
3. Verwenden Sie die Skala der Anlegekante an der Vorder- und Hinterseite des Tisches, um die Anlegekante auf die gewünschte Schnittbrite einzustellen.
4. Drehen Sie den Knopf der Anlegekante zum Festziehen im Uhrzeigersinn.

ANBRINGEN DER GEHRUNGSSCHIENE

Siehe Abbildung 7.

1. Stellen Sie die Bruchkante auf die gewünschte Position ein und sichern Sie sie.
2. Schieberen Sie die Gehrungsschiene von vorne auf die Anlagekante.
3. Stellen Sie mit Hilfe der Winkelskala den gewünschten Winkel ein undziehen Sie den Knopf fest.

MONTAGE DES TISCHES

Siehe Abbildung 8-9.

Die Stutzwinkel und Tischbeine haben zum einfacheren Zusammenbau die entsprechenden Buchstaben.

Benötigtes werkzeug: Einstellbarer Schraubenschlüssel oder 13 mm Schraubenschlüssel und Kreuzschlitzschraubenzieher.

1. Führn Sie die Tischbeine mit der Aufschrift "A"in

die Endrohren der Tischklammern mit der Aufschrift "A". Die abgewinkelten Enden der Tischbeine sollenn voneinander fort gerichtet sein, so dass sie ein "V" bilden. Richten Sie die Öffnungen für die Hardware aus. Wiederholen Sie dies mit den zweiten Stützwinkeln und den als "B" markierten Beinen.

1. Führn Sie die Beine in die Klammern. Bein "B" ruht auf der äußerten Seite. Bein "A" ruht auf der äußerten Seite. Richten Sie die Öffnungen in den Klammern und Beinen aufeinander aus. Installieren Sie die Hardware durch die Löcher.
2. Ziehen Sie die Hardware mit einem Schraubenschlüssel fest.
3. Setzen Sie den Tisch auf einen ebenen Untergrund und richten Sie die Kerben unter dem Fliesenschneider auf die Klammern des Tisches aus. Setzen Sie den Tisch auf die Auflage.
4. Achten Sie darauf, dass der Fliesenschneider gerade und auf einem festen Untergrund stehen.

ANBRINGEN DES ÜBERLAUFABLAUFS

Siehe Abbildung 10.

1. Entfernen Sie den Schragtisch.
2. Finden Sie die Öffnung am Boden des Wassertanks.
3. Drucken Sie den Überlauf-Ausfluss fest in das Loch.
4. Tauschen Sie den Schrägtisch aus.

MONTAGE DER LASCHEN

1. Drehen Sie das Gehäuse des Fliesenschneiders um.
2. Richten Sie die Schraubenlocher der Laschen auf die Schraubenlocher an der Unterseite des Fliesenschneidergehauses aus.
3. Führn Sie die Schrauben ein und ziehen Sie sie fest.

BEFULLEN DES WASSERTANKS

Siehe Abbildung 11.

1. Entfernen Sie den Schragtisch.

2. Befüllen Sie den Wassertank bis zur Markierungslinie mit sauberem Leitungswasser.
   BITTE BEACHTEN: Der Überlauf-Abfluss verhindert ein Überlaufen.

3. Tauschen Sie den Schrägtisch aus.

WECHSELN DES TANKWASSERS

1. Stecken Sie den Fliesenschneider aus.
2. Entfernen Sie den Überlauf-Abfluss und entleeren Sie das Wasser in einen Eimer.Lassen Sie das Wasser nicht auf den Boden oder um die Maschine herum spritzen.
3. Entsorgen Sie Abwasser gemäß den örtlichen Bestimmungen.

Deutsch

BETRIEB

WARNING

Bleiben Sie, auch nachdem Sie sich mit ihrem Gerät vertraut gemacht haben, stets wachsam. Denken Sie daran, dass eine sekundenlange Unkonzentriertheit genügen kann, um eine schwere Verletzung zu verursachen.

WARNING

Tragen Sie stets eine Sicherheits- oder Schutzbrille mit Seitenschutz, wenn Sie mit Geräten arbeiten. Die Missachtung dieser Anweisung kann dazu führen, dass Fremdkörper in ihre Augen sprinten und schwere Augenverletzungen verursachen.

WARNING

Verwenden Sie nur vom Hersteller empfohlene Komponenten oder Zubehörteile für diesen Gerät. Die Verwendung von nicht empfohlenen Komponenten oder Zubehörteilen kann schwere Verletzungsrisiken auslösen.

TESTEN SIE VOR DEM EINSATZ DEN FEHLERSTROM-SCHUTZSCHALTER

1. Stecken Sie den Fehlerstromschutzschalter in die Steckdose.
2. Drücken Sie die Reset-Taste. Die Betriebsanzeige sollte aufleuchten.
3. Drücken Sie die Test-Taste. Die Betriebsanzeige sollen ausgehen.

WARNING: Benutzen Sie das Werkzeug nicht, wenn der Fehlerstromschutzschalter den Test nicht besteht. Konsultieren Sie einen qualifizierten Elektriker.

1. Drucken Sie die Reset-Taste um den Fehlerstromschutzschalter zu aktivieren.

ANWENDUNGSBEREICHE

Sie können theses Werkzeug für die unter aufgeführten Zwecke verwenden:

Gradlinige Schnitte wie Querschnitte, Gehrschnitte, Langsschnitte und Schragschnitte

BITTE BEACHTEN: Der Fliesenschneider wurde zum Schneiden von künstlich hergestelltten Fliesen, Fußbodenplatten, Natursteinprodukten und Fliesenmaterialien aus Naturstein entwickelt.

Ein/Aus Schalter

Der Fliesenschneider verfügt über einen leicht zugänglichen EIN/AUS Schalter an der Schiene an der Vorderseite.

Ausschalten der Säge:

Drucken Sie zum AUSschaften den roten Knopf (O).

Einschalten der Säge:

Drucken Sie zum EINschalten den grünen Knopf (I).

Sperren Ihr Säge:

Ziehen Sie bei AUSgeschaltetem Fliesenschneider den Stecker aus der Steckdose.

WARNING

Achten Sie IMMER darauf, dass Ihr Werkstück keinen Kontakt mit der Trennscheibe hat bzw. sie den Schalter zum Einschalten des Werkzeugs betätigten. Die Nichtbeachtung dieser Warnung kann verursachen, dass das Werkstück zurück auf den Benutzer geschleudert wird, was zu schweren Verletzungen führen kann.

WARNING

Um das Risiko eines unbeabsichtigten Startens zu verringern, vergewissern Sie sich immer, dass der Schalter sich in der AUS Position befindet, bevor Sie das Gerät an die Stromquelle anschlieben. Schalten Sie den Schalter im Fall eines Stromausfalls, oder wenn das Werkzeug nicht benutz wird, AUS undziehen Sie den Stecker aus der Stromquelle. Dies verhindert, dass das Werkzeug verstehentlich startet, wenn der Strom zurückkehr.

VERWENDUNG DER ANLEGEKANTE UND DER GEHRUNGSSCHIENE

Siehe Abbildung 13.

Die Anlegekante kann links und rechts von der Trennscheibe verwendet werden.

1. Drehen Sie den Knopf an der Anlegekante zum Losen gegen den Uhrzeigersinn.
2. Stellen Sie die Anlegekante mit Hilfe der Anlegekantenskala, die sich an der Vorder- und Rückseite des Tisches befindet, auf die gewünschte Position ein, um die gewünschte Schnittbreite zu bestimmen.
3. Drehen Sie den Knopf zum Festziehen im Uhrzeigersinn.

EINSTELLLEN DER WINKEL

Stellen Sie die Bruchkante auf die gewünschte Position ein und sichern Sie sie.

1. Schieber Ben Sie die Gehrungsschiene von vorne auf die Anlagekante.
2. Stellen Sie mit Hilfe der Winkelskala den gewünschten Winkel ein undziehen Sie den Knopf fest.

Deutsch

SCHNEIDEN

Zeichnen Sie den Schnitt immer erst mit einem Markier-oder Fettstift vor. Falls die Fliese glänzend und nur schwer zu markieren ist, kleben Sie Abklebeband auf die Fliese und markieren Sie dann das Klebeband.

Ein haufiges Problem beim Schneiden ist das Abweichen von der markierten Linie. Wenn Sie von der Markierung abweichen, können Sie die Trennscheibe nicht wieder in die gewünschte Richtung führen, indem Sie die Fliese drehen. Ziehen Sie stattdessen das Werkzeug darüber und schneiden Sie die Fliese erneut, indem Sie ein kleines Stück der Fliese abschreiben bis die Trennscheibe wieder auf der Linie liegt.

Um diesen Problem zu vermeiden, verwenden Sie wann immer möglich für Querschnittte die Anlegekante, für Gehrungsschnittte die Gehrungsschiene und die verstellbare rechte Seite des Tisches für Schrägschnittte.

für einen Querschnitt

Siehe Abbildung 14.

Querschnitte sind gerade 90^ Schnitte. Das Material wird in einem 90^ Winkel an die Trennscheibe geführt, wobei die Trennscheibe senkrecht stehen.

1. Markieren Sie mit einem Filzstift oder einem Fettstift den Bereich auf dem Material, der geschritten werden soll.
2. Stellen Sie die Bruchkante auf die gewünschte Position ein und sichern Sie sie.
3. Legen Sie das Material auf den Tisch und drücken Sie es fest gegen die Bruchkante.
4. Vergewissern Sie sich bevor Sie den Fliesenschneider einschalten, dass das Material die Trennscheibe nicht berührt.
5. Schalten Sie den Strom ein.
6. Lassen Sie die Trennscheibe zunachst mit voller Geschwindigkeit laufen und warten Sie bis die Trennscheibe feucht ist, bevor Sie das Material auf die Scheibe zu führen.
7. Halten Sie das Material fest gegen Anlagekante und führen Sie es auf die Trennscheibe zu.
8. Schalten Sie den Fliesenschneider nachdem der Schnitt ausgeführrt wurde AUS. Warten Sie bis die Trennscheibe komplett angehalten hat, bevor Sie Material entfern.

Für einen 45^ Diagonalschnitt

Siehe Abbildung 15.

45° Diagonalschnittte werden auch "Langpunkt zu Langpunkt Schnitte" genannt.

1. Markieren Sie mit einem Filzstift oder einem Fettstift den Bereich auf dem Material, der geschritten werden soll.
2. Stellen Sie die Anlagekante auf die gewünschte Breite

ein undziehen Sie den Knopf fest,um sie zu sichern.

1. Schieberen Sie die Gehrungsschiene von vorne auf die Anlagekante.
2. Stellen Sie die Gehrungsschiene mit Hilfe der Skala auf 45^ ein undziehen Sie den Knopf fest.
3. Vergewissern Sie sich bevor Sie den Fliesenschneider einschalten, dass das Material die Trennscheibe nicht berührt.
4. Schalten Sie den Strom ein.
5. Lassen Sie die Trennscheibe zunachst mit voller Geschwindigkeit laufen und warten Sie bis die Trennscheibe feucht ist, bevor Sie das Material auf die Scheibe zu führen.
6. Halten Sie das Material fest gegen die Gehrungsschiene und führen Sie sie an der Anlagekante entlang. führen Sie das Material auf die Trennscheibe zu.
7. Schalten Sie den Fliesenschneider nach dem der Schnitt ausgeführrt wurde AUS. Warten Sie bis die Trennscheibe komplett angehalten hat, bevor Sie Material entfern.

für einen Gehrungsschnitt

Siehe Abbildung 16.

Gehrangsschnitte werden zum Schneiden von außeren und inneren Ecken an Material, Zier- und Bodenleisten verwendet, wobei der Winkel der Trennscheibe zum Material einen anderen Wert als 90^ hat. Gehrangsschnitte haben die Tendenz beim Schneiden zu "wandern". Dies kann dadurch kontrolliert werden, dass das Werkstück fest gegen die Gehrangsschiene gehalten wird.

1. Markieren Sie mit einem Filzstift oder einem Fettstift den Bereich auf dem Material, der geschritten werden soll.
2. Stellen Sie die Anlagekante auf die gewünschte Breite ein undziehen Sie den Knopf fest,um sie zu sichern.
3. Schiebern Sie die Gehrungsschiene von vorne auf die Anlagekante.
4. Stellen Sie die Gehrungsschiene mit Hilfe der Winkelskala auf den gewürschten Winkel ein undziehen Sie den Knopf fest.
5. Vergewissern Sie sich bevor Sie den Fliesenschneider einschalten, dass das Material die Trennscheibe nicht berührt.
6. Schalten Sie den Strom ein.
7. Lassen Sie die Trennscheibe zunachst mit voller Geschwindigkeit laufen und warten Sie bis die Trennscheibe feucht ist, bevor Sie das Material auf die Scheibe zu führen.
8. Halten Sie das Material fest gegen die Gehrungsschiene und führen Sie an der Anlagekante entlang. führen Sie das Material auf die Trennscheibe zu.
9. Schalten Sie den Fliesenschneider nach dem der Schnitt ausgeführrt wurde AUS. Warten Sie bis die Trennscheibe komplett angehalten hat, bevor Sie Material entfernen.

Deutsch

Für einen L-Schnitt

Siehe Abbildung 17.

L-Schnitte sind Schnitte, die ein Stück einer Fliese entfernen, so dass diese in eine Ecke, um einen Schrank, oder an eine Leiste passt, und erfolgen durch zwei einzeln Schritte.

BITTE BEAuchtEN: Überschneiden Sie nur am Fuß bzw. der Unterseite des zu schneidenden Materials.

1. Schneiden Sie das Material gemäß den Anweisungen für Querschnittte auf die gewünschte Breite.
2. Stellen Sie die Bruchkante auf die gewünschte Position ein und sichern Sie sie.
3. Legen Sie das Material auf den Tisch und drücken Sie es fest gegen die Bruchkante.
4. Vergewissern Sie sich bevor Sie den Fliesenschneider einschalten, dass das Material die Trennscheibe nicht berührt.
5. Schalten Sie den Strom ein.
6. Lassen Sie die Trennscheibe zunachst mit voller Geschwindigkeit laufen und warten Sie bis die Trennscheibe feucht ist, bevor Sie das Material auf die Scheibe zu führen.
7. Halten Sie das Material fest gegen Anlagekante und führen Sie es auf die Trennscheibe zu.
8. Schneiden Sie tief genug in das Material ohne darauf zu überschneiden.
9. Schalten Sie den Strom aus.
10. Drehen Sie das Material um und führen Sie einen Schnitt entlang der Markierung durch. Überschneiden Sie diesen Mal die andere Linie, das geschnittene Stück sollen sich dann vom restlichen Material losen.
11. Schalten Sie den Strom ein.
12. Lassen Sie die Trennscheibe zunachst mit voller Geschwindigkeit laufen und warten Sie bis die Trennscheibe feucht ist, bevor Sie das Material auf die Scheibe zu führen.
13. Schalten Sie den Fliesenschneider nach dem Schmitt ausgeführrt wurde AUS. Warten Sie bis die Trennscheibe komplett angehalten hat, bevor Sie Material entfern.

für einen Schragschnitt

Siehe Abbildung 18-19.

Schraggschnitte mit 22,5^ und 45^ können mit dem Schragtisch durchgeführt werden.

1. Markieren Sie mit einem Filzstift oder einem Fettstift den Bereich auf dem Material, der geschritten werden soll.
2. Kippen Sie den Schrägtisch an.
3. Ziehen Sie an der Unterseite des Schrägtisches die beiden Tischbeine, so dass diese im rechten Winkel von der Platte abstehen.
4. Verwenden Sie die ersten Kerben in den Beinen, um

die Platte in einem Winkel von 22.5^ zu lagern.

1. Verwenden Sie die zweiten Kerben, um den Schragtisch auf den hochsten Winkel, 45^ einzustellen. BITTE BEACHTEN: Vergewissern Sie sich, dass der Schragtisch gut gesichert ist, bevor Sie mit dem Schnitt beginnen.
   Klappen Sie die Beine aus legen Sie den Schragtisch für einen 22,5^ bzw. 45^ Winkel flach hin.
2. Schalten Sie den Strom ein.
3. Lassen Sie die Trennscheibe zunachst mit voller Geschwindigkeit laufen und warten Sie bis die Trennscheibe feucht ist, bevor Sie das Material auf die Scheibe zu führen.
4. Halten Sie das Material fest gegen den Schrägtisch und führen Sie es auf die Trennscheibe zu.
5. Schalten Sie den Fliesenschneider nach dem der Schnitt ausgeführrt wurde AUS. Warten Sie bis die Trennscheibe komplett angehalten hat, bevor Sie Material entfern.

WARTUNG UND PFLEGE

WARNING

Verwenden Sie für die Wartung nur Originalersatzteile. Die Verwendung anderer Teile kann gefährlich sein oder eine Beschädigung des Produkts verursachen.

WARNING

Tragen Sie beim Arbeitsen mit motorbetriebenen Werkzeugen oder beim Wegblasen von Staub immer eine Schutzbrille mit Seitenchutz. Tragen Sie außer dem bei staubigen Arbeitsen eine Atemschutzmaske.

WARNING

Falls das Stromkabel beschädigt sein sollte, darf es, um jegliche Risiken zu vermeiden, ausschließlich durch den Hersteller oder ein autorisiertes Kundendienstzentrum ausgetauscht werden.

WARNING

Für eine höhere Sicherheit und Zuverlösigkeit,müssen alle Reparaturen von einem autorisierten Ryobi-Kundendienst durchgefuhrt werden.

ALLGEMEINE WARTUNG UND PFLEGE

Vermeiden Sie beim Reinigen der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Kunststoffe sind anfällig gegen die verschiedene Arten vonkommenziellen

GBESITNLPDESEFINRUPLCZHUROLVLTEEHRSGKGRTRFR

Deutsch

Reinigungsmitteln und können durch deren Verwendung beschädigt werden. Verwenden Sie saubere Tücher um Verunreinigungen wie Staub, Öl, Schmierstoffe usw. zu entfernen.

WARNING

Lassen Sie niemals Bremsflüssigkeiten, Benzin, Produkte auf Erdölbasis, Peneträre usw. mit den Plastikteilen in Kontakt geraten. Chemikalien können Plastik beschädigen, aufweichen oder zerstoren, was zu schweren Verletzungen führen kann.

Ölen

Alle Lagerelemente in thisem Werkzeug sind mit genug qualitativ hochwertigem Schmiermittel für die gesamte Lebensdauer unter normalen Betriebsbedingungen geöhlt.

Fliesentrennscheibe

Für optimale Leistung und Sicherheit empfehlen wir die Verwendung der 178 mm Trennscheibe, die mit ihrem Fliesenschneider mitgeliefert wurde. Weitere Trennscheiben in der gleichen Qualität erhalten Sie bei ihrem Handler.

WARNING

Verwenden Sie keine Trennscheiben, die für eine geringere Leerlaufdrehzahl, als die, die diesen Werkzeug aufweist, ausgelegt sind. Die Nichtbeachtung dieser Warnung kann zu Verletzungen führen. Verwenden Sie keine Trennscheiben mit Rissen, Lücken oder Zähen!

WECHSELN DER TRENNSCHEIBE

Siehe Abbildung 20.

WARNING

178 mm ist die maximale Trennscheibengröse des Fliesenschneiders. Verwenden Sie niemals eine Trennscheibe, deren Stärke so hoch ist, dass es nicht möglich ist, den Trennscheibenflansch auf der Gewindespitze der Spindel anzubringen. Größere Trennscheiben geraten in Kontakt mit der Trennscheiben-Schutzvorrichtung, während dickere Trennscheiben verhindern, dass die Scheibe ordnungsgemäß mit der Scheibenmutter auf der Spindel geschichert werden kann. Diese Situationen können zu schweren Unfallen mit schweren Verletzungen führen.

1. Stecken Sie die Sage aus.

2. Entfermen Sie den Schrägtisch.

3. Führn Sie den Sechskantschluss über die Wellenmutter der Trennscheibe. Schiebern Sie mit der anderen Hand den Wellen-Schraubenschluss auf die Trennscheibenwelle.

4. Halten Sie den Wellen-Schraubenschlussel gut fest, um zu verhindern, dass die Trennscheibe sich bewegt. Drehen Sie die Wellenmutter zum Lösen gegen den Uhrzeigersinn.
5. Entfernen Sie die Wellenmutter, den außeren Trennscheibenflansch und die Trennscheibe.
6. Tragen Sie einen Tropfen Öl auf den inneren Trennscheibenflansch, Dort wo dieser die Scheibe berührt, auf.

WARNING

Falls der Scheibenflansch abgenommen worden sein sollen, setzen Sieihn wieder auf, bevor Sie die Trennscheibe wieder auf die Spindel setzen. Nichtbeachtung kann einen Unfall verursachen, da die Trennscheibe nicht richtig befestigt wird! Verwenden Sie mit thisem Werkzeug niemals Trennscheiben, die Locher, Spalten oder Zähne aufweisen.

1. Setzen Sie die Trennscheibe auf die Welle, so dass die Pfeile auf der Trennscheibe gegen den Uhrzeigersinn gerichtet sind.
2. Tauschen Sie den äußerten Trennscheibenflansch aus. Das Doppel-"D" an der Spitze des Trennscheibenflansches wird auf die Spitze der Spindel ausgerichtet.
3. Ziehen Sie mit einem Schraubenschlüssel und dem Wellen-Schraubenschlüssel die Wellenmutter fest.
4. Tauschen Sie den Schrägtisch aus.

UMWELTSCHUTZ

Recyclen Sie die Rohstoffe anstatt sie in die Haushaltsabfälle zu geben. Zum Schutz der Umwelt müssen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden.

SYMBOL

Sicherheitswannung

CE-Konformität

Deutsch

GOST-R-Konformität

Bitte lessen Sie die Anweisungen sorgfältig durch, bevor Sie das Produkt einschalten.

Tragen Sie immer Augenschutz!

Gehorschutz tragen

Tragen Sie Sicherheitshandschuhe

GEFAHR! Scharfs Sägeblatt

Achtung - Verletzungsgefahr!

Nicht Regen aussetzen, oder an feuchten Orten verwenden!

Nicht Regen aussetzen, oder an feuchten Orten verwenden!

Für die Maschinen müssen Endlosrand-Diamanttrennscheiben verwendet werden.

Drehrichtung des Messers

Diamantrennscheibe

Trennscheibendurchmesser

Sägeblattspindeldurchmesser

Nettogewicht

Schnittliefe (Max.)

Fräsbreite (Max.)

Diagonale Breite des Schnitts (Max.)

Wiederverwerten

Elektrische Geräte sollen nicht mit dem übrigen Müll entsorgt werden.itte entsorgen Sie diese an den entsprechenden Entsorgungsstellen. Wenden Sie sich an die örtliche Behörde oder ihren Handler, um Auskunft über die Entsorgung zu erhalten.

Espanol

DESCRIPCION

VERSTEKEGELEIDER INSTALLEREN

Zie afbeelding 7.

SLIK FORETAS ET KUTT

Tecn alltid en linje med en tusj Penn er fettstift pa flisen der det skjaeres. Hvis flisen er blank og det er vanskelig a markere pa den, fest maskeringtape pa flisen og strek opp pa tapen.

For a lage et skrakantkutt

Se fig. 18-19.

Pentru a vα opri ferästräul:

NEBEZPECENSTVO! Osterreich

Pozor, riziko porezania

Nevystavujte daždu ani nepouživajte vo vlhkom prostredi.

Zusätzlich zu den aufgrund des Kaufs entstehenden gesetzlichen Rechten, ist dieses Produkt von der unter aufgeführten Garantie abgedeckt.

1. Die Garantiezeit für Endverbraucher beträgt 24 Monate für und beginnnt ab dem Kaufdatum des Produktes. Dieses Datum muss durch eine Rechnung oder einen anderen Kaufbeleg DOCUMENTiert sein. Das Produkt ist ausschließlich für den Privatgebrauch entwickelt und bestimmt. Deshalb wird keine Garantie im Fall von professionellem oder kommerziellem Einsatz angeboten.
2. In einigen Fällen (z.B. Promotion, auf eine bestimmte Produktpalette or auf bestimmte Produkte begrenzt) besteht die Möglichkeit die Garantiezeit über den oben genannten Zeitaum, durch Registrierung auf der Webseite www.ryobitools.eu, zu verlangern. Der verlangerte Garantieanspruch für ein bestimmtes Produkt wird deutlich in den Geschäften und/oder auf der Verpackung des Produktes gezeigt. Der Endverbraucher muss seine neu gekauften Produkte innerhalb von 8 Tagen ab Kaufdatum registrierten. Der Endverbraucher kann sich für die erweiterte Garantie im Land seines permanenten Wohnsitzes registrierten, wenn diese Möglichkeit in dem Online-Formular gegeben ist. Des weiteren müssen die Endverbraucher ihr Einverständnis zur Speicherung der online angegebenen Daten geben und die Geschäftsbedingungen annehmen. Die per E-Mail verschickte Bestätigung der Registrierung und die Originalrechnung mit Kaufdatum davon als Nachweis für die verlangerte Garantie. Ihr gesetzlichen Rechte bleiben unangetastet.
3. Die Garantiedeckt während der Garantiezeit ab Kaufdatum alle Produktmangel aufgrund von Material- oder Herstellungsmängeln ab. Diese Garantie ist auf Reparatur und/oder Ersatz beschränkt und enthalt keine weiter Verpflichtungen einschließlich aber nicht beschränkt auf beiläufige oder resultierende Schäden. Die Garantie ist nicht gültig, wenn das Produkt missbrächlich oder entgegen den Bedienungsanleitung benutzt, oder falsch angeschlossen wurde. Diese Garantie gilt nicht für:
   -Jegliche Schäden die an dem Produkt aufgrund falscher Wartung entstehen.
   Jedes Produkt das verändert oder modifiziert wurde.
4. Jedes Produkt an dem die originale Identifizierung (Markenzeichen, Seriennummer) verunstelt, verändert oder entfern wurden.
   Jedeschadigundie durchNichtbeachtung der Bedienungsanleitung verurscht wurde.
   Jedes Produkt ohne CE Zeichen.
5. Jedes Produkt das von einer unqualifizierten Person oder ohne vorherige Genehmigung von Techtronic Industries versucht wurde zu reparieren.
   Jedes Produkt das an eine falsche Stromversorgung (Ampere, Spannung, Freqenz) angeschlossen wurde.
   —Jede Beschäftigung die von äuerten Einflüssen (chemisch, physisch, Stöße) oder fremden Substanzen verursacht wurde.
   -Normaler VerschleB und Abnutzung von Ersatzteilen.
   -Zweckwidrige Benutzung, Überlastung des Werkzeugs
   -Benutzung von nicht zugelassenem Zubehör oder Teilen.
   Den Vergaser nach 6 Monaten, die Vergasereinstellung nach 6 Monaten.
   Mit dem Werkzeug geleiferte oder separat erhältliches Zubehor.
   Theseuahmen sind einschließlich aber nicht beschränkten auf Schraubeinsätze, Bohrer, Schleifscheiben, Sandpapier und Klingen, seitliche Führungen.
6. Komponenten (Teile und Zubehör) die normalem Verschleit unterliegen, einschließlich aber nicht beschränkt auf Kohlebürsten, Spannffutter, Netzkabel, Zusammenhang griffe, Schleifplatten, Staubbeutel, Staubabzugschlüche
7. Zur Wartung muss das Produkt eingeschiedt werden oder einem für jeder Land in der folgenden Seite aufgeführten autorisierten RYOBI Kundendienst gebracht werden. In einigen Ländern schickt ihr ortlicher RYOBI Handler das Produkt an den RYOBI Kundendienst. Wenn ein Produkt an den RYOBI Kundendienst geschickt wird, sollte es sicher verpackt werden, ohne gefährlichen Inhalt, wie Treibstoff, mit der Absenderadresse versehen sein und eine kurze Beschreibung des Fehlers enthalten.
8. Reparatur/Ersatz unter dieser Garantie sind kostenfrei. Das stellt keine Veränderung oder Neustart der Garantiezheit dar. Ausgewechselle Telle oder Werkzeuge treten in unseren Besitz über. In einigen Ländern müssen Lieferkosten oder Posteubühren von dem Absender getragen werden.
9. These Garantie gilt in der Europäische Gemeinschaft, Schweiz, Island, Norwegen, Liechtenstein, Türkei und Russland.itte kontaktieren Sie Ihren autorisierten RYOBI-Handler, um Herauszufunden ob eine andere Gewährleistung außerhalb dieser Gebiete guttig ist.

AUTORISIERTER KUNDENDIENST

Besuchen Sie http://uk.ryobitools.eu/service-agents-ryobi.htm, um einen autorisierten Kundendienst in ihrer Höhe zu finden.

GARANTIA

Winnenden, Apr. 30, 2013

Winnenden, Apr. 30, 2013

EC KONFORMITÄTSERKLÄRUNG

Techtronic Industries GmbH

Hiermit erklaren wir, dass die Produkte

Fliesenschneider mit einklappbarem tisch

Modellnummer: WS721S

Seriennummernbereich: 44416701000001 - 44416701999999

den folgenden europäischen Richtlinien und harmonisierten Normen entspricht 2006/42/EC. 2004/108/EC. 2011/65/EU.

EN61029-1:2009+A11:2010; EN55014-1:2006+A1:2009+A2:2011;

EN55014-2:1997+A1:2001+A2:2008; EN61000-3-2:2006+A1:2009+A2:2009

EN61000-3-3:2008

Andrew John Eyre (BEng, CEng, MIE)

Vizepräsident, Vorschriften und Sicherheit

Winnenden, Apr. 30, 2013

Autorisiert die technische Datei zu erstellen:

Alexander Krug, Geschäftsführer

Techtronic Industries GmbH

Winnenden, Apr. 30, 2013

Autorizzato para elaborar la ficha的技术ica:

Alexander Krug, Administrador Ejectivo

Techtronic Industries GmbH

Winnenden, Apr. 30, 2013

Winnenden, Apr. 30, 2013

Winnenden, Apr. 30, 2013

Winnenden, Apr. 30, 2013

Bemyndiget til at udarbeje det tekniske kartoke:

Alexander Krug, Administerende Direktor

Techtronic Industries GmbH

Modellnummer: WS721S

Serienummerinterval: 44416701000001 - 4441670199999

Winnenden, Apr. 30, 2013

Winnenden, Apr. 30, 2013

Modellnummer: WS721S

Serienummerserie: 44416701000001 - 44416701999999

er i samsvar med falgende europeiske direktiver og harmoniserte standarder

2006/42/EC, 2004/108/EC, 2011/65/EU,

EN61029-1:2009+A11:2010; EN55014-1:2006+A1:2009+A2:2011

EN55014-2:1997+A1:2001+A2:2008; EN61000-3-2:2006+A1:2009+A2:2009

EN61000-3-3:2008

C

Andrew John Eyre (BEng, CEng, MIE)

Winnenden, Apr. 30, 2013

Autorisert til a setteSAMEN den tekniske filen:

Winnenden, Apr. 30, 2013

IINIO,OTBETCTBEHHOE 3a NOITROBky TEXHmueckOn DOKyMeHTaUN:

Alexander Krug,Диpeктор

Techtronic Industries GmbH

Winnenden, Apr. 30, 2013

Winnenden, Apr. 30, 2013

Winnenden, Apr. 30, 2013

Winnenden, Apr. 30, 2013

Autorizat sā completeness fiṣa tehnica:

Winnenden, Apr. 30, 2013

Pilvarots sastadit tehnisko failu:

Alexander Krug, Izpildirektors

Techtronic Industries GmbH

Winnenden, Apr. 30, 2013

Winnenden, Apr. 30, 2013

Winnenden, Apr. 30, 2013

Ovlasten da sastavi tehnicku datoteku:

Alexander Krug, Direktor Upravljanja

Techtronic Industries GmbH

Winnenden, Apr. 30, 2013

Pooblascena oseba za sestavo tehnicne dokumentacije:

Alexander Krug, Izvrsni Direktor

Techtronic Industries GmbH

Winnenden, Apr. 30, 2013

Winnenden, Apr. 30, 2013

Eogouoiootnuevo aromo yia ouviangxvikou apxieiou

Winnenden, Apr. 30, 2013
