INSTRUKCJA OBSŁUGI GSR 18 VLI + GLI PortaLED 136 Professional BOSCH

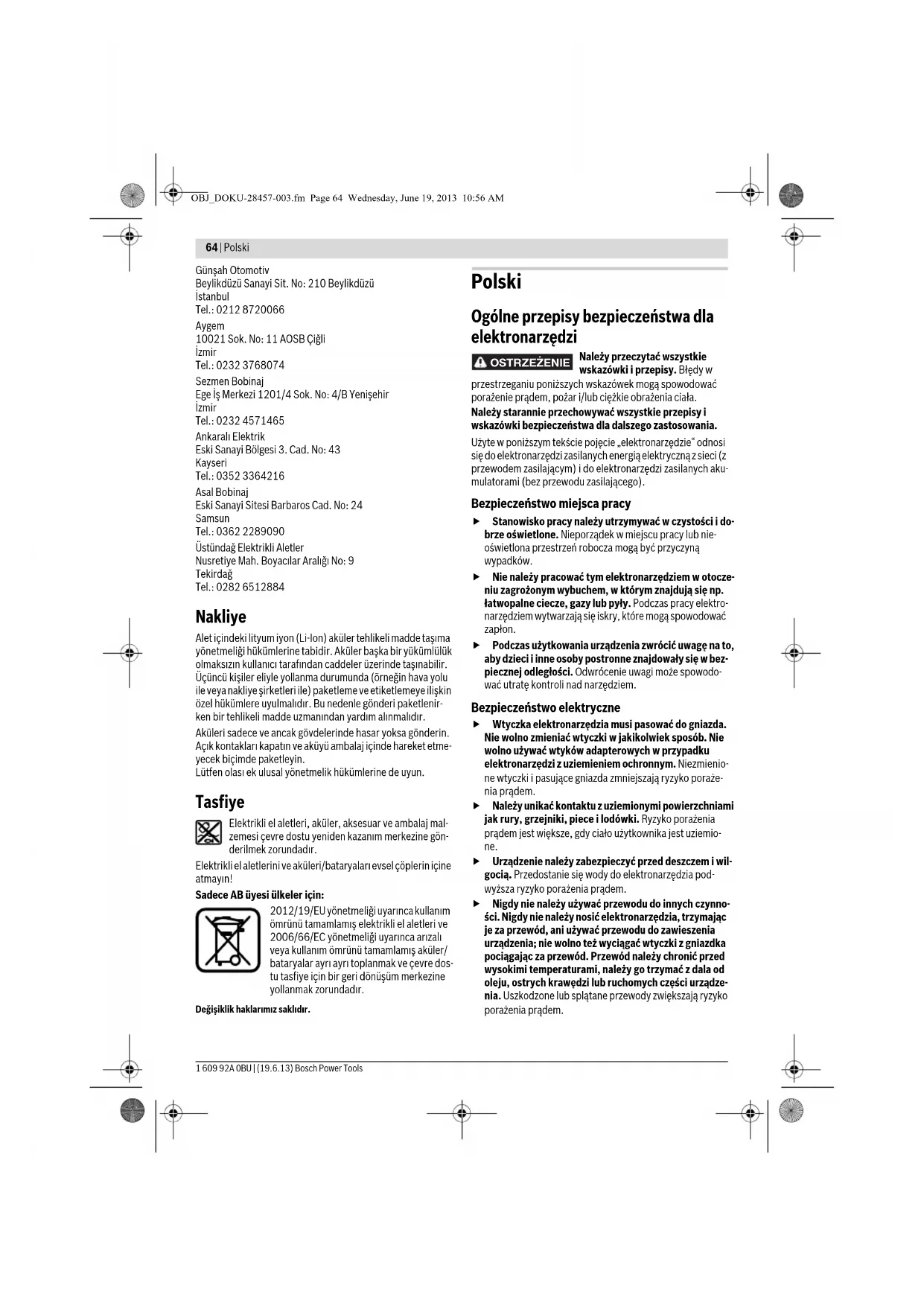

pl Instrukcja oryginalna

Ogólne przepisy bezpieczeństwa dla

Należy przeczytać wszystkie

wskazówki i przepisy. Błędy w

przestrzeganiu poniższych wskazówek mogą spowodować

porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i

wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie „elektronarzędzie“ odnosi

się do elektronarzędzi zasilanych energią elektryczną z sieci (z

przewodem zasilającym) i do elektronarzędzi zasilanych aku-

mulatorami (bez przewodu zasilającego).

Bezpieczeństwo miejsca pracy

 Stanowisko pracy należy utrzymywać w czystości i do-

brze oświetlone. Nieporządek w miejscu pracy lub nie-

oświetlona przestrzeń robocza mogą być przyczyną

 Nie należy pracować tym elektronarzędziem w otocze-

niu zagrożonym wybuchem, w którym znajdują się np.

łatwopalne ciecze, gazy lub pyły. Podczas pracy elektro-

narzędziem wytwarzają się iskry, które mogą spowodować

 Podczas użytkowania urządzenia zwrócić uwagę na to,

aby dzieci i inne osoby postronne znajdowały się w bez-

piecznej odległości. Odwrócenie uwagi może spowodo-

wać utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne

 Wtyczka elektronarzędzia musi pasować do gniazda.

Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie

wolno używać wtyków adapterowych w przypadku

elektronarzędzi z uziemieniem ochronnym. Niezmienio-

ne wtyczki i pasujące gniazda zmniejszają ryzyko poraże-

 Należy unikać kontaktu z uziemionymi powierzchniami

jak rury, grzejniki, piece i lodówki. Ryzyko porażenia

prądem jest większe, gdy ciało użytkownika jest uziemio-

 Urządzenie należy zabezpieczyć przed deszczem i wil-

gocią. Przedostanie się wody do elektronarzędzia pod-

wyższa ryzyko porażenia prądem.

 Nigdy nie należy używać przewodu do innych czynno-

ści. Nigdy nie należy nosić elektronarzędzia, trzymając

je za przewód, ani używać przewodu do zawieszenia

urządzenia; nie wolno też wyciągać wtyczki z gniazdka

pociągając za przewód. Przewód należy chronić przed

wysokimi temperaturami, należy go trzymać z dala od

oleju, ostrych krawędzi lub ruchomych części urządze-

nia. Uszkodzone lub splątane przewody zwiększają ryzyko

OSTRZEZENIE OBJ_DOKU-28457-003.fm Page 64 Wednesday, June 19, 2013 10:56 AMPolski | 65

Bosch Power Tools 1 609 92A 0BU | (19.6.13)

 W przypadku pracy elektronarzędziem pod gołym nie-

bem, należy używać przewodu przedłużającego, dosto-

sowanego również do zastosowań zewnętrznych. Uży-

cie właściwego przedłużacza (dostosowanego do pracy na

zewnątrz) zmniejsza ryzyko porażenia prądem.

 Jeżeli nie da się uniknąć zastosowania elektronarzę-

dzia w wilgotnym otoczeniu, należy użyć wyłącznika

ochronnego różnicowo-prądowego. Zastosowanie

wyłącznika ochronnego różnicowo-prądowego zmniejsza

ryzyko porażenia prądem.

 Podczas pracy z elektronarzędziem należy zachować

ostrożność, każdą czynność wykonywać uważnie i z

rozwagą. Nie należy używać elektronarzędzia, gdy jest

się zmęczonym lub będąc pod wpływem narkotyków,

alkoholu lub lekarstw. Moment nieuwagi przy użyciu

elektronarzędzia może stać się przyczyną poważnych ura-

 Należy nosić osobiste wyposażenie ochronne i zawsze

okulary ochronne. Noszenie osobistego wyposażenia

ochronnego – maski przeciwpyłowej, obuwia

z podeszwami przeciwpoślizgowymi, kasku ochronnego

lub środków ochrony słuchu (w zależności od rodzaju i

zastosowania elektronarzędzia) – zmniejsza ryzyko obra-

 Należy unikać niezamierzonego uruchomienia narzę-

dzia. Przed włożeniem wtyczki do gniazdka i/lub podłą-

czeniem do akumulatora, a także przed podniesieniem

lub przeniesieniem elektronarzędzia, należy upewnić

się, że elektronarzędzie jest wyłączone. Trzymanie pal-

ca na wyłączniku podczas przenoszenia elektronarzędzia

lub podłączenie do prądu włączonego narzędzia, może

stać się przyczyną wypadków.

 Przed włączeniem elektronarzędzia, należy usunąć na-

rzędzia nastawcze lub klucze. Narzędzie lub klucz, znaj-

dujący się w ruchomych częściach urządzenia mogą do-

prowadzić do obrażeń ciała.

 Należy unikać nienaturalnych pozycji przy pracy. Nale-

ży dbać o stabilną pozycję przy pracy i zachowanie

równowagi. W ten sposób możliwa będzie lepsza kontrola

elektronarzędzia w nieprzewidzianych sytuacjach.

 Należy nosić odpowiednie ubranie. Nie należy nosić

luźnego ubrania ani biżuterii. Włosy, ubranie i rękawi-

ce należy trzymać z daleka od ruchomych części. Luźne

ubranie, biżuteria lub długie włosy mogą zostać wciągnięte

przez ruchome części.

 Jeżeli istnieje możliwość zamontowania urządzeń od-

sysających i wychwytujących pył, należy upewnić się,

że są one podłączone i będą prawidłowo użyte. Użycie

urządzenia odsysającego pył może zmniejszyć zagrożenie

Prawidłowa obsługa i eksploatacja elektro-

 Nie należy przeciążać urządzenia. Do pracy używać na-

leży elektronarzędzia, które są do tego przewidziane.

Odpowiednio dobranym elektronarzędziem pracuje się

w danym zakresie wydajności lepiej i bezpieczniej.

 Nie należy używać elektronarzędzia, którego włącz-

nik/wyłącznik jest uszkodzony. Elektronarzędzie, które-

go nie można włączyć lub wyłączyć jest niebezpieczne

i musi zostać naprawione.

 Przed regulacją urządzenia, wymianą osprzętu lub po

zaprzestaniu pracy narzędziem, należy wyciągnąć

wtyczkę z gniazda i/lub usunąć akumulator. Ten środek

ostrożności zapobiega niezamierzonemu włączeniu się

 Nieużywane elektronarzędzia należy przechowywać w

miejscu niedostępnym dla dzieci. Nie należy udostęp-

niać narzędzia osobom, które go nie znają lub nie prze-

czytały niniejszych przepisów. Używane przez niedo-

świadczone osoby elektronarzędzia są niebezpieczne.

 Konieczna jest należyta konserwacja elektronarzędzia.

Należy kontrolować, czy ruchome części urządzenia

działają bez zarzutu i nie są zablokowane, czy części nie

są pęknięte lub uszkodzone w taki sposób, który miał-

by wpływ na prawidłowe działanie elektronarzędzia.

Uszkodzone części należy przed użyciem urządzenia

oddać do naprawy. Wiele wypadków spowodowanych

jest przez niewłaściwą konserwację elektronarzędzi.

 Należy stale dbać o ostrość i czystość narzędzi tnących.

O wiele rzadziej dochodzi do zakleszczenia się narzędzia

tnącego, jeżeli jest ono starannie utrzymane. Zadbane na-

rzędzia łatwiej się też prowadzi.

 Elektronarzędzia, osprzęt, narzędzia pomocnicze itd.

należy używać zgodnie z niniejszymi zaleceniami.

Uwzględnić należy przy tym warunki i rodzaj wykony-

wanej pracy. Niezgodne z przeznaczeniem użycie elektro-

narzędzia może doprowadzić do niebezpiecznych sytuacji.

Prawidłowa obsługa i eksploatacja narzędzi aku-

 Akumulatory należy ładować tylko w ładowarkach, za-

lecanych przez producenta. W przypadku użycia łado-

warki, przystosowanej do ładowania określonego rodzaju

akumulatorów, w sposób niezgodny z przeznaczeniem, ist-

nieje niebezpieczeństwo pożaru.

 W elektronarzędziach można używać jedynie przewi-

dzianych do tego celu akumulatorów. Użycie innych

akumulatorów może spowodować obrażenia ciała i zagro-

 Nieużywany akumulator należy trzymać z dala od spi-

naczy, monet, kluczy, gwoździ, śrub lub innych małych

przedmiotów metalowych, które mogłyby spowodo-

wać zmostkowanie styków. Zwarcie pomiędzy stykami

akumulatora może spowodować oparzenia lub pożar.

 Przy niewłaściwym użyciu możliwe jest wydostanie się

elektrolitu z akumulatora. Należy unikać kontaktu z

nim, a w przypadku niezamierzonego zetknięcia się z

elektrolitem, należy umyć dane miejsce ciała wodą. Je-

żeli ciecz dostała się do oczu, należy dodatkowo

skonsultować się z lekarzem. Elektrolit może doprowa-

dzić do podrażnienia skóry lub oparzeń.

OBJ_DOKU-28457-003.fm Page 65 Wednesday, June 19, 2013 10:56 AM66 | Polski

1 609 92A 0BU | (19.6.13) Bosch Power Tools

 Naprawę elektronarzędzia należy zlecić jedynie wy-

kwalifikowanemu fachowcowi i przy użyciu oryginal-

nych części zamiennych. To gwarantuje, że bezpieczeń-

stwo urządzenia zostanie zachowane.

Wskazówki bezpieczeństwa dla wier-

GSB 14,4 V-LI/GSB 18 V-LI

 Zakładać ochronniki słuchu podczas pracy wiertarką

udarową. Narażanie się na hałas może spowodować utra-

GSR14,4V-LI/GSR18V-LI/

GSB 14,4 V-LI/GSB 18 V-LI

 Podczas wykonywania prac, przy których narzędzie ro-

bocze lub śruba mogłyby natrafić na ukryte przewody

elektryczne, elektronarzędzie należy trzymać wyłącz-

nie za izolowane powierzchnie rękojeści. Kontakt z prze-

wodem sieci zasilającej może spowodować przekazanie

napięcia na części metalowe elektronarzędzia, co mogłoby

spowodować porażenie prądem elektrycznym.

 Narzędzia używać z dodatkowymi rękojeściami dostar-

czonymi z narzędziem. Utrata kontroli może spowodo-

wać osobiste obrażenia operatora.

 Należy używać odpowiednich przyrządów poszukiwaw-

czych w celu lokalizacji ukrytych przewodów zasilają-

cych, lub poprosić o pomoc zakłady miejskie. Kontakt z

przewodami znajdującymi się pod napięciem może dopro-

wadzić do powstania pożaru i porażenia elektrycznego.

Uszkodzenie przewodu gazowego może doprowadzić do

wybuchu. Przebicie przewodu wodociągowego powoduje

 W razie zablokowania się narzędzia roboczego należy

natychmiast wyłączyć elektronarzędzie. Należy być

przygotowanym na wysokie momenty reakcji, które

powodują odrzut. Narzędzie robocze może się zabloko-

– elektronarzędzie jest przeciążone, lub

– gdy skrzywi się w obrabianym przedmiocie.

 Trzymać mocno elektronarzędzie. Podczas dokręcania i

luzowania śrub mogą wystąpić krótkotrwałe wysokie mo-

 Należy zabezpieczyć obrabiany przedmiot. Zamocowa-

nie obrabianego przedmiotu w urządzeniu mocującym lub

imadle jest bezpieczniejsze niż trzymanie go w ręku.

 Nie otwierać akumulatora. Istnieje niebezpieczeństwo

Akumulator należy chronić przed wysokimi

temperaturami, np. przed stałym nasłonecznie-

niem, przed ogniem, wodą i wilgocią. Istnieje za-

 W przypadku uszkodzenia i niewłaściwego użytkowa-

nia akumulatora może dojść do wydzielenia się gazów.

Wywietrzyć pomieszczenie i w razie dolegliwości

skonsultować się z lekarzem. Gazy mogą uszkodzić drogi

 Akumulator należy używać tylko w połączeniu z elek-

tronarzędziem firmy Bosch, dla którego został on prze-

widziany. Tylko w ten sposób można ochronić akumulator

przed niebezpiecznym dla niego przeciążeniem.

 Stosować należy wyłącznie oryginalne akumulatory fir-

my Bosch, o napięciu podanym na tabliczce znamiono-

wej elektronarzędzia. Użycie innych akumulatorów, np.

podróbek, przeróbek lub akumulatorów innych producen-

tów może stać się przyczyną obrażeń lub powstania szkód

materialnych poprzez eksplodujące akumulatory.

Dalsze wskazówki bezpieczeństwa i

 Pyły niektórych materiałów, na przykład powłok malar-

skich z zawartością ołowiu, niektórych gatunków drew-

na, minerałów lub niektórych rodzajów metalu, mogą

stanowić zagrożenie dla zdrowia, a także wywoływać

reakcje alergiczne, schorzenia dróg oddechowych

i/lub prowadzić do zachorowań na raka. Materiały, za-

wierające azbest mogą być obrabiane jedynie przez odpo-

wiednio przeszkolony personel.

– Należy zawsze dbać o dobrą wentylację stanowiska

– Zaleca się noszenie maski przeciwpyłowej z pochłania-

Należy stosować się do aktualnie obowiązujących w danym

kraju przepisów, regulujących zasady obchodzenia się z

materiałami przeznaczonymi do obróbki.

 Należy unikać gromadzenia się pyłu na stanowisku pra-

cy. Pyły mogą się z łatwością zapalić.

 Przed wszelkimi pracami przy elektronarzędziu (np.

pielęgnacja, wymiana narzędzi itp.), jak i przy trans-

porcie i składowaniu należy przełącznik kierunków ob-

rotów nastawić na pozycję środkową. Przy niezamierzo-

nym uruchomieniu włącznika/wyłącznika istnieje niebez-

pieczeństwo zranienia.

 W momencie dostawy akumulator jest naładowany

częściowo. Aby zagwarantować wykorzystanie najwyż-

szej wydajności akumulatora, należy przed pierwszym

użyciem całkowicie naładować akumulator w ładowar-

 Akumulator wyposażony został w czujnik temperatury,

który dopuszcza ładowanie tylko w zakresie tempera-

tur, leżącym między 0 °C i 45 °C. W ten sposób zagwa-

rantowana jest długa żywotność akumulatora.

 Należy zapoznać się z instrukcją obsługi ładowarki.

 Przed przyłożeniem elektronarzędzia do śruby należy

je wyłączyć. Obracające się narzędzia robocze mogą ze-

ślizgnąć się z łba śruby.

 Zmiany biegów za pomocą przełącznika biegów doko-

nywać wolno wyłącznie przy nieruchomym elektrona-

OBJ_DOKU-28457-003.fm Page 66 Wednesday, June 19, 2013 10:56 AMPolski | 67

Bosch Power Tools 1 609 92A 0BU | (19.6.13)

 Przełącznik biegów należy przesuwać, a przełącznik

trybów pracy obracać – zawsze do oporu. W przeciw-

nym wypadku elektronarzędzie może ulec uszkodzeniu.

 Aby zaoszczędzić energię elektryczną, elektronarzędzie

należy włączać tylko wówczas, gdy jest ono używane.

Następujące symbole mają istotne znaczenie podczas czyta-

nia i zrozumienia instrukcji eksploatacji. Należy zapamiętać te

symbole i ich znaczenia. Właściwa interpretacja symboli

sprzyja lepszemu i bezpieczniejszemu użytkowaniu elektro-

Wiertarko-wkrętarka akumulatorowa/Udarowa wiertarko-

wkrętarka akumulatorowa.

Akumulator, narzędzia robocze i pozostały osprzęt ukazany

na rysunkach lub opisany w instrukcji użytkowania nie wcho-

dzą w standardowy zakres dostawy.

Kompletny asortyment osprzętu można znaleźć w naszym ka-

Użycie zgodne z przeznaczeniem

Elektronarzędzie przeznaczone jest do wkręcania i wykręca-

nia śrub i wkrętów, a także do wiercenia w drewnie, metalu,

ceramice i tworzywach sztucznych. Model GSB przeznaczony

jest dodatkowo do wiercenia udarowego w cegle, murze

Światło elektronarzędzia przeznaczone jest do oświetlania

bezpośredniej przestrzeni roboczej elektronarzędzia; nie na-

daje się ono do oświetlania pomieszczeń w gospodarstwie do-

GSB 14,4 V-LI/GSB 18 V-LI:

Wiertarko-wkrętarka akumulatorowa/

Udarowa wiertarko-wkrętarka akumula-

zakres zaznaczony na szaro: Rękojeść

Należy w całości przeczytać wskazówki

bezpieczeństwa i wszystkie instrukcje

Przed przystąpieniem do jakichkolwiek

czynności obsługowym przy elektrona-

rzędziu, należy wyjąć akumulator

Należy nosić środki ochrony słuchu.

Wiercenie i wkręcanie

Niska prędkość obrotowa

Wysoka prędkość obrotowa

U Napięcie znamionowe

S Częstotliwość udarów

1 Prędkość obrotowa biegu jałowego

2 Prędkość obrotowa biegu jałowego

M maks moment obrotowy według

Ø Średnica otworu maks.

Ø maks. średnica śrub/wkrętów

Zakres mocowania uchwytu wiertarskie-

Ciężar odpowiednio do EPTA-Procedure

* Wartość zależna od zastosowanego pa-

wA Poziom natężenia dźwięku

pA Poziom ciśnienia akustycznego

Wartości łączne drgań

Dane Techniczne produktu zebrane zostały w tabelce,

umieszczonej na stronie 152 niniejszej instrukcji eksploata-

Należy zwracać uwagę na numer katalogowy na tabliczce zna-

mionowej nabytego elektronarzędzia. Nazwy handlowe po-

szczególnych elektronarzędzi mogą się różnić.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt, przed-

stawiony w rozdziale „Dane techniczne“, odpowiada wymaga-

niom następujących norm i dokumentów normatywnych:

EN 60745 zgodnie z wymaganiami dyrektyw 2009/125/WE

(Rozporządzenie 1194/2012), 2011/65/UE,

2004/108/WE, 2006/42/WE.

Dokumentacja techniczna (2006/42/WE):

Informacja na temat hałasu i wibracji

Wartości pomiarowe produktu zebrane zostały w tabelce,

umieszczonej na stronie 152 niniejszej instrukcji eksploata-

Wartości łączne hałasu i drgań (suma wektorowa z trzech kie-

runków) oznaczone zostały zgodnie z EN 60745.

Podany w niniejszej instrukcji poziom drgań pomierzony zo-

stał zgodnie z określoną przez normę EN 60745 procedurą

pomiarową i może zostać użyty do porównywania elektrona-

rzędzi. Można go też użyć do wstępnej oceny ekspozycji na

Podany poziom drgań jest reprezentatywny dla podstawo-

wych zastosowań elektronarzędzia. Jeżeli elektronarzędzie

użyte zostanie do innych zastosowań lub z innymi narzędziami

roboczymi, a także jeśli nie będzie wystarczająco konserwo-

wane, poziom drgań może odbiegać od podanego. Podane

powyżej przyczyny mogą spowodować podwyższenie ekspo-

zycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć

pod uwagę także okresy, gdy urządzenie jest wyłączone, lub

gdy jest wprawdzie włączone, ale nie jest używane do pracy.

W ten sposób łączna (obliczana na pełny wymiar czasu pracy)

ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mają-

ce na celu ochronę operatora przed skutkami ekspozycji na

drgania, np.: konserwacja elektronarzędzia i narzędzi robo-

czych, zabezpieczenie odpowiedniej temperatury rąk, ustale-

nie kolejności operacji roboczych.

Konserwacja i czyszczenie

 Aby zapewnić bezpieczną i wydajną pracę, elektrona-

rzędzie i szczeliny wentylacyjne należy utrzymywać w

Po każdym użyciu elektronarzędzia należy oczyścić narzędzie

robocze, uchwyt narzędziowy, otwory wentylacyjne elektro-

narzędzia, jak również otwory wentylacyjne akumulatora.

Obsługa klienta oraz doradztwo doty-

W punkcie obsługi klienta można uzyskać odpowiedzi na pyta-

nia dotyczące napraw i konserwacji nabytego produktu, a tak-

że dotyczące części zamiennych. Rysunki rozłożeniowe oraz

informacje dotyczące części zamiennych można znaleźć rów-

Nasz zespół doradztwa dotyczącego użytkowania odpowie na

Planowane działanie Rysunek Strona

Wyjmowanie akumulatora

Włożenie akumulatora

Montowanie narzędzia roboczego

Ustawianie kierunku obrotów

Wybór momentu obrotowego

Wybór pozycji wiercenia

Ustawianie rodzaju pracy

Mechaniczne przełączanie biegów

Włączanie/wyłączanie

OBJ_DOKU-28457-003.fm Page 68 Wednesday, June 19, 2013 10:56 AMČesky | 69 Bosch Power Tools 1 609 92A 0BU | (19.6.13) wszystkie pytania związane z produktami firmy Bosch oraz ich

Przy wszystkich zgłoszeniach oraz zamówieniach części za-

miennych konieczne jest podanie 10-cyfrowego numeru kata-

logowego elektronarzędzia zgodnie z danymi na tabliczce zna-

Serwis Elektronarzędzi

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: 801 100900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

Załączone w dostawie akumulatory litowo jonowe podlegają

wymaganiom przepisów dotyczących towarów niebezpiecz-

nych. Akumulatory mogą być transportowane drogą lądową

przez użytkownika bez konieczności spełnienia jakichkolwiek

W przypadku przesyłki przez osoby trzecie (np. transport dro-

gą powietrzną lub za pośrednictwem firmy spedycyjnej) nale-

ży dostosować się do szczególnych wymogów dotyczących

opakowania i znaczenia towaru. W takim wypadku podczas

przygotowywania towaru do wysyłki należy skonsultować się

z ekspertem d/s towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa

nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumu-

lator zapakować w taki sposób, aby nie mógł on się poruszać

(przesuwać) w opakowaniu.

Należy wziąć też pod uwagę ewentualne przepisy prawa krajo-

Elektronarzędzia, akumulatory, osprzęt i opakowanie

należy oddać do powtórnego przetworzenia zgodne-

go z obowiązującymi przepisami w zakresie ochrony

Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną

2012/19/UE, niezdatne do użytku elektro-

narzędzia, a zgodnie z europejską wytyczną

2006/66/WE uszkodzone lub zużyte

akumulatory/baterie, należy zbierać osob-

no i doprowadzić do ponownego przetwo-

rzenia zgodnego z zasadami ochrony środowiska. Zastrzega się prawo dokonywania zmian. Česky

Všeobecná varovná upozornění pro

stroj se zablokuje když:

Alegerea accesoriilor
