| Typ produktu | Bezprzewodowa wiertarka udarowa |
| Marka | Bosch |
| Model | GBH 18V40 C Professional |
| Napięcie znamionowe | 18 V |
| Typ uchwytu | SDS plus |
| Liczba prędkości | 1 |
| Prędkość obrotowa na biegu jałowym | 0–820 obr/min |
| Częstotliwość udaru | 0–4500 udarów/min |
| Energia pojedynczego udaru | 2,6 J |
| Maks. średnica wiercenia w betonie | 40 mm |
| Maks. średnica wiercenia w stali | 13 mm |
| Maks. średnica wiercenia w drewnie | 40 mm |
| Waga (bez akumulatora) | 3,5 kg |
| Długość | 380 mm |
| Wysokość | 215 mm |
| Zasilanie | Akumulator Li-Ion 18 V (nie wchodzi w skład zestawu) |
| Łączność | Bluetooth Low Energy przez moduł GCY 42 (opcjonalnie) |
| Konserwacja i czyszczenie | Odkurzać szczotką; nie używać agresywnych detergentów |
| Bezpieczeństwo | Stosować ochronniki słuchu i okulary ochronne |
| Części zamienne i naprawy | Serwis posprzedażowy Bosch; części dostępne na bosch-pt.com |
| Gwarancja | 2 lata (zgodnie z warunkami prawnymi) |
| Informacje ogólne | Profesjonalna wiertarka udarowa do betonu, stali i drewna |
Często zadawane pytania - GBH 18V40 C Professional BOSCH
Pytania użytkowników dotyczące GBH 18V40 C Professional BOSCH
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wiertarka w formacie PDF za darmo! Znajdź swoją instrukcję GBH 18V40 C Professional - BOSCH i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. GBH 18V40 C Professional marki BOSCH.
INSTRUKCJA OBSŁUGI GBH 18V40 C Professional BOSCH
pl instrukcja oryginalna
cs Původní návod k
použivání
sk Pôvodný návod na
použitie

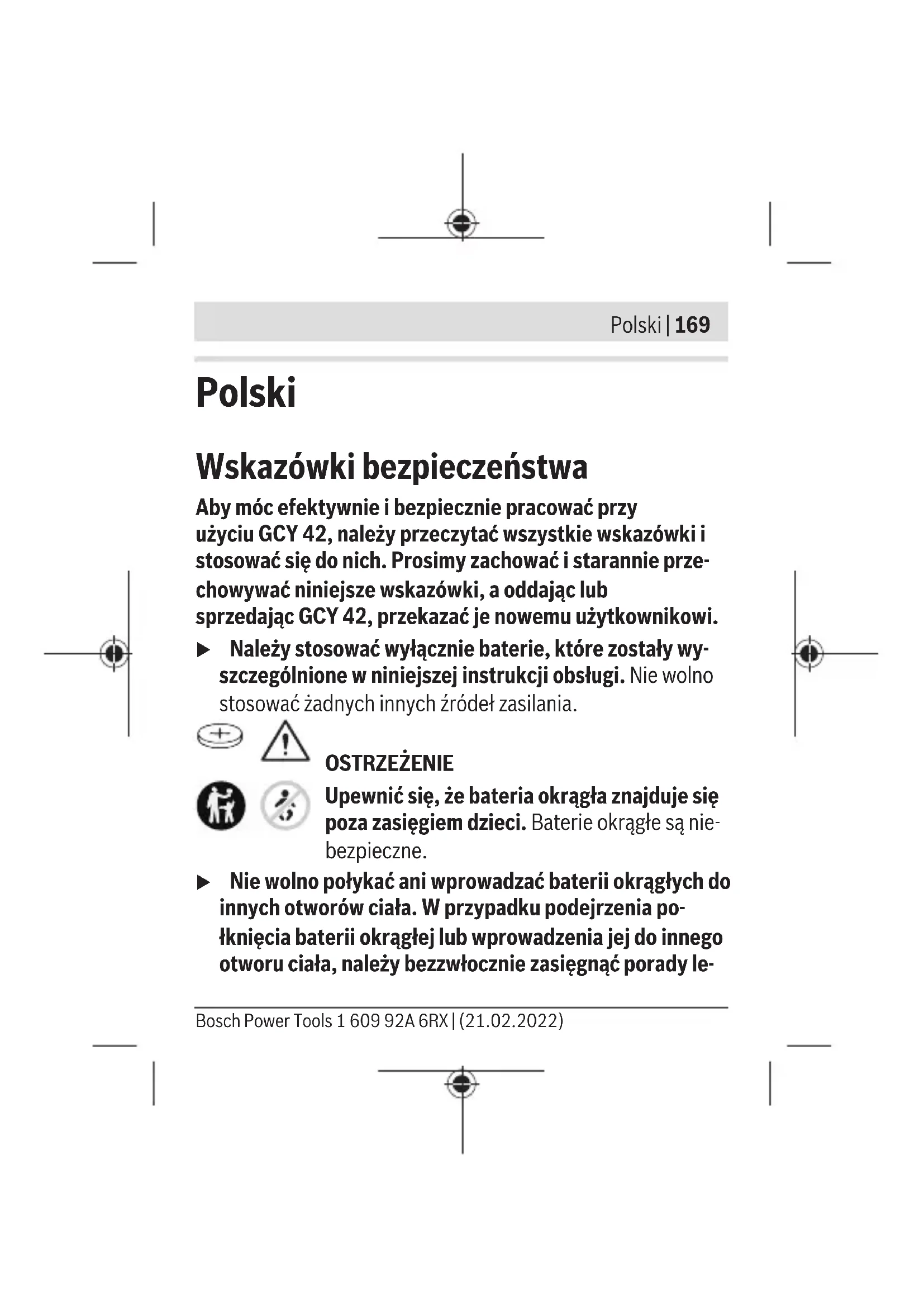

Wskazówki bezpieczeństwa
Aby móc efektywnie i bezpiecznie pracować przy użyciu GCY 42, należy przeczytać wszystkie wskazówki i stosować się do nich. Prosimy zachować i starannie przechowywać niniejsze wskazówki, a oddając lub sprzedając GCY 42, przekazać je nowemu użytkownikowi.
Należy stosować wyłącznie baterie, które zostały wyszczególnione w niniejszej instrukcji obsługi. Nie wolno stosować żadnych innych źródeł zasilania.
OSTRZEŻENIE
Upewnić się, że bateria okrągła znajduje się poza zasięgiem dzieci. Baterie okrągłe są niebezpieczne.
▶ Nie wolno połykać ani wprowadzać baterii okrągłych do innych otworów ciała. W przypadku podejrzenia połknięcia baterii okrągłej lub wprowadzenia jej do innego otworu ciała, należy bezzwłocznie zasięgnąć porady le-
170 | Polski
karza. Połknięcie baterii może w ciągu 2 godzin doprowadzić do poważnych obrażeń wewnętrznych i śmierci.
Wymianę baterii okrągłej należy przeprowadzić we właściwy sposób. Istnieje zagrożenie wybuchem.
Należy stosować wyłącznie baterie okrągłe, które zostały wyszczególnione w niniejszej instrukcji obsługi. Nie wolno stosować innych baterii okrągłych ani innych źródeł zasilania.
▶ Nie wolno podejmować prób ponownego ładowania baterii ani doprowadzać do jej zwarcia. Bateria okrągła może się rozszczelnić, eksplodować, zapalić i spowodować obrażenia u ludzi.
Rozładowane baterie okrągłe należy utylizować zgodnie z przepisami. Rozładowane baterie okrągłe mogą się rozszczelnić i uszkodzić produkt lub spowodować obrażenia u ludzi.
▶ Nie wolno przegrzewać baterii okrągłej ani wrzucać jej do ognia. Bateria okrągła może się rozszczelnić, eksplodować, zapalić i spowodować obrażenia u ludzi.
▶ Nie wolno dopuścić do uszkodzenia baterii okrągłej ani jej demontować. Bateria okrągła może się rozszczelnić, eksplodować, zapalić i spowodować obrażenia u ludzi.
Polski | 171
▶ Uszkodzona bateria okrągła nie może mieć kontaktu z woda. Wydostający się z baterii lit może w reakcji z wodą utworzyć wodór i doprowadzić do pożaru, eksplozji lub obrażeń u ludzi.
Znak słowny Bluetooth® oraz znaki graficzne (logo) są zare- jestrowanymi znakami towarowymi i stanowią własność Bluetooth SIG, Inc. Wszelkie wykorzystanie tych znaków przez firmę Robert Bosch Power Tools GmbH odbywa się zgodnie z umową licencyjną.
Nie należy używać modułu Bluetooth®, jeżeli osłony nie można zamknąć. W takim przypadku należy wyjąć baterię okrągłą i zlecić naprawę modułu.
Opis urządzenia i jego zastosowania
Użycie zgodne z przeznaczeniem
Moduł Bluetooth® Low Energy Module GCY 42 umożliwia personalizację i kontrolę elektronarzędzia, a także transmisję ustawień i danych, w oparciu o technologię bezprzewodową Bluetooth®. Na transfer danych konieczne jest zezwolenie ze strony użytkownika.
172 | Polski
Informacje dotyczące funkcji Connectivity można znaleźć w aplikacji Bosch Toolbox lub instrukcji obsługi zastosowanego elektronarzędzia.
Przedstawione graficznie komponenty
Numeracja przedstawionych komponentów odnosi się do ry- sunków, znajdujących się na stronach graficznych.
(1) Bateria okrągła
(2) Modul Bluetooth® Low Energy Module GCY 42
(3) Zaślepka a)
(4) Pokrywka Bluetooth® Low Energy Module GCY 42 ^a)
a) Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.
Dane techniczne
| Moduł Bluetooth®Low Energy Module | GCY 42 |
| Numer katalogowy | 1 600 A01 ZE21 600 A01 3WF |
1 609 92A 6RX | (21.02.2022) Bosch Power Tools
Polski | 173
Modul Bluetooth® Low Energy Module
GCY 42
| 1 600 A01 6NH1 600 A01 L2W | |
| Temperatura robocza -20°C ... +50°C | |
| Temperatura przechowy-wania | -20°C ... +70°C |
| Wymiary 7 x 30 x 30 mm | |
| Waga zgodnie z EPTA-Pro-cedure 01:2014 | 0,01 kg |
Transmisja danych
| Bluetooth® Bluetooth® 4.2 (Low Energy) | A) |
| Zasięg sygnału maks. 30 m | B) |
| Wykorzystywany zakres częstotliwości | 2402–2480 MHz |
| Moc wyjściowa < 1 mW |
Zasilanie
| Bateria Bateria okrągła (bateria litowa 3 | V, CR 2032) |
Bosch Power Tools 1 609 92A 6RX | (21.02.2022)
174 | Polski
Modul Bluetooth® Low Energy Module
GCY 42
Żywotność baterii ok. 24 miesiące
A) Urządzenia mobilne muszą być kompatybilne z urządzeniami Bluetooth® Low Energy (wersja 4.2), a także obsługiwać profil GAP (Generic Access Profile).
B) Zasięg uzależniony jest od warunków zewnętrznych oraz od zastosowanego odbiornika. W pomieszczeniach zamkniętych i w przypadku barier metalowych (np. ściany, regały, walizki itp.) zasięg sygnału Bluetooth® może być znacznie mniejszy.
Wymagania systemowe GCY 42
| Urządzenie mobilne (tablet,smartfon) | Wersja Android 6.0 (i nowsza) |
| Wersja iOS 11 (i nowsza) |
Montaż i praca
Zasilanie
Zdjąć pokrywkę modułu Bluetooth® Low Energy Module GCY 42, posługując się np. śrubokrętem lub dużą mone-
1 609 92A 6RX | (21.02.2022) Bosch Power Tools
Polski | 175
ta. Zastosowanie nieodpowiednich przedmiotów może do prowadzić do uszkodzenia elektroniki lub pokrywki.
– W celu uruchomienia modułu po zakupie lub wymianie baterii (1) należy skorzystać ze schematów umieszczonych na stronach graficznych. Należy przy tym stosować się do niżej wymienionych wskazówek.
Pierwsze uruchomienie
(zob. rys. A1-A5)
Wskazówka: Należy zachować na przyszłość zaślepkę (3) modułu GCY 42. W przypadku przekazania lub sprzedaży elektro-narzędzia bez modułu GCY 42, zaślepkę należy włożyć w miejsce wyjętego modułu.
Umieścić baterię (1) biegunem dodatnim do góry w module GCY 42 (2). Nie trzeba dociskać baterii; bateria nie zostanie zablokowana automatycznie. Zostanie ona zablokowana we właściwej pozycji dopiero po zamknięciu pokrywki.
Aby dokonać inicjalizacji modułu GCY 42 po włożeniu go do elektronarzędzia, należy nacisnąć włącznik/wyłącznik elektro-narzędzia.
Wymiana baterii
(zob. rys. B1-B4)
176 | Polski
Zużytą baterię (1) należy wyjmować tylko palcami.
Przed całkowitym rozładowaniem się baterii, w aplikacji zostanie wyświetlone ostrzeżenie.
Wyjmowanie modułu GCY 42
(zob. rys. C1-C2)
Wyjmując moduł GCY 42 (2), nie należy używać siły. Nie należy stosować żadnych ostrych ani szpiczastych narzędzi.
Wskazówka: W razie potrzeby można obrócić elektronarzędzie, aby ułatwić sobie wyjmowanie modułu GCY 42.
Uruchamianie
Po włożeniu baterii (1) i naciśnięciu włącznika/wyłącznika na elektronarzędziu, moduł GCY 42 wysyła sygnał ciągły. Emisja sygnału Bluetooth® przerywana zostanie dopiero wówczas, gdy bateria się wyładuje, jest uszkodzona lub zostanie wyjęta. Szczegółowe informacje są podane bezpośrednio w aplikacji firmy Bosch.
Instalacja i konfiguracja aplikacji
Aby móc używać modułu GCY 42, należy najpierw zainstalo- wać aplikację Bosch Toolbox.
Polski | 177
- Aplikację Bosch Toolbox można pobrać ze sklepu za aplikacjami (Apple App Store, Google Play Store).
Wskazówka: W tym celu należy posiadać konto użytkowni-ka sklepu z aplikacjami.
– Następnie w aplikacji należy wybrać podpunkt MyTools.
– Na wyświetlacz smartfona bądź tabletu wyświetlone zostaną wszystkie dalsze kroki, konieczne do połączenia elektro-narzędzia z urządzeniem mobilnym.
Wskazówka: Najpierw należy zapoznać się z informacjami oferowanymi przez samouczek dostępny w aplikacji. Pozwoli to lepiej zrozumieć proces nawiązywania połączenia i ułatwi stosowanie funkcji Connectivity.
Transfer danych przez Bluetooth®
Moduł GCY 42 posiada regularny interwał nadawania sygnału. W zależności od warunków może upłynąć nieco więcej czasu, zanim moduł GCY 42 zostanie wykryty. Jeżeli moduł GCY 42 nie zostanie wykryty, należy sprawdzić:
– Czy odległość od urządzenia mobilnego nie jest za duża? Zmniejszyć odległość między urządzeniem mobilnym a modułem GCY 42.
178 | Polski
– Czy bateria nie jest zbyt słaba lub rozładowana?
Wymienić baterię.
- W urządzeniu mobilnym wyłączyć i ponownie włączyć funkcję Bluetooth®.
Sprawdzić, czy moduł GCY 42 zostanie teraz wykryty.
Konserwacja i serwis
Konserwacja i czyszczenie
Usunąć zabrudzenia za pomocą pędzla. Nie stosować żadnych środków czyszczących ani rozpuszczalników.
Obsługa klienta oraz doradztwo dotyczące użytkowania
Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosi-my zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com
Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.
Polski | 179
Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.
Polska
Serwis Elektronarzędzi
Ul. Jutrzenki 102/104
02-230 Warszawa
Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.
Tel.: 22 7154450
Faks: 22 7154440
E-Mail: bsc@pl.bosch.com
www.bosch-pt.pl
Pozostałe adresy serwisów znajdują się na stronie:
Moduły GCY 42, osprzęt i opakowania należy doprowadzić do ponownego przetworzenia zgodnie z obowiązującymi przepisami ochrony środowiska.
Bosch Power Tools 1 609 92A 6RX | (21.02.2022)
180 | Polski
Nie wolno wyrzucać podzespołów elektronicznych ani baterii razem z odpadami z gospodarstwa domowego!
Tylko dla krajów UE:
Zgodnie z europejską dyrektywą 2012/19/UE w sprawie zuży- tego sprzętu elektrycznego i elektronicznego oraz jej transpo- zycją do prawa krajowego niezdatne do użytku elektronarzę- dzia, a zgodnie z europejską dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie należy zbierać osobno i doprowadzić do ponownego użycia zgodnie z obowiązującymi przepisami ochrony środowiska.
W przypadku nieprawidłowej utylizacji zużyty sprzęt elektryczny i elektroniczny może mieć szkodliwe skutki dla środowiska i zdrowia ludzkiego, wynikające z potencjalnej obecności substancji niebezpiecznych.
Čeština
pl Robert Bosch Power Tools GmbH niniejszym oświadcza, że typ urządzenia radiowego GCY 42 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodnos-
IV
CE
ci UE jest dostępny pod następującym adresem internetowym:
