Тип продукту	Бездротовий перфоратор
Бренд	Bosch
Модель	GBH 18V40 C Professional
Номінальна напруга	18 В
Тип патрона	SDS plus
Кількість швидкостей	1
Швидкість холостого ходу	0-820 об/хв
Частота ударів	0-4500 ударів/хв
Енергія одиночного удару	2,6 Дж
Макс. діаметр свердління в бетоні	40 мм
Макс. діаметр свердління в сталі	13 мм
Макс. діаметр свердління в дереві	40 мм
Вага (без акумулятора)	3,5 кг
Довжина	380 мм
Висота	215 мм
Живлення	Акумулятор Li-Ion 18 В (не входить до комплекту)
Підключення	Bluetooth Low Energy через модуль GCY 42 (опціонально)
Обслуговування та чищення	Видаляти пил щіткою; не використовувати агресивні миючі засоби
Безпека	Використовуйте засоби захисту слуху та захисні окуляри
Запчастини та ремонтопридатність	Післяпродажне обслуговування Bosch; запчастини доступні на bosch-pt.com
Гарантія	2 роки (відповідно до законодавства)
Загальна інформація	Професійний перфоратор для бетону, сталі та дерева

Часті запитання - GBH 18V40 C Professional BOSCH

Який тип акумулятора використовувати з перфоратором Bosch GBH 18V40 C Professional?

Використовуйте лише акумулятори Bosch 18V Li-Ion з лінійки Professional, такі як GBA 18V... або ProCORE18V... для оптимальної потужності.

Як встановити модуль Bluetooth GCY 42?

Зніміть кришку модуля на інструменті, вставте батарейку CR2032 в модуль GCY 42, потім поверніть кришку. Увімкніть вимикач для ініціалізації з'єднання.

Яка енергія удару цього перфоратора?

Енергія одиночного удару становить 2,6 Дж, що дозволяє ефективно свердлити бетон діаметром до 40 мм.

Чи можна використовувати стандартні свердла з патроном SDS plus?

Так, але вам знадобиться перехідник SDS-plus для циліндричних свердел. Патрон SDS plus в основному приймає свердла з хвостовиком SDS.

Як доглядати за перфоратором?

Очищайте пристрій сухою щіткою після використання. Не використовуйте розчинники або агресивні миючі засоби. Регулярно перевіряйте затягування патрона.

Що робити, якщо перфоратор не вмикається?

Перевірте, чи заряджений акумулятор і чи правильно він вставлений. Якщо проблема не зникає, зверніться до сервісного центру Bosch.

Які максимальні діаметри свердління?

У бетоні: до 40 мм, у сталі: до 13 мм, у дереві: до 40 мм.

Чи сумісний перфоратор з акумуляторами ProCORE18V?

Так, він сумісний з усіма акумуляторами Bosch 18V Professional, включаючи ProCORE18V для більшої автономності та потужності.

Що робити у разі втрати батарейки модуля Bluetooth?

Замініть її на нову батарейку типу CR2032 (3В). Дотримуйтесь полярності: позитивний полюс вгору.

Де знайти запчастини?

Відвідайте сайт www.bosch-pt.com для замовлення запчастин або зверніться до сервісного центру Bosch.

ПОСІБНИК КОРИСТУВАЧА GBH 18V40 C Professional BOSCH

uk Оригінальна інструкція з

експлуатації

kk Пайдалану

НУСКАУЛЫГЫНЫЙ

ТУПНУСКАСЫ

ro Instructiuni originale

Українська ...... Сторінка 231

Қазақ...... Бет 243

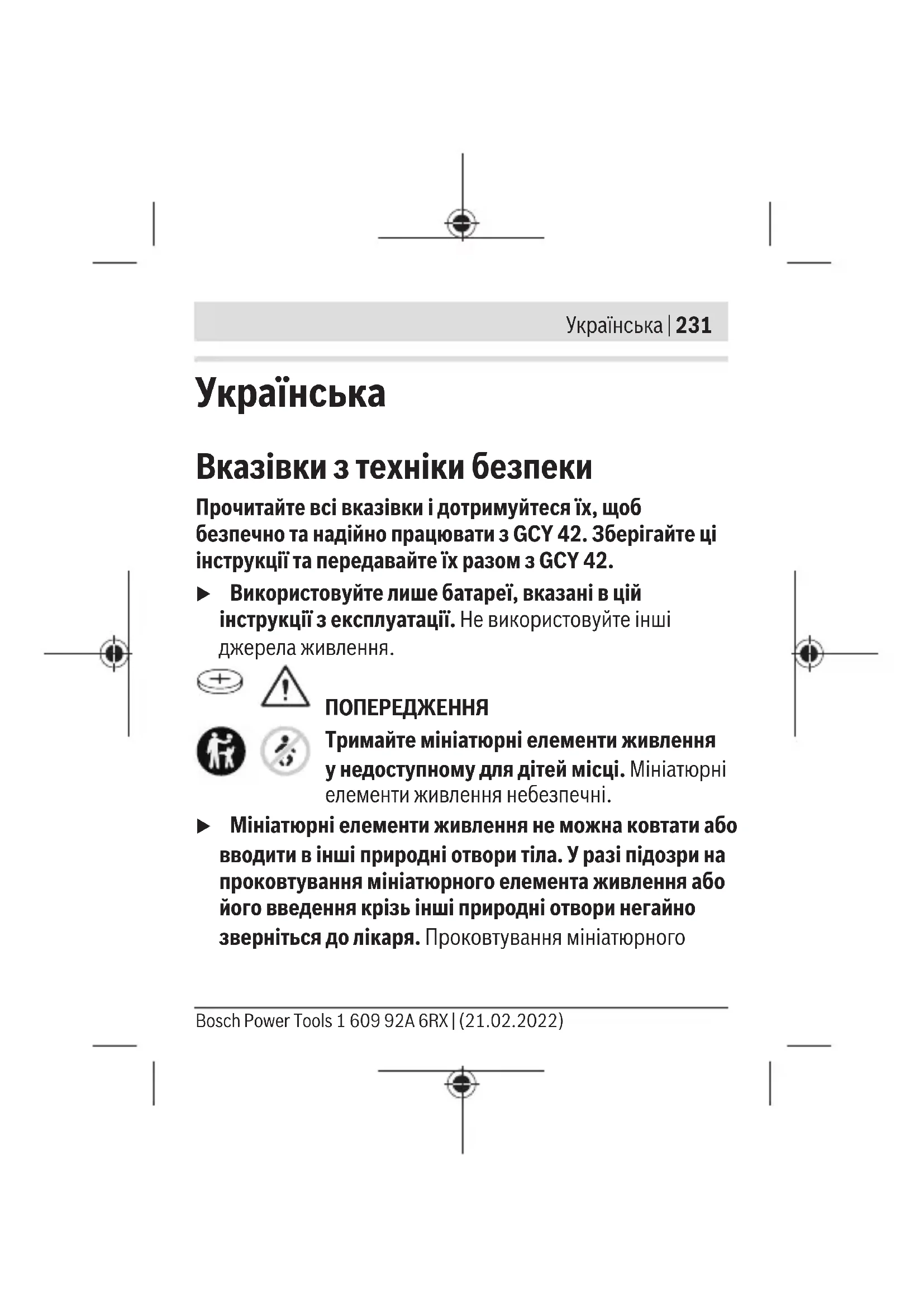

Вказівки з техніки безпеки

Прочитайте всі вказівки і дотримуйтеся їх, щоб безпечно та надійно працювати з GCY 42. Зберігайте ці інструкції та передавайте їх разом з GCY 42.

▶ Використовуйте лише батареї, вказані в цій інструкції з експлуатації. Не використовуйте інші джерела живлення.

ПОПЕРЕДЖЕННЯ

Тримайте мініатюрні елементи живлення у недоступному для дітей місці. Мініатюрні елементи живлення небезпечні.

Мініатюрні елементи живлення не можна ковтати або вводити в інші природні отвори тіла. У разі підозри на проковтування мініатюрного елемента живлення або його введення крізь інші природні отвори негайно зверніться до лікаря. Проковтування мініатюрного

232 | Українська

елемента живлення може протягом 2 годин призвести до важких внутрішніх опіків і смерті.

▶ Виконуйте заміну мініатюрних елементів живлення належним чином. Існує небезпека вибуху.
▶ Використовуйте лише елементи живлення кнопкового типу, вказані в цій інструкції з експлуатації. Не використовуйте будь-які інші мініатюрні елементи живлення або інші джерела струму.
▶ Не намагайтеся знову зарядити мініатюрний елемент живлення і на закорочуйте мініатюрний елемент живлення. Мініатюрний елемент живлення може втратити герметичність, вибухнути, зайнятися і травмувати людей.
Виймайте й утилізуйте розряджені мініатюрні елементи живлення згідно з приписами. Розряджені мініатюрні елементи живлення можуть втратити герметичність і пошкодити продукт або травмувати людей.
▶ Не перегрівайте мініатюрний елемент живлення і не кидайте його у вогонь. Мініатюрний елемент живлення може втратити герметичність, вибухнути, зайнятися і травмувати людей.

Українська | 233

▶ Не пошкоджуйте мініатюрний елемент живлення і не розбирайте його. Мініатюрний елемент живлення може втратити герметичність, вибухнути, зайнятися і травмувати людей.
Не дозволяйте мініатюрному елементу живлення контактувати з водою. Вивільнений літій може увійти в реакцію з воднем води, викликаючи при цьому пожежу, вибух або травмування людей.

Словесний товарний знак Bluetooth® і графічні товарні знаки (логотипи) є зареєстрованими товарними знаками і власністю Bluetooth SIG, Inc. Компанія Robert Bosch Power Tools GmbH використовує ці словесні/графічні товарні знаки за ліцензією.

▶ Припиніть використання модуля Bluetooth®, якщо кришка не закривається, вийміть мініатюрний елемент живлення і віддайте модуль у ремонт.

Опис продукту і послуг

Призначення приладу

Модуль Bluetooth® Low Energy GCY 42 забезпечує можливість персоналізації та перевірки стану

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

234 | Українська

електроінструмента, а також передачу налаштувань та даних на основі радіотехнології Bluetooth®. Для передачі даних потрібна згода користувача.

Інформація щодо запропонованих функцій зв'язку подана у додатку (App) Bosch Toolbox або в інструкції з експлуатації використовуваного електроінструмента.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення на сторінках з малюнками.

(1) Мініатюрний елемент живлення
(2) Модуль Bluetooth® Low Energy Module GCY 42
(3) Тримач ^a)
(4) Кришка модуля Bluetooth® Low Energy Module GCY 42 ^a)

a) Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя.

Українська | 235

Технічні дані

Модуль Bluetooth®Low Energy	GCY 42
Товарний номер	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Робоча температура -20 °C ... +50 °C
Температура зберігання -20 °C ... +70 °C
Розміри 7 x 30 x 30 мм
Вага відповідно до ЕРТА-Procedure 01:2014	0,01 кг

Передача даних

Bluetooth® Bluetooth®4.2 (Low Energy)		A)
Дальність сигналу макс. 30 м		B)
Використовуваний частотний діапазон	2402–2480 МГц
Вихідна потужність < 1 мВт

Живлення

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

236 | Українська

Модуль Bluetooth®Low Energy		GCY 42
Батарея Мініатюрний елемент
	живлення (літієва батарея 3 В, CR 2032)
Довговічність батарейок прибл.		24 місяці

A) Мобільні термінали повинні бути сумісні з пристроями Bluetooth® з низьким енергоспоживанням (версія 4.2) і повинні підтримувати стандарт Generic Access Profile (GAP).

В) Дальність сигналу може значно відрізнятися залежно від зовнішніх умов, включаючи використовувані приймачі. Всередині закритих приміщень і крізь металеві перешкоди (напр., стіни, полиці, чохли тощо) дальність проходження сигналу Bluetooth® може значно скорочуватись.

Системні вимоги GCY 42

Мобільний термінал(планшет, смартфон)	Android 6.0 (і вище)
	iOS 11 (і вище)

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Монтаж та експлуатація

Живлення

Зніміть кришку модуля Bluetooth® Low Energy Module GCY 42 на електроінструменті, напр., за допомогою викрутки або великої монети. Невідповідними предметами можна пошкодити електроніку або кришку.

– Для першого використання після придбання або для заміни батареї (1) див. малюнки на сторінках із зображеннями. При цьому виконуйте наступні вказівки.

Перше увімкнення

(див. мал. A1-A5)

Вказівка: Бережіть тримач (3) модуля GCY 42.

Встромляйте тримач на місце, коли передаєте електроінструмент без модуля GCY 42.

Встроміть батарею (1) полюсом «плюс» догори в модуль GCY 42 (2). Утискати батарею не потрібно; батарея сама не входить у зачеплення. Вона фіксується на передбаченому місці лише у разі закриття кришки.

Щоб ініціалізувати встроилений модуль GCY 42, натисніть на вимикач електроінструмента.

238 | Українська

Заміна батареї

(див. мал. B1-B4)

Виймайте відпрацьовану батарею (1) лише пальцями.

Перед тим як заряд батареї вичерпається повністю, додаток видасть попередження.

Виймання модуля GCY 42

(див. мал. C1-C2)

Не застосовуйте силу для виймання модуля GCY 42 (2). Не використовуйте жодні шпичасті або загострені інструменти.

Вказівка: Можно, для полегшення виймання модуля GCY 42, потрібно буде перегорнути електроінструмент.

Початок роботи

Як тільки батарея (1) буде встромлена і вимикач електроінструмента буде натиснений, модуль GCY 42 видає сигнал безперервно. Сигнал Bluetooth® переривається, лише якщо батарея розрядилася, була пошкоджена або вийнята.

Більш докладна інформація подана безпосередньо у додатку Bosch.

Українська | 239

Встановлення та налаштування додатка

Щоб використовувати модуль GCY 42, необхідно спочатку встановити додаток Bosch Toolbox.

– Завантажте додаток Bosch Toolbox у відповідному магазині (Apple App Store, Google Play Store).
Вказівка: Буде потрібний профіль користувача у відповідному магазині додатків.
– Оберіть у додатку підпункт MyTools.
– На дисплеї мобільного термінала будуть вказані усі подальші кроки щодо з'єднання електроінструмента з терміналом.

Вказівка: Спочатку повністю пройдіть навчання у додатку. З його допомогою Ви отримаєте краще уявлення про процес з'єднання і про використання функцій зв'язку.

Модуль GCY 42 має регулярний інтервал передачі. У залежності від зовнішніх умов може бути потрібна більша кількість інтервалів передачі, щоб модуль GCY 42 був розпізнаний. Якщо модуль GCY 42 не розпізнається, перевірте наступне:

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

240 | Українська

– Чи не завеликою є відстань від мобільного термінала?
Зменшіть відстань між мобільним терміналом і модулем GCY 42.
– Чи не розрядилася батарея?
Замініть батарею.
– Вимкніть і знову увімкніть Bluetooth® на своєму мобільному терміналі.
Перевірте, чи модуль GCY 42 розпізнається тепер.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

Видаліть забруднення пензликом. Не використовуйте жодних миючих засобів або розчинників.

Сервіс і консультації з питань застосування

В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо

Українська | 241

використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту.

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ!

Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я.

Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

Бош Сервісний Центр електроінструментів

вул. Крайня 1

02660 Київ 60

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

www.bosch-professional.com/ua/uk

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

242 | Українська

Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.

Адреси інших сервісних центрів наведено нижче:

Модулі GCY 42, приладдя і упаковку потрібно здавати на екологічно чисту повторну переробку.

Не викидайте електронні деталі і батареї в побутове сміття!

Лише для країн ЄС:

Відповідно до Європейської Директиви 2012/19/EU щодо відходів електричного та електронного обладнання та її перетворення в національне законодавство електроінструменти, які більше не придатні до використання, а також відповідно до Європейської Директиви 2006/66/ЄС несправні або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом.

При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на

Қазақ|243

навколишнє середовище та здоров'я людини через можливу наявність небезпечних речовин.

Казак

Батарея Кіші батарея (З В литий батареясы, CR 2032)

252 | Казак

Bluetooth® Low Energy Module

Цим Robert Bosch Power Tools GmbH заявляє, що радіообладнання типу GCY 42 відповідає Директиві 2014/53/EU. З повним текстом декларації

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

CE

V

відповідності EU можна ознайомитися за такою Інтернет-адресою:
