| Tipo di prodotto | Trapano a percussione senza fili |
| Marca | Bosch |
| Modello | GBH 18V40 C Professional |
| Tensione nominale | 18 V |
| Tipo di mandrino | SDS plus |
| Numero di velocità | 1 |
| Velocità a vuoto | 0–820 tr/min |
| Frequenza di percussione | 0–4500 colpi/min |
| Energia di percussione singola | 2,6 J |
| Diametro di foratura max. nel calcestruzzo | 40 mm |
| Diametro di foratura max. nell'acciaio | 13 mm |
| Diametro di foratura max. nel legno | 40 mm |
| Peso (senza batteria) | 3,5 kg |
| Lunghezza | 380 mm |
| Altezza | 215 mm |
| Alimentazione | Batteria Li-Ion 18 V (non inclusa) |
| Connettività | Bluetooth Low Energy tramite modulo GCY 42 (opzionale) |
| Manutenzione e pulizia | Spolverare con un pennello; non utilizzare detergenti aggressivi |
| Sicurezza | Utilizzare protezioni acustiche e occhiali di sicurezza |
| Ricambi e riparabilità | Servizio post-vendita Bosch; pezzi disponibili su bosch-pt.com |
| Garanzia | 2 anni (secondo le condizioni legali) |
| Informazioni generali | Trapano a percussione professionale per calcestruzzo, acciaio e legno |
Domande frequenti - GBH 18V40 C Professional BOSCH
Domande degli utenti su GBH 18V40 C Professional BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trapano in formato PDF gratuitamente! Trova il tuo manuale GBH 18V40 C Professional - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GBH 18V40 C Professional del marchio BOSCH.
MANUALE UTENTE GBH 18V40 C Professional BOSCH
it istruzioni originali nl Oeroponticolike
in Oursprunkelijke
gebruiksaanwijzing
da Original brugsanvisning
SV Bruksanvishing Original

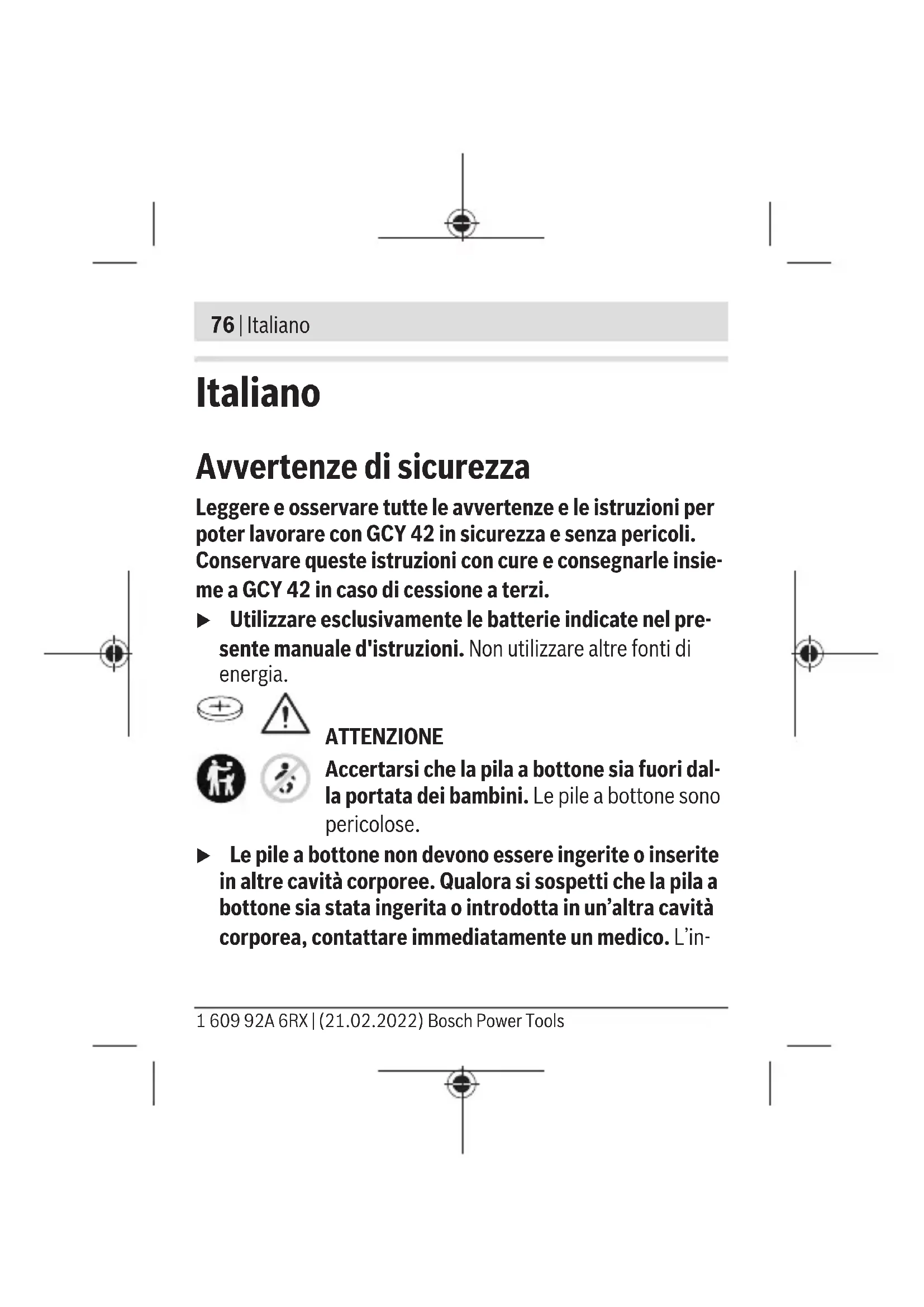

Avvertenze di sicurezza
Leggere e osservare tutte le avvertenze e le istruzioni per poter lavorare con GCY 42 in sicurezza e senza pericoli. Conservare queste istruzioni con cure e consegnarle insieme a GCY 42 in caso di cessione a terzi.
▶ Utilizzare esclusivamente le batterie indicate nel presente manuale d'istruzioni. Non utilizzare altre fonti di energia.
ATTENZIONE
Accertarsi che la pila a bottone sia fuori dalla portata dei bambini. Le pile a bottone sono pericolose.
Le pile a bottone non devono essere ingerite o inserite in altre cavità corporee. Qualora si sospetti che la pila a bottone sia stata ingerita o introdotta in un'altra cavità corporea, contattare immediatamente un medico. L'in-
Italiano
gerimento della pila a bottone può causare, nell'arco di 2 ore, gravi lesioni interne, con conseguenze anche mortali.
In caso di sostituzione della pila a bottone, provvedere a sostituirla correttamente. Vi è rischio di esplosione.
Utilizzare esclusivamente le batterie a bottone indicate nelle presenti istruzioni d'uso. Non utilizzare altri tipi di batterie a bottone, né altri tipi di alimentazione.
Non tentare di ricaricare la pila a bottone e non cortocircuitarla. La pila a bottone può diventare anermetica, esplodere, incendiarsi e causare lesioni.
Rimuovere e smaltire le pile a bottone scariche nel rispetto delle norme locali. Le pile a bottone scariche possono diventare anermetiche e, di conseguenza, danneggiare il prodotto, oppure causare lesioni.
▶ Non far surriscaldare la pila a bottone e non gettarla nel fuoco. La pila a bottone può diventare anermetica, esplodere, incendiarsi e causare lesioni.
▶ Non danneggiare, né smontare la pila a bottone. La pila a bottone può diventare anermetica, esplodere, incendiarsi e causare lesioni.
▶ Non portare una pila a bottone danneggiata a contatto con l'acqua. A contatto con l'acqua, il litio che fuoriesce
78 | Italiano
dalla pila può generare idrogeno e causare un incendio o un'esplosione, oppure causare lesioni.
Il marchio denominativo Bluetooth®, così come i simboli grafici (loghi), sono marchi di fabbrica registrati e sono proprietà di Bluetooth SIG, Inc. Qualsiasi utilizzo di tali marchi/loghi da parte di Robert Bosch Power Tools GmbH è concesso in licenza.
Non utilizzare più il modulo Bluetooth® qualora non sia più possibile chiudere la copertura, rimuovere la pila a bottone e far riparare il modulo.
Descrizione del prodotto e dei servizi forniti
Utilizzo conforme
Il modulo Bluetooth® Low Energy Module GCY 42 consente la personalizzazione e il controllo dello stato di un elettroutensile nonché la trasmissione di impostazioni e dati sulla base della tecnologia radio Bluetooth®. La trasmissione di dati deve essere approvata dall'utilizzatore.
Italiano | 79
Le informazioni riguardanti le funzioni di Connectivity offerte si possono consultare all'interno dell'applicazione (app) Bosch Toolbox o nelle istruzioni d'uso dell'elettroutensile utilizzato.
Componenti illustrati
La numerazione dei componenti rappresentati si riferisce alle illustrazioni sulle pagine con la rappresentazione grafica.
(1) Pila a bottone
(2) Bluetooth® Low Energy Module GCY 42
(3) Segnaposto a)
(4) Copertura Bluetooth® Low Energy Module GCY 42 ^a)
a) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.
Dati tecnici
| Bluetooth®Low Energy Module | GCY 42 |
| Codice prodotto | 1 600 A01 ZE21 600 A01 3WF |
Bosch Power Tools 1 609 92A 6RX | (21.02.2022)
80 | Italiano
| Bluetooth®Low Energy Module | GCY 42 |
| 1 600 A01 6NH1 600 A01 L2W | |
| Temperatura di funziona-mento | -20 °C ... +50 °C |
| Temperatura di magazzi-naggio | -20 °C ... +70 °C |
| Dimensioni 7 x 30 x 30 mm | |
| Peso secondo EPTA-Proce-dure 01:2014 | 0,01 kg |
| Trasferimento dati | |
| Bluetooth® Bluetooth® 4.2 (Low Energy) | A) |
| Raggio d'azione del segnale Max. 30 m | B) |
| Campo di frequenza utiliz-zato | 2402–2480 MHz |
| Potenza di uscita < 1 mW | |
| Alimentazione | |
| Pila Pila a bottone (batteria al litio da | 3 V, CR 2032) |
1 609 92A 6RX | (21.02.2022) Bosch Power Tools
Italiano | 81
Bluetooth® Low Energy Module
GCY 42
Durata della batteria, circa 24 mesi
A) I dispositivi mobili dovranno essere compatibili con dispositivi Bluetooth ^® Low Energy (versione 4.2) e dovranno supportare il Generic Access Profile (GAP).
B) In base alle condizioni esterne, incluso il tipo di ricevitore utilizzato, la portata può variare notevolmente. All'interno di ambienti chiusi e in presenza di barriere metalliche (ad es. pareti, scaffali, valigette ecc.), la portata del segnale Bluetooth® può risultare molto inferiore.
Requisiti di sistema GCY 42
| Dispositivo mobile (smart device) | Android 6.0 (e versioni successive) |
| iOS 11 (e versioni successive) |
Bosch Power Tools 1 609 92A 6RX | (21.02.2022)
82 | Italiano
Montaggio ed uso
Alimentazione
Rimuovere la copertura per il modulo Bluetooth® Low Energy Module GCY 42 presente nell'elettroutensile, ad esempio con l'ausilio di un cacciavite o di una grossa moneta.. L'utilizzo di oggetti non idonei può comportare danni per l'elettronica o la copertura.
- Per la messa in funzione in seguito all'acquisto o alla sostituzione della batteria (1), seguire le rappresentazioni grafiche delle relative pagine. A tale riguardo, osservare le seguenti avvertenze.
Prima messa in funzione
(vedere immagini A1-A5)
Avvertenza: Conservare con cura il segnaposto (3) del modulo GCY 42. Utilizzare nuovamente il segnaposto per il trasferimento dell'elettroutensile senza GCY 42.
Introdurre la batteria (1) con il polo positivo rivolto verso l'alto all'interno del modulo GCY 42 (2). Non è necessario esercitare pressione sulla batteria, poiché si innesta automaticamente in posizione. Viene fissata nella posizione prevista solo al momento della chiusura della copertura.
1 609 92A 6RX | (21.02.2022) Bosch Power Tools
Italiano | 83
Per inizializzare il modulo GCY 42 dopo l'introduzione della batteria, azionare l'interruttore di avvio/arresto dell'elettroutensile.
Sostituzione della batteria
(vedere immagini B1-B4)
Estrarre la batteria esausta (1) utilizzando solamente le dita.
Prima che la batteria si scarichi completamente, l'app visualizzerà un apposito avviso.
Rimozione del modulo GCY 42
(vedere immagini C1-C2)
Non esercitare forza durante la rimozione del modulo GCY 42 (2). Non utilizzare alcun oggetto appuntito né affilato.
Avvertenza: ruotare eventualmente l'elettroutensile al fine di poter rimuovere più facilmente il GCY 42.
Messa in funzione
Non appena la batteria (1) è stata inserita e l'interruttore di avvio/arresto presente sull'elettroutensile è stato azionato, il GCY 42 invierà un segnale in modo continuativo. Il segnale Bluetooth® verrà interrotto soltanto in caso di batteria scarica o difettosa, oppure se la batteria verrà rimossa.
Bosch Power Tools 1 609 92A 6RX | (21.02.2022)
84 | Italiano
Ulteriori informazioni verranno fornite direttamente dall'app Bosch.
Installazione e messa a punto dell'app
Per poter utilizzare il GCY 42 è necessario installare dapprima l'app Bosch Toolbox.
- L'applicazione Bosch Toolbox è scaricabile dai relativi App Store (Apple App Store, Google Play Store).
Avvertenza: tale procedura presuppone l'esistenza di un account utente presso il relativo AppStore.
- Selezionare quindi nell'app l'opzione MyTools.
- Il display del proprio dispositivo mobile indicherà tutti i passaggi successivi, necessari per connettere l'elettroutensile al dispositivo terminale.
Avvertenza: innanzitutto occorrerà seguire per intero il tutorial dell'app. In tal modo sarà possibile avere una migliore visione d'insieme in merito alla procedura di collegamento e all'utilizzo delle funzioni Connectivity.
Trasmissione dati via Bluetooth®
Il GCY 42 utilizza un intervallo di trasmissione regolare. In base all'ambiente potranno essere necessari più intervalli di tra-
1 609 92A 6RX | (21.02.2022) Bosch Power Tools
Italiano
smissione prima che il GCY 42 venga riconosciuto. Qualora il GCY 42 non venisse riconosciuto, verificare quanto segue.
- Se la distanza dal dispositivo mobile è eccessiva: ridurre la distanza fra il dispositivo mobile ed il GCY 42.
- Se la batteria è parzialmente o totalmente scarica: Sostituire la batteria.
- Spegnere e riaccendere il proprio dispositivo mobile Bluetooth®. Verificare se a questo punto il GCY 42 viene riconosciuto.
Manutenzione ed assistenza
Manutenzione e pulizia
Rimuovere eventuali tracce di sporco con l'ausilio di un pennello. Non utilizzare prodotti detergenti né solventi.
Servizio di assistenza e consulenza tecnica
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto non-ché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com
Bosch Power Tools 1 609 92A 6RX | (21.02.2022)
86 | Italiano
Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.
Italia
Tel.: (02) 3696 2314
E-Mail: pt.hotlinebosch@it.bosch.com
Per ulteriori indirizzi del servizio assistenza consultare:
I moduli GCY 42, gli accessori e le confezioni devono essere utilizzati nell'ambito di un riciclaggio rispettoso dell'ambiente.
Non gettare elettroutensili dismessi e le batterie esaurite tra i rifiuti domestici!
Solo per i Paesi UE:
Ai sensi della Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e del suo recepimento nel diritto nazionale, gli elettroutensili non più utilizzabili e, ai
Nederlands
sensi della Direttiva Europea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente e riciclati nel rispetto dell'ambiente.
In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.
Nederlands
Batteri Knappecellebatteri (3 V
litiumbatteri, CR 2032)
Pariston kesto n. 24 kk
it Il fabbricante, Robert Bosch Power Tools GmbH, dichiara che il tipo di apparecchiatura radio GCY 42 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
