Вид на производ	Бежична ударна дупчалка
Марка	Bosch
Модел	GBH 18V40 C Professional
Номинален напон	18 V
Тип на стегач	SDS plus
Број на брзини	1
Брзина без оптоварување	0–820 врт/мин
Фреквенција на удар	0–4500 удари/мин
Енергија на единечен удар	2,6 J
Макс. дијаметар на дупчење во бетон	40 mm
Макс. дијаметар на дупчење во челик	13 mm
Макс. дијаметар на дупчење во дрво	40 mm
Тежина (без батерија)	3,5 kg
Должина	380 mm
Висина	215 mm
Напојување	Li-Ion батерија 18 V (не е вклучена)
Поврзување	Bluetooth Low Energy преку модул GCY 42 (опционално)
Одржување и чистење	Исчистете со четка; не користете агресивни детергенти
Безбедност	Користете заштита за слух и заштитни очила
Резервни делови и поправка	Постпродажна услуга на Bosch; делови достапни на bosch-pt.com
Гаранција	2 години (според законски услови)
Општи информации	Професионална ударна дупчалка за бетон, челик и дрво

Frequently Asked Questions - GBH 18V40 C Professional BOSCH

Каков тип на батерија да се користи со дупчалката Bosch GBH 18V40 C Professional?

Користете само Bosch 18V Li-Ion батерии од Professional линијата, како батеријата GBA 18V... или ProCORE18V... за оптимална моќност.

Како да се инсталира Bluetooth модулот GCY 42?

Отстранете го капакот на модулот на алатот, вметнете копче батерија CR2032 во модулот GCY 42, потоа вратете го капакот. Притиснете го прекинувачот за вклучување/исклучување за да ја иницијализирате врската.

Колкава е ударната енергија на оваа дупчалка?

Енергијата на единечен удар е 2,6 J, што овозможува ефикасно дупчење во бетон до дијаметар од 40 mm.

Може ли да користам стандардни дупчалки со стегачот SDS plus?

Да, но ќе ви треба адаптер SDS-plus за цилиндрични дупчалки. Стегачот SDS plus прифаќа главно дупчалки со SDS опашка.

Како да се одржува дупчалката?

Исчистете го апаратот со сува четка по употреба. Не користете растворувачи или агресивни детергенти. Редовно проверувајте го затегнувањето на стегачот.

Што да направам ако дупчалката не се вклучува?

Проверете дали батеријата е наполнета и правилно приклучена. Ако проблемот продолжи, контактирајте ја постпродажната услуга на Bosch.

Кои се максималните дијаметри на дупчење?

Во бетон: до 40 mm, во челик: до 13 mm, во дрво: до 40 mm.

Дали дупчалката е компатибилна со ProCORE18V батериите?

Да, компатибилна е со сите Bosch 18V Professional батерии, вклучувајќи ги ProCORE18V за зголемена издржливост и моќност.

Што да направам ако ја изгубам батеријата на Bluetooth модулот?

Заменете ја со нова копче батерија од тип CR2032 (3V). Почитувајте го поларитетот: позитивниот пол нагоре.

Каде да најдам резервни делови?

Посетете ја страницата www.bosch-pt.com за да нарачате резервни делови или контактирајте ја постпродажната услуга на Bosch.

КОРИСНИЧКИ ПРИРАЧНИК GBH 18V40 C Professional BOSCH

Македонски...... Страница 283

Srpski ...... Strana 295

Slovenščina ....Stran 306

Hrvatski ......Stranica 317

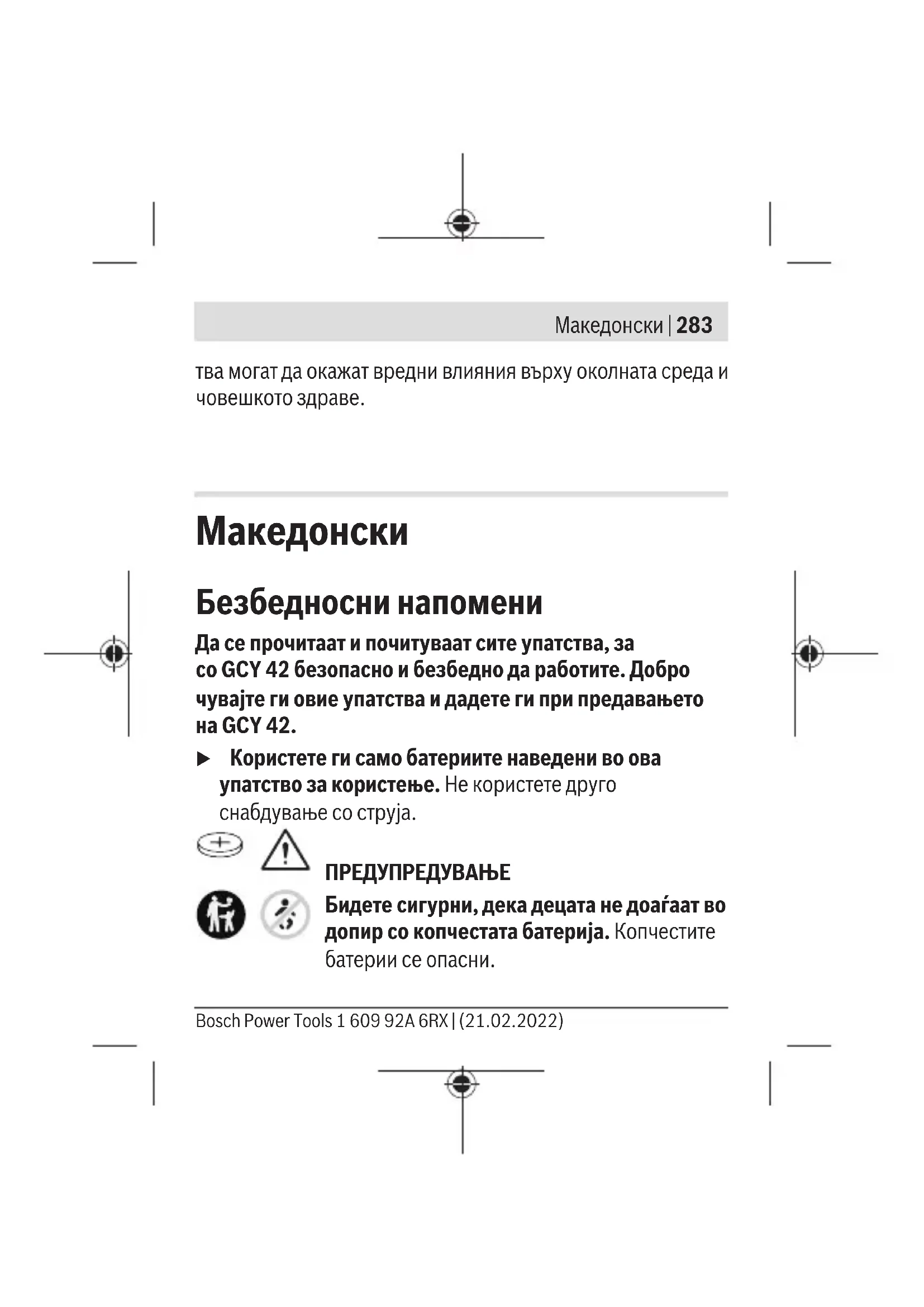

Безбедносни напомени

Да се прочитают и почитуваат сите упатства, за со GCY 42 безопасно и безбедно да работите. Добро чувајте ги овие упатства и дадете ги при предавањето на GCY 42.

▶ Користете ги само батериите наведени во ова упатство за користење. Не користете друго снабдување со струја.

ПРЕДУПРЕДУВАЊЕ

Бидете сигурни, дека децата не доагаат во допир со копчестата батерија. Копчестите батерии се опасни.

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

284 | Македонски

Никогаш проголтувајте ги копчестите батерии и не ставајте ги други отвори од телото. Доколку постои сомневање дека копчестата батерија е проголтана или е вметната во друг дел од телото, веднаш побарајте медицинска помош. Проголтувањето на копчеста батерија може во рок од 2 часа да доведе до сериозни внатрешни изгореници или смрт.
▶ При замена на копчестата батерија, проверете дали е правилно заменета. Инаку, постои опасност од експлозија.
▶ Користете ги само копчестите батерии наведени во ова упатство за користење. Не користете други копчести батерии или друго снабдување со струја.
▶ Не се обидувајте повторно да ја полните копчестата батерија и не ја премостувајте. Копчестата батерија може да протече, да експлодира, да се запали и да повреди лица.
▶ Прописно отстранете ги и фрлете ги испразнетите копчести батерии. Испразнетите копчести батерии може да протечат и со тоа да го оштетат производот или да повредат лица.

Македонски | 285

▶ Не ја прегревајте копчестата батерија и не ја фрлајте во орган. Копчестата батерија може да протече, да експлодира, да се запали и да повреди лица.
▶ Не ја оштетувајте копчестата батерија и не ја расклопувајте. Копчестата батерија може да протече, да експлодира, да се запали и да повреди лица.
Копчестата батерија не ја доведувајте во контакт со вода. Литиумот што истекува може со вода да создаде водород и со тоа да доведе до пожар, експлозија или до повреди на лица.

Ознаката со зборови Bluetooth® како и сликите (логоата) се регистрирани марки и сопственост на Bluetooth SIG, Inc. Секое користење на оваа ознака со зборови/слики се врши со лиценца преку Robert Bosch Power Tools GmbH.

▶ Не го користете веće Bluetooth®-модулот, ако капакот не може да се затвори, извадете ја копчестата батерија и поправете го.

Опис на производот и перформансите

Наменета употреба

Bluetooth® Low Energy Module GCY 42 овозможува персонализирање и статусна проверка на еден електричен алат, како и пренесување на поставките и податоците врз основа на Bluetooth®-безжичната технологија. Преносот на податоци мора да се одобри од страна на корисниците. Информациите за понудените Connectivity-функции ги добивате во апликацијата (App) Bosch Toolbox или во упатството за користење на електричниот алат што се употребува.

Илустрација на компоненти

Нумерирањето на илустрираните компоненти се однесува на приказот на графичките страници.

(1) Копчеста батерија
(2) Bluetooth® Low Energy Module GCY 42
(3) Растојник ^a)

Македонски | 287

(4) Kanak Bluetooth® Low Energy Module GCY 42 ^a)

a) Илустрираната или опишана опрема не е дел од стандардниот обем на испорака. Целосната опрема може да ја најдете во нашата Програма за опрема.

Технички податоци

Bluetooth®Low Energy Module	GCY 42
Број на дел	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Оперативна температура -20°C ... +50°C
Температура при складирање	-20°C ... +70°C
Димензии 7 x 30 x 30 mm
Тежина согласно EPTA-Procedure 01:2014	0,01 kg
Пренос на податоци
Bluetooth® Bluetooth® 4.2 (Low Energy)	A)

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

288 | Македонски

Bluetooth®Low Energy Module	GCY 42
Опсег на сигналот Максимално 30 m	В)
Искористено поле на фреквенција	2402–2480 MHz
Излезна јачина < 1 mW

Напојување со енергија

Батерија Копчеста батерија (3-Vлитиумска батерија, CR 2032)
Рок на траење набатеријата околу.	24 месеци

A) Мобилните уреди мора да се компатибилни со Bluetooth ^® Low Energy уредите (верзија 4.2) и да го поддржуваат Generic Access Profile (GAP).

В) Опсегот може многу да варира во зависност од надворешните услови, включително и приемникот што се употребува. Во затворените простории и со метални бариери (на пр. сидови, ормари, куфери итн.) опсегот на Bluetooth® може значително да се намали.

Македонски | 289

Системски барања GCY 42

Мобилен уред (таблет, паметен телефон)

Напојување со енергија

Извадете го капакот за Bluetooth® Low Energy Module GCY 42 на електричниот алат, на пр. со одвртувач или со голема монета. Со употребата на несоодветни предмет може електрониката или капакот да се оштетат.
– За пуштање во употреба по купувањето или замена на батеријата (1) следете ги илустрациите на графичките страници. Притоа внимавајте на следниве напомени.

Прво ставање во употреба

(види слики A1-A5)

Напомена: Добро чувајте го растојникот (3) GCY 42.

Повторно вметнете го растојникот за предавање на електричниот алат без GCY 42.

Ставете ја батеријата (1) со позитивниот пол нагоре во GCY 42 (2). Не е потребно притискање на батеријата;

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

290 | Македонски

батеријата не се вклопува самостојно. Таа се фиксира дури при затворање на капакот на предвидената позиција.

За да го активирате GCY 42 по вметнувањето, притиснете го прекинувачот за вклучување/исклучување на електричниот алат.

Менување на батерија

(види слики B1-B4)

Извадете ја потрошената батерија (1) само со прстите.

Пред целосно да се истроши батеријата, на апликацијата се прикажува предупредување.

Вадење на GCY 42

(види слики C1-C2)

При отстранување на GCY 42 (2) не употребувајте сила. Не користете зашилени или остри алати.

Напомена: Евентуално свртете го електричниот алат, за полесно да можете да го извадите GCY 42.

Ставање во употреба

Штом батеријата (1) е вметната и се притисне прекинувачот за вклучување/исклучување на електричниот алат, GCY 42 постојано испраќа сигнал.

Македонски | 291

Bluetooth®-сигналот се прекинува дури тогаш, кога батеријата е празна или има дефект или се отстранува. Дополнителни информации їе добиете директно на апликацијата на Bosch.

Инсталација и употреба на апликацијата

За да можете да го користите GCY 42, морате прво да ја инсталирате апликацијата Bosch Toolbox.

– Преземете ја апликацијата Bosch Toolbox преку соодветниот App-Store (Apple App Store, Google Play Store).
Напомена: Потребен е кориснички профил кај соодветниот AppStore.
– Потоа во апликацијата изберете ја потточката MyTools.
– Екранот на Вашиот мобилен уред ги покажува сите понатамошни чекори за поврзување на електричниот уред со крајниот уред.

Напомена: Прво целосно проследете го туторијалот на апликацијата. Со тоа їе имате подобар преглед на постапката за поврзување и користењето на Connectivity-функциите.

292 | Македонски

Пренос на податоци преку Bluetooth®

GCY 42 има редовен интервал на испраќање. Во зависност од околината, може да се потребни повеće интервали за испраќање, пред да се препознае GCY 42. Доколку не се препознае GCY 42, проверете го следното:

– Дали растојанието до мобилниот уред е преголемо? Намалете го растојанието меѓу мобилниот уред и GCY 42.
– Дали батеријата е преслаба или празна? Заменете ја батеријата.
- На мобилниот уред исключете го Bluetooth® и повторно включете го. Проверете дали сега се препознава GCY 42.

Одржување и сервис

Одржување и чистење

Отстранете ги нечистотиите со четка. Не користете средства за чистење или раствори.

Македонски | 293

Сервисна служба и совети при користење

Сервисната служба ће одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Ознаки за експлозија и информации за резервните делови исто така ће најдете на:

www.bosch-pt.com

Тимот за советување при користење на Bosch će ви помогне доколку имате прашања за нашите производи и опрема.

За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.

Северна Македонија

Дополнителни адреси на сервиси може да најдете под:

GCY 42-модулот, опремата и амбалажите треба да се рециклираат на еколошки прифатлив начин.

Не ги фрлајте електронските компоненти и батериите во домашната канта за губре!

Само за земјите од ЕУ:

Според европската директива 2012/19/EU за стари електрични и електронски уреди и нивната употреба во националното законодавство, електричните алати што се вон употреба и дефектните или искористените батерии според директивата 2006/66/EC мора одделно да се соберат и да се рециклираат за повторна употреба.

Доколку се отстрануваат неправилно, електричната и електронската опрема може да имаат штетни влијанија врз

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Srpski | 295

mk Co ova, Robert Bosch Power Tools GmbH потврдува дека типот на радио опрема GCY 42 е во согласност со Директивата 2014/53/EU. Целосниот текст на Изјавата за сообразност на ЕУ може да го прочитате на следнава интернет страница:
