ประเภทผลิตภัณฑ์	สว่านกระแทกไร้สาย
ยี่ห้อ	บ๊อช
รุ่น	GBH 18V40 C Professional
แรงดันไฟฟ้าที่กำหนด	18 V
ประเภทหัวจับ	SDS plus
จำนวนความเร็ว	1
ความเร็วรอบขณะไม่มีโหลด	0–820 รอบ/นาที
ความถี่กระแทก	0–4500 ครั้ง/นาที
พลังงานกระแทกต่อครั้ง	2.6 J
เส้นผ่านศูนย์กลางการเจาะสูงสุดในคอนกรีต	40 มม.
เส้นผ่านศูนย์กลางการเจาะสูงสุดในเหล็ก	13 มม.
เส้นผ่านศูนย์กลางการเจาะสูงสุดในไม้	40 มม.
น้ำหนัก (ไม่รวมแบตเตอรี่)	3.5 กก.
ความยาว	380 มม.
ความสูง	215 มม.
แหล่งจ่ายไฟ	แบตเตอรี่ลิเธียมไอออน 18 โวลต์ (ไม่รวม)
การเชื่อมต่อ	บลูทูธพลังงานต่ำผ่านโมดูล GCY 42 (อุปกรณ์เสริม)
การบำรุงรักษาและทำความสะอาด	ปัดฝุ่นด้วยแปรง ห้ามใช้น้ำยาทำความสะอาดที่รุนแรง
ความปลอดภัย	ใช้อุปกรณ์ป้องกันการได้ยินและแว่นตานิรภัย
อะไหล่และการซ่อมแซม	บริการหลังการขายของบ๊อช มีอะไหล่ที่ bosch-pt.com
การรับประกัน	2 ปี (ตามเงื่อนไขทางกฎหมาย)
ข้อมูลทั่วไป	สว่านกระแทกสำหรับงานมืออาชีพสำหรับคอนกรีต เหล็ก และไม้

คำถามที่พบบ่อย - GBH 18V40 C Professional BOSCH

ควรใช้แบตเตอรี่ประเภทใดกับสว่าน Bosch GBH 18V40 C Professional

ใช้เฉพาะแบตเตอรี่ Bosch 18V Li-Ion ซีรีส์ Professional เช่น แบตเตอรี่ GBA 18V... หรือ ProCORE18V... เพื่อประสิทธิภาพสูงสุด

วิธีติดตั้งโมดูลบลูทูธ GCY 42

ถอดฝาครอบโมดูลบนเครื่อง สอดแบตเตอรี่กระดุม CR2032 เข้าไปในโมดูล GCY 42 จากนั้นปิดฝาครอบกลับ กดสวิตช์เปิด/ปิดเพื่อเริ่มการเชื่อมต่อ

พลังงานกระแทกของสว่านนี้คือเท่าไร

พลังงานกระแทกต่อครั้งคือ 2.6 จูล ซึ่งช่วยให้เจาะคอนกรีตได้อย่างมีประสิทธิภาพสูงสุดถึงเส้นผ่านศูนย์กลาง 40 มม.

ฉันสามารถใช้ดอกสว่านมาตรฐานกับหัวจับ SDS plus ได้หรือไม่

ได้ แต่คุณจะต้องใช้อะแดปเตอร์ SDS-plus สำหรับดอกสว่านทรงกระบอก หัวจับ SDS plus รองรับดอกสว่านที่มีก้าน SDS เป็นหลัก

วิธีบำรุงรักษาสว่าน

ทำความสะอาดเครื่องด้วยแปรงแห้งหลังการใช้งาน ห้ามใช้ตัวทำละลายหรือน้ำยาทำความสะอาดที่รุนแรง ตรวจสอบการขันหัวจับอย่างสม่ำเสมอ

จะทำอย่างไรถ้าสว่านไม่เปิด

ตรวจสอบว่าแบตเตอรี่มีประจุและเสียบถูกต้อง หากปัญหายังคงอยู่ โปรดติดต่อบริการหลังการขายของบ๊อช

เส้นผ่านศูนย์กลางการเจาะสูงสุดมีอะไรบ้าง

ในคอนกรีต: สูงสุด 40 มม. ในเหล็ก: สูงสุด 13 มม. ในไม้: สูงสุด 40 มม.

สว่านนี้เข้ากันได้กับแบตเตอรี่ ProCORE18V หรือไม่

ได้ เข้ากันได้กับแบตเตอรี่ Bosch 18V Professional ทั้งหมด รวมถึง ProCORE18V เพื่อความอึดและกำลังที่มากขึ้น

จะทำอย่างไรหากแบตเตอรี่ของโมดูลบลูทูธหาย

เปลี่ยนเป็นแบตเตอรี่กระดุมใหม่ชนิด CR2032 (3V) ใส่ให้ถูกขั้ว โดยขั้วบวกหงายขึ้น

หาอะไหล่ได้ที่ไหน

ไปที่เว็บไซต์ www.bosch-pt.com เพื่อสั่งซื้ออะไหล่ หรือติดต่อบริการหลังการขายของบ๊อช

คู่มือผู้ใช้ GBH 18V40 C Professional BOSCH

th หนังสิ่งสมิการใช้งานฉบับ

ตรีปีบ

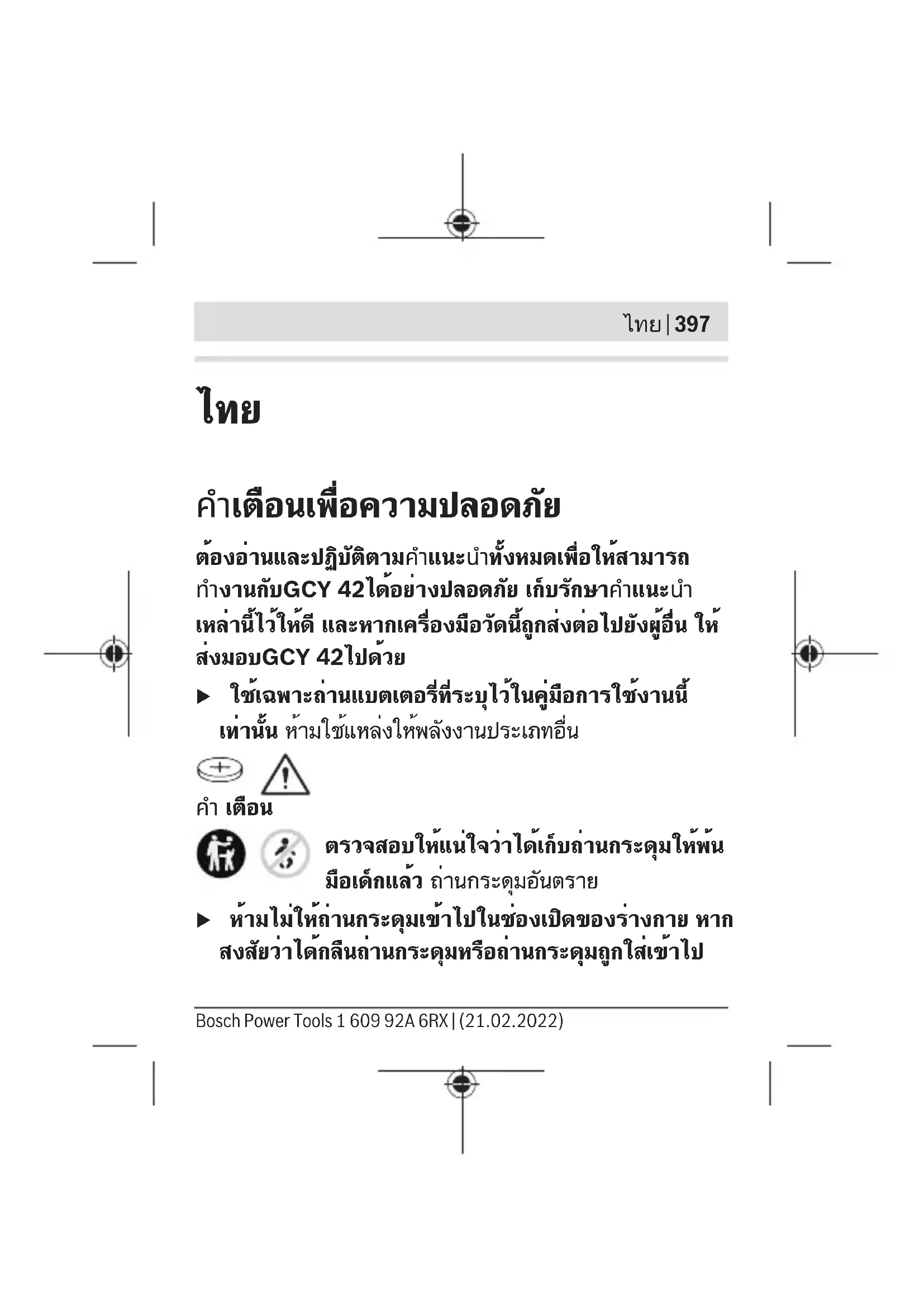

คำเตือนเพื่อความปลอดภัย

ต้องอ่านและปฏิบัติตามคำแนะนำทั้งหมดเพื่อไห้สามารถ ทำงานกับGCY 42ได้อย่างปลอดภัย เก็บรักษาคำแนะนำ เหล่านี้ไว้ไหดี และหากเครื่องมือวัดนี้ลูกส่งต่อไปยังผู้อื่น ไห้ ส่งมอบGCY 42ใบด้วย

ใช้เฉพาะถ่านแบตเตอรี่ที่ระบุไว้ในคู่มือการใช้งานนี้ เท่านั้น ห้ามใช้แหล่งให้พลังงานประเภทอื่น

คำเตือน

ตรวจสอบไหนะใจว่าได้เก็บล่านกระดุมไหพัน มือเด็กแล้ว ถ่านกระดุมอันตราย

▶ ห้ามไม่ให้ล่านกระดุมเข้าใบในช่องเปิดของร่างกาย หาก สงสัยว่าได้กลืนล่านกระดุมหรือล่านกระดุมลูกใส่เข้าใบ

398 | ไทย

ในช่องเปิดของร่างกาย ให้รืบไปพบแพทย์ทันที่ การกลืน ถ่านกระดุมสามารถทำให้เกิดแผลใหม่ภายในอย่างรุนแรง ภายใน 2 ชั่วโมงและอาจนำไปสู่ความตายได้

▶ เมื่อเปลี่ยน ไห้ตรวจสอบไหแน่ใจว่าได้เปลี่ยนถ่านกระดุม อย่างถูกต้อง อันตรายจากการระเบิด
ใช้เฉพาะล่านกระดุมที่ระบุไว้ในคู่มือการใช้งานนี้เท่านั้น อย่าใช้ถ่านกระดุมอื่นๆ หรือแหล่งให้พลังงานประเภทอื่น
▶ อย่าพยายามชาร์จล่านกระดุมอีกครั้ง และอย่าลัดวงจร ล่านกระดุม ถ่านกระดุมอาจร่ววไหล ระเบิด เผาไหม และ ทำให้บุคคลบาดเจ็บได้
▶ บําล่านกระดุมที่หมดไฟแล้วออกมา และนำไปกำจัดอย่าง ลูกต้อง ถ่านกระดุมที่หมดไฟแล้วอาจรั่วไหล และส่งผลเสีย หายต่อผลิตภัณฑ์หรือ fail้ให้บุคคลบาดเจ็บได้
▶ อย่าให้ถ่านกระดุมร้อนมากเกินไป และอย่าโยนเข้ากองไฟ ถ่านกระดุมอาจรั่ว ระเบิด ไหม้ และทำให้ยุคคลบาดเจ็บได้

ไทย|399

▶ อย่ากำไหล่านกระดุมเสียหาย และอย่าลอดล่านกระดุมออกจากกัน ล่านกระดุมอาจรั่ว ระเบิด ไหม้ และกำ lift้มุคคลบาดเจ็บได้
อย่านำล่านกระดุมที่เสียหายไปสัมผัสกับน้ำ ลิเอียมที่ออก มาแล้วสัมผัสกับน้ำสามารถผลิตไฮโดรเจนได้ และด้วยเหตุนี้ จึงกำithe้เกิดไฟไหม ระเบิด หรือบุคคลบาดเจ็บได้
เครื่องหมายข้อความ Bluetooth® และยื้หอเป็น เครื่องหมายการค้าจดทะเบียนและเป็นกรรมสิทธิ์ของ Bluetooth SIG, Inc. บริษัท Robert Bosch Power Tools GmbH ได้รับใบอนุญาตใช้งานเครื่องหมายข้อความ/โลโก้ตังกล่าว

▶ อย่าใช้ Bluetooth®-โมดูลอีกต่อใบหากไม่สามารถบิดผา ครอบ ให้นำถ่านกระดุมออกมา และส่งเครื่องไปช่อมแซม

400 | ไทย

รายละเอียดผลิตภัณฑ์และข้อมูล จำเพาะ

ประโยชน์การใช้งานของเครื่อง

Bluetooth® Low Energy Module GCY 42 นำเสนอการใช้งานที่เป็นล่วนตัว และทำให้สามารถตรวจสอบสถานะของเครื่องมือไฟฟ้า รวมทั้งถ่ายทอดการตั้งค่าและข้อมูลโดยอาศัยเทคโนโลยีไร้สาย Bluetooth® ได้ การถ่ายทอดข้อมูลต้องได้รับอนุมัติจากผู้ใช้ ดูข้อมูลเกี่ยวกับฟังก์ชันการเชื่อมต่อที่นำเสนอได้ในแอปพลิ เคชั่น (App) Bosch Toolbox หรือในคู่มือการใช้งานของ เครื่องมือไฟฟ้าที่ใช้

ส่วนประกอบที่แสดงภาพ

ลำดับเลขของล่วนประกอบผลิตภัณฑ์อาง ถึงรูปภาพในหน้าภาพประกอบ

(1) ลานกระดุม

ไทย|401

(2) Bluetooth® Low Energy Module GCY 42
(3) ตัวยิดตำแหน่ง a)
(4) แผนปิด Bluetooth® Low Energy Module GCY 42 ^a)
a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการ จัดส่งมาตรวฐาน กรุณาดูอปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประกอบ บของเรา

ข้อมูลทางเทคนิค

Bluetooth®Low Energy Module	GCY 42
หมายเลขสินค้า	1 600 A01 ZE2
	1 600 A01 3WF
	1 600 A01 6NH
	1 600 A01 L2W
อุณหภูมิใช้งาน	-20°C...+50°C

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

402 |ไทย

Bluetooth®Low Energy Module	GCY 42
อุณหภูมิเก็บรักษา	-20°C...+70°C
ขนาด	7 x 30 x 30 มม.
น้ําหนักตามระเบียบการEPTA-Procedure 01:2014	0.01 กก.
การถ่ายโอนข้อมูล
Bluetooth®	Bluetooth® 4.2 (Low Energy)A)
ช่วงสัญญาณ	สูงสุด 30 ม. B)
ย่านความลี่ที่ใช้	2402-2480 เมกระเชิรต์ซ์
กำลังไฟฟ้าขอออก	< 1 มิลลิวัตต์
แหล่งจ่ายไฟฟ้า
แบตเตอรี่	แบตเตอรี่กระดุม (แบตเตอรี่ลิเรียม 3 V, CR 2032)

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

ไทย|403

Bluetooth®

GCY 42

Low Energy Module

อายุแบตเตอรี่ ประมาณ

24 เดือน

A) อุปกรณ์เคลื่อนที่ปลายทางต้องเข้ากันได้กับอุปกรณ์ Bluetooth®-Low-Energy (รุ่น 4.2) และรองรับ Generic Access Profile (GAP)
B) ช่วงสัญญาณอาจแตกต่างกันมาก ทั้งนี้ชี้นอยู่กับเงื่อนไข ภายนอก รวมทั้งอุปกรณ์รับสัญญาณที่ใช้ ภายในพื้นที่ปิด และเมื่อมีตัวกั้นที่เป็นโลหะ (เช่น ผนัง ชั้นวางของ กระเป๋า เดินทาง ฯลา) ช่วงสัญญาณ Bluetooth® อาจลดลง อย่างชัดเจน

ความต้องการของระบบ

GCY 42

อุปกรณ์เคลื่อนที่ปลาย (แท้บเล็ด สมาร์ทโฟน)

Android 6.0 (และสูงกว่า)

iOS 11 (และสูงกว่า)

404 | ไทย

การประกอบและการปฏิบัติงาน

แหล่งจ่ายไฟฟ้า

▶ ลอดฝากรอบสำหรับBluetooth® Low Energy Module GCY 42 ที่เครื่องมือไฟฟ้าออกโดยใช้ไขควบ หรือเหรียญขนาดใหญ่ เป็นต้น การใช้อุบกรณ์ที่ไม่เหมาะสมอาจทำให้ระบบอิเล็กทรอนิกส์หรือฝากรอบเสียหายได้

- เมื่อชี้อหรือเปลี่ยนแบตเตอรี่ (1) แล้ว ให้กำหนดภาพที่แสดง ในหน้าภาพประกอบเพื่อเริ่มต้นใช้งาน ปฏิบัติตามคำแนะナー ต่อไปนี้

การเริ่มต้นใช้งานครั้งแรก

(ดูภาพประกอบ A1-A5)

หมายเหตุ: เก็บรักษาตัวยืดตําแหน่ง (3) ของ GCY 42 ไว้ให้ ดี ไล่ตัวยืดตําแหน่งกลับเข้าที่เมื่อล่งต่อเครื่องมือไฟฟ้าโดยไม่มี GCY 42

ไทย|405

ใส่แบตเตอรี่ (1) โดยหันชั่วบวกซื้นด้านบน เข้าใน GCY 42

(2) ไม่จำเป็นต้องกดแบตเตอรี่ แบตเตอรี่ไม่ล้อคเข้าเอง แบตเตอรี่จะอยู่ใน cetําแหน่งที่กำหนดไว้เท่านั้นเมื่อปิดฝากรอบ เมื่อใส่แบตเตอรี่แล้ว ให้กดสวิทย์เปิด-บิดของเครื่องมือไฟฟ้า เพื่อเตรียมการให้ GCY 42 พร้อมทำงาน

การเปลี่ยนแบตเตอร์

(ดูภาพประกอบ B1-B4)

ให้ใช้นี้วมือถอดแบตเตอรี่ที่ใช้แล้ว (1) ออกเท่านั้น ก่อนแบตเตอรี่หมด App จะแสดงคำเตือน

LCOD GCY 42 ออก

(ดูภาพประกอบ C1-C2)

เมื่อลอด GCY 42 (2) อย่าใช้กำลังแรง อย่าใช้เครื่องมือ ปลายแหลมหรือมีคม

หมายเหตุ: ท่านอาจต้องพลิกหันเครื่องมือไฟฟ้า เพื่อจะได้อด GCY 42 ได้ง่ายขึ้น

406 | ไทย

การเริ่มต้นปฏิบัติงาน

เมื่อใส่แบตเตอรี่ (1) และกดสวิทช์เปิด-บิดบนเครื่องมือไฟฟ้า GCY 42 จะส่งสัญญาณอย่างต่อเนื่อง สัญญาณ Bluetooth® ถูกขัดจังหวะเฉพาะเมื่อแบตเตอรี่หมด หรือยํารุด หรือถูกลอดออก

ค้นหาข้อมูลเพิ่มเติมไต้โดยตรงใน App ของ บ้อช

การติดตั้งและตั้งค่า App

เพื่อที่จะสามารถใช้ GCY 42 ได้ ท่านต้องติดตั้ง App Bosch Toolbox ก่อน

- ไห้ดาวน์โหลด App Bosch Toolbox ผ่าน App Store ที่สอดคล้องกัน (Apple App Store, Google Play Store)

หมายเหตุ: ท่านจำเป็นต้องมีบัญชีผู้ใช้ที่ AppStore นั้นๆ - จากนั้น ใน App ให้เลือกรายการย่อย MyTools

ไทย|407

- จอแสดงผลบนอุปกรณ์เคลื่อนที่ปลายทางของท่านจะแสดง ขั้นตอนต่อไปทั้งหมดเกี่ยวกับการเชื่อมต่อเครื่องมือไฟฟ้ากับ อุปกรณ์ปลายทาง หมายเหตุ: กําตามบทช่วยสอนการใช้งานของแอพพลิเคชั้นไห้ เสร็จก่อน ข้อมูลนี้จะช่วยให้คุณเห็นภาพรวมของกระบวนการ เชื่อมต่อและการใช้ฟังก์ชันการเชื่อมต่อได้ดียิ่งขึ้น

การล่ายโอนข้อมูลผ่าน Bluetooth®

GCY 42 มีช่วงการส่งสัญญาณสม่ำเสมอ อาจจำเป็นต้องมีระยะห่างการส่งสัญญาณหลายรอบก่อนตรวจพบ GCY 42 ทั้งนี้ชิ้นอยู่กับสภาพแวดล้อม หากไม่พบ GCY 42 ควรตรวจสอบดังต่อไปนี้:

• ระยะทางไปยังอุปกรณ์เคลื่อนที่ปลายทางไกลเกินไปหรือไม่? ลดระยะห่างระหว่างอุปกรณ์เคลื่อนที่ปลายทางและ GCY 42
• ไฟแบตเตอรี่ออนใบหรือไม่? เปลี่ยนแบตเตอรี่

408 |ไทย

- ปิด Bluetooth® บนอุปกรณ์เคลื่อนที่ปลายทางและเปิดอีก ครั้ง กรุณาตรวจสอบให้ ตรวจสอบ GCY 42 แล้วในขณะนี้หรือไม่

การปํารุงรักษาและการบริการ

การบํารุงรักษาและการทำความสะอาด

ใช้แปรงปัดลิ่งสกปรกออก อย่าใช้สารซักฟอกหรือตัวกำละลาย การบริการหลังการขายและการให้คำปรึกษาการ ใช้งาน

คูนย์บริการหลังการขายของเรายินดีตอบคำถามของท่านที่เกี่ยว กับการบํารุงรักษาและการซ่อมแซมผลิตภัณฑ์รวม ทั้งเรื่องอะไรหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับ อะไรหล่ กรุณาตูใน: www.bosch-pt.com ที่งานที่ปรึกษาของ บ่อช ยินดีไห้ข้อมูลเกี่ยวกับผลิตภัณฑ์ของ เราและอุปกรณ์ประกอบต่างๆ

ไทย|409

เมื่อต้องการสอบถามและสั่งซื้ออะไรหล่ กรุณาแจ้งหมายเลข ลินค้า 10 หลักบนแผนป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย
