GBH 18V40 C Professional - Máy khoan BOSCH - Hướng dẫn sử dụng miễn phí

Loại sản phẩm	Máy khoan búa không dây
Thương hiệu	Bosch
Mẫu mã	GBH 18V40 C Professional
Điện áp danh định	18 V
Loại mâm cặp	SDS plus
Số tốc độ	1
Tốc độ không tải	0–820 vòng/phút
Tần số đập	0–4500 nhịp/phút
Năng lượng đập đơn	2,6 J
Đường kính khoan tối đa trong bê tông	40 mm
Đường kính khoan tối đa trong thép	13 mm
Đường kính khoan tối đa trong gỗ	40 mm
Trọng lượng (không pin)	3,5 kg
Chiều dài	380 mm
Chiều cao	215 mm
Nguồn điện	Pin Li-Ion 18 V (không kèm)
Kết nối	Bluetooth Low Energy qua module GCY 42 (tùy chọn)
Bảo dưỡng và vệ sinh	Lau bụi bằng chổi; không dùng chất tẩy rửa mạnh
An toàn	Sử dụng bảo vệ thính giác và kính bảo hộ
Phụ tùng và khả năng sửa chữa	Dịch vụ hậu mãi Bosch; phụ tùng có sẵn tại bosch-pt.com
Bảo hành	2 năm (theo điều kiện pháp lý)
Thông tin chung	Máy khoan búa chuyên nghiệp cho bê tông, thép và gỗ

Câu hỏi thường gặp - GBH 18V40 C Professional BOSCH

Nên sử dụng loại pin nào cho máy khoan Bosch GBH 18V40 C Professional ?

Chỉ sử dụng pin Bosch 18V Li-Ion thuộc dòng Professional, như pin GBA 18V... hoặc ProCORE18V... để có hiệu suất tối ưu.

Làm thế nào để lắp đặt module Bluetooth GCY 42 ?

Tháo nắp che module trên máy, lắp pin nút CR2032 vào module GCY 42, sau đó đậy nắp lại. Bật công tắc nguồn để khởi tạo kết nối.

Năng lượng đập của máy khoan này là bao nhiêu ?

Năng lượng đập đơn là 2,6 J, cho phép khoan hiệu quả trong bê tông với đường kính lên đến 40 mm.

Tôi có thể sử dụng mũi khoan tiêu chuẩn với mâm cặp SDS plus không ?

Có, nhưng bạn cần một bộ chuyển đổi SDS-plus cho mũi khoan trụ. Mâm cặp SDS plus chủ yếu chấp nhận mũi khoan có chuôi SDS.

Làm thế nào để bảo dưỡng máy khoan ?

Vệ sinh máy bằng chổi khô sau khi sử dụng. Không dùng dung môi hoặc chất tẩy rửa mạnh. Thường xuyên kiểm tra độ siết của mâm cặp.

Phải làm gì nếu máy khoan không bật ?

Kiểm tra pin đã được sạc và lắp đúng cách. Nếu vấn đề vẫn tiếp diễn, hãy liên hệ dịch vụ hậu mãi Bosch.

Đường kính khoan tối đa là bao nhiêu ?

Trong bê tông: lên đến 40 mm, trong thép: lên đến 13 mm, trong gỗ: lên đến 40 mm.

Máy khoan có tương thích với pin ProCORE18V không ?

Có, máy tương thích với tất cả pin Bosch 18V Professional, bao gồm ProCORE18V để tăng thời gian sử dụng và công suất.

Phải làm gì nếu mất pin của module Bluetooth ?

Thay thế bằng pin nút mới loại CR2032 (3V). Tuân thủ cực tính: cực dương hướng lên trên.

Tìm phụ tùng thay thế ở đâu ?

Truy cập trang web www.bosch-pt.com để đặt mua phụ tùng hoặc liên hệ dịch vụ hậu mãi Bosch.

HƯỚNG DẪN NGƯỜI DÙNG GBH 18V40 C Professional BOSCH

Phải đọc và chú ý mọi hướng dẫn để đảm bảo an toàn và không bị nguy hiểm khi làm việc với GCY 42. Hãy bảo quản cẩn thận các hướng dẫn này và đưa kèm theo khi bạn chuyển giao GCY 42.

▶ Chỉ sử dụng pin được nêu trong hướng dẫn vận hành này. Không sử dụng nguồn năng lượng khác.

CẢNH BÁO

Đảm bảo rằng pin nút áo không ở trong tay trẻ em. Pin nút áo rất nguy hiểm.

Không bao giờ được nuốt pin nút áo hoặc nhét vào các lỗ trên cơ thể. Nếu nghi ngờ đã nuốt phải pin nút áo hoặc bị nhét vào một lỗ trên cơ thể, hãy đến bác sĩ ngay lập tức. Việc nuốt pin nút áo có thể dẫn đến bỏng nặng bên trong và dẫn đến tử vong trong vòng 2 giờ. ▶ Khi thay pin nút áo hãy chú ý thay pin đúng cách. Sự nguy hiểm của nổ. ▶ Chỉ sử dụng pin nút áo được nêu trong hướng dẫn vận hành này. Không sử dụng pin nút áo khác hoặc một nguồn năng lượng khác. Không cố sạc lại các pin nút áo và không làm chập mạch pin nút áo. Pin nút áo có thể rò rỉ, phát nổ, cháy và gây thương tích cho người. Tháo và xử lý các pin nút áo đã tháo rời đúng cách. Các pin nút áo đã tháo rời có thể rò rỉ và do đó gây hư hỏng sản phẩm hoặc gây thương tích cho người.

Không làm quá nhiệt pin nút áo và không ném vào lửa. Pin nút áo có thể rò rỉ, phát nổ, cháy và gây thương tích cho người. Không phá hủy pin nút áo và không tháo dỡ pin nút áo. Pin nút áo có thể rò rỉ, phát nổ, cháy và gây thương tích cho người. ▶ Không để pin nút áo đã hỏng tiếp xúc với nước. Lithium rò rỉ có thể tạo ra hydro cùng với nước và do đó dẫn đến cháy, nổ hoặc gây thương tích cho người.

Biểu tượng chữ Bluetooth® cũng như biểu tượng ảnh (các logo) do công ty cổ phần Bluetooth SIG đăng ký nhãn hiệu và sở hữu. Công ty trách nhiệm hữu hạn Robert Bosch Power Tools GmbH đã được cấp phép để sử dụng những biểu tượng chữ/biểu tượng ảnh này với sản phẩm của mình.

Không sử dụng mô-đun Bluetooth® nữa, nếu nắp che chưa được đóng, hãy tháo pin nút áo và cho sửa chữa.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Sử dụng đúng cách

Bluetooth® Low Energy Module GCY 42 giúp tùy biến và kiểm tra trạng thái của một dụng cụ điện cũng như truyền đi các cài đặt và dữ liệu dựa trên công nghệ sóng vô tuyến Bluetooth®. Việc chuyển dữ liệu phải được sự chấp thuận của người sử dụng. Bạn sẽ có được các thông tin về các chức năng kết nối được cung cấp trong ứng dụng (App) Bosch Toolbox hoặc trong hướng dẫn vận hành của dụng cụ điện được dùng.

Các bộ phận được minh họa

Sự đánh số các đặc tính sản phẩm là để tham khảo hình minh họa trên trang hình ảnh.

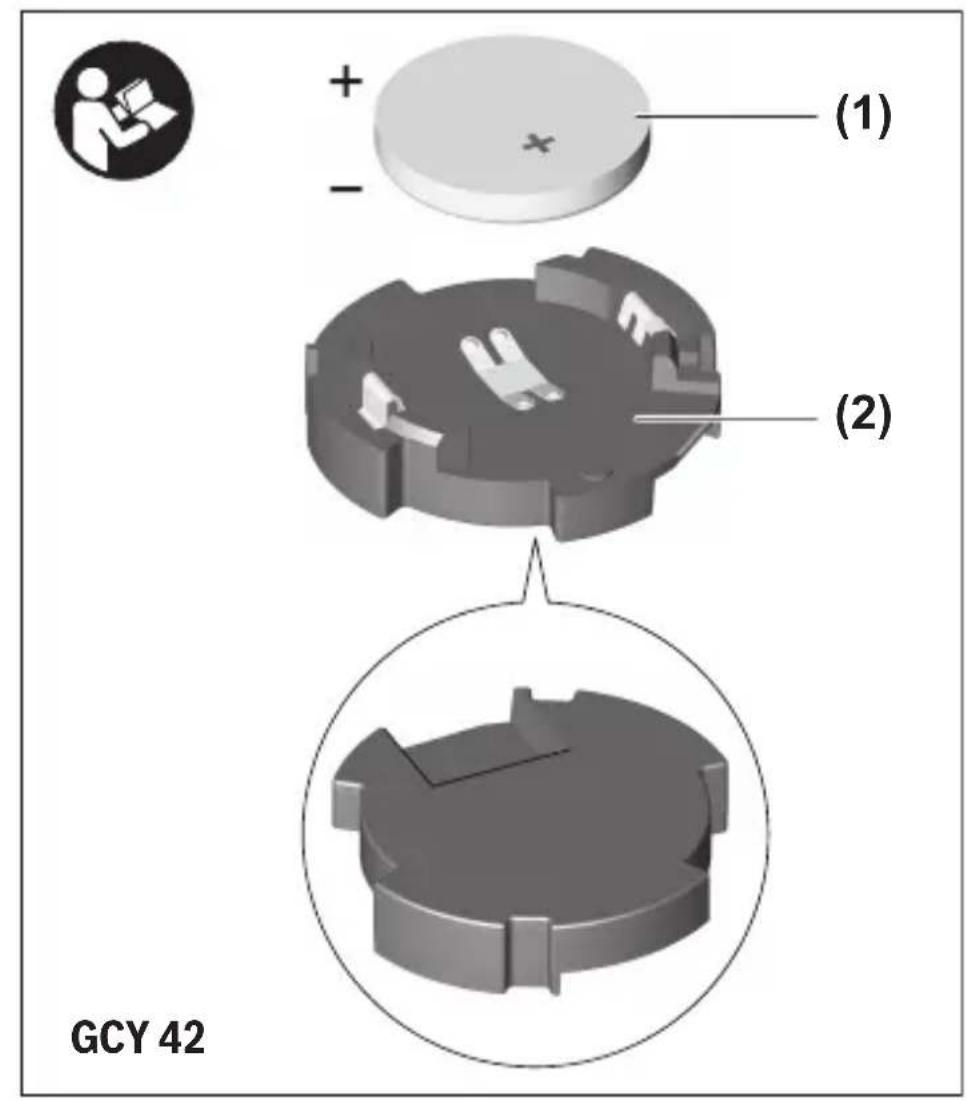

(1) Pin cúc áo (2) Bluetooth® Low Energy Module GCY 42 (3) Phần giữ chỗ a)

(4) Nắp Bluetooth® Low Energy Module GCY 42 ^a)

a) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Bluetooth®Low Energy Module	GCY 42
Mã số máy	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Nhiệt độ hoạt động	-20°C ... +50°C
Nhiệt độ lưu kho	-20°C ... +70°C
Khối lượng	7 x 30 x 30 mm
Trọng lượng theo EPTA-Procedure01:2014	0,01 kg
Truyền dữ liệu

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

426 | Tiếng Việt

Bluetooth®Low Energy Module		GCY 42
Bluetooth®	Bluetooth® 4.2 (Low Energy) A)
Phạm vi tín hiệu	tối đa 30 mB)
Khoảng tân số đã dùng	2402–2480 MHz
Công suất đầu ra	< 1 mW

Nguồn cung năng lượng

Ăc quy	Ngăn nút (pin Lithium 3-V, CR 2032)
Tuổi thọ pin khoảng.	24 tháng

A) Các thiết bị di động đầu cuối phải tương thích với các thiết bị Bluetooth® Low Energy (Phiên bản 4.2) và phải hỗ trợ chế độ Generic Access Profile (GAP). B) Phạm vi có thể biến đổi mạnh tùy thuộc vào điều kiện bên ngoài, bao gồm thiết bị thu nhận được dùng. Trong các phòng kín và qua các rào chắn kim loại (ví dụ tường, giá, va li, v.v.) phạm vi Bluetooth® có thể nhỏ hơn.

Tiếng Việt | 427

Các điều kiện của hệ thống

GCY 42

Thiết bị đầu cuối di động (Máy tính bảng, Điện thoại thông minh)

Android 6.0 (và cao hơn)

iOS 11 (và cao hơn)

Lắp và Vận Hành

Nguồn cung năng lượng

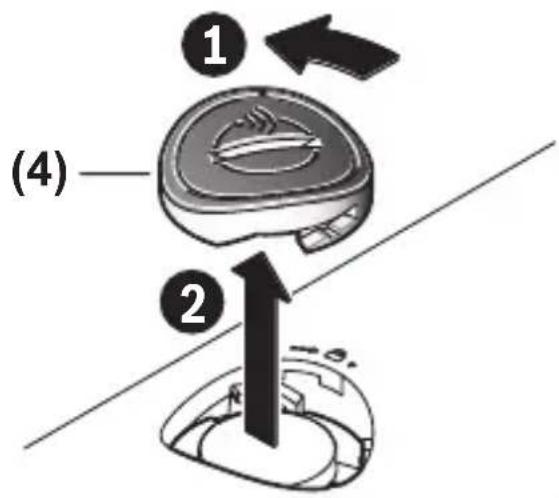

Tháo nắp phủ Bluetooth® Low Energy Module GCY 42 trên dụng cụ điện, ví dụ bằng một tua vít hoặc một đồng xu to. Nếu dùng các vật không phù hợp, dụng cụ điện hoặc nắp phủ có thể bị hư hỏng. – Làm theo các hình minh họa trên trang hình ảnh để vận hành sau khi mua hoặc sau khi thay pin (1). Chú ý hướng dẫn sau đây.

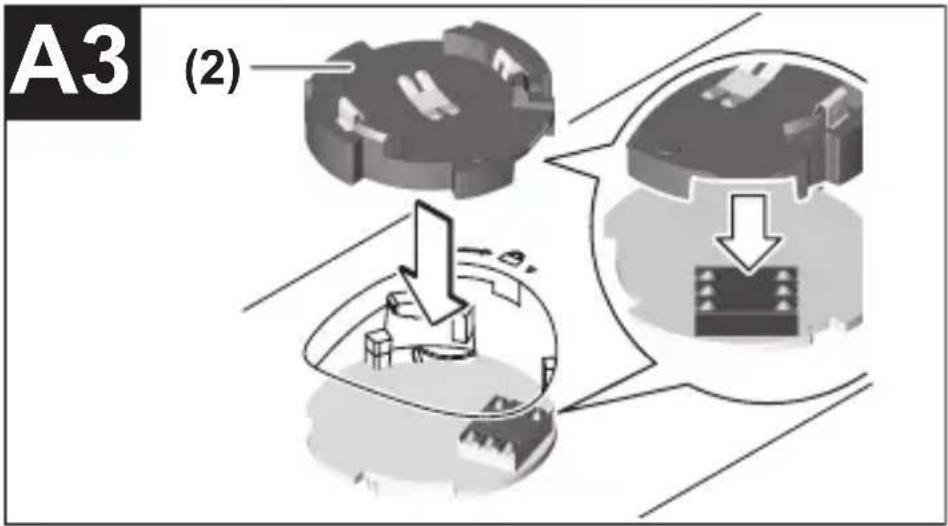

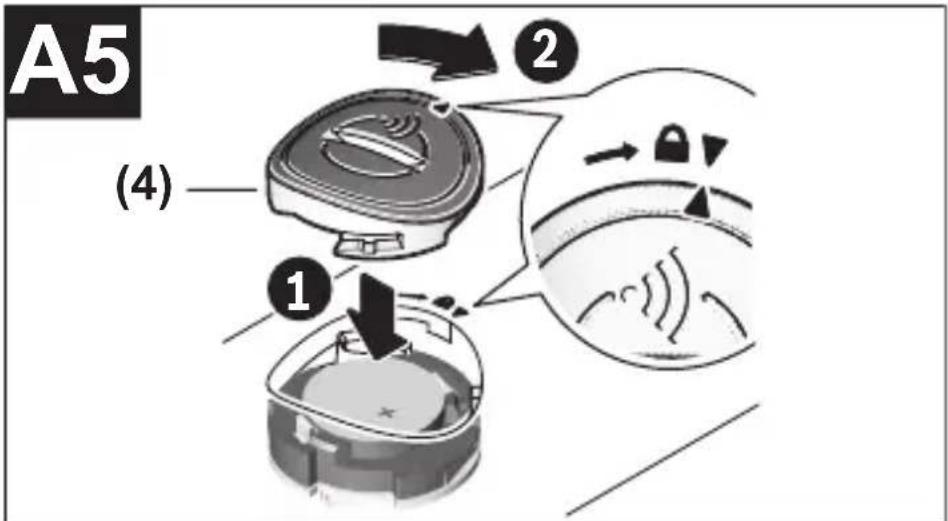

Lần vận hành đầu tiên

(xem Hình A1-A5)

428 | Tiếng Việt

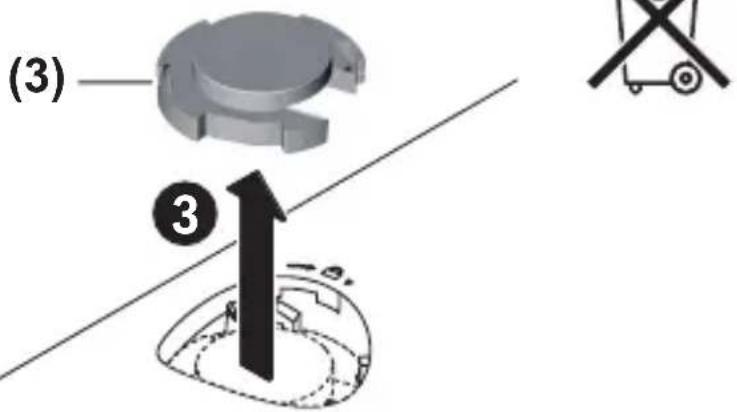

Lưu ý: Bảo quản tốt phân giữ chỗ (3) của GCY 42. Lắp phân giữ chỗ vào để chuyển tiếp dụng cụ điện mà không có GCY 42.

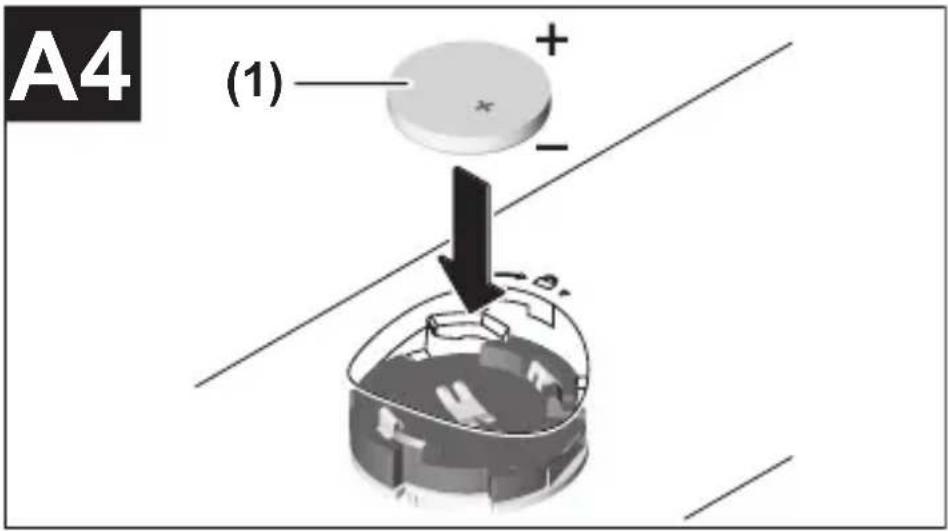

Lắp pin (1) với cực dương hướng lên trên vào GCY 42 (2). Không cần ấn pin vào; pin không tự khớp vào. Nó được cố định ở vị trí dự kiến khi đóng nắp.

Để cài đặt GCY 42 sau khi lắp, hãy nhấn công tắc mở/tắt của dụng cụ điện.

Thay pin

(xem Hình B1–B4)

Tháo pin đã dùng (1) bằng ngón tay.

Trước khi pin được sử dụng hết, sẽ có một cảnh báo trong ứng dụng.

Tháo GCY 42

(xem Hình C1-C2)

Không dùng lực khi tháo GCY 42 (2). Không dùng dụng cụ nhọn hoặc sắc.

Lưu ý: Xoay dụng cụ điện, để tháo GCY 42 đơn giản hơn.

Tiếng Việt | 429

Bắt Đầu Vận Hành

Ngay khi pin (1) được lắp và công tắc mở/tắt tại dụng cụ điện được nhấn, GCY 42 sẽ truyền tín hiệu liên tục. Tín hiệu Bluetooth® bị ngắt nếu pin rỗng, bị hỏng hoặc bị tháo.

Bạn sẽ có được các thông tin tiếp theo trong ứng dụng của Bosch.

Cài đặt và thiết lập ứng dụng

Để có thể sử dụng GCY 42, bạn phải cài đặt ứng dụng Bosch Toolbox.

• Tải ứng dụng Bosch Toolbox qua kho ứng dụng tương ứng (Apple App Store, Google Play Store). Lưu ý: Cần phải có tài khoản người dùng ở kho ứng dụng tương ứng. – Chọn thuộc tính subitem trong ứng dụng MyTools.
• Màn hình hiển thị của thiết bị đầu cuối di động cho biết các bước tiếp theo để kết nối dụng cụ điện với thiết bị đầu cuối.

Lưu ý: Trước hết hãy hoàn thành hướng dẫn của ứng dụng. Điều này giúp bạn có cái nhìn tổng quan

hơn về quá trình kết nối và việc sử dụng các chức năng kết nối.

Truyền dữ liệu qua Bluetooth®

GCY 42 có khoảng thời gian truyền đều đặn. Tùy thuộc vào môi trường xung quanh mà có thể có nhiều khoảng thời gian truyền trước khi GCY 42 được nhận diện. Nếu GCY 42 không được nhận diện, hãy kiểm tra điều sau đây:

• Khoảng cách tới thiết bị đầu cuối di động có lớn không? Hãy giảm khoảng cách giữa thiết bị đầu cuối di động với GCY 42.

– Pin có quá yếu hay rỗng không?

Hãy thay pin.

- Tắt Bluetooth® trên thiết bị di động đầu cuối và bật lại.

Kiểm tra xem GCY 42 hiện có được nhận diện không.

Tiếng Việt | 431

Bảo dưỡng và bảo quản

Bảo dưỡng và làm sạch

Hãy loại bỏ bụi bẩn bằng bàn chải. Không được sử dụng chất tẩy rửa.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo địa chỉ dưới đây: www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.

Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.

Việt Nam

CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

432 | Tiếng Việt

Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn

Phường Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh

Điện thoại: [phone]

Fax: [phone]

Đường dây nóng: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Xem thêm địa chỉ dịch vụ tại:

Mô-đun GCY 42, phụ kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

Không bỏ linh kiện điện tử và pin vào chung rác thải hộ gia đình!
