GBH 18V40 C Professional - Furadeira BOSCH - Manual de utilização gratuito

Tipo de produto	Furadeira de impacto sem fio
Marca	Bosch
Modelo	GBH 18V40 C Professional
Tensão nominal	18 V
Tipo de mandril	SDS plus
Número de velocidades	1
Velocidade sem carga	0–820 rpm
Frequência de impacto	0–4500 impactos/min
Energia de impacto único	2,6 J
Diâmetro máximo de perfuração em concreto	40 mm
Diâmetro máximo de perfuração em aço	13 mm
Diâmetro máximo de perfuração em madeira	40 mm
Peso (sem bateria)	3,5 kg
Comprimento	380 mm
Altura	215 mm
Alimentação	Bateria de íon de lítio 18 V (não incluída)
Conectividade	Bluetooth Low Energy via módulo GCY 42 (opcional)
Manutenção e limpeza	Eliminar poeira com um pincel; não usar detergentes agressivos
Segurança	Usar proteção auditiva e óculos de segurança
Peças sobressalentes e reparabilidade	Serviço pós-venda Bosch; peças disponíveis em bosch-pt.com
Garantia	2 anos (de acordo com condições legais)
Informações gerais	Furadeira de impacto profissional para concreto, aço e madeira

Perguntas frequentes - GBH 18V40 C Professional BOSCH

Que tipo de bateria usar com a furadeira Bosch GBH 18V40 C Professional?

Use apenas baterias Bosch 18V Li-Ion da linha Professional, como a bateria GBA 18V... ou ProCORE18V... para potência ideal.

Como instalar o módulo Bluetooth GCY 42?

Remova a tampa do módulo na ferramenta, insira uma pilha botão CR2032 no módulo GCY 42 e recoloque a tampa. Aperte o interruptor liga/desliga para iniciar a conexão.

Qual é a energia de impacto desta furadeira?

A energia de impacto único é de 2,6 J, o que permite perfurar eficientemente em concreto até 40 mm de diâmetro.

Posso usar brocas padrão com o mandril SDS plus?

Sim, mas você precisará de um adaptador SDS-plus para brocas cilíndricas. O mandril SDS plus aceita principalmente brocas com haste SDS.

Como fazer a manutenção da furadeira?

Limpe o aparelho com um pincel seco após o uso. Não use solventes nem detergentes agressivos. Verifique regularmente o aperto do mandril.

O que fazer se a furadeira não ligar?

Verifique se a bateria está carregada e corretamente encaixada. Se o problema persistir, entre em contato com o serviço pós-venda Bosch.

Quais são os diâmetros máximos de perfuração?

Em concreto: até 40 mm, em aço: até 13 mm, em madeira: até 40 mm.

A furadeira é compatível com as baterias ProCORE18V?

Sim, é compatível com todas as baterias Bosch 18V Professional, incluindo as ProCORE18V para maior autonomia e potência.

O que fazer em caso de perda da pilha do módulo Bluetooth?

Substitua por uma pilha botão nova do tipo CR2032 (3V). Respeite a polaridade: o polo positivo para cima.

Onde encontrar as peças de reposição?

Acesse o site www.bosch-pt.com para encomendar peças sobressalentes ou contatar o serviço pós-venda Bosch.

MANUAL DE UTILIZADOR GBH 18V40 C Professional BOSCH

Português ...... Página 63

Italiano ...... Pagina 76

Nederlands...... Pagina 87

Dansk ...... Side 98

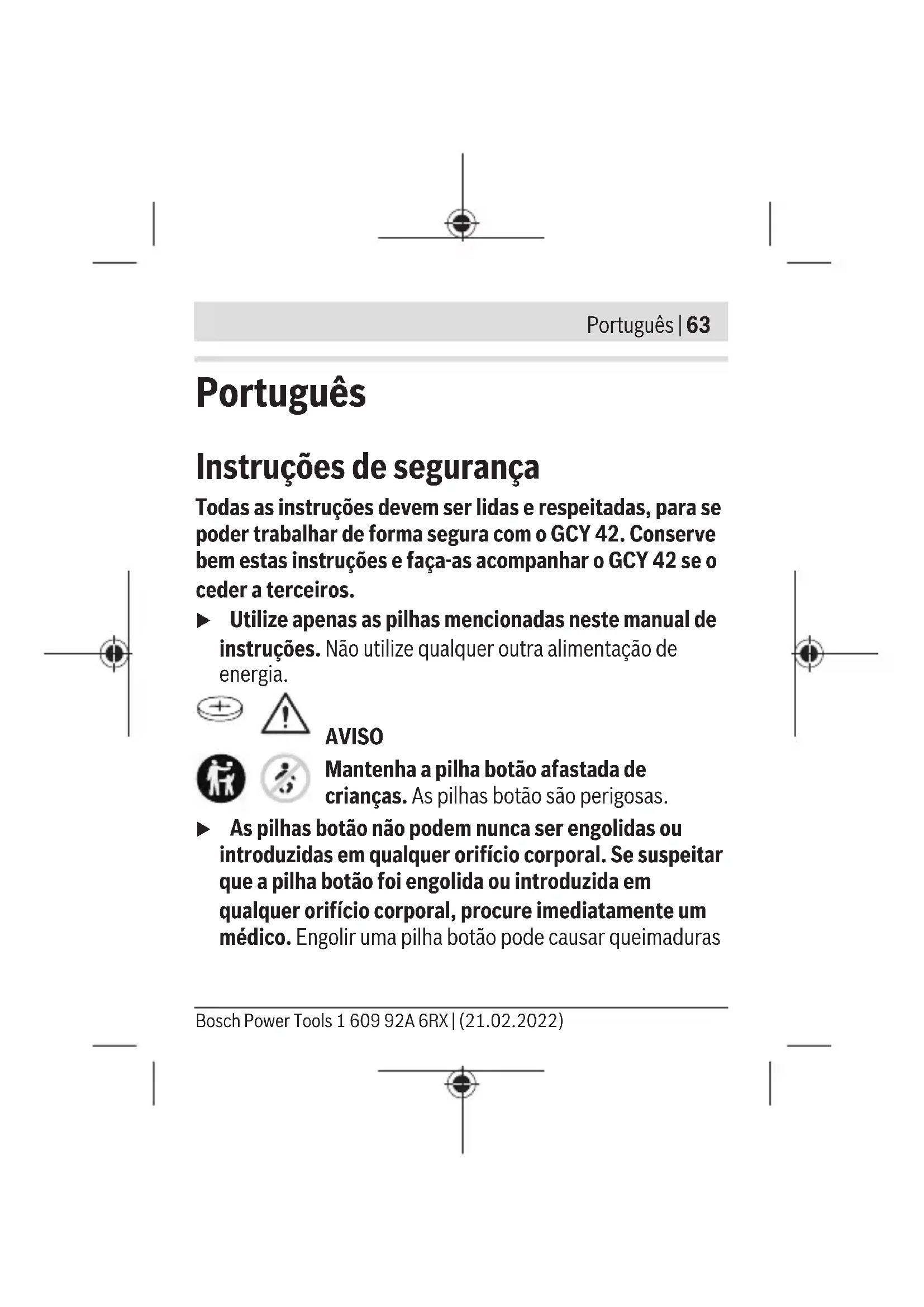

Instruções de segurança

Todas as instruções devem ser lidas e respeitadas, para se poder trabalhar de forma segura com o GCY 42. Conserve bem estas instruções e faça-as acompanhar o GCY 42 se o ceder a terceiros.

Utilize apenas as pilhas mencionadas neste manual de instruções. Não utilize qualquer outra alimentação de energia.

AVISO

Mantenha a pilha botão afastada de crianças. As pilhas botão são perigosas.

As pilhas botão não podem nunca ser engolidas ou introduzidas em qualquer orifício corporal. Se suspeitar que a pilha botão foi engolida ou introduzida em qualquer orifício corporal, procure imediatamente um médico. Engolir uma pilha botão pode causar queimaduras

64 | Português

químicas internas graves num espaço de 2 horas e causar a morte.

Ao substituir a pilha botão, certifique-se de que procede corretamente. Há risco de explosão.
▶ Utilize apenas as pilhas botão mencionadas neste manual de instruções. Não utilize outras pilhas botão ou outra alimentação de energia.
Não tente recarregar pilhas botão e não curte-circuite a pilha botão. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas.
▶ Elimine as pilhas botão descarregadas de forma correta. As pilhas botão podem perder a estanqueidade e, consequentemente, danificar o produto ou ferir pessoas.
- Não sobreaqueça a pilha botão e não a mande para o fogo. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas.
- Não danifique a pilha botão e não a desmonte. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas.
▶ Não deixe uma pilha botão danificada entrar em contacto com água. O lítio que sai da pilha pode formar

Português

hidrogénio em contacto com a água e causar incêndio, explosão ou ferimentos em pessoas.

A marca nominativa Bluetooth® tal como o símbolo (logótipo), são marcas registadas e propriedade da Bluetooth SIG, Inc. Qualquer utilização desta marca nominativa/deste símbolo por parte da Robert Bosch Power Tools GmbH possui a devida autorização.

Não use mais o módulo Bluetooth® se não conseguir fechar a cobertura, retire a pilha botão e mande-o reparar.

Descrição do produto e do serviço

Utilização adequada

O Bluetooth® Low Energy Module GCY 42 permite a personalização e a verificação de estado de uma ferramenta elétrica, assim como a transmissão de definições e ajustes com base na tecnologia de radiotransmissão Bluetooth®. A transferência de dados tem de ser aprovada pelo utilizador. As informações acerca das funções Connectivity podem ser consultadas na aplicação (App) Bosch Toolbox ou nas instruções de utilização da ferramenta elétrica usada.

66 | Português

Componentes ilustrados

A numeração dos componentes exibidos diz respeito às representações existentes nas páginas dos gráficos.

(1) Pilha botão
(2) Bluetooth® Low Energy Module GCY 42
(3) Espaçador ^a)
(4) Cobertura Bluetooth ^® Low Energy Module GCY 42 ^a)

a) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Dados técnicos

Bluetooth®Low Energy Module	GCY 42
Número de produto	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W

Temperatura de serviço -20 °C ... +50 °C

Português | 67

Bluetooth®Low Energy Module	GCY 42
Temperatura de armazenamento	-20°C ... +70°C
Dimensões 7 x 30 x 30 mm
Peso conforme EPTA-Procedure 01:2014	0,01 kg
Transferência de dados
Bluetooth® Bluetooth® 4.2 (Low Energy)	A)
Alcance do sinal máximo 30 m	B)
Faixa de frequência usada 2402–2480 MHz
Potência de saída < 1 mW
Abastecimento de energia
Pilha Pilha botão (pilha de lítio de 3 V,CR 2032)

68 | Português

Bluetooth® Low Energy Module

GCY 42

Vida útil da pilha, aprox. 24 meses

A) Os aparelhos terminais móveis têm de ser compatíveis com os aparelhos Low Energy Bluetooth ^® (versão 4.2) e suportar o Generic Access Profile (GAP).
B) O raio de ação pode variar substancialmente em função das condições externas, incluindo do aparelho recetor utilizado. Dentro de recintos fechados e através de barreiras metálicas (p.ex. paredes, prateleiras, malas, etc.) o raio de ação do Bluetooth® pode ser claramente menor.

Pré-requisitos do sistema GCY 42

Aparelho terminal móvel(Tablet, Smartphone)	Android 6.0 (e superior)
	iOS 11 (e superior)

Montagem de funcionamento

Abastecimento de energia

▶ Remova a cobertura para o Bluetooth® Low Energy Module GCY 42 na ferramenta elétrica p. ex. com a chave de parafusos ou uma moeda grande. A utilização de objetos inadequados pode provocar danos na eletrónica ou na cobertura.
- Para a colocação em funcionamento após a compra ou a substituição da pilha (1) siga as representações da página de imagens. Respeite também as seguintes indicações.

Primeira colocação em funcionamento

(ver figuras A1-A5)

Nota: Guarde o espaçador (3) do GCY 42. Volte a colocar o espaçador para passar a ferramenta elétrica a terceiros sem o GCY 42.

Coloque a pilha (1) com o polo positivo para cima no GCY 42 (2). Não é necessário pressionar a pilha; ela encaixa sozinha. Ela é fixada na posição prevista apenas quando se fecha a tampa.

70 | Português

Para inicializar o GCY 42 após a colocação, acione o interruptor de ligar/desligar da ferramenta elétrica.

Substituir a pilha

(ver figuras B1-B4)

Remova a pilha usada (1) apenas com os dedos.

Antes de a pilha botão ficar totalmente descarregada, é exibido um aviso na aplicação.

Remover GCY 42

(ver figuras C1-C2)

Não aplique força excessiva ao remover GCY 42 (2). Não utilize ferramentas pontiagudas ou afiadas.

Nota: Se necessário, vire a ferramenta elétrica, para retirar mais facilmente GCY 42.

Colocação em funcionamento

Assim que a pilha (1) estiver colocada e acionado o interruptor de ligar/desligar na ferramenta elétrica, o GCY 42 envia um sinal de forma contínua. O sinal Bluetooth® só é interrompido se a bateria estiver vazia, defeituosa ou for desmontada.

Para informações mais detalhadas, consulte diretamente a aplicação da Bosch.

Instalação e definições da aplicação

Para poder usar o GCY 42, tem de instalar primeiro a aplicação Bosch Toolbox.

- Descarregue a aplicação Bosch Toolbox através de uma App-Store correspondente (Apple App Store, Google Play Store).

Nota: É necessária uma conta de utilizador para o efeito na respetiva App-Store.

- Depois selecione a aplicação no submenu MyTools.

- O mostrador do aparelho terminal móvel mostra todos os passos seguintes para a ligação da ferramenta elétrica ao aparelho terminal.

Nota: Leia primeiro integralmente o tutorial da aplicação. Desta forma obtém uma melhor vista geral acerca do processo de ligação e a utilização das funções Connectivity.

Transferência de dados via Bluetooth®

O GCY 42 tem um intervalo de envio regular. Consoante o ambiente, poderão ser necessários vários intervalos de envio

72 | Português

antes de o GCY 42 ser reconhecido. Se o GCY 42 não for reconhecido, verifique o seguinte:

- A distância para o aparelho terminal móvel é demasiado grande?

Reduza a distância entre o aparelho terminal móvel e o GCY 42.

- A pilha está muito fraca ou vazia?

Substitua a pilha.

- Desligue e volte a ligar o Bluetooth® aparelho terminal móvel.

Verifique agora se o GCY 42 é reconhecido agora.

Manutenção e assistência técnica

Manutenção e limpeza

Retire sujidade com um pincel. Não utilize detergentes ou solventes.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e

Português

informações acerca das peças sobressalentes também em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.

Brasil

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas

Rodovia Anhanguera, Km 98 - Parque Via Norte

13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página

www.ferramentasbosch.com.

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

74 | Português

Tel.: [phone]

Fax: [phone]

Encontra outros endereços da assistência técnica em:

Os módulos GCY 42, acessórios e embalagens devem ser reciclados de forma ecológica.

Não coloque componentes eletrónicos e as pilhas no lixo doméstico!

Apenas para países da UE:

Conforme a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos e a sua implementação na legislação nacional, é necessário recolher separadamente as ferramentas elétricas que já não são usadas e, de acordo com a Diretiva Europeia 2006/66/CE, as baterias/pilhas defeituosas e encaminhá-las para uma reciclagem ecológica.

No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e

na saúde humada devido à possível presença de substâncias perigosas.

Agência Nacional de Telecomunicações

04128-19-08642

Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados. Para maiores informações, consulte o site da ANATEL: www.anatel.gov.br

76 | Italiano

Italiano

pt A abaixo assinada Robert Bosch Power Tools GmbH declara que o presente tipo de equipamento de rádio

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

1

CE

GCY 42 está em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet:
