GBH 18V40 C Professional - Boremaskine BOSCH - Gratis brugsanvisning og manual

Produkttype	Trådløs slagboremaskine
Mærke	Bosch
Model	GBH 18V40 C Professional
Nominel spænding	18 V
Patrontype	SDS plus
Antal hastigheder	1
Tomgangshastighed	0-820 o/min
Slagfrekvens	0-4500 slag/min
Enkelt slagenergi	2,6 J
Maks. borediameter i beton	40 mm
Maks. borediameter i stål	13 mm
Maks. borediameter i træ	40 mm
Vægt (uden batteri)	3,5 kg
Længde	380 mm
Højde	215 mm
Strømforsyning	Li-Ion batteri 18 V (medfølger ikke)
Forbindelse	Bluetooth Low Energy via modul GCY 42 (valgfrit)
Vedligeholdelse og rengøring	Støv af med en pensel; brug ikke aggressive rengøringsmidler
Sikkerhed	Brug høreværn og sikkerhedsbriller
Reservedele og reparerbarhed	Bosch kundeservice; reservedele på bosch-pt.com
Garanti	2 år (i henhold til lovbestemmelser)
Generelle oplysninger	Professionel slagboremaskine til beton, stål og træ

Ofte stillede spørgsmål - GBH 18V40 C Professional BOSCH

Hvilken type batteri skal bruges til Bosch GBH 18V40 C Professional boremaskinen?

Brug kun Bosch 18V Li-Ion batterier fra Professional-serien, såsom GBA 18V... eller ProCORE18V... for optimal ydelse.

Hvordan installeres Bluetooth-modulet GCY 42?

Fjern moduldækslet på værktøjet, isæt et CR2032 knapbatteri i GCY 42-modulet, og sæt derefter dækslet på igen. Tryk på tænd/sluk-knappen for at initialisere forbindelsen.

Hvad er slagenergien for denne boremaskine?

Enkelt slagenergi er 2,6 J, hvilket gør det muligt at bore effektivt i beton op til 40 mm i diameter.

Kan jeg bruge standard bor med SDS plus-patronen?

Ja, men du skal bruge en SDS-plus-adapter til cylindriske bor. SDS plus-patronen accepterer hovedsageligt bor med SDS-skaft.

Hvordan vedligeholdes boremaskinen?

Rengør apparatet med en tør pensel efter brug. Brug ikke opløsningsmidler eller aggressive rengøringsmidler. Kontroller regelmæssigt patronens spænding.

Hvad gør jeg, hvis boremaskinen ikke tænder?

Kontroller, at batteriet er opladet og korrekt isat. Hvis problemet fortsætter, kontakt Bosch kundeservice.

Hvad er de maksimale borediametre?

I beton: op til 40 mm, i stål: op til 13 mm, i træ: op til 40 mm.

Er boremaskinen kompatibel med ProCORE18V batterier?

Ja, den er kompatibel med alle Bosch 18V Professional batterier, inklusive ProCORE18V for øget driftstid og ydelse.

Hvad gør jeg, hvis Bluetooth-modulets batteri går tabt?

Erstat det med et nyt CR2032 (3V) knapbatteri. Overhold polariteten: positiv pol opad.

Hvor finder jeg reservedele?

Besøg www.bosch-pt.com for at bestille reservedele eller kontakt Bosch kundeservice.

BRUGSANVISNING GBH 18V40 C Professional BOSCH

Sikkerhedsinstrukser

Samtlige anvisninger skal læses og overholdes for at kunne arbejde sikkert og risikofrit med GCY 42. Gem anvisningerne, og sørg for at levere dem med, hvis GCY 42 gives videre til andre.

Brug kun de batterier, der er anført i denne driftsvejledning. Brug ikke andre energikilder.

ADVARSEL

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

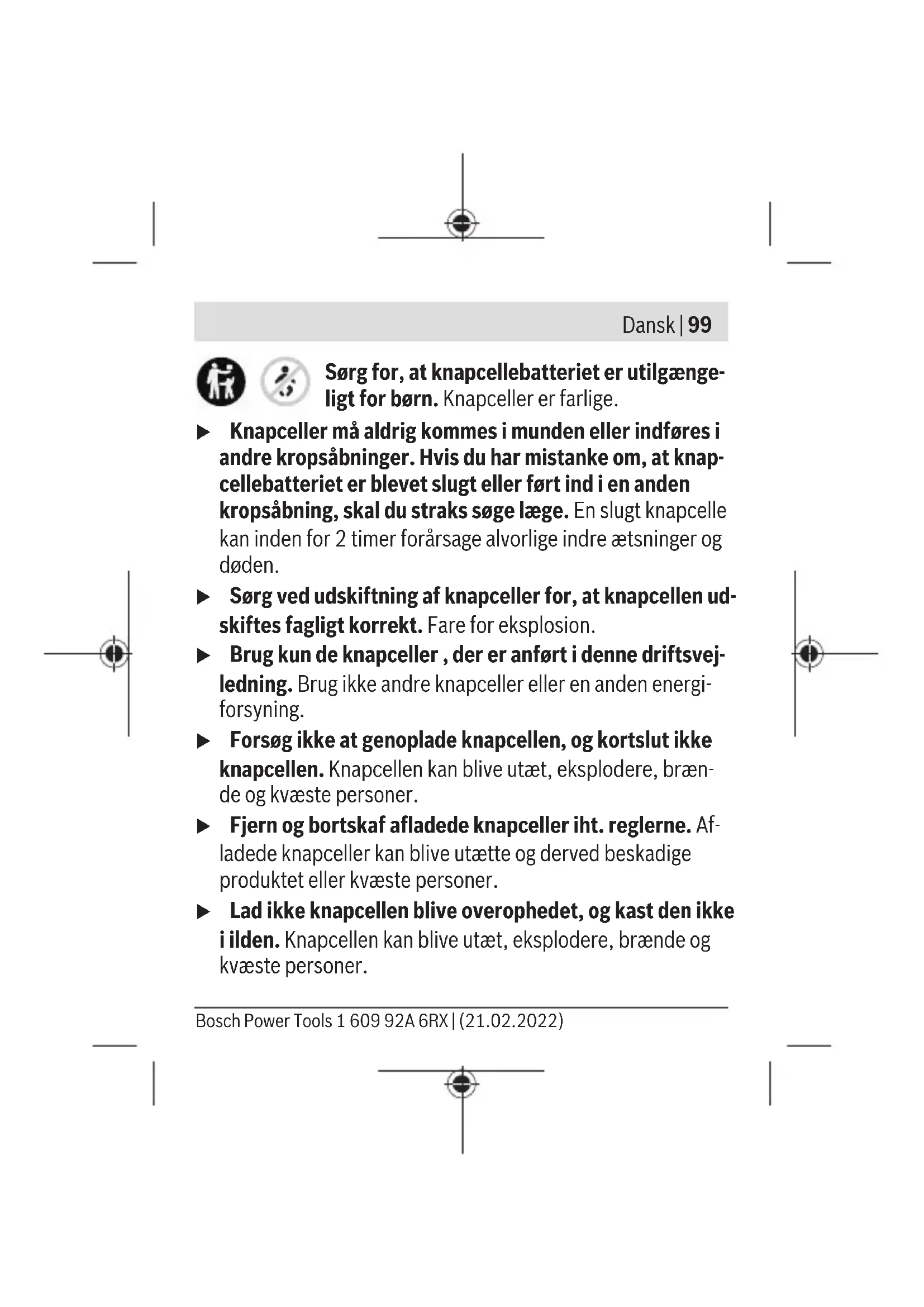

Sørg for, at knapcellebatteriet er utilgængeligt for børn. Knapceller er farlige.

Knapceller må aldrig kommes i munden eller indføres i andre kropsåbninger. Hvis du har mistanke om, at knapcellebatteriet er blevet slugt eller ført ind i en anden kropsåbning, skal du straks søge læge. En slugt knapcelle kan inden for 2 timer forårsage alvorlige indre ætsninger og døden.
▶ Sørg ved udskiftning af knapceller for, at knapcellen udskiftes fagligt korrekt. Fare for eksplosion.
Brug kun de knapceller, der er anført i denne driftsvejledning. Brug ikke andre knapceller eller en anden energiforsyning.
▶ Forsøg ikke at genoplade knapcellen, og kortslut ikke knapcellen. Knapcellen kan blive utæt, eksplodere, bræn-de og kvæste personer.
Fjern og bortskaf afladede knapceller iht. reglerne. Afladede knapceller kan blive utætte og derved beskadige produktet eller kvæste personer.
Lad ikke knapcellen blive overophedet, og kast den ikke i ilden. Knapcellen kan blive utæt, eksplodere, brænde og kvæste personer.

100 | Dansk

Knapcellen må ikke beskadiges eller skilles ad. Knapcellen kan blive utæt, eksplodere, brænde og kvæste personer.
En beskadiget knapcelle må ikke komme i kontakt med vand. Udslippende litium i forbindelse med vand kan danne brint og derved forårsage en brand, en eksplosion eller kvæstelse af personer.

Mærket Bluetooth® og symbolerne (logoerne) er registrerede varemærker tilhørende Bluetooth SIG, Inc. Enhver brug af disse mærker/symboler, som Robert Bosch Power Tools GmbH foretager, sker per licens.

Brug ikke Bluetooth®-modulet, hvis afdækningen ikke længere kan lukkes, men fjern knapcellen, og lad modulet reparere.

Med Bluetooth® Low Energy-modulet GCY 42 er det muligt at foretage personalisering og statuskontrol af et el-værktøj samt overføre indstillinger og data baseret på trådløs Bluetooth®-teknologi. Dataoverføringen skal godkendes af brugeren.

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Dansk | 101

Informationer om tilbudte Connectivity-funktioner finder du i applikationen (app) Bosch Toolbox eller i betjeningsvejledningen til det anvendte el-værktøj.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til il- lustrationerne på illustrationssiderne.

(1) Knapcellebatteri
(2) Bluetooth® Low Energy-modul GCY 42
(3) Pladsholder ^a)
(4) Afdækning Bluetooth® Low Energy-modul GCY 42 ^a)
a) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Bluetooth®Low Energy-modul	GCY 42
Varenummer	1 600 A01 ZE21 600 A01 3WF

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

102 | Dansk

Bluetooth®

Low Energy-modul

GCY 42

1 600 A01 6NH

1 600 A01 L2W

Driftstemperatur -20 °C ... +50 °C

Opbevaringstemperatur -20 °C ... +70 °C

Mål 7 x 30 x 30 mm

Vægt iht. EPTA-Procedure 01:2014 0,01 kg

Dataoverførsel

Bluetooth® Bluetooth® 4.2 (Low Energy)	A)
Signalrækkevidde Maks.30 m	B)
Benyttet frekvensområde 2402–2480 MHz
Udgangseffekt < 1 mW

Energiforsyning

Batteri Knapcelle (3-V-lithiumbatteri, CR 2032)

Dansk | 103

Bluetooth®

GCY 42

Low Energy-modul

A) De mobile modtagerenheder skal være kompatible med Bluetooth ^® -Low-Energy-enheder (version 4.2) og understøtte Generic Access Profile (GAP).
B) Rækkevidden kan variere kraftigt afhængigt af de omgivende betingelser, herunder det anvendte modtagerudstyr. I lukkede rum og gennem metalliske barrierer (f.eks. vægge, reoler, kufferter osv.) kan Bluetooth®-rækkevidden være væsentligt mindre.

Systemkrav GCY 42

Mobil enhed (tablet, smartphone)	Android 6.0 (og højere)
	iOS 11 (og højere)

Montering og drift

Energiforsyning

Fjern afdækningen til Bluetooth® Low Energy-modulet GCY 42 på el-værktøjet, f.eks. med en skruetrækker el-

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

104 | Dansk

ler en stor mønt. Brug af uegnede genstande kan beskadi- ge elektronikken eller afdækningen.

- Følg illustrationerne på illustrationssiderne ved ibrugtagning efter køb eller skift af batteri (1). Vær opmærksom på de efterfølgende anvisninger.

Første ibrugtagning

(se billeder A1-A5)

Bemærk: Opbevar pladsholderen (3) til GCY 42 omhyggeligt. Isæt pladsholderen igen for videregivelse af el-værktøjet uden GCY 42.

Isæt batteriet (1) med pluspolen opad i GCY 42 (2). Det er ikke nødvendigt at trykke batteriet ind, da det ikke automatisk går i indgreb. Det fikseres først i den korrekte position, når afdækningen lukkes.

For at initialisere GCY 42 efter isætningen skal du aktivere elværktøjets tænd/sluk-kontakt.

Skift af batteri

(se billeder B1-B4)

Udtag kun det brugte batteri (1) med fingrene.

Før batteriet er helt afladet, vises en advarsel i appen.

Dansk | 105

Udtagning af GCY 42

(se billeder C1-C2)

Brug ikke vold ved fjernelse af GCY 42 (2). Brug ikke spidst eller skarpt værktøj.

Bemærk: Vend eventuelt el-værktøjet for lettere at kunne ud-tage GCY 42.

Ibrugtagning

Så snart batteriet (1) er isat, og tænd/sluk-kontakten på elværktøjet aktiveres, udsender GCY 42 kontinuerligt et signal. Bluetooth®-signalet afbrydes først, når batteriet er tomt eller defekt, eller når det tages ud.

Yderligere oplysninger får du direkte i appen fra Bosch.

Installation og klargøring af appen

Bemærk: En brugerkonto hos den pågældende AppStore er en forudsætning.

- Vælg derefter underpunktet MyTools i appen.

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

106 | Dansk

- Displayet på din mobile terminal viser alle de efterfølgende trin, som du skal benytte for at oprette forbindelse til elværktøjet med terminalen.

Bemærk: Gennemfør først hele appens tutorial. Derved får du et bedre overblik over tilslutningsprocessen og anvendelsen af Connectivity-funktionerne.

GCY 42 har et regelmæssigt sendeinterval. Afhængigt af omgivelserne kan der være behov for flere sendeintervaller, før GCY 42 genkendes. Hvis GCY 42 ikke genkendes, skal du kontrollere følgende:

– Er afstanden til den mobile terminal for stor?
Nedsæt afstanden mellem den mobile terminal og GCY 42.
– Er batteriet for svagt eller tomt?
Skift batteri.
- Slå Bluetooth® fra og til igen på din mobile terminal.
Kontrollér, om GCY 42 genkendes nu.

Dansk | 107

Fjern snavs med en pensel. Brug ikke rengørings- eller op- løsningsmiddel.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions-tegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder på:

GCY 42-moduler, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke elektroniske komponenter og batterier ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasserede el-værktøjer, og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Svensk

Säkerhetsanvisningar

Sikkerhetsanvisninger

a) Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Bluetooth®Low Energy Module	GCY 42
Artikkelnummer	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Driftstemperatur -20 °C ... +50 °C
Lagringstemperatur -20 °C ... +70 °C
Mål 7 x 30 x 30 mm
Vekt i samsvar med EPTA-Procedure 01:2014	0,01 kg
Dataoverføring
Bluetooth® Bluetooth® 4.2 (Low Energy)	A)
Signalrekkevidde Maksimalt 30 m	B)

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

124 | Norsk

Bluetooth® Low Energy Module

GCY 42

En advarsel vises i appen før batteriet er helt tomt.

Ta ut GCY 42

(se bilde C1-C2)

Bruk ikke makt när du tar ut GCY 42 (2). Bruk ikke spisse eller skarpe verktøy.

da Hermed erklærer Robert Bosch Power Tools GmbH, at radioudstyrstypen GCY 42 er i overensstemmelse med direktiv 2014/53/EU. EU-overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse:
