GBH 18V40 C Professional - Borrmaskin BOSCH - Gratis bruksanvisning och manual

Produkttyp	Sladdlös slagborrmaskin
Märke	Bosch
Modell	GBH 18V40 C Professional
Märkspänning	18 V
Chucktyp	SDS plus
Antal hastigheter	1
Tomgångshastighet	0–820 varv/min
Slagfrekvens	0–4500 slag/min
Enkel slagenergi	2,6 J
Max borrdiameter i betong	40 mm
Max borrdiameter i stål	13 mm
Max borrdiameter i trä	40 mm
Vikt (utan batteri)	3,5 kg
Längd	380 mm
Höjd	215 mm
Strömförsörjning	Li-Ion-batteri 18 V (ingår ej)
Anslutning	Bluetooth Low Energy via modul GCY 42 (tillval)
Underhåll och rengöring	Dammsug med pensel; använd inte aggressiva rengöringsmedel
Säkerhet	Använd hörselskydd och skyddsglasögon
Reservdelar och reparerbarhet	Boschs kundservice; reservdelar finns på bosch-pt.com
Garanti	2 år (enligt lagstadgade villkor)
Allmän information	Professionell slagborrmaskin för betong, stål och trä

Vanliga frågor - GBH 18V40 C Professional BOSCH

Vilken typ av batteri ska jag använda med borrmaskinen Bosch GBH 18V40 C Professional?

Använd endast Bosch 18V Li-Ion-batterier från Professional-serien, som batteri GBA 18V... eller ProCORE18V... för optimal prestanda.

Hur installerar jag Bluetooth-modulen GCY 42?

Ta bort modulskyddet på verktyget, sätt i ett knappcellsbatteri CR2032 i modulen GCY 42, sätt sedan tillbaka skyddet. Slå på/av-brytaren för att initiera anslutningen.

Vilken slagenergi har denna borrmaskin?

Den enkla slagenergin är 2,6 J, vilket möjliggör effektiv borrning i betong upp till 40 mm diameter.

Kan jag använda vanliga borr med SDS-plus-chucken?

Ja, men du behöver en SDS-plus-adapter för cylindriska borr. SDS-plus-chucken accepterar främst borr med SDS-skaft.

Hur underhåller jag borrmaskinen?

Rengör maskinen med en torr pensel efter användning. Använd inte lösningsmedel eller aggressiva rengöringsmedel. Kontrollera chuckens åtdragning regelbundet.

Vad gör jag om borrmaskinen inte startar?

Kontrollera att batteriet är laddat och korrekt isatt. Om problemet kvarstår, kontakta Boschs kundservice.

Vilka är maximala borrdiametrar?

I betong: upp till 40 mm, i stål: upp till 13 mm, i trä: upp till 40 mm.

Är borrmaskinen kompatibel med ProCORE18V-batterier?

Ja, den är kompatibel med alla Bosch 18V Professional-batterier, inklusive ProCORE18V för ökad driftstid och prestanda.

Vad gör jag om batteriet i Bluetooth-modulen tar slut?

Byt ut det mot ett nytt knappcellsbatteri av typ CR2032 (3V). Observera polariteten: pluspolen uppåt.

Var hittar jag reservdelar?

Gå till webbplatsen www.bosch-pt.com för att beställa reservdelar eller kontakta Boschs kundservice.

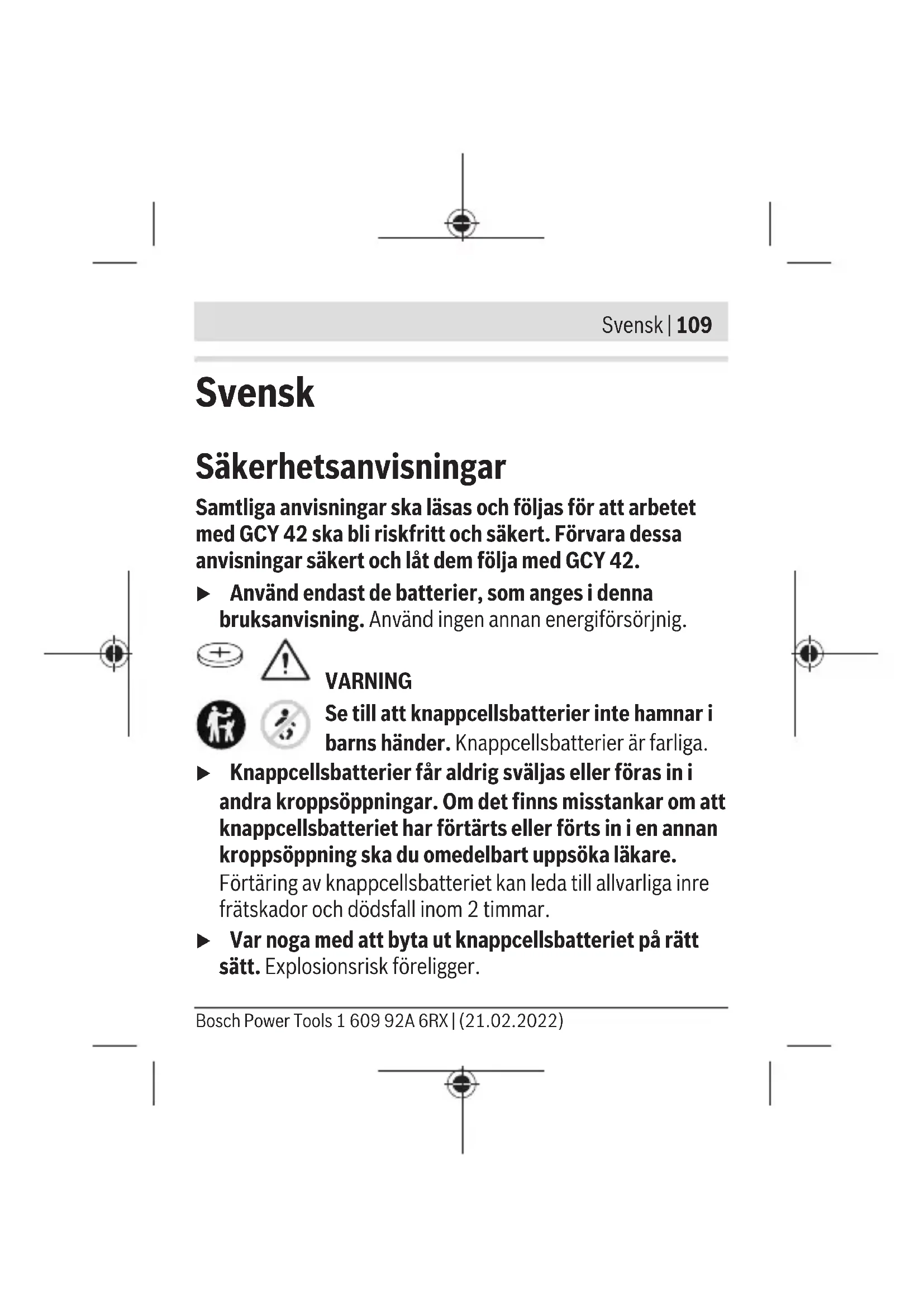

BRUKSANVISNING GBH 18V40 C Professional BOSCH

Samtliga anvisningar ska läsas och följas för att arbetet med GCY 42 ska bli riskfritt och säkert. Förvara dessa anvisningar säkert och låt dem följa med GCY 42.

Använd endast de batterier, som anges i denna bruksanvisning. Använd ingen annan energiförsörjning.

WARNING

Se till att knappcellsbatterier inte hamnar i barns händer. Knappcellsbatterier är farliga.

Knappcellsbatterier får aldrig sväljas eller föras in i andra kroppsöppningar. Om det finns misstankar om att knappcellsbatteriet har förtärts eller förts in i en annan kroppsöppning ska du omedelbart uppsöka läkare.

Förtäring av knappcellsbatteriet kan leda till allvarliga inre frätskador och dödsfall inom 2 timmar.

- Var noga med att byta ut knappcellsbatteriet på rätt sätt. Explosionsrisk föreligger.

110 | Svensk

Använd endast de knappceller, som anges i denna bruksanvisning. Använd inga andra knappceller eller annan energiförsörjning.
Försök inte att ladda upp knappcellen igen och kortslut den inte. Knappcellen kan bli otät, explodera, brinna och skada personer.
Avlägsna och avfallshantera urladdade knappceller på korrekt sätt. Urladdade knappceller kan bli otäta och därigenom skada mätverktyget eller personer.
▶ Överhetta inte knappcellen och kasta den inte i eld. Knappcellen kan bli otät, explodera, brinna och skada personer.
▶ Skada inte knappcellen och plocka inte isär den. Knappcellen kan bli otät, explodera, brinna och skada personer.
En skadad knappcell får inte komma i kontakt med vatten. Utträdande litium kan tillsammans med vatten generera väte och därmed förorsaka en brand, explosion eller personskador.
Varumärket Bluetooth® och logotyperna tillhör Bluetooth SIG, Inc. Alla användning av detta varumärke/logotyp från Robert Bosch Power Tools GmbH sker under licens.

Svensk | 111

Använd inte längre Bluetooth®-modulen när käpan inte längre går att stänga. Ta bort knappcellen och låt reparera den.

Produkt- och prestandabeskrivning

Ändamålsenlig användning

Bluetooth® Low Energy Module GCY 42 möjliggör individuell anpassning och statuskontroll av ett elverktyg samt överföring av inställningar och information baserat på Bluetooth® trådlösa teknik. Dataöverföringen måste godkännas av användaren. Information om de Connectivity-funktioner som finns hittar du i appen Bosch Toolbox eller i elverktygets bruksanvisning.

Illustrerade komponenter

Numreringen av de avbildade komponenterna hänvisar till illustrationerna på grafiksidorna.

(1) Knappcellsbatteri
(2) Bluetooth® Low Energy Module GCY 42
(3) Dummy ^a)

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

112 | Svensk

(4) Kåpa Bluetooth® Low Energy Module GCY 42 ^a)

a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Bluetooth®Low Energy Module	GCY 42
Artikelnummer	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Drifttemperatur -20 °C ... +50 °C
Förvaringstemperatur -20 °C ... +70 °C
Mått 7 x 30 x 30 mm
Vikt enligt EPTA-Procedure01:2014	0,01 kg
Dataöverföring
Bluetooth® Bluetooth® 4.2 (Low Energy)	A)
Signalräckvidd Max 30 m	B)

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Svensk | 113

Bluetooth® Low Energy Module

Frekvensområde som använts	2402–2480 MHz
Utgångseffekt < 1 mW

Energiförsörjning

Batteri Knappcellsbatteri (3 V

litiumbatteri, CR 2032)

Batteriets livslängd ca. 24 månader

A) De mobila enheterna måste vara kompatibla med Bluetooth®-Low Energy-enheter (version 4.2) och ha stöd för Generic Access Profile (GAP).
B) Räckvidden kan variera kraftigt beroende på yttre omständigheter, bland annat vilken mottagare som används. Inne i slutna rum och genom metallbarriärer (t.ex. väggar, hyllor, resväskor etc.) kan Bluetooth®-räckvidden vara betydligt mindre.

Systemförutsättningar GCY 42

Mobil enhet (surfplatta,smarttelefon)	Android 6.0 (och senare)
	iOS 11 (och senare)

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

114 | Svensk

Montering och drift

Energiförsörjning

▶ Ta bort höljet för Bluetooth® Low Energy Module GCY 42 på elverktyget t.ex. med en skruvmejsel eller ett mynt.

Om olämpliga föremål används kan elektroniken eller höljet skadas.

- Följ anvisningarna på grafiksidorna vid idrifttagning efter inköp eller byte av batteri (1). Beakta i det sammanhanget följande anvisningar.

Innan första idrifttagningen

(se bilder A1-A5)

Anmärkning: Förvara dummyn (3) till GCY 42 på en säker plats. Sätt in dummyn igen innan du lämnar elverktyget vidare utan GCY 42.

Lägg batteriet (1) med pluspolen uppåt i GCY 42 (2). Det är inte nödvändigt att trycka in batteriet. Batteriet hakar i av sig självt. Den fixeras i den avsedda positionen först när käpan stängs.

För att starta GCY 42 efter insättning, aktivera elverktygets på-/av-strömbrytare.

Svensk | 115

Byta batterier

(se bilder B1–B4)

Ta endast ut det förbrukade batteriet (1) med fingrarna. Innan batteriet är fullständigt förbrukat visas en varning i appen.

Ta ut GCY 42

(se bilder C1-C2)

Använd inget väld vid borttagning av GCY 42 (2). Använd inga spetsiga eller vassa verktyg.

Anmärkning: Vänd eventuellt elverktyget för att lättare kunna ta ut GCY 42.

Driftstart

Så snart batteriet (1) har satts in och på-/av-strömbrytaren på verktyget aktiveras skickar GCY 42 ut en kontinuerlig signal.

Bluetooth®-signalen bryts först när batteriet är tom, defekt eller tas ut.

Mer information får du direkt i appen från Bosch.

116 | Svensk

Installation och inställning av appen

För att kunna använda GCY 42 måste du först installera appen Bosch Toolbox.

• Ladda ner appen Bosch Toolbox via din App Store (Apple App Store, Google Play Store). Anmärkning: Ett användarkonto hos respektive AppStore förutsätts.
• I appen väljer du därefter underpunkten My Tools.
• Displayen på din mobila enhet visar alla ytterligare steg för anslutning av elverktyget till enheten.

Anmärkning: Gå först igenom instruktionen till appen i sin helhet. Då får du en bättre överblick över anslutningen och hur du använder Connectivity-funktionerna.

Dataöverföring via Bluetooth®

GCY 42 har ett regelbundet sändningsintervall. Beroende på omgivningen kan flera sändningsintervaller behövas innan GCY 42 identifieras. Om GCY 42 inte skulle identifieras kontrollerar du följande:

Svensk | 117

• Är avståndet till den mobila terminalenheten för stor?
  Minska avständet mellan den mobila terminalenheten och GCY 42.
• Är batteriet för svagt eller tomt?
  Byt ut batteriet.
• Stäng av och sätt på Bluetooth® på din mobila terminalenhet.
  Kontrollera om GCY 42 identifieras nu.

Underhåll och service

Underhåll och rengöring

Ta bort smuts med en pensel. Använd inga rengörings- eller lösningsmedel.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

118 | Svensk

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Du hittar fler kontaktuppgifter till service här:

GCY 42-moduler, tillbehör och förpackningar skall tillföras en miljöanpassad återvinning.

Släng inte elektroniska komponenter och batterier i hushållsavfallet!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt ska förbrukade elverktyg,

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Norsk | 119

och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier, samlas in separat och tillföras en miljöanpassad avfallshantering.

Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.
