PROS 680CV - Broyeur Mirka - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Broyeur
Puissance	680 W
Vitesse de rotation	Variable, jusqu'à 12 000 tr/min
Poids	2,5 kg
Dimensions	Longueur : 300 mm, Largeur : 150 mm, Hauteur : 120 mm
Utilisation	Idéal pour le ponçage et le polissage des surfaces en bois, métal et plastique
Maintenance	Nettoyage régulier des filtres et remplacement des pièces usées
Sécurité	Équipement de protection individuelle recommandé (gants, lunettes, masque)
Garantie	2 ans
Accessoires inclus	Disques abrasifs, clé de service
Certifications	CE, conforme aux normes de sécurité européennes

FOIRE AUX QUESTIONS - PROS 680CV Mirka

Quel est le meilleur moyen de nettoyer le broyeur Mirka PROS 680CV après utilisation ?

Pour nettoyer le broyeur, débranchez-le et retirez les résidus de matériaux. Utilisez un chiffon humide pour essuyer les surfaces et un pinceau pour atteindre les zones difficiles d'accès. Ne plongez pas l'appareil dans l'eau.

Que faire si le broyeur ne démarre pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que le bouton d'alimentation est en position 'ON'. Si le problème persiste, consultez le manuel pour des instructions supplémentaires.

Comment ajuster la vitesse du broyeur Mirka PROS 680CV ?

Utilisez le variateur de vitesse situé sur le boîtier de l'appareil pour ajuster la vitesse en fonction du matériau que vous broyez. Commencez toujours avec une vitesse basse et augmentez progressivement si nécessaire.

Est-il normal que le broyeur chauffe pendant l'utilisation ?

Une légère chauffe est normale, mais si l'appareil devient très chaud au toucher, il est conseillé de l'arrêter et de le laisser refroidir. Assurez-vous également que les évents de ventilation ne sont pas obstrués.

Comment remplacer les lames du broyeur ?

Débranchez l'appareil, retirez le capot de protection et utilisez une clé appropriée pour dévisser les lames usées. Installez les nouvelles lames en veillant à respecter la direction de rotation indiquée, puis remettez le capot en place.

Quels types de matériaux peuvent être traités avec le broyeur Mirka PROS 680CV ?

Le broyeur est conçu pour traiter divers matériaux comme le bois, le plastique et les composites. Évitez de broyer des matériaux métalliques ou des objets durs qui pourraient endommager l'appareil.

Où puis-je trouver des pièces de rechange pour le Mirka PROS 680CV ?

Les pièces de rechange peuvent être commandées directement auprès de votre revendeur Mirka local ou via le site web officiel de Mirka. Assurez-vous d'avoir le numéro de modèle à portée de main.

Quelles sont les précautions de sécurité à prendre lors de l'utilisation du broyeur ?

Portez toujours des lunettes de sécurité et un masque anti-poussière lors de l'utilisation. Assurez-vous que vos cheveux et vos vêtements sont éloignés des pièces mobiles et ne jamais utiliser l'appareil sans supervision si des enfants sont présents.

MODE D'EMPLOI PROS 680CV Mirka

lpm 485 lpm 485 lpm 485 lpm 485 lpm 485 lpm 485 3,4 3,2 2,3 3,8 2,4 2,8 * 0,8 0,8 0,7 0,9 0,8 0,8

lpm 485 lpm 485 lpm 485 lpm 485 lpm 485 2,5 3,0 2,3 3,5 2,8 * 0,7 0,8 0,7 0,8 0,8

Traduction des instructions originales Nous nous réservons le droit d’apporter des modifications à ce manuel, à tout moment et sans avis préalable. Important Lire attentivement ces consignes de sécurité et d’utilisation avant de mettre en service, de faire fonctionner ou d’assurer l’entretien de cet appareil. Conserver ces consignes dans un lieu sûr et accessible. Veuillez lire et respecter les réglementations nationales et locales. Équipement de protection individuelle requis Porter un masque facial Porter des gants de sécurité Porter des protections auditives Porter des lunettes de sécurité Lire le manuel de l’opérateur Symboles Conforme aux normes UE concernées Conforme aux exigences eurasiennes Conforme aux exigences serbes

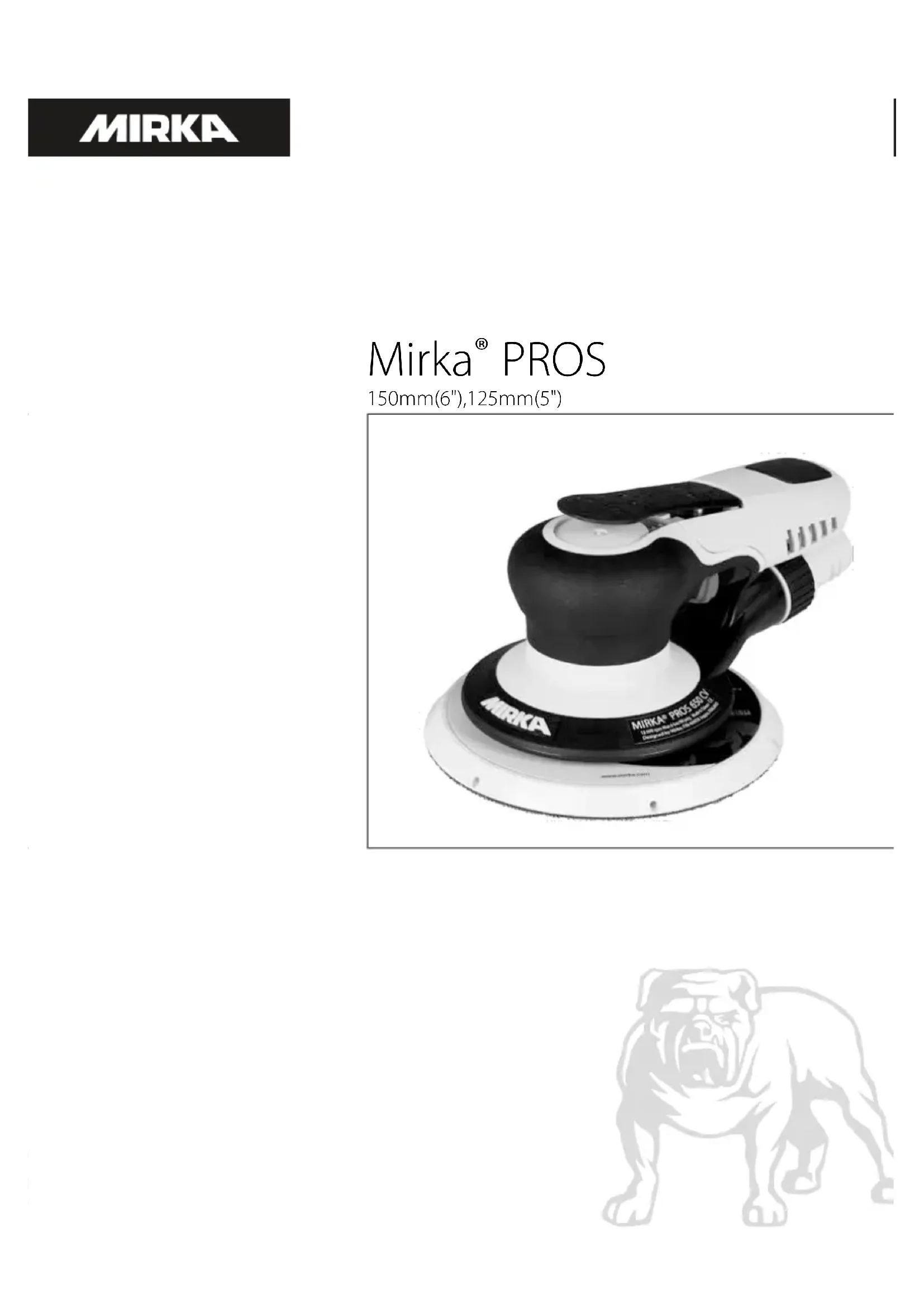

Conforme aux directives du Royaume-Uni concernées Attention : Situationpotentiellement dangereuse pouvant provoquer la mort oude graves blessures et/ou des dommages matériels. Attention : Situation potentiellementdangereuse pouvant provoquer desblessures légères ou modérées et/ou des dommages matériels. Mirka® PROS 150 mm (6"), 125 mm (5") 85 frVeuillez lire et respecter

Safety Code for Portable Air Tools (Code de sécurité pour outils pneumatiques portatifs), ANSI B186.1, disponible auprès du : American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018

Les réglementations nationales et locales AVERTISSEMENT

Lors de l’utilisation de cet outil, toujours porter les équipementsdeprotectionindividuellerecommandés par le fabricant et stipulés dans les normes locales/nationales.

Ne jamais utiliser d’outil électrique en cas de fatigue ou sous l’emprise de drogues, d’alcool et de médicaments.

Lire la fiche de données de sécurité (FDS) correspondant à la surface de travail.

Équiper l’outil d’un syst ème d’extraction de la poussière Une unité d’extraction appropriée réduira tous dangers liés à la poussière.

Ne pas tendre le bras trop loin. Veiller à ne jamais perdre l’équilibre.

Ne porter ni vêtements amples ni bijoux pendants. Veiller à ce que cheveux, vêtements et gants restent éloignés des pièces mobiles

qui risqueraient de les happer.

En cas de gêne physique au niveau de la main ou du poignet, cesser de travailler et demander un avis médical.

Les blessures touchant les mains, les poignets ou les bras peuvent résulter de travaux ou de mouvements répétitifs ou d’une surexposition aux vibrations.

Ne pas utiliser d’outils électriques dans des atmosphères explosives, telles que celles contenant des poussières, gaz ou liquides inflammables.

L’outil n’est pas isolé électriquement. Ne pas l’utiliser s’il y a risque de contact avec un objet sous tension, des conduites de gaz et/ou d’eau, etc. ATTENTION

Éviter tout démarrage intempestif.

Retirer la clé pour plateau avant de brancher l’outil à une source électrique.

Veiller à ce que la zone de travail soit toujours propre et bien éclairée.

Toujours s’assurer que la pièce à poncer est fermement fixée.

Toujours débrancher l’arrivée d’air avant de changer d’abrasif. Consignes de sécurité supplémentaires

Lire toutes les instructions avant d’utiliser cet outil. Tout opérateur doit être parfaitement formé à son utilisation et aux règles de sécurité qui l’accompagnent.

Toutes les opérations d’entretien doivent être réalisées par des personnels formés. Pour toute réparation, contacter le centre agréé Mirka !

Toujours porter les équipements de sécurité requis (voir Avertissements).

L’opérateur doit adopter une position sûre, tenir fermement l’appareil et être bien stable sur ses pieds.

Toujours s’assurer que la pièce à poncer est fermement fixée.

Contrôler régulièrement l’usure de l’outil, du plateau, du tuyau et des raccords.

Toujours veiller à travailler en toute sécurité, et ne jamais transporter, entreposer ou laisser l’outil raccordé à l’arrivée d’air.

Nettoyer ou remplacer quotidiennement le sac de collecte de poussière à l’aide de l’aspirateur. La poussière peut être hautement combustible. Le nettoyage ou le remplacement du sac assure également une performance optimale de la machine.

Ne pas dépasser la pression d’air maximale recommandée de 6,2 bars (90 psig).

Veiller à ce que vêtements, cravates, cheveux, chiffons de nettoyages, etc. ne s’emmêlent pas avec les parties mobiles de l’outil.

Pendant l’utilisation, garder les mains à distance du plateau tournant.

Si l’outil semble mal fonctionner, cesser immédiatement de l’utiliser et le faire réviser ou réparer.

Niveaux de bruitdéclarés ; mesureseffectuées conformément à la normeEN ISO 15744:2008– Outils manuels à commande mécanique. Code d’évaluation du bruit – Méthode d’ingénierie (niveau 2). La mesure des vibrations est réalisée conformément à la norme ISO 28927-3 – Machines à moteur portatives – Méthodes d’essai pour l’évaluation de l’émission de vibrations – Partie 3 : Polisseuses-lustreuses et ponceuses rotatives, orbitales et orbitales spéciales. Les spécifications sont sujettes à changement sans préavis La gamme de modèles peut varier d'un marché à l'autre. Mirka® PROS 150 mm (6"), 125 mm (5") 87 frLes niveaux de bruit et de vibration indiqués dans le tableau sont dérivés d’essais effectués en laboratoire conformé- ment aux codeset aux normesprescrits. Ils ne suffisent pas à l’évaluation des risques pour tous les types d’exposition. Les valeurs mesurées sur le lieu de travail peuvent être supérieures aux valeurs déclarées. Les valeurs d’exposition réelles et le niveau de risque ou de dommages subis par une personne sont spécifiques à chaque situation et dépe- ndent du milieu environnant, de la façon dont l’individu utilise ses machines, du matériau particulier sur lequel s’ef- fectue le travail, de la conception du poste de travail ainsi que de la durée d’exposition et de la condition physique de l’utilisateur. Mirka nie toute responsabilité vis à vis des conséquences de l’utilisation des valeurs déclarées au lieu des valeurs réelles d’exposition pour toute évaluation de risque individuelle.

Sans sac à poussière ni tuyau d’aspiration.

Des informations complémentaires concernant la santé et la sécurité au travail peuvent être obtenues sur lessites suivants

https://osha.europa.eu/en (Europe) ou http://www.osha.gov (USA) Utilisation prévue Cet outil est conçu pour être utilisé avec les disques abrasifsdestinés au ponçage des surfaces en métal, en bois, en pierre, en plastique et autres matériaux. Avant d’utiliser cette ponceuse pour une autre tâche que celles spécifiées, consulter un vendeur Mirka. N’utiliser que des plateaux Mirka conçus pour obtenir des performances optimales avec le freinde plateau. Ne jamais monter de plateau sans rondelle d’espacement. Tout autre type de plateau-support réduit les performances et augmente les vibrations. Postes de travail Cet outil a été conçu pour être utilisé en tant qu’outil à main Il est recommandé de ne l’utiliser qu’en position sur une surface stable et solide Les positions peuvent varier, mais l’opérateur doit s’attendre à ce que la ponceuse produise un effet de torsion Voir la section « Instructions d’utilisation ». Instructions d’utilisation Lors du déballage de l’outil, vérifier qu’il est intact, complet et qu’il n’a pas été endommagé au cours du transport Ne jamais utiliser un outil endommagé. Pour fixer l’arrivée d’air, soulever le capot et brancher l’alimentation en air, puis refermer le capot avant d’utiliser l’outil. Utiliser une arrivée d’air lubrifiée et propre qui fournira une pression d’air mesurée à l’outil de 6,2 bars/90 PSI lorsque l’outil fonctionne avec le levier complètement enfoncé. Il est recommandé d’utiliser une conduite d’air homologuée d’une longueur maximale de 10 mm (3/8 po) x 8 m (25 pi), et de raccorder l’outil à l’arrivée d’air comme indiqué Figure

Ne pas raccorder l’outil au système de conduite d’air comprimé sans intégrer une vanne d’arrêt pneumatique facile à atteindre et à utiliser. Il est fortement recommandé d’utiliser, comme illustré Figure 1, un filtre à air régulateur lubrifiant (FRL) afin d’alimenter l’outil en air lubrifié et propre délivré à une pression correcte. S’informer auprès de son fournisseur d’outillage sur les caractéristiques d’un tel équipement. Si un tel équipement n’est pas utilisé, lubrifier manuellement l’outil. Pour lubrifier manuellement l’outil, débrancher la conduite d’air et appliquer 2 ou 3 gouttes de Würth n° 08930505 dans le raccordement pneumatique del’outil. Rebrancher l’outil à l’alimentation d’air,puis le faire tourner à basrégime quelques secondes pour favoriser une bonne lubrification. Si l’outil est utilisé fréquemment, le lubrifier quotidiennement. Lubrifier l’outil avant tout stockage prolongé, s’il commence à ralentir ou à être moins puissant. La pression d’air recommandée au niveau de l’outil en service est de 6,2 bars (90 psig), ce qui évite de dépasser la vitesse de rotation maximale. L’outil peut être utilisé à des pressions inférieures, mais ne doit jamais excéder 6,2 bars (90 psig). 88 Mirka® PROS 150 mm (6"), 125 mm (5") frFigure 1 Filtre Régulateur Lubrificateur Tuyau d’air relié à votre outillage Maintenance Avant toute opération de maintenance, toujours débrancher l’arrivée d’air ! N’utiliser que des pièces de rechange d’origine Mirka ! Remplacement du plateau

Introduire la clé pour plateau entre la jupe et le plateau afin de bloquer l’écrou de l’axe.

Faire tourner le plateau dans le sens inverse des aiguilles d’une montre et le déposer.

Assembler et serrer le nouveau plateau avec les rondelles.

Retirer la clé pour plateau. Protecteur de plateau Les protecteurs de plateaux Mirka sont conçus pour empêcher les plateaux, équipés de produits de la gamme Net, de s’user et de se déchirer lors d’opérations de ponçage agressif et continu Particulièrement rentables, ces protecteurs, intercalés entre le plateau et le disque de ponçage, doivent être régulièrement remplacés Les protecteurs de plateaux prolongent la durée de vie des plateaux. Remplacement du frein de plateau

Suivre la procédure ci-dessus pour déposer le plateau.

Sortir l‘ancien frein de plateau de sa gorge.

Placer le nouveau frein de plateau dans la gorge. Mirka® PROS 150 mm (6"), 125 mm (5") 89 fr4. Suivre la procédure ci-dessus pour monter le plateau.

Vérifier le bon fonctionnement du frein de plateau La force de freinage peut être réglée en modifiant le nombre de rondelles intercalées entre l‘axe et le plateau. Remplacement du kit de silencieux

Retirer le bouchon de silencieux en le poussant fermement sur le côté et introduire un tournevis entre le bouchon et l’écrou, faire pivoter le tournevis pour faire sortir le bouchon de son logement.

Fixer le nouveau silencieux dans son logement. Réduire les vibrations lors du ponçage avec des protecteurs de plateau ou interfaces Le niveau de vibration peut augmenter lors du ponçage avec un protecteur de plateau ou une interface. Votre outil Mirka est doté d’une fonction réduisant ce désagrément. Pour la mettre à profit, suivre les étapes suivantes :

Débrancher le cordon d’alimentation.

Ajouter les écrous hexagonaux et les vis comme indiqué dans le tableau ci-dessous, serrer à 2 Nm.

2. Configuration de la machine utilisée avec un protecteur de plateau

première utilisation.

4. Configuration de la machine utilisée avec un protecteur de plateau

première utilisation. Configuration avant première utilisationImageModèle Écrou hexagonalVis EDCBAEDCBA -------XX-1550 -------XX-1580 -------XX-1625 90 Mirka® PROS 150 mm (6"), 125 mm (5") frConfiguration avant première utilisationImageModèle -------XX-1650 -----XX-X-3680 Configuration pour le protecteur de plateau / l’interfaceImageModèle Écrou hexagonalVis EDCBAEDCBA --XXX--XXX2550 --XXX--XXX2580 --XXX--XXX2625 --XXX--XXX2650 -----XXXXX4680 Guide de dépannage SolutionCause possibleProblème À l’aide du bouton, ajuster la vitesse désirée. Commande de vitesse réglée sur Bas.Puissance faible et/ou vitesse libre faible Vérifier l’arrivée d’air (Se reporter à la notice d’utilisation) Pression d’air insuffisante. Vérifier que l’une des quatre marques figurant surla bougie d’échappement est bien alignée avec le repère situé sous la bougie d’échappement. Bougie d’échappement mal ajustée (modèle DB). Nettoyer ou remplacer le silencieux.Silencieux obstrué. Nettoyer ou remplacer le filtre.Filtre d’arrivée d’air bouché. Vérifier le montage etl’alignement du moteur. Fuite d’air interne dans le boîtier du moteur. Vérifier l’alignement du joint torique de l’arrivée d’air sur l’ensemble mo- teur. Remplacer toutes les palettes par des neuves ainsi que le rotor (Kit F). Palettes usées ou cassées. Contacter votre centre d’entretien agréé Mirka. Boîtier fendu ou endommagé. Remplacer le roulement usé ou cassé (Kit A). Roulement de broche usé ou cassé. Démonter, inspecter et remplacer les pièces usées ou endommagées. Ressort de soupape, soupapeou siège de soupapeencrassé, rompu ou tordu. Fuite d’air au niveau de la comma- nde de vitesse Déposer le raccord d’arrivée d’air et remonter la valve pneumatique (207), avec l’axe de la tige de la vanne (202) vers le haut. Robinet d’arrivée d’air mal monté. Mirka® PROS 150 mm (6"), 125 mm (5") 91 frSolutionCause possibleProblème N’utiliser que des plateaux Mirka 125 mm (5"), 150 mm (6"). Plateau inapproprié.Vibrations/Fonctionnementirrégu- lier. N’utilisez que des abrasifs et/ou des interfaces conçus pour la machine. Ajout d’une interface ou de tout autre matériau. Remplacer le plateau. N’utiliser que des plateaux Mirka 125 mm (5"), 150 mm (6"). Plateau endommagé. Remplacer les roulements usés ou ca- ssés. Roulement(s) usé(s) ou cassé(s). Réduire l’aspiration de votre unité d’extraction de la poussière. Une aspiration excessive sur une sur- face plane peut augmenter les vibra- tions. Augmenter le régime du moteur à l’aide du régulateur de débit, sans dé- passer 6,2 bars. Régime moteur insuffisant. Autres opérations d’entretien Les opérations d’entretien doivent toujours être réalisées par du personnel qualifié. Pour que la garantie de l’outil reste valable et pour garantir une sécurité et un fonctionnement optimaux de l’outil, l’entretien doit être réalisé par un centre agréé Mirka. Pour trouver votre centre d’entretien agréé Mirka le plus proche, contactez le service clientèle Mirka, votre distributeur Mirka ou rendez-vous sur mirka.com. 92 Mirka® PROS 150 mm (6"), 125 mm (5") frIzjava o sukladnosti Mirka Ltd, 66850 Jeppo, Finska izjavljuje na svoju izričitu odgovornost da su Mirka® proizvodi (navedeni u nastavku i pogledajte tablicu „Tehnički podaci“ za određeni model) na koje se ova izjava odnosi sukladni sa sljedećim normama ili drugim normativnim dokumentima: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 i EN ISO 28927-3:2009. U skladu s direktivom 2006/42/EZ. Proizvodi: Mirka

Titreşim seviyesi * 0,8 m/s

Titreşim seviyesi * 0,7 m/s
