BEDIENUNGSANLEITUNG PROS 680CV Mirka

Bedienungsanleitung. 40de

Odyiecxponc. 48el

Konformitätserklarung

Mirka Ltd 66850 Jeppo, Finnland

erklart in alleiniger Verantwortung, dass die Mirka® Produkte (siehe Tabelle „Technische Daten“ für spezielle Modèle), auf die sich diese Erklärung bezieht, mit den folgenden Normen oder den normativen Dokumenten übereinstimmen: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009. Gemäß Richtlinie 2006/42/EG.

Produkte: Mirka* PROS 150 mm (6"), 125 mm (5")

Jeppo 12.08.21

Ort und Datum der Ausstellung

Stefan Sjoberg, Leitender GeschäftsführerFirma

Fabrikant/Lieferant

Mirka Ltd

66850 Jeppo, Finnland

Tel.: [phone]

Fax: [phone]

www.mirka.com

Übersetzung der Originalanweisung Wir behalten uns das Recht vor, zu jeder Zeit ohne vorausgegangene Ankündigung Änderungen in thisem Handbuch vorzunehmen

Wichtig

Lesen Sie die Sicherheitshinweise und die Bedienungsanleitung sorgfältig durch, bevor Sie these Elektrowerkzeug in Betriebnehmen, bedieten oder warten. Bewahren Sie diese Bedienungsanleitung sorgfältig und griffbereit auf. Lesen und befolgen Sie die nationalen und örtlichen Richtlinien.

Erforderliche persönliche Schutzausrücktung

Bedienungs-anleitung lessen

Schutzbrille
tragen

Gehorschutz
tragen

Sicherheitshandschuhe trabgen

Atemschutz maske tragen

Symbole

C

Entspricht den relevanten EU-Normen

EAC

Entspricht den EEU-Konformitätsanforderungen

Entspricht den serbischen Konformitätsanforderungen

UK CA

Entspricht den relevanten UK-Normen

Warning: Mögliche Gefährung, die zum Tod oder zu schweren Verletzungen und/oder Sachschäden führen kann

Achtung: Mögliche Gefährung, die zu leichten oder mittelschwen Verletzungen und/oder Sachschäden führen kann

Bitte lessen und beachten

• General Industry Safety & Health Regulations, part 1910, OSHA 2206, available from: Superintendent of Documents; Government Printing Office; Washington DC 20402
• Sicherheitscode für tragbare Druckluftwerkzeuge, ANSI B186.1 erhältlich bei: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
• Nationale und örtliche Bestimmungen

WARNING:

• Tragen Sie bei der Verwendung dieser Maschine immer die erforderliche persönliche Schutzausrüstung in Übereinstimmung mit den Herstellerangaben und den lokalen/nationalen Normen
• Verwenden Sie die Maschine nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen
• Lesen Sie das Materialisicherheitsdatenblatt (Materials Safety Data Sheet, MSDS) für die Arbeitsoberfläche.
• Verwenden Sie die Maschine mit Staubabsaugung Eine geeignete Staubabsaugvorrichtung verringert das Aufkommen von gefährlichem Staub
• Lehnen Sie sich nicht zuweit vor. Sie müssen jederzeit unbedingt einen festen Stand haben und sicher stehen.
• Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie ihre Haare, Kleidung und Handschuhe in sicheren Abstand zu sich bewegenden Teilen.
• Lockere Kleidung, Schmuck oder langes Haar können von sich bewegenden Teilen erfasst werden.
• Stellen Sie die Arbeit ein und suchen Sie einen Arzt auf, wenn Beschwerden an Händen/Handgelenken auftreten.
• Eintonige Arbeiten und Bewegungsmuster sowie eine Überbeanspruchung durch Vibration konnen Verletzungen an den Händen. Handgelenken und Armen nach sichziehen.
• Setzen Sie Elektrowerkzeuge niemals in explosionsgefahrdeten Bereichen ein wie z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub.
• Das Werkzeug ist elektrisch nicht isoliert. Überprüfen Sie das Arbeitsumfeld vor Beginn der Arbeit auf Strom führende Leitungen, Gasrohe usw.

VORSICHT

• Vermeiden Sie ein unbeabsichtigtes Starten des Elektrowerkzeugs.
• Entfermen Sie den Maulschlüssel, bevor Sie das Werkzeug an die Druckluftversorgung anschließen.
• Sorgen Sie für einen sauberen und gut beleuchten Arbeitsplatz
• Stellen Sie sicher, dass das zu schleifende Werkstück gut fixiert ist.
• Unterbrechen Sie vor dem Austauschen des Schleifmittels immer die Druckluftversorgung.

Zusätzliche Sicherheitshinweise

• Lesen Sie vor Verwendung desses Werkzeugs unbedingt alle Anleitungen durch. Alle Anwender müssen in vollem Umfang fur den Umgang mit diesen Werkzeug und die Sicherheitsvorkehrungen geschult werden.
• Alle Wartungsarbeiten dürfen nur von geschultem Personal ausgeführrt werden. Wenden Sie sich an ein autorisiertes Mirka Service-Center, wenn ihre Maschine gewartet werden muss.
  Tragen Sie immer die erforderliche Schutzausrüstung (siehe Warnungen).
• Der Bediener muss immer einen sicheren Stand einnehmen und das Werkzeug festhalten und auf einem festen Untergrund stehen.
• Stellen Sie sicher, dass das zu schleifende Werkstück gut fixiert ist.
• Kontrollieren Sie das Werkzeug, den Schleifteller, den Schlauch und die Anschlüsse regelmäß auf Verschleiß.
• Achten Sie bei der Arbeit immer auf ihre Sicherheit; Sie dürfen das Werkzeug niemals bei angeschlossener Druckluftversorgung/TRagen sowie unbeaufsichtigt lagern oder ablagen.
• Der Beutel des Industriesaugers muss gereinigt oder tätiglich ausgetauscht werden. Staub kann sehr feuergeführlich sein. Das Reinigen oder Austauschen des Beutels garantiert außer dem einen einwandfrei Betrieb des Werkzeugs.
• Der maximale empfohlene Luftdruck von 6,2 bar (90 psig) damit nicht übersritten werden.
• Achten Sie daraufuf, dass sich Kleidung, Krawatte, Haar, Putzlappen usw. nicht in den beweglichen Teilen des Werkzeugs verfangen.

• Halten Sie beim Arbeiten ihre Höhe vom rotierenden Schleifteller fern

• Wenn das Werkzeug eine Störung zu haben scheint, müssen Sie es sofort außer Betriebnehmen und dafür sorgen, dass es gewartet und repariert wird.

• Unterbrechen Sie vor dem Austauschen des Schleifmittels immer die Druckluftversorgung. Achten Sie daraufuf, dass Sie das Schleifmittel auf dem Schleifteller zentrierten.

Produktkonfiguration/-spezifikationen

						680CV/NV650C
Hub	2,5 mm	5 mm	8 mm	2,5 mm	5 mm	8 mm
typ						CentralCentralCentralCentralCentralNonIr
Padgroße	Ø 125 mm	Ø 125 mm	Ø 125 mm	Ø 150 mm	Ø 150 mm	Ø 150 mm
Produktnettogewicht	0,89 kg	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Höhe	102 mm	102 mm	102 mm	102 mm	102 mm	102 mm
Länge	229 mm	229 mm	229 mm	229 mm	229 mm	229 mm
Drehzahl	12 000 U/min	12 000 U/min	12 000 U/min	12 000 U/min	12 000 U/min	12 000 U/min
Lautstärke	CV:	CV:76 dB(A)	CV:78 dB(A)	CV:75 dB(A)	CV:76 dB(A)	CV:77 dB(A)
Lautstärke	NV:75 dB(A)	NV:75 dB(A)	NV:77 dB(A)	NV:75 dB(A)	NV:76 dB(A)	NV:74 dB(A)
Leistung	270 W	270 W	270 W	270 W	270 W	270 W
Luftverbrauch	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Vibrationen*	2,8 m/s2	2,4 m/s2	3,8 m/s2	2,3 m/s2	3,2 m/s2	3,4 m/s2
Messunsicherheit Vibration K*	0,8 m/s2	0,8 m/s2	0,9 m/s2	0,7 m/s2	0,8 m/s2	0,8 m/s2

PROS	550DB	580DB	625DB	650DB	680DB
Hub	5 mm	8 mm	2,5 mm	5 mm	8 mm
Industriesauger-typ	Self-generated	Self-generated	Self-generated	Self-generated	Self-generated
Padgroße	Ø 125 mm	Ø 125 mm	Ø 150 mm	Ø 150 mm	Ø 150 mm
Produktnettogewicht	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Höhe	102 mm	102 mm	102 mm	102 mm	102 mm
Länge	229 mm	229 mm	229 mm	229 mm	229 mm
Drehzahl	12 000 U/min	12 000 U/min	12 000 U/min	12 000 U/min	12 000 U/min
Lautstärke	81,3 dB(A)	80,9 dB(A)	80,3 dB(A)	78,2 dB(A)	79,7 dB(A)
Leistung	200 W	200 W	200 W	200 W	200 W
Luftverbrauch	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Vibrationen*	2,8 m/s2	3,5 m/s2	2,3 m/s2	3,0 m/s2	2,5 m/s2
Messunsicherheit Vibration K*	0,8 m/s2	0,8 m/s2	0,7 m/s2	0,8 m/s2	0,7 m/s2

Der Schalltest wurde ausgeführert gemäß EN ISO 15744:2008 - Messung der Gerauschemissionen von handgehaltenen nicht-elektrischen Kraftgeräten - Verfahren der Genauigkeitsklasse 2.

Der Schwingungstest wurde gemäß ISO 28927-3 ausgewührt - Handgehaltene motorbetriebene Maschinen - Messverfahren zur Ermittlung der Schwingungsemission - Teil 3: Schleifmaschinen und rotierende, außermittige und Exzenter Maschinen.

Spezifikationen können zu jeder Zeit ohne vorausgegangene Ankündigung geändert werden. Das Modellsortiment kann sich von Markt zu Markt unterschieden.

• Die Werte in den Tabellen stammen von Laborprüfungen in Übereinstimmung mit angegebenen Richtlinien und Grundnormen und sind nicht für eine Risikobewertung ausreichend. Die Werte an einem bestimmen Arbeitsplatz können/higher als die erklärten Werte sein. Die tatsächlichen Werte und das tatsächliche Risiko/die tatsächliche Verletzungsgefahr, deren eine Person ausgesetzt wird, sind für jeder Situation einmalig und von der Umgebung, der Arbeitsweise der betreffenden Person, dem verwendeten Material, dem Arbeitsplatz sowie von der Arbeitsdauer und der körperlichen Konstitution des Benutzers abhängig. Mirka kann nicht für die Folgen verantwortlich gemacht werden, wenn für jegliche individuelle Risikobewertung staat der tatsächlichen Expositionswerte die angegebenen Werte verwendet werden.
• Ohne Staubbeutel und Staubschlauch.

Weitere Informationen über Arbeitsgesundheit und -sicherheit sind auf folgenden Websites erhältlich:

https://osha.europa.eu/en (Europe) or http://www.osha.gov (USA)

Bestimmungsgemäß Verwendung

These Schleifmaschine ist für das Schleifen unterschiedlicher Materialarten, wie z. B. Metall, Holz, Stein, Kunststoff usw. vorgesehen, wobei ein für den jeweiligen Zweck geeignetes Schleifmittel zu verwenden ist. Diese Schleifmaschine darf ohne Rücksprache mit ihrem Mirka-Händler nicht für andere Zwecke als die angegebenen verwendet werden. Verwenden Sie nur Mirka Schleifteller, die für eine optimale Leistung mit der Tellerbremse ausgelegt sind. Montieren Sie einen Schleifteller niemals ohne Unterlegscheibe. Andere Schleifteller konnen die Leistungsfähigkeit reduzieren und führen zu stärkerten Vibrationen.

Arbeitsplatz

Das Werkzeug ist als handgefuhrtes Werkzeug vorgesehen Es wird empfohlen, bei Bedienung des Werkzeugs immer auf festem Boden zu stehen Das Werkzeug kann in jeder Position bedient werden, sofern der Benutzer einen sicheren Stand hat, das Gerät fest in den Händen hält und sich darüber bewusst ist, dass die Schleifmaschine ein Drehmoment entwickeln kann Siehe Abschnitt „Anwendungshinweise"

Anwendungshinweise

Achten Sie beim Auspacken immer daraufuf, dass die Maschine intakt, komplett und frei von Transportschäden ist Verwenden Sie niemals ein beschädigtes Gerät

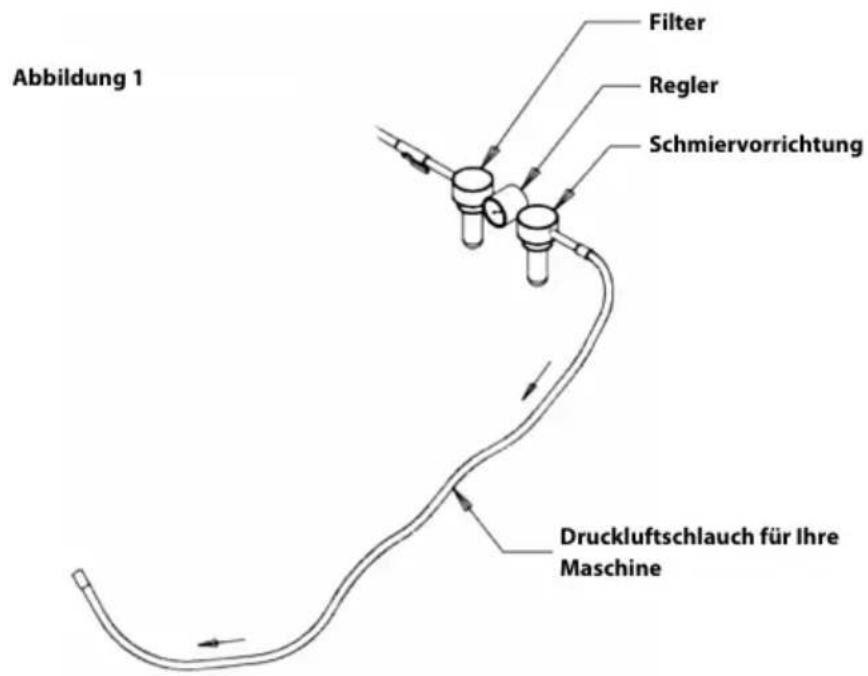

Öffnen Sie die Abdeckung und schreiben Sie die Druckluftversorgung an, schreiben Sie die Abdeckung, bevor Sie das Werkzeug in Betriebnehmen. Benutzen Sie eine saubere geschmierte Druckluftversorgung, die das Werkzeug unter Volllast mit einem gemessenen Luftdruck von 6,2 bar (90 psig) versorgt. Es wird empfohlen, einen zugelassenen Luftschlauch mit einem Durchmesser von 10 mm und einer maximalen Länge von 8 m zu verwenden. Das Werkzeug ist, wie auf Abb. 1 zu sehen, an die Druckluftversorgung anzuschreiben.

Schlieben Sie das Werkzeug erst dann an die Druckluftversorgung an, wenn Sie ein einfach zu bedienendes und gut zugängliches Absperrentil angebracht haben. Es wird dringend empfohlen, wie in Abbildung 1 dargestellt, einen Luftfilter, einen Regler und einen Lufttoler (FRL) zu verwenden, weil das Werkzeug dadurch mit sauberer, geölter Luft mit dem korrekten Druck versorgt wird. Weitere Informationen über diese Ausrüstung erhalten Sie von Ihr hem Handl. Ohne einen FRL muss das Werkzeug manuell geschmiert werden.

Für eine manuelle Schmierung des Werkzeugs mussen Sie den Druckluftschlauch abnehmer und 2 bis 3 Tropfen von Würth Art.-Nr. 08930505 oder einem ähnlichen Öl in den Druckluftanschluss des Werkzeugs einbringen. Schlieben Sie danach das Werkzeug wieder an die Druckluftversorgung an und{lassen Sie es langsam fur eine Sekunden laufen, damit die Luft das Öl verteilen kann. Bei früiger Verwendung des Werkzeugs muss es tãglich geschmiert werden.

Schmieren Sie das Werkzeug vor einer längeren Lagerung oder wenn die Drehzahl des Werkzeugs absinkt oder Leistung verloren gehen.

Es wird empfohlen, dass der Luftdruck bei laufendem Werkzeug 6,2 bar (90 psig) beträgt. Das Werkzeug kann mit geringer dem Druck betrieben werden, der maximale Druckarf aber niemals 6,2 bar (90 psig) übersteigen.

Wartung

Stellen Sie zu Beginn der Wartungsarbeiten sicher, dass die Maschine von der Druckluftversorgung getrennt ist!

Verwenden Sie ausschließlich Mirka Originalersatzteile!

Austauschen des Schleiftellers

1. Legen Sie den Maulschlussel zwischen Schleifteller und Tellerbremse an die Spindelmutter an
2. Drehen Sie den Schleifteller gegen den Uhrzeigersinn, um diesen zu entfernen
3. Montieren Sie den neuen Schleifteller immer mit Unterlegscheiben
4. Entfernen Sie den Maulschlüssel

Schleiftellerschutz

Mirkas Schleiftellerschutz wurde als Verschleibschutz für den Schleifteller bei aggressivem, kontinuierlichem Schleifen mit Netzschleifmitteln entwickelt. Der kosteneffiziente Schleiftellerschutz wird zwischen den Schleifteller und die Schleifmittelscheibe eingesetzt und sollene regelmäßige gewechselt werden. Der Schleiftellerschutz verlangert die Lebensdauer des Schleiftellers.

Austauschen der Tellerbremse

1. Entfermen Sie den Schleifteller wie oben beschrieben
2. Entfernen Sie diealte Tellerbremse aus ihrer Nut

3. Setzen Sie die neue Tellerbremse ein

4. Montieren Sie den Schleifteller wie oben beschrieben

5. Prufen Sie die Funktion der Tellerbremse Durch Ändern der Anzahl von Unterlegscheiben zwischen Spindel und Schleifteller kann die Wirkung der Tellerbremse reguliert werden

Austauschen des Schalldämpfers

PROS NV/CV

• Offnen Sie die Abdeckung.
• Entfernen Sie den Schalldämpfertopf, indem Sie ihn fest zur Seite drucken und einen Schraubenzieher zwischen Topf und Sechskantmutter einsetzen. Drehen Sie den Schraubenzieher, um den Topf aus dem Gehäuse zu losen.
• Setzen Sie den neuen Schalldämpfer im Gehäuse ein.

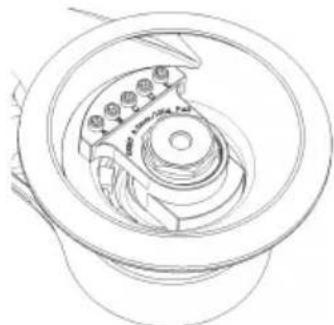

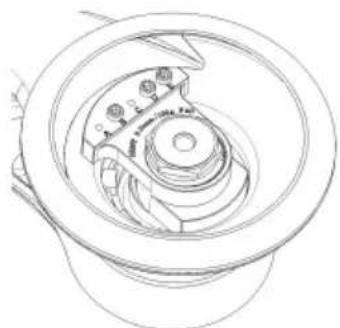

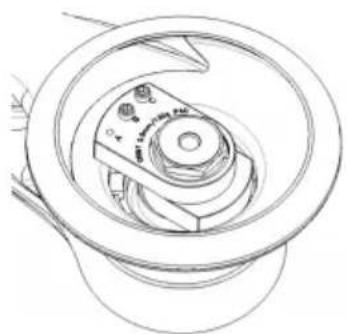

Reduzierung der Vibrationen beim Schleifen mit Schutz- oder Softauflage

Beim Schleifen mit einer Schutz- oder Softlaufage kann sich der Vibrationspegel erhöhen. Ihr Mira-Schleifmaschine bietet die Möglichkeit, diese Vibrationen zu reduzieren. Um diese Funktion zu nutzen, folgen Sieitte den nachfolgenden Schritten:

1. Entfernen Sie das Netzkabel.
2. Entfernen Sie den Schleifteller.
3. Setzen Sie die Sechskantmuttern und Schrauben im Einklang mit der nachfolgenden Tabelle ein undziehen Sie diese auf 2 Nm an

1. Konfiguration der Maschine bei Lieferung

2. Konfiguration der Schleifmaschine für die Verwendung einer Schutz-oder Softauflage

1. Konfiguration der Maschine bei Lieferung

2. Konfiguration der Schleifmaschine für die Verwendung einer Schutz-oder Softlaufage

Modell	dung	Einstellung bei AuslieferungAbbil-
						SechskantmutterSchraube				EDCBAEDCBA
										- - - - XX-1550
Modell	Einstellung bei AuslieferungAbbil-dung
										-XX-1580
										-XX-1625
										-XX-1650
										-XX-X-3680

Modell	Einstellung für Schutz-/SoftlaufageAbbil-dung
							SechskantmutterSchraube			EDCBAEDCBA
										--XXX--XXX2550
										--XXX--XXX2580
										--XXX--XXX2625
										--XXX--XXX2650
										----XXXX4680

Fehlerbehebung

		LösungMögliche UrsacheSymptom
GeringeLeistungund/oderniedrige freie Drehzahl.	Die Geschwindigkeitsregelung wurde auf niedrige Geschwindigkeit eingestellt.	Stellen Sie die Geschwindigkeitsregelung auf die gewünschte Geschwindigkeit ein.
	Niedriger Luftdruck.	Überprüfen Sie die Druckluftversorgung (unter Beachtung der Bedie-nungsanleitung).
	Auslassstopfen nicht ausgerichtet (DB Modell)	Überprüfen, ob eine der vier Markierungen am Auslassstopfen an der Ein-zelmarkierung unterhalb des Auslass-stopfens ausgerichtet ist.
	Schalldämpfer zugesetzt.	Reinigen Sie den Schalldämpfer oder tauschen Sieihn aus.
	Verstopfter Luftteinlassfilter.	Reinigen Sie den Filter oder tauschen Sieihn aus.
	Luft-Leckage im Motorgehäuse.	Überprüfen Sie die Motorbaugruppe und ihre Ausrichtung.Überprüfen Sie an der Motorbaugruppe die Lage des O-Rings am Druckluft-anschluss.
	Abgenutzter oder gebrochener Blätter-satz.	Installieren Sie einen neuenBlättersatz und einen neuen Rotor (Satz F).
	Gebrochenes oder beschädigtes Ge-häuse.	Wenden Sie sich an ein autorisiertes Mirka Service-Center.
	Abgenutztes oder gebrochenes Spindellager.	Tauschen Sie das abgenutzte oder gebrochene Spindellager aus (Satz A).
Druckluftleckage an der Geschwin-digkeitsregelung.	Ventilfeder, Ventil oder Ventilsitz schmutzig, gebrochen oder verbogen.	Demontieren, prüfen und ersetzen Sie abgenutzte oder beschädigte Teile.
	Falscher Zusammenbau des Druckluft-ventils.	Entfernen Sie den Druckluftanschluss und bauen Sie das Ventil (207) wieder so zusammen, dass sich der Ventil-schaft (202) oben befindet.
	LösungMögliche UrsacheSymptom
	Falscher Schleifteller.Starke Vibrationenaunabhängiges aufschließlich den Mirka Schleifteller 125 mm, 150 mm.
	Hinzufügen von Auflagen oder andere- ren Materialien.
	Beschädigter Schleifteller.
	Abgenutzte(s) oder gebrochene(s) Motorlager.
	Zu hohe Saugleistung auf einer ebe- nen Oberfläche kann Vibrationen ver- stärken.
	Geringe Motorgeschwindigkeit.

Weitergehender Service

Der Service darf nur von geschultem Personal ausgeführrt werden. Um den Gewährleistungsanspruch zu bewahren und eine optimale Funktion und Sicherheit der Maschine sicherzustellen, muss der Service von einem autorisierten Mirka Service-Center ausgeführrt werden. Wenden Sie sich an den Mirka Kundendienst oder besuchen Sie www.mirka.com, um Ihr autorisiertes Mirka Service-Center ihrer Höhe zu finden.

Δnλωσησυμόρφωσης

Koppla alltid bort lufttilforseln fore unterhalb!
