MANUAL DE UTILIZADOR PROS 680CV Mirka

Instruções de operação. 175pt

Vem por this meio declarar ser nossa unica responsabildade que os produits Mirka (listados na tabela Dados tecnicos para o modelo em particular) a que se refere esta declaração, está em conformidade com as seguintes normas ou outros documents normativos: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 e EN ISO 28927-3:2009. De acordo com a diretica 2006/42/CE.

Produtos: Mirka* PROS 150 mm (6", 125 mm (5")

Jeppo, 12/08/21

Local e data de emissao

Tradução das instruções originais. Reservamo-nos o direito de fazer alterações neste manual sem征求意见.

Important

Ler estas instruções de segurar e de operação atentamente antes de instalar, operar ou fazer a manutenção esta ferramenta. Manter estas instruções num local seguro e acessível. Ler ecemprir os regulamentos nationals e locais.

Equipamento de proteção individual exigido

Leia o manual do operador

Utilize oculos de segurarca

Utilize proteção auricular

Utilize luvas de segurarca

Utilize mascara facial

Símbolos

C

Em conformidade com as normas da UE relevantes

EAC

Em conformidade com os requisitos euroasiáticos

Em conformidade com os requisitos servicos

UK CA

Em conformidade com as normas relevantes da GB

Advertência: Possível situação de risco que pode resultar em morte ou lesão grave e/ou em danos apropriadade. Cuidado: Possível situação de risco que pode resultar em lesões de很小 ou media gravida e/ou em danos à propriedade.

Leia e mantenha a conformidade com

• Regulamentoções gerais sobre segurar e saudé no setor, Parte 1910, OSHA 2206, disponível em: Superintendent of Documents; Government Printing Office; Washington DC 20402

• Códio de segurarca para ferramentas pneumaticas porteis, ANSI B186.1, disponible em: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018

• Regulamentoções estaduais e locais

ADVERTÊNCIA

• Ao usar esta ferramenta, sempre utilize a proteção individual de segurança requireira em conformidade com as instruções do fabricante e as normas locais/nacionais.
• Não utilize uma ferramentaétrica caso esteja cansado ou sob a influência de drogas, alcool ou medicamentos.
• Ler a Ficha de dados de segurarca dos materiais (MSDS) sobre a superficie de trabalho.
• Utilize a ferramenta com extracao de poeira. Uma unidade apropria da extracao de poeira reduz a poeira nociva.
• Não se estique. Deve fazer sempre os pés bem pousados e equilibrados.
• Não usar roupas soltas nem joias. Manter osabelas, roupas e luvas afastadas de peças moleis.
• Roupas soltas, joias ou@cabelos compridos,podem ficar presos nas peças,móveis.
• Se sentir algoum desconforto fisico na mao ou no pulso, parar de travailhar e procurar assistencia medica.
• Podem ocorrer lesoes nas mao, pulsos e braços como resultado de tarefas ou movimentos repetitivos, assim como exposicao excessiva a vibrações.
• Não operar ferramentas electrolyicas em ambientes explosivos, como na presence de liquidos, gases ou poeiras inflamáveis.
• A ferramenta não está totalmente isolada eletricamente. Antes de operar, deve controlar se a area de trabalho tem eletricidade ligada, tubos de gás e outros.

CUIDADO

• Evitar arranques accidentais.
• Deve remove a chace para troca das almofadas antes de ligar a ferramenta à alimentação de ar.
• Mantenha a区内 de trabajo limpa e bem iluminada.
• Deve sempre assegurar que a peça de trabalho a lixar está bem fixa.
• Deve sempre desligar a alimentacao de ar antes de trocar o abrasivo.

Avisos adiconais de segurarca

• Por favor leia todas as instruções antes de usar a ferramenta. Todos os operadores devem ter a devida formação completenesso sobre o uso e segurarca esta ferramenta.
• Toda a manutenção deve ser efetuada por pessoal com formação. Para manutenção, por favor contactar o centro de assistência técnica autorizzato da Mirka!
• Usar sempre o equipamento de segurarça exigido (ver os avisos).
• O operador deve estar numa posicao segura, a segurar devidamente e com os pés bem pousados no solo.
• Deve sempre assegurar que a peça de trabalho a lixar está bem fixa.
• Controlar regularmente o desgaste da ferramenta, mangueira, almofada de encosto e fixacoes.
• Deve sempre assegurar a sua seguranca no trabalho; nunca carregar, guardar ou deleiar a ferramenta sem supervisao com a alimentacao de ar ligada.
• O saco de recolha de poeiras da unidade aspiradora deve ser limpo ou substituido diariamente. As poeiras poder ser altamente combustíveis. Limpar ou substituir o saco también assegura um desempensoho otimizado.
• Não exceder a pressão de ar maior recomendada de 6,2 bar (90 psi).
• Deve estar com atenção para fazer emaranhar as peças moveris da ferramenta nas roupas, gravatas, callee, trapos de limpeza, etc.
• Mantenha as mês longe do suporte giratório durante o uso.
• Se a ferramenta parecer estar a functionar anormalmente,utar imeditamente de service e contactar a assistencia的技术ica para reparacoes.
• Deve sempre desiguar a alimentacao de arantes de trocar o abrasivo. Assegurar que o abrasivo está bem fixo e centrado na almofada de encosto.

Dados技术和

						680CV/NV650C
Orbita	2,5 mm	5 mm	8 mm	2,5 mm	5 mm	8 mm
						680CV/NV650C
Tipo de aspirador	Non	Central	Central	Central	Central	Central
Tamanho da almo-fada	Ø 125 mm	Ø 125 mm	Ø 125 mm	Ø 150 mm	Ø 150 mm	Ø 150 mm
Peso liquido do produits	0,89 kg	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Altura	102 mm	102 mm	102 mm	102 mm	102 mm	102 mm
Comprimento	229 mm	229 mm	229 mm	229 mm	229 mm	229 mm
Velocidade	12.000 rpm	12.000 rpm	12.000 rpm	12.000 rpm	12.000 rpm	12.000 rpm
Nível de ruido	CV:	CV:76 dB(A)	CV:78 dB(A)	CV:75 dB(A)	CV:76 dB(A)	CV:77 dB(A)
Nível de ruido	NV:75 dB(A)	NV:75 dB(A)	NV:77 dB(A)	NV:75 dB(A)	NV:76 dB(A)	NV:74 dB(A)
Potência	270 W	270 W	270 W	270 W	270 W	270 W
Consumo de ar	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Nível de vibrações*	2,8 m/s²	2,4 m/s²	3,8 m/s²	2,3 m/s²	3,2 m/s²	3,4 m/s²
Incerteza de emissão de vi-bração K*	0,8 m/s²	0,8 m/s²	0,9 m/s²	0,7 m/s²	0,8 m/s²	0,8 m/s²

PROS	550DB	580DB	625DB	650DB	680DB
Órbita	5 mm	8 mm	2,5 mm	5 mm	8 mm
Tipo de aspirador	Self-generated	Self-generated	Self-generated	Self-generated	Self-generated
Tamanho da almo-fada	Ø 125 mm	Ø 125 mm	Ø 150 mm	Ø 150 mm	Ø 150 mm
Peso liquido do produits	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Altura	102 mm	102 mm	102 mm	102 mm	102 mm
Comprimento	229 mm	229 mm	229 mm	229 mm	229 mm
Velocidade	12.000 rpm	12.000 rpm	12.000 rpm	12.000 rpm	12.000 rpm
Nível de ruido	81,3 dB(A)	80,9 dB(A)	80,3 dB(A)	78,2 dB(A)	79,7 dB(A)
Potência	200 W	200 W	200 W	200 W	200 W
Consumo de ar	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Nível de vibrações*	2,8 m/s2	3,5 m/s2	2,3 m/s2	3,0 m/s2	2,5 m/s2
Incerteza de emissão de vibração K *	0,8 m/s2	0,8 m/s2	0,7 m/s2	0,8 m/s2	0,7 m/s2

O testo do nivel de ruido é feito de acordo com a norma EN ISO 15744:2008 - Ferramenta de motor portátil não eletrica - Códico de medicação de ruido - Método técnico (grau 2).

O teste de vibrações é feito de acordo com a norma ISO 28927-3 - Ferramenta de motor portátil nãoétrica - Método de teste para avaliação de emissões de vibrações - Secção 3: Polidor e lixadeiras rotativas, orbíais e orbíais aleatorias.

As especificações está sujeitas a alterações sem征求意见. A série de modelos podeVAR consoante o mercado.

• Os valore declarados naabela tem origem em testes laboratoriais, em conformidade com os@c Rodrigues e normas indicados, não são suficientes para uma avaliacao de risco. Os valore medidos num local de trabalho especifico podem ser mais altos do que os valore declarados. Os valore atuais de exsposicao e valor do risco ou lesoes sofridas por um individuo são únicos a cada situacao e dependem do ambiente circundente, a forma como o individuo opera a MQquina, o material em particular em que está a travaHar, o design da estacao de travailho, assim como os tempos de exsopoao e estado fisico do Utilizador. A Mirka nao aceita qualquer responsabilitadpe por consequencesdo uso dos价值观s declarados, em vez dos价值观s atuais de exsopoao nas avaliaoes de risco.
• Sem saco e tubo de poeiras.

Outras informacoes sobre saude e segurarca occupacionais podem ser obtidas nos sites a seguir:

https://osha.europa.eu/en (Europe) or http://www.osha.gov (USA)

Uso adequado da ferramenta

Esta lixadeira foi Concebida para liar todos os temas de materiais, como metais, madeira, pedra, plácico e outros com um abrasivo concebido especificamente para este fim. Não deve usar esta lixadeira para qualquer及其他o especificados, sem primeiro consultar um revendedor da Mirka. Usar apenas alimentadas de encosto Mirka, que foram concebidas para oferecer um desempenho otimizado com ovedante do trabalho. Nunca deve montar uma alimentada de encosto sem uma anilha espaçadora. Outras alimentadas de encosto podem reduzir o desempenho eLERmentar as vibrações.

Estações de trabalho

A ferramenta destinata-se a ser operada como una ferramenta portátil. Recomenda-se que a ferramenta sera sempre usada sobre uma estrutura solida. Ela pode estar em qualquer posicao, mas antes do uso o operador deve estar em uma posicao segura com uma empunhadura e base firmes, e estar ciente de que a lixadeira pode desenvolver uma reacao ao torque. Consulta a secao "Instruções de operacao".

Instruções de operação

Ao desembalar a ferramenta, certificque-se de que esta intacta, completeness e que não tenha sido danificada durante o transporte. Nunca use uma ferramenta danificada.

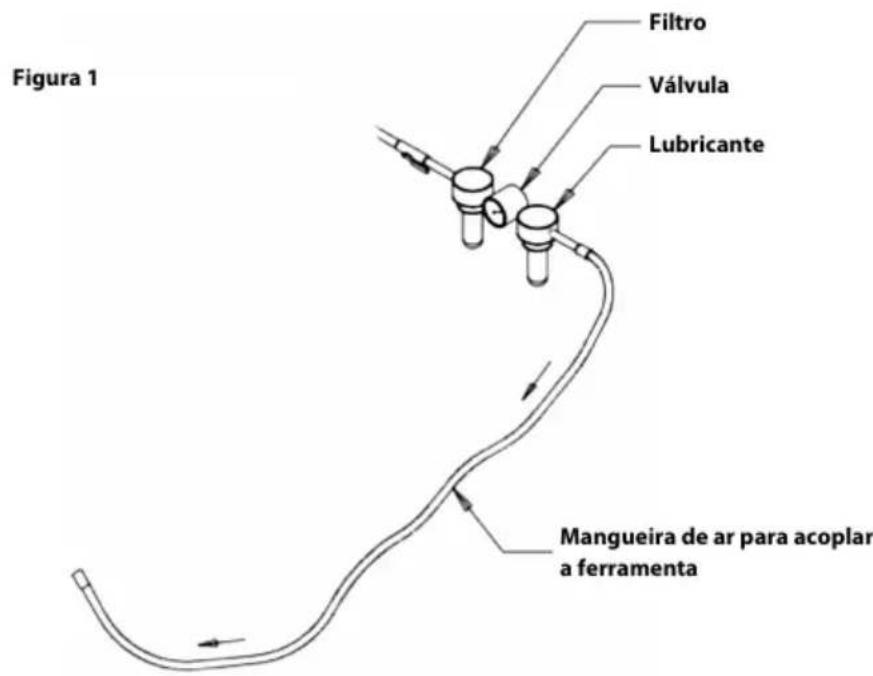

Para ligar a alimentacao de ar, abrir a tampa e ligar a alimentacao de ar; fechar a tampa antes de operar a ferramenta. Deve usar um ar lubrificado limpo, que ofereça uma pressao de ar medida na ferramenta de 6,2 bar (90 psi) com a ferramenta a operar com a alavanca totalmente premida. Recomendamos usar um tubo de ar aprovado, com um comprimento maximalo de 10mm (3 / 8^ )× 8m (25 ft). A ferramenta deve ser ligada ao fornecimento de ar conforme ilustrado na figura 1.

Não ligar a ferramenta aoSYSTEMA de ar comprimido sem primeiro integrar uma valvula de corte fácil de operar e com acesso fácil. Recomendamos fortemente usar um FILTER, regulator e lubrificante de ar (FRL), conforme ilustrado na figura 1 para manter um fornecimento de ar limpo e lubrificado, na pressao correta para a ferramenta. Pode obter os dados sobre este equipamento no fornecedor. A ferramenta deve ser lubrificada manualmente se este equipamento não for usage.

Para lubricar a ferramenta manualmente, desligar o tubo de ar e colocar 2 a 3 gotas do oleo, Wurth art. n° 08930505 na ligação de ar da ferramenta. Ligar novamente a ferramenta à alimentação de ar e operar lentamente durante algunos segundos para o oleo circular. Se a ferramenta é usada com frequência, deve ser lubricificada diariamente.

A ferramenta delve ser lubrificada antes de ser guardada durante um periodo prolongado, ou se a ferramenta está a funcional mais lentamente ou perde potência.

Recomendamos que a pressão de arna ferramenta durante a operação sera de 6,2 bar (90 psi). A ferramenta pode operar a pressões mais baixas, mas nunca superiores a 6,2 bar (90 psi).

Manutenção

Deve sempre desligar a alimentacao de ar antes de iniciar a manutencao!

Usar apenas peças sobressentes originais da Mirka!

Substituição do suporte de apoio

1. Insira a chave para troca de discos entre o suporte de apoio e aVEDACo do freio para prender a porca do eixo.
2. Gire o suporte de apoio no sentido anti-horario para remove-lo.
3. Instale e aperte o novo所提供 de apojo com arruelas.
4. Remova a chave para troça de discos.

Protetor de suporte

Os protetores de suporte da Mirka destinam-se a proteger o suporte de apoio contra desgaste e rasgamento quando se lixa de forma agressiva e continua com produits em tela. Esses protetores de suporte com custo acessivel, colocados entre o suporte de apoio e o disco de lixamento, devem ser trocados regularmente. Os protetores de suporte prolongam a vidautildo suporte de apoio.

Substituição daVEDAÇÃO do freio

1. Remova o所提供 de apoio como descririto anteriormente.
2. Puxe a vedacao do freio antiga para fora da sua ranhura.

3. Instale a nova yedacao do frejo na ranhura.

4. Instale o suporte de apoio como descririto anteriormente.

5. Verifique o functiamento da vedação do freio. O efeito da vedação do freio pode ser ajustado por meio de se alterar o número de arruelas entre o eixo e o suporte de apoio.

Como substituir o kit do silenciador

PROS NV/CV

• Abrir a tampa.
• Empurrar a taça do silenciador com firmeza para oazo para a remover e,inserir uma chace de parafusos entre a taça e a porca hexagonal; rodar a chace de parafusos para soltar a taça do alojamento.
  Fixar um silenciador novo no alojamento.

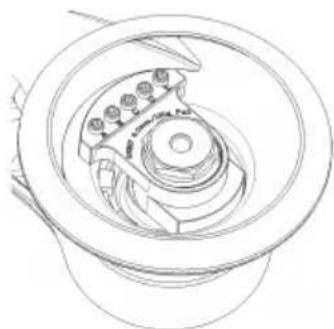

Reducao de vibrações ao lixar com o protetor de suporte ou com interface

O nível de vibrações podeacular a liar com um protetor ou interface do suporte. A ferramenta Mirka tem uma funcão para reduzir estas vibrações. Para usar esta funcão, efetuar os passos seguides:

1. Desconecte o cabo de alimentacao.
2. Remova o所提供 de apoio.
3. Acrescente porcas hexagonais e parafusos conforme aabela a seguir, aperte a 2 Nm.

2. Configuração da区内a para o uso com protetor de suporte ou interface.

1. Configuração da区管委会 tal como vem de fabrica.

3. Configuração da区管委会 tal como vem de fabrica.
4. Configuração da区内a para o uso com protetor de suporte ou interface.

Modelo	Imagem	Configuração como vem de fábrica
		Porca hexagonalParafuso								EDCBAEDCBA
										-XX-1550
										-XX-1580
										-XX-1625
										-XX-1650
										-XX-X-3680
Modelo	Imagem	Configuração para protetor de disco/interface
							Porca hexagonalParafuso			EDCBAEDCBA
										-XXX-XXX255
										-XXX-XXX258
										-XXX-XXX262
										-XXX-XXX265
										-XXXX4680

	Solução Possível causa Sintoma
Potência baixa e/ou velocidade li-vre.	O controlo de velocidade está definido para velocidade baixa.	Rodar o controlo de velocidade para a velocidade desejada.
	Pressão de ar baixa.	Verificar a alimentação de ar (de acor-do com as instruções de operação).
	OBJUdo do escape não está alinhado (modelo DB).	Verificar se umadas quatromares noBJUdo do escape está alinhada com aúnica marca que está por boa doBJUdo do escape.
	Silenciador entupido.	Limpar ou substituir o silenciador.
	Filtro da admissão de ar ligado.	Limpar ou substituir o filtró.
	Fuga de ar interna no alojamento do motor.	Verificar a montagem e alinhamento do motor.
		Verificar o alinhamento do anel deborracha da admissão no Conjunto domotor.
	Pás gastas ou partidas.	Montar um Conjunto Completely depasere rotor novos (Kit F).
	Alojamento rachado ou danificado.	Por favor contactar o centro de assistência专业技术 autorizada da Mirka.
	Rolamento do veio gasto ou parte.	Substitir o rolamento gasto ou parte (Kit A).
Fuga de ar no controlo de velocida-de.	Mola da válvula, válvula ou assento da válvula suja, parte ou dobrada.	Desmontar, inspecionar e substituirpeças gastas ou danificadas.
	Montagem incorrente da válvula de ar.	Desmontar a ligaçao da admissão dear e montar novamente a válvula dear (207), com a haste da válvula (202)na posiço superior.
Vibrações / operação pesada.	Almofada de encosto incorreta.	Deve usar apenasomalofadas de encosto Mira de 125 mm (5"), 150 mm (6").
	Adição de interface ou(other material.	Usar apenas abrasivos e/ou interfaces concebidos para a maiorça.
	Almofada de encosto danificada.	Substituir aalmofada. Deve usar apenasomalofadas de encosto Mirka de 125 mm (5"), 150 mm (6").
	Rolamento(s) do motor gasto(s) oupartido(s).	Substituir os rolamentos gastos ou partidos.
	Demasiado vázuo numaperculíce plana podeLERumerar as vibrações.	Reduzir o vázuo na unidade de aspi­ração de poeiras.
	Velocidade do motor baixa.	Aumentar a velocidade do motor no regulator de fluxo, maioro 6,2 bar.

Manutenção adicular

A manutenção tem que ser feita por tecnicos devidamente qualificados. Para que a garantia da ferramenta está valida e para assegurar uma segança e funcaoamento otimizados, é necessario efetuar a manutenção num centro de assistencia Tecnica Mirka autorizzato. Para obter a localização do service de assistência Tecnica Mirka autorizzato local, por favor contactar o Servico de cliente Mirka ou aceder a www.mirka.com.

Declaratie de conformitate

Mirka Ltd, 66850 Jeppo, Finlanda
