KASUTUSJUHEND PROS 680CV Mirka

Väljaandmise koht ja

kuupäev

MIRKA

Tootja/tarnija

Mirka Ltd

66850 Jeppo, Soome

Tel: [phone]

Algsete juhiste tölge. Jätame endale öiguse teha juhendisse muudatus ilma ette teatamata.

NB!

Lugege need ohutusnouded ja kasutusjuhised enne toote paigaldamist, kasutamist voi hooldamist hoolikalt labi. Hoidke juhiseid turvalises ja holpsasti kattesaadavas kohas. Lugege ja järgige riiklikke ja kohalikke eeskirju.

Nōtavad isikukaitsevahendid

Lugege kasutusjuhendit

Kandke kaitseprille

Kandke körvaklappe

Kandke kaitsekindaid

Kandek naomaski

Sumbold

C

Vastab asjaomastele ELi standarditele

EAC

Vastab Euraasia vastavusnouetele

Vastab Serbia vastavnsouetele

UK CA

Vastab Ühendkuningriigi asjaomastele eeskirjadele

Hoiatus! Voimalikud ohuolukorrad, mis voivad pohjustada surma voi tõsiseid vigastusi ja/voi kahju varale.

Ettevaatust! Voimalikud ohuolukorrad, mis voivad pohjustada kergeid voi keskmisigastusi ja/voi kahu varale.

Lugege ja järgige

• Üldised ohutus- ja tervishoiumäärused (osa 1910, OSHA 2206) on saadaval: Superintendent of Documents;Government Printing Office; Washington DC 20402

• Ohutusnöuded kaasaskantavatele suruohutöriistadele (ANSI B186.1) on saadaval. American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
  Riirklikud ja kohalikud märused

HOIATUS!

• Kasutage toöriista kasutamisel alati nōtavail isikukaitsevahendeid, mille loetelu leiate tootja kasutusjuhisesist kohalikest/riiklikest standarditest.
• Arge kasutage elektritoöriistu, kui olete vasinud voi alkoholi, narkootikumide voi ravimite moju all.
  Lugege labi toedeldavate pindade ja materjalide ohutuskaardid (MSDS).
• Kasutage tooriista koos tolmueemaldusvahendiga. Sobiv tolmueemaldusvahend aitab ara hoida ohtlike tolmukoguste tekkimist.
• Arge sirutage seadet liiga kaugele. Hoidke alati tasakaalu ja kindlat jalgealust.
• Arge kandke avaraid riideid ega ehteid. Hoidke juuksed, riided ja kindad eemal liikuvatest osadest.
• Avarad riided, ehted voi pikad juuksed voivad liikuvatesse osadesse takerduda.
• Randmetes või kates võisimuse või ebamugavustunde tekkimisel lopetage tõ ja poorduge arsti poole.
• Korduvad toövötted, liigutused ja vibratsoon voivad pöhjustada labakäte, randmete ja käsivarte vigastusi.
• Arge kasutage elektritööristuplahvatusohtlikus keskkonnas, lahtise leegi, plahvatusohtlike vedelike, gaaside voi tolmu lahedal.
• Töörist pole elektriliselt isoleeritud. Enne kasutamist kontrollige, et toöalas poleks lahtisi juhtmeid, gaasitorusid jms.

ETTEVAATUST

Vältrige soovimatut käivitamist.
- Enne toöriista ühendamist suruohuseadmega eemaldage mutrivötm alus.
- Tööala peab olema puhas ja hösti valgustatud.
Veenduge alati, et lihvitav detail oleks korralikult fikseeritud.
- Enne lihvpaberi vahetamist ühendage alati suruohuseade töörista küljest lahti.

Täiendavad ohutusnõuded

• Enne toöriista kasutamist lugege LABi koki juhised. Koikidel kasutajatel peab olemas kusus- ja hooldusalane valjaope.
• Igasugust hooldust tohivad teha vaid valjaöppe saanud isikud. Hoolduseks vötke ühendust Mirka volitatud teeninduskeskusega.
  Kandke alati noutud kaitsevarustust (vt hoiatus).
• Kasutaja peab olema ohutus positsioonis ning tal peavad olema kindel haare ja jalgealune.
  Veenduge alati, et lihvitav detail oleks korralikult fikseeritud.
• Kontrollige tööriista, lihvatja, voolikuid ja liitmikke kulumise suhtes.
  Veenduge alati tooohutuses, arge kunagi kandke kaasas, ladustage voi jatke jarevalveta suruohuseadmega uhendatud tooriista.
• Vaakumseadme tolmukotti tuleb iga päev puhastada vöi vahetada. Tolm vöib olla aärmiselt tuleohtlik. Koti tühjendamine vöi valjavahetamine tagab ka optimaalse jõulduse.
• Arge ületage maksimaalset soovitatud öhurohku 6,2 baari (90 psig).
  Valtige riiete, lipsude, lahtiste juuste, puhastuslappide jms takerdumist masina liikuvate osade vahele.
• Hoidke tooriista kasutamisel kaed likuvast lihvpadjast eemal.
  Kui tundub, et toeriist on rikkis, lopetage kohe selle kasutamine ning korraldage hooldus ja remont.
• Enne lihvpaberi vahetamist ühendage alati suruohuseade töörista küljest lahti. Olge lihvmaterjali lihvpadja külge kinnitamisel ja tsentreerimisel vaga ettevaatlik.

Tehnilised andmed

						680CV/NV650C
Möjuringi lübimõöt	2,5 mm	5 mm	8 mm	2,5 mm	5 mm	8 mm
						CentralCentralCentralCentralNonV

						680CV/NV650C
Lihvtalla suurus	Ø 125 mm	Ø 125 mm	Ø 125 mm	Ø 150 mm	Ø 150 mm	Ø 150 mm
Toote netomass	0,89 kg	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Körgus	102 mm	102 mm	102 mm	102 mm	102 mm	102 mm
Pikkus	229 mm	229 mm	229 mm	229 mm	229 mm	229 mm
Kiirus	12 000 p/min	12 000 p/min	12 000 p/min	12 000 p/min	12 000 p/min	12 000 p/min
Müratase	CV:	CV:76 dB(A)	CV:78 dB(A)	CV:75 dB(A)	CV:76 dB(A)	CV:77 dB(A)
Müratase	NV:75 dB(A)	NV:75 dB(A)	NV:77 dB(A)	NV:75 dB(A)	NV:76 dB(A)	NV:74 dB(A)
Toide	270 W	270 W	270 W	270 W	270 W	270 W
Öhukulu	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Vibratsioonitase *	2,8 m/s²	2,4 m/s²	3,8 m/s²	2,3 m/s²	3,2 m/s²	3,4 m/s²
Vibratsiooni mõötmise määramatus K *	0,8 m/s²	0,8 m/s²	0,9 m/s²	0,7 m/s²	0,8 m/s²	0,8 m/s²

PROS	550DB	580DB	625DB	650DB	680DB
Möjuringi lübimõöt	5 mm	8 mm	2,5 mm	5 mm	8 mm
Vaakumi tüüp	Self-generated	Self-generated	Self-generated	Self-generated	Self-generated
Lihvtalla suurus	Ø 125 mm	Ø 125 mm	Ø 150 mm	Ø 150 mm	Ø 150 mm
Toote netomass	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Körgus	102 mm	102 mm	102 mm	102 mm	102 mm
Pikkus	229 mm	229 mm	229 mm	229 mm	229 mm
Kiirus	12 000 p/min	12 000 p/min	12 000 p/min	12 000 p/min	12 000 p/min
Müratase	81,3 dB(A)	80,9 dB(A)	80,3 dB(A)	78,2 dB(A)	79,7 dB(A)
Toide	200 W	200 W	200 W	200 W	200 W
Öhukulu	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Vibratsioonitase *	2,8 m/s²	3,5 m/s²	2,3 m/s²	3,0 m/s²	2,5 m/s²
Vibratsiooni mõõtmise määramatus K *	0,8 m/s²	0,8 m/s²	0,7 m/s²	0,8 m/s²	0,7 m/s²

Mura mōōtmisel järgiti standardit EN ISO 15744:2008. Kaeshoitavad mitteelektrilised jōuseadised. Muramōōtmise kood. Tehniline meetod (klass 2).

Vibratsiooni moötmisel järgiti standardit ISO 28927-3 - kaasaskantavad käsitiöriistad - vibratsiooni hindamise katsemeetod - osa 3: poleerismasinad, pördlihvkettad ja korraparatu liikumisega pördlihvkettad.

Tehnilisi andmeid voidakse ette teatamata muuta. Mudelite valik soltub turust.

• Tabelis margitud värtused pöhinevad laboris tehtud katsetel, mille puhul järgiti kehtivaid koodekseid ja standardeid ning need ei ole piisavad riski hindamiseks. Konkreetses toökohas moedetud värtused voivad olla margitud värtustest suuremad. Tegilikult rakenduvad värtused ja isikule tekkv risk voi kahu olenevad olukorrast ja umbritsevast keskkonnast, isiku toömeetoditest, töddeldavast materjalist, tokoha strukturist ning toojast ja kasutaja füusilisest seisundist. Mirka Ltd ei vastuta tagajärgede eest, mis tulenevad riskide hindamisel tegelike värtuste asemel margitud värtuste kasutamisest.
• Ilma tolmukoti ja -voolikuta.

Lisateav toötervishoiu ja -ohutse kohta leiate järgmistelt veebisaitidelt:

https://osha.europa.eu/en (Euroopa) voi http://www.osha.gov (USA)

Töörlista nõuetekohane kasutamine

Lihvija on moeldud igat tuupi materjalide (nt metalli, puidu, kivi, plasti) lihvmiseks, kasutades sobivat lihvketast. Arge kasutage seda lihvinismasinat muul otstarbel kui selles kasutusjuhendis kirjeldatud otstarbel ilma eelneva ettevotte Mirka edasimüjaga konsulteerimiseta. Kasutage ainult Mirka lihvatjasid, mis on loodud optimaalseks joudluseks koos tihendiga. Arge paigaldage lihvatja ilma vaheseibita. Muude tootjate lihvpadjad voivad tooriista joudlust vahendada ja vibratsiooni suurendada.

Tööjaamad

Töörist on moeldud kasutamiseks käsitööristana. Töörista kasutamisel on üldiselt soovitatav seista kindlal porandapinnal. Töörista vöib kasutada igas asendis, kuid enne peab kasutaja leidma kinda asendi ja jalgealuse, hoidma töörista kindlalt käes ning olema valmis lihvija pöördemomendiks. Vt peatükki „Kasutusjuhised".

Kasutusjuhised

Tööriista lahtipakkimisel veenduge, et see on terve ja pole transpondi käigus kahjustada saanud. Arge kunagi kasutage kahjustada saanud toöriista.

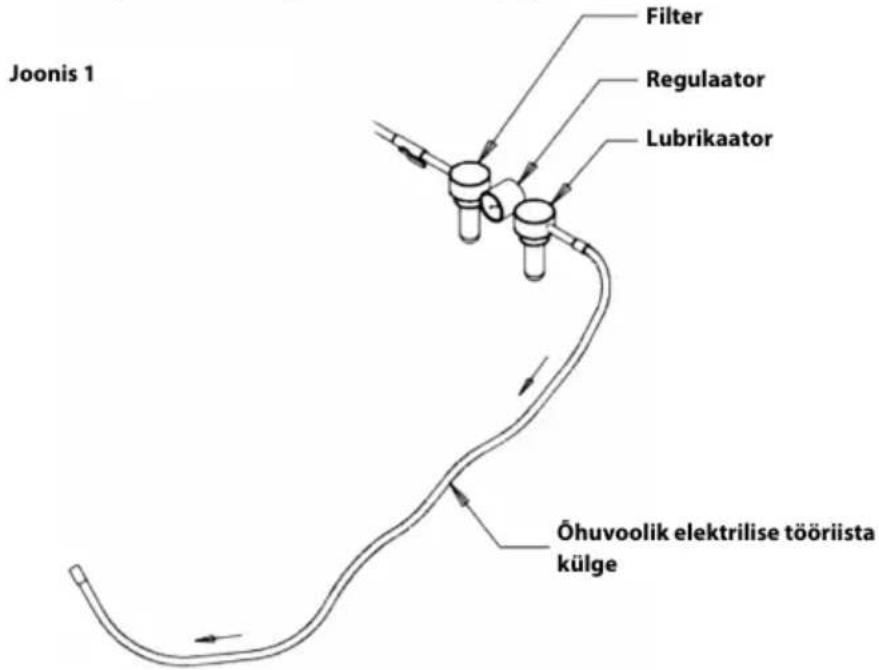

Suruohuseadme uhendamiseks tostke kate üles, uhendage ohuvoolik ja enne masina kasutamist sulgege kate. Kasutage puhast, maaritud ohukompressorit, mille ohurohk tooriista juures on 6,2 baari (90 psig), kui tooriista hoob on taielikult alla vajutad. Ohuvooliku soovituslikeks mootmeteks on 10mm (3/8 tolli) × 8m (25 jalga). Toreiist taleb uhendada ohukompressora jioonisel 1 naidatud viisil.

Arge uendage toorista suruohussteemiga, mille puud holsasti juurdpeaasetav ja kasutatav ohu sulgklapp. Soovitame susteemi paigaldada ohufiltri, regulaatori ja maarimisseadme (FRL) joonisel 1 naidatud viisil, kuna sel juhul jouab tooriista puhas, oige rohuga ning märdeainet sisaldav ohk. Seadmete kohta saate lisateavet tarnijalt. Kui neid seadmeid ei kasutata, tuleb toorista kasitsi märida.

Tööriista käsitsi olitamiseks uhendage ohuvooliklahti ja tilgutage sellesse suruohusüsteemi liitmikku 2-3 tilka öli (Wurthi art. nr 08930505). Ühendage toörist ohukompressora ja kaitage toöriista aeglaselt moni sekund, et lasta öhul öli laiali kanda. Tööriista igapäevasel kasutamisel tuleb seda iga paev maärida.

Märige toöriista enne selle ladustamist vöi kui toöriist aeglustub vöi hakkab voimsust kaotama.

Töörlista kaitamise ajal on soovitatav öhurohk tööriistas 6,2 baari (90 psig). Töörlista voib kaitada väiksema rohuga, kuid mitte kunagi suurema rohuga kui 6,2 baari (90 psig).

Hooldus

Enne hooldustööde alustamist lahutage seade alati öhvarustusest.

Kasutage uksnes Mirka originalvaruosi!

Lihvpadja vahetamine

1. Suruge mutrivoti lihvpadja ja seda spindlimutriga uhendava tihendi vahele.
2. Keerake lihvpatja eemaldamiseks vastupäeva.
3. Paigaldage ja pingutage uus lihvpadi koos seibidega.
4. Eemaldage mutrivoti.

Lihvalus

Mirka lihvalused on loodud lihvtalda kolumise eest kaitsma, kui sellega pidevalt ja agressivsett lihvtooodetega tootatakse. Neid kulutohusaid lihvalueid, mis asetatakse lihvtalla ja lihvketta vahele, tuleks regulaarselt vahetada. Lihvalused pikendavad lihvtalla eluiga.

Pidurdustihendi vahetamine

1. Eemaldage lihvpadi eelkirjeldatud viisil.
2. Tömmake vana tihend soonestväla.
3. Paigaldagesoondeuustihend.
4. Paigaldage uus lihvpadja alus, nagu eelpool kirjeldatud.
5. Kontrollige tihendi toimimist. Pidurdava toimega tihendi tohusust saab reguleerida, muutes seibide arvu spindla ja lihvpadja vahel.

Summutikomplekti vahetamine

PROS NV/CV

Tostke kate üles.
Eemaldage summuti seda tugevasti kulje suunas likates ning suruge kruvikeeraja tihendi ja kuuskantmutri vahele, keerake kruvikeerajat summuti korpuse kuljest eemaldamiseks.
Uhendage uus summuti korpusega.

Vibratsioonide vähendamine kaitseketta või vahetallaga lihvides

Kaitseketta voi vahetallaga lihvides voib vibratsion suureneda. Teie Mirka tooriistal on vahend sellise vibratsioni vahendamiseks. Selle vahendi kasutamiseks toimige jargmiselt.

1. Eemaldage toitekaabel.
2. Eemaldage lihvpadi.
3. Paigaldage kuuskantmutrid ja kruvid, nagu on naidatud allolevas tabelis, ja kinnitage momendiga 2 Nm.

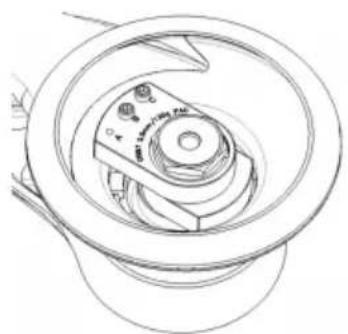

1. Masina konfiguratsion tehasest tarnimisel.

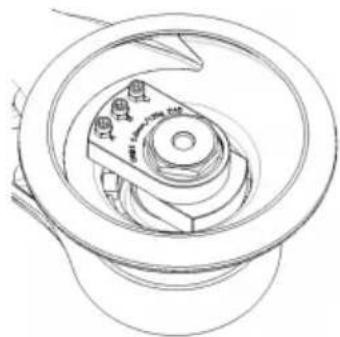

2. Masina konfiguratsoon kaitseketta voi vahetallaga kasutamisel.

3. Masina konfiguratsion tehasest tarnimisel.

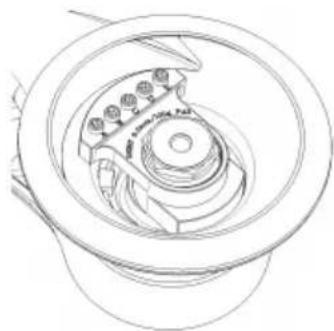

4. Masina konfiguratsoon kaitseketta voi vahetallaga kasutamisel.

TehaseseadistusJoonisMudel

KuuskantmutterKruvi

EDCBAEDCBA

-----XX-1550

-----XX-1580

-----XX-1625

-----XX-1650

-----XX-X-3680

Seadistus kaitseketta/vehetallaga kasutamiselJoonisMudel

KuuskantmutterKruvi

EDCBAEDCBA

---XXX--XXX2550

---XXX--XXX2580

---XXX--XXX2625

---XXX--XXX2650

---XXXX4680

Törkeotsing

		LahendusVöimalik pöhjusProbleem
Madal vöimsus ja/vöi kirqus.	Kirquse kontrollmethanism on seatud madalale kiirusele.	Keerake kiiruse kontrollmethanism soovitud asendisse.
	Madal öhurōhk.	Kontrollige suruohusüsteemi (kasutsjuhendi järgi).
	Väljalasketoru ei ole joondatud (DB-mudel).	Veenduge, et üks väljalasketorumeljast mängist oleks joondatudväljalasketoru all oleva ühe mängisega.
	Ummistunud summuti.	Puhastage summutit vöiasendage see uega.
	Ummistunud öhufilter.	Puhastage filtrit vöi asendage see uega.
	Sismine öhuleke mootori korpuses.	Kontrollige mootorit ja salle asendit Kontrollige öhu sisselaskeavaO-rønga asendit mootoris.
	Kulunud vöi purunenud labad.	Asendage terve rootori ja labade komplekt (komplekt F).
	Purunenud vöi möranenud korpus.	Vötke ühendust Mirka volitatud teeninduskeskusega.
	Kulunud vöi purunenudspindlilaagrid.	Asendage kulunud vöi purunenud laagrid (komplekt A).
Öhuleke kirquse kontrollmethanismi juures.	Määr Dunud, purunenud vöipaindunud klapivedru, klapp vöiklapipesa.	Demonteerige detailid, uurige neid ja asendage kulunud vöi kahjustunud detailid uutega.
	Valesti paigaldatud öhuklapp.	Eemaldage öhu sisendühendus ja pange öhuklapp (207) uesti kokku, käituri tihvt (202)peab olemä ülemises asendis.
Vibratsioon / ebaühtlane toö.	Vale lihvpadi.	Kasutage üksnes Mirka lihvatju, 125 mm (5 tolli), 150 mm (6 tolli).
	Liidese lisamine vöi muu materjali kasutamine.	Kasutage üksnesSELL masinaga sobivat lihvmaterjali ja/vöi lidest.
	Purunenud lihvpadi.	Asendage padi. Kasutageüksnes Mirka lihvatju, 125 mm (5 tolli), 150 mm (6 tolli).
	Kulunud vöi purunenud mootorilaager (-laagrid).	Asendage kulunud vöi purunenud laagrid.
	Liiga tugev vaakumtasasel pinnal vöib pöhjustada vibratsiooni suurenemist.	Vähendage tobmuemaldusseadme vaakumit.
	Liiga madal mootori kirqus.	Suurendage mootori toökindlust vooluhulga regulaatoriga, max 6,2 baari.

Täiendav teenindus

Hooldust peab alati tegema vastava väljaöppe saanud isik. Töörista garantii kehtivuse sällitamiseks ning töörista ohutuse ja toimivuse tagamiseks tuleb seda alati lasta hooldada Mirka volitatud teeninduskeskuses. Kohaliku Mirka volitatud teeninduskeskuse leidmiseks vötke ühendust Mirka klienditeenindusega, omä Mirka edasimiüjaga vöi kulastage veebisaiti www.mirka.com
