VastavusdeklaratsioonKWH Mirka Ltd.66850 Jeppo, Soomekinnitab omal vastutusel, et77 mm (3 tolli) 12 000 p/min korrapäratu liikumisega pöördlihvkettad (erinevate mudelite teavet leiate tabelist „Toodete konfiguratsioon ja tehnilised andmed”), millega deklaratsioon on seotud, vastavad järgmis(t)ele standardi(te)le või muu(de)le normatiivdokumendile/-dokumentidele EN ISO 15744:2008. Vastab standardile 89/392/EMU, mida on muudetud direktiividega 91/368/EMU ja 93/44/EMU 93/68/EMU ning koonddirektiiviga 2006/42/EÜ
Jeppo 21.08.2014	MIRKA
Väljaandmise koht ja kuupäev	Ettevõte		Stefan Sjöberg, juhtiv asepresident
Juhised kasutajaleSisu: „Loe ja järgi”, „Tööriista öige kasutamine“, „Töökohad“, „Tööriista kasutuselevõtmine“, „Kasutusjuhised“, „Toote konfiguratsiooni/spetsifikatsioonitabelid“, „Detailide leht“, „Detailide loend“, „Taldlihvija varuosade komplektid“, „Törkeotsingu juhend”.		NB!Enne tööriista komplekteerimist, käitamist, hooldamist ja remontimist lugege juhiseid hoolikalt.Hoidke juhiseid turvalises ja hõlpsasti kättesaadavas kohas.
Tootja/tarnijaKWH Mirka Ltd.66850 Jeppo, SoomeTel: [phone]Faks: [phone]		Kohustuslikud isikukaitsevahendidKaitseprillid RespiraatoridKaitsekindad Kõrvakaitsevahendid
Õhukanali soovitatavsuurus – miminimum10 mm 3/8 tolli	Vooliku soovitatavmaksimumpikkus8 meetrit 25 jalga		ÕhurõhkMaksimaalne töörõhk 6,2 baari 90 psigSoovitatav mi minimum Puudub Puudub

Lugege jaotist

1) Tegevusala üldised ohutus- ja tervishoiumäärused, osa 1910, OSHA 2206, saadaval: dokumendiinspektor, valitsuse trükikoda; Washington DC 20402
2) Kaasaskantavate pneumotööriistade ohutuskoodeks, ANSI B186.1 saadaval: Ameerika Riiklik Standardite Instituut, Inc.; 1430 Broadway; New York, New York 10018
3) Riigi ja kohalikud määrused.

Tööriista öige kasutamine

Lihvija on mõeldud igat tüüpi materjalide, näiteks metalli, puidu, kivi, plasti jms lihvimiseks, kasutades sobivat abrasiivi. Ärge kasutage lihvijat üheksi muuks otstarbeks tootjaga või tootja volitatud tarnijaga konsulteerimata. Ärge kasutage taldu, mille töökiirus koormuseta on vähem kui 12 000 p/min.

Töökohad

Tegemist on käsitööriistaga. Tööriista kasutamisel on soovitatav alati seista stabiilsel põrandal. Tööriista võib kasutada igas asendis, kuid enne peab kasutaja leidma kindla asendi ja jalgealuse, hoidma tööriista kindlalt käes ning olema valmis lihvija pöördemo-mendiks. Vaadake jaotist „Kasutusjuhised”.

Tööriista kasutuselevõtmine" ja nõus-tuge sellega

Kasutage puhast, määritud õhukompressorit, mille õhurõhk tööriista juures on 6,2 baari (90 psig), kui tööriista hoob on täie- likult alla vajutatud. On soovitatav kasutada heakskiidetud õhukanalit läbimõõduga 10 mm (3/8 tolli) ja maksimaalse pikkusega 8 m (25 jalga). Tööriist on soovitatav ühendada õhukompressoriga joonisel 1 näidatud viisil.

Ärge ühendage tööriista öhukanalisüsteemiga, millel puudub hölpsasti juurdepääsetav ja kasutatav öhusulgeklapp. Öhukompressor peab olema määritud. Tungivalt soovitatav on kasutada öhufiltrit, regulaatorit ja määrimisseadet (FRL) joonisel 1 näidatud viisil, kuna sel juhul jõuab tööriista puhas, õige rõhuga ning määrdeainet sisaldav öhk. Seadmete kohta saate lisateavet tarnijalt. Kui neid seadmeid ei kasutata, tuleb tööriista käsitsi määrida

Tööriista käsitsi määrimiseks eemaldage öhukanal ja kandke 2–3 tilka sobivat pneumomootori määrdeöli, nagu Fuji Kosan FK-20, Mobil ALMO 525 või Shell TORCULA® 32, masina voolikuliitmikku (sisselase). Ühendage öhukanal tööriistaga ja käitage tööriista aeglaselt möne sekundi, et lasta öhul öli laiali kanda. Kui tööriista kasutatakse sageli, määrige seda iga päev või siis, kui tööriist aeglustub või selle võimsus hakkab kaduma.

Tööriista käitamise ajal on soovitatav öhurõhk tööriistas 6,2 baari (90 psig). Tööriista võib käitada väiksema rõhuga, kuid mitte kunagi suurema rõhuga kui 6,2 baari (90 psig).

Kasutusjuhised

1) Enne tööriista kasutamist lugege läbi köik juhised. Köik kasutajad peavad olema läbinud väljaõppe ja tundma neid ohutusjuhiseid. Tööriista tohivad hooldada ja remontida vaid väljaõppe saanud isikud.
2) Veenduge, et tööriist ei oleks öhukompressoriga ühendatud. Valige töö jaoks sobiv lihvketas ja kinnitage see lihvtalla külge. Olge lihvmaterjali lihvpadjale tsentreerimisel väga ettevaatlik.
3) Kandke tööriista kasutamisel alati nõutavaid kaitsevahendeid.
4) Lihvimisel asetage tööriist alati enne käivitamist tööpinnale. Enne seiskamist eemaldage tööriist alati tööpinnalt.

See aitab vältida tööpinna sisse kaevumist abrasiivi liigse kiiruse töttu.

5) Enne abrasiivi või talla paigaldamist, reguleerimist ja eemaldamist katkestage alati ühendus õhukompressoriga.

6) Leidke alati kindel jalgealune ja/või asend ning olge valmis lihvija väändemomendi kompenseerimiseks.

7) Kasutage ainult sobivaid varuosi.

8) Veenduge alati, et lihvitav materjal oleks kindlalt paigal.

9) Kontrollige aeg-ajalt, et voolikud ja tarvikud poleks kulunud. Ärge hoidke tööriista voolikust ja olge voolikuga ühendatud tööriista kandmisel alati ettevaatlik, et vältida tööriista käivitumist.

10) Tolm võib olla äärmiselt tuleohtlik. Lihvimistolmu kogumiskotti tuleb iga päev puhastada või vahetada. Koti tühjendamine või väljavahetamine tagab ka optimaalse jõudluse.

11) Ärge kasutage maksimaalsest soovitatavast öhuröhust suuremat röhku. Kasutage soovitatavaid kaitsevahendeid.

12) Tööriistal ei ole elektriisolatsiooni. Ärge kasutage tööriista, kui see vöib kokku puutuda elektrivooluga, gaasitorudega, veetorudega jms. Enne töö alustamist kontrollige töökohta.

13) Vältige tööriista liikuvate osade takerdumist rlietesse, sidemetesse, juustesse, puhastuslappidesse jms. Takerdumisel tömbab tööriist kehaosad tööpinna ja seadme liikuvate osade poole ning see võib olla väga ohtlik.

14) Hoidke käed tööriista kasutamise ajal pöörlevast tallast eemal.

15) Kui tööriist tõrgub, lõpetage kohe selle kasutamine ja viige see hooldusesse või remonti.

16) Ärge lase tööriistal vabalt liikuda, kasutamata ettevaatusabinõusid, et vältida inimeste või esemete tabamist ootamatult lahtitulnud lihvketta või -tallaga.

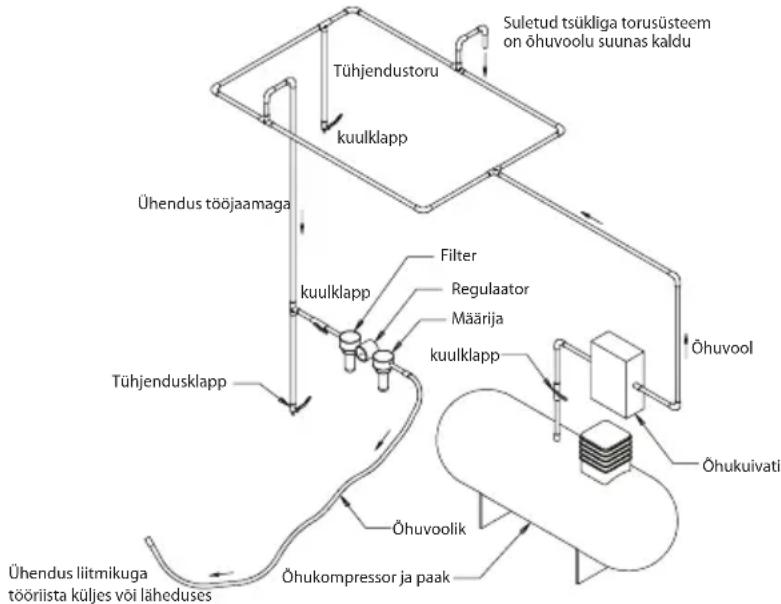

Joonis 1

Toote konfiguratsioon/spetsifikatsioonid: 12 000 p/min korrapäratu liikumisega pöördlihvija

Lihvketta	suurus mm (tolli)	Vaakumsüsteemi tüüp	Mudeli number	Toote netokaal, kg (naela)	Kõrgus mm (tolli)	Pikkus mm (tolli)	Võimsus vattides (hobujõudu)	Öhutarve, liitrit minutis (kuupjalga minutis)	* Müratase, dBA	* Määrama- tus K (m/s2)	* Määrama- tus K (m/s2)
2,5 mm (3/32 tolli)	77 mm (3 tolli)	Mittevaakumiline	ROS325NV 0,51	(1,12)	78,7 (3,10)	124,3 (4,90)	209 (0,28)	481 (17) 76,5	3,04 0,80
		Keskne vaakum R	ROS325CV 0,57	(1,26)	78,7 (3,10)	186,2 (7,30)	209 (0,28)	481 (17) 74,5	3,20 0,81
		Isetekkiv vaakum	ROS325DB 0,59	(1,30)	78,7 (3,10)	190,1 (7,05)	209 (0,28)	481 (17) 84,5	2,66 0,76
5,0 mm (3/16 tolli)	77 mm (3 tolli)	Mittevaakumiline	ROS350NV 0,60	(1,33)	85,0 (3,35)	124,3 (4,90)	209 (0,28)	481 (17) 74,0	2,70 1,40
		Keskne vaakum R	ROS350CV 0,66	(1,47)	85,0 (3,35)	186,2 (7,30)	209 (0,28)	481 (17) 76,0	2,30 1,20
		Isetekkiv vaakum	ROS350DB 0,68	(1,51)	85,0 (3,35)	190,1 (7,05)	209 (0,28)	481 (17) 88,0	2,80 1,40
Müra mõõtmisel järgiti standardit EN ISO 15744:2008 – mitteelektrilised käsitööriistad – müra mõõtmise koodeks – tehnoloogiline meetod (2. klass) ja EN ISO 11203:2009 – akustika – masinate ja seadmete tekitatud müra – helirõhutaseme määramine töö- ja muudes piiritletud kohtades helivõimsustaseme alusel.Vibratsiooni mõõtmisel järgiti standardit EN ISO 28927-3 – kaasaskantavad käsitööriistad – vibratsiooni hindamise katsemeetod – 3. osa: poleerimismasinad, pöördlihvkettad ja korrapäratu liikumisega pöördlihvkettad.

Spetsifikatsioonid võivad ette teatamata muutuda.

* Tabelis märgitud väärtused põhinevad laboris tehtud katsetel, mille puhul järgiti kehtivaid koodekseid ja standardeid ning need ei ole piisavad riski hindamiseks. Konkreetses töökohas möödetud väärtused võivad olla märgitud väärtustest suuremad. Tegelikult rakenduvad väärtused ja isikule avalduv risk või kahju oleneb olukorrast ja keskkonnast, isiku töömeetoditest, töödeldavast materjalist, töökoha struktuurist ning tööajast ja kasutaja füüsilisest seisundist. KWH Mirka, Ltd ei vastuta tagajärgede eest, mis tulenevad riskide hindamisel tegelike väärtuste asemel märgitud väärtuste kasutamisest.

Lisateavet töötervishoiu ja -ohutuse kohta leiate järgmistelt veebisaitidelt:

https://osha.europa.eu/en (Euroopa)

http://www.osha.gov (Ameerika Ühendriigid)

Törkeotsing

Probleem Võimalik põhjus Lahendus
Madal võimsus ja/või kiirus	Ebapiisav õhurõhk Kontrollige lihvija sissete	askeava vooliku rõhku, kui lihvija töötab vabakäigul. Rõhk peab olema 6,2 baari (90 psig / 620 kPa).
	Ummistunud summuti(d) Vaadake teavet	summuti eemaldamise kohta jaotisest Korpuse demonteerimine. Summutit (detail 38) tohib loputada puhta sobiva puhastuslahusega, kuni kogu saaste ja kõik ummistused on eemaldatud. Kui summutit ei önnestu korralikult puhastada, siis asendage see uuega. Vahetage summuti vahedetail (detail 39, vt lõiku „Korpuse monteerimine“).
	Ummistunud õhufilter Puhastage õhufiltrit	puhta ja sobiliku puhastusvahendiga. Kui õhufilter pole puhastatav, siis vahetage see.
	Üks või mitu kulunud või katkist rootorilaba	Paigaldage uute rootorilabade komplekt (seadme heas töökorras hoidmiseks tuleb kõik rootorilabad vahetada). Katke rootorilabad kvaliteetse pneumoõliga. Vt jaotisi Mootori demonteerimine ja Mootori monteerimine.
	Mootorikorpuse seesmist õhuleket näitab tavalisest suurem õhutarve ja madalam kiirus.	Kontrollige mootori õiget paigutust ja lukustusrõnga kinnitumist. Kontrollige, kas lukustusrõnga soones olev O-rõngas pole kahjustatud. Eemaldage mootor ja paigaldage see uuesti. Vt jaotisi Mootori demonteerimine ja Mootori monteerimine.
	Kulunud mootoridetailid Remontige mootorit.	Võtke ühendust Mirka volitatud hoolduskeskusega.
	Kulunud või purunenud spindlilaagrid Aser	dage kulunud või purunenud laagrid. Vt lõiku „Võlli sümmeetrimisseadme ja spindli koost lahtivõtmine” ja „Spindlilaagrite, AirSHIELDTM-i ja võlli sümmeetrimisseadme kokkupanek”.
Õhuleke kiiruse juhtseadme ja/ või klapitüve kaudu.	Määrdunud, purunenud või paindunud klapivedru, klapp või klapipesa.	Demonteerige detailid, uurige neid ja asendage kulunud või kahjustunud detailid uutega. Lugege juhiseid 2 ja 3 jaotises „Korpuse demonteerimine” ja „Korpuse monteerimine”.
Vibratsioon / halvad tööomadused	Sobimatu lihvketas Kasutage üksnes selle	masinaga sobivat ja sobiliku kaaluga lihvmaterjali.
	Liidstalla lisamine või muu materjali kasutamine.	Kasutage üksnes selle masinaga sobivat lihvmaterjali ja/või liidest. Ärge kinnitage lihvija tallale materjale, mis pole looodud selle talla või lihvijaga kasutamiseks.
	Ebapiisav määrimine või prügi kogunemine	Võtke lihvija koost lahti ja puhastage sobiliku puhastusvahendiga. Pange lihvija kokku. (Vt hooldusjuhendit.)
	Kulunud või katkised tagumised või eesmised mootorilaagrid	Asendage kulunud või purunenud laagrid. Vt jaotisi Mootori demonteerimine ja Mootori monteerimine.
	Vaakumsüsteemiga masinate puhul võib lameda pinna lihvimisel tekkida liiga palju vaakumit, mistõttu lihvmaterjal jääb lihvitavale pinnale kinni.	DB-masinate puhul lisage lihvtallale lisaseib, et suurendada lihvtalla ja isoleerkatte vahet. CV-masinate puhul vähendage vaakumisüsteemi vaakumit ja/või lisage lihvtallale lisaseib.
