BRUGSANVISNING ROS 325CV Mirka

no Betjeningsanvisninger 80

erklærer, at det alene er vores ansvar, at produkterne

77 mm (3 in.) 12.000 rpm oscillerende rondelslibemaskiner (se tabellen "Produktsammensætning/specifikationer" for den specifikke model) for hvilke denne deklaration er gældende, er i overensstemmelse med følgende standard(er) eller andre normative dokumenter EN ISO 15744:2008. I overensstemmelse med forordninger i direktiv 89/392/E∅F med ændringer i direktiverne 91/368/E∅F og 93/44/E∅F, 93/68/E∅F og konsoliderende direktiv 2006/42/EF

Jeppo 21.08.2014

Sted og dato for udstedelse Virksomhed

MIRKA

Omfatter – Følgende bedes læst og overholdt, Korrekt brug af værktøjet, Arbejdsstationer, Ibrugtagning af værktøjet, Brugsanvisning, Tabellerne Produktsammensætning/specifikationer, Tilbehørsside, Komponentliste, Reservedelskit til slibemaskine, Fejlfindingsguide

Vigtigt

Læs denne brugsanvisning omhyggeligt inden installering, betjening, service eller reparation af dette værktøj. Vejledningerne skal opbevares sikkert og tilgængeligt.

C€

Producent/LeverandørKWH Mirka Ltd.66850 Jeppo, FinlandTlf.: [phone]Fax: [phone]	Påkrævede personlige værnemidlerSikkerhedsbriller ÅndedrætsværnSikkerhedshandsker Høreværn
Anbefalet trykluftslangeStørrelse – Minimum10 mm 3/8 in	Anbefalet maks.Slangelængde8 meter 25 feet	LufttrykMaksimalt arbejdstryk 6,2 bar 90 psigAnbefalet min. NA NA

Påkrævede personlige værnemidler

Lufttryk

Følgende bedes læst og overholdt Ib

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan fås hos: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1, kan fås hos: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Nationale og regionale forordninger.

Korrekt brug af værktøjet

Denne slibemaskine er designet til slibning af alle typer materialer dvs. metal, træ, sten, plastik osv. med brug af slibematerialer, der er beregnet hertil. Slibemaskinen må ikke benyttes til andre formål end de specificerede uden efter samråd med producenten eller den af producenten autoriserede leverandør. Der må ikke anvendes såler, der er beregnet til en arbejdshastighed på under 12.000 rpm fri hastighed.

Arbejdspladser

Værktøjet er beregnet til at blive benyttet som håndværktøj. Det anbefales altid kun at benytte værktøjet, når man står på et stabilt underlag. Det kan benyttes i alle positioner, men brugeren skal befinde sig i en sikker position med fast fodfæste og et fast greb om værktøjet, inden det benyttes, da slibemaskinen kan give en vridningsreaktion. Se afsnittet "Brugsanvisning".

tagning af værktøjet

Benyt ren smurt luftkilde, der giver et målt lufttryk på 6,2 bar (90 psig), när værktøjet kører med betjeningshåndtaget trykket helt ind. Det anbefales at benytte en godkendt trykluftslange med dimensioner på maksimalt 10 mm (3/8 in.) x 8 m (25 ft). Det anbefales, at værktøjet sluttes til luftkilden som vist på Figur 1.

Værktøjet må ikke forbindes til trykluftsystemet, uden at der er indsat en lukkeventil til lufttilførslen, der er nem at nå og betjene. Luftkilden bør være smurt. Det anbefales på det kraftigste at benytte et luftfilter, en regulator og en smøreanordning (FRL), som vist på Figur 1, da dette vil forsyne værktøjet med ren, smurt luft med det korrekte tryk. Oplysninger vedrørende et sådant udstyr kan fås hos forhandleren. Benyttes et sådant udstyr ikke, skal værktøjet smøres manuelt.

Ved manuel smøring af værktøjet fjernes trykluftslangen, og der tilsættes 2 til 3 dråber af en egnet smøreolie til pneumatiske motorer som fx Fuji Kosan FK-20, Mobil ALMO 525 eller Shell TORCULA® 32 i maskinens slangeende (luftindtag). Forbind igen værktøjet til luftkilden, og lad værktøjet kører langsomt i et par sekunder for at lade luften cirkulere olien. Benyttes værktøjet jævnligt, bør det smøres dagligt, eller hvis værktøjet begynder at køre langsommere eller miste kraft.

Det anbefales, at lufttrykket i værktøjet er 6,2 bar (90 psig), når værktøjet kører. Værktøjet kan køre ved lavere tryk, men aldrig ved højere tryk end 6,2 bar (90 psig).

Brugsanvisning

1) Læs hele brugsanvisningen igennem, inden værktøjet tages i brug. Alle operatører skal være instrueret i brugen af dette værktøj og bekendt med disse sikkerhedsregler. Al service og reparation skal udføres af uddannet personale.
2) Tjek, at lufttilførslen til værktøjet er afbrudt. Vælg et egnet slibeprodukt, og fastgør det sikkert på sålen. Vær omhyggelig med, at slibeproduktet er centreret på sålen.
3) Bær altid de krævede personlige værnemidler, når dette værktøj benyttes.
4) Under slibning skal værktøjet altid først anbringes på emnet og derefter startes. Fjern altid
værktøjet fra emnet, inden værktøjet stoppes. Dette vil forhindre udhulning af emnet som følge af, at slibeproduktets hastighed er for høj.
5) Slibemaskinens luftkilde skal altid være frakoblet, inden slibeproduktet eller sålen monteres, justeres eller fjernes.
6) Sørg altid for et sikkert fodfæste, og/eller stå i en sikker position, og vær opmærksom på, at slibemaskinen kan give en vridningsreaktion.
7) Brug kun korrekte reservedele.
8) Sørg altid for, at det emne, der skal slibes, er forsvarligt fastgjort for at forhindre, at det bevæger sig.
9) Kontroller regelmæssigt slange og fittings for slid. Værktøjes må ikke bæres i slangen; vær altid omhyggelig med at sikre, at værktøjet ikke kan startes, mens det bæres med tilsluttet luftkilde.
10) Støv kan være meget letantændeligt. Støvsugerposen bør renses eller udskiftes dagligt. Rensning eller udskiftning af posen sikrer endvidere optimal ydeevne.
11) Det anbefalede maksimale lufttryk må ikke overskrides. Benyt sikkerhedsudstyret som anbefalet.
12) Værktøjet er ikke elektrisk isoleret. Må ikke benyttes, hvor der er risiko for at komme i kontakt med noget strømførende, gasledninger, vandledninger osv. Tjek arbejdsområdet, inden arbejdet påbegyndes.
13) Sørg for, at værktøjets bevægelige dele ikke kan få fat i tøj, bånd, hår, rengøringsklude osv., da dette kan resultere i, at kroppen trækkes hen mod arbejdsområdet, og maskinens bevægelige dele kan være meget farlige.
14) Hold hænderne væk fra den roterende sål, mens maskinen er i brug.
15) Hvis værktøjet ikke fungerer korrekt, skal det øjeblikkelig tages ud af brug, og der skal sørges for service og reparation.
16) Værktøjet må ikke køre med fri hastighed, uden at der tages forholdsregler til at beskytte personer eller genstande i tilfælde af, at slibeprodukter eller sålen går løs fra maskinen.

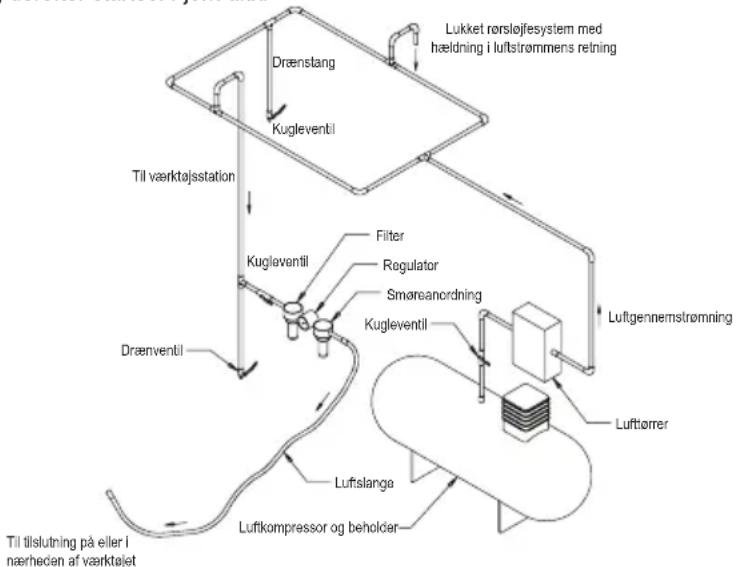


Produktsammensætning/specifikationer: 12.000 rpm oscillerende rondelslibemaskine

Rondel	Sålstørrelse mm (in.)	Vakuumtype	Model Nummer	Produkt nettovægt kg (pounds)	Højde mm (inch)	Længde mm (inch)	Kraft watt (hk)	Luft forbrug l/min. (standard kubikfod/ min.)	*Støjniveau dBA	*Vibrationsniveau m/s ^2	*Usikkerhed K m/s ^2
2,5 mm (3/32 in.)	77 mm (3 in.)	NV-maskiner (uden støvudsugning)	ROS325NV	0,51 (1,12)	78,7 (3,10)	124,3 (4,90)	209 (0,28)	481 (17) 76,5	3,04 0,80
		CV-maskiner (centraludsugning)	ROS325CV	0,57 (1,26)	78,7 (3,10)	186,2 (7,30)	209 (0,28)	481 (17) 74,5	3,20 0,81
		DB-maskiner (selvgenererende udsugning)	ROS325DB	0,59 (1,30)	78,7 (3,10)	190,1 (7,50)	209 (0,28)	481 (17) 84,5	2,66 0,76
5,0 mm (3/16 in.)	77 mm (3 in.)	NV-maskiner (uden støvudsugning)	ROS350NV	0,60 (1,33)	85,0 (3,35)	124,3 (4,90)	209 (0,28)	481 (17) 74,0	2,70 1,40
		CV-maskiner (centraludsugning)	ROS350CV	0,66 (1,47)	85,0 (3,35)	186,2 (7,30)	209 (0,28)	481 (17) 76,0	2,30 1,20
		DB-maskiner (selvgenererende udsugning)	ROS350DB	0,68 (1,51)	85,0 (3,35)	190,1 (7,50)	209 (0,28)	481 (17) 88,0	2,80 1,40
Støjtesten er udført i overensstemmelse med EN ISO 15744:2008 – Ikke elektriske håndmaskiner – Metode til måling af støj – Teknisk metode (klasse 2) samt EN ISO 11203:2009. Akustik – Støj fra maskiner og udstyr – Måling af lydtryk ved operatørens øre (støjemission) – Beregning på grundlag af lydefektniveau.Der udføres vibrationstest i overensstemmelse med EN ISO 28927-3, Kraftdrevne håndmaskiner – Prøvningsmetoder til evaluering af vibrationsemission – Del 3: Polermaskiner, rystepudsere, oscillerende slibemaskiner og pudsemaskiner med roterende bevægelse.

Specifikationer kan blive ændret uden forudgående varsel.

*De i tabellen anførte værdier stammer fra laboratorietest i overensstemmelse med de anførte koder og standarder og er ikke tilstrækkelige til risikovurdering. Værdier, målt på en bestemt arbejdsplads, kan være højere end de anførte værdier. De faktiske eksponeringsværdier og størrelsen af risiko- eller skadegraden, en person kan blive udsat for, er specifikke for den enkelte situation og afhænger af det omgivende miljø, personens måde at arbejde på, det specifikke materiale, der bearbejdes, arbejdspladsens udformning samt eksponeringstiden og brugerens fysiske kondition. KWH Mirka, Ltd. kan ikke holdes ansvarlig for konsekvenserne ved at benytte de anførte værdier i stedet for de faktiske eksponeringsværdier til brug ved den individuelle sikkerhedsvurdering.

Yderligere oplysninger om arbejdssundhed og sikkerhed kan hentes på følgende hjemmesider:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

Fejlsøgningsguide

Symptom Mulig årsag Løsning
Nedsat styrke og/eller lav ubelastet hastighed	Utilstrækkeligt lufttryk Tjek lufttrykket ved slibemaskinens indtag, mens værktøjet kører med fri hastighed. Det skal være 6,2 Bar (90 psig/620 kPa).
	Tilstoppet lyddæmper(ere) Se afsnittet “Denmontering af hus” vedrørende fjernelse af lyddæmper. Delen 38 lyddæmper kan skylles igennem med en ren, egnet rengøringsmiddelopløsning, indtil alle urenheder og tilstopninger er fjernet. Kan lyddæmperen ikke renses tilstrækkeligt, udskiftes den. Udskift del 39, lyddæmperindsats. (Se afsnittet "Montering af hus").
	Tilstoppet indløbssi Rens indløbssien med en ren, egnet rengøringsmiddelopløsning. Bliver sien ikke ren, skal den udskiftes.
	En eller flere slidte eller knækkede lameller	Monter et komplet sæt nye lameller (alle lameller skal udskiftes for at opnå korrekt funktion). Overstryg alle lameller med kvalitetsolie til pneumatisk værktøj. Se “Demontering af motor” og “Montering af motor”.
	Intern luftlækage i motorhuset, der viser sig som et større luftforbrug og lavere hastighed end normalt.	Tjek, at motoren er korrekt sporet, og at låseringen sidder korrekt. Tjek, om O-ringen i låseringssporet er beskadiget. Tag motoren ud, og sæt den på plads igen. Se “Demontering af motor” og “Montering af motor”.
	Slidte motordele Få foretaget et serviceeftersyn af motoren. Kontakt et autoriseret Mirka Servicecenter.
	Slidte eller knækkede spindellejer Udskift de slidte eller knækkede lejer. Se “Demontering af balanceaksel og spindel” og “Montering af spindelleje, AirSHIELDTM og balanceaksel”.
Luftlækage via hastighedskontrol og/eller ventilhus.	Snavset, knækket eller bøjet ventilfjeder, ventil eller ventilsæde.	Demonter, inspicer, og udskift slidte eller beskadigede dele. Se Trin 2 og 3 i “Demontering af hus” og Trin 2 og 3 i “Montering af hus”.
Vibration/Uensartet gang	Forkert sål Brug kun de sålstørrelser og -vægte, der er beregnet til maskinen.
	Brug af interface eller andet Brug kun slibeprodukter og/eller interfaces, der er designet til maskinen. Der må ikke sættes andet på slibemaskinens såloverside end det, der er specifikt designet til brug sammen med sålen og slibemaskinen.
	Utilstrækkelig smøring eller ophobning af affaldsprodukter.	Demonter slibemaskinen, og rengør den med en egnet rengøringsmiddelopløsning. Monter slibemaskinen. (Se "Servicemanual").
	Slidt eller knækket bag- eller forleje(r) i motoren	Udskift de slidte eller knækkede lejer. Se “Demontering af motor” og “Montering af motor”.
	Ved vakuummaskiner kan der opstå et for stort vakuum ved slibning af en plan overflade, hvilket får sålen til at klæbe til slibeemnets overflade.	Til DB-maskiner anbringes ekstra spændeskive(r) på sålens spindel for at øge afstanden mellem sål og skørt. Til CV-maskiner skal undertrykket via udsugningssystemet reduceres, og/eller der skal anbringes ekstra spændeskive(r) på sålen.
