NÁVOD K OBSLUZE ROS 325CV Mirka

cs Návod k obsluze 12

da Brugsanvisning 16

Prohlášení o shoděSpolečnost KWH Mirka Ltd.66850 Jeppo, Finskoprohlašuje na vlastní odpovědnost, žeexcentrické brusky 12 000 ot/min 77mm (3 palce) (konkrétní model viz tabulka „Technické údaje/konfigurace výrobku“), kterých se prohlášení týká, jsou ve shodě s následujícími normami nebo jinými normativními dokumenty EN ISO 15744:2008. Ustanovení 89/392/EHS a novelizovaných směrnic 91/368/EHS a 93/44/EHS 93/68/EHS a slučující směrnice 2006/42/ES
Jeppo 21.08.2014MIRKAMÍsto a datum vydání Společnost Stefan Sjöberg, výkonný viceprezident
Návod k obsluzeObsahuje – Přečtěte si a dodržujte pokyny, Správné používání nářadí, Pracoviště, Uvedení nářadí do provozu, Návod k obsluze, Tabulky technických údajů/konfigurací výrobku, Stránka dílů, Seznam dílů, Sady náhradních dílů, Průvodce odstraňováním závad		DůležitéTyto pokyny si přečtěte před instalací, uvedením do provozu a prováděním údržby nebo oprav tohoto nářadí. Pokyny uschovejte na bezpečném a přístupném místě.
Výrobce/dodavatelSpolečnost KWH Mirka Ltd.66850 Jeppo, FinskoTel.: + 358 20 760 2111Fax: [phone]	Vyžadované osobní ochranné prostředkyOchranné brýle RespirátoryOchranné rukavice Ochrana sluchu
Doporučená světlostvzduchové hadice – minimální10 mm 3/8 palce	Doporučená maximálnídélka hadice8 metrů 25 stop	Tlak vzduchuMaximální pracovní tlak 6,2 baru 90 psigDoporučený minimální NA NA

ak vzduchu

Přečtěte si a dodržujte pokyny

1) Bezpečnost a ochrana zdraví při práci, část 1910, OSHA 2206, k dispozici: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Bezpečnostní předpisy pro pneumatické nářadí, ANSI B186.1, k dispozici: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Národní a místní předpisy

Správné používání nářadí

Bruska je určena pro broušení všech typů materiálů (např. kovů, dřeva, kamene, plastů aj.) brusnými kotouči určenými pro tyto účely. Bez předchozí konzultace s výrobcem nebo autorizovaným dodavatelem výrobce brusku nepoužívejte k jiným než specifikovaným účelům. Nepoužívejte podložky pro brusný kotouč, které jsou určeny pro otáčky naprázdno nižší než 12 000 ot/min

Pracoviště

Nářadí je určeno pro ruční používání. Při práci s nářadím je doporučeno stát na pevném povrchu. Nářadí je funkční v jakékoli poloze. Před takovým použitím musí obsluha zaujmout bezpečnou polohu, musí se pevně držet nebo stát a vzít v úvahu, že nářadí může vyvinout reakční moment. Viz část „Návod k obsluze”.

Uvedení nářadí do provozu

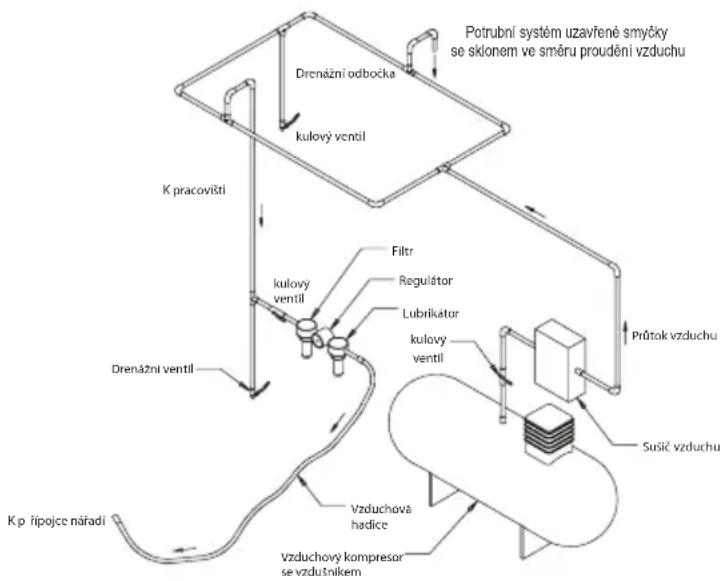

Použijte čistý stlačený vzduch s přídavkem maziva a pracovním tlakem (měřeno u přípojky nářadí) 6,2 baru (90 psig) s nářadím v chodu a spouští zcela stisknutou. Doporučujeme použít schválenou vzduchovou hadici o světlosti 10 mm (3/8 palce) a maximální délce 8 m (25 stop). Doporučený způsob připojení nářadí je uveden na obrázku 1.

Nepřipojujte nářadí k rožvodu stlačeného vzduchu bez snadno dosažitelného a funkčního uzavíracího ventilu. Stlačený vzduch by měl obsahovat mazivo. Důrazně doporučujeme používat vzduchový filtr, regulátor a lubrikátor (FRL), viz obr. 1, které nářadí zajišťují dodávku čistého mazaného vzduchu pod správným tlakem. Informace o tomto vybavení získáte u svého dodavatele. Pokud takové vybavení nepoužíváte, je třeba nářadí promazávat ručně

Při ručním mazání odpojte hadici přívodu vzduchu a do vstupní přípojky hadice kápněte 2 až 3 kapky vhodného oleje pro mazání pneumatických motorů, například Fuji Kosan FK-20, Mobil ALMO 525 nebo Shell TORCULA® 32. Přípojte nářadí zpět k přívodu vzduchu a nechejte je několik sekund pomalu běžet, aby se olej rozptýlil. Pokud nářadí používáte často, promazávejte je každý den nebo pokaždé, když začnou klesat otáčky nebo výkon. Doporučený tlak vzduchu na přípojce nářadí je 6,2 baru (90 psig) při běžícím nářadí. Nářadí lze používat i při nižším tlaku vzduchu, ale nikdy ne při tlaku vyšším než 6,2 baru (90 psig).

Návod k obsluze

1) Před použitím nářadí si přečtěte všechny pokyny. Všichní uživatelé musí být kompletně proškolení o způsobu používání nářadí a musí dodržovat bezpečnostní pravidla. Jakékoli servisní práce nebo údržbu smí provádět pouze kvalifikovaný personal.
2) Zkontrolujte, zda je nářadí odpojeno od přívodu vzduchu. Vyberte vhodný brusný kotouč a připevněte jej na podložku. Postupujte pozorně a kotouč vystředťe.
3) Při práci s nářadím vždy používejte předepsané osobní ochranné prostředky.

4) Při broušení nejprve položte brusný kotouč na obrobek a poté nářadí zapněte. Před vypnutím vždy nejprve zvedněte brusný kotouč z obrobku. Zabráníte tím vytvoření prohlubně na obrobku způsobené nadměrnou rychlostí brusného kotouče.

5) Před nasazováním, seřizováním nebo snímáním brusného kotouče vždy nejprve odpojte přívod vzduchu.

6) Vždy zaujměte stabilní postoj nebo polohu a vezměte v úvahu krouticí moment, který nářadí vyvíjí.

7) Používejte pouze správné náhradní díly.

8) Vždy zkontrolujte, zda je broušený materiál pevně uchycen tak, aby se nemohl pohybovat.

9) Pravidelně kontrolujte opotřebení hadice a přípojky. Nepřenášejte nářadí za hadici a pokud nářadí přenášite s připojenou hadicí, dbejte, aby nedošlo k jeho náhodnému spuštění.

10) Prach může být extrémně hořlavý. Sáček pro shromaždování prachu čistěte nebo vyměňujte každý den. Čištění nebo výměny sáčku také zajistí optimální výkon.

11) Nepřekračujte doporučený maximální tlak vzduchu. Používejte doporučené bezpečnostní vybavení.

12) Nářadí není elektricky izolováno. Nepoužívejte je na místech, kde by mohlo dojít ke kontaktu s povrchem pod napětím, plynovým potrubím, vodovodním potrubím apod. Před zahájením broušení místo práce zkontrolujte.

13) Dávejte pozor, aby se do pohyblivých částí nářadí nezapletly části oblečení, tka-ničky, vlasy, hadry na čištění apod. Zapletení může způsobit velmi nebezpečné přitažení těla směrem k obrobku a součástem nářadí v pohybu.

14) Při práci udržujte ruce v bezpečné vzdálenosti od brusného kotouče.

15) V případě závady přestaňte nářadí používat a zajistěte provedení opravy nebo údržby.

16) Nenechávejte nářadí volně běžet bez zajištění ochrany osob nebo předmětů pro případ odlétnutí částice nebo kotouče.

Technické údaje/konfigurace výrobku: Excentrická bruska 12 000 ot/min

Orbit	Rozměr podložky mm (palce)	Typ s odsáváním	Číslo modelu	Čistá hmotnost výrobku kg (liber)	Výška mm (palce)	Délka mm (palce)	Výkon (k)	Spotřeba vzduchu l/min (scím)	*Úroveň hluku dBA	*Úroveň vibrací m/s2	*Nejistota měření K m/s2
2,5 mm (3/32 palce)	77 mm (3 palce)	Bez odsávání	ROS325NV 0,	51 (1,12) 78	7 (3,10)	124,3 (4,90)	209 (0,28)	481 (17) 76	5 3,04 0,80
		Centrální odsávání	ROS325CV	0,57 (1,26) 78	7 (3,10)	186,2 (7,30)	209 (0,28)	481 (17) 74	5 3,20 0,81
		Integrované odsávání	ROS325DB	0,59 (1,30) 78	7 (3,10)	190,1 (7,50)	209 (0,28)	481 (17) 84	5 2,66 0,76
5,0 mm (3/16 palce)	77 mm (3 palce)	Bez odsávání	ROS350NV 0,	50 (1,33) 85	0 (3,35)	124,3 (4,90)	209 (0,28)	481 (17) 74	0 2,70 1,40
		Centrální odsávání	ROS350CV	0,66 (1,47) 85	0 (3,35)	186,2 (7,30)	209 (0,28)	481(17) 76	0 2,30 1,20
		Integrované odsávání	ROS350DB	0,68 (1,51) 85	0 (3,35)	190,1 (7,50)	209 (0,28)	481 (17) 88	0 2,80 1,40
Měření hluku provedeno v souladu s normou EN ISO 15744:2008 – Neelektrická ruční nářadí – Předpis pro měření hluku – Technická metoda (třída přesnosti 2) a norma EN ISO 11203:2009 Akustika – Hluk vydávaný nářadím a vybavením – Určení hladin akustického tlaku na pracovišti a jiných zadaných místech z hladin akustického výkonu.
Měření vibrací provedeno v souladu s normou EN ISO 28927-3, Ruční mechanizované nářadí – Zkušební metoda pro hodnocení emise vibrací – Část 3: Leštičky a rotační, vibrační a excentrické brusky.

Specifikace výrobku se mohou změnit bez předchozího upozornění.

*Hodnoty uvedené v tabulce byly naměřeny při laboratorních testech prováděných v souladu s uvedenými předpisy a normami a nejsou vhodné pro vyhodnocování rizik. Hodnoty naměřené na individuálních pracovištích mohou být vyšší než deklarované hodnoty. Skutečné expoziční hodnoty a stupeň škodlivosti nebo ohrožení pracovníka závisí na konkrétní situaci a na okolním prostředí, individuálním způsobu práce, obráběném materiálu, architektonickém řešení pracoviště, době expozice a na fyzické kondici pracovníka. Společnost KWH Mirka, Ltd. nenese žádnou odpovědnost za jakékoli škody vzniklé následkem použití deklarovaných hodnot pro účely individuálního vyhodnocení rizika namísto skutečných expozičních hodnot.

Další informace o bezpečnosti a ochraně zdraví při práci naleznete na těchto webových stránkách:

https://osha.europa.eu/en (Evropa)

http://www.osha.gov (USA)

Průvodce odstraňováním závad

Příznak Možná příčina Rešení
Nízký výkon anebo nízké otáčky naprázdno	Nedostatečný tlak vzduchu Zkontrolujte tlak vzduchu při otáčkách naprázdno v místě přípojky hadice na brusce. Tlak musí mít hodnotu 6,2 baru (90 psig/620 kPa).
	Ucpaný tlumič Demontáž tlumiče viz část „Rozebrání skříně“.Tlumič (položka 38) je možné propláchnout vhodným čisticím prostředkem a odstranit tak veškeré nečistoty. Pokud tlumič není možné řádně vyčistit, vyměňte jej. Vyměňte vložku tlumiče (položka 39), viz část „Montáž skříně“.
	Zanesené vstupní sítko Vyčistěte vstupní sítko vhodným čisticím prostředkem. Pokud sítko nelze vyčistit, vyměňte jej.
	Jedna nebo několik opotřebovaných nebo poškozených lopatek	Namontujte kompletní sadu nových lopatek (pro zajištění správné funkce je nutné vyměnit všechny lopatky). Všechny lopatky potřete kvalitním olejem pro pneumatické nářadí. Viz část „Rozebrání motoru“ a „Montáž motoru“.
	Vnitřní netěsnost skříně motoru – projevuje se zvýšenou spotřebou vzduchu a nižšími než obvyklými otáčkami	Zkontrolujte správné sestavení motoru a pojistného kroužku. Zkontrolujte, zda není poškozen pojistný kroužek nebo jeho drážka. Vyjměte sestavu motoru a namontujte ji zpět. Viz část „Rozebrání motoru“ a „Montáž motoru“.
	Opotřebené součásti motoru Zajistěte celkovou opravu motoru. Obraťte se na autorizované servisní středisko společnosti Mirka.
	Opotřebovaná nebo poškozená ložiska vřetena	Opotřebovaná nebo poškozená ložiska vyměňte. Viz „Rozebrání vyvažovacího hřídele a vřetena“ a „Ložiska vřetena, AirSHIELDTM a sestava vyvažovacího hřídele“.
Netěsnost ovladače otáček anebo dříku ventilu.	Znečištěná, zlomená nebo ohnutá pružina ventilu, ventil nebo sedlo ventilu.	Rozeberte, zkontrolujte a vyměňte opotřebované nebo poškozené díly. Viz kroky 2 a 3 v části „Rozebrání skříně“ a kroky 2 a 3 v části „Montáž skříně“.
Vibrace/hrubý chod	Nesprávný kotouč Používejte pouze kotouče předepsaných rozměrů a hmotností.
	Přídavná podložka nebo jiný materiál Používejte	pouze brusné kotouče a podložky určené pro nářadí. Na podložku brusky nepřipevňujte žádné předměty, které nejsou výslovně určeny k použití s bruskou nebo brusným kotoučem.
	Nevhodné mazání nebo nahromadění částic cizích materiálů.	Rozeberte brusku a vyčistěte ji vhodným čisticím prostředkem. Sestavte brusku. (Viz „Servisní příručka“)
	Opotřebované nebo poškozené přední nebo zadní ložisko motoru	Opotřebovaná nebo poškozená ložiska vyměňte. Viz část „Rozebrání motoru“ a „Montáž motoru“.
	U brusek s odsáváním může vlivem nadměrného podtlaku docházet k přísávání brusného kotouče k rovnému povrchu obrobku.	U brusek s integrovaným odsáváním (DB) zvětšete mezeru mezi kotoučem a krytem přídáním podložky na vřeteno kotouče. U brusek s centrálním odsáváním (CV) snížte podtlak v systému odsávání anebo přidejte podložku na kotouč.
