KULLANIM KILAVUZU ROS 325CV Mirka

tr İşletim talimatları....112

zh 操作说明....116

Sadece bizim sorumluluğumuzda olmak kaydıyla, bu beyanın ilgili olduğu

77 mm (3 inç) 12.000 devir/dakika Rastgele Orbital Zımparalama Makineleri'nin (Bkz. Belirli model için "Ürün Konfigürasyonu/Teknik

Özellikler" Tablosu), aşağıda verilen standart(lar)la ve diğer normatif belge(ler)le uyumlu olduğunu beyan ederiz: EN ISO 15744:2008.

91/368/EEC ve 93/44/EEC 93/68/EEC Yönergeleri ve ek 2006/42/EC Yönergesi ile değiştirilen 89/392/EEC hükümlerine uygundur.

Jeppo 21.08.2014

MIRKA

Tanzim yeri ve tarihi Şirket

Stefan Sjöberg, Başkan Yardımcısı

Kullanıcı Talimatlarıİçindekiler: Lütfen Okuyun ve Uygulayın, Aletin Doğru Kullanımı, İş İstasyonları, Aleti Servise Alma, İşletim Talimatları, Ürün Konfigürasyonu/Teknik Özellikler Tabloları, Parça Sayfası, Zımpara Makinesi Yedek Parça Kitleri, Sorun Giderme Kılavuzu		ÖnemliBu aletin montaj, çalıştırma, servis veya onarım çalışmalarından önce, bu talimatları dikkatle okuyun. Bu talimatları emniyetli, ulaşılabilir bir yerde muhafaza edin.
Üretici/TedarikçiKWH Mirka Ltd.66850 Jeppo, FinlandiyaTel: [phone]Faks: [phone]	Gerekli Kişisel Koruyucu DonanımGüvenlik Gözlükleri Soluma MaskeleriGüvenlik Eldivenleri Kulak Koruyucu Ekipman
Önerilen Hava YoluBoyutu - Minimum10 mm 3/8 inç	Önerilen MaksimumHortum Uzunluğu8 metre 25 feet	Hava BasıncıMaksimum Çalışma Basıncı 6,2 bar 90 psigÖnerilen Minimum NA NA

Lütfen Okuyun ve Uygulayın

1) Genel Endüstriyel Sağlık ve Güvenlik Yönetmelikleri, Kısım 1910, OSHA 2206, Kaynak: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Taşınabilir Havalı Aletler İçin Güvenlik Yasası, ANSI B186.1 Kaynak: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Yerel ve Ulusal Düzenlemeler

Aletin Doğru Kullanımı

Bu zimpara makinesi metal, ahşap, taş, plastik, vb. her türlü malzemeyi, bu amaçla üretilen zimparayı kullanarak zimparalamak üzere tasarlanmıştır. Bu zimpara makinesini, üreticiye veya üreticinin yetkili satıcısına danışmadan, belirtilenler dışında herhangi bir amaçla kullanmayın. 12.000 d/d (devir/dakika) serbest hızdan daha düşük çalışma hızına sahip destekleme pedlerini kullanmayın.

iş istasyonları

Alet, bir el aleti olarak kullanılmak üzere tasarlanmıştır. Aletin her zaman sabit bir zemin üzerinde ayakta durarak kullanılması önerilir. Operatör herhangi bir konumda durabilir, ancak bu tür bir kullanımdan önce, makineyi elleriyle sıkıca kavramış durumda ve ayakları sabit zeminde güvenli bir pozisyonda durmalı ve zımpara makinesinin bir tork reaksiyonu geliştirebileceğinin bilincinde olmalıdır. Bkz. “İşletim Talimatları” bölümü.

Aleti Servise Alma

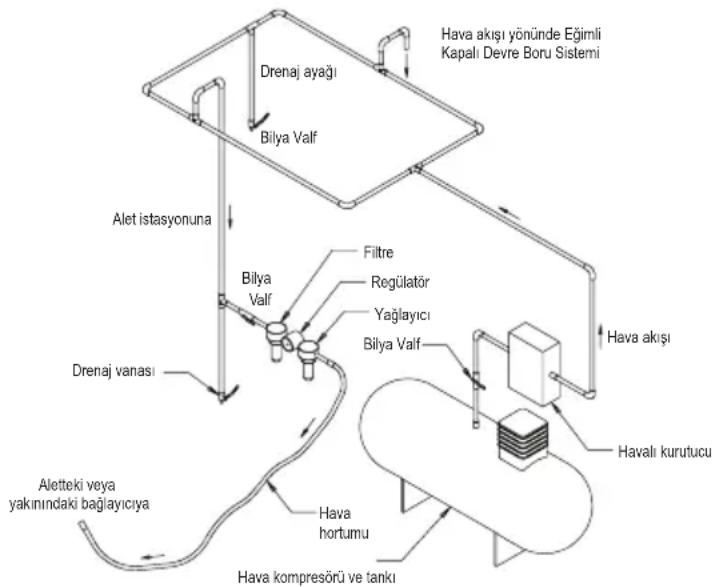

Alet, kol tam basılı durumda çalışırken, 6,2 bar (90 psig) değerinde ölçülen bir hava basıncını verecek, temiz bir yağlanmış hava beslemesi kullanın. Onaylanmış 10 mm (3/8 inç) x 8 m (25 ft) maksimum uzunlukta bir hava yolunun kullanılması önerilir. Aletin hava beslemesine Şekil 1'de gösterilen biçimde bağlanması önerilir.

Aleti hava yolu sistemine, ulaşılması ve çalıştırılması kolay hava kesme valfini dahil etmeden bağlamayın. Hava beslemesi yağlanmalıdır. Bir hava filtresi, regülatör ve yağlayıcının (FRL) Şekil 1'de gösterilen biçimde kullanılması, bu, alete doğru basınçta temiz, yağlanmış hava sağlayacağından, önemle tavsiye edilir. Bu ekipmanın ayrıntılarını tedarikçinizden edinebilirsiniz. Bu tür bir ekipman kullanılmıyorsa, alet manuel olarak yağlanmalıdır

Aleti manuel olarak yağlamak için, hava yolu bağlantısını kesin ve Fuji Kosan FK-20, Mobil ALMO 525 veya Shell TORCULA® 32 gibi uygun bir pnömatik motor yağından 2 ila 3 damlayı makinenin (giriş) hortum ucuna damlatın. Aleti hava beslemesine tekrar bağlayın ve havanın yağı sirküle etmesi için, birkaç saniye yavaşça çalıştırın. Alet sık kullanılıyorsa, her gün veya alet yavaşlamaya veya güç kaybetmeye başladığında yağlayın.

Aletteki hava basıncının, aletin çalışması sırasında 6,2 bar (90 psig) olması önerilir. Alet daha düşük basınçlarda da çalışabilir, ancak basınç asla 6,2 bar (90 psig) değerini aşmamalıdır.

İşletim Talimatları

1) Bu aleti kullanmadan önce tüm talimatları okuyun. Tüm operatörler, aletin kullanımı konusunda tam eğitimli ve bu güvenlik kurallarının farkında olmalıdır. Tüm servis ve onarım çalışmaları eğitimli personel tarafından yürütülmelidir.
2) Aletin hava beslemesi ile olan bağlantısının kesildiğinden emin olun. Uygun bir zımpara seçin ve destekleme pedine sabitleyin. Zımparayı, destekleme pedinin üzerinde dikkatle ortalayın.
3) Bu aleti kullanırken gerekli güvenlik donanımını mutlaka kullanın.
4) Zımparalama işlemi sırasında, aleti her zaman önce işin üzerine yerleştirin ve sonra çalış-

tırın. Aleti her zaman işin üzerinden kaldırdıktan sonra durdurun. Bu, zımparanın aşırı hızı nedeniyle çalışma alanında kanal açılmasını önleyecektir.

5) Zimpara makinesine giden hava beslemesini, zimpara veya destekleme pedini her takma, ayarlama veya sökme işlemi öncesinde çıkartın.

6) Ayaklarını ve/veya pozisyonunuzu her zaman sıkıca sabitleyin ve zımpara makinesinin oluşturabileceği tork reaksiyonuna karşı dikkatli olun.

7) Sadece doğru yedek parçaları kullanın.

8) Zimparalanacak malzemenin hareketini önlemek için her zaman sıkıca sabitlenmiş olmasını sağlayın.

9) Hortumu ve bağlantı parçalarını, aşınmaya karşı düzenli aralıklarla kontrol edin. Aleti hortumundan tutarak taşımayın; aletin, hava beslemesi bağlı durumda taşünirken çalışmaya başlamasını önlemek için her zaman dikkatli olun.

10) Toz, kolayca tutuşabilir. Vakumlu toz toplama torbası her gün temizlenmeli veya yenilenmelidir. Torbanın temizlenmesi veya yenilenmesi, optimum performans da sağlar.

11) Önerilen maksimum hava basıncını aşmayın. Güvenlik ekipmanlarını önerilen şekilde kullanın.

12) Aletin elektrik yalıtımı bulunmamaktadır. Elektrik akımı, doğal gaz boruları, su boruları, vb. ile temas etme olasiliğının bulunduğu yerlerde kullanmayın. İşlem öncesin

13) Aletin hareketli parçalarının giysiler, kordonlar, saçlar, temizlik bezleri, vb. ile dolaşmamasına dikkat edin. Dolaştığı takdirde, vücudun üzerinde çalışılan işe ve makinenin hareketli parçalarına doğru çekilmesine ve son derece tehlikeli bir duruma neden olacaktır.

14) Kullanım sırasında ellerinizi dönen pedden uzak tutun.

15) Alet arızalı çalışıyor görünümündeyse, derhal kullanmayı sona erdirin ve servis ve onarımını ayarlayın.

16) İnsan veya cisimleri zımpara veya ped kaybından koruma tedbirlerini almadan, aletin serbest hızda çalışmasına izin vermeyin.

Ürün Konfigürasyonu/Özellikler: 12.000 d/d (rpm) Rastgele Orbital Zimparalama Makinesi

Yörünge	Destek Ebadı mm (inç)	Vakum Tipi	Model No.	Ürün Net Ağırlığı kg (pound)	Yükseklik mm (inç)	Uzunluk mm (inç)	Güç watt (Beygir Gücü - HP)	Hava Tüketimi LPM (scfm)	*Gürültü Seviyesi dBA	*Titreşim Seviyesi m/s^2	*Belirsizlik K m/s^2
2,5 mm (3/32 inç)	77 mm (3 inç)	Vakumsuz RO	OS325NV 0,51 (1,12)		78,7 (3,10)	124,3 (4,90)	209 (0,28)	481 (17) 76	5,3,04 0,80
		Merkezi Vakum	ROS325CV	0,57 (1,26)	78,7 (3,10)	186,2 (7,30)	209 (0,28)	481 (17) 74	5,3,20 0,81
		Kendiliğinden Vakumlu	ROS325DB	0,59 (1,30)	78,7 (3,10)	190,1 (7,05)	209 (0,28)	481 (17) 84	5,2,66 0,76
5,0 mm (3/16 inç)	77 mm (3 inç)	Vakumsuz RO	OS350NV 0,60 (1,33)		85,0 (3,35)	124,3 (4,90)	209 (0,28)	481 (17) 74	0,2,70 1,40
		Merkezi Vakum	ROS350CV	0,66 (1,47)	85,0 (3,35)	186,2 (7,30)	209 (0,28)	481 (17) 76	0,2,30 1,20
		Kendiliğinden Vakumlu	ROS350DB	0,68 (1,51)	85,0 (3,35)	190,1 (7,05)	209 (0,28)	481 (17) 88	0,2,80 1,40
Gürültü testi, EN ISO 15744:2008 – Elektrikli olmayan şarlı/pilli el aletleri – Gürültü ölçüm kodu – Mühendislik yöntemi (kademe 2) ve bir iş istasyonunda ve ses güç seviyesinden kaynaklanan diğer belirli pozisyonlarda emisyon ses basıncı seviyelerinin Akustik –makine ve ekipmanın yaydığı gürültü– Belirlenmesi EN ISO 11203:2009 uyarınca gerçekleştirilmiştir.Titreşim testi EN ISO 28927-3, Taşınabilir elektrikli el aletleri –Titreşim emisyonunu değerlendirme test yöntemi– uyarınca gerçekleştirilmiştir.Bölüm 3: Cilalama makineleri ve döner, orbital ve rastgele orbital zımparalama makineleri.

Teknik özellikler ön-ihbarsız değiştirilebilir.

*Tabloda belirtilen değerler, belirtilen kural ve standartlara uyumlu laboratuvar testlerinden alınmıştır ve risk değerlendirmesi için yeterli değildir. Belirli bir iş yerinde ölçülen değerler, beyan edilen değerlerden daha yüksek olabilir. Fiili maruziyet değerleri ve risk miktarı veya bireyin yaşadığı hasar, duruma özeldir ve çevreleyen ortama, bireyin çalışma şekline, işlenen belirli malzemeye, iş istasyonunun tasarımına ve maruziyet süresine ve kullanıcıının fiziksel koşullarına dayanır. KWH Mirka, Ltd., herhangi bir bağımsız risk değerlendirmesinde fiili maruziyet değerleri yerine beyan edilen değerleri kullanmanın doğurabileceği sonuçlardan sorumlu tutulamaz.

Mesleki sağlık ve güvenlik bilgilerine ilişkin ayrıntılı veriler, aşağıdaki web sitelerinde mevcuttur:

Sorun Giderme Kılavuzu

Belirti Olası Neden	Çözüm
Düşük Güç ve/veya Düşük Serbest Hız	Yetersiz Hava Basıncı Alet serbest hızda çalışırken, Zımparalama Makinesinin Girişindeki hava hattı basıncını kontrol edin. 6,2 bar (90 psig/620 kPa) olmalıdır.
	Tıkalı Ses Emici(ler) Ses Emicinin çıkarılması için, bkz. “Gövde Demontajı” bölümü. Ürün 38 Ses Emici, temiz, uygun bir temizlik solüsyonuyla tüm kirletici maddeler ve engeller giderilinceye dek geri yıkanabilir. Ses Emici tam olarak temizlenemiyorsa yenisiyle değiştirin. Ürün 39 Ses Emici Ek Parçasını yenisiyle değiştirin (Bkz. “Gövde Montajı” Bölümü).
	Tıkalı Giriş Eleği Giriş Eleğini temiz, uygun bir temizleme solüsyonu ile temizleyin. Elek temizlenmiyorsa, yenisiyle değiştirin.
	Bir veya daha fazla sayıda Aşınmış veya Kırık Vana	Komple yeni bir vana setini monte edin (doğru işletim için tüm vanalar değiştirilmelidir). Tüm vanaları kaliteli bir pnömatik alet yağı ile kaplayın. Bkz. “Motor Demontajı” ve “Motor Montajı”.
	Motor Gövdesinde, normal hava tüketiminden daha yüksek ve normal hızdan daha düşük değerlerle kendini gösteren dahili hava sızıntısı.	Gerekli Motor hizalamasını ve Kilit Halkası bağlantısını kontrol edin. Kilit Halkası olduğundaki hasarlı O-Halkasını kontrol edin. Motor Takımını Sökün ve Motor Takımını Tekrar Monte Edin. Bkz. “Motor Demontajı” ve “Motor Montajı”.
	Motor Parçaları Aşınmış Motoru revizyonından geçirin. Yetkili Mirka Servis Merkezi ile irtibat kurun.
	Aşınmış veya kırık Mil Rulmanları Aşınmış veya kırık rulmanları değiştirin. Bkz. “Denge Şaftı ve Mil Demontajı” ve “Mil Rulmanları, AirSHIELDTM ve Denge Şaftı Montajı”.
Hız Kumandası ve/veya Subap Gövdesi yoluyla hava sızıntısı.	Kirli, kırık veya bükülmüş Vana Yayı, Vana veya Vana Yatağı.	Aşınmış veya hasarlı parçaları sökün, kontrol edin ve yenileriyle değiştirin. Bkz. “Gövde Demontajı” bölümünde Adım 2 ve 3 ile “Gövde Montajı” bölümünde Adım 2 ve 3.
Titreşim/Düzensiz Çalışma	Hatalı Ped Sadece makine için tasarlanmış Ped Ebatlarını ve Ağırlıklarını kullanın.
	Arayüz pedinin veya diğer materyalin eklenmesi	Sadece makine için tasarlanmış zımpara ve/veya arayüzü kullanın. Zımparalama Pedinin yüzüne, Ped ve Zımparalama Makinesi ile birlikte kullanım için özel olarak tasarlanmamış herhangi bir şey eklemyin.
	Uygun olmayan şekilde yağlama veya yabancı kirlerin birikimi.	Zımparalama Makinesini demonte edin ve uygun bir temizleme solüsyonunda temizleyin. Zımparalama Makinesini monte edin. (Bkz. “Servis Kılavuzu”)
	Aşınmış veya kırık Arka veya Ön Motor Rulman(lar)	Aşınmış veya kırık rulmanları değiştirin. Bkz. “Motor Demontajı” ve “Motor Montajı”.
	Vakumlu makinelerde, düz bir yüzeyin üzerinde zımparalama yaparken kullanılan çok fazla vakum, pedin zımparalama yüzeyine yapışmasına neden olabilir.	DB makinelerde, ped ve kılıf arasındaki boşluğu artırmak için, ped miline ekstra pul(lar) ekleyin. CV makinelerde, vakumu vakum sistemi yoluyla azaltın ve/veya pede ekstra pul(lar) ekleyin.
