INSTRUKCJA OBSŁUGI ROS 325CV Mirka
pl Instrukcja obsługi 84
Deklaracja zgodnościKWH Mirka Ltd.66850 Jeppo, Finlandianiniejszym oświadcza, że produkt,Szlifierka Mimośrodowa, 77 mm (3 cale), 12 000 obr./min (patrz „Konfiguracja i specyfikacje produktu”, tabela dotycząca niniejszego modelu), którego dotyczy niniejsza deklaracja, jest zgodny z wymaganiami poniższych standardów oraz innych dokumentów normatywnych EN ISO 15744:2008. Urządzenie jest zgodne z wymaganiami dyrektywy 89/392/EWG z późniejszymi zmianami wprowadzonymi wraz z dyrektywami 91/368/EWG, 93/44/EWG, 93/68/EWG oraz dyrektywą konsolidująca 2006/42/WE.Jeppo 21.08.2014MIRKA Miejsce i data wydania Firma Stefan Sjöberg, Wiceprezes Wykonawczy | |||
| Instrukcje dla operatorówZawiera następujące rozdziały: Przeczytaj i zastosuj, Właści-we użytkowanie narzędzia, Stanowiska robocze, Serwisowanie urządzenia, Instrukcje dot. użytkowania, Konfiguracja i specyfikacje produktu, Rysunki części, Wykaz części, Częścizamienne do szlifierki, Poradnik rozwiązywania problemów | Ważne!Przed przystąpieniem do montażu, użytkowania, serwisowania lub naprawy narzędzia, należy zapoznać się z niniejszą instrukcją.Przechowuj instrukcję w bezpiecznym, łatwo dostępnym miejscu i zachowaj ją do wykorzystania w przyszłości. | ![]() | |
| Producent/DystrybutorkWMirka Ltd.66850 Jeppo, FinlandiaTel.: + 358 20 760 2111Faks: +358 20 760 2290 | Wymagane środki ochrony osobistejOkulary ochronne Maski oddechoweRękawice ochronne Ochronniki słuchu | ||
| Rekomendowany dopływ powietrza Minimalny rozmiar10 mm 3/8 cala | Rekomendowana maksymalna długość węża8 metrów 25 stóp | Ciśnienie powietrzaMaksymalne ciśnienie robocze 6,2 bara 90 psigRekomendowane minimum nie dotyczy nie dotyczy | |
Przeczytaj i zastosuj
1) Ogólne przepisy dotyczące bezpieczeństwa i higieny pracy (Część 1910, OSHA 2206), wydane przez : Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Kodeks bezpieczeństwa dla przenośnych narzędzi pneumatycznych (ANSI B186.1) wydany przez: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Centralne przepisy rządowe oraz przepisy lokalne
Właściwe użytkowanie narzędzia
Szlifierka została zaprojektowana do szlifowania wszystkich rodzajów materiału tj. metali, drewna, kamienia, tworzyw sztucznych itp. przy wykorzystaniu opracowanych do tego celu materiałów ściernych. Nie używaj szlifierki do celów innych niż wyszczególnione bez konsultacji z producentem lub autoryzowanym dystrybutorem. Nie używaj podkladek, których prędkość robocza jest mniejsza niż 12 000 obr./min.
Stanowiska robocze
Narzędzie wymaga sterowania ręcznego. Podczas pracy z urządzeniem zaleca się stać stabilnie na twardym podłożu. Maszynę można obsługiwać w każdej pozycji, jednak przed każdym uruchomieniem operator powinien ustawić się w stabilnej pozycji i mocno uchwycić urządzenie, będąc świadomym ryzyka wystąpienia reakcji momentu obrotowego. Patrz rozdział „Instrukcje dot. użytkowania”
Serwisowanie urządzenia
Podczas pracy narzędzia przy maksymalnym obniżeniu dźwigni, należy zapewnić nawiew czystego, naolejonego powietrza bezpośrednio do łącznika i przewodu powietrza, które zapewni mu miarowe ciśnienie 6,2 bara (90 psig). Zaleca się stosowanie za- twierdzonego przewodu powietrzao wymiarach 10 mm (3/8 cala) x 8 m (25 stóp) Zaleca się podłączyć narzędzie do urządzenia doprowadzającego powietrze w sposób pokazany na Rys. 1. Nie należy podłącać narzędzia do systemu doprowadzającego powietrze, nie mając swobodnego dostępu do zaworu zamykają- cego. Nawiewane powietrze powinno być naolejone. Zaleca się użycie filtra powietrza, regulatora oraz smarownicy (FRL) zgodnie z Rys. 1, w celu zapewnienia dopływu do narzędzia czystego, naolejonego powietrza pod odpowiednim ciśnieniem. Szczegóły dotyczące niniejszego wyposażenia można uzyskać u lokalnego dystrybutora. W przypadku braku takiego systemu, narzędzie powinno być naolejane ręcznie.
W tym celu należy odłączyć przewód powietrza i zaaplikować na wlocie węża od 2 do 3 kropli odpowiedniego oleju do silników pneumatycznych, takiego jak na przykład Fuji Kosan FK-20, Mobil ALMO 525 lub Shell TORCULA® 32. Następnie należy ponownie podłączyć narzędzie do systemu dostarczającego powietrze i włączając je na kilka sekund na wolne obroty pozwolić, aby powietrze rozprowadziło olej. W przypadku częstej eksploatacji, urządzenie należy naolejać codziennie lub wówczas, gdy traci ono na mocy. Podczas pracy narzędzia zaleca się utrzymywanie ciśnienia powietrza na poziomie 6,2 bara (90 psig). Narzędzie może pracować przy niskich wartościach ciśnienia dostarczanego powietrza, jednak nigdy nie powinno ono przekraczać 6,2 bara (90 psig).
Instrukcje dot. użytkowania
1) Przed rozpoczęciem pracy z narzędziem uważnie przeczytaj instrukcję. Każdy użytkownik musi zostać w pełni przeszkolony w zakresie eksploatacji narzędzia oraz musi znać przedstawione w podręczniku zasady bezpieczeństwa. Wszystkie czynności serwisowe i naprawcze powinny być wykonywane przez przeszkolony do tego celu personel.
2) Upewnij się, że urządzenie jest odłączone od systemu dostarczającego powietrze. Wybierz odpowiedni materiał ścierny i przymocuj go do podkładki. Ostrożnie wycentruij materiał ścierny na krążku.
3) Podczas pracy z narzędziem zawsze korzystaj z wymaganych akcesoriów ochronnych.
4) Przed włączeniem urządzenia i rozpoczęciem prac szlifierskich przystaw narzędzie do obrabianego materiału. Przed wyłączeniem urządzenia upewnij się, że jest ono odsunięte od obrabianego materiału. Takie podejście zapobiegnie
powstawaniu żłobień związanych z nadmierną prędkością działania materiału ściernego.
5) Przed zdjęciem, regulacją lub dopasowaniem podkładki oraz krążków ściernych, zawsze odcinaj dopływ powietrza.
6) Podczas pracy przyjmuj stabilną pozycję i mocno trzymaj urządzenie, mając na uwadze ryzyko wystąpienia reakcji momentu obrotowego.
7) Używaj jedynie zatwierdzonych części zamiennych.
8) Upewnij się, że obrabiany materiał jest stabilny i nie porusza się.
9) Regularnie sprawdzaj przewody i łączniki pod kątem zużycia. Nie przenoś narzędzia trzymając je za przewód; nie wolno dopuścić do uruchomienia narzędzia podczas przenoszenia go przy podłączonym systemie doprowadzania powietrza.
10) Pył jest wysoce łatwopalny. Worek na pył powinien być codziennie czyszczony lub wymieniany. Czyszczenie lub wymiana worka na pył wpływa na optymalizację działania urządzenia.
11) Nie dopuszczaj do przekroczenia maksymalnego rekomendowanego poziomu ciśnienia powietrza. Korzystaj ze środków ochrony osobistej zgodnie z zaleceniami.
12) Narzędzie nie jest zaizolowane. Nie używaj narzędzia w miejscach, gdzie istnieje ryzyko kontaktu z elementami będącymi pod napięciem, rurami z gazem i/lub wodociągami. Przed rozpoczęciem operacji, sprawdź miejsce wykonywania pracy.
13) Należy zwrócić szczególną uwagę, aby ubranie, włosy, sznurowadła czy też ścierki nie wpłatały się w ruchome części urządzenia. W przypadku wplotania się w/w przedmiotów w ruchome komponenty, maszyna może zostać przyciągnięta w kierunku ciała użytkownika i spowodować ryzyko poważnego urazu.
14) Trzymaj ręce w bezpiecznej odległości od obracającej się podkładki.
15) Jeżeli narzędzie wydaje się nie działać poprawnie, należy natychmiast przerwać pracę i skontaktować się z serwisem w celu dokonania naprawy.
16) Nie dopuszczaj do swobodnego działania urządzenia bez podjęcia środków ostrożności względem ochrony osób lub przedmiotów przed oderwaniem się podkładki lub materiału ściernego.

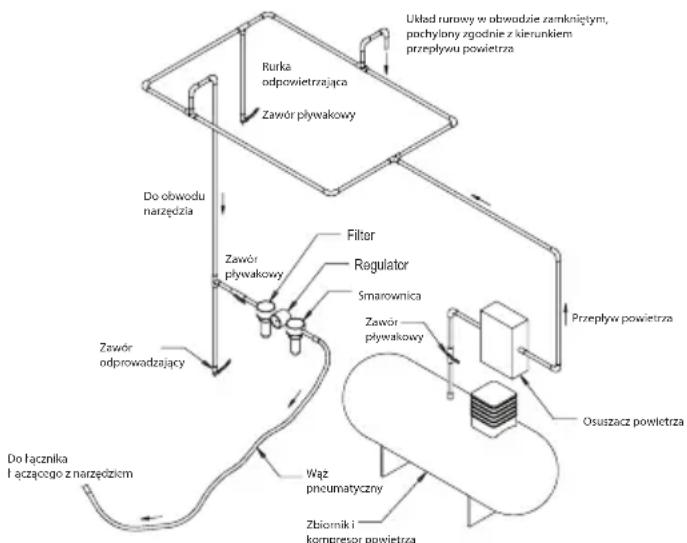

Konfiguracja i specyfikacje produktu Szlifierka mimośrodowa 12 000 obr./min
| Obrót | Rozmiar podkładki mm (cale) | Rodzaj odsysania próżniowego | Numer modelu | Waga produktu netto w kg (w funtach) | Wysokość mm (cale) | Długość mm (cale) | Moc (HP) | Zużycie powietrza l/min (stopy sześcienne/min) | *Poziom hałasu dBA | *Poziom wibracji m/s2 | *Współczynnik niepewności K m/s2 |
| 2,5 mm (3/32 cala) | 77 mm (3 cale) | Non-Vacuum (brak systemu odsysania pyłu) | ROS325NV | 0,51 (1,12) | 78,7 (3,10) | 124,3 (4,90) | 209 (0,28) | 481 (17) 76 | ,5 3,04 0,80 | ||
| Central Vacuum (centralne odsysanie pyłu) | ROS325CV | 0,57 (1,26) | 78,7 (3,10) | 186,2 (7,30) | 209 (0,28) | 481 (17) 74 | ,5 3,20 0,81 | ||||
| Self-Gen Vacuum (samoczynny system odsysania pyłu) | ROS325DB | 0,59 (1,30) | 78,7 (3,10) | 190,1 (7,05) | 209 (0,28) | 481 (17) 84 | ,5 2,66 0,76 | ||||
| 5,0 mm (3/16 cala) | 77 mm (3 cale) | Non-Vacuum (brak systemu odsysania pyłu) | ROS350NV | 0,60 (1,33) | 85,0 (3,35) | 124,3 (4,90) | 209 (0,28) | 481 (17) 74 | ,0 2,70 1,40 | ||
| Central Vacuum (centralne odsysanie pyłu) | ROS350CV | 0,66 (1,47) | 85,0 (3,35) | 186,2 (7,30) | 209 (0,28) | 481 (17) 76 | ,0 2,30 1,20 | ||||
| Self-Gen Vacuum (samoczynny system odsysania pyłu) | ROS350DB | 0,68 (1,51) | 85,0 (3,35) | 190,1 (7,05) | 209 (0,28) | 481 (17) 88 | ,0 2,80 1,40 | ||||
| Pomiar hałasu został przeprowadzony zgodnie z wymogami standardu EN ISO 15744:2008 dotyczącego sterowanych ręcznie narzędzi z napędem nieelektrycznym – pomiar hałasu – metoda techniczna (klasa 2) oraz normy EN ISO 11203:2009 dotyczącej akustyki – Hałas emitowany przez maszyny i urządzenia – Wyznaczanie poziomów ciśnienia akustycznego emisji na stanowisku pracy i w innych określonych miejscach na podstawie poziomu mocy akustycznej.Pomiar wibracji został przeprowadzony zgodnie z wymogami normy EN ISO 28927-3, Narzędzia z napędem – Metody badawcze określenia emisji drgań – Część 3: Polerki oraz szlifierki rotacyjne, orbitalne i orbitalne specjalne | |||||||||||
Dane specyfikacji technicznych mogą ulec zmianie bez wcześniejszego powiadomienia.
*Wartości podane w tabeli pochodzą z testów laboratoryjnych przeprowadzonych zgodnie z podanymi kodami i standardami i nie stanowią wystarczającego materiału do dokonania dostatecznej oceny ryzyka. Wartości zanotowane w miejscu pracy mogą być wyższe niż wartości deklarowane. Faktyczne wartości oraz ryzyko związane z zagrożeniem dla operatora różnią się w zależności od danej sytuacji. Ma na nie wpływ otaczające środowisko, sposób pracy, rodzaj obrabianego materiału, organizacja stanowiska pracy, jak również czas, w którym użytkownik ma kontakt z urządzeniem, a także jego kondycja fizyczna. KWH Mirka, Ltd. nie ponosi odpowiedzialności za konsekwencje stosowania wartości deklarowanych, zamiast faktycznych wartości wystawienia użytkownika na działanie szkodliwych czynników określonych w indywidualnej analizie ryzyka.
Dodatkowe informacje na temat bezpieczeństwa i higieny pracy można uzyskać na następujących stronach internetowych: https://osha.europa.eu/en (Europa) http://www.osha.gov (USA)
Poradnik rozwiązywania problemów
| Objawy Możliwa przyczyna Rozwiązanie | ||
| Mała moc i/lub niska swobodna prędkość | Zbyt małe ciśnienie powietrza Sprawdź ciśnienie na instalacji doprowadzającej powietrze do szlifierki, pozostawiając urządzenie włączone i działające na swobodnej prędkości. Ciśnienie musi wynosić 6,2 bara (90 psig/620 kPa). | |
| Zapchany tłumik/tłumiki Informacje na temat demontażu tłumika znajdziesz w rozdziale „Demontaż Obudowy”. W celu usunięcia zanieczyszczeń i niedrożności tłumika (Art. nr 38) można go przeplukiwać odpowiednim płynem czyszczącym. Jeśli tłumika nie można wyczyścić, należy go wymienić. Wymiana Art. nr 39, zakładanie tłumika (Patrz rozdział „Montaż Obudowy”). | ||
| Zatkany filtr wlotu powietrza Przeczyść filtr wlotu powietrza odpowiednim środkiem czyszczącym. Jeśli nie uda Ci się wyczyścić filtra, wymień go. | ||
| Łopatka lub łopatki wirnika uległy zużyciu lub zniszczeniu | Zamontuj kompletny zestaw łopatek (dla zapewnienie optymalnego działania, wymienione muszą zostać wszystkie łopatki). Nasmaruj wszystkie łopatki dobrej jakości olejem do narzędzi pneumatycznych. Patrz „Demontaż Silnika” i „Montaż Silnika”. | |
| Wewnętrzny przeciek powietrza w obudowie silnika, które wynikiem jest wyższe niż zwykle zużycie powietrza i mniejsza niż zwykle prędkość obrotowa. | Sprawdź umiejscowienie silnika i zamocowanie pierścienia mocującego. Upewnij się, że nie został uszkodzony o-ring w wyżlobieniu pierścienia mocującego. Wyjmij silnik i przeprowadź ponowny montaż silnika. Patrz „Demontaż Silnika” i „Montaż Silnika”. | |
| Zużyte części silnika Przeprowadź przegląd silnika. Skontaktuj się z autoryzowanym centrum serwisowym firmy Mirka. | ||
| Zużyte lub zniszczone wrzeciona łożyskowane | Uszkodzone lub zużyte łożyska podlegają wymianie. Patrz rozdziały „Demontaż stabilizatora wałka i wrzeciona” oraz „Montaż łożysk wrzeciona, osłony AirSHIELDTM oraz stabilizatora wałka”. | |
| Przeciek powietrza w regulatorze prędkości i/lub trzpieniu zaworu. | Zanieczyszczona, zniszczona lub wygięta sprężyna zaworu, zawór lub gniazdo zaworu. | Wszystkie zużyte lub zniszczone części należy zdemontować, sprawdzić i wymienić. Patrz kroki 2 i 3 w rozdziałach „Demontaż Obudowy” oraz „Montaż Obudowy”. |
| Drgania/trudności podczas pracy | Żle dobrana podkładka Korzystaj wyłącznie podkładek o rozmiarze i wadze przeznaczonej do użytku z tą maszyną. | |
| Dodatkowe wykorzystanie przekładki lub innego materiału | Korzystaj wyłącznie z przekładek i materiałów ściernych przeznaczonych do użytku z tą maszyną. Nie podłączaj do talerza szlifierskiego żadnego produktu, który nie został zaprojektowany do użytku z niniejszą szlifierką. | |
| Nieprawidłowe smarowanie lub nagromadzenie zanieczyszczeń. | Zdemontuj szlifierkę i przeczyść części odpowiednim środkiem czyszczącym. Przeprowadź ponowny montaż szlifierki. (Patrz „Instrukcja serwisu technicznego”) | |
| Zużyte lub zniszczone tylne lub przednie łożysko(a) | Uszkodzone lub zużyte łożyska podlegają wymianie. Patrz „Demontaż Silnika” i „Montaż Silnika”. | |
| W przypadku urządzeń wyposażonych w instalację próżniowego odsysania pyłu, zdarza się, że podczas szlifowania płaskich powierzchni zbyt duża moc odsysania powoduje przytwierdzenie nakładki szlifierskiej do szlifowanej powierzchni. | W przypadku urządzeń DB (z samoczynnym systemem odsysania pyłu), podłoź dodatkową podkładkę(i) pomiędzy wrzeciono a talerz polerski, aby zwiększyć odstęp pomiędzy talerzem a osłoną. W przypadku urządzeń CV (z centralnym systemem odsysania pyłu), zmniejsz moc regulując instalację odsysania próżniowego i/lub podłoź dodatkową podkładkę(i) pod talerz. | |
Miejsce i data wydania Firma Stefan Sjöberg, Wiceprezes Wykonawczy
