MANUALE UTENTE PROS 680CV Mirka

it Istruzioni per l'uso. 107

ja 操作に閲る指示. 115

ko 123

Dichiarazione di conformità

Mirka Ltd, 66850 Jeppo, Finlandia

dichiara sotlo la propria responsabilita che i prodotti Mirka (indicati di seguito e nella tabella "Dati tecnici" per il modello corrispondente) a cui si riferisce la presente dichiarazione sono conformi alla(e) seguente(i) normativa(e): EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 ed EN ISO 28927-3:2009. Ai sensi della Direttiva 2006/42/CE.

Prodotti: Mirka PROS 150 mm (6"), 125 mm (5")

Jeppo, 12/08/21

Luogo e data

MIRKA

Produttore/fornitore

Mirka Ltd

66850 Jeppo, Finlandia

Tel [phone]

Fax [phone]

www.mirka.comStefan Sjö

Traduzione delle istruzioni originali Ci riserviamo il diritto di apportare modifiche a questo manuale alla preavviso.

Importante

Leggere attendentamente le norme di sicurezza e le istruzioni per l'uso prima di installare, utilizzare o sottoporre a manutenzione l'utensile. Conservare le istruzioni in un luogo sicuro e lavoramente accessibile. Consultare e atteneri alle normative nazionali e locali.

Dispositivo di protezione individuale richiesto

Leggere il manuale dell'operaatore

Indossare occhiali protettivi

Indossare cuffie protettive

Indossare guanti protettivi

Indossare mascherina respiratoria

Simboli

C

Conforme alle normative UE rilevanti

EAC

Conforme ai requisiti per la conformità in Eurasia

Conforme ai requisiti per la conformitate in Serbia

UK CA

Conformé ai regolamenti rilevanti nel Regno Unito

Avvertenza: Situazione potenzialmente pericolosa che può provocare gravi lesionsi personali o morte e/o danni alle cose.

• Attenzione: Situazione potenzialmente pericolosa che può provocare lesioni personali di lieve o moderata, in cui entità e/o danni alle cose.

Normative di riferimento

• General Industry Safety & Health Regulations, part 1910, OSHA 2206, available from: Superintendent of Documents; Government Printing Office; Washington DC 20402
  Codice di sicurezza per gli utensili pneumatici portatili, ANSI B186.1, disponibile presso: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
  Normative nazionali e locali

AVVERTENZA

• Indossare sempre i dispositivi di protezione individuale richiesti secondo le istruzioni del produttore e le norme locali/nazionali durante l'uso dell'utensile.
  Nonutilzzare mai un utensile elettrico in caso di stanchezza o suo t'effetto di farmaci, sostenze alcoliche o stupefacenti.
• Consultare sempre la Scheda di Dati di Sicurezza (MSDS) della superficie di lavoro.
  Utilizzare sempre un sistema di estrazione della polvere con l'utensile per ridurre al minimo le polveri pericolose.
• Non sporgersi mai. Tenere i piedi ben appoggiati e mantenere sempre un buon equilibrio.
  Non indossare indumenti larghi o gioielli. Tenere lontani capelli, indumenti e quanti dalle parti mobili.
• Indumenti larghi, gioielli o capelli lunghi potrebbero rimanere impigliati nelle parti mobili.
• In caso di dolori alle mani oppure ai polsi, interrompere immediatamente il lavoro e consultare un medico.
• I movimenti ripetitivi e l'esposizioneccessiva alle vibrationi possono provocare lesioni a mani, polsi e braccia.
  Nonutilzzare mgl utensil elettrici in atmosefere esplose, cioe in presenza di liquidi, gas o polveri inflammabili.
  Lutensile non e isolato elettricamente. Prima di utilizzare l'utensile, verificare l'eventuale presenza di linee elettriche, condutture del gas ecc. nell'area di lavoro.

ATTENZIONE

• Prevenir l'avviamento accidentale dell'utensile.
• Rimuovere la chiave dal platorello prima di collegare l'utensile all'alimentazione dell'aria.
• Mantenere l'area di lavoro pulita e ben illuminata.
• Verificare sempre che il pezzo da levigare sia fissato saldamente in posizione.
• Scollegare sempre l'alimentazione dell'aria prima di sostituire l'abrasivo.

Ulteriori avverenze per la sicurezza

Leggere attentamente le istruzioni prima di utilizzare l'utensile. Tutti gli operatori devono essere perfettamente addestrati all'uso e devono conoscere queste norme di sicurezza.
- Tutti gli interventi di manutenzione devono essere effettuali da personale addestrato. Per l'assistenza, rivolgersi a un centro di assistenza autorizzato Mirka!
- Indossare sempre i dispositivi di protezione individuale richiesti (vedere Avvertenze).
L'operatore deve sempre assumere una posizione sicura, con una salda presa e un buon appoggio sui piedi.
- Verificare sempre che il pezzo da levigare sia fissato saldamente in posizione.
- Verificare regolarmente che l'utensile, il platorello, il tubo e le guarnizioni non siano usurati.
- Prestare sempre la massima attenzione durante il lavoro. Non trasportare, conservare o lasciare mai l'utensile incustodito con l'alimentazione dell'aria collegata.
Il sacco di raccolta della polvere deve essere pulito o sostituito quotidianamente. La polvere cui èsere altamente infiammabile. Inoltre, pulendo o sostituendo il sacco si garantisco le massime prestazioni dell'utensile.
Non superare la pressione dell'aria massima raccomandata di 6,2 bar (90 psig).
- Prestare attenzione affinché indumenti, cravatte, capelli, stracci ecc. non possano impigliarii nelle parti mobili dell'utensile con seguente rischio di gravi leSIONi personali.
- Tenere lontane le mani dal platorello durante l'uso.
In caso di malfunzionamento, smettere immediamente di utilizzare l'utensile e ripararlo o sostuirlo.
Scollegare sempre l'alimentazione dell'aria prima di sostituire l'abrasivo. Prestare attenzione a fissare correttamente e centrare l'abrasivo sul platorello.

Dati tecnici

						680CV/NV650C
Orbita	2,5 mm	5 mm	8 mm	2,5 mm	5 mm	8 mm
						CentralCentralCentralCentralNonTi
Dimensioni del platorello	Ø 125 mm	Ø 125 mm	Ø 125 mm	Ø 150 mm	Ø 150 mm	Ø 150 mm
Peso netto del pro-dotto	0,89 kg	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Altezza	102 mm	102 mm	102 mm	102 mm	102 mm	102 mm
Lunghezza	229 mm	229 mm	229 mm	229 mm	229 mm	229 mm
Velocità	12.000 giri/min	12.000 giri/min	12.000 giri/min	12.000 giri/min	12.000 giri/min	12.000 giri/min
Livello di rumorosi-tà	CV:	CV:76 dB(A)	CV:78 dB(A)	CV:75 dB(A)	CV:76 dB(A)	CV:77 dB(A)
Livello di rumorosi-tà	NV:75 dB(A)	NV:75 dB(A)	NV:77 dB(A)	NV:75 dB(A)	NV:76 dB(A)	NV:74 dB(A)
Potenza	270 W	270 W	270 W	270 W	270 W	270 W
Consumo d'aria	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Livello divibrazio-ni *	2,8 m/s2	2,4 m/s2	3,8 m/s2	2,3 m/s2	3,2 m/s2	3,4 m/s2
Incertezza della misurazione del livello di vibra-zioni K*	0,8 m/s2	0,8 m/s2	0,9 m/s2	0,7 m/s2	0,8 m/s2	0,8 m/s2

PROS	550DB	580DB	625DB	650DB	680DB
Orbita	5 mm	8 mm	2,5 mm	5 mm	8 mm
Tipodi aspirazione	Self-generated	Self-generated	Self-generated	Self-generated	Self-generated
Dimensioni del platorello	Ø 125 mm	Ø 125 mm	Ø 150 mm	Ø 150 mm	Ø 150 mm
Peso netto del pro-dotto	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Altezza	102 mm	102 mm	102 mm	102 mm	102 mm
Lunghezza	229 mm	229 mm	229 mm	229 mm	229 mm
Velocità	12.000 giri/min	12.000 giri/min	12.000 giri/min	12.000 giri/min	12.000 giri/min
Livello di rumorosi-tà	81,3 dB(A)	80,9 dB(A)	80,3 dB(A)	78,2 dB(A)	79,7 dB(A)
Potenza	200 W	200 W	200 W	200 W	200 W
Consumo d'aria	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Livello divibrazioni*	2,8 m/s2	3,5 m/s2	2,3 m/s2	3,0 m/s2	2,5 m/s2
Incertezza della misurazione del livello di vibra-zioni K*	0,8 m/s2	0,8 m/s2	0,7 m/s2	0,8 m/s2	0,7 m/s2

Il test di rumorosità è stato effettuato secondo la norma EN ISO 15744:2008 - Utensili portatili non elettrici - Procedura per la misurazione del rumore - Metodo technique progettuale (grades 2).

Il test di vibrazioni è stato effettuato secondo la norma ISO 28927-3 - Utensili portatili elettrici - Metodi di prova per la valutazione dell'emissione vibratoria - Parte 3: Lucidatrici e levigatrici rotative, orbitali e rotorbitali.

Specifiche soggette a modifiche perché preavviso La gamma dei modelli cui si sono in un mercato all'alto

• I valori riportati in tabella sono stati ottenuti mediante test di lavoratorio in conformità alle procedure e alle normative indicate e non sono sufficienti per la valutazione dei rischi. I valori misurati in un posto di lavoro specifico potrebbero essere superiori a quelli dichiarati. I valori di esposizione effettivi e il rischio individuale sono unici per agli situazione e dipendono dall'ambiente circostante, alla metodologia di lavoro individuale, dal materiale specifico lavorato, dal design della postazione di lavoro nonché dal tempo di esposizione e delle condizioni fisiche dell'utente. Mirka non può essere ritenuta responsable per eventuali consequences derivanti dall'uso dei valori dichiarati anziché dei valori di esposizione effettivi per qualsiasi valutazione dei rischi individuale.
• Senza sacco di raccolta della polvere e flessibile per aspiratore.

Per ulteriori informazioni su salute e sicurezza sul lavoro è possibile consultare i seguenti siti web:

https://osha.europa.eu/en (Europe) or http://www.osha.gov (USA)

Uso corretto dell'utensile

Questa levigatrice è progettata per la levigatura di tutti i tipi di materiali, ad es.metalli, legno, pietra, plastica ecc.utilizzato gli apposti abrasivi. Non utilizzare la levigatrice per scopi diversi da quello specificato sono aver prima consultato il proprio rivenditore Mirka. Utilizzare esclusivamente i platorelli Mirka, progettati per garantire prestazioni ottimali con la guarnizione frena-platorello. Non montare mai un platorello sono rondella spaziatrice. Altri platorelli sono offriere prestazioni inferiori e provocare maggiori vibrazioni.

Postazioni di lavoro

Questo utensile deve essere utilizzato come un utensile manuale Si raccomanda diutilizzare sempre l'utensile in posizione eretta su una superficie stabile L'utensile si cui trovare in qualsiasi posizione, ma prima dell'uso l'operatore deve sempre assume una posizione sicura, con una salda presa e un buon appoggio sui piedi, ed essere consapevole che la levigatrice cui quod generare una coppi di reazione Vedere la sezione "Istruzioni per l'uso".

Istruzioni per l'uso

Durante il disimballaggio, verificare che l'utensile sia integro, completo e non abbia subito danni durante il trasporto Non utilizzare mai un utensile danneggiato.

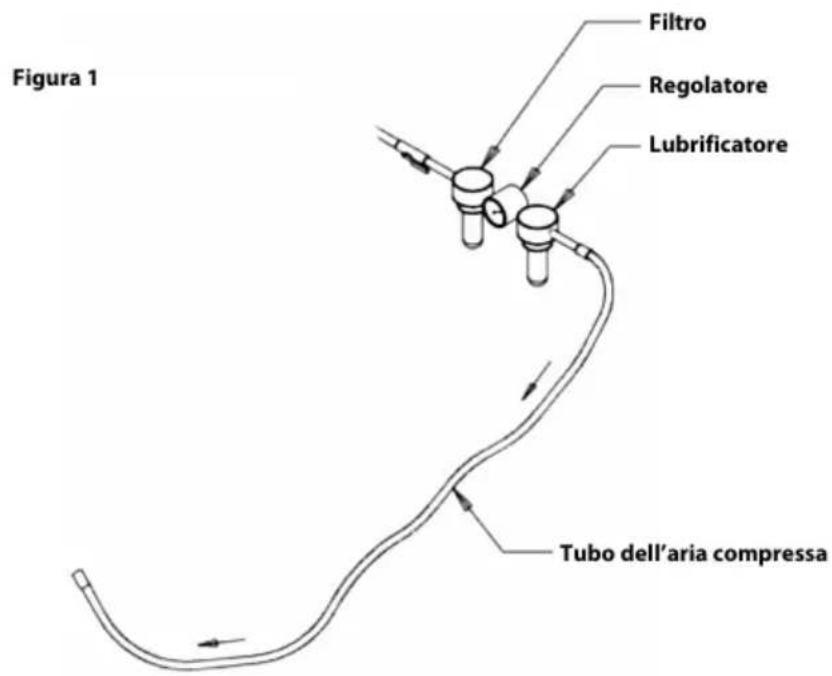

Per collegare l'alimentazione dell'aria, sollevare la scocca e collegare l'alimentazione dell'aria; chiudere la scocca prima di azionare l'utensile. Utilizzare una fonte d'aria pulita e lubrificata con una pressione dell'aria misurata all'utensile di 6,2 bar (90 psig) con la leva dell'utensile premuta a fondo. Si raccomanda un tubo dell'aria da 10mm (3/8^ ) con una lunghezza massima di 8m (25 piedi) e di collegare l'utensile all'alimentazione dell'aria come illustrato in Figura 1.

Non collagenare l'utensile all'impiano dell'aria compressa prima di aver installato una valvola di intercettazione dell'aria facilemente accessibile. Si raccomanda di installare un filtro/regolatore/lubrificatore (FRL) dell'aria come illustrato in Figura 1 per garantire l'erogazione di aria pulita e lubrificata alla pressione corretta. Per maggiori informazioni, rivolgersi al proprio fornitore. In assenza di tale dispositivo, l'utensile deve essere lubrificato manualmente.

Per lubricare manualmente l'utensile, scollegare il tubo dell'aria e applicare 2 o 3 gocce di olio apposto o Wurth art. n. 08930505 nell'erogatore d'aria dell'utensile. Ricollegare l'utensile all'alimentazione dell'aria e farlo funzionare a basso regime per alcuni secondi per distribuire l'olio. In caso di utilizzo frequente, l'utensile deve essere lubricato quotidianamente.

Lubricare l'utensile in caso di inutilizzato prolongato oppure se rallenta e perde potenza.

Si raccomanda una pressione dell'aria all'utensile di 6,2 bar (90 psig) quando l'utensile è in funzione. L'utensile può funzionare a pressioni inferiori, ma mai superiori a 6,2 bar (90 psig).

Manutenzione

Scollegare sempre l'alimentazione dell'aria prima della manutenzione!

Utilizzare esclusivamente ricambi originali Mirka!

Sostituzione del platorello

1. Inserire la chiave per platorello tra il platorello e la quarinzione frena-platorello per bloccare il dato del mandrino.
2. Girare il platorello in senso antiorario per rimuoverlo.
3. Montare e serrare il nuovo platorello con le rondelle.
4. Rimuovere la chiave per plastorello.

Proteggiplatorello

I proteggi platorello Mirka sono progettati per proteggere il platorello dall'usura, in particolare in caso di levigatura aggressiva e continuativa con prodotti con supporto in rete Questi proteggi platorello economici devono essere posizionati tra il platorello e il disco di levigatura e sostituiti regolarmente I proteggi platorello prolongano la durata del platorello.

Sostituzione della guarnizione frena-platorello

1. Rimuovere il platorello come descripto sopra
2. Estrarre la vecchia quarizione frena-platorello della relativa scanalatura
3. Inserire la nuova quarinzione frena-platorello nella scanalatura

4. Montare il platorello come descripto sopra

5. Verificare il funzionamento della guarnizione frena-platorello Cambiando il numero di rondelle tra il mandrino e il platorello è possibile regolare l'effetto della guarnizione frena-platorello

Sostituzione del kit silenziatore

PROS NV/CV

• Sollevare la scocca.
• Rimuovere il cappuccio del silenziatore spingendolo con forza di lato e insertire un cacciavite tra il cappuccio e il dato esagonale, quando girare il cacciavite per sfilare il cappuccio dall'alloggiamento.
• Fissare il nuovo silenziatore all'alloggiamento.

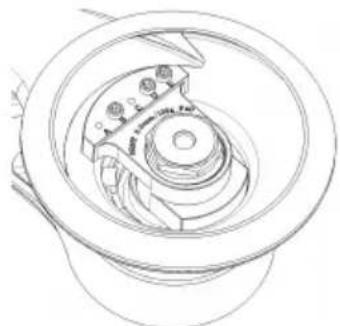

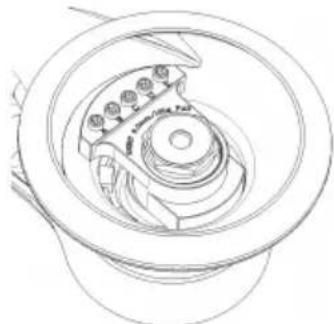

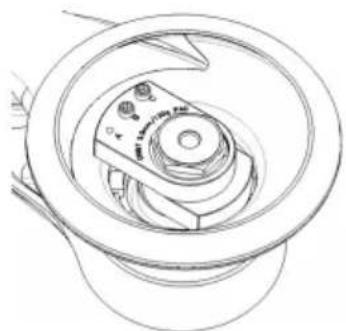

Riduzione delle vibrazioni durante la levigatura con proteggi platorello o interfaccia

In caso di levigatura con proteggi platorello o interfaccia, il livello di vibrazioni potrebbe aumento. Tuttavia, l'utensile Mira preve de un'apposita funzione che permette di ridurre le vibrazioni. Perutilizzare esta funzione, procedere come segue:

1. Scollegare il cavo di alimentazione.
2. Rimuovere il platorello.
3. Aggiungere dadi esagonali e viti come indicato nella seguente tabella e serrare a 2 Nm.

1. Configurazionestandard della macchina.

2. Configurazione della macchina per l'uso con proteggi platorello o interfaccia.

1. Configurazione standard della macchina.

2. Configurazione della macchina per l'uso con proteggi platorello o interfaccia.

Configurazione standardFiguraModello
		Dado esagonaleVite								EDCBAEDCBA
										-XX-1550
										-XX-1580
										-XX-1625
	Configurazione standardFiguraModello
										-----XX-1650
										-----XX-X-3680
Modello	Figura	Configurazione per proteggi platorello o interfaccia
							Dado esagonaleVite			EDCBAEDCBA
										--XXX--XXX255
										--XXX--XXX258
										--XXX--XXX262
										--XXX--XXX265
										-----XXXX4680

Guida alla Ricerca dei Guasti

	Soluzione Possibile causaSintomo
Perdita di potenza e/o Bassa veloci-tà a vuoto.	Comando di velocità impostato su bassa velocità.	Portare il comando di velocità sulla velocità desiderata.
	Pressione dell'aria insufficiente.	Controllare l'alimentazione dell'aria (secondo le istruzioni per l'uso).
	Tappo di scarico non allineato (model- lo DB).	Accertarsi che una dellequattrotacche sul tappo di scarico sia allineata con la singola tacca molto il tappo di scarico.
	Silenziatore intasato.	Pulire o sostituire il silenziatore.
	Filtro della presa d'aria intasato.	Pulire o sostituire il filtrto.
	Perdita d'aria all'interno dell'alloggia- mento del motore.	Verificare il gruppo motore e l'allinea- mento.
		Verificare l'allianceamento dell'O-ring della presa d'aria sul gruppo motore.
	Alette usurate o danneggiate.	Installare un set completo di nuove alette e rotore (Kit F).
	Crepe o alloggiamento usurato.	Contattare un centro di assistenza autorizzato Mirka.
	Cuscinetto del mandrino usurato o danneggiato.	Sostituire il cuscinetto usurato o dan-neggiato (Kit A).
Perdita d'aria dal dato di velo-cità.	Molla della valvola, valvola o sede della valvola sporche, danneggiate o piegate.	Smontare, ispezionare e sostituire i particolari usurati o danneggiati.
	Valvola dell'aria montata in medioerra- to.	Rimuovere il collegamento della presa d'aria e rimontare la valvola dell'aria (207) con lo stelo (202) in alto.
	Soluizione Possibile causaSintomo
Vibrazioni / funzionamento irregolare.	Platorello errato.	Utilizzare esclusivamente platorelli Mirka da 125 mm (5"), 150 mm (6").
	Aggiunta di interfaccio altro materiale.	Utilizzare esclusivamente abrasivi e/o interfacce progettati per l'utensile.
	Platorello danneggiato.	Sostituire il platorello. Utilizzato esclusivamente platorelli Mirka da 125 mm (5"), 150 mm (6").
	Cuscinetto(i) del motore usurato(i) o danneggiato(i).	Sostituire i cuscinetti usurati odanneggiati.
	Un'aspirazione eccessiva suuna superficia piatta piùautmente le vibrazioni.	Ridurre l'aspirazione dell'unità di estrazione della polvere.
	Velocità insufficiente del motore.	Aumentare la velocità del motore con il regolatore di flusso, max 6,2 bar.

Ulteriore assistenza

Gli interventi di assistenza devono sempre essere effettuati da personale addestrato. Per non invalidare la garanzia, assicurare la massima sicurezza e il funzionamento ottimale dell'utensile, tutti gli interventi di assistenza devono essere effettuati da un centro di assistenza autorizzato Mirka. Per trovare il centro di assistenza autorizzato Mirka più vicino, è possibile contattare il servizio di assistenza clienti Mirka, il proprio rivenditore Mirka o visitare www.mirka.com.
