Puma VE - Scie REMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sabre électrique
Marque	REMS
Modèle	Puma VE
Alimentation	230 V~, 50–60 Hz, 1300 W, 6 A, double isolation
Nombre de courses à vide	0–2800 min⁻¹ (réglage électronique continu)
Dimensions (L × l × h)	475 × 90 × 152 mm
Poids	3,8 kg
Longueur de lame fournie	210 mm (lame REMS 210-1,8/2,5)
Fixation de la lame	Levier de serrage à ressort (sans outil)
Pied d'appui basculant	Oui, réglable en continu sur 40 mm
Sciage à angle droit	Possible avec guide optionnel (non inclus)
Matériaux adaptés	Acier, acier inoxydable, fonte, métaux, bois, bois cloué, palettes, matériaux de construction, plastiques
Fonction sciage en plongée	Oui, pour matériaux tendres
Sécurité	Interrupteur marche/arrêt à bouton-poussoir de sécurité, interrupteur variateur avec sécurité, double isolation
Niveau de pression acoustique	87 dB(A)
Niveau de puissance acoustique	98 dB(A)
Vibrations (bois)	28,3 m/s² (K = 2,4 m/s²)
Entretien	Nettoyer le logement du porte-lame, lubrifier légèrement, ne pas plonger dans l'eau
Garantie constructeur	12 mois
Fourniture	Machine, clé mâle six pans, 1 lame de scie, coffret métallique, notice technique

FOIRE AUX QUESTIONS - Puma VE REMS

Quelle est la puissance de la REMS Puma VE ?

La REMS Puma VE a une puissance de 1300 W et une tension de 230 V~.

Quels matériaux peut-on scier avec cette scie sabre ?

Elle permet de scier tubes en acier, acier inoxydable, fonte, profilés métalliques, bois, bois cloué, palettes, matériaux de construction et plastiques.

Comment régler la vitesse de coupe ?

La vitesse se règle en continu de 0 à 2800 min⁻¹ via la pression sur l'interrupteur variateur (interrupteur d'accélération).

Comment changer la lame de scie ?

Tournez le levier de serrage de la lame (14) vers le haut, insérez la lame (5) denture vers le bas ou vers le haut, puis relâchez le levier qui serre automatiquement la lame. Débranchez toujours la fiche secteur avant.

Le pied d'appui est-il réglable ?

Oui, le pied d'appui basculant (6) est réglable en continu sur 40 mm à l'aide de deux vis de fixation (16).

Quelles sont les précautions de sécurité essentielles ?

Porter lunettes de protection, masque anti-poussières et protection auditive. Ne jamais toucher les câbles sous tension, utiliser les surfaces de poignée isolées, et débrancher l'outil avant tout réglage.

Comment entretenir la scie ?

Nettoyer régulièrement le logement du porte-lame, lubrifier légèrement avec de l'huile pour machines. Ne jamais plonger dans l'eau et utiliser le nettoyant REMS CleanM pour les parties plastiques.

Que faire si la scie s'arrête pendant l'utilisation ?

Cela peut être dû à une force d'avance trop élevée, une lame émoussée ou inappropriée. Réduisez la pression ou remplacez la lame. Si le problème persiste, vérifiez le disjoncteur de surcharge ou les balais de charbon.

Peut-on faire du sciage en plongée ?

Oui, pour des matériaux pas trop durs comme le bois, les plastiques ou les matériaux de construction légers. Utilisez une lame courbe et plongez lentement après mise en marche.

Où trouver des pièces de rechange ?

Les pièces de rechange sont disponibles auprès des stations S.A.V. agréées REMS. Consultez www.rems.de pour les vues éclatées et les listes de pièces.

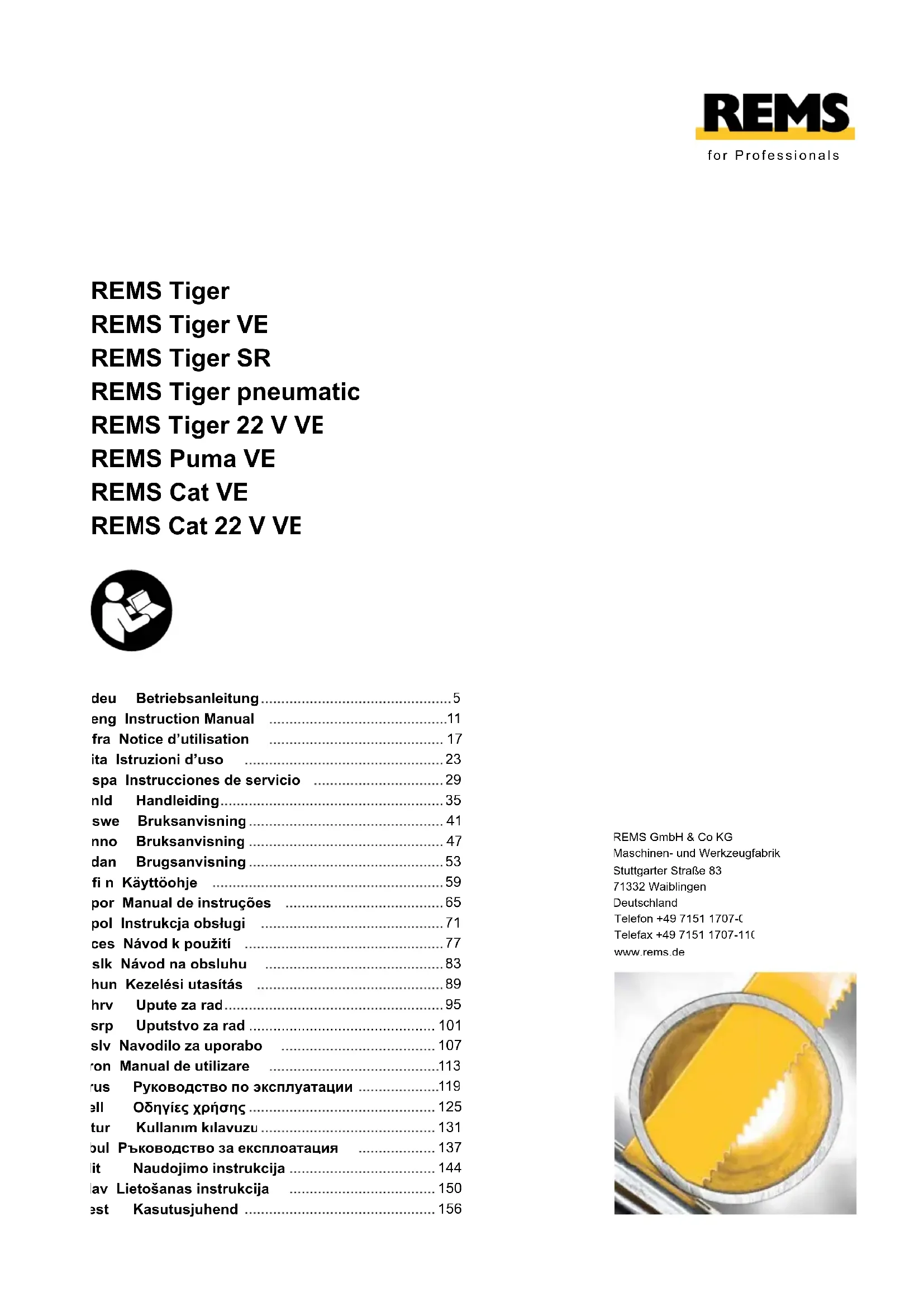

MODE D'EMPLOI Puma VE REMS

fra Notice d'utilisation 17

est Kasutusjuhend 156

REMS GmbH & Co KG

Traduction de la notice d'utilisation originale

Fig. 1-8

1 Vis de serrage avec poignée	10 Interrupteur variateur à bouton-poussoir de sécurité
2 Guide
3 Axe du guide	(interrupteur d'accélération)
4 Bloc de pression	11 Levier avec verrouillage
5 Lame de scie	12 Molette de réglage
6 Pied d'appui basculant	13 Acci.
(longueur réglable en continu sur REMS Puma VE)	14 Levier de serrage de la lame de scie(sur REMS Puma VE)
7 Interrupteur marche/arrêt à bouton-poussoir de sécurité	15 Support pour clé mâle six pans
	16 Vis de fi xation
8 Disjoncteur de protection (sur REMS Tiger)	17 Contrôle d'état de fonctionnement
	18 Témoin de charge étagé
9 Vis de fi xatior	«A» Surfaces de poignée isolées

Avertissements de sécurité généraux pour l'outil électriqu

AVERTISSEMENT

Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifi cations tournis avec cet outil electriqu Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s' reporter ulterieurement.

Le terme « outil électrique » utilisé dans les consignes de sécurité se réfère aux outils électriques sur secteur (avec câble d'alimentation) ou aux outils électriques sur accu (sans câble d'alimentation).

1) Securite de la zone de travail
a) Conserver la zone de travail propre et bien éclairée Les zones en désordre ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphere explosive, par exemple en présence de liquides infl immables, de gaz ou de poussiert Les outils électriques produisent des étincelles qui peuvent infl ammer les poussière ou les fumées.
c) Maintenir les enfants et les personnes presentes à l'écart pendant l'utilisation de l'outil électrique. Un utilisateur distrait risque de perdre le contrôle de l'outil électrique.

2) Securite électrique

a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifi er la fi che de quelque façon que ce soit. Ne pas utiliser d'adaptatel avec des outils électriques a branchement de terre Des fi ches non modifi ée et des socles adaptés réduisent le risque de choc électrique.

b) Éviter tout contact du corps avec des surfaces reliées à la terre telles qui les tuyaux, les radiateurs, les cuisinieres et les refrigerateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.

c) Ne pas exposer les outils électriques a la pluie ou a des conditions humides. La pénétration d'eau à l'intérieur d'un outil électrique augmente le risque de choc électrique

d) Ne pas maitraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil électrique. Tenir le câble de raccordement à l'abri de la chaleur, de l'huile, des arêtes vives et des pièces en mouvement. Des cordons endommagés ou emmélés augmentent le risque de choc électrique.

e) Lorsqu'on utilise un outil électrique à l'extérieur, utiliser un prolongateur adapte à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique

1) Si l'usage d'un outil électrique dans un emplacement humide est inevitable, utiliser une alimentation protegee par un dispositif a courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique

3) Securite des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigue ou sous l'emprise de drogues, de l'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil électrique peut entraîner des blessures graves.

b) Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés pour les conditions appropriées réduisent les blessures.

c) Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Ne jamais porter l'outil électrique avec le doigt sur l'interrupteur ou brancher l'outil électrique en marche au secteur (risque d'accidents)

d) Retirer toute cle de reglage avant de mettre l'outil électrique en march Un outil ou une clé se trouvant dans une pièce en rotation de l'outil électrique peut entraîner des blessures

e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connecté et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières
h) Rester vigilant et ne pas négliger les principes de sécurité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave.
4) Utilisation et entretien de l'outil électrique
a) Ne pas forcer l'outil électrique. Utiliser l'outil électrique adapté à votre application. L'outil électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
b) Ne pas utiliser l'outil électrique si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et inversement. Tout outil électrique qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
c) Retirer la fi che de la prise de courant et/ou retirer l'accu amovible avant d'effectuer des réglages, de changer des pièces de l'outil utilisé ou de ranger l'outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.
d) Conserver les outils électriques à l'arrêt hors de la portée des enfants. Ne pas confi er l'outil électrique à des personnes qui ne sont pas familiarisée avec son utilisation ou qui n'ont pas lu ces instructions: Les outils électriques sont dangereux entre les mains d'utilisateurs novices.
e) Prendre scrupuleusement soin des outils électriques et l'outil utilisé. Vérifi er qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil électrique. Avant l'utilisation de l'outil électrique faire réparer les pièces endommagées. De nombreux accidents sont dus à des outils électriques mal entretenus
f) Garder affûtés et propres les outils permettant de coupe Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
g) Utiliser l'outil électrique, l'outil interchangeable, les outils interchangeables etc. conformément à ces instructions en tenant compte des conditions de travail et du travail à réaliser L'utilisation de l'outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
h) Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses Des poignées et des surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l'outil dans les situations inattendues.
5) Utilisation et manipulation de l'outil sur accu
a) Ne recharger qu'avec le chargeur spécifi é par le fabricant Un chargeur qu'est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu'il est utilisé avec un autre type de bloc de batteries.
b) N'utiliser les outils électriques qu'avec des blocs de batteries spécifi que ment désignés, L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.
c) Lorsqu'un bloc de batteries n'est pas utilisé, le maintenir à l'écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d'une borne à une autre. Le court-circuitage des bornes d'une batterie entre elles peut causer des brûlures ou un feu.
d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l'eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.
e) Ne pas utiliser un bloc de batteries ou un outil fonctionnant sur batteries qui a été endommagé ou modifi é Les batteries endommagées ou modifi êtes peuvent avoir un comportement imprévisible provoquant un feu, une explosion ou un risque de blessure.
f) Ne pas exposer un bloc de batteries ou un outil fonctionnant sur batteries au feu ou à une température excessive. Une exposition au feu ou à une température supérieure à 130°C peut provoquer une explosion.
g) Suivre toutes les instructions pour charger l'accu et ne jamais charger l'accu ou l'outil sur accu en dehors de la plage de température indiquée dans la notice d'utilisation. Un chargement incorrect ou à des températures hors de la plage spécifiée de températures peut endommager la batterie et augmenter le risque de feu.
6) Maintenance et entretien
a) Faire entretenir l'outil électrique par un réparateur qualifié é utilisant uniquement des pièces de rechange identiques Cela assure le maintien de la sécurité de l'outil électrique
b) Ne jamais effectuer d'opération d'entretien sur des blocs de batteries endommagés. Il convient que l'entretien des blocs de batteries ne soit effectué que par le fabricant ou les fournisseurs de service autorisés.

Avertissements de sécurité pour scies sabres REMS

AVERTISSEMENT

Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifi cations fournis avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s' reporter ultérieurement.

• Saisir l'outil électrique au niveau des surfaces de poignée isolées (« A ») pour exécuter les travaux lors desquels l'outil utilisé risque de toucher de câbles électriques cachés ou le câble secteur de l'outil I e contact d'un câble sous tension peut également mettre des appareils métalliques sous tension et provoquer une décharge électrique.
• Tenir fermement l'outil électrique en le saisissant des deux mains et veiller à adopter une position sûre Il est plus sûr de guider l'outil électrique des deux mains.
• Utiliser un équipement de protection individuelle (lunettes de protection, etc.). Pendant le sciage, la sciure chaude est projetée de tous les côtés. Tenir à l'écart les tierces personnes.
• Tenir compte du fait que le sclage peut générer des poussières nocives pour la santé. Le cas échéant, utiliser un aspirateur, un masque de protection respiratoire et des vêtements à usage unique adaptés. Respecter les réglementations nationales
• Utiliser des détecteurs appropriés pour vérifi er qu'il n'y a pas de câbles de conduites d'alimentation cachés ou consultez l'entreprise de distribution locale. Le contact de câbles électriques peut provoquer un incendie ou une décharge électrique. Les conduites de gaz endommagées peuvent conduire à une explosion. Les conduites d'eau endommagées causent des dommages matériels et peuvent provoquer une décharge électrique
• Si une conduite d'eau est endommagée, veiller à ce que l'eau ne pénètre pas dans le moteur Risque de décharge électrique.
• Lors du sciage de conduites d'eau, veiller à ce que l'eau résiduelle ne pénètre pas dans l'accu Risque d'explosion et d'incendie par court-circuit.
• Fixer correctement la pièce à scier. Ne pas soutenir la pièce avec la main ou le pied. Risque de blessure.
• Sécuriser la pièce à scier Une pièce maintenue par des dispositifs de serrage ou un étau est mieux sécurisée qu'à la main.
• Ne pas toucher d'objets ni le sol lorsque la scie est en marche. Risque de choc en retour
• Écarter les mains de la zone de sciage Ne pas placer les mains sous la pièce à scier. Risque de blessure au contact de la lame de scie
• Pendant le sciage, ecarter les substances facilement int'l ammables de la sciure chaude. Risque d'incendie
• Veiller à ce que le pied d'appul basculant (6) soit toujours appliqué contre la pièce à scier pendant le sciage La lame de scie risque de se coincer et de provoquer une perte de contrôle de l'outil électrique
• Arrêter l'outil électrique à la fi n du sciage et ne retirer la lame de scie de pièce sciée que lorsque la lame est immobilisé! Ceci permet d'éviter un choc en retour et de poser l'outil électrique en toute sécurité
• Utiliser uniquement des lames de scie en parfait état. Les lames de scie déformées ou émoussées risquent de casser ou de provoquer un choc en retour
• Ne pas freiner la lame de scie par une pression latérale après avoir arrêté l'outil électrique La lame de scie risque d'être endommagée, de casser ou de provoquer un choc en retour
• Attendre jusqu'à ce que l'outil électrique soit immobilisé avant de le pose L'outil électrique risque de se coincer et de provoquer une perte de contrôle de l'outil électrique.
• Débrancher la fi cher secteur ou, le cas échéant, retirer l'accu avant le montage/démontage de la lame de scie Risque de blessure.
• Debrancher la fi cher secteur ou, le cas échéant, retirer l'accu avant de règ le pied d'appui. Risque de blessure.
• Ne pasutiliser l'outil électrique s'il est endommagé. Risque d'accident.
• Ne jamais faire fonctionner l'outil électrique sans surveillance. Pendant les pauses prolongées, mettre l'outil électrique hors tension et débrancher la fi che secteur/retirer l'accu Les appareils électriques peuvent comporter des dangers pouvant entraîner des dommages matériels et/ou corporels lorsqu'ils sont laissés sans surveillance.
• Les enfants et les personnes qui, en raison de leurs facultés physiques, sensorielles ou mentales ou de leur manque d'expérience ou de connaissances, sont incapables d'utiliser l'appareil en toute sécurité ne sont pas autorisés à utiliser cet outil sans surveillance ou sans instructions d'une personne responsable de leur sécurité L'utilisation présente sinon un risque d'erreur de manipulation et de blessures
• Ne conti er l'appareil qu'à des personnes ayant reçu les instructions nécessaires. L'utilisation de l'outil électrique est interdite aux jeunes de moins de 16 ans, sauf si elle est nécessaire à leur formation professionnelle et qu'elle a lieu sous surveillance d'une personne qualifiée
• Verifi er régulièrement que le câble de raccordement de l'appareil et les rallonges ne sont pas endommagés Faire remplacer les câbles endommagés par des professionnels qualifi és ou par une station S.A.V. agréé REMS
• N'utiliser que des rallonges autorisées et portant un marquage correspondant. Les rallonges doivent avoir une section de câble suffi sante. Utiliser un câble d'une section de 1,5 mm² pour les rallonges d'une longueur inférieure à 10 m, et un câble d'une section de 2,5 mm² pour les rallonges de 10 à 30 m

Consignes de sécurité pour les accus

AVERTISSEMENT

Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifi cations fournis avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse

Conserver tous les avertissements et toutes les instructions pour pouvoir s' reporter ultérieurement.

Voir aussi www.rems.de → Télécharger → Notice d'utilisation.

Explication des symboles

AVERTISSEMENT

Danger de degré moyen pouvant entraîner des blessure: graves (irréversibles), voire mortelles en cas de non-respect des consignes.

ATTENTION

Danger de degré faible pouvant entraîner de petites blessures (réversibles) en cas de non-respect des consignes.

AVIS

Danger pouvant entraîner des dommages matériels sans risque de blessure (il ne s'agit pas d'une consigne de sécurité)

Lire la notice d'utilisation avant la mise en service

Protection obligatoire de la vue

Protection obligatoire des voies respiratoires

Protection obligatoire de l'ouïe

Outil électrique répondant aux exigences de la classe de protection II

L'appareil ne convient pas à un usage à l'extérieur

Élimination en respect de l'environnement

CE

Marquage de conformité CE

Guide démultiplicateur de force

90°

Tubes acier

Métal

Acier inoxydable

Palettes

Bois

Bois vert

Béton cellulaire

Plaques de plâtre

Pierre ponce, briques

Fonte

ondulée

avoyée

droite

Granulé

1. Caractéristiques techniques

Utilisation conforme

AVERTISSEMENT

Les scies sabres REMS sont prévues pour scier, avec des lames de scie appropriées, divers matériaux tels que tubes en acier, tubes en acier inoxydable, tubes en fonte, profi lés métalliques, bois, bois cloué, palettes, matériaux de construction et matéri- plastiques et pour le sciage en plongée de matériaux pas trop durs.

Toute autre utilisation est non conforme et donc interdite

1.1. Fourniture

REMS Tiger VE/SR/pneumatic : machine d'entraînement, clé mâle six pans, guide jusqu'à 2", 2 lames de scie spéciales REMS jusqu'à 2"/140-3,2, coffret métallique, notice technique

REMS Puma VE : machine d'entraînement, clé mâle six pans, 1 lame de scie REMS 210-1,8/2,5, coffret métallique, notice technique

REMS Cat VE : machine d'entraînement, clé mâle six pans, 1 lame de scie universelle REMS 150-1,8/2,5, coffret métallique, notice technique

REVS Cat 22 V VE : machine d'entraînement, accu, chargeur rapide, clé mâle six pans, 1 lame de scie universelle REMS 150-1,8/2,5, coffret métallique, notice technique

REMS Tiger 22 V VE : machine d'entraînement, accu, chargeur rapide, clé mâle six pans, guide 2", 2 lames de scie spéciales REMS 2"/140-3,2, coffret métallique, notice technique

1.2. Codes

REMS Tiger machine d'entraînement 560000

REMS Tiger VE machine d'entraînement

REMS Tiger SR machine d'entraînement

REMS Tiger pneumatic machine d'entraînement 560002

RENS Tiger 22 V VE machine d'entraînement Li-Ion 560011

REMS Puma VE machine d'entraînement

REMS Cat VE machine d'entraînement 560004

RENS Cat 22 V VE machine d'entraînement Li-Ion 560010

Accu Li-Ion 21,6 V, 5,0 Ah 571581

Accu Li-Ion 21,6 V, 9,0 Ah 571583

Chargeur rapide Li-Ion 230 V, 90 W 571585

Guide 1/8" - 2" 563000

Guide 2½" - 4" 563100

Guide 5" - 6" 563200

Support double 543100

Capuchon de protection du guide pour le serrage de matériel

à paroi mince 563008

Coffret métallique (Machines d'entraînement REMS) 566051

Coffret métallique (Machines d'entraînement REMS Li-Ion) 566030

REMS CleanM 140119

1.3. Domaine d'application

Sciage à angle droit avec REMS Tiger VE/SR/pneumatic :

Avec guide 563000 et

lame de scie spéciale REMS 561001, 561007 :

tubes (également avec revêtement plastique) 18 " - 2"

Avec guide 563100 et

lame de scie spéciale 561002 :

tubes (également avec revêtement plastique) 2½" - 4"

Avec guide 563200 et

lame de scie spéciale 561008 :

tubes (également avec revêtement plastique) 5" - 6"

REMS Tiger SR avec guide

et lame de scie universelle REMS 561005, 561003

tubes en acier inoxydable 18 " - 2" ou 212 " - 4"

Sciage à angle droit avec REM S Tiger 22 V VE:

Avec guide563000 et

lame de scie spéciale REMS 561001, 561007

tubes (également avec revêtement plastique) 18 " - 2"

Sciage à main libre avec toutes les scies sabres REMS :

Avec lames de scie universelles REMS et lames de scie REMS :

tubes en acier et autres profilés métalliques, ∅ ≤ 6", ≤ 250 mm

bois, bois cloué, palettes, matériaux de

construction, matières plastiques ≤ 250 mm

1.4. Nombre de courses (régime à vide)

REMS Tiger 2400

REMS Tiger VE ( réglage continu) 0 ... 2400 min ^-1

REMS Tiger SR ( réglage continu) 700 ... 2200 min ^-1

REMS Tiger pneumatic ( réglage continu) 0 ... 1700 min ^-1

RENS Tiger 22 V VE (réglage continu) 0 ... 1900 min ^-1

REMS Puma VE ( réglage continu) 0 ... 2800 min ^-1

REMS Cat VE ( réglage continu) 0 ... 2400 min ^-1

RENS Cat 22 V VE (réglage continu) 0 ... 1900 min ^-1

1.5. Caractéristiques électriques

REMS Tiger VE,

REMS Cat VE 230 V\~; 50 – 60 Hz; 1050 W; 5 A ou

110 V\~; 50 - 60 Hz; 1050 W; 10 A

double isolation, antiparasitage

REMS Tiger SR 230 V\~; 50 – 60 Hz; 1400 W; 6,4 A ou

110 V\~; 50 - 60 Hz; 1400 W; 12,8 A

double isolation, antiparasitage

REMS Puma VE 230 V\~; 50 -60 Hz; 1300 W; 6 A

double isolation, antiparasitage

RENS Cat 22 V VE 21,6 V---; 5,0 Ah; 21,6 V---; 9,0 Ah

REMS Tiger 22 V VE 21,6 V==; 9,0 Ah

Chargeur rapide Input 100 - 24 V\~; 50 - 60 Hz; 90 W

Li-Ion 230V, 90W Output 21,6V=

double isolation, antiparasitage

1.6. Alimentation en air comprimé REMS Tiger pneumatic

Pression de service nécessaire 0,6 MPa, 6 bar (85 psi)

Consommation d'air en régime à vide 1,6 m3/min (56 cf/min)

Consommation pleine charge 1,3 m3/min (46 cf/min)

Diamètre du tuyau d'alimentation 12 – 13 mm (½")

Réglage du huileur 6 à 7 gouttes/min

1.7. Dimensions

REMS Tiger 455×80×90 mm (17,9"×3,2"×3,5")

REMS Tiger VE 435×80×135 mm (17,1"×3,2"×5,3")

REMS Tiger SR 490×80× 90 mm (19,3"×3,2"×3,5")

REMS Tiger pneumatic 445×80×90 mm (17,5"×3,2"×3,5")

REMS Tiger'22 V VE

(avec accu) 405×83×230 mm (15,9"×3,3"×9,1")

REMS Puma VE 475×90×152 mm (18,7"×3,5"×6,0")

REMS Cat VE 435×80×135 mm (17,1"×3,2"×5,3")

REMS Cat 22 V VE (avec accu) 405×83×205 mm (15,9"×3,3"×8,1")

1.8. Poids

REMS Tiger 3,0 kg (6,6 lb)

REMS Tiger VE 3,0 kg (6,6 lb)

REMS Tiger SR 3,1 kg (6,8 lb)

REMS Tiger pneumatic 3,8 kg (8,4 lb)

REMS Tiger 22 V VE, sans accu 2,3 kg (5,1 lb)

REMS Puma VE 3,8 kg (8,4 lb)

MS Cat VE 3,0 kg (6,6 lb)

REMS Cat 22 V VE , sans accu

REMS Accu Li-Ion 21,6 V, 5,0 Ah 0,8 kg (1,8 lb)

REMS Accu Li-Ion 21,6 V, 9,0 Ah 1,1 kg (2,4 lb)

Niveau de pression acoustique LpA

REMS Tiger/Cat 96 dB(A)

REMS Puma 87 dB(A)

Niveau de la puissance acoustique L.50A

REMS Tiger/Cat 107 dB(A)

REMS Puma 98 dB(A)

Incertitude K 3 dB(A)

1.10. Vibrations

Valeur effective pondérée de l'accélération:

Toutes les scies sabres REMS

Sciage de panneaux de particules 18 ,3 m/s² K = 3,3 m/s²

Sciage de poutres en bois 28 ,3 m/s ^2 K = 2,4 m/s ^2

Le niveau moyen de vibrations a été mesuré au moyen d'un protocole d'essai normalisé et peut servir pour effectuer une comparaison avec un autre appareil. Le niveau moyen de vibrations peut également être utilisé pour l'évaluation de l'exposition.

ATTENTION

Le niveau moyen de vibrations est susceptible de varier en fonction des conditions d'utilisation de l'appareil. En fonction de l'utilisation effective (fonctionnement intermittent), il peut être nécessaire de prévoir des mesures spéciales de protection de l'utilisateur

2. Mise en service

2.1. Branchement électrique

Tenir compte de la tension du réseau ! Avant le branchement de la scie sabre REMS ou du chargeur rapide, vérifier que la tension indiquée sur la plaque signalétique correspond à celle du réseau. Sur les chantiers, dans un environnement humide, à l'intérieur ou à l'extérieur ou dans d'autres situations d'installation similaires, ne faire fonctionner l'outil électrique sur réseau qu'avec un interrupteur différentiel qui coupe l'alimentation en énergie dès que le coura de fuite qui passe à la terre dépasse 30 mA pendant 200 ms.

Accus (Fig. 1 (13))

Décharge profonde due à une tension insuffisante

Pour les accus Li-lon, la tension ne doit pas être inférieure à une valeur minimale. Sinon l'accu risque de subir une décharge profonde et d'être endommagé (voir témoin de charge échelonné). À la livraison, les cellules des accus REMS Li-lon sont chargées à environ 40 %. Les accus Li-lon doivent donc être chargés avant leur utilisation, puis être rechargés régulièrement. La non-observation de cette consigne du fabricant des cellules peut conduire à un endommagement de l'accu Li-lon par décharge profonde

Décharge profonde due au stockage

En cas stockage prolongé d'un accu Li-Ion faiblement chargé, celui-ci peut subir une décharge profonde par décharge spontanée et être endommagé. Les accus Li-Ion doivent donc être chargés avant leur stockage, puis être rechargés au moins tous les six mois et avant toute utilisation.

AVIS

Charger l'accu avant de l'utiliser. Recharger régulièrement les accus Li-Ion pour éviter une décharge profonde. Une décharge profonde endommag l'accu.

Utiliser uniquement le chargeur rapide REMS pour charger l'accu. Les accus Li-lon neufs et stockés de façon prolongée n'atteignent leur capacité maximale qu'après plusieurs chargements. Ne pas charger les piles non rechargeables

Contrôle de l'état de fonctionnement de la machine, REM S Tiger 22 V VE REMS Cat 22 V VE

La scie sabre sur accu est équipée d'un contrôle électronique de l'état de fonctionnement de la machine (Fig. 1 (17)) par LED bicolore rouge/verte. La LED est verte lorsque l'accu est entièrement chargé ou que sa charge est encore suffisante. La LED est rouge lorsqu'il faut recharger l'accu. Si la LED s'allume rouge pendant le sciage, terminer le sciage avec un accu Li-lon chargé. En cas de sollicitation excessive de la machine pendant le travail, la LED s'allume également rouge et la scie sabre sur accu s'arrête. Après un bref temps de repoula LED repasse au vert et le sciage peut être poursuivi. La LED rouge clignote lorsque la température autorisée du moteur a été dépassée. Après un temps d'effroidissement, la LED repasse au vert et le sciage peut être poursuivi. Pour raccourcir le temps de refroidissement, faire fonctionner la scie sabre sur accu à vide. La LED rouge s'allume lorsqu'un accu non autorisé est enfi ché

Lorsque la scie sabre sur accu n'est pas utilisée, la LED s'éteint après 2 heures environ et se rallume en cas de remise en marche de la scie sabre sur accu.

Témoin de charge étagé (18) des accus Li-Ion 21,6 V

Les 4 LED indiquent l'état de charge de l'accu. Après avoir appuyé sur la touche avec le pictogramme de la batterie, au moins une LED s'allume pendant quelques secondes. Plus le nombre de LED s'allumant vert est élevé et plus la charge de l'accu est élevée. Lorsqu'une LED rouge clignote, recharger l'accu.

Chargeur rapide Li-Ion (réf. 571585)

Lorsque la fi che secteur est branchée, le témoin lumineux gauche est vert et allumé en continu. Dès que l'accu est enfi ché dans le chargeur rapide REMS un témoin lumineux vert clignote. La charge de l'accu est en cours. Lorsque ce témoin lumineux vert reste allumé en continu, l'accu est chargé. Si un témoin lumineux rouge clignote, l'accu est défectueux. Si un témoin lumineux rouge est allumé en continu, la température du chargeur rapide et/ou de l'accu dépassent les limites admissibles comprises entre 0°C et +40°C.

AVIS

Le chargeur rapide ne convient pas à un usage à l'extérieur.

2.2. Sciage avec guide (2) (sciage à angle droit)

AVERTISSEMENT

Avant le montage/démontage du guide, débrancher la fi che secteur ou, le cas échéant, retirer l'accu.

Introduire l'axe (3) du guide (2) dans la scie sabre REMS/scie sabre sur accu REMS par le côté de sorte que la tige de limitation de mouvement du guide coulisse dans la fente de la scie sabre REMS.

AVIS

Pour obtenir une coupe à angle droit, l'utilisation du guide est indispensable car le guidage à main libre ne permet pas de positionner et de guider la scie sabre REMS/scie sabre sur accu REMS parfaitement à angle droit.

2.3. Sciage à main libre

La scie sabre REMS/scie sabre sur accu REMS est utilisée sans guide (2). Pendant le sciage, appliquer la scie sabre REMS contre la pièce à scier en appuyant bien, de sorte que le pied d'appui (6) soit toujours appliqué contre la pièce. Sécuriser la pièce afi n qu'elle ne soit pas projetée

2.4. Choix de la lame de scie appropriée

Pour toutes les scies sabres REMS /scies sabres sur accu REMS, utiliser uniquement les lames de scie de qualité REMS, sous peine de perte de la garantie.

Lames de scie spéciales REMS 2"/140-2,5 ou 2"/140-3,2, 4"/200-3,2 et 6"/260-3,2 (Fig. 8) pour tous les modèles REMS Tiger

Spécialement conçues pour REMS Tiger. Indispensables pour le sciage à angle droit et le démontage rapide de tubes acier avec le guide démultiplicateur de force. Ce dernier multiplie la force d'avance d'un facteur 5 de la force par effet de levier. Lames de scie spéciales REMS à talon double à surface de fi xation extr large assurant une assise exacte, particulièrement épaisses, résistant à la fi exic et à la torsion pour une grande stabilité. Grosse denture ondulée pour sciage rapide. Durabilité beaucoup plus longue. Les lames de scie normales à talon simple sont inappropriées pour le sciage à angle droit avec guide, car la grande force d'avance provoque leur rupture au niveau de la fi xation

Lames de scie universelles REMS 100/150/200/300 (Fig. 8) pour tous les modèles REMS Tiger, REMS Cat

Pour sciage à main levée et pour sciage avec guide démultiplicateur de force. Une seule lame de scie universelle REMS au lieu de plusieurs lames différentes. Matériau tenace et souple, haute fl exibilité, également pour sciage au ras de murs. Talon double à surface de fi xation extralarge assurant une assise exact et une haute stabilité. Denture à pas variable (denture Combo), durété particulièrement élevé au niveau des dents. De ce fait, excellente performance de coupe et très longue durabilité. Également pour matériaux dont le travail de sciage est diffi cile, tels que tubes en acier inoxydable, tubes en fonte dure, e pour le sciage de bois cloué et de palettes. Les lames de scie normales à talon simple sont inappropriées à la grande force d'avance appliquée lors du sciage avec guide et cassent au niveau de la fi xation

Lames de scie REMS pour toutes les scies sabres REMS

De nombreuses lames de scie REMS de différentes formes, longueurs et dentures à talon (simple) d'usage dans le commerce sont disponibles pour les travaux de sciage spéciaux de métaux, bois, matériaux de construction et matières plastiques (voir tableau des lames de scie fi g. 8)

2.5. Montage de la lame

AVERTISSEMENT

Avant le montage/démontage de la lame, débrancher la fi che secteur ou, le cas échéant, retirer l'accu

Tous les modèles REMS Tiger, REMS Cat (fi g. 2 et fi g. 3)

Pour le montage de la lame REMS, ne pas poser la scie sabre REMS sur le manchon de protection du câble électrique afi n de ne pas l'endommager. Desserrer la vis de fi xation (9) du bloc de pression (4) jusqu'à ce qu'il soit possible d'introduire la lame et de la passer sur la goupille élastique de centrage. La lame de scie spéciale REMS et la lame de scie universelle REMS sont logées entre les deux bords du serre-lame en forme de U (fi g. 2). Les lames de scie REMS à talon courant (d'un seul côté) doivent être placées dans le creux situé au fond du bloc de pression (fi g. 3). Serrer le serre-lam à fond en serrant la vis de fi xation (9) pour ne pas endommager ou faire sauter la goup élastique de centrage. La goupille élastique de centrage ne sert pas à maintenir la lame. Celle-ci est uniquement maintenue par le serrage de la vis de fi xatic (9). S'il n'est plus possible de serrer la vis de fi xation (9) à fond en raison de l'usure de sa tête creuse ou de la clé mâle six pans, la goupille élastique de centrage saute. Pour éviter cela, remplacer la vis de fi xation (9) et la clé mâl six pans à temps lorsqu'ils sont usés.

REMS Puma VE (fi g. 5)

Pour le montage de la lame, ne pas poser la scie sur le manchon de protection du câble électrique afi n de ne pas l'endommager. Tourner le levier de serrage de la lame (14) vers le haut et le tenir avec la main. Introduire la lame (5) en tournant la denture vers le bas ou vers le haut (tournée de 180°). Relâcher le levier de serrage de la lame (14). Celui-ci est équipé d'un ressort qui serre automatiquement la lame. Vérifi er que la lame (5) est bien fi xée. La la tournée vers le haut permet de scier à proximité d'une surface (fi g. 7.

2.6. Réglage de la longueur du pied d'appui (sur REMS Puma VE) (fi g. 6

AVERTISSEMENT

Avant le réglage de la longueur du pied d'appui basculant (6), débrancher la fi che secteur

Retirer la clé mâle six pans du support (15) et ouvrir les deux vis de fi xation (16). Le pied d'appui basculant (6) est réglable en continu sur une longueur d 40 mm. Régler la longueur souhaitée, serrer les vis de fi xation (16) à fond et remettre la clé mâle six pans dans le support (15). Ce réglage du pied d'appui permet de mieux utiliser les lames de scie partiellement émoussées et d'éviter que la pointe de la lame ne touche un mur ou la paroi intérieure d'un tube (tenir compte de la course de la lame).

3. Fonctionnement

Protection obligatoire de la vue

Protection obligatoire des voies respiratoires

Protection obligatoire de l'ouïe

AVERTISSEMENT

Pour les travaux pouvant générer des poussières nocives pour la santé, utiliser un aspirateur, un masque de protection respiratoire et des vêtements à usage unique adaptés. Respecter les réglementations nationales.

REMS Tiger marche/arrêt par commande de l'interrupteur marche/arrêt à bouton-poussoir de sécurité (7)

Scies sabres REMS « VE », Scies sabres sur accu REMS « VE » réglage électronique continu du nombre de courses par pression variable sur l'interrupteur à bouton-poussoir de sécurité (interrupteur d'accélération) (10)

REMS Tiger SR réglage électronique continu du nombre de courses, présélection du nombre de courses souhaité sur la molette de réglage (12), marche/arrêt par commande de l'interrupteur marche/arrêt à bouton-poussoir de sécurité (7).

REMS Tiger pneumatic : Pour surmonter le blocage de mise en marche, appuyer d'abord sur le verrouillage du levier avec verrouillage (11), puis sur l levier. Le nombre de courses se règle en fonction de la pression exercée sur le levier avec verrouillage (11)

3.1. Mode opératoire pour sciage avec guide

AVERTISSEMENT

Tenir la scie sabre REMS, scie sabre sur accu REMS uniquement au niveau des surfaces de poignée isolées (« A ») (fi g. 1), et non pas au niveau du guide (2), pour exécuter les travaux lors desquels l'outil utilisé risque de toucher de câbles électriques cachés ou le câble secteur de l'outil. Le contact d'un câble sous tension peut également mettre des appareils métalliques ou le guide sous tension et provoquer une décharge électrique.

AVIS

Utiliser uniquement des lames de scie spéciales REMS ou des lames de scie universelles REMS (voir 2.4.). Les lames de scie normales à talon simple sont inappropriées pour le sciage à angle droit avec guide, car la grande force d'avance provoque leur rupture au niveau de la fi xation

Monter le guide conformément aux instructions du point 2.2. Appliquer la scie sabre REMS avec le guide contre le tube, de sorte que la vis de serrage avec poignée (1) soit verticale. Serrer la vis de serrage. Appuyer sur l'interrupteur (7 ou 10) tout en tenant la poignée moteur ou actionner le levier avec verrouillage (11) et tirer la scie sabre REMS vers le haut jusqu'à ce que le tube ou le profi lé soit sectionné. Pour faciliter l'amorçage de la coupe sur les gros diamèti en particulier (par exemple 4"), appliquer la lame de scie sur le tube avant de mettre en marche la scie sabre REMS. Veiller à ce que le berceau en V du guide soit libre de copeaux afi n que la coupe soit bien réalisée à angle droit. Pour atteindre une vitesse de sciage optimale et ménager la lame, n'appliquer qu'une pression d'avance modérée Une forte pression d'avance n'augmente par la vitesse de sciage. La REMS Tiger est équipée d'un disjoncteur de protection (8). Celui-ci déclenche lorsque la pression d'avance est trop forte, le bouton sort légèrement et la scie sabre REMS s'arrête. Après quelques secondes, le disjoncteur de protection peut à nouveau être enfoncé et la scie sabre REMS peut être remise en marche. REMS Tiger 22 V VE est équipé d'une protection électronique contre les surcharges (voir Contrôle de l'état de la machine).

3.2. Mode opératoire pour sciage à main libre

AVERTISSEMENT

Saisir la scie sabre REMS, scie sabre sur accu REMS uniquement au niveau des surfaces de poignée isolées (« A ») (fi g. 1) pour exécuter les travaux lors desquels l'outil utilisé risque de toucher des câbles électriques cachés ou le câble secteur de l'outil. Le contact d'un câble sous tension peut également mettre des appareils métalliques sous tension et provoquer une décharge électrique.

Pour les coupes droites et les coupes en courbe, appliquer le pied d'appui basculant (6) contre la pièce à scier en appuyant bien, de sorte que le pied d'appui basculant (6) soit toujours appliqué contre la pièce. Mettre la scie sabre REMS en marche. Utiliser uniquement des lames de scie aiguisées et en parfait état. Une pression d'avance régulière réduit le risque d'accident et ménage la scie sabre REMS et la lame de scie. Toujours passer le câble électrique derrière la scie sabre REMS. Pendant le sciage, continuer d'appliquer la scie sabre REMS contre la pièce à scier en appuyant bien. Si la lame se coince pendant le sciage, arrêter la scie sabre REMS, écarter la fente avec un outil adapté et retirer la lame. Les scies sabres sur accu REMS sont équipées d'une protectie électronique contre les surcharges (voir Contrôle de l'état de la machine).

Pour le sciage en plongée dans un matériau pas trop dur tel que bois, matières plastiques, tubes plastiques et matériaux de construction légers, il est possible de plonger prudemment la lame dans la surface (fi g. 4). Utiliser une lame cour Appliquer la scie sabre REMS arrêtée en plaçant le bord inférieur du pied d'appui basculant (6) et la pointe de la lame au point de coupe, mettre la scie sabre REMS en marche et plonger la lame dans la pièce à scier en scient lentement. Utiliser si possible une scie sabre REMS à réglage électronique continu du nombre de courses. Pour les matériaux plus durs tels que le métal, réaliser un trou de taille adaptée à la lame de scie pour préparer l'amorçage de la coupe.

3.3. Lubrifi ant:

Ne pas utiliser de lubrifiants pour les travaux de sciage courants. Ceux-ci empêchent que les copeaux soient éjectés de la fente et réduisent ainsi la durabilité de la lame.

Utiliser de l'huile de coupe REMS Spezial ou REMS Sanitol pour le refroidissement et la lubrifi cation uniquement lors du sciage de tubes en acier inoxydal et en fonte dure. Il est recommandé d'utiliser la REMS Tiger SR et l'une des lames de scie universelles REMS 561003 ... 561006. Pour le sciage à angle droit, utiliser impérativement le guide (voir 2.2.).

4. Maintenance

Outre l'entretien décrit ci-après, il est recommandé de faire effectuer, au moins une fois par an, une inspection de l'outil électrique ainsi qu'un contrôle récurrent prescrit pour les appareils électriques par une station S.A.V. agréée REMS. En Allemagne, un tel contrôle récurrent des appareils électriques doit être effectué conformément à DIN VDE 0701-0702 et est également prescrit pour les équipements électriques mobiles conformément aux prescriptions de prévention des accidents DGUV 3 relatives aux installations et aux équipements électriques. En outre, les prescriptions de sécurité, directives et règlements nationaux valables sur le lieu d'utilisation doivent être respectés

4.1. Entretien

AVERTISSEMENT

Débrancher la fi che secteur ou, le cas échéant, retirer l'accu avant les réparations

Les scies sabres REMS n'exigent aucun entretien. L'engrenage à graissage permanent n'exige aucune lubrifi cation. Le porte-lame doit rester propre. Enlev la sciure du logement du porte-lame. Supprimer l'eau résiduelle/l'humidité du logement du porte-lame après chaque utilisation. Lubrifi er légèrement le port lame et le levier de serrage de la lame (14) en utilisant une huile pour machines (REMS Puma VE). Remplacer la vis de fixation (9) défectueuse (sauf REMS Puma VE). Pour nettoyer les pièces en matières plastiques (boîtiers, accus, etc.), utiliser uniquement le nettoyant pour machines REMS CleanM (code 140119), ou du savon doux et un chiffon humide. Ne pas utiliser de produits nettoyants ménagers. Ceux-ci contiennent souvent des produits chimiques pouvant détériorer les pièces en matières plastiques. N'utiliser en aucun cas de l'essence, de l'huile de térébenthine, des diluants ou d'autres produits similaires pour le nettoyage

Veiller à ce qu'aucun liquide ne pénètre dans la scie sabre REMS. Ne jamais plonger la scie sabre REMS dans un liquide

4.2. Inspection/Remise en état

AVERTISSEMENT

Débrancher la fi che secteur ou, le cas échéant, retirer l'accu avant les travaux d'entretien et de réparation ! Ces travaux doivent impérativement être exécutés par des professionnels qualifi és

Les scies sabres REMS à moteur universel sont équipées de balais de charbon. Ceux-ci s'usent et doivent être contrôlés, voire remplacés de temps en temps par des professionnels qualifi és ou par une station S.A.V. agréée REMS. Le balais de charbon des moteurs à courant continu des machines d'entraînement sur accu s'usent. Leur remplacement est impossible. Il est donc nécessaire de remplacer le moteur à courant continu

5. Défauts

5.1. Défaut : La scie sabre REMS s'arrête pendant le sciage.

Cause :

• La force d'avance est trop élevée
• La lame de scie (5) est émoussée
  • La lame de scie (5) est inappropriée
• Le disjoncteur de surcharge (8) a été déclenché (REMS Tiger)

- La LED rouge du contrôle de l'état de fonctionnement de la machine (Fig. 1 (17)) est allumée en raison d'une sollicitation excessive (scie sabre sur accu REMS).

- Les balais de charbon sont usés.

- La pression de service est trop faible (REMS Tiger pneumatic).

- Le débit d'air fourni par le compresseur est trop faible (REMS Tiger pneumatic).

- L'accu (13) est vide ou défectueux (scie sabre sur accu REMS).

- La LED rouge du contrôle de l'état de fonctionnement de la machine (Fig. 1 (17)) clignote en raison du dépassement de la température autorisée du moteur (scie sabre sur accu REMS)

5.2. Detaut : Les tubes sciés avec le guide (2) ne sont pas coupés perpendiculairement (2).

Cause :

• La force d'avance est trop élevée
  • La lame de scie (5) est inappropriée.
• La lame de scie (5) est émoussée.
• Le prisme du guide (2) est encrassé (scire !).

Remède

• Réduire la force d'avance
• Remplacer la lame de scie.
• Choisir une lame de scie appropriée (voir 2.4. et fi g. 8)
• Attendre quelques secondes, puis appuyer sur le bouton du disjoncteur de surcharge.

• Patienter pendant quelques secondes jusqu'à ce que la LED passe au vert

• Faire remplacer les balais de charbon/le moteur à courant continu par des professionnels qualifi és ou par une station S.A.V. agréé REMS

• Augmenter la pression de service. Choisir le compresseur en fonction des caractéristiques techniques de la section 1.6
• Choisir le compresseur en fonction des caractéristiques techniques de la section 1.6.
• Charger l'accu avec le chargeur rapide Li-Ion ou remplacer l'accu.
• Patienter jusqu'à ce que la LED passe au vert. Mettre la scie sabre sur accu REMS en marche et la faire fonctionner à vide pour accélérer le refroidissement

Remède

• Réduire la force d'avance
• Choisir une lame de scie appropriée (voir 2.4. et fi g. 8)
• Remplacer la lame de scie.
• Nettoyer le prisme

5.3. Défaut : La scie sabre REMS ne démarre pas

Cause :

• Le disjoncteur de surcharge a été déclenché (REMS Tiger)
• Le câble de raccordement est défectueux.
  • L'accu (13) est vide ou défectueux (scie sabre sur accu REMS)
• La scie sabre REMS est défectueuse.
• La LED rouge du contrôle de l'état de fonctionnement de la machine (Fig. 1(17)) est allumée (scie sabre sur accu REMS)

5.4. Défaut : La tige de centrage cisaille. Le serrage de la lame de scie (5) est insuffi sant (REMS Tiger et REMS Cat tous modèles)

Cause :

• La vis de serrage (9) est usée
- La clé mâle six pans est usée (voir 2.5.).

6. Élimination en fin de vie

Ne pas jeter les scies sabres, les accus et les chargeurs rapides dans les ordures ménagères lorsqu'ils sont hors d'usage. Elles doivent être éliminées conformément aux dispositions légales. Les piles au lithium et les blocs piles de tous les systèmes de piles doivent toujours être déchargés avant d'être éliminés. Si les piles au lithium et les blocs piles ne sont pas entièrement déchargés, masquer tous les contacts en utilisant par exemple un ruban isolant.

7. Garantie du fabricant

Le délai de garantie est de 12 mois à compter de la date de délivrance et de prise en charge du produit neuf par le premier utilisateur. La date de délivrance est à justifi er par l'envoi des documents d'achat originaux qui doivent contenir les renseignements concernant la date d'achat et la désignation du produit. Tous les défauts de fonctionnement qui se présentent pendant le délai de garantie et qui sont dus à des vices de fabrication ou de matériel sont remis en état gratuitement. Le délai de garantie du produit n'est ni prolongé ni renouvelé après la remise en état. Sont exclus de la garantie tous les dommages consécutifs à l'usure normale, à l'emploi et au traitement non appropriés, au non-respect des instructions d'emploi, à des moyens d'exploitation inadéquats, à un emploi forcé, à une utilisation non conforme, à des interventions de l'utilisateur ou de tierces personnes ou à d'autres causes n'incombant pas à la responsabilité de REMS.

Les prestations sous garantie ne peuvent être effectuées que par des SAV agréés REMS. Les appels en garantie ne sont reconnus que si le produit non démonté et sans interventions préalables est remis à une station S.A.V. agréée REMS. Les produits et les pièces remplacés redeviennent la propriété de REMS.

Remède

• Attendre quelques secondes, puis appuyer sur le bouton du disjoncteur de surcharge.
• Faire remplacer le câble de raccordement par des professionnels qualifi és ou par une station S.A.V. agréé REMS
• Charger l'accu avec le chargeur rapide Li-Ion ou remplacer l'accu.
• Faire examiner/réparer la scie sabre REMS par une station S.A.V. agréé REMS.
• L'accu utilisé ne convient pas. Accus utilisables : voir 1.5

Remède

• Remplacer la vis de serrage et/ou la tige de centrage.
• Remplacer la clé mâle six pans.

Les frais d'envoi et de retour sont à la charge de l'utilisateur.

La liste des stations S.A.V. REMS est disponible sur Internet, sur www.rems.de Dans les pays qui n'y sont pas mentionnés, le produit doit être renvoyé à : SERVICE-CENTER, Neue Rommelshauser Str. 4, 71332 Waiblingen Deutschland. Cette garantie ne modifi e pas les droits juridiques de l'utilisateur en particulier son droit à des prestations de garantie du revendeur en cas de défauts, ainsi que ses droits résultant d'un manquement délibéré à une obligation et ses droits relevant de la responsabilité du fait du produit.

Cette garantie est soumise au droit allemand, à l'exclusion des prescriptions de renvoi du droit privé international allemand et à l'exclusion de la Convention des Nations Unies sur les contrats de vente internationale de marchandises (CISG). Le garant de cette garantie du fabricant valable dans le monde entier est la société REMS GmbH & Co KG, Stuttgarter Str. 83, 71332 Waiblingen Deutschland.

8. Listes de pièces

Listes de pièces: voir www.rems.de → Télécharger → Vues éclatées.

fra Déclaration de conformité CE

Nous déclarons, de notre seule responsabilité, que le produit décrit au chapitre « Caractéristiques techniques » est conforme aux normes citées ci-dessous, conformément aux dispositions des directives 2006/42/EC, 2014/30/EU, 2011/65/EU, 2015/863/EL, 2019/1781/EU.
