NAUDOJIMO INSTRUKCIJA Puma VE REMS

Originalios naudojimo instrukcijos vertimas

1–8 pav

1 Fiksacinis suklys su rankenéle	10 Bepakopis apsauginis mygtukinis jungiklis (greičio didinimo jungiklis)
2 Kreipiamasis laikiklis
3 Guolio varžtas	11 Svirtis su fi ksatoriumi
4 Pjūklelio prispaudimo detalė	12 Reguliavimo ratukas
5 Pjūklelis	13 Akumuliatorius
6 Apverčiamas atraminis padas (REMS Puma VE tolygiai perstu-miamas išilgine kryptimi)	14 Pjūklelio veržiamoji svirtis (REMS Puma VE)
7 [jungimo / išjungimo apsauginis mygtukinis jungiklis	15 Šešiakampio galinio veržliarakčio laikiklis
8 Apsauga nuo perkrovos (REMS Tiger)	16 Užspaudimo varžtai
9 Užspaudimo varžtas	17 Mašinos darbo režimų kontrolė
	18 Pakopinis įkrovos indikatorius „A“ Izoliuotos rankenos

Bendrieji saugos nurodymai dirbantiesiems su elektriniais jrankiais

JSPÉJIMAS

Perskaitykite visus saugos nurodymus, reikalavimus, peržiurekite paveikslė lius ir techninius duomenis, kuriais yra aprupintas sis elektrinis įrankis. Jei nesilaikysite toliau pateiktų reikalavimų, galite gauti elektros smūgį, sukelti gaisrą i / arba sunkiai susižeisti.

Visus saugos nurodymus ir reikalavimus saugokite ateicial.

Saugos nurodymuose naudojama sąvoka „elektrinis įrankis“ yra susijusi su iš elek tros tinklo maitinamais elektriniais įrankiais (su maitinimo kabeliu) arba akumuliatc riais maitinamais elektriniais įrankiais (be maitinimo kabelio)

1) Sauga darbo vietoje

a) Darbo zona turi būti švari ir gerai apšviesta. Netvarkingos ir neapšviestos darbo zonos gali būti nelaimingų atsitikimų priežastis.

b) Nedirbkite su elektriniu jrankiu sprogioje aplinkoje, kurioje yra degiujų skysčių, dujų arba dulkių Elektriniai įrankiai kibirkščiuoja, kibirkštys gali uždegų dulkes arba garus.

c) Dirbant su elektriniu įrankiu, šalia neturi būti vaikų ir pašalinių asmenų. Dėl išblaškymo galite nebekontroliuoti elektrinio įrankio.

2) Apsauga nuo elektros

a) Elektrinio jrankio jungiamoji šakutė turi tikti šakutės lizdui. Šakutės niekaip neleidziama keisti. Nenaudokite adapterinių kistukų kartu su izemintais elektriniais jrankiais. Nepakeistos šakutės ir tinkami šakučių lizdai sumažina elektros smūgio pavojų.

b) Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, radiatoriai viryklėmis ir šaldytuvais. Jei kūnas yra jžemintas, kyla didesnis elektros smūgi pavojus.

c) Elektrinius prietaisus saugokite nuo lietaus ir drėgmės. I elektrinį įrankį patekęs vanduo padidina elektros smūgio pavojų

d) Nenaudokite jungiamojo laido ne pagal paskirti, elektriniam jrankiui nesti pakabinti arba istaukti kistuką iš kištuko lizdo. Jungiamajj laidą saugokil nuo karścio, alyvos, astrių briaunų arba judančių dalli Pažeisti arba susipynę jungiamieji laidai padidina elektros smūgio pavojų.

e) Jei su elektriniu jrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie taip pat skirti naudoti lauke. Naudojant lauke tinkamą naudoti ilginamajj laidą, sumażęja elektros smūgio rizika.

1) Jel negalima išvengti elektrinio įrankio naudojimo drėgnoje aplinkoje, naudokite apsauginį nuotekio sroves jungiklį Naudojant apsauginį nuotėkic srovės jungiklį, sumažėja elektros smūgio pavojus

3) Asmenų sauga

a) Bukite atidus, stebėkite, ką darote, dirbdami su elektrinių įrankių vadovat kites sveiku protu. Nenaudokite elektrinio įrankio, jei esate pavargę arba veikiami narkotikų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį bent akimirką būsite neatidūs, per tą laiką galite sunkiai susižaloti.

b) Devekite asmenines apsaugos priemones ir visada neslokite apsauginius akinius. Dévint asmenines apsaugos priemones, pvz., respiratorių, apsauginiu batus neslidžiais padais, apsauginį šalmą arba klausos apsaugos priemones, priklausomai nuo elektrinio įrankio rūšies ir naudojimo, sumažėja susižeidimų pavojus.

c) Venkite atsitiktinal Jungti |rankj. Pries prijungdami elektrini |rankj prie elektros tinklo ir / arba akumuliatoriaus, pries pakeldami ji arba nesdami, jsitikinkite, kad jis yra išjungtas. Jei nešdami elektrini |rankj pirštą laikysite ant jungiklio arba jungtą elektrini |rankj prijungsite prie elektros tinklo, gali jvykt. nelaimingu atsitikimu

d) Prieš įjungdami elektrinį įrankį, pašalinkite reguliavimo įrankius arba verz liarakčius. įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje gali sužaloti.

e) Venkite nelprastos kuno padeties. Stenkitės stovėti tvirtai ir visada išlaikykiči pusiausvyrą. Taip galite geriau kontroliuoti įrankį netikėtose situacijose

f) Dévékite tinkamus drabužius. Nedévékite plačių drabužių arba papuošalų Plaukus ir drabuzius saugokite nuo judancių dalii Laisvus drabužius, papuo šalus arba ilgus plaukus gali įtraukti judančios dalys

g) Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įrenginius, juos reikia prijungti ir tinkamai naudoti Naudojant dulkių nusiurbimo įrenginį, galima sumažinti pavojų dėl dulkių.

h) Nesijauskite visiškai saugüs ir kreipkite dėmesį j darbo su elektriniais įra kiais saugos taisykles, net jei po daugkartinio naudojimo esate susipažin su elektriniu įrankiu. Neatsargiai dirbant, per akimirką galima sunkiai susižeist

4) Elektrinio jrankio naudojimas ir priežiūra

a) Venkite per didelès elektrinio įrankio apkrovos. Naudokite darbui skirtą elektrinį įrankį. Su tinkamu elektrinių įrankių dirbsite geriau ir saugiau nurodytoj naudojimo srityje.

b) Nenaudokite elektrinio įrankio, jei jo jungiklis sugedęs. Elektrinis įrankis, kurio negalima įjungti ar išjungti, yra pavojingas, ir ji būtina remontuoti.

c) Prieš regulluodami prietaisą, keisdami darbo įrankių dalis arba padėdami elektrinį įrankį i šalį, ištraukite iš lizdo šakute ir (arba) išimkite išimamą akumuliatorių. Ši atsargumo priemonė apsaugo nuo atsitiktinio elektrinio įrankių įjungimo.

d) Nenaudojamus elektrinius jrankius laikykite vaikams nepasiekiamoje vietoje Neleiskite elektriniu jrankiu naudotis asmeniims, kurle su juo nesusipažin ar neperskaitė šių nurodymų Elektriniai jrankiai yra pavojingi, jei jais naudojas nepatyrę asmenys.

e) Rüpestingai prižiūrėkite elektrinius įrankius ir darbo įrankį. Patikrinkite, a judančios dalys veikia nepriekaištingai ir neužsikerta, ar dalys nesulūžo ir ar nėra taip pažeistos, kad darytų įtaką elektros įrankio veikimui. Prieš pradėdami naudoti elektrinį įrankį, leiskite suremontuoti pažeistas dalis. Daugelį nelaimingų atsitikimų sukelia netinkamai techniškai prižiūrimi elektrinia įrankiai.

f) Pjovimo įrankius laikykite aštrius ir sausus. Rūpeestingai prižiūrimi pjovimo įrankiai su aštriomis briaunomis mažiau stringa, ir yra lengviau valdomi.

g) Naudokite elektrinj jrankj, darbo jrankj, darbo jrankius pagal šiuos nurodymus. Atsižvelkite j darbo salygas ir atliekama veiksmą. Elektrinj jrankj naudojant kitaip, nei numatyta, gali susidaryti pavojingos situacijos.

h) Rankenos ir rankenų paviršiai turi būti sausi, švarūs ir neištepti alyva ir tepalu. Slidžios rankenos ir rankenų paviršiai trukdo saugiai valdyti ir kontroliuo elektrinį įrankį netikėtose situacijose.

5) Akumuliatorinio jrankio naudojimas ir priežiūra

a) Akumuliatorius jkraukite tik su gamintojo rekomenduojamais jkrovikliais. Jkrovikliui, kuris yra skirtas tam tikrai akumuliatorių rūśiai, kyla gaisro pavojus, jei jis naudojamas su kitais akumuliatoriais.

b) Elektriniuose įrankiuose naudokite tik tam skirtus akumuliatorius Naudojanti kitus akumuliatorius, galima susižaloti ir sukelti gaisrą.

c) Nenaudojamą akumuliatorių laikykite toliau nuo sąvaržėlių, monetų, raktų vinių, varžtų arba kitų mažų metalinių daiktų, kurie galėtų sujungti kontaktu Dėl tarp akumuliatoriaus kontaktų įvykusio trumpojo jungimo galima nudegti arb sukelti gaisrą.

d) Netinkamai naudojant, iš akumuliatoriaus gali ištekėti skysčio. Venkite kontako su šiuo skysčiu. Atsitiktinai palietę, nuplaukite vandeniu. Jei skyst pateko j akis, papildomai kreipkitės į gydytoją. Ištekantis akumuliatoriaus skysīsti gali diriginti odą arba nudeginti.

e) Nenaudokite pažeisto arba pakeisto akumuliatoriaus. Pažeisti arba pakeisti akumuliatoriai gali nenuspėjamai veikti ir sukelti gaisrą, sprogimą arba sužaloti

f) Akumuliatorių saugokite nuo ugnies arba per aukštos temperatūros Ugnis arba aukštesnė nei 130 °C temperatūra gali sukelti sprogimą

g) Laikykitės visų krovimo nurodymų ir niekada nekraukite akumuliatoriaus arba akumuliatorinio jrankio temperatūroje, kuri yra už naudojimo instruk cijoje nurodytos temperatūros srities ribų Netinkamai kraunant arba kraunant neleistinoje temperatūroje, akumuliatorius gali sugesti, ir padidėja gaisro pavoju.

6) Techninės priežiūros tarnyba

a) Elektrinj jrankj leiskite remontuoti tik kvalifi kuotiems specialistams, naude jant originalias atsargines dalis. Taip užtikrinsite, kad elektrinis jrankis išliks saugus.

b) Niekada neatlikite pažeistų akumuliatorių techninės priežiūros Visą akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotos klientų aptarnavim tarnybos skyriai.

Saugos nurodymai dirbant su REMS tiesiniais pjūklais

ISPÉJIMAS

Perskaitykite visus saugos nurodymus, reikalavimus, peržiūrėkite paveikslė lius ir techninius duomenis, kuriais yra aprūpintas šis elektrinis įrankis. Jei nesilaikysite toliau pateiktų reikalavimų, galite gauti elektros smūgį, sukelti gaisrą i / arba sunkiai susižeisti.

Visus saugos nurodymus ir reikalavimus saugokite ateičiai.

- Atlikdami darbus, kurių metu darbinis įrankis gali kliudyti paslėptus elektro laidus arba savo maštinimo laidą, elektrinį įrankį laikykite paėmę už izoliuoto rankenos („A“). Palietus laidą, kuriuo teka srovė, metaliniai prietaisai gali jsielektrinti ir būti elektros smūgio priežastimi.

- Dirbdami elektrinį įrankį laikykite tvirtai abejomis rankomis ir stenkitės stovėti tvirtai. Elektrinis įrankis abiem rankomis valdomas tvirčiau.

- Naudokite asmeninės apsaugos priemones, pvz., apsauginius akinius. Pjovimo metu karštos pjuvenos lekia j visas puses. Šalia neturi būti pašalinių astmenų.

• Atkreipkite dėmesį, kad pjaunant gali susidaryti sveikatai kenksmingų dulkių. Jei reikia, naudokite tinkamą dulkių siurbį, respiratorių ir vienkartinius drabužius. Laikytis nacionalinių taisyklių.
• Naudokite tinkamą ieškiklj paslėptoms maitinimo linijoms aptikti, arba kreipkitės į vietines tiekimo bendroves. Sąlytis su elektros laidais gali būti ugnies arba elektros smūgio priežastis. Pažeidus dujotiekį, gali įvykti sprogimas Patekus į vandentiekio liniją, galima patirti materialinę žalą arba gauti elektros smūgi.
• Pjaudami linijas, kuriomis teka vanduo, atkreipkite dėmesį, kad į motorą nepatektų liekamojo vandens. Galimas elektros smūgio pavojus.
• Pjaudami linijas, kuriomis teka vanduo, pasirūpinkite, kad į akumuliatorių motorą nepatektų liekamojo vandens. Kyla sprogimo ir gaisro pavojus dėl trumpojo jungimo.
• Gerai įtvirtinkite medžiagą. Gaminio nelaikykite ranka arba neparemkite koja. Kyla sužeidimo pavojus.
• [tvirtinkite gamini]. Spaustuvuose arba veržiamajame jtaise įtvirtintas gaminys laikomas tvirčiau nei ranka.
• Su veikiančiu pjūklu nelieskite jokių daiktų arba žemės Galimas atatrankos pavojus.
• Laikykite rankas toliau nuo pjovimo zonos Nekiškite rankų po gaminiu. Liečian pjūklelį, kyla pavojus susižeisti.
• Pjovimo metu lengvai užsidegančias medžiagas saugokite nuo karštu pjuvenų. Kyla gaisro pavojus!
• Stenkitės, kad pjovimo metu apverčiamas atraminis padas (6) būtų visada prigludęs prie gaminio. Pjūklelis gali įstrigti, ir dėl to Jūs galite nesuvaldyti elektrinio įrankio.
• Baigę darbą išjunkite elektrinį įrankį ir ištraukite pjūkleļį iš prapjovos tik tada, kai jis visiškai sustoja Taip išvengsite atatrankos ir galėsite saugiai padė elektrinį įrankį.
• Naudokite tik nepažeistus, nepriekaištingos būklės pjūklelius. Lenkti arba neastrūs pjūkleliai gali lūžti arba sukelti atatranką.
• Išjunge įrankį, nestabdykite pjūklelio, spausdami jį iš šono. Pjūkleli galima pažeisti, perlaužti arba sukelti atatranką.
• Prieš padėdami elektrini įrankį palaukite, kol įis sustos . Darbo įrankis gali įstrigti, ir dėl to Jūs galite nesuvaldyti elektrinio įrankio.
• Prieš montuodami / išmontuodami pjūklelj, ištraukite tinklo kištuką arba išimkite akumuliatorių. Kyla sužeidimo pavojus.
• Prieš reguliuodami atraminį padą, ištraukite tinklo kištuką arba išimkite akumuliatorių. Kyla sužeidimo pavojus
• Nenaudokite pažeisto elektrinio jrankio. Kyla nelaimingo atsitikimo pavojus.
• Niekada nepalikite veikiancio elektros įrankio be priežiūros. Ilgesnį laiką nedirbdami, išjunkite elektros įrankį, ištraukite tinklo kistuką / išimkite akumullatorių. Palikus veikiančius elektros prietaisus be priežiūros, jie gali kel pavojų, dėl kurio galima patirti materialinę žalą ir (arba) sužaloti asmenis.
• Vaikams ir asmenims, kurie dėl savo ti zinių, sensorinių arba protinių gebėjimų, arba del savo nepatyrimo, arba nezinojimo nesugeba saugiai vaidyti elektrinio įrankio, neleidziama naudoti sio elektrinio įrankio, jei jų neprizių arba neinstruktuoja atsakingas asmuo. Priešingu atveju kyla netinkamo valdymo ir susižalojimų pavojus.
• Elektrini įrankį patikėkite tik instruktuotiem asmenims Su elektrinių įrankių leidžiama dirbti asmenims, vyresniems nei 16 metų, nes toks amžius yra būtina mokymo tikslui pasiekti, ir juos privalo prižiūrėti specialistas.
• Reguliariai tikrinkite elektrinio prietaiso jungiamaji laidą ir ilginamuosius laidus. Pažeistus laidus leiskite pakeisti kvalifi kuotam specialistui arba igaliotos REMS klientų aptarnavimo tarnybos dirbtuvėse.
• Naudokite tik leidžiamus naudoti ir atitinkamai paženklintus ilginamuosius laidus, kurių skerspjūvis yra pakankamas. Ilginamuosius laidus, kurių ilgis siekia iki 10 m, naudokite 1,5 mm² skerspjūvio, 10 – 30 m ilgio 2,5 m² skerspjūvio.

Darbo saugos nurodymai, dirbantiesiems su akumuliatoriais

JSPÉJIMAS

Perskaitykite visus saugos nurodymus, reikalavimus, peržiūrėkite paveikslėlius ir techninius duomenis, kuriais yra aprūpintas šis elektrinis įrankis. Jel nesilaikysite toliau pateiktų reikalavimų, galite gauti elektros smūgį, sukeltį gaisrą i/ arba sunkiai susižeisti.

Visus saugos nurodymus ir reikalavimus saugokite ateičiai.

Taip pat žr. www.rems.de → Atsisiuntimai → Naudojimo instrukcija.

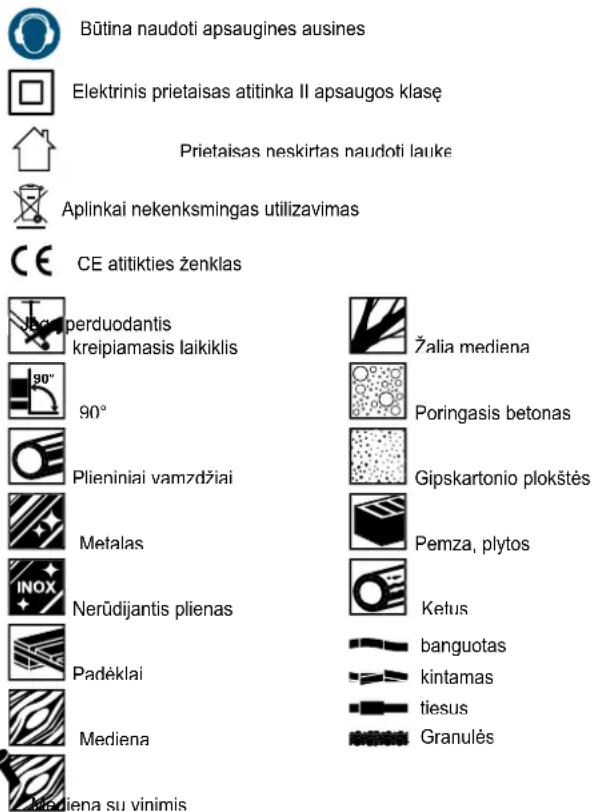

Simbolių paaiškinimas

ISPÉJIMAS

Vidutinio rizikos laipsnio pavojus, j kurj nekreipiant dėmesio galimi mirtini arba sunkūs sužalojimai (negrižtamieji)

DÉMESIC

ažo rizikos laipsnio pavojus, j kurj nekreipiant dėmesio galimi vidutiniai sužalojimai (grįžtamieji).

PRANEŠIMAS

Materialinė žala, ne saugos nurodymas! Sužeidimo pavjoaus nėr:

Naudojimo instrukcija perskaityti prieš pradedant eksploatuoti

Būtina naudoti akių apsaugą

Būtina dévēti respiratorių

Būtina naudoti apsaugines ausines Elektrinis prietaisas atitinka II apsaugos klasę Prietaisas neskirtas naudoti lauke Aplinkai nekenksmingas utilizavimas CE atitikties ženklas Jeperduodantis kreipiamasis laikiklis 90° Plieniniai vamzdžiai Metalas INOX Nerūdijantis plienas Padėklai Mediena Mediena su vinimis Žalia mediena Poringasis betonas Gipskartonio plokštės Pemza, plytos Kelus banguotas kintamas tiesus Granulės

1. Techniniai duomenys

Naudojimas pagal paskirti

JSPÈJIMAS

REMS tiesiniai pjūklai, naudojami su tinkamais pjūkleliais, skirti pjauti įvairias medžiagas, pvz., plieninius vamzdžius, nerūdijančius plieninius vamzdžius, ketiniu vamzdžius, kitus metalinius profi liuočius, medieną, medieną su vinimis, padėklus, statybines medžiagas, taip pat pjauti įleidžiamuoju būdu ne per kietas medžiagas. Naudojant kitais tikslais yra naudojama ne pagal paskirtį, ir todėl neleidžiama naudo

1.1. Tiekimo komplektas

REMS Tiger VE/SR/pneumatic: pavara, šešiakampis galinis veržliaraktis, kreipiamasis laikiklis iki 2", 2 REMS specialūs pjūkleliai iki 2"/140-3,2, plieninės skardos dėžė, naudojimo instrukcija.

REMS Puma VE: pavara, šešiakampis galinis veržliaraktis, 1 REMS specialus pjūklelis iki 210-1,8/2,5, plieninės skardos dėžė, naudojimo instrukcija

REMS Cat VE: pavara, šešiakampis galinis veržliaraktis, 1 REMS universalusis pjūklelis iki 150-1,8/2,5, plieninės skardos dėžė, naudojimo instrukcija

RENS Cat 22 V VE: pavara, akumuliatorius, spartusis kroviklis, šešiakampis galinis veržliaraktis, 1 REMS universalus pjūklelis iki 150-1,8/2,5, plieninės skardos dėžė, naudojimo instrukcija.

RFN/S Tiger 22 V VE: pavara, akumuliatorius, spartusis jkroviklis, šešiabriauni galinis veržliaraktis, kreipiamasis laikiklis 2col., 2 REMS specialūs pjūkleliai 2col. / 140-3,2, plieninės skardos dėže, naudojimo instrukcija.

1.2. Gaminio numeris

REMS Tiger pavara	560000
REMS Tiger VE pavara	560008
REMS Tiger SR pavara	560001
REMS Tiger pneumatic pavara	560002
REMS Tiger 22 V VE pavara Li-Ion	56001
REMS Puma VE pavara	560003
REMS Cat VE pavara	560004
REMS Cat 22 V VE pavara Li-Ion	560010
Akumuliatorius Li-Ion 21,6V, 5,0 Ah	571581
Greitaveikis jkroviklis Li-Ion 230V, 90W	571585
Kreipiamasis laikiklis 18 ′′ – 2′′	563000
Kreipiamasis laikiklis 212 ′′ – 4′′	563100
Kreipiamasis laikiklis 5′′ – 6′′	563200
Dvigubas laikiklis	543100
Apsauginis gaubtas kreipiamojo laikiklio, plonasienėms
Medžiagoms įtvirtinti	563008
Plieninės skardos dėžė (REMS pavara)	566051
Plieninės skardos dėžė (REMS ličio jonų pavara)	566030
REMS CleanM	140119

1.3. Darbinis diapazonas

Pjovimas stačiu kampu su REMS Tiger VE/SR/pneumatic

Su kreipiamuoju laikikliu 563000 ir

REMS specialiu pjūkleliu 561001, 561007

vamzdžiai (taip pat ir padengti plastiko sluoksniu) 18 " - 2"

Su kreipiamuoju laikikliu 563100 ir

REMS specialiu pjūkleliu 561002

vamzdžiai (taip pat ir padengti plastiko sluoksniu) 2½" – 4"

Su kreipiamuoju laikikliu 563200 ir

REMS specialiu pjūkleliu 561008

vamzdžiai (taip pat ir padengti plastiko sluoksniu) 5" – 6"

REMS Tiger SR su kreipiamuoju laikikliu

ir REMS universaliu pjūkleliu 561005, 561003

Nerūdijantys plieniniai vamzdžiai 18 " - 2" / 212 " - 4"

Pjovimas stačiu kampu su REM S Tiger 22 V VE

Su kreipiamuoju laikikliu 563000 ir

REMS specialiu pjūkleliu 561001, 561007

vamzdžiai (taip pat ir padengti plastiko sluoksniu) 18 " - 2"

Pjovimas rankiniu būdu, naudojant visus REMS pjūklelius

REMS universalus pjukleliai ir REMS pjukleliai

Plieniniai vamzdžiai ir kiti metaliniai profi liuočiai ∅ ≤ 6", ≤ 250 mm

Mediena, mediena su vinimis, padėklai,

statybinės medžiagos, plastikai ≤ 250 mm

1.4. Apsisukimų dažnis (tuščia eiga)

REMS Tiger 2400 min-

REMS Tiger VE (bepakopis reguliavimas) 0 ... 2400 min ^-1

REMS Tiger SR (bepakopis reguliavimas) 700 ... 2200 min ^-1

REMS Tiger pneumatic (bepakopis reguliavimas) 0 ... 1700 min ^-1

REMSTiger 22 V VE (bepakopis reguliavimas) 0 ... 1900 min ^-1

REMS Puma VE (bepakopis reguliavimas) 0 ... 2800 min ^-1

REMS Cat VE (bepakopis reguliavimas) 0 ... 2400 min ^-1

REMS Cat 22 V VE (bepakopis reguliavimas) 0 ... 1900 min ^-1

1.5. Elektros duomenys

REMS Tiger VE,

REMS Cat VE 230 V\~; 50 – 60 Hz; 1050 W; 5 A arba

110 V\~; 50 – 60 Hz; 1050 W; 10 A

apsauginė izoliacija, apsaugotas nuo trukdžių

REMS Tiger SR 230 V\~; 50 – 60 Hz; 1400 W; 6,4 A arba

110 V\~; 50 - 60 Hz; 1400 W; 12,8 A

apsauginė izoliacija, apsaugotas nuo trukdžių

REMS Puma VE 230 V\~; 50 - 60 Hz; 1300 W; 6 A

apsauginė izoliacija, apsaugotas nuo trukdžių

REMS Cat 22 V VE 21,6 V==; 5,0 Ah; 21,6 V==; 9,0 Ah

REMS Tiger 22 V VE 21,6 V---; 9,0 Ah

Greitaveikis jkroviklis Input 100 – 240 V\~; 50 – 60 Hz; 90 W

Li-Ion 230 V, 90 W Output 21.6 V =

apsauginė izoliacija, apsaugotas nuo trukdžių

1.6. Suspausto oro prijungimas REMS Tiger pneumatic

Reikalingas spaudimas 0,6 MPa, 6 bar (85 psi)

Oro sunaudojimas tuščia eiga 1,6 m³/min (56 cf/min)

Oro sunaudojimas pilnas apkrovimas 1,3 m³/min (46 cf/min)

Zarnos plotis 12 – 13 mm ( 12 )

Alyvos reguliavimas 6 – 7 lašai/min.

1.7. Išmatavimai

REMS Tiger 455×80× 90 mm (17,9"×3,2"×3,5")

REMS Tiger VE 435×80×135 mm (17,1"×3,2"×5,3")

REMS Tiger SR 490×80× 90 mm (19,3"×3,2"×3,5")

REMS Tiger pneumatic 445×80×90 mm (17,5"×3,2"×3,5")

REMS Tiger 22 V VE

(su akumuliatoriumi) 405×83×230 mm (15,9"×3,3"×9,1")

REMS Puma VE 475×90×152 mm (18,7"×3,5"×6,0")

REMS Cat VE 435×80×135 mm (17,1"×3,2"×5,3")

REMS Cat 22 V VE

(su akumuliatoriumi) 405×83×205 mm (15,9"×3,3"×8,1")

1.8. Svoris

REMS Tiger 3,0 kg (6,6 lb)

REMS Tiger VE 3,0 kg (6,6 lb)

REMS Tiger SR 3,1 kg (6,8 lb)

REMS Tiger pneumatic 3,8 kg (8,4 lb)

REMS Tiger 22 V VE, be akumuliatoriaus 2,3 kg (5,1 lb)

REMS Puma VE 3,8 kg (8,4 lb)

REMS Cat VE 3,0 kg (6,6 lb)

REMS Cat 22 V VE, be akumuliatoriaus 2,3 kg (5,1 lb)

REMS Akumuliatorius Li-Ion 21,6V, 5,0 Ah 0,8 kg (1,8 lb)

REMS Akumuliatorius Li-Ion 21,6V, 9,0 Ah 1,1 kg (2,4 lb)

Kreipiamasis laikiklis 18 " - 2" 1,0 kg (2,2 lb)

Kreipiamasis laikiklis 2½" – 4" 1,7 kg (3,7 lb)

Kreipiamasis laikiklis 5" – 6" 2,7 kg (6,0 lb)

1.9. Informacija apie triukšma

Garso slègio lygis L p ^e

REMS Tiger/Cat 96 dB(A)

REMS Puma 87 dB(A)

Garso galios lygis L

REMS Tiger/Cat 107 dB(A)

REMS Puma 98 dB(A)

Neapibréžtis K 3 dB(A)

1.10. Virpesiai

Pagreičio svertinė efektinė vertė:

visi REMS tiesiniai pjūklai

Medienos drožlių plokštės pjūklai 18,3 m/s² K = 3,3 m/s²

Medinių siju pjūklai 28,3 m/s² K = 2,4 m/s²

Nurodyta vibravimo emisijos vertė buvo išmatuota, remiantis standartiniu išbandymo metodu ir gali būti naudojama palyginimui su kitu prietaisu. Nurodyta vibravimo emisijos vertę galima taip pat naudoti, pradedant vertinti prietaiso gedimus

DÉMESIO

Vibracijos emisijos vertė faktinio prietaiso naudojimo metu gali skirtis nuo nurodytos vertės, priklausomai nuo prietaiso naudojimo būdo. Taip pat, priklausomai nuo faktinių naudojimo sąlygų (darbas su periodinėmis pertraukomis), gali prireikti nustatyti saugumo užtikrinimo priemones, norint apsaugoti prietaiso naudotoją

2. Eksploatavimo pradžia

2.1. ljungimas j elektros tinklą

Atkreipkite dėmesį i tinklo įtampaą! Prieš prijungiant REMS tiesinį pjūklą arba spartųji įkroviklį patikrinti, ar gaminio parametru lentelėje nurodyta įtampa atitinka tinklo įtampaą. Statybos aikštelėse, drėgnoje aplinkoje, pastatų viduje ir lauke arba esant palyginamoms pastatymo rūšims, elektrinį įrankį junkite prie tinklo tik su apsauginiu nuotėkio srovės jungikliu (Fl jungikliu), kuris nutraukia energijos tiekimą, kai tik nuotėkio i žemę srovė viršija 30 mA per 200 ms.

Akumuliatoriali (1 pav. (13))

Visiškas iškrovimas dėl sumažintosios įtampos

Naudojant ličio jonų akumuliatorius įtampa negali būti žemesnė nei mažiausia įtampa, nes kitaip akumuliatorius gali būti pažeidžiamas visiškai iškraunant, žr. „Pakopinis įkrovos indikatorius“. Prieš tiekimą REMS ličio jonų akumuliatoriai yra įkrauti maždaug 40 %. Todėl ličio jonų akumuliatorius prieš naudojimą reikia įkrauti ir reguliariai įkrauti papildomai. Jei nesilaikoma šio elementų gamintojc taisyklės, ličio jonų akumuliatorius gali būti pažeidžiamas visiškai iškraunant

Visiškas iškrovimas sandėliuojant

Jei sandėliuojamas santykinai mažai jkrautas ličio jonų akumuliatorius, sandėliuojant ilgą laiką jis gali visiškai išsikrauti dėl savaiminio išsikrovimo ir taip būti pažeistas. Todėl ličio jonų akumuliatorius reikia jkrauti prieš sandėliavimą ir ne rečiau kaip kas šešis mėnesius jkrauti papildomai ir prieš naują apkrovą būtin dar kartą jkrauti

PRANEŠIMAS

Akumuliatorių įkraukite prieš naudojimą. Ličio jonų akumuliatorių reguliarai įkraukite papildomai, kad būtų išvengta visiško iškrovimo. Visiškas iškrovimas pažeidžia akumuliatorių.

Įkrauti naudokite tik REMS spartujį akumuliatorių įkroviklį. Nauji ir ilgą laiką nenaudoti ličio jonų akumuliatoriai visą talpą pasiekia tik po kelių krovimų. Neleidžiama krauti pakartotinai nejkraunamų baterijų

Pjūklo būsenos kontrolė, RENS Tiger 22 V VE, RENS Cat 22 V VE

Akumuliatoriniame grjžtamojo slenkamojo judėjimo pjūkle jdiegta elektroninė pjūklo būsenos kontrolės sistema (1 pav. (17)) su dviejų spalvų (žalios ir raudonos) šviesos diodu. Šviesos diodas šviečia žaliai, jei akumuliatorius yra visiškai jkrautas arba dar pakankamai jkrautas. Šviesos diodas šviečia raudonai, jei akumuliatorių reikia jkrauti. Jeigu ši būklė nustatoma pjaunant, pjovimą būtina užbaigti su jkrautu ličio jonų akumuliatoriumi. Jeigu apkrova per didelė, šviesos diodas ima šviesti raudonai ir akumuliatorinis grjžtamojo slenkamojo judėjimo pjūklas išsijungia. Netrukus šviesos diodas vėl ima šviesti žaliai ir tada galima tęsti pjovimą. Šviesos diodas mirksi raudonai, jeigu variklio temperatūra yra viršijama. Pasibaigus aušinimo trukmei šviesos diodas vėl ima šviesti žaliai ir tada galima tęsti pjovimą. Aušinimo trukmę galima sutrumpinti, jeigu akumuliatorinis grjžtamojo slenkamojo judėjimo pjūklas eksploatuojamas tuščiaja eiga. Šviesos diodas šviečia raudonai, jeigu akumuliatorinis grjžtamojo slenkamojo judėjimo pjūklas eksploatuojamas tuščiaja eiga.

Jeigu akumuliatorinis grižtamojo slenkamojo judėjimo pjūklas néra naudojamas, šviesos diodas užgęsta maždaug po 2 valandų, tačiau vėl pradeda šviesti, ka akumuliatorinis grižtamojo slenkamojo judėjimo pjūklas vėl jungiamas

Pakopinis ikrovos būklės indikatorius (18) ličio jonų akumuliatorius 21,6 V Pakopinis ikrovimo lygio indikatorius 4 šviesos diodais parodo akumuliatoriaus ikrovimo lygį. Paspaudus mygluką su baterijos simboliu kelias sekundes šviečia ne mažiau kaip vienas šviesos diodas. Kuo daugiau šviesos diodu šviečia žaliai, tuo didesnis yra akumuliatoriaus ikrovimo lygis. Jei vienas šviesos diodas mirksi raudonai, akumuliatorių reikia ijkrauti

Ličio jonų akumuliatorių spartusis įkroviklis (gam. Nr. 571585)

Jei tinklo kištukas jkištas, kontrolinė lemputė kairėje šviečia žalia pastovia šviesa. Jei akumuliatorius yra įstatytas į REMS spartuji įkroviklį, mirksinti žalia kontrolinė lemputė rodo, kad akumuliatorius kraunamas. Jei ši kontrolinė lemputė šviečia žalia pastovia šviesa, akumuliatorius yra įkrautas. Jei kontrolinė lemputė mirksi raudonai, akumuliatorius yra sugedęs. Jei kontrolinė lemputė šviečia raudona pastovia šviesa, sparčiojo įkroviklio ir / arba akumuliatoriaus tempera tūra yra mažesnė arba viršija leidžiamą darbinį intervalą nuo 0°C iki +40°C.

PRANESIMAS

Spartusis jkroviklis néra pritaikytas naudoti lauke.

2.2. Pjovimas, naudojant kreipiamaji laikiklj (2) (pjovimas stačiu kampu)

ISPÉJIMAS

Prieš montuojant / išmontuojant kreipiamaji laikiklj, ištraukti tinklo kištuką arba išimti akumuliatorių!

Kreipiamojo laikiklio (2) guolio varžta (3) iš šono jstatykite i REMS grjžtamojo slenkamojo judėjimo pjūkla / REMS akumuliatorinį grjžtamojo slenkamojo judėjimo pjūkla taip, kad kreipiamojo laikiklio ribojamasis kaištis judėtu REMS grjžtamojo slenkamojo judėjimo pjūklo išilginėje išpjovoje.

PRANEŠIMAS

Norint pjauti stačiu kampu būtinai reikia naudoti kreipiamaji laikiklj, nes laikan ranka nejmanoma pridėti arba stumti REMS grįžtamojo slenkamojo judėjimo pjūklo / REMS akumuliatorinio grįžtamojo slenkamojo judėjimo pjūklo stačiu kampu.

2.3. Pjovimas rankiniu būdu

REMS grjžtamojo slenkamojo judėjimo pjūklas / REMS akumuliatorinis grjžtamojo slenkamojo judėjimo pjūklas naudojamas be kreipiamojo laikiklio (2). Pjovimo metu jį reikia stipriai prispausti prie medžiagos, kad atraminis padas (6) būtų nuolatos prigludęs prie pjaunamos medžiagos. Pjaunamą medžiagą reikia įtvirtinti, kad nebūtų nusviesta i šalį.

2.4. Tinkamo pjūklelio pasirinkimas

Savo interesais su visais REMS grižtamojo slenkamojo judėjimo pjūklais / REMS akumuliatoriniais grižtamojo slenkamojo judėjimo pjūklais naudokite til REMS kokybiškus pjūklelius, priešingu atveju neteksite teisės į garantiją!

REMS specialüs pjukleliai 2"/140-2,5 arba 2"/140-3,2, 4"/200-3,2 ir 6"/260-3,2 (8 pav.) visiems REMS Tiger modeliams

Specialiai sukurta REMS Tige r. Būtinai reikalingi pjaunant stačiu kampu bei greitai išmontuojant plieninius vamzdžius su jėgą perduodančiu kreipiamuoju laikikliu. Jis jtakoja keleriopą pastūmos jėgą 5 kartus jėgą dididinancių svirties poveikiu. REMS specialūs pjūkleliai su dvipuse ąsele ir labai plačiu suspaudim paviršiumi laiko tiksliai, yra labai stori, atsparūs lenkimui ir sukimui, todėl laba stabilūs. Dideli, banguoti dantys greitam pjūviui. Kelis kartus ilgesnis naudojim laikas. Iprastų pjūklelių su vienpuse ąsele negalima naudoti pjauti stačiu kampu kreipiamuoju laikikliu, nes dėl didelės pastūmos jėgos jie lūžta suspaudimo vietoje.

REMS universalus pjūklelis 100/150/200/300 (8 pav.) visiems REMS Tiger, REMS Cat modeliams

Skirtas pjauti viena ranka ir pjauti su jėga perduodančiu kreipiamuoju laikikliu. Vietoj įvairių skirtingų pjūklelių pjovimo darbams reikia tik 1 REMS universalaų pjūklelio. Elastinga medžiaga, labai lankstus, tinka pjauti net arti sienų. Dvipus ąsele šu labai plačiu suspaudimo paviršiumi laiko tiksliai ir labai stabiliai. Bes keičiantys dantys (Combo dantų išdėstymas), dantų srityje ypatingai užgrūdinta Del to pasiekiamas puikus pjovimo našumas ir ypatingai ilga naudojimo trukmi Taip pat ir sunkiai sriegiamoms medžiagoms, pvz., nerūdijantiems plieniniams vamzdžiams, kietiems ketiniams vamzdžiams ir t. t., ir medienai su vinimis, padėklams pjauti. Iprasti pjūkleliai su vienpuse ąsele netinka pjovimo metu naudojant kreipiamajį laikiklj, jie lūžta suspaudimo vietoje.

REMS pjūkleliai visiems REMS tiesiniams pjūklams

Specialiems metalų, medienos, statybinių medžiagų ir plastikų pjovimo darbams tiekiami daug įvairios formos, ilgio ir dantų žingsnio REMS pjūkleliai su įprastin (vienpuse) ąsele, žr. pjūklelių lentelę 8 pav

2.5. Pjūklelio montavimas

ISPÉJIMAS

Prieš montuojant / išmontuojant pjūklelj, ištraukti tinklo kištuką arba išimti akumuliatorių!

Visi REMS Tiger, REMS Cat modeliai (2 ir 3 pav.)

Montuojant REMS pjūklelj, pjūklo nepadėti ant jungiamojo laido apsauginio antgalio nuo perlenkimo, kadangi ji galima pažeisti! Atlaisvinti pjūklelio prispaudimo detalės (4) užspaudimo varztą (9), kol pjūklelj bus galima užmau ant centravimo kaiščio. REMS specialus pjūklelis ir REMS universalusis pjūkleli yra tarp abejų „U” formos pjūklelio prispaudimo detalės kojelių (2 pav.). REMS pjūkleliai su jprastine (vienpuse) ašele turi būti pjūklelio prispaudimo detalės pagrindo išēmoje (3 pav.). Tvirtai užveržti pjūklelio prispaudimo detalę užspau dimo varztu (9), kadangi priešingu atveju pažeidžiamas arba nukerpamas centravimo kaištis. Centravimo kaištis neskirtas laikyti pjūklelj. Tai vyksta tik prispaudžiant užspaudimo varztu (9). Jei užspaudimo varžto (9) negalima daugiau užveržti, kadangi yra nusidėvėjęs vidinis šešiakampis arba šešiakampi galinis veržliaraktis, centravimo kaištis nukerpamas. Todel reikia laiku keisti nusidėvėjusį užspaudimo varztą (9) ir šešiakampį galinį veržliaraktį.

REMS Puma VE (5 pav.)

Montuojant REMS pjūkleļį, pjūklo nepadėti ant jungiamojo laido apsauginio antgalio nuo perlenkimo, kadangi jį galima pažeistį! Ranka pakelti aukštyn i laikyti pjūklelio veržiamają svirtį (14). Pjūkleļį (5) pasirinktinai įstatyti į apačią nukreiptais dantimis arba apverstą 180° dantimis į viršų. Atleisti pjūklelio veržiamają svirtį (14), ją veikia spyruoklė, ir pjūklelis užspaudžiamas automatiškai. Patikrinti, ar tvirtai laikosi pjūklelis (5). Pjūkleliu, kurio dantys nukreipti į viršų, galima pjauti arti pavirsiaus (7 pav.).

2.6. Išilgine kryptimi reguliuojamo atraminio pado nustatymas, REMS Puma V (6 pav.)

ISPÉJIMAS

Prieš reguliuojamą apverčiamą atraminį pada (6) reguliuojant išilgine kryptimi, ištraukti tinklo kištuką!

Išimti iš laikiklio (15) šešiakampj galinj raktą ir atidaryti abu užspaudimo varžtus (16). Apverčiamą atraminį padą (6) galima tolygiai perstumti 40 mm išilgine kryptimi. Nustatyti norimą padėtį, tvirtai užveržti užspaudimo varžtus (16), šešiakampj galinj raktą jstatyti į laikiklj (15). Dėl šios atraminio pado reguliavim galimybės galima geriau išnaudoti iš dalies atšipusius pjūklelius ir galima išvengti, kad pjūklelio viršunė neužkliūtų už sienos / vamzdžio vidinės sienelė (atsižvelgti į pjūklelio eiga).

3. Naudojimas

Būtina naudoti akių apsaugą

Būtina dévēti respiratorių

Būtina naudoti apsaugines ausines

ISPÉJIMAS

Attiekant darbus, kurių metu gali susidaryti sveikatai kenksmingos dulkės, reikia naudoti tinkamą dulkių siurblį, respiratorių ir vienkartinius drabužius. Laikytis nacionalinių taisyklių.

REMS Tiger: jjungti / išjungti jjungimo / išjungimo apsauginiu mygtukiniu jungikliu (7).

REMS tiesiniai pjūklai „VE“, REMS akumuliatoriniai grįžtamojo slenkamoj judejimo pjūklai „VE“: tolygus elektroninis pjūklo eigos reguliavimas kintama spaudžiant bepakopį apsauginį mygtukinį jungiklj (greičio didinimo jungiklj) (1C REMS Tiger SR tolygus elektroninis judesių skaičiaus reguliavimas. Reguliavimo ratuku (12) iš anksto pasirenkamas norimas judesių skaičius. Ijungti / išjungti įjungimo / išjungimo apsauginiu mygtukiniu jungikliu (7)

REMS Tiger pneumatic norint įveikti svirties įjungimo blokatorių, pirma reikią paspausti žemyn svirties su fi ksatoriumi (11) fi ksatorių, po to svirtį. Judesių skaičius pasirenkamas atitinkamai paspaudus svirtį su fi ksatoriumi (11

3.1. Darbo eiga, pjovimo metu naudojant kreipiamaji fi ksatori

!SPÉJIMAS

REMS grižtamojo slenkamojo judėjimo pjūkla, REMS akumuliatorinį grižtamojo slenkamojo judėjimo pjūkla laikykite tik už izoliuotų rankenų („A“) (1 pav.), o ne už kreipiamojo laikiklio (2), jei atliekami darbai, kuriuos atliekant galima kliudyti paslėptus laidus ar maitinimo tinklo kabelį. Palietus laidą, kuriuo teka srovė, metaliniai prietaisai arba kreipiamasis laikiklis gali įsielektrinti ir būti elektros smūgio priežastimi.

PRANEŠIMAS

Naudoti tik REMS specialius ir REMS universalius pjūklelius (žr. 2.4.). Iprastų pjūklelių su vienpuse ąsele negalima naudoti pjauti stačiu kampu su kreipiamuo laikikliu, nes dėl didelės pastūmos jėgos jie lūžta suspaudimo vietoje.

Sumontuoti kreipiamajj laikiklj, kaip aprašyta 2.2. REMS tiesinj pjūkla su kreipiamuoju laikikliu pridėti prie vamzdžio, kad fi ksacinis suklys su rankenėle (stovėtų statmenai. Užveržti fi ksacinj suklį. Paspasti jungiklį (7 arba 10), tuo pačiu metu apimant variklio rankeną, arba jungti svirtį su fi ksatoriumi (11) ir REMS tiesinį pjūkla traukti aukštyn, kol bus perpjautas vamzdis arba profi liuot įpjovimą, ypač esant dideliems skersmenims (pvz., 4"), galima palengvinti, je mašina jungiama tik tada, kai pjūklelis jau pridėtas prie vamzdžio. Stebėti, ka kreipiamojo laikiklio prizmė būtų švari, be pjuvenu, kadangi jos įtakoja pjovim stačiu kampu. Norint pasiekti optimalų pjovimo greitį ir tausoti pjūklelį, reikia pasirinkti vidutinę pastūmos jėgą. Didelė pastūmos jėga nepadidina pjovimo greičio! REMS Tiger yra įmontuota apsauga nuo perkrovos (8). Esant per didel pastūmos jėgai, ji suveikia, mygtukas truputį iššoka lauk, ir REMS pjūklas liek stovėti. Po kelių sekundžių galima vėl įspausti apsaugą nuo perkrovos, ir REM pjūklas vėl įsijungia. REM S Tiger 22 V VE sumontuotas elektroninis apsaugos nuo perkrovos įtaisas, žr. pjūklo būsenos kontrolė

3.2. Darbo eiga, pjaunant rankiniu būdu

ISPÉJIMAS

REMS grižtamojo slenkamojo judėjimo pjūkla, REMS akumuliatorinį grižtamojo slenkamojo judėjimo pjūkla laikykite tik už izoliuotų rankenų („A“) (1 pav.), jeig atliekami darbai, kuriuos atliekant galima kliudyti paslėptus laidus ar maitinim tinklo kabelį. Palietus laidą, kuriuo teka srové, metaliniai prietaisai gali jsielek-trinti ir būti elektros smūgio priežastimi

Tiesiam arba kreivalinijiniam pjūviui apverčiamą atraminį padą (6) tvirtai prispasti prie medžiagos, kad apverčiamas atraminis padas (6) būtų nuolatos prigludę: prie pjaunamos medžiagos. Jungti REMS tiesinį pjūkla. Naudoti tik aštrius ir nepriekaištingos būklės pjūklelius. Tolygi pastūma sumažina nelaimingo atsi- tikimo pavojų ir tausoja REMS tiesinį pjūkla ir pjūkleļį. Jungiamasis laidas visac turi būti nukreiptas atgal nuo REMS tiesinio pjūklo. Pjovimo metu REMS tiesi pjūkla toliau stipriai spausti prie pjaunamos medžiagos. Jei pjovimo metu pjūklelis užstringa, išjungti REMS tiesinį pjūkla, tinkamu jrankiu praskirti prapjov ir ištraukti pjūkleļį. REMS akumuliatoriniame grįžtamojo slenkamojo judėjimo pjūle sumontuotas elektroninis apsaugos nuo perkrovos įtaisas, žr. pjūklo būsenos kontrolė

Pjaunant jleidžiamuoju būdu ne per kietų medžiagų, pvz., medienos, plastikinių vamzdžių arba lengvų statybinių medžiagų, paviršius, atsargiai pjaunant pjūkle galima jleisti i paviršių (4 pav.). Naudoti trumpą pjūkleį. Išjungti REMS tiesinį pjūklą, apverčiamo atraminio pado(6) apatinę kraštinę ir pjūklelio virsūnę pridė prie pjovimo vietos, jungti REMS tiesinį pjūklą ir, pamažu pjaunant, pjūkleį jleisti i medžiagą. Pirmenybę teikti REMS tiesiniams pjūklams su tolygiu elektroniniu pjūkło eigos reguliavimu. Esant kietesnėms medžiagoms, pvz., metalu pjovimo pradžiai reikia padaryti pjūkleį atitinkančią skylę

3.3. Tepimo medžiagos

Normaliems pjovimo darbams nereikia tepimo medžiagų. Jos trukdo pašalinti pjuvenas iš pjovimo griovelio ir tokiu būdu sutrumpina pjūklelio naudojimo laik:

Tik pjaunant iš nerūdijančio plieno ir kieto ketaus pagamintus vamzdžius, reikia aušinti ir sutepti REMS Spezial ir REMS Sanitol. Rekomenduojama naudoti REMS Tiger ir vieną iš REMS universalių pjūklelių 561003 ... 561006. Pjauna stačiu kampu būtinai reikalingas kreipiamasis laikiklis (žr. 2.2.)

4. Priežiūros ir remonto darbai

Neatsižvelgiant j toliau paminėtus eksploatacinės patikros darbus elektrinį įranį rekomenduojama kartą per metus atiduoti igaliotoms REMS klientų aptamavim dirbtuvėms, kad patikrintų ir dar kartą įvertintų elektros prietaisus. Vokietijoje tokios pakartotinės elektros jrenginių patikros pagal DIN VDE 0701-0702 ir DGUV nelaimingų atsitikimų prevencijos taisyklių 3 skyrių „Elektros įranga ir eksploatacinės medžiagos“ turi būti vykdomos ir kilnojamiems elektros jrenginiams. Be to, reikia laikytis ir vykdyti atitinkamų galiojančių nacionalinių saugc nuostatų, taisyklių ir potvarkių

4.1. Techninis aptarnavimas

JSPÉJIMAS

Prieš priežiūros darbus ištraukite tinklo šakutę arba išimkite akumuliatorių!

REMS tiesiniams pjūklams nereikia techninės priežiūros. Reduktorius veikia nuolatiniame tepalo užpilde, ir todėl jo nereikia tepti. Pjūklelio fi ksatorius turi būti švarus. Pašalinti pjuvenas iš pjūklelio fi ksatorius korpuso. Po kiekvieno naudojimo pašalinti vandens likučius / drėgme iš pjūklelio fi ksatorius korpus Pjūklelio fi ksatorių ir pjūklelio veržiamają svirtį (14) sutepti nedidelių kiekiu tepalo (REMS Puma VE). Pakeisti pažeistą užspaudimo varztą (9) (išskyrus REMS Puma VE). Plastikines dalis (pvz., korpusą, akumuliatorius) valykite tik mašinų valikliu REMS CleanM (gam. Nr. 140119) arba švelniu muilu ir drėgni skudurėliu. Nenaudoti buitinių valiklių. Juose yra daug chemikalu, kurie gali pažeisti plastikines dalis. Jokiu būdu nevalyti benzinu, terpentinu, skiedikliu arba panašiais produktais.

Stebėti, kad i REMS tiesinio pjūklo vidų nepatektų skysčių. REMS tiesinio pjūklo niekada nenardinti i skystį

4.2. Techninė apžiūra/remontas

JSPÉJIMAS

Prieš atlikdami priežiūros ir remonto darbus iš tinklo išjunkite šakutę ir išimkite akumuliatorių! Šiuos darbus leidžiama atlikti tik kvalifi kuotiems specialistams.

REMS tiesiniame pjūkle su universaliuoju varikliu yra anglinių šepetėlių. Jie susidėvi, ir todėl retkarčiais juos turi patikrinti arba pakeisti kvalifi kuotas spec alistas arba įgaliotose REMS klientų aptarnavimo tarnybos dirbtuvėse Naudojant akumuliatoriumi maitinamas pavaras, susidėvi nuolatin ės srovės (DC) variklių angliniai šepetėliai. Jų negalima pakeisti naujais, todėl reikia keisti nuolatinės srovės (DC) variklij

5. Gedimai

5.1. Gedimas: pjovimo metu REMS tiesinis pjūklas lieka stovėti.

Prieżastis

• Per didelė pastūmos jėga.
• Atšipęs pjūklelis (5)
  • Netinkamas pjūklelis (5).
• Suveikė apsauga nuo perkrovos (8) (REMS Tiger)
• Pjūklo būsenos kontrolės šviesios diodas (LED) (1 pav.) (17) šviečia raudonai (REMS akumuliatorinis grįžtamojo slenkamojo judėjimo pjūklas)
  • Nusidėvėję angliniai šepetėliai

• Per mažas darbinis slėgis (REMS Tiger pneumatic)

- Iš kompresoriaus tiekiamas per mažas oro kiekis (REMS Tiger pneumatic)

- Akumuliatorius (13) išsikrovęs arba sugedęs (REMS akumuliatorinis grįžtamojo slenkamojo judėjimo pjūklas)

- Pjūklo būsenos kontrolės šviesos diodas (LED) (1 pav.) (17) šviečia raudonai, nes viršyta variklio temperatūros vertė (REMS akumuliatorinis grižtamojo slenkamojo judėjimo pjūklas)

5.2. Gedimas: néra pjūvio stačiu kampu, kai pjaunant vamzdį naudojamas kreipiamasis laikiklis (2).

Priežastis

• Per didelé pastūmos jęga
• Netinkamas pjūklelis (5).
- Atšipęs pjūklelis (5)
- Užteršta kreipiamojo laikiklio (2) prizmė (pjuvenos!)

5.3. Gedimas: neveikia REMS tiesinis pjūklas.

Priežastis

• Suveiké apsauga nuo perkrovos (REMS Tiger)
  • Pažeistas sujungiamasis laidas
• Akumuliatorius (13) išsikrovęs arba sugedęs (REMS akumuliatorinis grižtamojo slenkamojo judėjimo pjūklas)
• REMS tiesinis pjūklas sugedęs
• Pjūklo būsenos kontrolės šviesos diodas (LED) (1 pav.) (17) šviečia raudonai (REMS akumuliatorinis grįžtamojo slenkamojo judėjimo pjūklas)

5.4. Gedimas: nukerpamas centrinis kaištis, pjūklelio (5) negalima pakankamai įtvirtinti (REMS Tiger ir REMS Cat visi modeliai)

Priezastis

• Nusidėvėjo užspaudimo varžtas (9).
- Šešiakampis galinis raktas nusidėvėjo (žr. 2.5.)

Pašalinimas

• Sumažinti pastūmos jėgą.
• Pakeisti pjūkleli.
• Pasirinkti tinkamą pjūklelį (žr. 2.4. ir 8 pav.)
• Palaukti kelias sekundes, jspausti apsaugos nuo perkrovos mygtuką.

• Palaukite kelias sekundes, kol šviesos diodas ims šviesti žaliai.

• Anglinius šepetėlius arba nuolatinės srovės (DC) variklį leiskite pakeisti kvalifi kuotam specialistui arba įgaliotose REMS klientų aptarnavimo tarnybo dirbtuvėse

• Padidinti darbinį slėgį. Parinkti kompresorių pagal 1.6 skirsnio techninius duomenis
• Parinkti kompresorių pagal 1.6 skirsnio techninius duomenis.

- Ikrauti akumuliatorių ličio jonų akumuliatorių sparčiuoju įkrovikliu arba ji pakeisti

- Palaukite, kol šviesos diodas ims šviesti žaliai. Norėdami sutrumpinti aušinimo trukmę, REMS akumuliatorinį grįztamojo slenkamojo judėjimo pjūklą jjunkite ir palikite veikti be apkrovos

Pašalinimas

• Sumažinti pastūmos jėgą.
• Pasirinkti tinkamą pjūklelj (žr. 2.4. ir 8 pav.)
• Pakeisti pjūklelį.
• Nuvalyti prizmę.

Pašalinimas

• Palaukti kelias sekundes, jspausti apsaugos nuo perkrovos mygtuka.
• Jungiamajj laidą leisti pakeisti kvalifi kuotam specialistui arba įgaliotose REMS klientų aptarnavimo tarnybos dirbtuvėse
• Ikrauti akumuliatorių ličio jonų akumuliatorių sparčiuoju įkrovikliu arba ji pakeisti
• REMS tiesinį pjūklą leisti patikrinti / pataisytį įgaliotose REMS klientų aptarnavimo tarnybos dirbtuvėse.
• Idėtas netinkamas akumuliatorius. Dėl tinkamy naudoti akumuliatorių žr. 1.5.

6. Utilizavimas

Pasibaigus REMS tiesinių pjūklų, akumuliatorių ir sparčiųjų įkroviklių veikimo trukmei, draudžiama juos išmesti kartu su buitinėmis atliekomis. Jie privalo bū tinkamai utilizuoti pagal įstatyminius potvarkius. Ličio baterijas ir visų baterijų sistemų akumuliatorius galima utilizuoti tik iškrovus arba, jei ličio baterijos ir akumuliatoriai ne visiškai iškrauti, uždengus visus kontaktus, pvz., izoliuojamaj juosta.

7. Garantines gamintojo sąlygos

Garantijos laikotarpis yra 12 mėnesių, skaičiuojant nuo naujo gaminio perdavimo galutiniam vartotojui. Perdavimo momentas įrodomas atsiunčiant originalius pirkimą patvirtinančius doku mentus, kuriuose privalo būti nurodyta pirkimo data ir gaminio pavadinimas. Visi dėl gamybos arba medžiagų defektų atsirad gedimai garantiniu laikotarpiu šalinami nemokamai. Pašalinus gedimą, garan tinis gaminio laikotarpis nėra pratęsiamas arba atnaujinamas (t. y. skaičiuojama iš naujo). Defektams, kurie atsiranda dėl natūralaus nusidėvėjimo, netinkamc arba neleistino naudojimo, naudojimo instrukcijos nesilaikymo, netinkamų eksploataciniių medžiagų naudojimo, per didelių apkrovų, naudojimo ne paga paskirtį, dėl vartotojo arba kitų asmenų atliktų pakeitimų arba kitų priežasčių, garantija netaikoma.

Garantines paslaugas gali suteikti tik igaliotosios REMS klientų aptarnavimo tarnybos dirbtuvės. Reklamacija pripažįstama tik tuo atveju, jei gaminys į igaliotąsias REMS klientų aptarnavimo tarnybos dirbtuves pristatomas neišar dytas ir nepažeistas. Pakeisti gaminiai ir dalys tampa REMS nuosavybe.

Pristatymo ir gražinimo išlaidas apmoka vartotojas.

REMS klientų aptarnavimo tarnybos dirbtuvių sąrašą rasite internete adresu www.rems.de. [ šį sąrašą nejtrauktose šalyse gaminys turi būti gražinamas adresu: SERVICE-CENTER, Neue Rommelshauser Straße 4, 71332 Waiblingen, Deutschland. Teisės aktuose nustatytos vartolojo teisės, visų pirma pretenzijų dėl kokybės pardavėjo atžvilgiu, pretenzijos dėl tyčinio pareigos nevykdymo ir pretenzijos dėl teisinės atsakomybės už gaminį, šia garantija neapribojamos.

Šiai garantijai galioja Vokietijos teisės aktai, netaikant Vokietijos tarptautinės privatinės teisės nuorodinių nuostatų ir Jungtinių Tautų konvencijos dėl tarptautinio prekių pirkimo–pardavimo sutarčių (CISG). Šios visame pasaulyje galiojančios Gamintojo garantijos teikėja yra įmonė „REMS GmbH & Co KG“, Stuttgarter Str. 83, 71332 Waiblingen, Deutschland.

8. Dalių sąrašas

Dalių sąrašą žr. www.rems.de → Downloads → Parts lists.

Mes atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka toliau išvardytus standartus pagal 2006/42/EC, 2014/30/EU, 2011/65/EU, 2015/863/EU, 2019/1781/EU direktyvų nuostatas.
