LIETOŠANAS INSTRUKCIJA Puma VE REMS

Originālās lietošanas instrukcijas tulkojums

1. • 1. attēl:

1 Nospriegojuma vārpsta ar izcilni	10 Drošības kontaktslēdzis bez pakāpēm (paātrinātāja slēdzis)
2 Vadošais tureklis
3 Gultņa tapiņa	11 Svira ar aizturi
4 Zāga plātnes piespiedējs	12 Regulēšanas ritenis
5 Zāga plātne	13 Akumulators
6 Apgāžama balsta kurpe	14 Zāga plātnes nospriegojuma svira (REMS Puma VE)
(REMS Puma VE ar garuma regulēšanu bez pakāpēm)	15 Tureklis seššķautņu tapu atslēgai
7 Drošības kontaktslēdzis ieslēgšanai/ izslēgšana	16 Piespiedskrūves
	17 Mašīnas stāvokļa kontrole
8 Pārslodzes drošinātājs (REMS Tiger)	18 Pakāpeniskā uzlādes stāvokļa indikācija
9 Piespiedskrūve	"A" Izolētas turēšanas virsmas

Vispārīgie drošības norādījumi elektroinstrumentiem

BRĪDINĀJUMS

Izlasiet visus drošības noradijumus, instrukcijas, ilustracijas un tehniskas ziņas, kas ir pievienotas elektroinstrumentam Ja sekojošas drošības instrukcijas netiek ievērotas, iespējams elektrisks trieciens, uzliesmošanās un/vai smagi savai nojumi.

Uzglabajiet drošības noradijumus un instrukcijas turpmakai lietošanai

Drošības norādījumos izmantotais jēdziens „elektroinstruments“ attiecas uz no tikla darbināmiem elektroinstrumentiem (ar tikla vadu) vai no akumulatora darbināmiem elektroinstrumentiem (bez tikla vada).

1) Darba vietas drošiba

a) Darba zonai jabut tirai un labi apgaismota Nekārtība un slikts apgaismojums var izraisīt nelaimes gadījumus

b) Nevelciet darbus ar elektroinstrumentiem spradznienbistama atmosfera, kur atrodas aizdedzinami skidrumi, gazes vai puteklj. Elektroinstrumenti veido dzirksteles, kas var aizdedzinät puteklus vai tvaikus.

c) Elektroinstrumentu lietosanas laika tuvuma nedrikst atrasties berni un citas personas. Ja Jūsu uzmanība tiek novērsta, Jūs varat zaudēt kontroli pār elektroinstrumentu.

2) Elektriska drosiba

a) Elektroinstrumenta pieslegšanas kontaktdakšai jabut piemerotal rozetel. Kontaktdaksu nedrikst mainit nekada ziņa. Kopa ar lezemetiem elektroinstrumentiem neizmantojiet adapterus Neizmainītas kontaktdakšas un piemērotas rozetes mazina elektriskā trieciena risku.

b) Izvairieties no kermena kontakta ar cauruju, apkures sistemu, krasnu un ledusskapju iezemetam virsmam. Pastāv paaugstināts elektriskā trieciena risks, ja Jūsu kermenis ir iezemēts.

c) Sargajiet elektroinstrumentus no lietus un mitruma Üdens noklūšana elektroinstrumenta paaugstina elektriskā trieciena risku

d) Neizmantojet piesleguma vadu elektroinstrumenta parnesanai, uzkarsana vai kontaktdaksas izvilksanai on spraudligzdas. Sargajiet pieslegsanas vadu no karstuma, eljas, asam malam un kustigam detajam Bojāti vai sapīti pieslēgsanas vadi paaugstina elektriskā trieciena risku

e) Ja Jus stradajat ar elektroinstrumentu ara, izmantojiet tikai pagarinašana vadus, kas ir piemeroti darbiem ara. Izmantojot pagarināšanas vadus, kas piemēroti darbiem ārā, tiek samazināts elektriskā trieciena risks.

1) Ja nevar noverst elektroinstrumenta lietošanu mitra vide, izmantojiet nopludes stravas aizsardzības sledzi. Noplūdes strāvas aizsardzības slēdža izmantošana mazina elektriskā trieciena risku

3) Personu drosiba

a) Rikojeties uzmanigi un piesardzigi, stradajot ar elektroinstrumentu. Nelie tojiet elektroinstrumentu, ja esat noguris vai atrodaties zem narkotisku vielu, alkohola vai medikamentu iedarbības. Pat viegla nevērība darbā ar elektroinstrumentu var izraisit nopietnus savainojumus.

b) Valkajiet individualos aizsardzības līdzekļus un aizsargbrilles. Izmantojot individuālos aizsardzības līdzekļus, tādus kā putekļu masku, neslīdošus aizsargapavus, aizsargkiveri un dzirdes aizsardzības līdzekļus, tiek samazināts savainošanās risks

c) Nepieļaujiet nekontroletu instrumenta palaisanu. Parliecinieties, ka elektroins truments ir izslegts, pirms pieslegt to stravas avotam un/vai akumulatoran űemt to rokas vai parnesat Ja elektroinstrumenta pāmešanas laikā Jūsu pirkst ir uz slēdža vai elektroinstruments tiek ieslēgtā veidā pieslēgts strāvas avotam, pastāv nelaimes gadījumu risks.

d) Pirms ieslegt elektroinstrumentu, izpemiet iestatisanas instrumentus un skruvatslegas. Instruments vai atslēga, kas atrodas kustīgajā elektroinstrument dajā, var izraisīt ievainojumus.

e) Izvairieties no nenormaliem kermena stavokliem. Nodrošiniet vienmer stabilu stavokli un kermena lidzsvaru. Tā Jūs varēsiet labāk kontrolēt elektroinstrumentu jebkurās negaidītās situācijās

f) Valkājiet piemērotas drēbes. Nevalkājiet pieguļošas drēbes un rotaslietas. Uzmanieties, lai mati un drēbes butu pietiekosi liela attaluma no kustigan detajām. Vajīgas drēbes, rotaslietas vai gari mati var aizkerties aiz kustigām detajām.

g) Ja ir iespējams montēt putekļu izsūkšanas un uztveršanas iekārtas, tās ir jāpieslēdz un pareizi jālieto. Putekļu nosūkšanas iekārtu lietošana var samazinā riskus, ko izraisa putekļi.

h) Neignorējiet drošības noteikumus, kas paredzēti elektroinstrumentam, arī tād kad Jūs pēc vairākām lietošanas reizēm protat strādāt ar elektroinstrumentu. Neuzmanīgas darbības dažu sekunžu laikā var izraisīt smagus savainojumus.

4) Elektroinstrumenta lietošana un apkalpošana

a) Nepaklaujiet elektroinstrumentu pārmērīgām slodzēm. Darbam izmantojiet tikai tam piemērotu elektroinstrumentu Ar piemērotu elektroinstrumentu darbs ir labāks un drošāks paredzētajā jaudas diapazonā.

b) Neizmantojiet elektroinstrumentu ar bojātu slēdzi. Elektroinstruments, ko vairs nav iespējams ieslēgt vai izslēgt, ir bīstams un ir jāsalabo.

c) Izvelciet kontaktdakšu no kontaktligzdas un/vai iznemiet iznemamo akumu latoru, pirms veikt ierices iestatifijumus, nomainit ieliekamā instrumenta detalas vai atlikt elektroinstrumentu Šis drošības pasākums novērš nekontrolētė elektroinstrumenta palaišanu.

d) Elektroinstrumentus, kas netiek lietoti, uzglabājiet bērniem nepieejamās vietās. Nelaujiet lietot elektroinstrumentu personām, kas nepārvalda elektroinstrumentu vai nav izlasījušas šīs instrukcijas. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas.

e) Veiciet elektroinstrumentu un ieliekamā instrumenta rūpīgu kopšanu. Pārbaudiet, vai kustīgas detalas darbojas nevainojami un neaizkeras, vai detalām nav tādu bojājumu, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta funkcionēšanu. Pirms elektroinstrumenta lietošanas salabojiet bojāta detalas. Daudzu nelaimes gadījumu cēlonis ir slikti kopti elektroinstrumenti.

f) Griešanas instrumentiem jābūt asiem un tīriem. Rūpīgi kopti griešanas instrumenti ar asām malām mazāk aizkeras un ir vieglāk vadāmi.

g) Lietojiet elektroinstrumentu, ieliekamo instrumentu, ieliekamos instrumentu utt. atbilstoši šim instrukcijam. Nemiet vērā darba apstākļus un izpildāmu darbus. Ja elektroinstrumenti tiek izmantoti neparedzētiem mērķiem, tas var novest pie bīstamām situācijam.

h) Rokturiem un rokturu virsmām jābūt tirām, sausām un brīvām no eljas un taukiem. Sīdoši rokturi un rokturu virsmas neļauj droši vadīt elektroinstrumentu negaidīlās situācijās.

5) No akumulatora darbināmā instrumenta lietošana un apkalpošana

a) Akumulatoru uzlādēšanai izmantojiet tikai lādētājus, ko iesaka ražotājs Ja lādētāju, kas ir paredzēts noteiktam akumulatoru veidam, izmanto citu akumulatoru uzlādei, lādētājs var uzliesmoties.

b) Lietojiet elektroinstrumentos tikai tam paredzētos akumulatorus Citu akumulatoru izmantošanas rezultātā iespējama savainojumu gūsana un uzliesmošanās

c) Akumulatoru, kas netiek lietots, neuzglabājiet saspraudžu, monētu, naglu skrūvju vai citu nelielu metāla priekšmetu tuvumā, jo tie var izraisīt kontakt pārvienošanu. īssavienojums starp akumulatora kontaktiem var izraisīt apdegumus vai uzliesmošanos.

d) Nepareizas lietošanas gadijumā no akumulatora var iznākt škidrums. Izva rieties no kontakta ar to. Nejauši nonākot kontaktā, noskalojiet arūdeni. Ja škidrums nonāk acīs, noteikti griezieties pie ārsta Iznākošs akumulatora škidrums var izraisīt ādas iekaisumus vai apdegumus.

e) Neizmantojiet bojātus un tehniski modifi cētus akumulatorus. Bojātu vai tehniski modificētu akumulatora lietošana var novest pie neparedzētām sekām, uzliesmošanās, sprādziena vai savainojumu gūšanas.

f) Nepaklaujiet akumulatoru uguns vai augstas temperatūras iedarbībai Uguns un temperatūras, kas pārsniedz 130 °C, var izraisīt sprādzienu

g) Sekojiet lādēšanas instrukcijām un nekādā gadījumā neveiciet akumulator vai no akumulatora darbināmā instrumenta lādēšanu ārpus temperatūras diapazona, kas paredzēts lietošanas instrukcijā. Nepareiza lādēšana un lādēšana ārpus pieļaujamā temperatūras diapazona var iznīcināt akumulatoru un paaugstināt ugunsgrēka risku.

6) Serviss

a) Elektroinstrumentu drīkst remontēt tikai kvalifi cēti speciālisti, izmantojot tikai originālas rezerves daļas. Tā tiek garantēta elektroinstrumenta drošība aī pēc remonta.

b) Nekad neveiciet bojātu akumulatoru apkopi Jebkurus akumulatoru tehniskās apkopes darbus drīkst veikt tikai ražotājs vai autorizēti servisa centri.

Drošības norādījumi REMS zāga plātnēm

BRĪDINĀJUMS

Izlasiet visus drošības norādījumus, instrukcijas, ilustrācijas un tehniskās ziņas, kas ir plevienotas elektroinstrumentam Ja sekojošas drošības instrukcijas netiek ievērotas, iespējams elektrisks trieciens, uzliesmošanās un/vai smagi savai nojumi.

Uzglabājiet drošības norādījumus un instrukcijas turpmākai lietošanai

- Turiet elektroinstrumentus aiz izolētām turēšanas virsmām ("A"), veicot darbus, kad elektroinstrumenti var nonākt kontaktā ar neredzamiem elektrokabeļiem vai instrumentu tīkla kabeli. Ja instruments nonāk kontaktā ar spriegumu vadošu kabeli, iespējams, ka spriegums tiek vadīts uz metāla ierīci, ka rezultātā ir iespējams elektriskais trieciens.

- Izpildot darbus cieši turiet elektroinstrumentu ar abām rokām un nodrošiniet stabilu stāvokli. Turēt elektroinstrumentu ar abām rokām ir drošāk

• Izmantojiet personigos drošibas līdzekļus, piemēram, aizsargbrilles Zāgēšanas laikā rodas karsta zāgēšanas skaida, kas lido uz visām pusēm. Uzmanie ties, lai tuvumā nebūtu citu cīlvēku.
• Nemiet vērā, ka zāgēšanas laikā var veidoties veselībai bīstami putekļi. Nepieciešamības gadījumā izmantojiet putekļu sūcēju, elpošanas celu aizsardzība masku un vienreizējus apgērbus. levērojiet nacionālās likumdošanas prasības.
• Izmantojiet piemērotas meklēšanas iekārtas, lai atrastu paslēptus barošana vadus, vai griezletles vietējā komunālā salmniecībā pēc konsultācijas. Kontakts ar elektriskajiem vadiem var novest pie uzliesmošanās un elektriska trieciena. Gāzes vada bojājumi var novest pie sprādziena. lekļūšana ūdens vao izraisa materiālu vērtību bojāšanu vai var novest pie elektriska trieciena.
• Veicot üdensvadu zāgēšanu uzmanieties, lai motorā nevarētu nokļut üden atliekas. Pastāv elektriska trieciena risks.
• Veicot ūdensvadu zāgēšanu, uzmanieties, lai akumulatorā nevarētu noklū ūdens atliekas Sprādziena un uzliesmošanās risks īssavienojuma rezultātā.
• Nospriegojiet materiālu pietiekoši cieši. Neaizsargājiet sagatavi ar roku va kāju. Pastāv savainojumu gūšanas risks.
• Nostipriniet sagatavi. Sagatave tiek labāk turēta spriegotājierīcē vai skrūvspīlē: nekā rokās.
• Kad zāgis darbojas, nepieskarieties nekādiem priekšmetiem vai zemei. Pastāv atlēciena risks.
• Turiet rokas pietiekošā attālumā no zāgēšanas zonas. Nepiejaujiet roku nonākšanu sagatavē. Nonākot kontaktā ar zāgēšanas plātni pastāv savainojum gūšanas risks.
• Zāgēšanas laikā turiet viegli uzliesmojošus materiālus attālumā no karsta: zāgēšanas skaidas. Pastāv uzliesmošanās risks!
• Nodrošiniet, lai zāgēšanas laikā saliekamā balsta kurpe (6) vienmēr piegu lētu sagatavei. Zāga plātne var aizkerties un novest pie kontroles zuduma pār elektroinstrumentu.
• Pēc darba procesa pabeigšanas izslēdziet elektroinstrumentu un izvelciel zāgēšanas plātni no griezuma tikai tad, kad zāga plātne ir pilnīgi apstājusie Šādā veidā var novērst atlēcienu un droši nolikt elektroinstrumentu.
• Izmantojiet tikai nebojātas zāga plātnes nevainojamā tehniskajā stāvoklī. Deformētas vai neasas zāga plātnes var nolūzt vai izraisīt atlēcienu
• Nebremzējiet zāga plātni pēc izslēgšanas ar pretspiedienu no sānien Zāga plātne var tikt bojāta, var nolūzt vai izraisīt atlēcienu.
• Pirms nolikt elektroinstrumentu uzgaidiet, līdz tas ir pilnīgi apstājies. Instruments var aizkerties un novest pie kontroles zuduma pār elektroinstrument
• Pirms zāga plātnes montāžas/demontāžas izvelciet tikla kontaktdakšu vai izņemiet akumulatoru Pastāv savainojumu gūšanas risks.
• Pirms balsta kurpes pārstatīšanas izvelciet tikla kontaktdakšu vai izņemie akumulatoru Pastāv savainojumu gūšanas risks.
• Nelietojiet elektroinstrumentu, ja tas ir bojats Pastāv negadījumu risks.
• Nekad neatstäjiet elektroinstrumentu bez uzraudzības darba laikā. Garākā: darba pauzēs izslēdziet elektroinstrumentu un izvelciet kontaktdakšu no tikla spraudligzdas/izņnemiet akumulatoru Bez uzraudzības atstātas elektriskas ierīces var būt saistītas ar riskiem, kas var izraisīt savainojumus un lietu bojājumu.
• Berni val cilveki, kuri savu psihlsko, sensorisko val garigo speju val trukstoš: pieredzes vai trukstosu zinasanu dej nespej drosi lietot elektroinstrumentu nedrikst lietot to bez atbildigas personas uzraudzibas vai instruktaza Pretëjä gadljumä pastäv nepareizas lietošanas vai savainojumu gūšanas risks
• Ar elektroinstrumentu dríkst stradat tikai instruetas personas Jaunieši dríksi lietot ierici tikai gadījuma, ja viņi ir sasnieguši 16 gadu vecumu un ierices lietošar ir nepieciešama viņu apmācībai. Jebkurā gadījumā lietošana dríkst notikt tikai speciālista uzraudzībā
• Regulari parbaudiet, vai elektriskas lerices pieslegšanas un pagarinašana: vadi nav bojati Ja pieslėgšanas vai pagarinājuma vadi ir bojāti, tos var nomain tikai kvalifi cēti speciaïlisti vai autorizēts REMS servisa centris
• Lietojiet tikai sertifi cētus un atbilstoši apzīmētus pagarināšanas vadus ar pietiekošu škērsgriezumu. Lietojiet pagarināšanas vadus ar garumu lidz pat 10 m. ar škērsgriezumu 1,5 mm ^2 , 10 – 30 m garus vadus ar škērsgriezumu 2,5 m ^2 .

Drošības norādījumi akumulatoriem

BRĪDINĀJUMS

Izlasiet visus drošības norādījumus, instrukcijas, ilustrācijas un tehniskās ziņas, kas ir pievienotas elektroinstrumentam Ja sekojošas drošības instrukcijas netiek ievērotas, iespējams elektrisks trieciens, uzliesmošanās un/vai smagi savai nojumi.

Uzglabājiet drošības norādījumus un instrukcijas turpmākai lietošanai.

Skatīt arī šeit: www.rems.de → Lejupielāde → Lietošanas instrukcijas

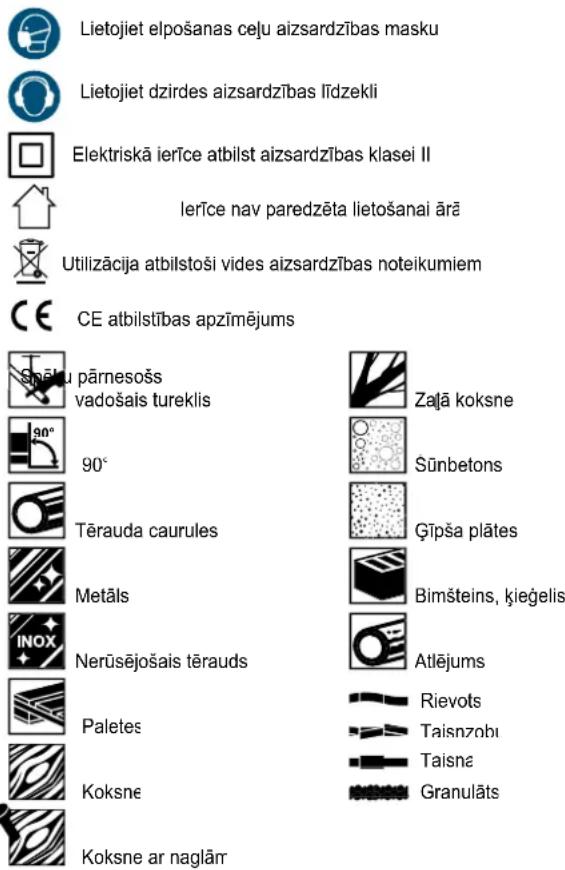

Simbolu izskaidrojums

BRĪDINĀJUMS

Bīstamība ar vidēju riska pakāpi, neievērošanas gadījumā iespējama nāve vai smagi (neārstējami) savainojumi.

UZMANIBU

Bīstamība ar zemu riska pakāpi, neievērošanas gadījumā iespējami vidējas smaguma pakāpes (ārstējami) savainojumi

IEVĚRĪBAI

Materiālu zaudējumu risks, nav drošības norādījums! Nav riska veselībai.

Pirms pienemšanas ekspluatācijā izlasīt lietošanas instrukciju

Izmantojiet acu aizsardzības līdzekli

Lietojiet elpošanas celu aizsardzības masku Lietojiet dzirdes aizsardzības līdzekli Elektriskā ierīce atbilst aizsardzības klasei II lerīce nav paredzēta lietošanai ārā Utilizācija atbilstoši vides aizsardzības noteikumiem CE atbilstības apzīmējums Spēlu pārnesošs vadošais tureklis 90° 90° Tērauda caurules Metāls INOX Nerūsējošais tērauds Paletes Koksne Koksne ar naglārn Zalā koksne Sūnbetons Gīpša plātes Bimšteins, kieğelis Atlējums Rievots Taisnzobu Taisna Granulāts

1. Tehniskie dati

Lietošana atbilstoši noteiktajam mērķim

BRĪDINĀJUMS

REMS zobenzāgi ar noteikumu, ka tie tiek lietoti ar piemērotām zāga plātnēm, ir piemēroti dažādu materiālu zāgēšanai, piemēram, tērauda cauruļu, nerūsējošā tērauda cauruļu, atlējumu, citu metāla profi lu, koksnes, koknes ar naglām, paleši sintētisku materiālu zāgēšanai, kā arī ne pārāk cietu materiālu iegremdēšanas zāgēšanai.

Jebkuri citi lietošanas veidi uzskatāmi par neatbilstošiem noteiktajam mērķim un tāpēc ir nepieļaujami

1.1. Piegādes apjoms

REMS Tiger VE/SR/pneumatic: Piedziņas mašīna, seššķautņu tapu atslēga, vadosais tureklis līdz 2", 2 REMS speciālās zāga plātnes līdz 2"/140-3, , lokšņu tērauda kaste, lietošanas instrukcija

REMS Puma VE: Piedziņas mašīna, seššķautņu tapu atslēga, 1 REMS zāga plātne 210-1,8/2,5, lokšņu tērauda kaste, lietošanas instrukcija

REMS Cat VE: Piedziņas mašīna, seššķautņu tapu atslēga, 1 REMS universālā zāga plātne 150-1,8/2,5, lokšņu tērauda kaste, lietošanas instrukcija

RENS Cat 22 V VE: Piedziņas mašīna, akumulators, ātrās lādēšanas ierīce, seššķautņu tapu atslēga, 1 REMS universālā zāga plātne 150-1,8/2,5, lokšņu tērauda kaste, lietošanas instrukcija

RFMS Tiger 22 V VE: Piedziņas mašina, akumulators, ātrās lādēšanas ierīce seššķautņu tapu atslēga, vadošais tureklis 2", 2 REMS zāga plātnes 2"/140-3," lokšņu tērauda kaste, lietošanas instrukcija.

1.2. Artikula Nr

REMS Tiger piedziņas iekārta	560000
REMS Tiger VE piedziņas iekārta	560008
REMS Tiger SR piedziņas iekārta	560001
REMS Tiger pneumatic piedziņas iekārta	560002
REMS Tiger 22 V VE piedziņas iekārta Li-Ion	56001
REMS Puma VE piedziņas iekārta	560003
REMS Cat VE piedziņas iekārta	560004
REMS Cat 22 V VE piedziņas iekārta Li-Ion	56001C
Akumulators Li-Ion21,6V, 5,0 Ah	571581
Ātrdarbības lādētājs Li-Ion 230V, 90W	571585
Vadošais tureklis 18 ′′–2′′	563000
Vadošais tureklis 212 ′′–4′′	563100
Vadošais tureklis 5′′–6′′	563200
Dubultais tureklis	543100
Aizsargapvalks vadošajam tureklim, materiālu iespīlēšanai arplānām sieniņām	563008
Lokšņu tērauda kaste (REMS piedziņas mašīnas)	566051
Lokšņu tērauda kaste (REMS piedziņas mašīnas Li-Ion)	566030
REMS CleanM	140119

1.3. Darba diapazons

Taisnstūraina zāgēšana ar REMS Tiger VE/SR/pneumatic:

Ar vadošo turekli 563000 un

REMS speciālo zāga plātni 561001, 561007

Caurules (ar pārvalku no sintētiska materiāla) 18 " - 2'

Ar vadošo turekli 563100 un

REMS speciālā zāga plātne 561002

Caurules (ar pārvalku no sintētiska materiāla) 2½" - 4'

Ar vadošo turekli 563200 un

REMS speciālā zāga plātne 561008

Caurules (ar pārvalku no sintētiska materiāla) 5" – 6'

Nerūsējošā tērauda caurules

1 / 8'' - 2'' vai 2^1 / 2'' - 4

Taisnstūraina zāgēšana ar REM S Tiger 22 V VE

Ar vadošo turekli 563000 un

REMS speciālo zāga plātni 561001, 561007

Caurules (ar pārvalku no sintētiska materiāla) 1/8" - 2'

Roku vadīta zāgēšana ar REMS zobena zāgiem

REMS universālās zāga plātnes un REMS zāga plātnes

Tērauda un citu metālu profi li, ∅ ≤ 6", ≤ 250 mm

Koksne, koksne ar naglâm, paletes, būvmateriāli,

sintētiski materiāli ≤ 250 mm

1.4. Gajienu skaits

REMS Tiger 2400 min ^-1

REMS Tiger VE (regulējams bez fi ksētām pak.) 0 ... 2400 min ^-1

REMS Tiger SR (ar ātruma regulēšanu) 700 ... 2200 min

REMS Tiger pneumatic (regulējams bez fi ks. pak.) 0 ... 1700 min ^-1

REMS Tiger 22 V VE (regulējams bez fi ks. pak 0 ... 1900 min ^-1

REMS Puma VE (regulējams bez fi ksētām pakāpēm 0 ... 2800 min ^-1 )

REMS Cat VE (regulējams bez fi ksētām pak.) 0 ... 2400 min ^-1

REMS Cat 22 V VE (regulējams bez fi ks. pak.) 0 ... 1900 min ^-1

1.5. Elektriskie parametri

REMS Tiger VE,

REMS Cat VE 230 V\~; 50 – 60 Hz; 1050 W; 5 A vai

110 V\~; 50 - 60 Hz; 1050 W; 10 A

ar drošības izolāciju, ierīce nav jūtīga

pret dzirkstelēm

REMS Tiger SR 230 V\~; 50 – 60 Hz; 1400 W; 6,4 A vai

110 V\~; 50 – 60 Hz; 1400 W; 12,8 A

ar drošības izolāciju, ierīce nav jūtīga

pret dzirkstelēm

REMS Puma VE 230 V\~; 50 -60 Hz; 1300 W; 6 A

ar drošības izolāciju, ierīce nav jūtīga

pret dzirkstelēm

REMS Cat 22 V VE 21,6 V---; 5,0 Ah; 21,6 V---; 9,0 Ah

REMS Tiger 22 V VE 21,6 V---: 9,0 Ah

Ātrdarbības lādētājs levade 100 – 24 V\~; 50 – 60 Hz; 90 W

I i-Ion 230 V, 90 W Izvade 21.6 V=

ar drošības izolāciju, ierīce nav jūtīga

pret dzirkstelēm

1.6. Saspiestā gaisa padeve REMS Tiger pneumatic

Nepieciešamais darba spiediens 0,6 MPa, 6 bar (85 psi)

Gaisa patēriņš tukšgaitā 1,6 m³/min (56 cf/min)

Gaisa patērinš pie pilnas slodzes 1,3 m³/min (46 cf/min)

Šljūtenes platums 12 – 13 mm ( 12 )

Ellotājs iestatījums 6 – 7 pilieni/min.

1.7. Izmeri

REMS Tiger 455×80×90 mm (17,9"×3,2"×3,5")

REMS Tiger VE 435×80×135 mm (17,1"×3,2"×5,3")

REMS Tiger SR 490×80× 90 mm (19,3"×3,2"×3,5")

REMS Tiger pneumatic 445×80×90 mm (17,5"×3,2"×3,5")

REMS Tiger 22 V VE

(ar akumulatoru) 405×83×230 mm (15,9"×3,3"×9,1")

REMS Puma VE 475×90×152 mm (18,7"×3,5"×6,0")

REMS Cat VE 435×80×135 mm (17,1"×3,2"×5,3")

REMS Cat 22 V VE

(ar akumulatoru) 405×83×205 mm (15,9"×3,3"×8,1")

1.8. Svars

REMS Tiger 3,0 kg (6,6 lb)

REMS Tiger VE 3,0 kg (6,6 lb)

REMS Tiger SR 3,1 kg (6,8 lb)

REMS Tiger pneumatic 3,8 kg (8,4 lb)

REMS Tiger 22 V VE, bez akumulatoru 2,3 kg (5,1 lb)

REMS Puma VE 3,8 kg (8,4 lb)

REMS Cat VE 3,0 kg (6,6 lb)

REMS Cat 22 V VE, bez akumulatoru 2,3 kg (5,1 lb)

REMS Akumulators Li-Ion 21,6 V, 5,0 Ah 0,8 kg (1,8 lb

REMS Akumulators Li-Ion 21,6 V, 9,0 Ah 1,1 kg (2,4 lb)

Vadošais tureklis 18 " – 2" 1,0 kg (2,2 lb)

Vadošais tureklis 2½" – 4" 1,7 kg (3,7 lb)

Vadošais tureklis 5" – 6" 2,7 kg (6,0 lb)

Trokšna līmenis L_pA

REMS Tiger/Cat 96 dB(A)

REMS Puma 87 dB(A)

Trokšna jauda Ljva

REMS Tiger/Cat 107 dB(A)

REMS Puma 98 dB(A)

Nedrošums K 3 dB(A)

1.10. Vibrācija:

Novērtētā paātgrinājuma efektīvā vērtība:

visi REMS zobenveida zāgi

Skaidu plates zāgešana 18,3 m/s² K = 3,3 m/s²

Koksnes siju zāgēšana 28,3 m/s² K = 2,4 m/s²

Norādītā vibrēšanas emisijas vērtība tika izmērīta, balstoties uz standarta izmē-ginājumu metodi, un var tikt izmantota, lai salīdzinātu ar citu ierīci. Norādīto vibrēšanas emisijas vērtību tāpat var izmantot, uzsākot novērtēt ierīces bojājumu

UZMANÍBL

Vibrācijas emisijas vērtība faktiskajā ierīces lietošanas laikā var atšķirties no norādītās vērtības atkarībā no ierīces lietošanas veida. Arī atkarībā no faktiskajiem lietošanas apstākliem (darbs ar periodiskiem pārtraukumiem), var näktie lietot drošības pasākumus, lai pasargātu lietotāju.

2. Ekspluatācijas uzsākšana

2.1. Pieslēgšana elektriskajam tīklam

levērojlet tikla spriegumu ! Pirms REMS zobenzāga vai ātrās lādēšanas ierīces pieslēgšanas pārbaudiet, vai jauda, kas norādīta uz izkārtnes, atbilst tikla spriegumam. Būvlaukumos, mitrā vidē, ārā vai iekštelpās vai līdzīgos apstākljos elektroinstrumentu drīkst ekspluatēt tikai no tikla, kas ir aprīkots ar nopūlūdes strāvas aizsardzības slēdzi (Fi slēdzi), kas atslēdz barošanu, ja nopūlūdes strāva uz zemi pārsniedz 30 mA 200 ms laikā

Akumulatori (1 attëls (13))

Pilnīga izlādešānās zemspreguma dēl

Litija jonu akumulatoru spriegums nedrīkst būt mazāks par minimālo, jo citādi akumulators tiks bojāts „dzijās izlādes“ rezultātā, skatīt pakāpenisko uzlādes līmeņa indikāciju. REMS akumulatoru Li-lon šūnas piegādes brīdī ir uzlādētas apmēram uz 40 %. Tāpēc akumulatori Li-lon jāuzlādē pirms lietošanas un regulāri lietošanas gaitā. Ja šī šūnu ražotāja prasība netiek ievērota, akumulators Li-lon var tikt bojāts pilnīgas izlādēšanās rezultātā.

Pilnīga izlādešānās glabāšanas gaitā

Ja relativi vāji uzlādēts akumulators Li-lon tiek uzglabāts ilgāku laiku, tas var patstāvīgi izlādēties un tikt bojāts pilnīgas izlādēšanās rezultāta. Tāpēc noteik uzlādējiet akumulatorus Li-lon pirms glabāšanas un vismaz rezi seśos mēnešo glabāšanas gaitā. Noteikti uzlādējiet akumulatoru pirms lietošanas.

IEVÉRÍBAI

Pirms lietošanas uzlādējiet akumulatoru. Li-lon akumulatorus regulāri uzlādējiet, lai novēsrtu to dziļo izlādēšanos. Pilnīgās izlādēšanās rezultātā akumulators tiek bojāts.

Lādēšanai izmantojiet REMS ātras lādēšanas ierīci. Jauni un ilgāku laiku nelietoti akumulatori Li-lon sasniedz savu pilnīgo kapacitāti tikai pēc varākām lādēšanas reizēm. Baterijas, kas nav paredzētas uzlādēšanai, nedrīkst lādēt

Mašinas stāvokla kontrole, REM S Tiger 22 V VE, REMS Cat 22 V VE

Ar akumulatoru darbināmais zobenzāgis ir aprīkots ar elektronisko mašīnas stāvokļa kontroli (1. attēls (17)) ar 2 krāsu zaļo/sarkano gaismas diodi. Gaisma diode deg zaļā krāsā, ja akumulators ir pilnīgī vai pietiekami uzlādēts. Gaisma diode deg sarkanā krāsā, ja akumulators ir jāuzlādē. Ja šis stāvoklis iestājas zāgēšanas laikā, zāgēšana jāturpina ar uzlādētu lītija jonu akumulatoru. Pārmē rigas slodzes gadījumā gaismas diode deg sarkanā krāsā un ar akumulatoru darbināmais zobenzāgis atslēdzas. Pēc neilga gaidīšanas laika gaismas diode atkal deg zaļā krāsā, zāgēšanas procesu var turpināt. Gaismas diode mirgo sarkanā krāsā, ja ir pārsniegta motora temperatūra. Pēc atdzišanas laika gaismas diode atkal deg zaļā krāsā, zāgēšanu var turpināt. Atdzišanas laiks tiek sama-zināts, ja ar akumulatoru darbināmais zobenzāgis darbojas tukšgaitā. Gaisma diode deg sarkanā krāsā, ja ierīcē ir ievietots nepiemērots akumulators.

Ja ar akumulatoru darbināmais zobenzāgis netiek lietots, gaismas diode izdziest apmēram pēc 2 stundām, bet atkal iedegas, kad ar akumulatoru darbināmais zobenzāgis atkal tiek ieslēgts.

Pakāpeniskā uzlādes līmeņa indikācija (18) litija jonu akumulatoriem 21,6

Pakāpeniskā uzlādes līmeņa indikācija attēlo akumulatora uzlādes līmeni ar 4 gaismas diodēm. Nospiežot taustiņu ar baterijas simbolu, uz dažām sekundēm iedegas vismaz viena gaismas diode. Jo vairāk gaismas diožu deg zaļā krāsā jo lielāka ir akumulatora uzlādes līmenis. Ja viena gaismas diode deg sarkana krāsā, akumulators jāuzlādē.

Ātras lādēšanas ierīce Li-lon (preces nr. 571585)

Ja ir pieslēgta tīkla kontaktdakša, kontrolgaisma pastāvīgi deg. Ja akumulators ir pieslēgts REMS ātras lādēšanas ierīcei, zaļā mirgoša kontrolgaisma norāda uz to, ka akumulators ir uzlādēts. Ja zaļā kontrolgaisma nepārtraukti deg, akumulators ir uzlādēts. Ja kontrolgaisma mirgo sarkanā krāsā, akumulators ir bojāts. Ja kontrolgaisma nepārtraukti deg sarkanā krāsā, ātras lādēšanas ierīces un / vai akumulatora temperatūra atrodas ārpus pieļautā darba diapazoi no 0°C līdz +40°C.

JEVÉRÍBAI

Ātrās lādēšanas ierīce nav paredzēta lietošanai ārā.

2.2. Zāgēšana ar vadošo turekli (2) (taisnstūraina zāgēšana)

BRĪDINĀJUMS

Pirms montazas/demontazas atsiedziet tikla kontaktdaksu val iznemiet akumulatoru

Vadošā turekļa (2) gultņa tapiņu (3) no sāna ievadiet REMS zobenzāģī/ar akumulatoru darbināmajā REMS zobenzāģī, lai vadošā turekļa ierobežojošā tapa atrastos REMS zobenzāga gareniskajā griezumā

JEVÉRÍBAI

Lai taisītu taisnsturalinus zāgējumus, noteikti nepieciešams lietot REMS vadoši turekli, jo ar rokām REMS zobenzāgi/ar akumulatoru darbināmo REMS zober zāgi nav iespējams vadīt precīzi.

2.3. Ar rokām vadīta zāgēšana

REMS zobenzāgi/ar akumulatoru darbināmo REMS zobenzāgi lieto bez vadošā turekļa (2). Zāgēšanas laikā zobena zāgis tiek spēcīgi piespiests materiālam tā, lai balsta kurpe (6) vienmēr piegulētu zāgējamajam materiālam. Zāgējamai materiāls jānostīprina, lai tas neslīdētu

2.4. Piemērotas zāga plātnes izvēle

Jūsu interesēs iesakām visiem REMS zobenzāgiem/ar akumulatoru darbinā-majiem REMS zāgiem izmantot tikai kvalitatīvas REMS zāga plātnes, citādi tiek zaudētas garantijas tiesības!

REMS speciālās zāga plātnes 2"/140-2,5 val 2"/140-3,2, 4"/200-3,2 un 6"/260-3,2 (8. attēls) visiem REMS Tiger modeliem.

Speciāli paredzētas priekš REMS Tiger. Noteikti nepieciešamas taisnstūrainai zāgēšanai un ātrai tērauda cauruļu demontāžai ar spēku pārnesošu vadošo turekli. Šādā veidā padeves spiediens tiek palielināts vairākās reizēs pateicotie 5-kāršai sviras darbībai. REMS speciālās zāga plātnes ar nostiprināšanas mehānismiem abās pusēs ar īpaši lielu nospriegojuma virsmu precīzai sēžai, īpaši biezas, izturīgas pret saliekšanu un deformāciju lielākai stabilitātei. Liela, rievota sazobe ātrai griēšanai. Daudz ilgāks ekspluatācijas laiks. Parastas zāg. plātnes ar vienpusīgu nostiprināšanas mehānismu taisnstūrainai zāgēšanai ar vadošo turekli nav piemērotas, jo liela padeves spiediena dēļ tās var nolūzt nospirogojuma vietā

REMS universālā zāga plātne 100/150/200/300 (8. attēls) visiem REMS Tiger, REMS Cat modelier

Ar rokām vadītai zāgēšanai un zāgēšanai ar vadošo turekli. Tikai 1 REMS universālā zāga plātne visiem zāgēšanas darbiem daudzu zāga plātņu vietā. Elastīgs, viegli formējams materiāls zāgēšanai vienā līmeni ar sienu, Nostipri nāšanas mehānismi abās pusēs ar īpaši lielu nospriegojuma virsmu precīzai sēžai un lielākai stabilitātei. Mainīga zu obu sadale (Combo sazobe), sazobes zonā īpaši stipri rūdīts. Kā rezultāts izcila zāgēšanas jauda un īpaši ilgs eksplu tācijas laiks. Arī grūti griežamiem materiāliem, piemēram, nerūsējoša tērauda caurulēm, cietā atlējuma caurulēm, kā arī koksnes ar naglām un palešu zāgē šanai. Parastas zāga plātnes ar vienpusīgu nostiprināšanas mehānismu taisnstūrainai zāgēšanai ar vadošo turekli nav piemērotas, jo liela padeves spiediena dēļ tās var nolūzt nospiegojuma vietā.

REMS zāga plātnes visiem REMS zobena zāgiem

Speciāliem zāgēšanas darbiem uz metāla, koksnes, būvmateriāliem un sintētiskiem materiāliem ir paredzētas daudzveidīgas REMS zāga plātnes ar dažādā formām, dažādu garumu un zu obu sadali un parastu (vienpusīgu) nostiprināšana mehānismu: Skatit zāga plātrņu tabulu 8. attēlā

2.5. Zāga plātnes montāža

BRĪDINĀJUMS

Pirms montāžas/demontāžas atslēdziet tikla kontaktdakšu vai izņemiet akumulatoru

Visi REMS Tiger, REMS Cat modeli (2. un 3. attëls)

Zāgi REMS zāga plātnes montāžai nelikt uz pieslēgšanas vada aizsargiemavas jo tā var tikt bojāta! Zāga plātnes piespiedēja (4) piespiedskrūvi (9) atvienojie līdz zāga plātni var ievadīt caur centrešanas tapu. REMS speciāla zāga plātn un REMS universālā zāga plātne atrodas starp diviem U veidīgā zāga plātne: piespiedēja škēršiem (2. attēls). REMS zāga plātnei ar parastu (vienpusīgu) zāga iekari jāatrodas dobumā zāga plātnes piespiedēja dībenā (3. attēls). Zāg plātnes piespiedēju cieši pievilkt ar piespiedskrūvi (9), jo pretējā gadījumā centrešanas tapa var tikt bojāta vai atgriezta. Centrešanas tapa nav atbildīga par zāga plātnes turēšanu. Zāga plātne tiek turēta tikai piespiedskrūvi (9). Ja piespiedskrūvi (9) vairs nav iespējams cieši pievilkt, jo tās seššķautnis vai seššķautņu tapu atslēga ir nodilusi, centrešanas tapa tiek atgriezta. Tāpēc nodilušā piespiedskrūve (9) un seššķautņu tapu atslēga vienmēr savlaicīgi jānomaina.

REMS Puma VE (5. attēls)

Zāgi REMS zāga plātnes montāžai nelikt uz pieslēgšanas vada aizsargiemavas, jo tā var tikt bojāta! Zāga plātnes nospiegošanas sviru (14) ar pacelt un turēt ar roku. Zāga plātni (5) pēc izvēles var vadīt ar sazobi uz leju vai pagrieztu pa 180° uz augšu. Atlaist zāga plātnes nospiergošanas sviru (14), tā ar atbalstita ar atsperēm un zāga plātne nospriegojas patstāvīgi. Pārbaudīt zāga plātnes (5) stabilu sēžu. Ja zaṅga plātne ir pagriezta uz augšu, iespējami zāgēšanas griezumi tuvu virsmai (7. attēls).

2.6. Augstumā regulējamās balsta kurpes iestatišana, REMS Puma VE (6. attēls)

BRĪDINĀJUMS

Pirms garuma regulejamas, saliekamas balsta kurpes (6) parstatisanas izvelciet kontaktdaksu no rozetes!

Iznemt sešškautnu tapu atslēgu no turekļa (15) un atvērt abas piespiedskrūves (16). Saliekamo balsta kurpi (6) var regulēt gareniskā virzienā bez pakāpēm par 40 mm. lestatīt vajadzīgo pozīciju, cieši pievilkt piespiedskrūvi (16), ievietu sešškautnu tapu atslēgu tureklī (15). Pateicoties šādai balsta kurpes pārstatīšanas iespējai daļēji nolietotās zāga plātnes var tikt labāk izlietotas, kā arī tā paflīdz novērst zāga plātnes gala sitienus pie sienas/caurules gropes sienas (ņemiet vērā zāga plātnes amplitūdu).

3. Darbs

Izmantojiet acu aizsardzības līdzekli

Izmantojiet elpošanas celu aizsardzības līdzekli

Izmantojiet dzirdes aizsardzības līdzekli

BRÍDINÁJUMS

Darbā, kurā veidojas veselībai bīstami putekļi, jāizmanto piemēroti putekļu sūcēji, elpošanas celu aizsardzības masku un vienreizēju apgērbus. levēroji nacionālās likumdošanas prasības.

REMS Tiger: leslēgšana/izslēgšana ar drošības kontaktslēdzi ieslēgšanai/izslēgšanai (7)

REMS zobena zāgi „VE“, Ar akumulatoru darbināmie REMS zobenzāgi „VE“: Elektroniskā amplitūdas skaita regulēšana bez pakāpēm ar mainīgu spiedienu uz drošības kontaktslēdzi (paātrinātāja slēdzis) (10).

REMS Tiger SR: Elektroniskā amplitūdas skaita regulēšana bez pakāpēm. Vajadzīgā amplitūdas skaita iepriekšējā izvēle ar regulēšanas riteni (12). leslēgšana/izslēgšana ar drošības kontaktslēdzi ieslēgšanai/izslēgšanai (7) REMS Tiger pneumatic Lai atblokētu ieslēgšanas blokētāju, nospiediet sviras aizturi (11) un pēc tam sviru. Amplitūdas skaits tiek izvēlēts, nospiežot sviru aizturi (11)

3.1. Darba norise zāgēšanai ar vadošo turekli

BRÍDINÁJUMS

Turiet REMS zobenzāgi, ar akumulatoru darbināmo REMS zobenzāgi tikai aiz izolētajiem rokturiem ("A") (1. attēls), nekādā gadījumā neturiet aiz vadošā turekļa (2), veicot darbus, kad izmantotais instruments var nonākt kontaktā ar neredzamiem elektrokabeljiem vai savu tikla kabeli. Ja instruments nonāk kontaktā ar spriegumu vadošu kabeli, iespējams, ka spriegums tiek vadīts uz metāla ierīci vai vadošo turekli, ka rezultātā ir iespējams elektriskais trieciens

IEVÉRÍBAI

Izmantojiet REMS speciālās zāga plātnes vai REMS universālās zāga plātnes (skatīt 2.4.). Parastas zāga plātnes ar vienpusīgu nostiprināśanas mehānism taisnstūrainai zāgēšanai ar vadošo turekli nav piemērotas, jo liela padeves spiediena dēļ tās var nolūzt nospiegojuma vietā.

Montëjiet vadošo turekli, kā aprakstīts 2.2. punktā. Pielieciet REMS zobenzāgi ar vadošo turekli pie caurules, lai spriegošanas vārpsta ar izcilni (1) būtu izvietota vertikāli. Pievelciet nospiegojuma vārpstu. Nospiediet slēdzi (7 vai 10) vienlaicīgi aptverot motora rokturi vai iedarbiniet sviru ar aizturi (11) un pacelē REMS zobenzāgi, līdz cauruli vai profi lu var zāgēt. Zāgēšanas sākumu, Īpaš lieliem diametriem (piemēram, 4") var uzlabot, ieslēdzot mašīnu tikai tad, ja zāga plātne pieguļ caurulei. ŋnemiet vērā, ka vadošā turekļa prizmai vienmēr jābūt brīvai no skaídas, pretējā gadījumā tiek negatīvi ietekmēta taisnstūraina zāgēšana. Optimāla zāgēšanas ātruma sasniegšanai un zāga plātnes saudzē šanai izvēlieties tika merenu Stiprs padeves spiediens nepaaugstina zāgēšanas ātrumu! REMS Tiger ir aprīkota ar vienu drošības kontaktslēdzi (8). Ja padeve spiediens ir pārāk liels tas izraisa, ka poga nedaudz izlēc un zāgis apstājas. Pēc dažām sekundēm pārslodzes drošīnātāju var atkal iespiest un atkal ieslē zāgi. REMS Tiger 22 V VE ir aprīkots ar elektronisku pārslodzes aizsardzību, skatīt mašīnas stāvokļa kontroli.

3.2. Darba norise ar rokām vadītai zāgēšana

BRĪDINĀJUMS

Turiet REMS zobenzāgi, ar akumulatoru darbināmo REMS zobenzāgi tikai aiz izolētajiem rokturiem ("A") (1. attēls), veicot darbus, kad izmantotais instrumeni var nonākt kontaktā ar neredzamiem elektrokabęjiem vai savu tikla kabeli. Ja instruments nonāk kontaktā ar spriegumu vadošu kabeli, iespējams, ka spriegums tiek vadīts uz metāla ierīci, ka rezultātā ir iespējams elektriskais triecien

Zāgēšanas laikā taisniem un līknes griezumiem saliekamā balsta kurpe (6) tiek spēcīgi piespiesta materiālam tā, lai saliekamā balsta kurpe (6) vienmēr piegu lētu zāgējamajam materiālam. leslēdziet REMS zobenzāgi. Izmantojiet tikai asas zāga plātnes nevainojamā stāvoklī. Vienmērīgs padeves spiediens mazin negadījumu risku un saudzē REMS zobenzāgi un zāga plātni. Pieslēgšanas vadam vienmēr jābūt aiz REMS zobenzāga. REMS zobenzāgi zāgēšanas laikā turpiniet spēcīgi spiest pie zāgējamā materiāla. Ja zāgēšanas laikā zāga plātn aizkeras, izslēdziet REMS zobenzāgi, ar piemērotu instrumentu izdariet zāgē šanas spraugu un izvelciet zāga plātni. Ar akumulatoru darbināmie REMS zobenzāgi ir aprīkoti ar elektronisku pārslodzes aizsardzību, skatīt mašīnas stāvokļa kontroli.

legremdēšanas zāgēšanai virsmās no ne pārāk cietiem materiāliem, piemēram, koksnes, sintētiskiem materiāliem, sintētiskām caurulēm vai viegliem būvmaterialiem, zāga plātne var piesardzīgi tikt iegremdēta zāgējamajā virsmā (4. attēls). Izmantojiet īsu zāga plātni. Izslēgto REMS zobenzāgi ar saliekamās balsta kurpes (6) apakšējo malu un zāga plātnes galu nolieciet uz griezuma vietas, ieslēdziet REMS zobenzāgi un lēnām iegremdējiet zāga plātni materialiā leteicams izmantot REMS zobenzāgi ar elektronisko amplitūdas skaita vadībi bez pakāpēm. Cietākiem materialiem, piemēram, metālam, ar zāga plātni izdariet pietiekoši lielu caurumu zāgēšanas sākumam

3.3. Smērvielas

Normālai zāgēšanai neizmantojiet smērvielas. Smērvielas aizkavē skaidas izmešanu no zāgēšanas griezuma un saīsina zāga plātnes ekspluatācijas laiku

Nerūsējošā tērauda un cietā atlējuma cauruļu zāgēšanai tikai ar REMS Spezial vai REMS Sanitol ir veicama dzesēšana un smērēšana. leteicams izmantot REMS Tiger SR un REMS universālo zāga plātni 561003 ... 561006. Taisnstī rainai zāgēšanai noteikti nepieciešams vadošais tureklis (skatīt 2.2.).

4. Uzturēšana

Neatkarīgi no zemāk aprakstītajām tehniskās apkopes procedūrām, elektro-instrumentu vismaz reizi gadā nepieciešams nodot autorizēta REMS klientu apkalpošanas centrā elektriskā aprīkojuma apskates un regulārās tehniskās pārbaudes veikšanai. Vācijā šāda elektroietaišu pārbaude saskaņa ar DIN VD

0701-0702, nelaimes gadījumu novēršanas noteikumu DGUV 3. instrukciju „Elektroietaises un ražošanas līdzekļi“ ir paredzēta arī mobilām elektroietaisēn Turklāt jāievēro ekspluatācijas valstī spēkā esošās likumdošanas prasības, noteikumi un drošības prasības

4.1. Apkope

BRĪDINĀJUMS

Pirms remontdarbiem atslēdziet tikla kontaktdakšu vai izņemiet akumulatoru

REMS zobenzāgim nav nepieciešama tehniskā apkope. Pārnesumkārba darbojas ar pastāvīgu smērvielas pildījumu, tāpēc eljošana nav nepieciešama Uzturiet zāga plātnes turekli tīrā stāvoklī. Izņemiet skaidu no zāga plātnes turekļa. Aizvāciet ūdeni/mitrumu no zāga plātnes turekļa pēc katras lietošana reizes. Viegli ieeļojet ar mašīneļļu zāga plātnes turekli un zāga plātnes iespī lēšanas sviru (14) (REMS Puma VE). Nomainiet bojāto noturamo skrūvi (9) (izņemot REMS Puma VE). Plastmasas dajas (piemēram, korpusu, akumula torus) tīriet tikai ar REMS CleanM (preces Nr. 140119) vai maigām zlepēm ul mitru salveti. Neizmantojet sadzīves tīrīšanas līdzekļus. Tie satur daudz kīmisk vielu, kas var bojāt plastmasu. Nekādā gadījumā neizmantojet tīrīšanai benzīn terpentīneļļu, šķīdinātājus un līdzīgas vielas.

Uzmanieties, lai škidrumi nekad nenonaktu REMS zobenzāgā iekšpusē. Neiegremdējiet REMS zobenzāgi škidrumos

4.2. Pārbaude / ekspluatācijas stāvokļa uzturēšana

BRĪDINĀJUMS

Pirms apkopes un remonta darbiem iekärta jäatvieno no elektriskä tikla vai jänonem akumulators! Šos darbus drīkst veikt tikai kvalifi cēti speciālisti

REMS zobenzāgi ar universālo motoru ir aprīkoti ar oglu sukām. Tās nolietojas un tāpēc tās laiku pa laikam nododamas pārbaudes un nomaiņas veikšanai kvalifi cētiem speciālistiem vai autorizētā REMS klientu apkalpošanas centrā. Ar akumulatoru darbināmās piedziņas mašinās līdzstrāvas motoru oglu suka ir pakļautas nodilumam. Oglu sukas nevar atjaunot, jānomaina līdzstrāvas motors

5. Traucējumi

5.1. Iraucejums: REMS zobenzāgis nekustas zāgēšanas laikā

Célonis:

• Pārāk augsts padeves spiediens
• Zāga plātne (5) nav pietiekoši asa.
- Nepiemērota zāga plātne (5).
- Pārslodzes drošinātājs (8) iedarbinājis (REMS Tiger)
- Mašīnas stāvokļa kontroles gaismas diode (1. attēls (17)) deg sarkanā krāsā pārslodzes dēļ (ar akumulatoru darbināmais REMS zobenzāgis)
- Nolietotas oglu sukas.

- Pārāk zems darba spiediens (REMS Tiger pneumatic)

- Pārāk maz gaisa kompresorā (REMS Tiger pneumatic)

- Akumulators (13) izlādējies vai bojāts (ar akumulatoru darbināmais REMS zobenzāgis).

- Mašīnas stāvokļa kontroles gaismas diode (1. attēls (17)) mirgo sarkanā krāsā, ja motora temperatūra ir pārsniegta (ar akumulatoru darbināmais REMS zobenzāgis).

5.2. Traucejums: Zāgējot caurules ar vadošo turekli (2) griezums nav taisnstūrains.

Cēlonis:

• Pārāk augsts padeves spiediens
• Nepiemērota zāga plātne (5).
• Zāga plātne (5) nav pietiekoši asa
• Vadošā turekja prizma (2) ir netīra (skaida!)

5.3. Traucējums: REMS zobenzāgis nesāk darboties

Célonis:

• Pārslodzes drošinātājs ir aktivizējies (REMS Tiger)
• Pieslēgšanas vads bojāts
• Akumulators (13) izlādējies vai bojāts (ar akumulatoru darbināmais REMS zobenzāgis).
• REMS zobenzāgis bojāts
• Mašinas stāvokja kontroles gaismas diode (1. attēls (17)) deg sarkanā krāsā (ar akumulatoru darbināmais REMS zobenzāgis).

5.4. Traucejums: Centrēšanas tapa atgriež, zāga plātni (5) nevar nostiprināt pienācīgā veidā (visi REMS Tiger un REMS Cat modelji).

Cēlonis:

• Noturamā skrūve (9) nolietota.
• Sešškautnu tapu atslēga nolietota (skatīt 2.5.).

Novēršana

• Samazināt padeves spiedienu.
  • Nomainīt zāga plātni.
• Izvēlieties piemēroto zāga plātni (skatīt 2.4. punktu un 8. attēlu).
• Uzgaidiet dažas sekundes un nospiediet pārslodzes drošinātāja pogu.
• Uzgaidiet, līdz iedegas zaļā gaismas diode.
• Nododiet ierīci REMS klientu apkalpošanas servisa speciālistiem oglju suku vai līdzstrāvas motora nomaiņas veikšanai.
• Paaugstināt darba spiedienu. Izvēlieties kompresoru atbilstoši ziņām, kas norādītas 1.6. punktā.
• Izvēlieties kompresoru atbilstoši ziņām, kas norādītas 1.6. punktā.
• Uzlādēt akumulatoru ar ātrās lādēšanas ierīces Li-lon palīdzību vai nomainīt akumulatoru.
• Uzgaidiet, līdz iedegas zaļā gaismas diode. leslēdziet ar akumulatoru darbi-nāmo REMS zobenzāgi un ľaujiet tam kādu laiku darboties bez slodzes, lai saīsinātu atdzišanas laiku.

Novēršana

• Samazināt padeves spiedienu.
• Izvēlieties piemēroto zāga plātni (skatīt 2.4. punktu un 8. attēlu).
• Nomainīt zāga plātni.
• Iztīrīt prizmu.

Novēršana

• Uzgaidiet dažas sekundes un nospiediet pārslodzes drošinātāja pogu.
• Pieslēgšanas vadu nomaina kvalifi cēti speciālisti vai autorizēts REMS klientu apkalpošanas serviss.
• Uzlādēt akumulatoru ar ātrās lādēšanas ierīces Li-lon palīdzību vai nomainīt akumulatoru
• Nododiet piedziņas REMS zobenzāgi autorizētā REMS klientu apkalpošanas servisā pārbaudes/remonta veikšanai.
• levietots nepiemērots akumulators. Izmantojiet piemērotus akumulatorus, skatīt 1.5.

Novēršana

• Nomainīt noturamo skrūvi un/vai centrēšanas tapu.
• Nomainīt sešškautņu tapu atslēgu.

6. Utilizācija

REMS zobenveida zāgus, akumulatorus un ātrās lādēšanas ierīces pēc ekspluatācijas beigām nedrīkst utilizēt kopā ar sadzīves atkritumiem. Mašīnas utilizējamas atbilstoši spēkā esošās likumdošanas prasībām Litija baterijas un visu bateriju sistēmas akumulatoru pakas drīkst utilizēt tikai izlādētā stāvoklī, ja litija baterijas un akumulatoru pakas nav pilnīgi izlādētas, aizīmējiet to kontaktu ar izolējošu lentu.

7. Ražotāja garantija

Garantijas laiks sastāda 12 mēnešus pēc jaunā izstrādājuma nodošanas pirmajam lietotājam. Izstrādājuma nodošanas brīdis jāpierāda, atsūtot originālo pirkuma dokumentus, kuros ir norādītas ziņas par izstrādājuma pirkuma datum un izstrādājuma nosaukumu. Garantijas laikā visi izstrādājuma darbības traucējumi, kas acīmredzot ir saistīti ar ražošanas vai materiāla trūkumiem, tiek novērsti bezmaksas. Trūkumu novēršana nepagarina un neatjauno garantijas laiku izstrādājumam. Garantija neattiecas uz bojājumiem, kas izriet no normāl nodiluma, nepareizas vai nepienācīgas lietošanas, lietošanas instrukciju neie vērošanas, nepiemērotiem ražošanas līdzekliem, pārmērīgas slodzes, lietošana: neparedzētiem mērķiem, patvaljīgām izmainņām vai citiem apstākliem, par kādieri REMS nevar uzņemties atbildību.

Garantijas remontu drīkst veikt tikai REMS autorizēta darbnīca, ar kuru ir noslēgts klientu apkalpošanas līgums. Pretenzijas tiek pieņemtas tikai ar nosacījumu, ka produkts bez jebkādiem izmainām un neizjauktā veidā tiek nodots REMS autorizēta servisa centrā, ar kuru ir noslēgts klientu apkalpošana līgums. Nomainīti produkti un detaljas ir fi rmas REMS īpašums

Izdevumus, k as saistīti ar produkta pārsūtīšanu, sedz lietotājs.

Autorizēto REMS servisa centru sarakstu var apskatīt internetā www.rems.de. No valsīm, kas nav norādītas sarakstā, produkti nosūtāmi uz sekojośo adres SERVICE-CENTER, Neue Rommelshauser Straße 4, 71332 Waiblingen, Deutschland. Šī garantija nekādā veidā neskar likumā paredzētās lietotāja tiesības, pirmkārt, tiesības izvirzīt pretenzijas par trūkumiem pret pārdevēju, kā arī izvirzīt pretenzijas sakarā ar tīsu pienākumu pārkāpšanu un ražotāja atbildību par produkta kvalitāti.

Šai garantijai ir piemērojamas Vācijas tiesību normas, izņemot Vācijas starptautisko privāttiesību normas un ANO Konvencijas par starptautiskajiem preč pirkuma – pārdevuma līgumiem (CISG) normas. Šīs visās pasaules valstī derīgās garantijas devējs ir REMS GmbH & Co KG, Stuttgarter Str. 83, 71332 Waiblingen, Deutschland.

8. Detalu saraksti

Detaju saraktus skatīt www.rems.de → Downloads → Parts lists.

lav ES atbilstības deklaracija

Ar visu atbildību apliecinām, ka “Tehniskajos datos” aprakstītais produkts atbilst norādītajām normām atbilstoši direktīvu 2006/42/EC, 2014/30/EU, 2011/65/EU, 2015/863/EU, 2019/1781/EU prasībām.
