Produkta veids	Elektriskā kanalizācijas tīrīšanas frēzmašīna
Zīmols	REMS
Modelis	Mini-Cobra A
Izmēri (G × P × A)	445 × 305 × 200 mm
Svars	5,2 kg
Barošanas spriegums	230 V, 50-60 Hz
Patērētā jauda	630 W
Nominālā strāva	2,7 A
Ātrumu diapazons	0-950 min⁻¹ (elektroniskā regulācija)
Cauruļvadu diametrs	20-50 (75) mm
Spirāles diametrs	∅ 8 mm (serde) vai ∅ 10 mm
Piegādātā spirāles garums	7,5 m (spirāle ar serdi)
Aizsardzības klase	II (dubultā izolācija)
Trokšņa līmenis (LₚA)	84 dB(A) (nenoteiktība K=3 dB)
Vibrācijas (aₕ)	2,5 m/s² (nenoteiktība K=1,5 m/s²)
Galvenās funkcijas	Motorizēta tīrīšana ar automātisku virzīšanu un atpakaļgaitu, ātruma regulators, drošības slēdzis
Apkope un tīrīšana	Tīrīt ar REMS CleanM vai maigu ziepēm; neiegremdēt; likt pārbaudīt ogles sukas katru gadu
Drošība	Obligāts diferenciālais slēdzis 30 mA; lietot ar abām rokām; valkāt IAL
Rezerves daļas un remontējamība	Spirāles, ogles sukas; remonts REMS pilnvarotā servisā; sprādziena skati www.rems.de
Garantija	12 mēneši (ražotājs); pakalpojumi REMS pilnvarotā servisā

Bieži uzdotie jautājumi - Mini-Cobra A REMS

Kā nodot ekspluatācijā REMS Mini-Cobra A?

Pārbaudiet, vai tīkla spriegums atbilst datu plāksnītē norādītajam. Pieslēdziet ierīci kontaktligzdai, kas aizsargāta ar diferenciālo slēdzi 30 mA. Uzstādiet tīrīšanas spirāli uztīšanas tvertnē saskaņā ar instrukcijā aprakstīto procedūru, pēc tam iestatiet ātrumu, izmantojot drošības slēdža pogu.

Kādi drošības pasākumi man jāievēro?

Vienmēr lietojiet ierīci ar abām rokām (virzīšanas rokturis un slēdža rokturis). Valkājiet aizsargbrilles, cimdus un izolējošus apavus mitrā vidē. Nekad nestrādājiet bez diferenciālā slēdža 30 mA un turiet bērnus prom.

Kā regulēt rotācijas ātrumu?

Izmantojiet drošības slēdža pogu (atzīme 4), lai ierobežotu ātrumu no lēnākā stāvokļa 'A' līdz ātrākajam 'F'. Viegli nospiediet slēdzi, lai iedarbinātu, pēc tam pakāpeniski palieliniet atbilstoši vajadzībām.

Kā uzstādīt jaunu spirāli tvertnē?

Salieciet spirāles galu aptuveni 45° leņķī 50 mm garumā. Ievietojiet to caur stiprinājuma patronu vai virzīšanas transmisiju, līdz tā uztinas pulksteņrādītāja virzienā tvertnē. Atstājiet spuldzes galvu izvirzītu apmēram 200 mm.

Ko darīt, ja spirāle iestrēgst cauruļvadā?

Nekavējoties samaziniet ātrumu vai apturiet ierīci. Iestatiet reversu uz izņemšanas virzienu (bultiņa uz rokturi) un ieslēdziet slēdzi, lai virzītu spirāli atpakaļ. Ja nepieciešams, mainiet rotācijas virzienu, lai atbrīvotu spirāli.

Kā veikt ikdienas apkopi?

Pirms jebkādas apkopes vienmēr atvienojiet ierīci. Tīriet korpusu ar REMS CleanM vai mitru drānu un maigu ziepēm. Nekad neizmantojiet šķīdinātājus. Likt pārbaudīt ogles sukas reizi gadā kvalificētam speciālistam.

Kādi ir iespējamie iemesli, ja ierīce neieslēdzas?

Iemesli var būt nodilušas ogles sukas, bojāts barošanas kabelis vai iekšējs defekts. Likt nomainīt sukas vai kabeli REMS pilnvarotā servisā. Nemēģiniet veikt remontu pats.

Vai es varu izmantot pagarinātāju?

Jā, bet tam jābūt piemērotam āra lietošanai, ja to izmanto ārā. Ja garums ir mazāks par 10 m, izmantojiet kabeli ar šķērsgriezumu 1,5 mm²; starp 10 un 30 m izmantojiet 2,5 mm².

Kā iegūt rezerves daļas vai sprādziena skatus?

Daļu saraksti un sprādziena skati ir pieejami vietnē www.rems.de sadaļā 'Lejupielādes' > 'Sprādziena skati'. Par daļām sazinieties ar REMS pilnvarotu servisu.

Kāds ir garantijas termiņš un kā to izmantot?

Garantija ir 12 mēneši no iegādes datuma. Lai to izmantotu, nosūtiet neizjauktu produktu uz REMS pilnvarotu servisu kopā ar pirkuma apliecinājumu. Pasta izdevumus sedzat jūs.

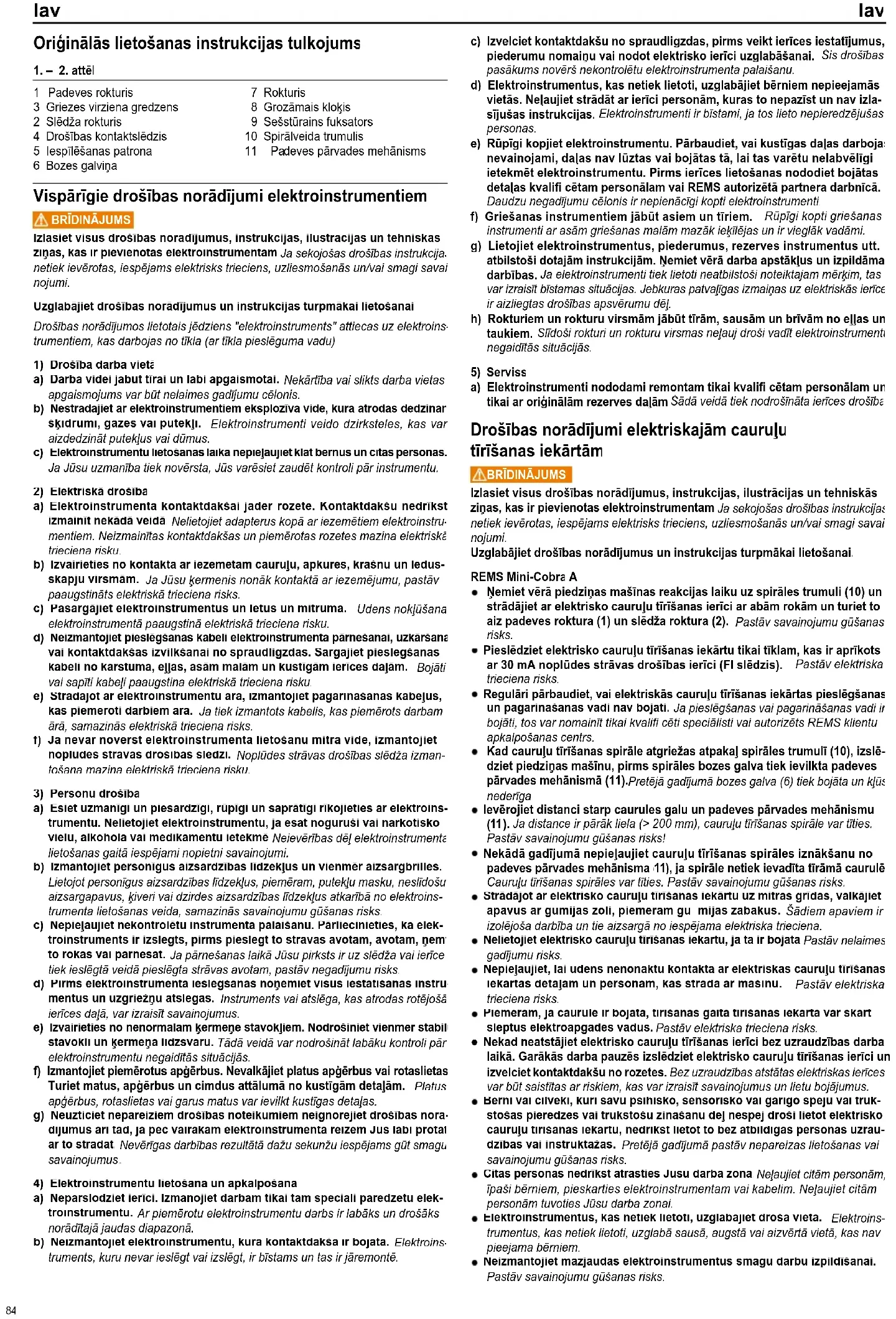

LIETOŠANAS INSTRUKCIJA Mini-Cobra A REMS

Originālās lietošanas instrukcijas tulkojums

1. • 1. attēl

1	Padeves rokturis	7	Rokturis
3	Griezes virziena gredzens	8	Grozāmais klokis
2	Slēdža rokturis	9	Sešstūrains fuksators
4	Drošības kontaktslēdzis	10	Spirālveida trumulis
5	lespīlēšanas patrona	11	Padeves pārvades mehānisms
6	Bozes galviņa

Vispārīgie drošības norādījumi elektroinstrumentiem

BRĪDINĀJUMS

Izlasiet visus drośibas noradijumus, instrukcijas, ilustracijas un tehniskas ziņas, kas ir pievienotas elektroinstrumentam Ja sekojošas drošibas instrukcija: netiek ievērotas, iespējams elektrisks trieciens, uzliesmošanās un/vai smagi savai nojumi.

Uzglabajiet drośibas noradijumus un instrukcijas turpmakai lietośanal

Drosības norādījumos lietotais jēdziens "elektroinstruments" attiecas uz elektroinstrumentiem, kas darbojas no tīkla (ar tīkla pieslēguma vadu)

1) Drošiba darba vieta
a) Darba videl jabut tirai un labi apgaismotal. Nekārtība vai slikts darba vietas apgaismojums var būt nelaimes gadījumu cēlonis.
b) Nestradajiet ar elektroinstrumentiem eksploziva vide, kura atrodas dedzinan skidrumi, gazes vai puteklı. Elektroinstrumenti veido dzirksteles, kas var aizdedzinät puteklus vai dūmus.
c) Elektroinstrumentu lietošanas laika nepiejaujiet klat bernus un citas personas. Ja Jūsu uzmanība tiek novērsta, Jūs varēsiet zaudēt kontroli pār instrumentu.
2) Elektriska drošiba
a) Elektroinstrumenta kontaktdaksai jader rozete. Kontaktdaksu nedrikst izmainit nekada veida. Nelietojiet adapterus kopā ar iezemētiem elektroinstrumentiem. Neizmainītas kontaktdakšas un piemērotas rozeles mazina elektriskā trieciena risku.
b) Izvairieties no kontakta ar iezemetam cauruju, apkures, krašnu un ledusskapju virsmam. Ja Jūsu kermenis nonāk kontaktā ar iezemējumu, pastāv paaugstināts elektriskā trieciena risks.
c) Pasargajiet elektroinstrumentus un letus un mitruma. Ūdens nokjūšana elektroinstrumentā paaugstinā elektriskā trieciena risku.
d) Neizmantojiet pieslegšanas kabeli elektroinstrumenta parnešanai, uzkaršana vai kontaktdakšas izvilksanai no spraudligzdas. Sargajiet pieslegšanas kabeli no karstuma, eljas, asam malam un kustigam icerices dajam. Bojāti vai sapīti kabeli paaugstina elektriskā trieciena risku.
e) Stradajot ar elektroinstrumentu ara, izmantojiet pagarinasanas kabelus, kas piemeroti darbiem ara. Ja tiek izmantots kabelis, kas piemērots darbam ārā, samazinās elektriskā trieciena risks.
1) Ja nevar noverst elektroinstrumenta lietosanu mitra vide, izmantojiet nopludes stravas drošības sledzi. Noplūdes strāvas drošības slēdža izman-tošana mazina elektriskā trieciena risku.
3) Personu drošiba
a) Esiet uzmanigi un piesardzigi, rupigi un sapratigi rikojetles ar elektroinstrumentu. Nelietojet elektroinstrumentu, ja esat nogurusi vai narkotisko vielu, alkohola vai medikamentu ietekme Neievēribas dēl elektroinstrumente lietošanas gaitā iespējami nopietni savainojumi.
b) Izmantojiet personigus aizsardzibas lidzeklus un vienmer aizsargbrilles. Lietojot personigus aizsardzibas lidzeklus, piemēram, putekļu masku, neslidošu aizsargapavus, kīveri vai dzirdes aizsardzibas lidzeklus atkarībā no elektroinstrumenta lietošanas veida, samazinās savainojumu gūšanas risks
c) Nepiejaujiet nekontroletu Instrumenta palaisanu. Parliecinieties, ka elektroinstruments ir izsiegts, pirms pieslegt to stravas avotam, avotam, ŋem to rokas vai parnesat. Ja pärnešanas laikā Jūsu pirksts ir uz slēdža vai ierīce tiek ieslēgtā veidā pieslēgta strāvas avotam, pastāv negadījumu risks.
d) Pirms elektroinstrumenta ieslegšanas noņemiet visus iestatisanas instrumentus un uzgriežņu atslegas. Instruments vai atslēga, kas atrodas rotējošā ierīces dajā, var izraisīt savainojumus.
e) Izvairieties no nenormalam kemeņe stavokjiem. Nodrošiniet vienmer stabil stavokli un kemeņa līdzsvaru. Tādā veidā var nodrošināt labāku kontroli pār elektroinstrumentu negaidītās situācijās.
f) Izmantojiet piemērotus apgērbus. Nevalkājiet platus apgērbus vai rotaslietas Turiet matus, apgērbus un cimdus attālumā no kustīgām detalām. Platus apgērbus, rotaslietas vai garus matus var ievilkt kustīgas detalas.
g) Neuzticiet nepareiziem drošibas noteikumiem neignorejiet drošibas noradijumus ari tad, ja pec vairakam elektroinstrumenta reizem Jus labi protat ar to stradat Nevérigas darbības rezultātā dažu sekunžu iespējams gūt smagu savainojumus.
4) Elektroinstrumentu lietošana un apkalpošana
a) Neparslodziet lerici. Izmanojiet darbam tikai tam speciali paredzetu elektroinstrumentu. Ar piemērotu elektroinstrumentu darbs ir labāks un drošāks norādītajā jaudas diapazonā.
b) Neizmantojiet elektroinstrumentu, kura kontaktdaksa ir bojata. Elektroinstruments, kuru nevar ieslēgt vai izslēgt, ir bīstams un tas ir jāremontē.

c) Izvelciet kontaktdakšu no spraudligzdas, pirms veikt ierīces iestatijumus, piederumu nomainu vai nodot elektrisko ierīci uzglabāšanai. Šis drošības pasākums novērš nekontrolētu elektroinstrumenta palaišanu.
d) Elektroinstrumentus, kas netiek lietoti, uzglabājiet bērniem nepieejamās vietās. Neļaujiet strādāt ar ierīci personām, kuras to nepazīst un nav izlasijušas instrukcijas. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas.
e) Rūpīgi kopjiet elektroinstrumentu. Pārbaudiet, vai kustīgas daļas darboja nevainojami, daļas nav lūztas vai bojātas tā, lai tas varētu nelabvēlīgi ietekmēt elektroinstrumentu. Pirms ierīces lietošanas nododiet bojātas detaļas kvalifi cētam personālam vai REMS autorizētā partnera darbnīcā. Daudzu negadījumu cēlonis ir nepienācīgi kopti elektroinstrumenti.
f) Griešanas instrumentiem jābūt asiem un tīriem. Rūpīgi kopti griešanas instrumenti ar asām griešanas malām mazāk iekīlējas un ir vieglāk vadāmi.
g) Lietojiet elektroinstrumentus, piederumus, rezerves instrumentus utt. atbilstoši dotajām instrukcijām. Nemlet vērā darba apstākļus un izpildāma darbības. Ja elektroinstrumenti tiek lietoti neatbilstoši noteiktajam mērgim, tas var izraisīl bīstamas situācijas. Jebkuras patvalīgas izmainas uz elektriskās ierīce ir aizliegtas drošības apsvērumu dēļ.
h) Rokturiem un rokturu virsmām jābūt tīrām, sausām un brīvām no elļas un taukiem. Sīdoši rokturi un rokturu virsmas neļauj droši vadīt elektroinstrumentu negaidītās situācijās.
5) Serviss
a) Elektroinstrumenti nododami remontam tikai kvalifi cētam personālam ur tikai ar originālām rezerves dalām Sādā veidā tiek nodrošināta ierīces drošība

Drošības norādījumi elektriskajām cauruļu tīrīšanas iekārtām

BRĪDINĀJUMS

Izlasiet visus drošības norādījumus, instrukcijas, ilustrācijas un tehniskās ziņas, kas ir plevienotas elektroinstrumentam Ja sekojošas drošības instrukcijas netiek ievērotas, iespējams elektrisks trieciens, uzliesmošanās un/vai smagi savai nojumi.

Uzglabājiet drošības norādījumus un instrukcijas turpmākai lietošanai

REMS Mini-Cobra A

• Žemiet vērā piedziņas mašīnas reakcijas laiku uz spirāles trumuli (10) un strādājiet ar elektrisko cauruļu tīrīšanas ierīci ar abām rokām un turlet to aiz padeves roktura (1) un slēdža roktura (2). Pastāv savainojumu gūšanas risks.
• Pieslēdziet elektrisko cauruļu tīrišanas iekārtu tikai tīklam, kas ir aprīkots ar 30 mA noplūdes strāvas drošības ierīci (Fl slēdzis). Pastāv elektriska trieciena risks.
• Regulāri pārbaudiet, vai elektriskās cauruļu tīrīšanas iekārtas pieslēgšanas un pagarināšanas vadi nav bojāti. Ja pieslēgšanas vai pagarināšanas vadi ir bojāti, tos var nomainīt tikai kvalifi cēti speciālisti vai autorizēts REMS klientu apkalpošanas centrs.
• Kad cauruju tirišanas spiräle atgriežas atpakal spiräles trumulī (10), izslēdziet piedziņas mašinu, pirms spiräles bozes galva tiek levilkta padeves pārvades mehänismā (11).Pretējā gadījumā bozes galva (6) tiek bojāta un klūs nederīga
• levērojiet distanci starp caurules galu un padeves pārvades mehānismu (11). Ja distance ir pārāk liela (> 200 mm), cauruļu tīrīšanas spirāle var tīties. Pastāv savainojumu gūšanas risks!
• Nekādā gadījumā nepieļaujiet cauruļu tīrīšanas spirāles iznākšanu no padeves pārvades mehānisma 11), ja spirāle netiek ievadīta tīrāmā caurulē Cauruļu tīrīšanas spirāles var tīties. Pastāv savainojumu gūšanas risks.
• Stradajot ar elektrisko cauruju tirisanas iekartu uz mitras gridas, valkajiet apavus ar gumijas zoli, piemeram gu mijas zabakus. Šādiem apaviem ir izolējoša darbība un tie aizsargā no iespējama elektriska trieciena.
• Nelietojiet elektrisko cauruju tirisanas iekartu, ja ta ir bojata Pastāv nelaimes gadījumu risks.
• Nepiejaujiet, lai udens nenonaktu kontakta ar elektriskas cauruju tirisanas iekartas detaljam un personam, kas strada ar masinu. Pastāv elektriska trieciena risks.
• Piemeram, ja caurule ir bojata, tirisanas gaita tirisanas lekarta var skart sleptus elektroapgades vadus. Pastāv elektriska trieciena risks.
• Nekad neatstājiet elektrisko cauruļu tīrīšanas ierīci bez uzraudzības darba laikā. Garākās darba pauzēs izslēdziet elektrisko cauruļu tīrīšanas ierīci un izvelciet kontaktdakšu no rozetes. Bez uzraudzības atstātas elektriskas ierīces var būt saistītas ar riskiem, kas var izraisīt savainojumus un lietu bojājumus.
• Berni vai cilveki, kuri savu psihisko, sensorisko vai garigo speju vai trukstosas pieredzes vai trukstošu zinasanu dej nespej droši lietot elektrisko cauruju tirisanas iekartu, nedrikst lietot to bez atbildigas personas uzraudzibas vai instruktažas. Pretējā gadījumā pastāv nepareizas lietošanas vai savainojumu gūšanas risks.
• Citas personas nedrikst atrasties Jusu darba zona Neļaujiet citām personām, īpaši bērniem, pieskarties elektroinstrumentam vai kabelim. Neļaujiet citām personām tuvoties Jūsu darba zonai.
• Elektroinstrumentus, kas netiek lietoti, uzglabajiet droša vieta. Elektroinstrumentus, kas netiek lietoti, uzglabā sausā, augstā vai aizvērtā vietā, kas nav pieejama bērniem.
• Neizmantojiet mazjaudas elektroinstrumentus smagu darbu izpildišanai. Pastāv savainojumu gūšanas risks.

- Lietojiet tikai sertifi cētus un atbilstoši apzīmētus pagarināšanas vadus ar pietiekošu šķersgriezumu. Lietojiet pagarināšanas vadus, kas atbilst sekojošan prasībām: garums řīdz 10 m - šķersgriezums 1,5 mm², garums 10 – 30 m - šķeisgriezums 2,5 mm².

REMS Mini-Cobra

• Pirms lietot caurułu tīrīšanas iekārtu kopā ar urbjmašinu/skrūvgriezi, noņemiet grozāmo sviru (8). Pastāv savainojumu gūšanas risks.
• Lietojiet tikai pieme rotas urbjmašinas/skruvgriežus ar elektronisku apgrie zienu skaita regulēšanu un ievērojiet urbjmašinas/skrūvgrieža ražotāja instrukciju. Pastāv savainojumu gūšanas risks.
• Nekādā gadījumā neizmantojiet/nefi ksējiet urbjmašīnas/skrūvgrieža ieslēg šanas/izslēgšanas slēdža fi ksācijas pogi Pastāv savainojumu gūšanas risks
• Nemlet vērā piedziņas mašīnas reakcijas laiku uz spirāles trumuli (10) un strādājiet ar elektrisko cauruļu tīrīšanas iekārtu ar abām rokām un turiet t aiz roktura (7) un sledža roktura (2). Pastāv savainojumu gūšanas risks.
• leverojet distanci starp caurules galu un lespilešanas patronu. Ja distance ir pārāk liela (> 200 mm), cauruļu tīrišanas spirāle var tīties. Pastāv savainojum gūšanas risks!
• Nekādā gadījumā nelietojiet piedziņas mašīnas ar ātras apturēšanas funkciju. Ja piedziņas mašīna tiek ātri apturēta, spirāles trumulis (10) turpina kustēties un mašīna var apgāzties spara momenta dēļ.

Simbolu izskaidrojums

BRÍDINÁJUMS

Bīstamība ar vidēju riska pakāpi, neievērošanas gadījumā iespējama nāve vai smagi (neārstējami) savainojumi.

UZMANIBU

Bīstamība ar zemu riska pakāpi, neievērošanas gadījumā iespējami vidējas smaguma pakāpes (ārstējami) savainojumi

IEVĚRĪBAI

Materiālu zaudējumu risks, nav drošības norādījums! Nav riska veselībai.

Pirms pienemšanas ekspluatācijā izlasīt lietošanas instrukciju

Elektroinstruments atbilst aizsardzības klasei II

Utilizācija atbilstoši vides aizsardzības noteikumiem

CE atbilstības apzīmējums

1. Tehniskie parametri

Lietošana atbilstoši noteiktajam mērķim

BRĪDINĀJUMS

Lekārtas REMS Mini-Cobra un REMS Mini-Cobra Air paredzētas cauruļu aizsērējumi. novēršanai, piemēram, virtuvē, vannasistabā un tualetē.

Jebkuri citi lietošanas veidi uzskatāmi par neatbilstošiem noteiktajam mērķim un tāpēc ir nepieļaujami.

1.1. Piegādes apjoms

REMS Mini-Cobra: Cauruju tīrīšanas iekārta, Cauruju tīrīšanas spirāle ∅ 8 mm , Lietošanas instrukcija.

REMS Mini-Cobra A: Elektriskā cauruju tīrīšanas iekārta, Cauruju tīrīšanas spirāle a r serd ∅ 8 mm, Lietošanas instrukcija.

1.2. Artikula Nr.

REMS Mini-Cobra cauruļu tīrīšanas ierīce
roku un elektriskajai piedziņai	170010
REMS Mini-Cobra A Elektriskā cauruļu tīrīšanas ierīce	170020
Cauruļu tīrīšanas spirāle 8 mm × 7,5 m (tikai REMS Mini-Cobra)	170200
Cauruļu tīrīšanas spirāle ar serdi 8 mm × 7,5 m	170201
Cauruļu tīrīšanas spirāle 10 mm × 10 m	170205
Lokšņu tērauda kaste ar ieliktni	185058
REMS CleanM	140119

1.3. Darbības diapazons

REMS Mini-Cobra, REMS Mini-Cobra A
Caurulu aizsērējumu novēršana,piemēram, virtuvē, vannasistabā un tualetē, caurulēmdiametrā	20–50 (75) mm

1.4. Elektriskie parametri

REMS Mini-Cobra A
230 V. 50 – 60 Hz. 630 W. 2.7 A:drošības izolācija, aizsardzība no radiotraucējumiem
Apgriezienu skaitu var vadīt elektroniski	0 – 950 min ^-1

1.5. Izmēri

REMS Mini-Cobra	A	445 × 305 × 200 mm (17,5" × 12,0" × 7,9")
REMS Mini-Cobra		395 × ∅ 200 mm (15,6" × ∅ 7,9")

1.6. Svars

REMS Mini-Cobra	A	5,2 kg (11,5 lb)
REMS Mini-Cobra		2,9 kg (6,4 lb)

1.7. Informācija par troksni

REMS Mini-Cobra A

Emisijas vērtība darba vietā

L_FF.84 dB(A), L_FF.95 dB(A),

Nedrošums K = 3 dB

1.8. Vibrācija

REMS Mini-Cobra A

Aprēkinātā efektīvā paātrinājuma vērtība

2,5 m/s²

Nedrošums K = 1,5 m/s²

Norādītā vibrēšanas emisijas vērtība tika izmērīta, balstoties uz standarta izmēginājumu metodi, un var tikt izmantota, lai salīdzinātu ar citu ierīci. Norādīto vibrēšanas emisijas vērtību tāpat var izmantot, uzsākot novērtēt ierīces bojājumus

UZMANIBU

Vibrācijas emisijas vērtība faktiskajā ierīces lietošanas laikā var atšķirties no norādīlās vērtības atkarībā no ierīces lietošanas veida. Ari atkarībā no faktiskajiem lietošanas apstākliem (darbs ar periodiskiem pārtraukumiem), var näkties lietot drošības pasākumus, lai pasargātu lietotāju

2. Pieņemšana ekspluatācijā

2.1. Elektriskais pieslēgums

BRĪDINĀJUMS

Nemiet vērā tikla spriegumu! Pirms elektroinstrumenta pieslēgšanas pārbaudie vai jauda, kas norādīta uz plāksnītes, atbilst tikla spriegumam. Būvlaukumos, mitrā vidē, ārā vai iekštelpās vai līdzīgos apstāklos elektroinstrumentu drīkst ekspluatēt tikai no tikla, kas ir aprīkots ar noplūdes strāvas aizsardzības slēdzi (F1 slēdzi), kas atslēdz barošanu, ja noplūdes strāva uz zemi pārsniedz 30 m. 200 ms laikā.

2.2. Cauruju tīrīšanas spirāles montāža spirāles trumulī (10

Lai montētu jaunu cauruļu tīrīšanas spirāli, salociet to apmēram 50 mm attālumā no aizmugurējā spirāles gala apmēram par 45° un pēc tam caur atvērto iespī lēšanas patronu (5) / padeves pārvades mehānismu 11) lebīdiet spirāles trumul (10) tā, lai cauruļu tīrīšanas spirāle uztītos pulksteņu rādītāju kustības virzienā, skatoties caur spirāles trumuļa (10) priekšējo atveri. lebīdiet cauruļu tīrīšanas spirāli tā, lai bozes galva (6) apmēram par 200 mm izvirzītos no iespīlēšanas patronas (5) / padeves pārvades mehānisma (11)

3. Darbs

3.1. REMS Mini-Cobra A, darbs

UZMANIBU

Strādājiet ar elektrisko cauruļu tīrīšanas iekārtu vienmēr ar abām rokām, droši turot to aiz padeves roktura (1) un slēdža roktura (2). leslēdzot un izslēdzot iekārtu, ievērojiet piedziņas mašīnas reakcijas momentu uz spirāles trumuli (10)! Labāk sākt cauruļu tīrīšanas iekārtas darbu ar zemu apgriezienu skaitu un palielināt to pēc nepieciešamības

Izvelciet cauruļu tīrīšanas spirāli 8 mm vai 10 mm diametrā par apmēram 150 mm. Ja cauruļu tīrīšanas spirāles diametrs ir 8 mm, pievelciet padeves sviru (1) līdz aizturim, ja cauruļu tīrīšanas spirāles diametrs ir 10 mm, pievelciet padeves, līdz ir jūtama pretestība un pēc tam pievelciet to vēl apmēram par vienu apgriezienu. Griezes virziena slēdzi (3) pagrieziet spirāles trumuļa (10) bultiņas virzienā, lai ievadītu tīrīšanas spirāli caurules iekšienē. Bultiņas virziens atbilst cauruļu tīrīšanas spirāles ievadīšanas virzienam. Ar drošības kontaktslēdža (4) regulēšanas ritenīti var regulēt apgriezienu skaitu no minimālās pakāpes A līdz maksimālajai pakāpei F. Viegli nospiediet drošības kontaktslēdzi (4), lai spirāles trumulis (10) grieztos, pēc tam lēnām paaugstiniet apgriezienu skaitu, ja nepieciešams. Ja cauruļu tīrīšanas spirāle sastopas ar pretestību, jāsamazina apgriezienu skaits vai jāizslēdz elektriskā cauruļu tīrīšanas ierīce, griezes virziena slēdzi (3) pārslēdziet uz bultiņu slēdža roktura (2) virzienā, lai mainītu padeves virzienu. Pēc aizsērējuma novēršanas izslēdziet elektrisko cauruļu tīrīšanas ierīci, griezes virziena slēdzi (3) pārslēdziet uz bultiņu slēdža roktura (2) virzienā, lai izvilktu cauruļu tīrīšanas spirāli no caurules. Attālumā apmēram 200 mm no tās vietas, kur bozes galva (6) sasniedz padeves pārvades mehānismu (11), izslēdziet elektrisko cauruļu tīrīšanas ierīci. Pēc tīrīšanas darbu beigām, lai transportētu ierīci, atvienojiet padeves rokturi (1) un ar rokām iebīdiet cauruļu tīrīšanas spirāli spirāles trumulǐ (10) gandrīz līdz bozes galvas (6) ierobežotājam pie padeves pārvedes mehānisma (11)..

UZMANIBU

Ja distance starp caurules galu/noteku un padeves pārvades mehānismu (11) ir pārāk liela, cauruļu tīrīšanas spirāle var tīties (ievainojumu gūšanas risks)

IEVÉRÍBAI

Veicot tîrîšanas darbus, iebîdiet cauruļu tîrîšanas spirāli caurulē tā, lai spirāles trumulī (10) paliktu vismaz 2 tinumi. Ja cauruļu tîrîšanas spirāle tiek bīdīta tālā uz priekšu, to atpakalgaitu vairs nevar nodrošināt ar motora spēku. Šajā gad jumā cauruļu tîrîšanas spirāli nepieciešams ar rokām iebīdīt atpakal spirāles trumulī (10) apmēram par 2 tinumiem. Pēc tam atpakalgaita darbojas atkal automātiski

Bozes gals (6), kas pēc formas atbilst cauruļu tīrīšanas spirālei, nekādā gadījumā nedrīkst nonākt padeves pārvades mehānismā (11), jo pretējā gadījumā tiek bojāta cauruļu tīrīšar as spirāle.

3.2. REMS Mini-Cobra darbs

Caurules tīrīšanas cauruli izvilkta apmēram par 300 mm no spirālveida trumuļa (10), iespīlēšanas patronu cieši pievilkt ar roku un ievadīt spirāli caurulē, kas jāiztīra. Cieši turiet rokturi (7) un ar otro roku, pagriežot grozāmo kloķi (8), grieziet spirālveida trumuli (10) pulksteņu rādītāju kustības virzienā. Caurules tīrīšanas spirāli ievadiet caurulē tikai tik tālu, lai iespīlēšanas patronu (5) varēt iedarbināt ar vienu roku. Atveriet iespīlēšanas patronu (5) un izvelciet caurule tīrīšanas spirāli par 300 mm no spirālveida trumuļa (10). Alkārtojiet procesu, līdz ir sajūtama pretestība vai aizsērējums ir novērsts. Izvelciet caurules tīrīšanas spirāli ar roku un atkal iebīdiet spirālveida trumulī.

3.3. REMS Mini-Cobra darbs ar piemērotu urbjmašīnu/piemērotu urbjmašīnu skrūvgriezi

Ja blakus piedziņai tiek izmantota REMS Mini-Cobra urbjamašīna/urbjmašīna-skrūvgriezis, jāpievērš uzmanība tam, ka tā/tas būtu aprīkota ar elektronisko bez pakāpju apgriezienu skaita regulēšanu (0 – 550 mi ^-1 ). Noņemiet grozāmc sviru (8). Urbjamašīna/urbjmašīna-skrūvgriezis ar urbšanas patronu pieslēdzie 6-stūrainajam fi ksatoram (9)

UZMANIBU

Neizmatojiet urbjamašinu/urbjmašinu-skrūvgriezi ar ātrās apturēšanas funkciju! Ja piedziņas mašina tiek ātri apturēta, spirāles trumulis (10) turpina kustēties un mašina var apgāzties spara momenta dēļ.

Izvelciet caurules tīrīšanas spirāli apmēram 300 mm no spirālveida trumuļa (10), ar roku no iespīlēšanas patronas (5). Urbjmašīnas/skrūvgrieža darbu noteikti jāsāk ar zemu apgriezienu skaitu un labo griezes virzienu, pēc tam va paātrināt, ja nepieciešams. Caurules tīrīšanas spirāli ievadiet caurulē tikai tik tālu, lai iespīlēšanas patronu (5) varētu iedarbināt ar vienu roku. Izslēdziet urbjamašīnu/urbsmašīnu-skrūvgriezi. Atveriet iespīlēšanas patronu (5) un izvelciet caurules tīrīšanas spirāli par 300 mm no spirālveida trumuļa (10). Atkārtojiet procesu, līdz ir sajūtama pretestība vai aizsērējums ir novērsts. levērojiet maksimāli 200 mm attālumu starp caurules galu/noteci un iespīlēšana patronu (5), jo pretējā gadījumā tīrīšanas spirāle var vīties. Izvelciet caurules tīrīšanas spirāli ar roku un atkal iebīdiet spirālveida trumulī (10). Urbjmašīnas urbjmašīnas-skrūvgrieža kreiso kustības virzienu tikai tad, ja caurules tīrīšana spirāle aizkeras caurulē. Šim nolūkam piesardzīgi pārslezdiziet urbjmašīnu/urbjmašīnu-skrūvgriezi no labā kustības virziena uz kreiso kustības virzienu.

4. Uzturēšana

Neatkarīgi no zemāk aprakstītajām tehniskās apkopes procedūrām, elektrisko cauruļu tīrīšanas ierīci vismaz reizi gadā nepieciešams nodot autorizētā REMS klientu apkalpošanas centrā elektriskā aprīkojuma apskates un regulārās tehniskās pārbaudes veikšanai. Vācijā šāda elektroietaišu pārbaude saskaņā ar DIN VDE 0701-0702, nelaimes gadījumu novēršanas noteikumu DGUV 3. instrukciju „Elektroietaises un ražošanas līdzeklji“ ir paredzēta arī mobilām elektroietaisēm. Turklāt jāievēro ekspluatācijas valstī spēkā esošās likumdošanas prasības, noteikumi un drošības prasības.

4.1. Apkope

BRĪDINĀJUMS

Pirms tehniskās apkopes darbiem izvelciet kontaktdakšu!

Regulāri tīriet elektrisko cauruļu tīrīšanas iekārtu un tās detajas, īpaši ja iekār netiek lietota ilgāku laiku. Plastmasas dajas (piemēram, korpusu) tīriet tikai a mašīnu tīrīšanas līdzekli REMS CleanM (preces Nr. 140119) vai maigām ziepe un mitru salveti. Neizmantojiet tīrīšanai sadzīves tīrīšanas līdzekļus. Tie satu daudz kīmisku vielu, kas var bojāt plastmasu. Nekādā gadījumā neizmantojie tīrīšanai benzīnu, terpentīnelļu, škīdinātājus un līdzīgas vielas.

Uzmanieties, lai škīdrumi nekad nenonāktu elektriskās cauruļu tīrīšanas iekārtas iekšpusē. Nekādā gadījumā neiegremdējiet elektrisko cauruļu tīrīšanas iekārt škīdrumā.

4.2. Pārbaude / ekspluatācijas stāvokļa uzturēšana

REMS Mini-Cobra A

BRĪDINĀJUMS

Pirms profi laktisko var remontdarbu veikšanas izvelciet tikla kontaktdakšu! Šos darbus drīkst veikt tikai kvalifi cēti speciālisti

Pārvades mehānisms darbojas ar pastāvīgu smērvielas pildījumu, tāpēc eljošana nav nepieciešama. Piedziņas mašinas motors ir aprikots ar oglu sukām. Tās nolietojas un tāpēc tās laiku pa laikam nododamas pārbaudes un nomaiņas veikšanai kvalīfi cētiem speciālistiem vai autorizētā REMS klientu apkalpošana centra.

5. Traucējumi

REMS Mini-Cobra A

5.1. Traucejums: Elektriskā cauruļu tīrīšanas ierīce nesāk darboties.

Célonis:

• Nolietotas oglu sukas.
• Pieslēgšanas vads bojāts
• Elektriskā cauruļu tīrīšanas iekārta defekta

5.2. Traucējums: Nav cauruļu tīrīšanas iekārtas padeves.

Cēlonis:

• Padeves rokturis (1) nav pievilkts.

• Cauruļu tīrīšanas spirāle aizkērusies caurulē vai caurules aizsērējumā.

• Cauruļu tīrīšanas spirāle nav montēta spirāles trumulī (10) pulksteņu rādītāju kustības virzienā.

• Elektriskā cauruļu tīrīšanas iekārta defekta

Novēršana

• Nododiet oglu sukas kvalifi cētiem speciālistiem vai autorizētā REMS klientu apkalpošanas centrā nomaiņas veikšanai.
• Nododiet pieslēgšanas vadu kvalifi cētiem speciālistiem vai autorizētā REMS klientu apkalpošanas centrā nomaiņas veikšanai
• Nododiet elektrisko cauruju tīrīšanas iekārtu kvalifi cētiem speciālistiem va autorizētā REMS klientu apkalpošanas centrā pārbaudes/remonta veikšanai.

Novēršana

• Pievelciet padeves rokturi (1), skatit 3.1. Darbs ar REMS Mini-Cobra A.
• Izslēdziet elektrisko caurułu tīrīšanas ierīci. Griezes virziena slēdzi (3) pagrieziet uz bultņu slēdža roktura (2) virzienā. Viegli nospiediet drošības kontaktslēdzi (4), lai spirāles trumulis (10) grieztos, pēc tam lēnām paaugstiniet apgriezienu kaitu, ja nepieciešams.
• Demontējiet cauruļu tīrīšanas spirāli un atkal montējiet no jauna, skatīt 2.2.
• Nododiet elektrisko cauruju tīrīšanas iekārtu kvalifi cētiem speciālistiem va autorizētā REMS klientu apkalpošanas centrā pārbaudes/remonta veikšanai.

6. Utilizācija

REMS Mini-Cobra A pēc ekspluatācijas beigām nedrīkst utilizēt kopā ar sadzīves atkritumiem, utilizācija veicama atbilstoši spēkā esošās likumdošanas prasībām.

7. Ražotāja garantija

Garantijas laiks sastāda 12 mēnešus pēc jaunā izstrādājuma nodošanas pirmajam lietotājam. Izstrādājuma nodošanas brīdis jāpierāda, atsūtot originālo pirkuma dokumentus, kuros ir norādītas ziņas par izstrādājuma pirkuma datum un izstrādājuma nosaukumu. Garantijas laikā visi izstrādājuma darbības traucējumi, kas acīmredzot ir saistīli ar ražošanas vai materiāla trūkumiem, tiek novērsti bezmaksas. Trūkumu novēršana nepagarina un neatjauno garantijas laiku izstrādājumam. Garantija neattiecas uz bojājumiem, kas izriet no normāl nodiluma, nepareizas vai nepienācīgas lietošanas, lietošanas instrukciju neie vērošanas, nepiemērotiem ražošanas līdzekļiem, pārmērīgas slodzes, lietošana neparedzētiem mērķiem, patvaljīgām izmainņām vai citiem apstākļiem, par kādiē REMS nevar uzņemties atbildību.

Garantijas remontu drīkst veikt tikai REMS autorizēta darbnīca, ar kuru ir noslēgts klientu apkalpošanas līgums. Pretenzijas tiek pieņemtas tikai ar nosacījumu, ka produkts bez jebkādiem izmainām un neizjauktā veidā tiek nodots REMS autorizēta servisa centrā, ar kuru ir noslēgts klientu apkalpošanas līgums. Nomainīti produkti un detaljas ir fi rmas REMS īpašums.

Izdevumus, k as saistīti ar produkta pārsūtīšanu, sedz lietotājs.

Autorizēto REMS servisa centru sarakstu var apskatīt internetā www.rems.de. No valstīm, kas nav norādītas sarakstā, produkti nosūtāmi uz sekojošo adresi: SERVICE-CENTER, Neue Rommelshauser Straße 4, 71332 Waiblingen, Deutschland. Šī garantija nekādā veidā neskar likumā paredzētās lietotāja tiesības, pirmkārt, tiesības izvirzīt pretenzijas par trūkumiem pret pārdevēju, kā arī izvirzīt pretenzijas sakarā ar tīšu pienākumu pārkāpšanu un ražotāja atbildību par produkta kvalitāti.

Šai garantijai ir piemērojamas Vācijas tiesību normas, izņemot Vācijas starptautisko privāttiesību normas un ANO Konvencijas par starptautiskajiem preču pirkuma – pārdevuma līgumiem (CISG) normas. Šīs visās pasaules valstī derīgās garantijas devējs ir REMS GmbH & Co KG, Stuttgarter Str. 83, 71332 Waiblingen, Deutschland.

8. Detaju saraksti

Detaju saraktus skatīt www.rems.de → Downloads → Parts lists.

lav ES atbilstības deklaracija

Ar visu atbildību apliecinām, ka “Tehniskajos datos” aprakstītais produkts atbilst norādītajām normām atbilstoši direktīvu 2011/65/EU, 2006/42/EC, 2014/30/EU, 2011/65/EU, 2015/863/EU prasībām.
