Toote tüüp	Elektriline kanalisatsioonipuhastusfrees
Mark	REMS
Mudel	Mini-Cobra A
Mõõtmed (P × L × K)	445 × 305 × 200 mm
Kaal	5,2 kg
Toitepinge	230 V, 50-60 Hz
Võimsustarve	630 W
Nimivool	2,7 A
Kiirusvahemik	0-950 min⁻¹ (elektrooniline reguleerimine)
Torude läbimõõt	20-50 (75) mm
Spiraali läbimõõt	∅ 8 mm (südamik) või ∅ 10 mm
Kaasasoleva spiraali pikkus	7,5 m (spiraal südamikuga)
Kaitseklass	II (topeltisolatsioon)
Müratase (LₚA)	84 dB(A) (ebakindlus K=3 dB)
Vibratsioon (aₕ)	2,5 m/s² (ebakindlus K=1,5 m/s²)
Peamised funktsioonid	Mootoriga puhastus, automaatse etteande ja tagasipööramisega, kiiruse regulaator, ohutuslüliti
Hooldus ja puhastus	Puhasta REMS CleanM või pehme seebiga; ära kasta; lase harju kontrollida igal aastal
Ohutus	Kohustuslik rikkevoolukaitse 30 mA; kasuta mõlema käega; kanna isikukaitsevahendeid
Varuosad ja remonditavus	Spiraalid, süsinikharjad; remont volitatud REMS hoolduskeskuses; lahtivõetud vaated saidil www.rems.de
Garantii	12 kuud (tootja); teenindus volitatud REMS hoolduskeskuses

Korduma kippuvad küsimused - Mini-Cobra A REMS

Kuidas REMS Mini-Cobra A kasutusele võtta?

Kontrollige, et toitepinge vastab andmesildi omale. Ühendage seade 30 mA rikkevoolukaitsme kaitstud pistikupessa. Paigaldage puhastusspiraal kerimistrumlisse vastavalt juhendis kirjeldatud protseduurile, seejärel reguleerige kiirust ohutuslüliti rattaga.

Milliseid ohutusmeetmeid pean võtma?

Kasutage seadet alati mõlema käega (etteande käepide ja lüliti käepide). Kandke kaitseprille, kindaid ja isolatsiooniga jalatseid niiskes keskkonnas. Ärge kunagi töötage ilma 30 mA rikkevoolukaitsmeta ja hoidke lapsed eemal.

Kuidas reguleerida pöörlemiskiirust?

Kasutage ohutuslüliti ratast (märgistus 4), et piirata kiirust aeglasemast asendist 'A' kiiremani 'F'. Vajutage lülitit kergelt käivitamiseks, seejärel suurendage vastavalt vajadusele.

Kuidas paigaldada uus spiraal trumlisse?

Painutage spiraali ots umbes 45° 50 mm ulatuses. Sisestage see kinnituspadruni või etteandeülekande kaudu, kuni see kerib päripäeva trumlisse. Laske pirnikujulisel peal välja paista umbes 200 mm.

Mida teha, kui spiraal torus kinni kiilub?

Vähendage kohe kiirust või peatage seade. Seadke pöördesuuna lüliti tagasitõmbe asendisse (nool käepideme poole) ja vajutage lülitit spiraali tagasi tõmbamiseks. Vajadusel vahetage pöörlemissuundi spiraali vabastamiseks.

Kuidas teha igapäevast hooldust?

Ühendage seade alati enne hooldust toitevõrgust. Puhastage korpust REMS CleanM või niiske lapi ja pehme seebiga. Ärge kunagi kasutage lahusteid. Laske süsinikharju kontrollida kord aastas kvalifitseeritud spetsialistil.

Millised võivad olla põhjused, kui seade ei käivitu?

Põhjused võivad olla kulunud süsinikharjad, vigane toitekaabel või sisemine rike. Laske volitatud REMS hoolduskeskusel harjad või kaabel välja vahetada. Ärge proovige ise remontida.

Kas võin kasutada pikendusjuhet?

Jah, kuid see peab olema välitingimusteks sobilik, kui kasutate seda õues. Kuni 10 m pikkusel kasutage 1,5 mm² ristlõikega kaablit; 10 kuni 30 m puhul kasutage 2,5 mm².

Kuidas saada varuosasid või lahtivõetud vaateid?

Osade loendid ja lahtivõetud vaated on saadaval veebisaidil www.rems.de jaotises 'Laadige alla' > 'Lahtivõetud vaated'. Osade saamiseks võtke ühendust volitatud REMS hoolduskeskusega.

Kui pikk on garantii ja kuidas seda rakendada?

Garantii on 12 kuud ostukuupäevast. Selle rakendamiseks saatke toode lahtivõtult koos ostutõendiga volitatud REMS hoolduskeskusesse. Transpordikulud on teie kanda.

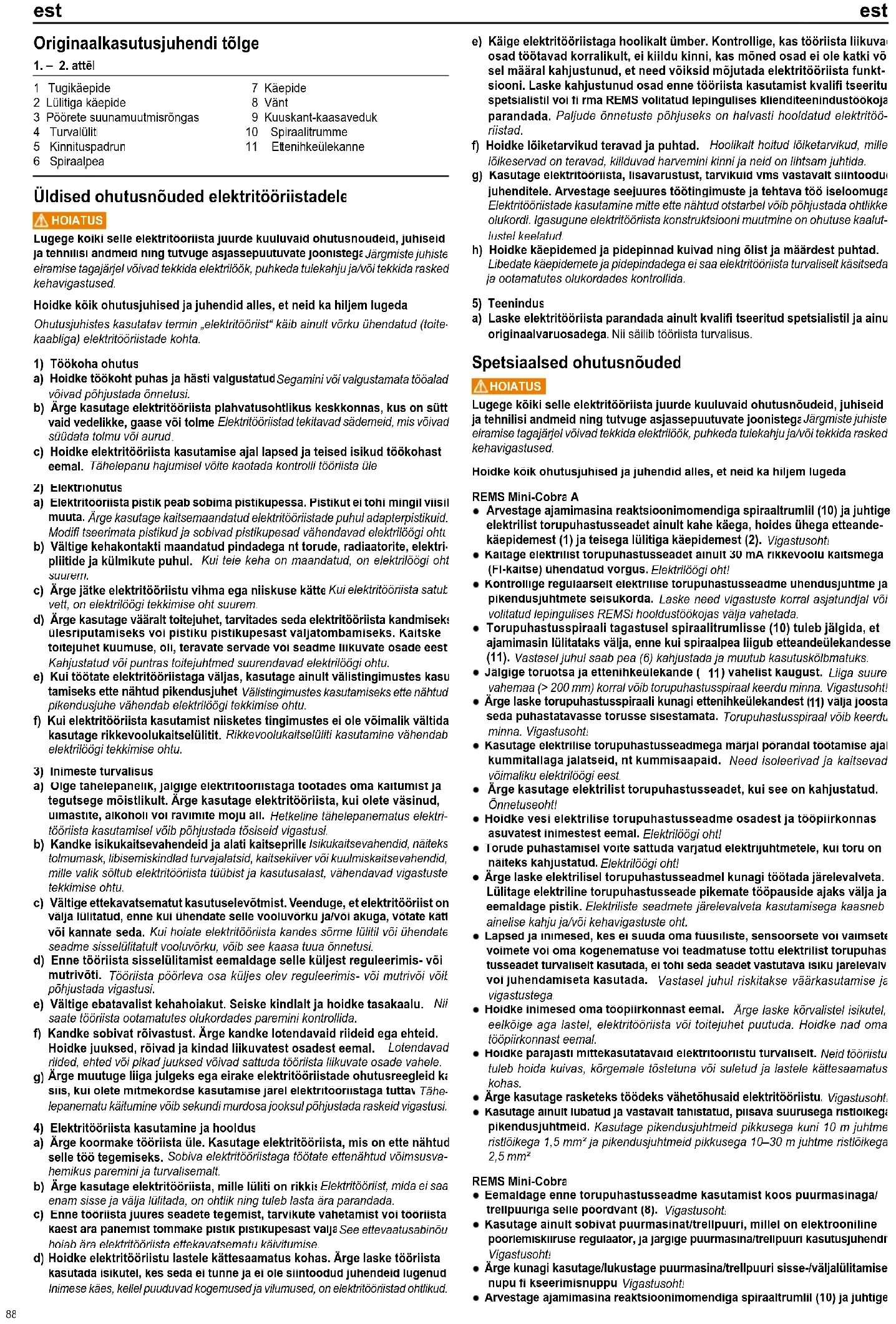

KASUTUSJUHEND Mini-Cobra A REMS

Originaalkasutusjuhendi tõlge

1. • 1. attēl

1	Tugikäepide	7	Käepide
2	Lülitiga käepide	8	Vänt
3	Pöörete suunamuutmisröngas	9	Kuuskant-kaasaveduk
4	Turvalülit	10	Spiraalitrumme
5	Kinnituspadrun	11	Ettenihkeülekanne
6	Spiraalpea

Üldised ohutusnõuded elektritööriistadele

HOIATUS

Lugege koiki seile elektritoorista juurde kuuluvaid ohutusnoudeid, juhiseid ja tehnilisi andmeid ning tutvuge asjassepuutuvate joonistegé Järgmiste juhiste eiramise tagajärjel võivad tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused.

Hoidke köik ohutusjuhised ja juhendid alles, et neid ka hiljem lugeda

Ohutusjuhistes kasutatav termin „elektritööriist“ käib ainult vörku ühendatud (toite-kaabliga) elektritööriistade kohta.

1) Töökoha ohutus
a) Hoidke töökoht puhas ja hästi valgustatud Segamini või valgustamata tööalad võivad põhjustada önnetusi.
b) Ärge kasutage elektritööriista plahvatusohtlikus keskkonnas, kus on sütt vaid vedelikke, gaase või tolme Elektritööriistad tekitavad sädemeid, mis võivad süüdata tolmu või aurud.
c) Hoidke elektritööriista kasutamise ajal lapsed ja teised isikud töökohast eemal. Tähelepanu hajumisel väite kaotada kontrolli tööriista üle
2) Elektriohutus
a) Elektritooriista pistik peab sobima pistikupessa. Pistikut ei tohi mingil viisii muuta. Ärge kasutage kaitsemaandatud elektritööriistade puhul adapterpistikuid. Modifi tseerimata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
b) Vältige kehakontakti maandatud pindadega nt torude, radiaatorite, elektripliitide ja külmikute puhul. Kui teie keha on maandatud, on elektrilöögi oht suuremi.
c) Ärge jätke elektritööriistu vihma ega niiskuse kätte Kui elektritööriista satut vett, on elektrilöögi tekkimise oht suurem.
d) Ärge kasutage vääralt toitejuhet, tarvitades seda elektritöörlista kandmiseks ulesriputamiseks voi pistiku pistikupesast valjatombamiseks. Kaitske toitejuhet kuumuse, oli, teravate servade voi seadme liikuvate osade eest Kahjustatud või puntras toitejuhtmed suurendavad elektrilöögi ohtu.
e) Kui töötate elektritööriistaga väljas, kasutage ainult välistingimustes kasutamiseks ette nähtud pikendusjuhet Välistingimustes kasutamiseks ette nähtud pikendusjuhe vähendab elektrilöögi tekkimise ohtu.
f) Kui elektritööriista kasutamist niisketes tingimustes ei ole võimalik vältida kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi tekkimise ohtu.
3) Inimeste turvalisus
a) Olge tahelepanelik, jalgige elektritoorlistaga tootades oma kaitumist ja tegutsege möstlikult. Ärge kasutage elektritöörlista, kui olete väsinud, uimastite, alkoholi voi ravimite moju all. Hetkeline tähelepanematus elektritööriista kasutamisel võib põhjustada tõsiseid vigastusi.
b) Kandke isikukaitsevahendeid ja alati kaitseprille Isikukaitsevahendid, näiteks tolmumask, libisemiskindlad turvajalatsid, kaitsekiiver või kuulimiskaitsevahendid, mille valik sõltub elektritööriista tüübist ja kasutusalast, vähendavad vigastuste tekkimise ohtu.
c) Vältige ettekavatsematut kasutuselevõtmist. Veenduge, et elektritööriist on välja lülitatud, enne kui ühendate selle vooluvorku ja/voi akuga, votate kätt või kannate seda. Kui hoiate elektritööriista kandes sörme lülitil või ühendate seadme sisselülitatult vooluvõrku, võib see kaasa tuua önetnetusi.
d) Enne tööriista sisselülitamist eemaldage selle küljest reguleerimis- või mutrivõti. Tööriista pöörleva osa küljes olev reguleerimis- või mutrivõi võit põhjustada vigastusi.
e) Vältige ebatavalist kehahoiakut. Seiske kindlalt ja hoidke tasakaalu. Nii saate tööriista ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat röivastust. Ärge kandke lotendavaid riideid ega ehteid. Hoidke juuksed, röivad ja kindad liikuvatest osadest eemal. Lotendavad riided, ehted vöi pikad juuksed vöivad sattuda tööriista liikuvate osade vahele.
g) Ärge muutuge liiga julgeks ega eirake elektritööriistade ohutusreegleid ka siis, kui olete mitmekordse kasutamise jarel elektritooriistaga tuttav Tähe-lepanematu käitumine võib sekundi murdosa jooksul põhjustada raskeid vigastusi.
4) Elektritööriista kasutamine ja hooldus
a) Ärge koormake tööriista üle. Kasutage elektritööriista, mis on ette nähtud selle töö tegemiseks. Sobiva elektritööriistaga töötate ettenähtud võimsusvahemikus paremini ja turvalisemalt.
b) Ärge kasutage elektritööriista, mille lüliti on rikkis Elektritööriist, mida ei saa enam sisse ja välja lülitada, on ohtlik ning tuleb lasta ära parandada.
c) Enne tooriista juures seadete tegemist, tarvikute vahetamist voi tooriista kaest ara panemist tommake pistik pistikupesast valje See ettevaatusabinõu hoiab ära elektritööriista ettekavatsematu käivitumise.
d) Hoidke elektritööriistu lastele kättesaamatus kohas. Ärge laske tööriista kasutada isikutel, kes seda ei tunne ja ei ole siintoodud juhendeid lugenud Inimese käes, kellel puuduvad kogemused ja vilumused, on elektritööriistad ohtlikud.

e) Käige elektritööriistaga hoolikalt ümber. Kontrollige, kas tööriista liikuva osad töötavad korralikult, ei kiildu kinni, kas mõned osad ei ole katki võ sel määr al kahjustunud, et need võiksid mõjutada elektritööriista funk- siooni. Laske kahjustunud osad enne tööriista kasutamist kvalifi tseeritu spetsialistil voi fi rma REMS volitatud lepingulises klienditeenindustõokoja parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektritöö- riistad.
f) Holdke lõiketarvikud teravad ja puhtad. Hoolikalt hoitud lõiketarvikud, mille lõikeservad on teravad, kiilduvad harvemini kinni ja neid on lihtsam juhtida.
g) Kasutage elektritööriista, lisavarustust, tarvikuid vms vastavalt siintoodu juhenditele. Arvestage seejuures tööttingimuste ja tehtava töö Iseloomuga Elektritööriistade kasutamine mitte ette nähtud otstarbel võib põhjustada ohtlikke olukordi. Igasugune elektritööriista konstruktsiooni muutmine on ohutuse kaalutlustel keelatud
h) Hoidke käepidemed ja pidepinnad kuivad ning ölist ja määrdest puhtad. Libedate käepidemete ja pidepindadega ei saa elektritöönista turvaliselt käsitseda ja ootamatutes olukordades kontrollida.
5) Teenindus
a) Laske elektritööriista parandada ainult kvalifi tseeritud spetsialistil ja ainu originaalvaruosadega. Nii säilib tööriista turvalisus.

Spetsiaalsed ohutusnõuded

HOIATUS

Lugege köiki selle elektritööriista juurde kuuluvaid ohutusnõudeid, juhiseid ja tehnilisi andmeld ning tutvuge asjassepuutuvate joonistega Järgmiste juhiste eiramise tagajärjel võivad tekkida elektrilõök, puhkeda tulekahju ja/või tekkida rasked kehavigastused.

Hoidke koik ohutusjuhised ja juhendid alles, et neid ka hiljem lugeda

REMS Mini-Cobra A

• Arvestage ajamimasina reaktsioonimomendiga spiraaltrumlil (10) ja juhtige elektrillist torupuhastusseadet ainult kahe käega, hoides ühega etteande-käepidemest (1) ja teisega lülitiga käepidemest (2). Vigastusohti:
• Kaitage elektrilist torupuhastusseadet ainult 30 mA rikkevoolu kaitsmega (FI-kaltse) uhendatud vorgus. Elektrilöögi oht!
• Kontrollige regulaarselt elektrilise torupuhastusseadme uhendusjuhtme ja pikendusjuhtmete seisukorda. Laske need vigastuste korral asjatundjal või volitatud lepingulises REMSi hooldustöökojas välja vahetada.
• Torupuhastusspiraali tagastusel spiraalitrumlisse (10) tuleb jälgida, et ajamimasin lülitataks välja, enne kui spiraalpea liigub etteandulekandesse (11). Vastasel juhul saab pea (6) kahjustada ja muutub kasutuskölbmatuks.
• Jälgige toruotsa ja ettenihkeülekande (11) vahelist kaugust. Liiga suure vahemaa (>200 mm) korral vöib torupuhastusspiraal keerdu minna. Vigastusoht!
• Ärge laske torupuhastusspiraali kunagi ettenihkeülekandest (11) valja joosta seda puhastatavasse torusse sisestamata. Torupuhastusspiraal vöib keerdu minna. Vigastusoht.
• Kasutage elektrilise torupuhastusseadmega marjal porandal tootamise ajal kummitallaga jalatseid, nt kummisaapaid. Need isoleerivad ja kaitsevad võimaliku elektrilöögi eest.
• Ärge kasutage elektrilist torupuhastusseadet, kui see on kahjustatud. Önnetuseoht!
• Hoidke vesi elektrilise torupuhastusseadme osadest ja toopiirkonnas asuvatest inimestest eemal. Elektrilöögi oht!
• Torude puhastamisel volte sattuda varjatud elektrijuhtmetele, kui toru on naiteks kahjustatud. Elektrilöögi oht!
• Ärge laske elektrilisel torupuhastusseadmel kunagi töötata järelevalveta. Lülitage elektriline torupuhastusseade pikemate tööpauside ajaks välja ja eemaldage pistik. Elektriliste seadmete järelevalveta kasutamisega kaasneb ainelise kahju ja/või kehavigastuste oht.
• Lapsed ja inimesed, kes ei suuda oma tuusiliste, sensoorsete voi vaimsete voimete voi oma kogenematuse voi teadmatuse tottu elektrilist torupuhas tusseadet turvaliselt kasutada, ei tohl seda seadet vastutava Isiku jarelevaliv voi juhendamiseta kasutada. Vastasel juhul riskitakse väärkasutamise ja vigastustega
• Holdke inimesed oma toopiirkonnast eemal. Ärge laske körvalistel isikutel, eelköige aga lastel, elektritööriista või toitejuhet puutuda. Hoidke nad oma tööpiirkonnast eemal.
• Hoidke parajasti mittekasutatavaid elektritooristu turvaliselt. Neid tööriistu tuleb hoida kuivas, körgemale töstetuna või suletud ja lastele kättesaamatus kohas.
• Ärge kasutage rasketeks töödeks vähetöhusaid elektritööriistu. Vigastusoht.
• Kasutage ainult lubatud ja vastavalt tähistatud, piisava suurusega ristlõikega pikendusjuhtmeid. Kasutage pikendusjuhtmeid pikkusega kuni 10 m juhtme ristlõikega 1,5 mm² ja pikendusjuhtmeid pikkusega 10–30 m juhtme ristlõikega 2,5 mm²

REMS Mini-Cobra

• Eemaldage enne torupuhastusseadme kasutamist koos puurmasinaga/trellpuuriga selle poordvant (8). Vigastusoht.
• Kasutage ainult sobivat puurmasinat/trellpuuri, millel on elektrooniline poorlemiskilruse regulaator, ja jargige puurmasina/trellpuuri kasutusjuhendi Vigastusoht.
• Ärge kunagi kasutage/lukustage puurmasina/trellpuuri sisse-/väljalülitamise nupu fi kseerimisnuppu Vigastusoht!
• Arvestage ajamimasina reaktsioonimomendiga spiraaltrumlil (10) ja juhtige

elektrilist torupuhastusseadet ainult mölema käega, hoides ühega käepidemest (7) ja teisega lülitiga käepidemest (2). Vigastusoht.

• Jalgige toruotsa ja pinguti vahelist kaugust. Liiga suure vahemaa (> 200 mm) korral vöib torupuhastusspiraal keerdu minna. Vigastusoht!
• Ärge kasutage kiirpeatusfunktsiooniga ajamimasinat. Ajamimasina järsul peatamisel vöib see veel liikuva spiraalitrumli (10) inertsi töttu pöörduda.

Sümbolite tähendused

HOIATUS

Keskmise riskiastmega ohtlikkus, eiramine võib põhjustada surma või tõsiseid (pöördumatud) vigastusi.

ETTEVAATUS

Madala riskiastmega ohtlikkus, eiramine võib põhjustada mõõduka raskusega (pöörduvad) vigastusi

TEATIS

Varakahju, ei ole ohutusnõue! Vigastamise oht välistatud.

Loe enne kasutamist kasutusjuhendit

Elektritööriist vastab II kaitseklassi nõuetele

Keskkonnasõbralik jäätmete kõrvaldamine

CE vasta

vusdeklaratsioon

Otstarbekohane kasutamine

HOIATUS

REMS Mini-Cobra ja REMS Mini-Cobra Aon möeldud toru-ummistuste eemaldamiseks näiteks köögis, vannitoas ja tualetis.

Kõik muud kasutused ei ole otstarbekohased ja ei ole seepärast lubatud

1.1. Tarnekomplek

REMS Mini-Cobra: Torupuhastusseade; Torupuhastusspiraal ∅ 8 mm, Kasutusjuhend.

REMS Mini-Cobra

A: Elektriline torupuhastusseade; Torupuhastusspiraal südamikuga ∅ 8mm; Kasutusjuhend

1.2. Artiklinumbrid

REMS Mini-Cobra torupuhastusseade käsi- ja elektriajamile 170010

REMS Mini-Cobra A elektriline torupuhastusseade 170020

Torupuhastusspiraal ∅ 8 mm × 7,5 m (ainult REMS Mini-Cobra) 170200

Torupuhastusspiraal süda mikuga ∅ 8 mm × 7,5 m 17020

Torupuhastusspiraal ∅ 10 mm × 10 m 170205

Lehtterasest kast sisetükiga 185058

REMS CleanM 140119

1.3. Kasutusala

REMS Mini-Cobra, REMS Mini-Cobra A

Toru-ummistuste körvaldamine

näiteks köögis, vannitoas, tualetis, torudele ∅ 20–50 (75) mm

1.4. Elektrilised andmed

REMS Mini-Cobra A

230 V, 50–60 Hz, 630 W, 2.7 A:

kaitseisolatsiooniga, raadiointerferentsi vastase kaitsega

Pöörete arv elektrooniliselt juhitav

0 - 950 min

1.5. Mootmed

REMS Mini-Cobra A 445 × 305 × 200 mm (17,5" × 12,0" × 7,9")

Müraemissioon töökohal

86 dB(A

Ebastabiilsus K = 3 dB

1.8. Vibratsioor

REMS Mini-Cobra A

Kaalutud efektiivsusväärtus kiirendusel

2,5 m/s²

Ebastabiilsus K = 1,5 m/s²

Märgitud vönkesagedusemissiooni suurus saadi normeeritud kontrollmöõtmise tulemusel ja saadut tulemust vöib kasutada vördluseks teiste seadmete sama-suguste andmetega. Märgitud vönkesagedusemissiooni suuruse järgi saab ka hinnata seadme koormamise vöimalusi kuni väljalülituseni.

ETTEVAATUS

Olenevalt sellest, millisel viisil ja millistes oludes seadet kasutatakse, võib märgitud võnkesagedusemissioon erineda tegelikest andmetest. Sõltuvalt tegelikest oludest on vajaduse korral tarvis rakendada lisakaitsemeetmeid, et tagada seadmega töötava inimese ohutus.

2. Kasutuselevõtmine

2.1. Elektriühendus

HOIATUS

Järgige vörgupinget! Enne elektritööriista ühendamist kontrollige, kas andmesildil esitatud vöimsus vastab vörgupingele. Ehitusplatsidel, niiskes keskkonnas, sise- ja välitingimustes vöi sarnastes kasutuskohtades kasutage elektritööriista elektrivörgus ainult rikkevoolu kaitsmega (FI-kaitse), mis katkestab voolu, kui lekkevool maasse ületab 200 ms vältel voolutugevuse 30 mA.

2.2. Paigaldage torupuhastusspiraal spiraalitrumlisse (10)

Kui paigaldatakse uus torupuhasstusspiraal, tuleb seda umbes 50 mm enne spiraali tagumist otsa umbes 45° vörra painutada ning seejärel läbi avatud pinguti (5) / ettenihkeülekande (11) niimoodi pääripäeva spiraalitrumlisse (10) lükata, et torupuhastusspiraal keerduks läbi spiraalitrumli (10) eespoolse avause. Lükake torupuhastusspiraal nii kaugele sisse, kuni pea (6) ulatub umbes 200 mm pingutist (5) / ettenihkeülekandest (11) välja.

3. Kasutamine

3.1. REMS Mini-Cobra A. kasutamine

ETTEVAATUS

Juhtige elektrilist torupuhastusseadet ainult kahe käega, hoides ühe käega kindlalt kinni etteandekäepidemest (1) ja teise käega lülitiga käepidemest (2). Sisse- ja väljalülitamisel jälgige ajamimasina reaktsioonimomenti spiraalitrumlile (10) Soovitatav on käivitada elektriline torupuhastusseade väikese pöörlemiskiirusega ja suurendada kiirust pikkamööda vastavalt vajadusele

Tömmake ∅ 8 mm või ∅ 10 mm torupu hastus spiraal umbes 150 mm võrra välja. ∅ 8 mm torupu hastus spiraali korral keerake ette andekä epidemest (1) kuni piirikuni, ∅ 10 mm torupu hastus spiraali korral kuni tekib takistus ja seejärel veel umbes ühe pöörde võrra. Seadke pöörlemissuuna lüliti (3) nool spiraaltrumli (10) suunas, et juhtida torupu hastus spiraal torusse. Noole suund vastab torupu hastus spiraali etteande suunale. Turvalüliti (4) reguleerimisrattaga saab piirata pöörlemiskiirust madalaimast astmest A kõrgeima astmeni F. Vajutage kergelt turvalü litile (4), et spiraalitrummel (10) pöörleks, seejärel suurendage pöörlemiskiirust pikkamööda vastavalt vajadusele. Kui torupu hastus spiraal satub vastu takistust, tuleb pöörlemissagedust vähendada või elektriline torupu hastusseade välja lülitada ning seada pöörlemissuuna lüliti (3) nool lülituskä epideme (2) suunas ning seega muuta ette andesuund vastupidiseks. Pärast ummistuse kõrvaldamist tuleb elektriline torupu hastusseade välja lülitada, seada pöörlemissuuna lüliti (3) nool lülituskä epideme (2) suunas, et juhtida torupu hastuspiraal torust välja. Umbes 200 mm enne, kui pea (6) jõuab ette andeülekandesse (11), tuleb elektriline torupu hastusseade välja lülitada. Pärast edukat puhastustööd tuleb ette andekä epide (1) transpordiks vabastada ja torupu hastus spiraal käsitsi spiraalitrumlisse (10) veidi tagasi lükata kuni pea (6) piirikuni ette andeülekandel (11).

ETTEVAATUST

Liiga suure vahekauguse korral toruotsa/äravoolu ja ettenihkeülekande (11) vahel võib torupuhastusspiraal keerdu minna (vigastusoht)!

TEATIS

Viige torupuhastusspiraal puhastusprotseduuri käigus ainult nii kaugele torusse, et seda jääks vähemalt kahe pöörde jagu spiraalitrumlile (10). Kui torupuhas- tusspiraal iükatakse kaugemale ette, ei saa seda enam mootori jõul tagasi tuua. Torupuhastusspiraal tuleb siis umbes kahe pöörde võrra käsitsi spiraalitrumlile (10) tagasi lükata. Seejärel funktsioneerib tagastus jälle automaatsett

Torupuhastusspiraali integreeritud pea (6) ei tohi mingil juhul sattuda ettenihkeülekandesse (11), sest siis saab torupuhastusspiraal kahjustada.

3.2. REMS Mini-Cobra kasutamine

Tömmata torupuhastusspiraal ca 300 mm spiraalitrumlist (10) välja, keerata kinnituspadrun (5) käega kinni ja viia spiraal puhastatavasse torusse. Hoida käepidemest (7) kinni ja keerata teise käega vändast (8) spiraalitrumlit (10) päripäeva. Viia torupuhastusspitaal puhastatavasse torusse sisse ainult nii kaugele, et kinnituspadrunit (5) saab veel käega keerata. Avada kinnituspadrur (5) ja tömmata torupuhastusspiraal jälle ca 300 mm spiraalitrumlist (10) välja. Korrata seda protsessi senikaua, kuni ummistus on likvideeritud. Tömmata torupuhastusspiraal käega tagasi ja lükata uuesti spiraalitrumlisse

3.3. REMS Mini-Cobra kasutamine koos sobiva puurmasina/sobiva trell-kruvi keerajaga

Kui REMS Mini-Cobra käivitamiseks on vaja puurmasinat/trell-kruvikeerajat, tuleb jälgida, et need/see on varustatud elektroonilise astmeteta pöörete arvu juhtimisega (0 – 550 mir ^-1 ). Eemaldage pöördvänt (8). Ühendada puurmasin/trell-kruvikeeraja puuripadruniga kuuskant-kaasaveduki (9) külge

ETTEVAATUS

Mitte kasutada kiirpeatamisega puurmasinat/trell-kruvikeeraja! Ajamimasina järsul peatamisel võib see veel liikuva spiraalitrumli (10) inertsi töttu põörduda

Tömmata torupuhastusspiraal ca 300 mm spiraalitrumlist (10) välja, pingutada kinnituspadrunit (5) käega. Käivitage puurmasin/trellpuur tingimata aeglase päripäeva pöördliikumisega ja suurendage pöörlemiskiirust vastavalt vajadusele. Viia torupuhastusspitaal puhastatavasse torusse sisse ainult nii kaugele, et kinnituspadrunit (5) saab veel käega keerata. Lülitada puurmasin/trell-kruvi-keeraja välja. Avada kinnituspadrun (5) ja tömmata torupuhastusspiraal jälle

ca 300 mm spiraalitrumlist (10) välja. Korrata seda protsessi senikaua, kuni takistus on tajutav või ummistus on likvideeritud. Hoida maksimaalselt 20 cm vahet toruotsa/äravoolu ja kinnituspadruni (5) vahel, kuna muidu võib torupuhastusspiraal köveraks minna ja väänlema hakata. Tömmata torupuhastusspiraal käega tagasi ja lükata uuesti spiraalitrumlisse (10). Puurmasina/trell-kruvikeeraja vastupäeva käiku kasutada vaid siis, kui torupuhastusspiraal on torusse kinni jäänud. Selleks lülitada puurmasin/trell-kruvikeeraja ettevaatlikult vaheldumisi päripäeva käigult vastupäeva käigule.

4. Töökorras hoidmine

Muutmata järgnevalt nimetatud hooldustingimusi soovitatakse lasta REMS-i volitatud lepingulisel töökojal teha elektrilisele seadmele vähemalt kord aastas elektriseadmete ülevaatus ja korduskontroll. Saksamaal tehakse elektriseadmete korduskontrolli vastavalt normile DIN VDE 0701-0702 ning vastavalt önnetusjuhtumite ennetamise eeskirjale DGUV Vorschrift 3 „Elektriseadmed ja -seadised“ on see ette nähtud ka kaasaskantavate elektriseadiste jaoks. Lisaks tuleb järgida kasutuskohas kehtivaid riiklike ohutusnorme, reegleid ja eeskirju.

4.1. Hooldus

HOIATUS

Enne hooldustöid tömmake pistik pistikupesast välja!

Puhastage elektrilist torupuhastusseadet ja torupuhastusspiraali regulaarselt, eriti kui seda pikka aega ei kasutata. Puhastage plastosi (nt korpus) ainull puhastusvahendiga REMS CleanM (art nr 140119) või leebetoimelise seebi ja niiske lapiga. Ärge kasutage tavalisi majapidamises kasutatavaid puhastusvahendeid. Need sisaldavad hulgaliselt kemikaale, mis võivad kahjustada plastosi. Puhastada ei tohi bensiini, tärpentiniöli, lahustite vms vahenditega

Jälgige, et vedelikke ei satuks mingil juhul elektrilise torupuhastusseadme sisemusse. Ärge kastke elektrilist torupuhastusseadet kunagi vedelikku

4.2. Inspekteerimine / töökorda seadmine

REMS Mini-Cobra A

HOIATUS

Enne korrashoiu- ja remonttöid tömmata vörgupistik pistikupesast välja! Neid töid tohivad teostada vaid kvalifi tseeritud spetsialistic

Ülekanne töötab püsimäärdega ega vaja määrimist. Ajamimasina mootoril on süsiharjad. Need kuluvad, mistöttu pädeval tehnikul või REMSi volitatud lepingulisel töökojal tuleb lasta need aeg-ajalt üle kontrollida või vahetada

5. Rikked

REMS Mini-Cobra A

5.1 Rike: Elektriline torupuhastusmasin ei hakka tööle.

Põhjus:

• Süsiharjad on kulunud.
  • Toitejuhe on katki.
  • Elektriline torupuhastusseade on katki

5.2 Rike: Torupuhastusspiraal ei liigu edasi

Pohjus:

• Etteandekäepidet (1) ei ole reguleeritud.
• Torupuhastusspiraal jääb torusse või toru-ummistusse kinni

- Torupuhastusspiraal ei ole spiraalitrumlisse (10) paigaldatud päripäeva.

• Elektriline torupuhastusseade on katki

Abinõu:

• Laske süsiharju vahetada spetsialistil või REMSi volitatud lepingulises töökojas.
• Laske ühendusjuhe vahetada spetsialistil või REMSi volitatud lepingulises töökojas.
• Laske elektrilist torupuhastusseadet kontrollida/parandada REMSi volitatud lepingulises töökojas.

Abinou:

• Reguleerige etteandekäepidet (1), vt peatükki 3.1. REMS Mini-Cobra A kasutamine
• Lülitage elektriline torupuhastusseade välja. Seadke pöörlemissuuna lüliti (3) nil, et nool oleks lülitiga käepideme (2) suunas. Vajutage kergelt turvalülitile (4), et spiraalitrummel (10) pöörleks, seejärel suurendage pöörlemiskiirust pikkamööda vastavalt vajadusele.
• Eemaldage torupuhastusspiraal ja paigaldage see uuesti, vaadake peatükki 2.2.
• Laske elektrilist torupuhastusseadet kontrollida/parandada REMSi volitatud lepingulises töökojas.

6. Jäätmete kõrvaldamine

Seadet REMS Mini-Cobra A ei tohi pärast kasutamise lõpetamist visata majapidamisjäätmete hulka, vaid see tuleb kõrvaldada seadusega ettenähtud korras.

7. Tootja garantii

Garantiiaeg kestab 12 kuud ja algab hetkest, mil uus toode on esimesele löpptarbijale üle antud. Üleandmise kuupäeva töendamiseks tuleb saata ostudokumendi originaal, millele peab olema märgitud ostukuupäev ja toote nimetus. Köik garantiiajal ilmnevad funktsioonivead, mis on töendatavalt seotud valmistamis- vöi materjalivigadega, parandatakse tasuta. Toote garantiiaeg ei pikene ega uuene puuduste körvaldamisega. Garantii alla ei kuulu kahjustused, mis on tekkinud loomulikust kulumisest, asjatundmatu käsitsemise vöi kasutamise nöuete rikkumise, tootjapoolsete ettekirjutuste mittetäitmise, sobimatute materjalide kasutamise, ülekoormamise, mitteotstarbekohase kasutamise, enda vöi kellegi teise poolt vale remontimise vöi muu sarnase põhjuse töttu, mille eest REMS vaslutust ei kanna.

Garantiiteenuseid tohivad osutada ainult fi rma REMS volitatud lepingulised töökojad. Garantiinõuet võetakse arvesse vaid juhul, kui toode tuuakse fi rma REMS volitatud lepingulisse töökotta, ilma et seda oleks eelnevalt püütud ise parandada. Asendatud tooted ja osad saavad fi rma REMS omandiks.

Kohale- ja tagasitoimetamise transpordikulud kannab kasutaja.

Firma REMS volitatud lepinguliste töökodade loendi leiate internetis aadressil www.rems.de.Riikides, mida seal ei ole nimetatud, tuleb seade viia hoolduskeskusesse SERVICE-CENTER, Neue Rommelshauser Straße 4, 71332 Waiblingen, Deutschland.Garantii ei piira kasutajale seadusega tagatud öigusi, eelköige vigadest tingitud garantiinöuete esitamisel edasimüüjatele, samuti tahtliku kohustuste rikkumise ja tootevastutuse nõuete osas.

See garantii allub Saksa seadustele, v.a Saksamaa rahvusvahelise eraõiguse normdokumendid, samuti ei kehti ÜRO konventsioon kaupade rahvusvahelise ostu-müügilepingute kohta (CISG). Selle ülemaailmselt kehtiva tootjagarantii väljastaja on REMS GmbH & Co KG, Stuttgarter Str. 83, 71332 Waiblingen, Deutschland.

8. Osade kataloog

Osade kataloogi vt www.rems.de → Downloads → Parts lists

est EÜ vastavusdeklaratsioon

Kinnitame ainuvastutajana, et „tehniliste andmete“ all kirjeldatud toode on kooskõlas allpool toodud normidega vastavalt direktiivide 2011/65/EU, 2006/42/EC, 2014/30/EL, 2011/65/EU, 2015/863/EU sätetele.

EN 60745-1:2009+A11:2010, EN 60745-2-1:2010, EN 60745-2-2:2010, EN 60745-2-21:2009, EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2: 1997+A1:2001+A2:2008.

EN 61000-3-2:2014, EN 61000-3-3:2013, EN 61000-4-2:2009; EN 61000-4-4:2012; EN 61000-4-5:2014; EN 61000-4-6:2014; EN 61000-4-11:2004; EN 50581:2012

REMS GmbH & Co KG

Stuttgarter Straße 83

71332 Waiblinger

Deutschland

2019-02-14

Artu Dasden

Dipl.-Ing. (BA) Arttu Däschlei
