ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Mini-Cobra A REMS

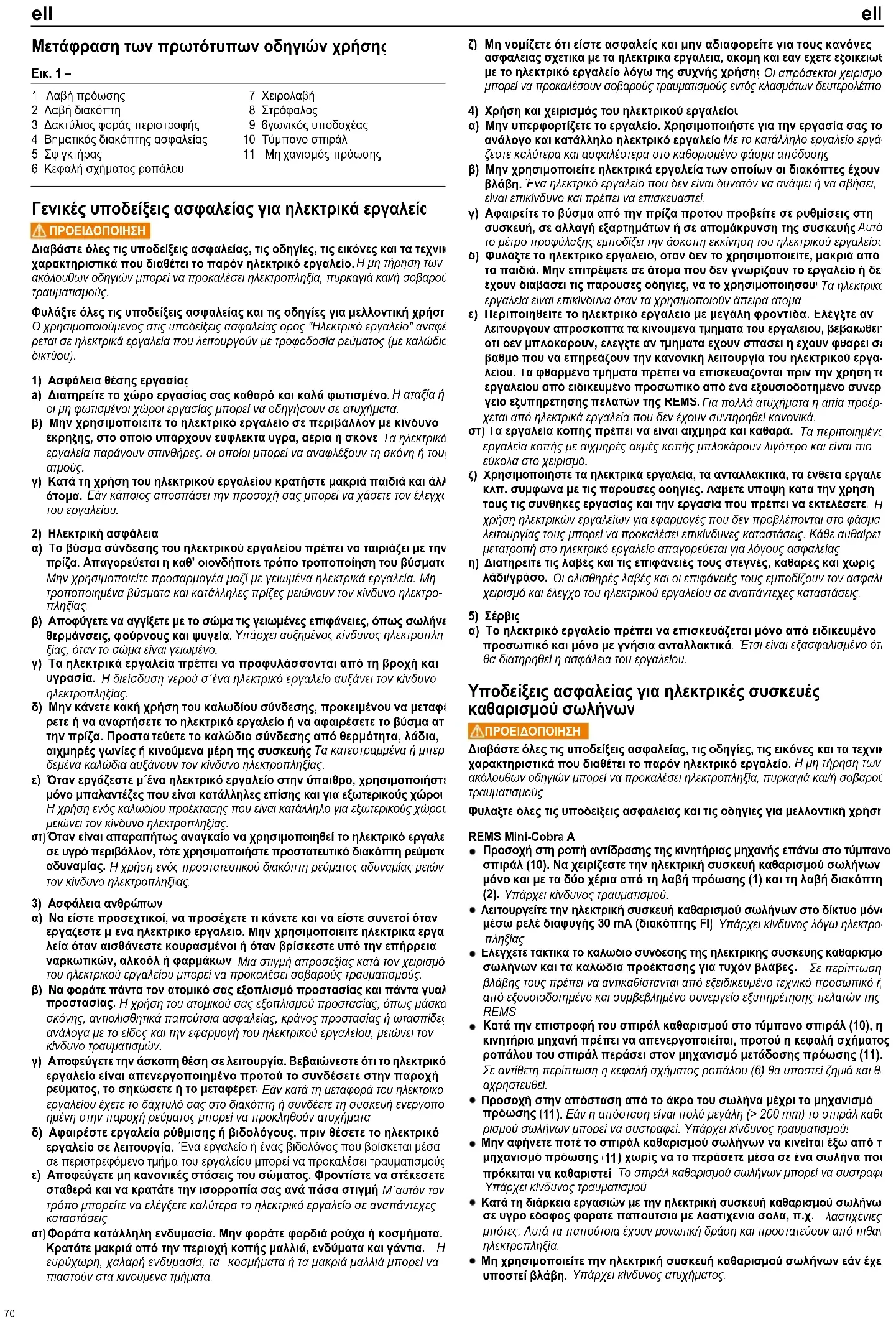

• Загрузка → Перечень деталей. rus rus 69Μετάφραση των πρωτότυπων οδηγιών χρήσης Εικ. 1 – 2

Λαβή πρόωσης 2 Λαβή διακόπτη 3 Δακτύλιος φοράς περιστροφής 4 Βηματικός διακόπτης ασφαλείας 5 Σφιγκτήρας 6 Κεφαλή σχήματος ροπάλου 7 Χειρολαβή 8 Στρόφαλος 9 6γωνικός υποδοχέας 10 Τύμπανο σπιράλ 11 Μη χανισμός πρόωσης Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις εικόνες και τα τεχνικά χαρακτηριστικά που διαθέτει το παρόν ηλεκτρικό εργαλείο. Η μη τήρηση των ακόλουθων οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση. Ο χρησιμοποιούμενος στις υποδείξεις ασφαλείας όρος "Ηλεκτρικό εργαλείο" αναφέ- ρεται σε ηλεκτρικά εργαλεία που λειτουργούν με τροφοδοσία ρεύματος (με καλώδιο

1) Ασφάλεια θέσης εργασίας

a) Διατηρείτε το χώρο εργασίας σας καθαρό και καλά φωτισμένο.

οι μη φωτισμένοι χώροι εργασίας μπορεί να οδηγήσουν σε ατυχήματα. β) Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο σε περιβάλλον με κίνδυνο έκρηξης, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες, οι οποίοι μπορεί να αναφλέξουν τη σκόνη ή τους

γ) Κατά τη χρήση του ηλεκτρικού εργαλείου κρατήστε μακριά παιδιά και άλλα

Εάν κάποιος αποσπάσει την προσοχή σας μπορεί να χάσετε τον έλεγχο του εργαλείου.

2) Ηλεκτρική ασφάλεια

α) Το βύσμα σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει με την πρίζα. Απαγορεύεται η καθ’ οιονδήποτε τρόπο τροποποίηση του βύσματος. Μην χρησιμοποιείτε προσαρμογέα μαζί με γειωμένα ηλεκτρικά εργαλεία. Μη τροποποιημένα βύσματα και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτρο-

β) Αποφύγετε να αγγίξετε με το σώμα τις γειωμένες επιφάνειες, όπως σωλήνες, θερμάνσεις, φ ούρνους και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπλη- ξίας, όταν το σώμα είναι γειωμένο. γ) Τα ηλεκτρικά εργαλεία πρέπει να προφυλάσσονται από τη βροχή και

Η διείσδυση νερού σ΄ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. δ) Μην κάνετε κακή χρήση του καλωδίου σύνδεσης, προκειμένου να μεταφέ- ρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο ή να αφαιρέσετε το βύσμα από την πρίζα. Προστα τεύετε το καλώδιο σύνδεσης από θερμότητα, λάδια, αιχμηρές γωνίες ή κινούμενα μέρη της συσκευής. Τα κατεστραμμένα ή μπερ- δεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. ε) Όταν εργάζεστε μ΄ένα ηλεκτρικό εργαλείο στην ύπαιθρο, χρησιμοποιήστε μόνο μπαλαντέζες που είναι κατάλληλες επίσης και για εξωτερικούς χώρους. Η χρήση ενός καλωδίου προέκτασης που είναι κατάλληλο για εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

Όταν είναι απαραιτήτως αναγκαίο να χρησιμοποιηθεί το ηλεκτρικό εργαλείο σε υγρό περιβάλλον, τότε χρησιμοποιήστε προστατευτικό διακόπτη ρεύματος

Η χρήση ενός προστατευτικού διακόπτη ρεύματος αδυναμίας μειώνει τον κίνδυνο ηλεκτροπληξί

τον κίνδυνο ηλεκτροπληξίας.τον κίνδυνο ηλεκτροπληξί

α) Να είστε προσεχτικοί, να προσέχετε τι κάνετε και να είστε συνετοί όταν εργάζεστε μ΄ένα ηλεκτρικό εργαλείο. Μην χρησιμοποιείτε ηλεκτρικά εργα- λεία όταν αισθάνεστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μια στιγμή απροσεξίας κατά τον χειρισμό του ηλεκτρικού εργαλείου μπορεί να προκαλέσει σοβαρούς τραυματισμούς. β) Να φοράτε πάντα τον ατομικό σας εξοπλισμό προστασίας και πάντα γυαλιά προστασίας. Η χρήση του ατομικού σας εξοπλισμού προστασίας, όπως μάσκα σκόνης, αντιολισθητικά παπούτσια ασφαλείας, κράνος προστασίας ή ωτασπίδες, ανάλογα με το είδος και την εφαρμογή του ηλεκτρικού εργαλείου, μειώνει τον κίνδυνο τραυματισμών. γ) Αποφεύγετε την άσκοπη θέση σε λειτουργία. Βεβαιώνεστε ότι το ηλεκτρικό εργαλείο είναι απενεργοποιημένο προτού το συνδέσετε στην παροχή ρεύματος, το σηκώσετε ή το μεταφέρετε. Εάν κατά τη μεταφορά του ηλεκτρικού εργαλείου έχετε το δάχτυλό σας στο διακόπτη ή συνδέετε τη συσκευή ενεργοποι- ημένη στην παροχή ρεύματος μπορεί να προκληθούν ατυχήματα. δ) Αφαιρέστε εργαλεία ρύθμισης ή βιδολόγους, πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή ένας βιδολόγος που βρίσκεται μέσα σε περιστρεφόμενο τμήμα του εργαλείου μπορεί να προκαλέσει τραυματισμούς. ε) Αποφεύγετε μη κανονικές στάσεις του σώματος. Φροντίστε να στέκεσετε σταθερά και να κρατάτε την ισορροπία σας ανά πάσα στιγμή. Μ΄αυτόν τον τρόπο μπορείτε να ελέγξετε καλύτερα το ηλεκτρικό εργαλείο σε αναπάντεχες καταστάσεις.

Φοράτα κατάλληλη ενδυμασία. Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε μακριά από την περιοχή κοπής μαλλιά, ενδύματα και γάντια.

ευρύχωρη, χαλαρή ενδυμασία, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν στα κινούμενα τμήματα.

Μη νομίζετε ότι είστε ασφαλείς και μην αδιαφορείτε για τους κανόνες ασφαλείας σχετικά με τα ηλεκτρικά εργαλεία, ακόμη και εάν έχετε εξοικειωθεί με το ηλεκτρικό εργαλείο λόγω της συχνής χρήσης. Οι απρόσεκτοι χειρισμοί μπορεί να προκαλέσουν σοβαρούς τραυματισμούς εντός κλασμάτων δευτερολέπτου.

4) Χρήση και χειρισμός του ηλεκτρικού εργαλείου

α) Μην υπερφορτίζετε το εργαλείο. Χρησιμοποιήστε για την εργασία σας το ανάλογο και κατάλληλο ηλεκτρικό εργαλείο. Με το κατάλληλο εργαλείο εργά- ζεστε καλύτερα και ασφαλέστερα στο καθορισμένο φάσμα απόδοσης. β) Μην χρησιμοποιείτε ηλεκτρικά εργαλεία των οποίων οι διακόπτες έχουν

Ένα ηλεκτρικό εργαλείο που δεν είναι δυνατόν να ανάψει ή να σβήσει, είναι επικίνδυνο και πρέπει να επισκευαστεί. γ) Αφαιρείτε το βύσμα από την πρίζα προτου προβείτε σε ρυθμίσεις στη συσκευή, σε αλλαγή εξαρτημάτων ή σε απομάκρυνση της συσκευής.

το μέτρο προφύλαξης εμποδίζει την άσκοπη εκκίνηση του ηλεκτρικού εργαλείου. δ) Φυλάξτε το ηλεκτρικό εργαλείο, όταν δεν το χρησιμοποιείτε, μακριά από τα παιδιά. Μην επιτρέψετε σε άτομα που δεν γνωρίζουν το εργαλείο ή δεν έχουν διαβάσει τις παρούσες οδηγίες, να το χρησιμοποιήσουν. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν τα χρησιμοποιούν άπειρα άτομα. ε) Περιποιηθείτε το ηλεκτρικό εργαλείο με μεγάλη φροντίδα. Ελέγξτε αν λειτουργούν απρόσκοπτα τα κινούμενα τμήματα του εργαλείου, βεβαιωθείτε ότι δεν μπλοκάρουν, ελέγξτε αν τμήματα έχουν σπάσει ή έχουν φθαρεί σε βαθμό που να επηρεάζουν την κανονική λειτουργία του ηλεκτρικού εργα- λείου. Τα φθαρμένα τμήματα πρέπει να επισκευάζονται πριν την χρήση του εργαλείου από ειδικευμένο προσωπικό από ένα εξουσιοδοτημένο συνερ- γείο εξυπηρέτησης πελατών της REMS. Για πολλά ατυχήματα η αιτία προέρ- χεται από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί κανονικά. στ) Τα εργαλεία κοπής πρέπει να είναι αιχμηρά και καθαρά. Τα περιποιημένα εργαλεία κοπής με αιχμηρές ακμές κοπής μπλοκάρουν λιγότερο και είναι πιο εύκολα στο χειρισμό. ζ) Χρησιμοποιήστε τα ηλεκτρικά εργαλεία, τα ανταλλακτικά, τα ένθετα εργαλεία κλπ. σύμφωνα με τις παρούσες οδηγίες. Λάβετε υπόψη κατά την χρήση τους τις συνθήκες εργασίας και την εργασία που πρέπει να εκτελέσετε.

χρήση ηλεκτρικών εργαλείων για εφαρμογές που δεν προβλέπονται στο φάσμα λειτουργίας τους μπορεί να προκαλέσει επικίνδυνες καταστάσεις. Κάθε αυθαίρετη μετατροπή στο ηλεκτρικό εργαλείο απαγορεύεται για λόγους ασφαλείας.

Διατηρείτε τις λαβές και τις επιφάνειές τους στεγνές, καθαρές και χωρίς λάδι/γράσο. Οι ολισθηρές λαβές και οι επιφάνειές τους εμποδίζουν τον ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε αναπάντεχες καταστάσεις.

α) Το ηλεκτρικό εργαλείο πρέπει να επισκευάζεται μόνο από ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Έτσι είναι εξασφαλισμένο ότι θα διατηρηθεί η ασφάλεια του εργαλείου. Υποδείξεις ασφαλείας για ηλεκτρικές συσκευές καθαρισμού σωλήνων ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις εικόνες και τα τεχνικά χαρακτηριστικά που διαθέτει το παρόν ηλεκτρικό εργαλείο. Η μη τήρηση των ακόλουθων οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση. REMS Mini-Cobra

Προσοχή στη ροπή αντίδρασης της κινητήριας μηχανής επάνω στο τύμπανο σπιράλ (10). Να χειρίζεστε την ηλεκτρική συσκευή καθαρισμού σωλήνων μόνο και με τα δύο χέρια από τη λαβή πρόωσης (1) και τη λαβή διακόπτη (2). Υπάρχει κίνδυνος τραυματισμού.

Λειτουργείτε την ηλεκτρική συσκευή καθαρισμού σωλήνων στο δίκτυο μόνο μέσω ρελέ διαφυγής 30 mA (διακόπτης FI). Υπάρχει κίνδυνος λόγω ηλεκτρο-

Ελέγχετε τακτικά το καλώδιο σύνδεσης της ηλεκτρικής συσκευής καθαρισμού σωλήνων και τα καλώδια προέκτασης για τυχόν βλάβες. Σε περίπτωση βλάβης τους πρέπει να αντικαθίστανται από εξειδικευμένο τεχνικό προσωπικό ή από εξουσιοδοτημένο και συμβεβλημένο συνεργείο εξυπηρέτησης πελατών της REMS.

Κατά την επιστροφή του σπιράλ καθαρισμού στο τύμπανο σπιράλ (10), η κινητήρια μηχανή πρέπει να απενεργοποιείται, προτού η κεφαλή σχήματος ροπάλου του σπιράλ περάσει στον μηχανισμό μετάδοσης πρόωσης (11). Σε αντίθετη περίπτωση η κεφαλή σχήματος ροπάλου (6) θα υποστεί ζημιά και θα αχρηστευθεί.

Προσοχή στην απόσταση από το άκρο του σωλήνα μέχρι το μηχανισμό

Εάν η απόσταση είναι πολύ μεγάλη (> 200 mm) το σπιράλ καθα- ρισμού σωλήνων μπορεί να συστραφεί. Υπάρχει κίνδυνος τραυματισμού!

Μην αφήνετε ποτέ το σπιράλ καθαρισμού σωλήνων να κινείται έξω από το μηχανισμό πρόωσης (

) χωρίς να το περάσετε μέσα σε ένα σωλήνα που πρόκειται να καθαριστεί. Το σπιράλ καθαρισμού σωλήνων μπορεί να συστραφεί. Υπάρχει κίνδυνος τραυματισμού.

Κατά τη διάρκεια εργασιών με την ηλεκτρική συσκευή καθαρισμού σωλήνων σε υγρό έδαφος φοράτε παπούτσια με λαστιχένια σόλα, π.χ. λαστιχένιες μπότες. Αυτά τα παπούτσια έχουν μονωτική δράση και προστατεύουν από πιθανή ηλεκτροπληξία.

Μη χρησιμοποιείτε την ηλεκτρική συσκευή καθαρισμού σωλήνων εάν έχει υποστεί βλάβη. Υπάρχει κίνδυνος ατυχήματος. ell ell 70● Κρατάτε το νερό μακριά από τα ηλεκτρικά μέρη της ηλεκτρικής συσκευής καθαρισμού σωλήνων και από άτομα στο χώρο εργασίας. Υπάρχει κίνδυνος λόγω ηλεκτροπληξίας.

Κατά τον καθαρισμό των σωλήνων μπορεί να πέσετε επάνω σε κρυμμένους αγωγούς ρεύματος, εάν π.χ. ο σωλήνας έχει υποστεί βλάβη. Υπάρχει κίνδυνος λόγω ηλεκτρο

Μην αφήνετε ποτέ την ηλεκτρική συσκευή καθαρισμού σωλήνων να λειτουργεί χωρίς επίβλεψη. Σε περίπτωση μεγάλων παύσεων εργασίας, απενεργο- ποιείτε την ηλεκτρική συσκευή καθαρισμού σωλήνων και αφαιρείτε το βύσμα. Εάν οι ηλεκτρικές συσκευές μένουν ανεπιτήρητες, ενδέχεται να προκύψουν κίνδυνοι, οι οποίοι μπορεί να προκαλέσουν υλικές ζημιές και/ή σωματικές βλάβες.

Παιδιά και άτομα που λόγω των φυσικών, αισθητικών ή πνευματικών ικανοτήτων τους ή απειρίας ή έλλειψης γνώσης δεν είναι σε θέση να χειρί- ζονται με ασφάλεια την ηλεκτρική συσκευή καθαρισμού σωλήνων δεν επιτρέπεται να τη χρησιμοποιούν χωρίς την επίβλεψη ή τις οδηγίες ενός

Σε αντίθετη περίπτωση υπάρχει κίνδυνος εσφαλμένου χειρισμού και τραυματισμών.

Κρατάτε άλλα άτομα μακριά από την περιοχή εργασίας σας. Μην αφήνετε άλλους, και κυρίως παιδιά, να πιάνουν το ηλεκτρικό εργαλείο ή το καλώδιο. Κρατάτε τους μακριά από την περιοχή εργασίας σας.

Φυλάτε τα αχρησιμοποίητα ηλεκτρικά εργαλεία σε ασφαλές μέρος.

να φυλάσσονται σε ένα στεγνό, ψηλό ή κλειστό σημείο, μακριά από τα παιδιά.

Μη χρησιμοποιείτε χαμηλής απόδοσης ηλεκτρικά εργαλεία για δύσκολες

Υπάρχει κίνδυνος τραυματισμού.

Χρησιμοποιείτε μόνο εγκεκριμένα και αναλόγως επισημασμένα καλώδια προέκτασης με επαρκές εμ βαδόν διατομής. Χρησιμοποιείτε καλώδια προέ- κτασης μέγιστου μήκους 10 m με εμβαδόν διατομής 1,5 mm², 10 – 30 m με εμβαδόν διατομής 2,5 mm². REMS Mini-Cobra

Πριν τη λειτουργία της συσκευής καθαρισμού σωλήνων απομακρύνετε με τρυπάνι/δραπανοκατσάβιδο το στρόφαλο (8). Υπάρχει κίνδυνος τραυματισμού.

Χρησιμοποιείτε αποκλειστικά κατάλληλα τρυπάνια/δραπανοκατσάβιδα με ηλεκτρονική ρύθμιση του αριθμού στροφών και τηρείτε τις οδηγίες χρήσης του τρυπανιού/του δραπανοκατσάβιδου. Υπάρχει κίνδυνος τραυματισμού.

Μη χρησιμοποιείτε/μην ασφαλίζετε ποτέ το κουμπί ασφάλισης του διακόπτη λειτουργίας του τρυπανιού/δραπανοκατσάβιδου. Υπάρχει κίνδυνος τραυμα-

Προσοχή στη ροπή αντίδρασης της κινητήριας μηχανής επάνω στο τύμπανο σπιράλ (10). Χειρίζεστε τη συσκευή καθαρισμού σωλήνων μόνο και με τα δύο χέρια από τη χειρολαβή (7) και τη λαβή διακόπτη (2) του τρυπανιού/ δραπανοκατσάβιδου

Υπάρχει κίνδυνος τραυματισμού.

Προσοχή στην απόσταση από το άκρο του σωλήνα μέχρι τον σφιγκτήρα. Εάν η απόσταση είναι πολύ μεγάλη (> 200 mm) το σπιράλ καθαρισμού σωλήνων μπορεί να συστραφεί. Υπάρχει κίνδυνος τραυματισμού!

Μη χρησιμοποιείτε κινητήριες μηχανές με ταχεία διακοπή. Σε περίπτωση άμεσης ακινητοποίησης της κινητήριας μηχανής και λόγω της ροπής αδράνειας του κινούμενου ακόμη τυμπάνου σπιράλ (10) η μηχανή μπορεί να ανατραπεί. Επεξήγηση συμβόλων ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος μέτριου βαθμού, μη τήρηση θα μπορούσε να επιφέρει θάνατο ή σοβαρούς τραυματισμούς (μη αντιστρεπτούς).

Κίνδυνος χαμηλού βαθμού, μη τήρηση θα μπορούσε να επιφέρει μέτριους τραυματισμούς (αντιστρεπτούς).

Υλικές ζημιές, χωρίς υπόδειξη ασφαλείας! Χωρίς κίνδυνο τραυματισμού. Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χρήσης Το ηλεκτρικό εργαλείο αντιστοιχεί στην κατηγορία προστασίας II Φιλική για το περιβάλλον αποκομιδή Σήμανση συμμόρφωσης CE

1. Τεχνικά χαρακτηριστικά

Προορισμός χρήσης ΠΡΟΕΙΔΟΠΟΙΗΣΝ ΠΡΟΕΙΔΟΠΟΙΗΣΝ

Οι συσκευές REMS Mini-Cobra και REMS Mini-Cobra

είναι σχεδιασμένες για την A είναι σχεδιασμένες για την A απομάκρυνση εμφράξεων σωλήνων, π.χ. στην κουζίνα, το μπάνιο και την τουαλέτα. Όλες οι άλλες χρήσεις δεν συμφωνούν με τον προορισμό χρήσης και γι΄αυτό το λόγο δεν είναι επιτρεπτές. 1.1. Παραδοτέος εξοπλισμός REMS Mini-Cobra: Συσκευή καθαρισμού σωλήνων, Σπιράλ καθαρισμού σωλήνων Ø 8 mm, Οδηγίες χρήσης. REMS Mini-Cobra

: Ηλεκτρική συσκευή καθαρισμού σωλήνων, Σπιράλ καθαρισμού σωλήνων με πυρήνα Ø 8 mm, Οδηγίες χρήσης. 1.2. Κωδικοί προϊόντος Συσκευή καθαρισ μού σωλήνων REMS Mini-Cobra για χειροκίνητη και ηλεκτρική κίνηση 170010 Ηλεκτρική συσκευή καθαρισμού σωλήνων REMS Mini-Cobra A 170020 Σπιράλ καθαρισμού σωλήνων Ø 8 mm × 7,5 m (μόνο για τις REMS Mini-Cobra) 170200 Σπιράλ καθαρισμού σω λήνων με πυρήνα Ø 8 mm × 7,5 m 170201 Σπιράλ καθαρισμού σωλήνων Ø 10 mm × 10 m 170205 Μεταλλική κασετίνα με ένθετο 185058 REMS CleanM

1.3. Τομέας εφαρμογής REMS Mini-Cobra, REMS Mini-Cobra

Απόφραξη σωλήνων, π.χ. στην κουζίνα, το μπάνιο, την τουαλέτα, για σωλήνες Ø 20 – 50 (75) mm 1.4. Ηλεκτρικά στοιχεία REMS Mini-Cobra

230 V, 50 – 60 Hz, 630 W, 2,7 A; με προστατευτική μόνωση, χωρίς παράσιτα, Αριθμός στροφών ηλεκτρονικά ελεγχόμενος 0 – 950 min

1.5. Διαστάσεις REMS Mini-Cobra

1.6. Βάρος REMS Mini-Cobra

1.7. Πληροφορίες θορύβου REMS Mini-Cobra

Τιμή εκπομπής που αφορά τη θέση εργασίας

Σταθμισμένη πραγματική τιμή της επιτάχυνσης 2,5 m/s² Αβεβαιότητα K = 1,5 m/s² Η συγκεκριμένη τιμή εκπομπής δόνησης μετρήθηκε σύμφωνα με μια πρότυπη διαδικασία ελέγχου και μπορεί να χρησιμοποιηθεί προς σύγκριση με μια άλλη συσκευή. Η συγκεκριμένη τιμή εκπομπής δόνησης μπορεί να χρησιμοποιηθεί και ως εισαγωγική αξιολόγηση της έκθεσης.

Η τιμή εκπομπής δόνησης ενδέχεται να διαφέρει από την ενδεικτική τιμή, κατά την πραγματική χρήση της συσκευής, αναλόγως του τρόπου χρήσης της συσκευής. Σε συνάρτηση με τις πραγματικές συνθήκες χρήσης (περιοδική λειτουργία) ενδέχεται να χρειάζεται η λήψη μέτρων ασφαλείας για την προστασία του χειριστή.

2. Θέση σε λειτουργία

2.1. Ηλεκτρική σύνδεση ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προσέχετε την τάση δικτύου! Πριν τη σύνδεση του ηλεκτρικού εργαλείου ελέγξτε εάν η αναγραφόμενη στην πλακέτα χαρακτηριστικών τάση αντιστοιχεί στην τάση δικτύου. Σε εργοτάξια, υγρά περιβάλλοντα, σε εσωτερικούς και εξωτερικούς χώρους ή σε παρόμοια σημεία τοποθέτησης λειτουργείτε το ηλεκτρικό εργαλείο στο δίκτυο μόνο μέσω ρελέ διαφυγής (διακόπτης FI), το οποίο διακόπτει την παροχή ενέργειας μόλις το ρεύμα διαρροής προς τη γείωση υπερβεί τα 30 mA για 200 ms. 2.2. Τοποθέτηση σπιράλ καθαρισμού σωλήνων στο τύμπανο σπιράλ (10) Κατά την εφαρμογή ενός καινούριου σπιράλ καθαρισμού σωλήνων, αυτό πρέπει να συστραφεί κατά περ. 45° και περ. 50 mm πριν το πίσω άκρο του σπιράλ και στη συνέχεια να εισαχθεί μέσω του ανοιχτού σφιγκτήρα (5) / του μηχανισμού

) στο τύμπανο σπιράλ (10), ώστε το σπιράλ καθαρισμού σωλήνων να τυλίγεται μέσα από το μπροστινό άνοιγμα του τυμπάνου σπιράλ (10), όπως φαίνεται από δεξιά. Ωθήστε μέσα το σπιράλ καθαρισμού σωλήνων, μέχρι η κεφαλή σχήματος ροπάλου (6) να εξέχει περ. 200 mm από τον σφιγκτήρα (5) / το μηχανισμό πρόωσης (

3.1. Λειτουργία REMS Mini-Cobra

Ο χειρισμός της ηλεκτρικής συσκευής καθαρισμού σωλήνων πρέπει να γίνεται μόνο και με τα δύο χέρια, κρατώντας πάντα με ασφάλεια τη λαβή πρόωσης (1) και τη λαβή διακόπτη (2). Προσοχή στη ροπή αντίδρασης της κινητήριας μηχανής επάνω στο τύμπανο σπιράλ (10) κατά την ενεργοποίηση και απενεργοποίηση! Ξεκινήστε, κατά προτίμηση, την ηλεκτρική συσκευή καθαρισμού σωλήνων με χαμηλό αριθμό στροφών και εάν χρειαστεί αυξήστε. Τραβήξτε έξω το σπιράλ καθαρισμού σωλήνων Ø 8 mm ή Ø 10 mm κατά περ. 150 mm. Στο σπιράλ καθαρισμού σωλήνων Ø 8 mm ρυθμίστε τέρμα τη λαβή πρόωσης (1), ενώ στο σπιράλ καθαρισμού σωλήνων Ø 10 mm μέχρι να παρου- σιαστεί αντίσταση και στη συνέχεια κατά περ. μία ακόμη περιστροφή. Γυρίστε τον διακόπτη φοράς περιστροφής (3) στο βέλος προς τη φορά του τυμπάνου σπιράλ (10) για να προωθήσετε το σπιράλ καθαρισμού μέσα στον σωλήνα. Η φορά του βέλους αντιστοιχεί στη φορά προώθησης του σπιράλ καθαρισμού. Με τον τροχό ρύθμισης στον βηματικό διακόπτη ασφαλείας (4) μπορείτε να περιορίσετε τον αριθμό στροφών από το χαμηλότερο επίπεδο A στο υψηλότερο F. Πιέστε ελαφρά τον βηματικό διακόπτη ασφαλείας (4), ώστε να γυρίσει το τύμπανο σπιράλ (10), και στη συνέχεια αυξήστε αργά τον αριθμό στροφών αναλόγως των αναγκών. Εάν το σπιράλ καθαρισμού σωλήνων συναντήσει αντίσταση, πρέπει να μειωθεί ell ell

Η ηλεκτρική συσκευή καθαρισμού σωλήνων δεν εκκινεί.

Φθαρμένες ψήκτρες άνθρακα.

Οι ψήκτρες άνθρακα πρέπει να αντικατασταθούν από εξειδικευμένο προσωπικό ή από εξουσιοδοτημένο και συμβεβλημένο συνεργείο εξυπηρέτησης πελατών της REMS.

Το καλώδιο σύνδεσης παρουσιάζει βλάβη.

Το καλώδιο σύνδεσης πρέπει να αντικατασταθεί από εξειδικευμένο προσωπικό ή από εξουσιοδοτημένο και συμβεβλημένο συνεργείο εξυπηρέτησης πελατών της REMS.

Η ηλεκτρική συσκευή καθαρισμού σωλήνων είναι ελαττωματική.

Η ηλεκτρική συσκευή καθαρισμού σωλήνων πρέπει να ελεγχθεί/επισκευαστεί από εξουσιοδοτημένο και συμβεβλημένο συνεργείο εξυπηρέτησης πελατών της REMS.

Δεν γίνεται πρόωση του σπιράλ καθαρισμού σωλήνων.

Δεν έχει ρυθμιστεί η λαβή πρόωσης (1).

Ρυθμίστε τη λαβή πρόωσης (1), βλ. 3.1. Λειτουργία REMS Mini-Cobra A.

Το σπιράλ καθαρισμού σωλήνων έχει κολλήσει στο σωλήνα ή μέσα στην έμφραξη του σωλήνα.

Απενεργοποιήστε την ηλεκτρική συσκευή καθαρισμού σωλήνων. Γυρίστε τον διακόπτη φοράς περιστροφής (3) στο βέλος προς τη φορά της λαβής διακόπτη (2). Πιέστε ελαφρά τον βηματικό διακόπτη ασφαλείας (4), ώστε να γυρίσει το τύμπανο σπιράλ (10), και στη συνέχεια αυξήστε αργά τον αριθμό στροφών αναλόγως των αναγκών.

Το σπιράλ καθαρισμού σωλήνων δεν έχει τοποθετηθεί προς τα δεξιά στο τύμπανο σπιράλ (10).

Απεγκαταστήστε το σπιράλ καθαρισμού σωλήνων και επανατοποθετήστε το, βλ. 2.2.

Η ηλεκτρική συσκευή καθαρισμού σωλήνων είναι ελαττωματική.

Η ηλεκτρική συσκευή καθαρισμού σωλήνων πρέπει να ελεγχθεί/επισκευαστεί από εξουσιοδοτημένο και συμβεβλημένο συνεργείο εξυπηρέτησης πελατών της REMS. ενδεχομένως ο αριθμός στροφών ή να απενεργοποιηθεί η ηλεκτρική συσκευή καθαρισμού σωλήνων και να ρυθμιστεί ο διακόπτης φοράς περιστροφής (3) στο βέλος προς τη φορά της λαβής διακόπτη (2), ώστε η φορά πρόωσης να μπορεί να αναστραφεί. Μόλις επιλυθεί η έμφραξη, απενεργοποιήστε την ηλεκτρική συσκευή καθαρισμού σωλήνων, ρυθμίστε τον διακόπτη φοράς περιστροφής (3) στο βέλος προς τη φορά της λαβής διακόπτη (2), ώστε να προωθήσετε το σπιράλ καθαρισμού έξω από τον σωλήνα. Περ. 200 mm προτού η κεφαλή σχήματος ροπάλου (6) φτάσει τον μηχανισμό πρόωσης (11) η ηλεκτρική συσκευή καθαρισμού σωλήνων πρέπει να απενεργοποιηθεί. Μόλις ολοκληρωθεί ο καθαρισμός με επιτυχία, πρέπει να χαλαρώσετε τη λαβή πρόωσης (1) για τη μεταφορά και να σπρώξετε πίσω το σπιράλ καθαρισμού σωλήνων με το χέρι μέσα στο τύμπανο (10), λίγο πριν τον αναστολέα της κεφαλής σχήματος ροπάλου (6) στον μηχανισμό πρόωσης (11).

Σε περίπτωση υπερβολικής απόστασης μ εταξύ άκρου του σωλήνα/σωλήνα αποχέτευσης και του μηχανισμού πρόωσης (

), το σπιράλ καθαρισμού σωλήνων μπορεί να συστραφεί! ί (κίνδυνος τραυματισμού)!

Κατά τη διαδικασία καθαρισμού ωθήστε το σπιράλ καθαρισμού σωλήνων μέσα στο σωλήνα, μέχρι να παραμείνουν τουλάχιστον 2 περιελίξεις στο τύμπανο σπιράλ (10). Εάν συνεχιστεί η προώθηση του σπιράλ, δεν θα είναι πλέον εφικτή η επιστροφή του από το μοτέρ. Στην περίπτωση αυτή θα πρέπει να ωθήσετε εσείς χειροκίνητα το σπιράλ πίσω στο τύμπανο (10) κατά περ. 2 περιελίξεις. Στη συνέχεια η επιστροφή γίνεται αυτόματα. Η κεφαλή σχήματος ροπάλου (6) που βρίσκεται στο σπιράλ καθαρισμού δεν πρέπει σε καμία περίπτωση να φτάσει στο μηχανισμό πρόωσης (

το σπιράλ κα θαρισμού σωλήνων θα υποστεί ζημιά. 3.2. Λειτουργία REMS Mini-Cobra

βήξτε το σπιράλ καθαρισμού σωλήνων περ. 300 mm έξω από το τύμπανο (10), σφίξτε με το χέρι τον σφιγκτήρα (5) και περά στε το σπιράλ στο σωλήνα που πρόκειται να καθαριστεί. Κρατήστε σταθερή τη χειρολαβή (7) και με το άλλο χέρι, περιστρέφοντας τον στρόφαλο (8), γυρ ίστε το τύμπανο (10) προς τα δεξιά. Περάστε το σπιράλ καθαρισμού μέσα στο σωλήνα που πρόκειται να καθαριστεί τόσο, ώστε ο σφιγκτήρας (5) να μπορεί να ενεργοποιηθεί ακόμη με το χέρι. Ανοίξτε τον σφιγκτ ήρα (5) και τραβήξτε ξανά το σπιράλ καθαρισμού περ. 300 mm έξω από το τύμπανο (10). Επαναλάβετε τη διαδικασία, εωσότου παύσει η αντίσταση και/ή αντ ιμετωπιστεί η έμφραξη. Τραβήξτε πίσω το σπιράλ καθαρισμού με το χέρι και περάστε το ξανά στο τύμπανο. 3.3. Λειτουργία REMS Mini-Cobra με κατάλληλο τρυπάνι/κατάλληλο δραπα- νοκατσάβιδο Εάν για την κίνηση της REMS Mini-Cobra χρησιμοποιείται τρυπάνι/δραπανοκα- τσάβιδο, αυτά θα πρέπει να διαθέτουν ηλεκτρονικά αβαθμίδωτο σύστημα

αριθμού στροφών (0 – 550 min

). Αφαιρέστε το στρόφαλο (8). Συνδέστε το τρυπάνι/το δραπανοκα τσάβιδο με τον σφιγκτήρα στον 6γωνικό υποδοχέα (9).

Μην χρησιμοπ οιείτε τρυπάνια/δραπανοκατσάβιδα με δυνατότητα γρήγορης

Σε περίπτωση άμεσης ακινητοποίησης της κινητήριας μηχανής και λόγω της ροπής αδράνειας του κινούμενου ακόμη τυμπάνου σπιράλ (10) η μηχανή μπορεί να ανατραπεί. Τραβήξτε το σπιράλ καθαρισμού σωλήνων περ. 300 mm έξω από το τύμπανο (10) και σφίξτε με το χέρι τον σφιγκτήρα (5). Θέτετε σε κίνηση το τρυπάνι/ δραπανοκατσάβιδο ξεκινώντας αργά και προς τα δεξιά και αυξάνετε εάν χρειάζεται τον αριθμό στροφών. Περάστε το σπιράλ καθαρισμού μέσα στο σωλήνα που πρόκειται να καθαριστεί τόσο, ώστε ο σφιγκτήρας (5) να μπορεί να ενεργοποιηθεί ακόμη με το χέρι. Απενεργοποιήστε το τρυπάνι/το δραπανοκατσάβιδο. Ανοίξτε τον σφιγκτήρα (5) και τραβήξτε ξανά το σπιράλ καθαρισμού περ. 300 mm έξω από το τύμπανο (10). Επαναλάβετε τη διαδικασία, εωσότου παύσει η αντίσταση και/ή αντιμετωπιστεί η έμφραξη. Τηρείτε μέγιστη απόσταση 200 mm μεταξύ του άκρου του σωλήνα/του σωλήνα αποχέτευσης και του σφιγκτήρα (5), ειδάλλως το σπιράλ καθαρισμού μπορεί να συστραφεί. Τραβάτε πίσω το σπιράλ καθαρισμού πάντα με το χέρι και περνάτε το ξανά στο τύμπανο (10). Χρησιμοποιείτε την αριστερόστροφη κίνηση του τρυπανιού/του δραπανοκατσάβιδου μόνο όταν το σπιράλ καθαρισμού εφαρμόζει καλά στο σωλήνα. Για τον σκοπό αυτό, γυρίζετε προσεκτικά και εναλλάξ το τρυπάνι/το δραπανοκατσάβιδο από τη δεξιόστροφη στην αριστερόστροφη κίνηση.

Ανεξαρτήτως της ακόλουθης συντήρησης, συνιστάται έλεγχος και επαναληπτικός έλεγχος της ηλεκτρικής συσκευής καθαρισμού σωλήνων τουλάχιστον μία φορά ετησίως από εξουσιοδοτημένο και συμβεβλημένο συνεργείο εξυπηρέτησης πελατών της REMS. Στη Γερμανία πρέπει να πραγματοποιείται ένας τέτοιος επαναληπτικός έλεγχος ηλεκτρικών συσκευών κατά DIN VDE 0701-0702 και σύμφωνα με την προδιαγραφή πρόληψης ατυχημάτων DGUV Προδιαγραφή 3 „Ηλεκτρικές εγκαταστάσεις και μέσα λειτουργίας“ που προβλέπεται και για κινητό ηλεκτρικό εξοπλισμό. Επίσης, πρέπει να τηρούνται οι ισχύοντες για το χώρο λειτουργίας εθνικοί κανονισμοί ασφαλείας, οι κανόνες και οι διατάξεις. 4.1. Συντήρηση ΠΡΟΕΙΔΟΠΟΙΗΣΝ ΠΡΟΕΙΔΟΠΟΙΗΣΝ

Πριν από κάθε εργασία συντήρησης αφαιρείτε το βύσμα από την πρίζα! Καθαρίζετε τακτικά την ηλεκτρική συσκευή καθαρισμού σωλήνων, καθώς και το σπιράλ καθαρισ μού σωλήνων, ειδικά εάν δεν χρησιμοποιούνται για μεγάλο διάστημα. Καθαρίζετε τα πλαστικά μέρη (π.χ. περίβλημα) μόνο με καθαριστικό μηχανών REMS CleanM (Κωδ. πρ. 140119) ή με ήπιο σαπούνι και νωπό πανί. Μη χρησιμοποιείτε απορρυπαντικά οικιακής χρ ήσης. Αυτά περιέχουν συχνά χημικά που μπορούν να βλάψουν τα πλαστικά μέρη. Για τον καθαρισμό μη χρησιμοποιείτε ποτέ βενζίνη, τερεβινθέλαιο, αραιωτικά ή παρόμοια προϊόντα. Δεν επιτρέπεται ποτέ η εισχώρηση υγρών επάνω ή στο εσωτερικό της ηλεκτρικής συσκευής καθαρισμού σωλήνων. Μη βυθίζετε ποτέ την ηλεκτρική συσκευή καθαρισμού σωλήνων σε υγρά. 4.2. Επιθεώρηση/Επισκευή REMS Mini-Cobra

ΠΡΟΕΙΔΟΠΟΙΗΣΝ ΠΡΟΕΙΔΟΠΟΙΗΣΝ

Πριν τις εργασίες συντήρησης και επισκευής, βγάζετε το φις από την

Αυτές οι εργασίες πρέπει να εκτελούνται μόνο από εξειδικευμένο

Το μοτέρ της κινητήριας μηχανής διαθέτει ψήκτρες άνθρακα. Σε περίπτωση που αυτά έχουν φθαρεί, ο κινητήρας δεν εκκινείται. Γι' αυτό τα καρβουνάκια πρέπει να ελέγχονται ή να αντικαθίστανται π εριστασιακά από εξουσιοδοτημένο συνεργείο της REMS. ell ell 72ell ell

Μην απορρίπτετε το μηχάνημα REMS Mini-Cobra A στα οικιακά απορρίμματα μετά το τέλος χρήσης του. Πρέπει να απορρίπτεται σωστά σύμφωνα με την εκάστοτε νομοθεσία.

7. Εγγύηση κατασκευαστή

Η χρονική διάρκεια της εγγύησης ανέρχεται στους 12 μήνες μετά την παράδοση του νέου προϊόντος στον πρώτο χρήστη. Το χρονικό σημείο της παράδοσης πρέπει να αποδεικνύεται με την αποστολή των γνήσιων εγγράφων αγοράς, τα οποία πρέπει να περιλαμβάνουν την ημερομηνία αγοράς και την ονομασία προϊόντος. Όλα τα λειτουργικά σφάλματα που παρουσιάζονται κατά τη χρονική διάρκεια της εγγύησης, και αποδεδειγμένα οφείλονται σε κατασκευαστικά σφάλματα ή σε σφάλματα υλικού, αποκαθίστανται δωρεάν. Με την αποκατά- σταση των σφαλμάτων δεν παρατείνεται ούτε ανανεώνεται η χρονική διάρκεια της εγγύησης του προϊόντος. Οι ζημιές, που οφείλονται σε φυσική φθορά, στον μη ενδεδειγμένο χειρισμό ή παραβίαση της ενδεδειγμένης χρήσης, σε μη προσοχή των προδιαγραφών λειτουργίας, σε ακατάλληλα υλικά λειτουργίας, σε υπερβολική καταπόνηση, σε χρήση εκτός του σκοπού προορισμού, σε επεμβάσεις παντός είδους ή σε άλλους λόγους, για τους οποίους η εταιρία REMS δεν ευθύνεται, αποκλείονται από την εγγύηση. Οι παροχές της εγγύησης επιτρέπεται να παρέχονται μόνο από τα προς τούτο εξουσιοδοτημένα συμβεβλημένα συνεργεία εξυπηρέτησης πελατών της εταιρίας REMS. Παράπονα γίνονται αποδεκτά μόνο εάν το προϊόν παραδοθεί σε ένα εξουσιοδοτημένο και συμβεβλημένο συνεργείο εξυπηρέτησης πελατών της REMS χωρίς προηγούμενες επεμβάσεις και σε άθικτη κατάσταση. Προϊόντα και εξαρτήματα που έχουν αντικατασταθεί περιέρχονται στην ιδιοκτησία της REMS. Τα έξοδα μεταφοράς αναλαμβάνει ο χρήστης. Μπορείτε να βρείτε έναν πίνακα με τα εξουσιοδοτημένα και συμβεβλημένα συνεργεία εξυπηρέτησης πελατών της REMS στην ιστοσελίδα www.rems.de. Για τις χώρες που δεν αναφέρονται σε αυτόν τον πίνακα, το προϊόν πρέπει να παραδίδεται στη διεύθυνση SERVICE-CENTER, Neue Rommelshauser Straße 4, 71332 Waiblingen, Deutschland. Τα νόμιμα δικαιώματα του χρήστη, ειδικά οι αξιώσεις εγγύησής του σε περίπτωση ελλείψεων έναντι του πωλητή, καθώς και οι αξιώσεις εξαιτίας σκόπιμης παραβίασης των υποχρεώσεων και οι αξιώ- σεις που απορρέουν από την ευθύνη από ελαττωματικά προϊόντα, δεν περιο- ρίζονται από την παρούσα εγγύηση. Για την παρούσα εγγύηση ισχύει η γερμανική νομοθεσία αποκλειομένων των κανόνων παραπομπής του γερμανικού Διεθνούς Ιδιωτικού Δικαίου, καθώς και αποκλειόμενης της Σύμβασης των Ηνωμένων Εθνών για τις διεθνείς πωλήσεις κινητών πραγμάτων (CISG). Εγγυητής αυτής της εγγυήσεως κατασκευαστή, που ισχύει παγκοσμίως, είναι η REMS GmbH & Co KG, Stuttgarter Str. 83, 71332 Waiblingen, Deutschland.

8. Κατάλογοι εξαρτημάτων

Βλ. για τους καταλόγους εξαρτημάτων www.rems.de

ell Δήλωση συμμόρφωσης ΕΚ Δια της παρούσης και με πλήρη ευθύνη δηλώνουμε ότι το προϊόν που περιγράφεται στα “Τεχνικά χαρακτηριστικά” συμφωνεί με τα κάτωθι πρότυπα, σύμφωνα με τους κανονισμούς των Οδηγιών 2011/65/EU, 2006/42/EC, 2014/30/EU , 2011/65/EU, 2015/863/EU
