Mini-Cobra A - Frézka REMS - Bezplatný návod na obsluhu

Typ produktu	Elektrická frézka na čistenie kanalizácie
Značka	REMS
Model	Mini-Cobra A
Rozmery (D × Š × V)	445 × 305 × 200 mm
Hmotnosť	5,2 kg
Napájacie napätie	230 V, 50-60 Hz
Príkon	630 W
Menovitý prúd	2,7 A
Rozsah otáčok	0-950 min⁻¹ (elektronické nastavenie)
Priemer kanalizácie	20-50 (75) mm
Priemer špirály	∅ 8 mm (jadro) alebo ∅ 10 mm
Dodávaná dĺžka špirály	7,5 m (špirála s jadrom)
Trieda ochrany	II (dvojitá izolácia)
Hladina hluku (LₚA)	84 dB(A) (neistota K=3 dB)
Vibrácie (aₕ)	2,5 m/s² (neistota K=1,5 m/s²)
Hlavné funkcie	Motorizované prebíjanie s automatickým posuvom a spätným chodom, regulátor otáčok, bezpečnostný spínač
Údržba a čistenie	Čistite pomocou REMS CleanM alebo jemného mydla; neponárajte; nechajte ročne skontrolovať uhlíky
Bezpečnosť	Povinný prúdový chránič 30 mA; používať oboma rukami; nosiť OOP
Náhradné diely a opraviteľnosť	Špirály, uhlíky; opravy autorizovaným servisom REMS; rozložené pohľady na www.rems.de
Záruka	12 mesiacov (výrobca); služby autorizovaným servisom REMS

Často kladené otázky - Mini-Cobra A REMS

Ako uviesť do prevádzky REMS Mini-Cobra A?

Skontrolujte, či sieťové napätie zodpovedá údajom na typovom štítku. Zapojte prístroj do zásuvky chránenej prúdovým chráničom 30 mA. Namontujte prebíjaciu špirálu do navíjacieho bubna podľa postupu uvedeného v návode, potom nastavte rýchlosť pomocou kolieska bezpečnostného spínača.

Aké bezpečnostné opatrenia mám dodržiavať?

Vždy používajte prístroj oboma rukami (rúčka posuvu a rúčka spínača). Noste ochranné okuliare, rukavice a izolačnú obuv vo vlhkom prostredí. Nikdy nepracujte bez prúdového chrániča 30 mA a držte deti v bezpečnej vzdialenosti.

Ako nastaviť rýchlosť otáčania?

Použite koliesko bezpečnostného spínača (označenie 4) na obmedzenie rýchlosti od najpomalšej polohy 'A' po najrýchlejšiu 'F'. Ľahko stlačte spínač na spustenie, potom postupne zvyšujte podľa potreby.

Ako nainštalovať novú špirálu do bubna?

Ohnite koniec špirály približne pod uhlom 45° na dĺžke 50 mm. Zaveďte ju cez upínacie puzdro alebo posuvný mechanizmus, kým sa nenavíja v smere hodinových ručičiek do bubna. Nechajte vyčnievať žiarovkovú hlavicu približne 200 mm.

Čo robiť, ak sa špirála zasekne v kanalizácii?

Okamžite znížte rýchlosť alebo zastavte prístroj. Nastavte prepínač smeru na sťahovanie (šípka smerom k rukoväti) a stlačte spínač, aby sa špirála posunula dozadu. V prípade potreby striedajte smery otáčania, aby ste špirálu uvoľnili.

Ako vykonávať bežnú údržbu?

Pred akoukoľvek údržbou vždy odpojte prístroj. Čistite kryt pomocou REMS CleanM alebo vlhkou handričkou a jemným mydlom. Nikdy nepoužívajte rozpúšťadlá. Nechajte uhlíky raz ročne skontrolovať kvalifikovaným odborníkom.

Aké sú možné príčiny, ak prístroj neštartuje?

Príčiny môžu byť opotrebované uhlíky, poškodený napájací kábel alebo vnútorná porucha. Nechajte vymeniť uhlíky alebo kábel v autorizovanom servise REMS. Nepokúšajte sa o opravu sami.

Môžem použiť predlžovací kábel?

Áno, ale musí byť vhodný na vonkajšie použitie, ak sa používa vonku. Pre dĺžku do 10 m použite kábel s prierezom 1,5 mm²; medzi 10 a 30 m použite 2,5 mm².

Ako získať náhradné diely alebo rozložené pohľady?

Zoznamy dielov a rozložené pohľady sú k dispozícii na stránke www.rems.de v časti 'Stiahnuť' > 'Rozložené pohľady'. Pre diely kontaktujte autorizovaný servis REMS.

Aká je dĺžka záruky a ako ju uplatniť?

Záruka je 12 mesiacov od dátumu nákupu. Na uplatnenie záruky pošlite nerozobraný výrobok do autorizovaného servisu REMS spolu s dokladom o kúpe. Poštovné hradíte vy.

NÁVOD NA OBSLUHU Mini-Cobra A REMS

Ekologická likvidace

Značka shody CE

1. Technické údaje

Prečítajte si všetky bezpečnostné pokyny, nariadenia, ilustrácie a technické údaje, ktoré sú súčast'ou tohto elektrického náradi. Nedostatky pri dodržiavani nasledujúcich pokynov možu spôsobit' úraz elektrickým průdom, požiar alebo tăžk zranenia.

Všetky bezpečnostné varovania a pokyny uschovajte pre budúce použitie.

Pojem "elektrické náradie" používaný v bezpečnostných pokynoch sa vzťahuje na sieťové elektrické náradie (so sieťovým káblom).

1) Bezpećnost na pracovisku

a) Ubajte o čistotu a primerane osvetlenie pracoviska. Neporiadok alebo neosvetlené časti pracovného miesta môžu viest' k nehodám.

b) Vyhýbajte sa práci s elektrickým náradím v prostredi vystaveno nebezpecenstvu výbuchu, v ktorom sa nachadzajú horľavé kvapaliny, plyn alebo prach. Elektrické nástroje spôsobujú tvorbu iskier, ktoré môžu spôsobit' vznietenie prachu alebo výparov.

c) Pri pouzivani elektrickeho náradia zamedzte pristup det'om a cudzim osoban V prípade odklonu hrozí strata kontroly nad prístrojom.

a) Pripojná vidlica elektrického náradia musi byť zasunuteľná do zásuvky. Zmena vidlice nie je povolena. Nepoužívajte zásuvkové lišty v kombinácii s uzemneným elektrickým náradím. Neupravené vidlice a vhodné zásuvky znížuj riziko úderu elektrickým prúdom.

b) Vyhybajte sa fyzickemu kontaktu s uzemnenymi povrchmi, ako sú potrubia vykurovacie zariadenia, sporáky a chladničky. V prípade uzemnenia Vášho tela existuje zvýšené riziko zásahu elektrickým prúdom.

d) Nepouživajte pripájací kábel na iné účely ako je určený, na nosenie elektrického náradia, zavesenie alebo na vytlahnutie zástrčky zo zásuvky. Udržiavajte pripájací kábel mimo dosahu tepla, oleja, ostrých hrán alebo pohybujúcich sa časti prístrojov a zariadení Poškodené alebo skrútené kábě zvyšujů riziko úrazu elektrickým prúdom.

e) Pri práci pod holým nebom s elektrickým náradím používajte iba predlžovacie káble, ktoré sú vhodné do exteriéru. Použivaním predlžovacieho kábla vhodného do exteriéru znížite riziko zásahu elektrickým prúdom.

f) V prípade nevyhnutnosti použitia elektrického náradia vo vlhkom prostred používajte prúdový chránič. Používanie prúdového chrániča znižuje riziko zásahu elektrickým prúdom.

3) Bezpečnost'osôb

a) Bud'te obozretný, dbajte na to, čo robíte a postupujte racionálne pri práci s elektrickým náradím. Nepoužívajte elektrické náradie, ak ste unavený, č pod vplyvom drog, alkoholu alebo liekov. Chvíľa nepozornosti pri používaní elektrického náradia môže spôsobít' vázne zranenie.

b) Noste osobné ochranné pracovné prostriedky a vždy noste ochranné okuliare. Nosenie osobných ochranných prostriedkov ako sů protiprachová maska, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, v závislostí od druhu a použitia elektrického náradia, znižujú riziko zranení.

c) Zabránte neumyselnému uvedeniu do prevádzky. Ulstite sa, že je elektrické naradiye vypnute este predtym, nez ho pripojite k napajaniu elektrickou energiou, zdvihnete ho alebo ho budete prenásat'. Ak máte pri nosení elektrického náradia prst na vypinači alebo ak pripojite zapnutý pristroj k napájaniu elektrickou energiou, môže to viest' k vzniku nehód.

d) Pred zapnutim náradia odstrante nastavovacie nástroje alebo skrutkový klů Nástroj alebo klůč umiestnený na rotujúcej časti náradia môže spôsobit úraz.

e) Vyhýbajte sa neprirodzenému držaniu tela. Zabezpečte stabilnú pozíciu a vždy udržiavajte rovnováhu. Tým pádom máte možnosť lepšej kontroly elektrického náradia v neočakávaných situáciách.

f) Noste vhodné oblečenie. Nenoste široký odev alebo šperky. Vyhýbajte sa kontaktu vlasov, odevu a rukavíc s pohyblivými čast'ami. Pohyblivé časti môžu zachytit' volný odev, šperky alebo dlhé vlasy

g) Nespoliehajte sa na falošný pocit bezpečia a neobchádzajte bezpečnostn predpisy pre elektrické náradie, aj keď elektrické náradie používate veľmi často a ste oboznámení s jeho obsluhou. Následkom neopatrnej manipulácie môže počas chvílky dôjst k t’ažkým zraneniam.

4) Používanie a obsluha elektrického náradia

a) Nepret'ažujte náradie. Používajte náradie pre príslušný druh práce. Práca s vhodným elektrickým náradím zlepšuje kvalitu a bezpečnosť v danej oblasti činnosti.

b) Nepoužívajte elektrické náradie s pokazeným vypínačor Elektrické náradie, ktoré sa nedá zapnút' alebo vypnút', je nebezpečné a treba ho opravit'.
c) Vytiahnite zástrčku zo zásuvky skôr, než budete vykonávať nastavovanie prístroja, vymieňať časti príslušenstva alebo prístroj odložíte Toto bezpečnostné opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
d) Udržiavajte nepoužívané elektrické náradie mimo dosahu detí. Nedovol'te používat' náradie osobám, ktoré s nim nie sú oboznámené alebo si neprečita tieto pokyny Elektrické náradie v rukách neskúsených osób môže byt nebezpečn
e) Venujte starostlivosti o elektrické náradie dôkladnú pozornosť. Presvedčte sa, či pohyblivé časti náradia riadne fungujú a nezasekávajú sa, či nie sú niektoré súčlastky zlomené: lebo poškodené v miere, ktorá brání fungovani elektrického naradia. Opravu poskodenych casti pristroja pred uvedením do prevádzky zverte do ruk kvalíti kovaných odborníkov alebo autorizova neho zmíluvného zakaznickeho servisu REMS. Slabá údržba elektrického náradia býva pričinou mnohých úrazov
f) Dbajte na to, aby rezné nástroje boli ostré a čisté. Starostlivo ošetrované rezné nástroje s nabrúseným ostrim sa menej zasekávajů a sú l'ahšie ovládateln
g) Použivajte elektrické náradie, prístroje, vložené nástroje atd'. v súlade s týmito pokynmi. Zohľadnite pritom pracovné podmienky a činnost', ktoré sa chystáte vykonávať. Použivanie elektrického náradia na iný ako stanovený účel môže viest' k nebezpečným situáciám. Akékolvek samovoľné zásahy do elektrického náradia sú z bezpečnostných dôvodov zakázané.
h) Udržujte vsetky rukováte a manipulačné plochy suche, čiste a neznečisten olejom alebo tukom. Kízajúce rukováte a manipulačné plochy neumožňujú bezpečné ovládanie a kontrolu elektrického náradia v nepredvídaných situáciác
5) Servis
a) Opravy elektrickeho naradia zverte do ruk kvalifikovanych odbornikov, ktori budů použivať výlučne originalne náhradně diely. Zaistíte tým zachovanie bezpečnosti pristroja.

Bezpečnostné upozornenia pre elektrické prístroje na čistenie potrubí

VAROVANIE

Prečítajte si všetky bezpečnostné pokyny, nariadenia, ilustrácie a technické údaje, ktoré sú súčast'ou tohto elektrického náradía Nedostatky pri dodržiavani nasledujúcich pokynov môžu spôsobit' úraz elektrickým průdom, požiar alebo tăžk zranenia.

Všetky bezpečnostné varovania a pokyny uschovajte pre budúce použitie.

REMS Mini-Cobra A

• Pamätajte na reakčný moment hnacieho stroja prenášaný na bubon na špirálu (10) a elektrický pristroj na čistenie potrubi obsluhujte iba obidvomi rukami, s držaním za rukovát posuvu (1) a rukovát' so spínačom (2). Hrozí riziko poranenia.
• Elektrický prístroj na čistenie potrubi prevádzkujte len s použitím 30 mA prúdového chráníča (spínač FI) na elektrickej sieti. Hrozí nebezpečenstvo úrazu elektrickým průdom
• Pravidelne kontrolujte pripájacie vedenie elektrického prístroja na čistenik potrubí a aj predlžovacie vedenia, či nie sú poškodení V pripade poškodenia zverte ich výmenu kvalifi k vanému odbornému personálu alebo autorizovanému zmluvnému stredisku pre služby zákazníkom spoločnosti REMS
• Pri spätnom chode špirály na čistenie potrubí do bubna na špirálu (10) dávajte pozor na to, aby bol hnací stroj vypnutý predtým, než kuželovitá hlavica špirály vbehne do prevodovky posúvacieho systému (11) Kuželovitá hlavica(6) sa v opacnom prípade poškodi a nebude sa dat d'alej používať.
• Dbajte na dodržanie vzdialenosti od konca potrubia k prevodovke posúva cieho systému (11). Pri príliš veľkej vzdialenosti (> 200 mm) sa môže špirála na čistenie potrubi krútiť a vytvárať slučky. Hrozi riziko poranenia!
• Špirálu na čistenie potrubí nenechajte nikdy vybehnút' z prevodovky posúvacleho systému (11) bez toho, že by bola zavedená do čisteného potrubia. Spirála na čistenie potrubí sa môže krútiť a vytvárat slučky. Hrozí rizii poranenia.
• Počas práce s elektrickým prístrojom na čistenie potrubí na vlhkej podlah používajte obuv s gumenou podrážkou, napríklad gumené čižmy. Takáto obuv má izolačný účinok a chráni pred pripadným úrazom elektrickým prúdom.
• Elektricky pristroj na cistenie potrubi nepouzivajte vtedy, keď je poskodený Hrozí riziko úrazu alebo nehody
• Vodu udrziavajte mimo dosahu elektrických časti elektrického pristroja na cistenie potrubí a mimo osob v oblasti vykonavania prace. Hrozi nebezpečenstvo úrazu elektrickým prúdom.
• Pri čistení potrubí môžete natrafi t' na skryto ležiace elektrické vedenia, napríklad v prípade, že je potrubie poškodené. Hrozí nebezpečenstvo úrazu elektrickým prúdom.
• Elektrický prístroj na čistenie potrubí nenechávajte nikdy bežat' bez dozoru. Pri dlhšich prestávkach v práci vypnite elektrický prístroj na čistenie potrubí, vytiahnite sieťovú zástrčku. Ak sú elektrické zariadenia ponechané bez dozoru, môžu byť zdrojom nebezpečenstva, ktoré vedie k vzniku vecných škôd a/alebo k poškodeniu osôb.

• Detl a osoby, ktoré na zaklade svojich tyzických, zmyslovych alebo dušev ných schopnosti alebo kvóli nedostatku skusenosti ci neznalosti nie sú spôsobilé obsluhovať elektrický p rístroj na čistenie potrubí bezpečne, nesmú tento elektrický prístroj na čistenie potrubí používať bez dozoru alebo pokynov zo strany zodpovednej osoby. V opačnom pripade hrozí nebezpečenstvo chybnej obsluhy a vzniku poranení.

• Osoby udržiavajte mimo svojej pracovnej oblasti Iným osobám, najmä detom nedovoľte dotýkat' sa elektrického náradia alebo kábla. Udržiavajte ich mimo svojej pracovnej oblasti

• Nepouzivane elektricke naradie bezpečne odlozte. Nepouživané elektrické náradie by malo byt' odložené na such om, vyvýšenom alebo uzatvorenom/uzamknutom mieste, mimo dosahu deti
• Na t'az ke práce nepouživajte žiadne vykonovo slabě náradie. Hrozí riziko poranenia.
• Používajte len schválené a zodpovedajúco označené predlžovacie vedenia s dostatočným prierezom vedenia. Predlžovacie vedenia používajte až do dlžky 10 m s prierezom vedenia 1,5 mm², od 10 – 30 m s prierezom vedenia 2,5 mm²

REMS Mini-Cobra

• Pred prevádzkovaním prístroja na čistenie potrubí s použitím vřtačky/vřtacieho skrutkovača odstráňte klůku na otáčanie (8 Hrozí riziko poranenia.
• Pouzivajte vylučne vhodne vrtacky/vrtacie skrutkovace s elektronickou regulaciou otačok a dodrziavajte aj navod na použivanie vrtacky/vrtacieh skrutkovaća. Hrozí riziko poranenia
• Nepoužívajte/nikdy nezaaretujte aretačné tlačidlo vypínača vrtačky/vrtaciehskrutkovača. Hrozí riziko poranenia
• Pamätajte na reakčný moment hnacieho mechanizmu, prenášaný na bubor na špirálu (10) a prístroj na čistenie potrubí obsluhujte len obidvomí rukan s držanim na rukováti (7) a na rukováti so spinačom (2) vřtačky/vřtacieho skrutkovača. Hrozí riziko poranenia
• Dbajte na dodržanie vzdialenosti od konca potrubia k upinaciemu skľučovadlu. Pri príliš veľkej vzdialenosti (> 200 mm) sa môže špirála na čistenie potru krútiť a vytvárat slučky. Hrozí riziko poranenia!
• Nepouživajte žiadne hnacie mechanizmy s rychlym zastavenim Pri okamžitom zastavení hnacieho mechanizmu môže dôjsť k pretočeniu vplyvom momentu zotrvačnosti bubna na špirálu (10), ktorý sa ešte toči.

Vysvetlenie symbolov

VAROVANIE

Nebezpečenstvo so stredným stupňom rizika, ktoré môže pri nerešpektovaní mať za následok smrt' alebo t'ažké zranenia (r evratné).

UPOZORNENIE

Nebezpečenstvo s nízkym stupňom rizika, ktoré by p nerešpektovaní mohlo mať za následok ľahké zranenia (vratné

OZNÁMENIE

Vecné škody, žiadne bezpečnostnostné upozornenie! Žiadne nebezpečenstvo zranenia

Použitie zodpovedajúce určeniu

VAROVANIE

REMS Mini-CobraA, REMS Mini-Cobra A sú určené na odstraňovanie upchatí potrubí napríklad v kuchyni, v kúpeľni a na toalete. Všetky dálšie použitia nezodpovedajú určeniu a sú preto neprípustné.

1.1. Rozsah dodávky

REMS Mini-Cobra: Prístroj na čistenie rúrok; Špirála na čistenie rúrok ∅ 8 mm; Návod k použitl. REMS Mini-CobraA : Elektrický prístroj na čistenie rúrok; Špirála na čistenie rúrok s dušou ∅ 8 mm; Návod k použitl.

1.2. Objednacie čísla

REMS Mini-Cobra prístroj na čistenie rúrok pre ručný a elektrický pohon 170010 REMS Mini-CobraA elektrický prístroj na čistenie rúrok 170020 Špirála na čistenie rúrok ∅ 8 mm × 7,5 m (len REMS Mini-Cobra) 170200 Špirála na čistenie rúrok s dušou ∅ 8 mm × 7,5 m 170201 Špirála na čistenie rúrok ∅ 10 mm × 10 m 170205 Schránka z oceľového plechu s vložkou 185058 REMS CleanM 140119

1.3. Pracovný rozsah

REMS Mini-Cobra, REMS Mini-Cobra A Odstraňovanie upchatí potrubia, napríklad v kuchyni, kúpelní, na toalete, pre potrubia ∅ 20–50 (75) mm

REMS Mini-CobraA 230 V, 50–60 Hz, 630 W, 2,7 A; s ochrannou izoláciou, odrušením Elektronicky ovládateľný počet otáčok 0–950 min ^-1

1.5. Rozmery

REMS Mini-Cobra A Emisná hodnota vzt'ahujúca sa k pracovnému miestu LPA.84 dB(A), LWA.95 dB(A), Kolísavost K = 3 dB

1.8. Vibràcia

REMS Mini-Cobra A Hmotnostná efektívna hodnota zrýchlenia 2,5 m/s² Kolísavost K = 1,5 m/s²

Udávaná hodnota emisnej hodnoty kmitania bola zmeraná na základe normovaných skúšobných postupov a môže byť použitá pre porovnanie s iným prístrojom. Udávaná hodnota emisnej hodnoty kmitania môže byť tiež použitá k úvodnému odhadu prerušenia chodu.

⚠️ UPOZÖRNENIE

Emisná hodnota kmitania sa môže v priebehu skutočného použitia prístroja od menovitých hodnôt odlísovať, a to v závislosti na druhu a spôsobe, akým sa bude prístroj použivať. V závislosti na skutočných podmienkach použitia (prerušovaný chod) môže byť žiaduce, stanovit’ pre ochranu obsluhy bezpečnostné opatrenia.

2. Uvedenie do prevádzky

2.1. Venujte pozornost' siet'ovému napătiu Pred pripojením elektrického náradia skontrolujte, či napătie uvedené na výkonovom štítku zodpovedá napătiu v elektrickej sietí. Na stavbách, vo vlhkom prostredí, vo vnútorných a vonkajšíci priestoroch alebo pri porovnateľných spôsoboch umiestnenia prevádzkujte elektriké náradie s pripojením na sieť len cez predradený prúdový chránič (spínač FI), ktorý preruší prívod elektrickej energie, hneď ako prekročí hodnot zvodového prúdu do zeme 30 mA na dobu 200 ms.

2.2. Montaz spiraly na čistenie potrubi do bubna na spiralu (10)

Ak sa montuje nová špirála na čistenie potrubí, musí sa táto špirála cca 50 mm pred zadným koncom špirály zalomit' o cca 45° a následne zasunút' cez otvorené upínacie skľučovadlo (5) / prevodovku posúvacieho systému11) do bubna na špirálu (10) tak, aby sa špirála na čistenie potrubí – pri pohľade cez otvor na čelnej strane bubna na špirálu (10) – navljala v smere hodinových ručičiel Špirálu na čistenie potrubí zasuňte natofko, aby kužeľovitá hlavica (6) vyčnie vala cca 200 mm z upínacieho skľučovadla (5) / prevodovky posúvacieho systému (11).

3. Prevádzka

3.1. Prevádzka REMS Mini-Cobra A

UPOZORNENIE

Elektrický prístroj na čistenie potrubí obsluhujte iba obidvomí rukami, vždy bezpečne uchopte rukováť posuvu (1) a rukováľ so spínačom (2) Památajte na reakčný moment hnacieho mechanizmu, ktorý sa prenáša na bubon na špirálu (10) pri zapnutí a vypnutí! Prednostne spušťajte elektrický prístroj na čistenie potrubí s použitím nízkych otáčok a podľa potreby otáčky pomaly zvyšujte.

Špirálu na čistenie potrubí ∅ 8 mm, alebo ∅ 10 mm, vytiahnite cca 150 mm. Pri špirále na čistenie potrubí s ∅ 8 mm nastavte rukováť posuvu (1) až na doraz, pri špirále na čistenie potrubí s ∅ 10 mm až pokial' nevznikne odpor a následne o cca jednu d'alšiu otáčku. Na zavedenie špirály na čistenie potrubí do potrubia prestavte prepínač smeru otáčania (3) na šípku v smere bubna na špirálu (10). Smer šípky zodpovedá smeru presúvania špirály na čistenie potrubí. Nastavovacím kolieskom na bezpečnostnom spínači (4) sa dajú obmedziť otáčky od najnižšieho stupňa A až po najvyšší stupeň F. Bezpečnostný spínač (4) mierne stlačte, aby sa bubon na špirálu (10) otáčal, následne pomaly zvyšujte otáčky podľa potreby. Ak špirála na čistenie potrubí natrafi na odpor, je potrebné prípadne znížiť otáčky alebo vypnúť elektrický prístroj na čistenie potrubí, nastavit' prepínač smeru otáčania (3) na šípku v smere rukováti so spínačom (2), aby bolo možné obrátiť smer posúvania. Po odstránení upchatia vypnite elektrický prístroj na čistenie potrubí, nastavte prepínač smeru otáčania (3) na šípku v smere rukováti so spínačom (2), aby bolo možné vybrat' špirálu na čistenie potrubí z potrubia. Približne 200 mm pred tým, než dosiahne kužeľovitá hlavica (6) úroveň prevodovky posúvacieho systému (11), sa musí elektrický prístroj na čistenie potrubí vypnúť. Po úspešnej čistiacej práci je na transport potrebné uvoľniť rukováť posuvu (1) a posunúť špirálu na čistenie potrubí dozadu rukou do bubna na špirálu (10), až krátko pred doraz kužeľovitej hlavice (6) na prevodovke posúvacieho systému (11).

⚠ UPOZORNENIE

Pri priliš veľkom odstupe medzi koncom rúrky / odpadu a prevodovkou posuvu (11) môže čistiaca špirála vytvárať slučky a zmietat’ sa (nebezpečenstvo pora nenia)!

OZNÁMENIE

Špirálu na čis tenie potrubí zasůvajte pri procese čistenia do vnútra potrubia iba dovtedy, kým nezostanů aspoň 2 vinutia v bubne na špirálu (10). Ak sa špirála na čistenie potrubí vysunie ešte viac, nebude možný jej návrat pôsobení sily motora. Špirála na čistenie potrubí sa vtedy musí ručne zasunút' naspát' do bubna na špirálu (10) tak, aby v nom boli cca 2 vinutia. Potom bude spätn chod špirály fungovať opat' automaticky

Vytvarovaná kuželovitá hlavica (6) na špirále na čistenie potrubí sa v žiadnom prípade nesmie dostať do prev odovky posúvacieho systému (11), pretože v opačnom prípade dôjde k poškodeniu špirály na čistenie potrubí.

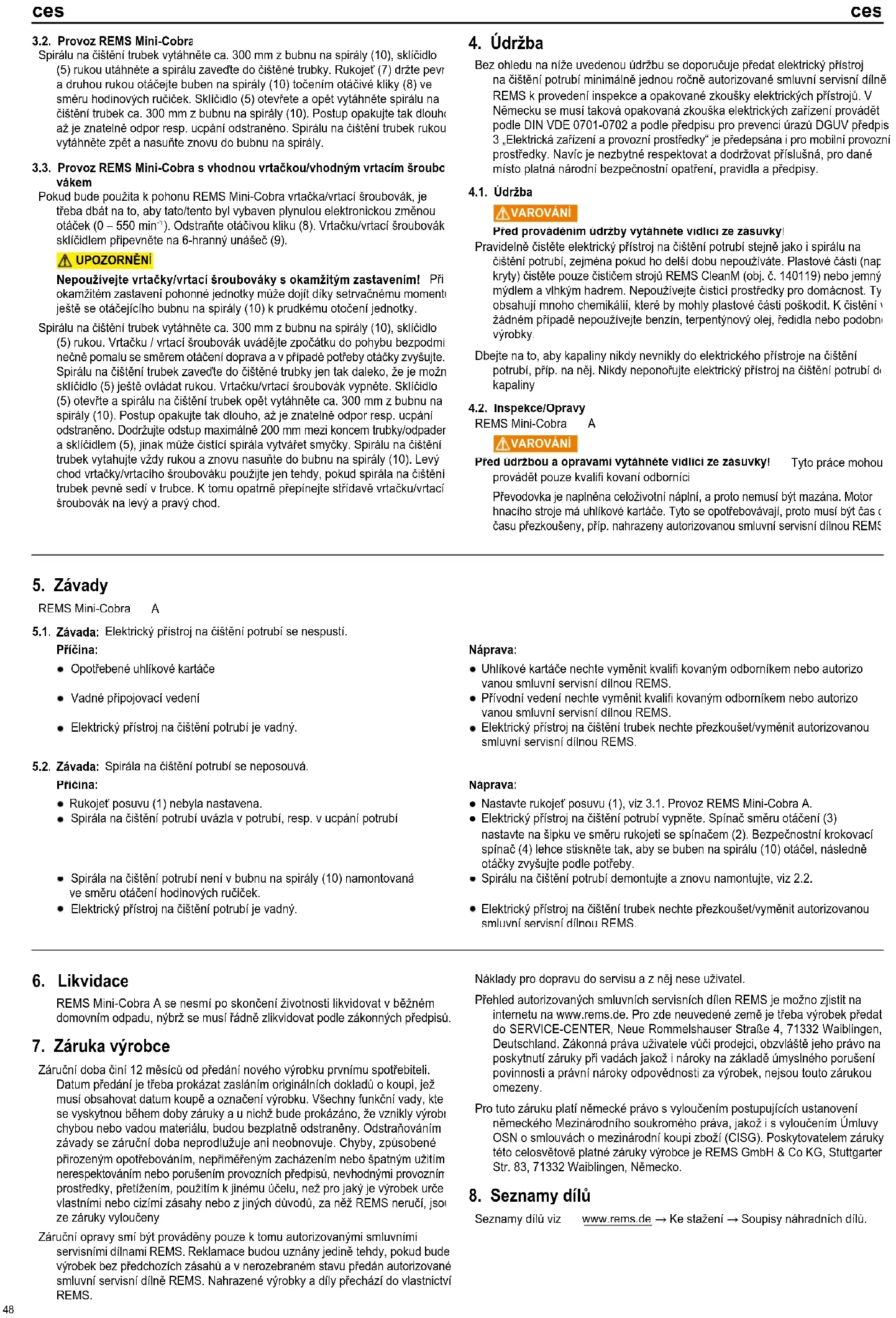

3.2. Prevádzka REMS Mini-Cobra

3.3. Prevádzka REMS Mini-Cobra s vhodnou vřtačkou / vhodným vřtacím skrutkovacom

Ak bude použitá na pohon REMS Mini-Cobra vřtačka / vřtací skrutkovač, je potrebné dbať na to, aby táto / tento bol vybavený plynulou elektronickou zmenou otačok (0 – 550 mir ^-1 ). Odstránte otačavú kluku (8). Vrtačku / vřtací skrutkovač sklučovadlom pripevnite na 6-hranný unášač (9).

UPOZORNENIE

Nepouživajte vrtacky / vrtacie skrutkovače s okamžitym zastavenim! Pri okamžitom zastavení hnacieho mechanizmu môže dôjst k pretočeniu vplyvor momentu zotrvačnosti bubna na špirálu (10), ktorý sa ešte točí.

Špirálu na čistenie rúrok vytiahnite ca. 300 mm z bubna na špirály (10), skľučovadlo (5) rukou. Vřtačku / vřtací skrutkovač uvádzajte do pohybu bezpodmi nečne pomáva a s aplikovaním smeru otáčania doprava a až následne otáčky, zvýšte podľa potreby. Špirálu na čistenie rúrok zavedťe do čistenej rúrky len tak ďaleko, že je možné skľučovadlo (5) ešte ovládať rukou. Vřtačku / vřtací skrutkovač vypnite. Skľučovadlo (5) otvorte a špirálu na čistenie rúrok opäť vytiahnite ca. 300 mm z bubna na špirály (10). Postup opakujte tak dlho, až je znatel’ne odpor resp. upchatie odstránené. Dodržiavajte odstup maximálne 200 mm medzi koncom rúrky / odpadom a skľučovadlom (5), inak môže čistiaš špirála vytvárať slučky. Špirálu na čistenie rúrok vytahujte vždy rukou a znov nasuňte do bubna na špirály (10). L’avý chod vřtačky / vrtacieho skrutkovača

Bez vplyvu na d'alej uvádzanú údržbu sa odporůča, aby bol elektrický prístroj na čistenie potrubí minimálne raz ročne zaslaný autorizovanému zmluvnému stredisku pre služby zákazníkom spoločnosti REMS na účely inšpekcie a opakovanej kontroly elektrických zariadení. V Nemecku treba takúto opakovanú kontrolu elektrických zariadení vykonávať podľa normy DIN VDE 0701-0702 a podľa predpisu na zabránenie vzníku nehôd DGUV – predpis 3 „Elektrické zariadenia a prevádzkové prostriedky“ je predpísaná aj pre prenosné elektrické prevádzkové prostriedky. Okrem toho je potrebné rešpektovať a dodržiavať národné bezpečnostné ustanovenia, pravidlá a predpisy vždy platné pre miesto použitia.

4.1. Údržba

VAROVANIE

Elektrický prístroj na čistenie potrubí, ako aj špirálu na čistenie potrubí pravidelne čistite, najmä ak sa nebude dlhší čas používať. Plastové časti (napriklad kryt čistite iba s použitím čističa strojov REMS CleanM (číslo výrobku 140119) aleš s použitím jemného mydla a vlhkej handry. Nepoužívajte žiadne čističe určen na použitie v domácnosti. Tieto prípravky obsahujú množstvo chemikálií, ktor by mohli poškodít plastové časti. Na čistenie v žiadnom prípade nepoužívajte benzín, terpentínový olej, riedidlo alebo podobné výrobky

Dbajte na to, aby sa do vnútra elektrického prístroja na čistenie potrubí alebo na prístroj nikdy nedostali kvapaliny. Elektrický prístroj na čistenie potrubí nikde neponárajte do kvapaliny

4.2. Inšpekcia/Opravy

REMS Mini-Cobra A

VAROVANIE

Pred údržbou a opravami vytiahnite vidlicu zo zásuvky! Tieto práce môžu vykonávať iba kvalifi kovaní odborníci

Prevodovka funguje s mazaním trvalým tukovým mazivom a nie je preto potrebné ju premazávať. Motor hnacieho mechanizmu využíva uhlíkové kefky. Tie sa opotrebovávajú a preto ich musí občas skontrolovať a prípadne vymenit kval fi kovaný odborný personal alebo autorizované zmluvné stredisko pre služby zákazníkom spoločnosti REMS.

5. Porucha

REMS Mini-Cobra A

5.1. Porucha: Elektrický prístroj na čistenie potrubí sa nerozbehne.

Príčina

• Opotrebované uhlíkové kefky.
• Pripájacie vedenie je poškodené
• Elektrický prístroj na čistenie potrubí je poškodený

5.2. Porucha: Žiadny posuv špirály na čistenie potrubí.

Príčina

• Rukoväť posuvu (1) nebola nastavená.
- Špirála na čistenie potrubí sa zastaví v potrubí alebo v predmete upchávajúcom potrubie

• Špirála na čistenie potrubí nie je namontovaná do bubna na špirálu (10) v smere hodinových ručičiek
• Elektrický prístroj na čistenie potrubí je poškodený

Náprava:

• Uhlíkové kefy nechajte vymenit kvalifi kovaným odborníkom alebo autorizovanou zmluvnou servisnou dielňou RFMS
• Prívodné vedenie nechajte vymeniť kvalifi kovaným odborníkom alebc autorizovanou zmluvnou servisnou dielňou REMS.
• Elektrický prístroj na čistenie rúrok nechajte preskúšať / vymenit'autorizovanou zmluvnou servisnou dielňou REMS.

Náprava:

• Nastavte rukovat posuvu (1), pozrite si časť 3.1. Prevádzka REMS Mini-Cobra A.
• Vypnite elektrický prístroj na čistenie potrubí. Nastavte prepínač smeru otáčania (3) na šípku v smere rukováti so spínačom (2). Bezpečnostný spínač (4) mierne stlačte, aby sa bubon na špirálu (10) otáčal, následne pomaly zvyšujte otáčky podľa potreby.
• Demontujte špirálu na čistenie potrubí a namontujte ju nanovo, pozrite si bod 2.2.
• Elektrický prístroj na čistenie rúrok nechajte preskúšať / vymenit'autorizovanou zmluvnou servisnou dielňou REMS.

6. Likvidácia

REMS Mini-Cobra A sa po ukončení jeho používania nesmie vyhodit do odpadu z domácnosti, ale musí sa zlikvidovať riadnym spôsobom, podľa zákonných predpisov.

7. Záruka výrobcu

Záručná doba je 12 mesiacov od predania nového výrobku prvému spotrebi- telovi. Dátum predania je treba preukázat' zaslaním originálnych dokladov o kúpe, ktoré musia obsahovať dátum zakúpenia a označenia výrobku. Všetky funkčné závady, ktoré sa vyskytnú behom doby záruky a u których bude preu kázané, že vznikli výrobnou chybou alebo vadou materiálu, budú bezplatne odstránené. Odstraňovaním závady sa záručná doba nepredlžuje ani neobnc vuje. Chyby, spôsobené prirodzeným opotrebovaním, neprimeraným zachádzanlí alebo nesprávnym používaním, nerešpektovaním alebo porušením prevádz- kových predpisov, nevhodnými prevádzkovými prostriedkami, preťažením, použitím k iněmu účelu, ako je výrobok určený, vlastnými alebo cudzími zásahr alebo z iných dôvodov, za ktoré REMS neručí, sú zo záruky vylúčené

Záručné opravy smů byt' prevádzané iba k tomu autorizovanými zmluvnými servisnými dielňami REMS Reklamácie budů uznané jedine vtedy, pokial' bude výrobok bez prechádzajúcich zásahov a v nerozobranom stave odovzdaný autorizovanej zmluvnej servisnej dielni REMS. Nahradené výrobky a diely prechádzajú do vlastníctva REMS.

Náklady na dopravu do servisu a z neho znáša užívateľ.

Prehľad autorizovaných zmluvných servisných dielní REMS je možné zistiť na internete na www.rems.de. Pre tu neuvedené krajiny treba výrobok odovzdat do SERVICE-CENTER, Neue Rommelshauser Straße 4, 71332 Waiblingen, Deutschland. Zákonné práva užívateľa voči predajcovi, obzvlášť jeho právo na poskytnutie záruky pri vadách ako aj nároky na základe úmyselného porušenia povinnosti a právne nároky zodpovednosti za výrobok, nie sú touto zárukou obmedzené.

Pre túto záruku platí nemecké právo s vylúčením postupujúcich ustanovení nemeckého Medzinárodného súkromného práva, ako aj s vylúčením Dohovoru OSN o zmluvách o medzinárodnej kúpe tovaru (CISG). Poskytovateľom záruky tejto celosvetovo platnej záruky výrobcu je REMS GmbH & Co KG, Stuttgarter Str. 83, 71332 Waiblingen, Nemecko.

8. Zoznam dielov

Zoznamy dielov pozri www.rems.de → Na stiahnutie → Zoznamy dielov

Prehlasujeme s výhradnou zodpovednosťou, že v bode „Technické údaje“ popísaný výrobok zodpovedá nižšie uvedeným normám podľa ustanovení smerníc 2011/65/EU 2006/42/EC, 2014/30/EL, 2011/65/EU, 2015/863/EU.
