BEDIENUNGSANLEITUNG Mini-Cobra A REMS

deu Betriebsanleitung

REMS GmbH & Co KG Maschinen- und Werkzeugfabrik Stuttgarter Straße 83 71332 Waiblingen Deutschland Telefon [phone] Telefax [phone] www.rems.de REMS Mini-Cobra

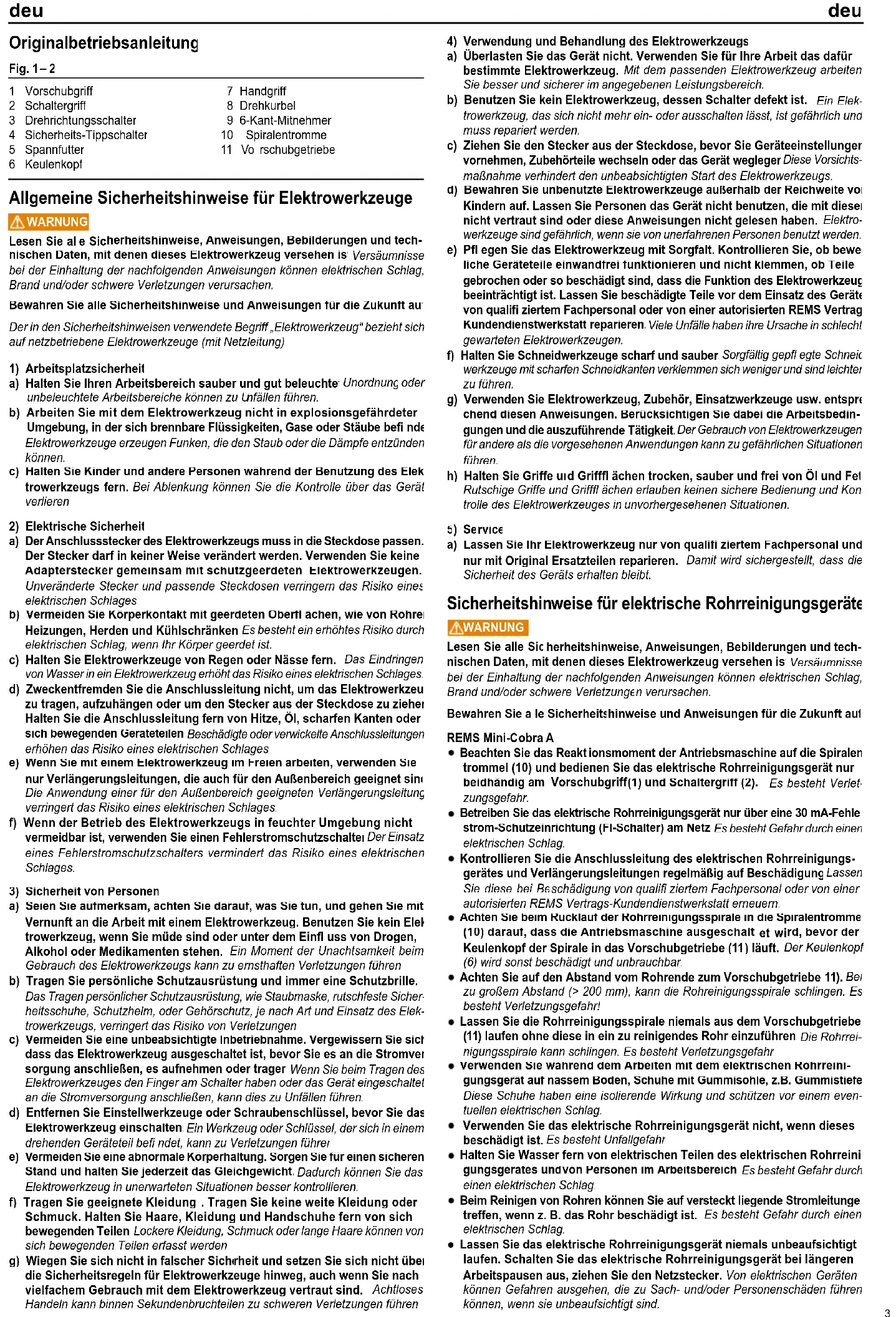

6deu deu Originalbetriebsanleitung Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG WARNUNG

Lesen Sie all e Sic herheitshinweise, Anweisungen, Bebilderungen und tech- nischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu U nfällen führen. b) Arbeiten Sie mi t dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befi nden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elek- trowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberfl ächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elek- trowerkzeug, wenn Sie müde sind oder unter dem Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicher- heitsschuhe, Schutzhelm, oder Gehörschutz, je nach Art und Einsatz des Elek- trowerkzeugs, verringert das Risiko von Verletzungen. c) Ver meiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromver- sorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befi ndet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung . Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wiegen Sie sich nicht in falscher Siche rheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elek- trowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichts- maßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektro- werkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pfl egen Sie das Elektrowerkzeug mit Sorgfalt. Kontrollieren Sie, ob beweg- liche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes von qualifi ziertem Fachpersonal oder von einer autorisierten REMS Vertrags- Kundendienstwerkstatt reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepfl egte Schneid- werkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entspre- chend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedin- gungen und die au szuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe un d Grifffl ächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifffl ächen erlauben keinen sichere Bedienung und Kon - trolle des Elektrowerkzeuges in unvorhergesehenen Situationen.

) Se rvice a) Lassen Sie Ihr Elektrowerkzeug nur von qualifi ziertem Fachpersonal und nur mit Original Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt. Sicherheitshin weise für elektrische Rohrreinigungsgeräte WARNUNG WARNUNG

Lesen Sie alle Sic herheitshinweise, Anweisungen, Bebilderungen und tech- nischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzunge n verursachen. Bewahren Sie al le Sicherheits hinweise und Anweisungen für die Zukunft auf. REMS Mini-C obra

Beachten Sie das Reakt ionsmoment der Antriebsmaschine auf die Spiralen- trommel (10) und bedienen Sie das elektrische Rohrreinigungsgerät nur beidhändig am Vorschubgriff (1) und Schaltergriff (2). Vorschubgriff (1) und Schaltergriff (2). Vorschubgriff Es besteht Verlet- zungsgefahr.

Betreiben Sie das elektrische Rohrreinigungsgerät nur über eine 30 mA-Fehler- strom-Schutzeinrichtung (FI-Schalter) am Netz. Es besteht Gefahr durch einen elektrischen Schlag.

Kontrollieren Sie die Anschlussleitung des elektrischen Rohrreinigungs- gerätes und Verlängerungsleitungen regelmäßig auf Beschädigung. Lassen Sie diese bei Be schädigung von qualifi ziertem Fachpersonal oder von einer autorisierten REMS Vertrags-Kundendienstwerkstatt erneuern.

Achten Sie beim Rücklauf der Rohrreinigungsspirale in die Spiralentrommel (10) darauf, dass die Antriebsmaschine ausgeschalt et wi rd, bevor der Keulenkopf der Spirale in das Vorschubgetriebe (

) läuft. Der Keulenkopf (6) wird sonst beschädigt und unbrauchbar.

Achten Sie auf den Abstand vom Rohrende zum Vorschubgetriebe (

Bei zu großem Abstand (> 200 mm), kann die Rohreinigungsspirale schlingen. Es besteht Verletzungsgefahr!

Lassen Sie die Rohrreinigungsspirale niemals aus dem Vorschubgetriebe

) laufen ohne diese in ein zu reinigendes Rohr einzuführen. Die Rohrrei- nigungsspirale kann schlingen. Es besteht Verletzungsgefahr.

Verwenden Sie während dem Arbeiten mit dem elektrischen Rohrreini- gungsgerät auf nassem Boden, Schuhe mit Gummisohle, z.B. Gummistiefel. Diese Schuhe haben eine isolierende Wirkung und schützen vor einem even- tuellen elektrischen Schlag.

Verwenden Sie das elektrische Rohrreinigungsgerät nicht, wenn dieses beschädigt ist. Es besteht Unfallgefahr.

Halten Sie Wasser fern von elektrischen Teilen des elektrischen Rohrreini- gungsgerätes und von Personen im Arbeitsbereich. Es besteht Gefahr durch einen elektrischen Schlag.

Beim Reinigen von Rohren können Sie auf versteckt liegende Stromleitungen treffen, wenn z. B. das Rohr beschädigt ist. Es besteht Gefahr durch einen elektrischen Schlag.

Lassen Sie das elektrische Rohrreinigungsgerät niemals unbeaufsichtigt laufen. Schalten Sie das elektrische Rohrreinigungsgerät bei längeren Arbeitspausen aus, ziehen Sie den Netzstecker. Von elektrischen Geräten können Gefahren ausgehen, die zu Sach- und/oder Personenschäden führen können, wenn sie unbeaufsichtigt sind. Fig. 1 – 2

Vorschubgriff 2 Schaltergriff 3 Drehrichtungsschalter 4 Sicherheits-Tippschalter 5 Spannfutter 6 Keulenkopf 7 Handgriff 8 Drehkurbel 9 6-Kant-Mitnehmer 10 Spiralentrommel 11 Vo rschubgetriebe 3deu deu

Kinder und Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das elektrische Rohrreinigungsgerät sicher zu bedienen, dürfen dieses elektrische Rohrreinigungsgerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.

Halten S ie Personen fern von Ihrem Arbeitsbereich. Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.

Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf. Unbenutzte Elektro- werkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

Verwenden Sie keine leistungsschwachen Elektrowerkzeuge für schwere Arbeiten. Es besteht Verletzungsgefahr.

Verwenden Sie nur zugelassene und entsprechend gekennzeichnete Verlän- gerungsleitungen mit ausreichendem Leitungsquerschnitt. Verwenden Sie Verlängerungsleitungen bis zu einer Länge von 10 m mit Leitungsquerschnitt 1,5 mm², von 10 – 30 m mit Leitungsquerschnitt von 2,5 mm²

1,5 mm², von 10 – 30 m mit Leitungsquerschnitt von 2,5 mm².1,5 mm², von 10 – 30 m mit Leitungsquerschnitt von 2,5 mm² REM S Mini-Cobra ● Entfernen Sie vor dem Betrieb des Rohrreinigungsgerätes mit Bohrmaschine/ Bohrschrauber die Drehkurbel (8). Es besteht Verletzungsgefahr.

Verwenden Sie ausschließlich geeignete Bohrmaschinen/Bohrschrauber mit elektronischer Drehzahlregulierung und beachten Sie die Betriebsan- leitung der Bohrmaschine/des Bohrschraubers. Es besteht Verletzungsgefahr.

Verwenden/arretieren Sie niemals den Feststellknopf des Ein-/Ausschalters der Bohrmaschine/des Bohrschraubers. Es besteht Verletzungsgefahr.

Beachten Sie das Reaktionsmoment der Antriebsmaschine auf die Spiralen- trommel (10) und bedienen Sie das Rohrreinigungsgerät nur beidhändig am Handgriff (7) und Schaltergriff (2) der Bohrmaschine / des Bohrschraubers. Es besteht Verletzungsgefahr.

Achten Sie auf den Abstand vom Rohrende zum Spannfutter. Bei zu großem Abstand (> 200 mm), kann die Rohreinigungsspirale schlingen. Es besteht Verletzungsgefahr!

Verwenden Sie keine Antriebsmaschinen mit Schnellstopp. Bei sofortigem Stillsetzen der Antriebsmaschine kann diese durch das Schwungmoment der noch laufenden Spiralentrommel (10) umschlagen. Symbolerklärung WARNUNG WARNUNG

Gefährdung mit einem mittleren Risikograd, die bei Nichtbe- achtung d en Tod oder schwere Verletzungen (irreversibel) zur Folge haben könnte. VORSICHT VORSICHT Gefährdung mit einem niedrigen Risikograd, die bei Nichtbe- achtung mäßige Verletzungen (reversibel) zur Folge haben könnte. HINWEIS HINWEIS Sachschaden, k ein Sicherheitshinweis! Keine Verletzungsgefahr. Vor Inbetriebnahme Betriebsanleitung lesen Elektrowerkzeug entspricht der Schutzklasse II Umweltfreundliche Entsorgung CE-Konformitätskennzeichnung

Bestimmungsgemäße Verwendung WARNUNG WARNUNG

sind bestimmt zum Entfernen von A sind bestimmt zum Entfernen von A Rohrverstopfungen z. B. in Küche, Bad und Toilette. Alle anderen Verwendungen sind nicht bestimmungsgemäß und daher nicht zulässig. 1.1. Lieferumfang REMS Mini-Cobra: Rohrreinigungsgerät, Rohrreinigungsspirale Ø 8 mm, Betriebsanleitung. REMS Mini-Cobra

: Elektrisches Rohrreinigungsgerät, Rohrreinigungs- spirale mit Seele Ø 8 mm, Betriebsanleitung. 1.2. Artikelnummern REMS Mini-Cobra Rohrreinigungsgerät für Hand- und Elektroantrieb 170010 REMS Mini-Cobra

Elektrisches Rohrreinigungsgerät A Elektrisches Rohrreinigungsgerät A

Rohrreinigungsspirale Ø 8 mm × 7,5 m (REMS Mini-Cobra) 170200 Rohrreinigungsspirale mit Seele Ø 8 mm × 7,5 m 170201 Rohrreinigungsspirale Ø 10 mm × 10 m 170205 Stahlblechkasten mit Einlage 185058 REMS CleanM 140119 1.3. Arbeitsbereich REMS Mini-Cobra, REMS Mini-Cobra

Beseitigung von Rohrverstopfungen, z. B. in Küche, Bad, Toilette, für Rohre Ø 20 – 50 (75) mm 1.4. Elektrische Daten REMS Mini-Cobra

230 V, 50 – 60 Hz, 630 W, 2,7 A; schutzisoliert, funkentstört Drehzahl elektronisch steuerbar 0 – 950 min

1.5. Abmessungen REMS Mini-Cobra

1.6. Gewicht REMS Mini-Cobra

Arbeitsplatzbezogener Emissionswert L

Gewichteter Effektivwert der Beschleunigung 2,5 m/s² Unsicherheit K = 1,5 m/s² Der angegebene Schwingungsemissionswert wurde nach einem genormten Prüfverfahren gemessen und kann zum Vergleich mit einem anderen Gerät verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. VORSICHT VORSICHT

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Gerätes von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Gerät verwendet wird. In Abhängigkeit von den tatsächlichen Benutzungsbedingungen (Aussetzbetrie b) kann es erforderlich sein, Sicher- heitsmaßnahmen zum Schutz der Bedienperson festzulegen.

2.1. Elektrischer Anschluss WARNUNG WARNUNG Netzspannung beachten! Vor Anschluss des Elektrowerkzeuges prüfen, ob die auf dem Leistungsschild angegebene Spannung der Netzspannung entspricht. Auf Baustellen, in feuchter Umgebung, in Innen- und Außenbereichen oder bei vergleichbaren Aufstellarten, das Elektrowerkzeug nur über einen Fehlerstrom- Schutzschalter (FI-Schalter) am Netz betreiben, der die Energiezufuhr unterbricht, sobald der Ableitstrom zur Erde 30 mA für 200 ms überschreitet. 2.2. Rohrreinigungsspirale in Spiralentrommel (10) montieren Wird eine neue Rohrreinigungsspirale montiert, muss diese ca. 50 mm vor dem hinteren Spiralenende ca. 45° abgeknickt und anschließend durch das geöffnete Spannfutter (5) / Vorschubgetriebe (

) so in die Spiralentrommel (10) einge- schoben werden, dass sich die Rohrreinigungsspirale durch die stirnseitige Öffnung der Spiralentrommel (10) gesehen im Urzeigersinn aufwickelt. Rohr- reinigungsspirale soweit einschieben bis der Keulenkopf (6) ca. 200 mm aus dem Spannfutter (5) / Vorschubgetriebe (

3.1. Betrieb REMS Mini-Cobra A (Fig. 1) VORSICHT VORSICHT

Elektrisches Rohrreinigungsgerät nur b eidhändig bedienen, immer Vorschub- griff

griff (1griff ) und Schaltergriff (2) sicher umfassen. Reaktionsmoment der Antriebs- maschine auf die Spiralentrommel (10) beim Ein- und Ausschalten beachten! Vorzugsweise das elektrische Rohrreinigungsgerät mit geringer Drehzahl starten und nach Bedarf langsam erhöhen. Rohrreinigungsspirale Ø 8 mm, bzw. Ø 10 mm, ca. 150 mm herausziehen. Bei Rohrreinigungsspirale Ø 8 mm Vorschubgriff (1) bis zum Anschlag zustellen, Vorschubgriff (1) bis zum Anschlag zustellen, Vorschubgriff bei Rohrreinigungsspirale Ø 10 mm bis ein Widerstand auftritt und anschließend ca. eine weitere Umdrehung zustellen. Drehrichtungsschalter (3) auf Pfeil in Richtung Spiralentrommel (10) stellen um die Rohrreinigungsspirale ins Rohr hinein zu fördern. Die Pfeilrichtung entspricht der Förderrichtung der Rohrrei- nigungsspirale. Mit dem Stellrad am Sicherheits-Tippschalter (4) kann die Drehzahl von der geringsten Stufe A zur höchsten Stufe F begrenzt werden. Sicherheits-Tippschalter (4) leicht drücken, so dass sich die Spiralentrommel (10) dreht, anschließend die Drehzahl je nach Bedarf langsam erhöhen. Trifft die Rohrreinigungsspirale auf einen Widerstand, muss die Drehzahl ggf. abge- senkt bzw. das elektrische Rohrreinigungsgerät ausgeschaltet werden, den Drehrichtungsschalter (3) auf Pfeil in Richtung Schaltergriff (2) stellen damit Vorschubrichtung reversiert werden kann . Nach Beseitigung der Verstopfung das elektrische Rohrreinigungsgerät ausschalten, den Drehrichtungsschalter (3) auf Pfeil in Richtung Schaltergriff (2) stellen, um die Rohrreinigungsspirale aus dem Rohr heraus zu fördern. Ca. 200 mm bevor der Keulenkopf (6) das Vorschubgetriebe (11) erreicht, muss das elektrische Rohrreinigungsgerät ausgeschaltet werden. Nach erfolgter Reinigungsarbeit ist zum Transport der Vorschubgriff (1) zu lösen und die Rohrreinigungsspirale von Hand in die Vorschubgriff (1) zu lösen und die Rohrreinigungsspirale von Hand in die Vorschubgriff Spiralentrommel (10) bis kurz vor Anschlag des Keulenkopfes (6) am Vorschub- getriebe (

) zurückzuschieben. 4deu deu VORSICHT VORSICHT

Bei zu großem Abstand zwischen Rohrende/Abfl uss und Vorschubgetriebe (

kann die Rohreinigungsspirale schlingen (Verletzungsgefahr)! HINWEIS HINWEIS

Die Rohrreinigungsspirale beim Reinigungsvorgang nur soweit ins Rohr hinein fördern, bis mindestens 2 Windungen in der Spiralentrommel (10) verbleiben. Wird die Rohrreinigungsspirale weiter vorgeschoben, kann deren Rücklauf nicht mehr durch Motorkraft erfolgen. Die Rohrreinigungsspirale muss dann ca. 2 Windungen von Hand in die Spiralentrommel (10) zurückgeschoben werden. Anschließend funktioniert der Rücklauf wieder automatisch. Der an die Rohrreinigungsspirale angeformte Keulenkopf (6) darf keinesfalls in das Vorschubgetriebe (

) gelangen, da sonst die Rohrreinigungsspirale beschädigt wird. 3.2. Betrieb REMS Mini-Cobra Rohrreinigungsspirale ca. 300 mm aus der Spiralentrommel (10) herausziehen, Spannfutter (5) mit der Hand festziehen und Spirale in das zu reinigende Rohr einführen. Handgriff (7) festhalten und mit der andern Hand durch Drehen der Drehkurbel (8) die Spiralentrommel (10) im Uhrzeigersinn drehen. Rohrreini- gungsspirale nur so weit in das zu reinigende Rohr einführen, dass das Spannfutter (5) noch mit der Hand betätigt werden kann. Spannfutter (5) öffnen und Rohrreinigungsspirale wiederum ca. 300 mm aus der Spiralentrommel (10) herausziehen. Vorgang solange wiederholen bis Widerstand spürbar bzw. die Verstopfung beseitigt ist. Rohrreinigungsspirale von Hand zurückziehen und wieder in die Spiralentrommel schieben. 3.3. Betrieb REMS Mini-Cobra mit geeigneter Bohrmaschine/geeignetem Bohrschrauber Wird zum Antrieb der REMS Mini-Cobra eine Bohrmaschine/ein Bohrschrauber benutzt, ist darauf zu achten, dass diese/dieser mit einer elektronisch stufenlosen Drehzahlsteuerung (0 – 550 min

) ausgestattet sind. Drehkurbel (8) entfernen. Bohrmaschine/Bohrschrauber mit Bohrfutter an 6-Kant-Mitnehmer (9) anschließen. VORSICHT VORSICHT

Keine Bohrmaschine/keinen Bohrschrauber mit Schnellstopp verwenden! Bei sofortigem Stillsetzen der Antriebsmaschine kann diese durch das Schwung- moment der noch laufenden Spiralentrommel (10) umschlagen. Rohrreinigungsspirale ca. 300 mm aus der Spiralentrommel (10) herausziehen, Spannfutter (5) mit der Hand festziehen. Bohrmaschine/Bohrschrauber unbe- dingt langsam beginnend rechtsdrehend in Bewegung setzen und Drehzahl nach Bedarf erhöhen. Rohrreinigungsspirale nur so weit in das zu reinigende Rohr einführen, dass das Spannfutter (5) noch mit der Hand betätigt werden kann. Bohrmaschine/Bohrschrauber ausschalten. Spannfutter (5) öffnen und Rohrreinigungsspirale wiederum ca. 300 mm aus der Spiralentrommel (10) herausziehen. Vorgang solange wiederholen, bis Widerstand spürbar bzw. die Verstopfung beseitigt ist. Abstand von maximal 200 mm zwischen Rohrende/ Abfl uss und Spannfutter (5) einhalten, da sonst die Rohrreinigungsspirale schlingen kann. Rohrreinigungsspirale immer von Hand zurückziehen und wieder in die Spiralentrommel (10) schieben. Linkslauf der Bohrmaschine/ Bohrschrauber nur verwenden, wenn Rohrreinigungsspirale im Rohr festsitzt. Hierzu Bohrmaschine/Bohrschrauber vorsichtig wechselweise von Rechts- auf Linkslauf schalten.

Unbeschadet der nachstehend genannten Wartung wird empfohlen, das elek- trische Rohrreinigungsgerät mindestens einmal jährlich einer autorisierten REMS Vertrags-Kundendienstwerkstatt zu einer Inspektion und Wiederho- lungsprüfung elektrischer Geräte einzureichen. In Deutschland ist eine solche Wiederholungsprüfung elektrischer Geräte nach DIN VDE 0701-0702 vorzu- nehmen und nach Unfallverhütungsvorschrift DGUV Vorschrift 3 „Elektrische Anlagen und Betriebsmittel“ auch für ortsveränderliche elektrische Betriebs- mittel vorgeschrieben. Darüber hinaus sind die für den Einsatzort jeweils geltenden nationalen Sicherheitsbestimmungen, Regeln und Vorschriften zu beachten und zu befolgen. 4.1. Wartung WARNUNG WARNUNG Vor Wartungsarbeiten Netzstecker ziehen! Elektrisches Rohrreinigungsgerät sowie die Rohrreinigungsspirale regelmäßig reinigen, insbesondere wenn es längere Zeit nicht benutzt wird. Kunststoffteile (z. B. Gehäuse) nur mit Maschinenreiniger REMS CleanM (Art.-Nr. 140119) oder milder Seife und feuchtem Tuch reinigen. Keine Haushaltreiniger verwenden. Diese enthalten vielfach Chemikalien, die Kunststoffteile beschädigen könnten. Keinesfalls Benzin, Terpentinöl, Verdünnung oder ähnliche Produkte zur Reini- gung verwenden. Darauf achten, dass Flüssigkeiten niemals auf bzw. in das Innere des elektri- schen Rohrreinigungsgerätes gelangen können. Das elektrische Rohrreini- gungsgerät niemals in Flüssigkeit tauchen. 4.2. Inspektion/Instandsetzung REMS Mini-Cobra

WARNUNG WARNUNG Vor Instandsetzungs- und Reparaturarbeiten Netzstecker ziehen! Diese Arbeiten dürfen nur von qualifi ziertem Fachpersonal durchgeführt werden. Das Getriebe läuft in einer Dauerfettfüllung und muss deshalb nicht geschmiert werden. Der Motor der Antriebsmaschine hat Kohlebürsten. Diese verschleißen und müssen deshalb von Zeit zu Zeit durch qualifi ziertes Fachpersonal oder durch eine autorisierte REMS Vertrags-Kundendienstwerkstatt geprüft bzw. gewechselt werden.

Störung: Elektrisches Rohrreinigungsgerät läuft nicht an. Ursache: Abhilfe:

Abgenutzte Kohlebürsten.

Kohlebürsten durch qualifi ziertes Fachpersonal oder durch eine autorisierte REMS Vertrags-Kundendienstwerkstatt wechseln lassen.

Anschlussleitung defekt.

Anschlussleitung durch qualifi ziertes Fachpersonal oder durch eine autorisierte REMS Vertrags-Kundendienstwerkstatt wechseln lassen.

Elektrisches Rohrreinigungsgerät defekt.

Elektrisches Rohrreinigungsgerät durch autorisierte REMS Vertrags-Kunden- dienstwerkstatt prüfen/instandsetzen lassen.

Störung: Kein Vorschub der Rohrreinigungsspirale. Ursache: Abhilfe:

Vorschubgriff (1) wurde nicht zugestellt.

Vorschubgriff (1) zustellen, siehe 3.1. Betrieb REMS Mini-Cobra

Rohrreinigungsspirale steckt in Rohr bzw. in Rohrverstopfung fest.

Elektrisches Rohrreinigungsgerät ausschalten. Drehrichtungsschalter (3) auf Pfeil in Richtung Schaltergriff (2) stelle n. Si cherheits-Tippschalter (4) leicht drücken, so dass sich die Spiralentrommel (10) dreht, anschließend die Drehzahl je nach Bedarf langsam erhöh en.

lektrisches Rohrreinigungsgerät defekt.

Elektrisches Rohrreinigungsgerät durch autorisierte REMS Vertrags-Kunden- dienstwerkstatt prüfen/instandsetzen lassen. 5deu deu

darf nach seinem Nutzungsende nicht über den Hausmüll A darf nach seinem Nutzungsende nicht über den Hausmüll A entsorgt werden , sondern muss nach den gesetzlichen Vorschriften ordnungs- gemäß entsorgt werden.

7. Hersteller-Garantie

Die Garantiezeit beträgt 12 Monate nach Übergabe des Neuproduktes an den Erstverwender. Der Zeitpunkt der Übergabe ist durch die Einsendung der Original-Kaufunterlagen nachzuweisen, welche die Angaben des Kaufdatums und der Produktbezeichnung enthalten müssen. Alle innerhalb der Garantiezeit auftretenden Funktionsfehler, die nachweisbar auf Fertigungs- oder Material- fehler zurückzuführen sind, werden kostenlos beseitigt. Durch die Mängelbe- seitigung wird die Garantiezeit für das Produkt weder verlängert noch erneuert. Schäden, die auf natür liche Abnutzung, unsachgemäße Behandlung oder Missbrauch, Missachtung von Betriebsvorschriften, ungeeignete Betriebsmittel, übermäßige Beanspruchung, zweckfremde Verwendung, eigene oder fremde Eingriffe oder andere Gründe, die REMS nicht zu vertreten hat, zurückzuführen sind, sind von der Garantie ausgeschlossen. Garantieleistungen dürfen nur von einer autorisierten REMS Vertrags-Kunden- dienstwerkstatt erbracht werden. Beanstandungen werden nur anerkannt, wenn das Produkt ohne vorherige Eingriffe in unzerlegtem Zustand bei einer auto- risierten REMS Vertrags-Kundendienstwerkstatt eingereicht wird. Ersetzte Produkte und Teile gehen in das Eigentum von REMS über. Die Kosten für die Hin- und Rückfracht trägt der Verwender. Eine Aufstellung der REMS Vertrags-Kundendienstwerkstätten ist im Internet unter www.rems.de abrufbar. Für dort nicht aufgeführte Länder ist das Produkt einzureichen im SERVICE-CENTER, Neue Rommelshauser Straße 4, 71332 Waiblingen, Deutschland. Die gesetzlichen Rechte des Verwenders, insbeson- dere seine Gewährleistungsansprüche bei Mängeln gegenüber dem Verkäufer sowie Ansprüche aufgrund vorsätzlicher Pfl ichtverletzung und produkthaftungs- rechtliche Ansprüche, werden durch diese Garantie nicht eingeschränkt. Für diese Garantie gilt deutsches Recht unter Ausschluss der Verweisungs- vorschriften des deutschen Internationalen Privatrechts sowie unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den interna- tionalen Warenkauf (CISG). Garantiegeber dieser weltweit gültigen Hersteller- garantie ist die REMS GmbH & Co KG, Stuttgarter Str. 83, 71332 Waiblingen, Deutschland.

8. REMS Vertrags-Kundendienstwerkstätten

Firmeneigene Fachwerkstatt für Reparaturen: SERVICE-CENTER Neue Rommelshauser Straße 4 71332 Waiblingen Deutschland Telefon [phone] Telefax (07151) 56808-64 Wir holen Ihre Maschinen und Werkzeuge bei Ihnen ab! Nutzen Sie in der Bundesrepublik Deutschland unseren Abhol- und Bringservice. Einfach anrufen unter Telefon [phone], oder Download des Abhol- auftrages unter www.rems.de

• Kontakt → Kundendienstwerkstätten → Abholauftrag. Im Garantiefall ist dieser Service kostenlos. Oder wenden Sie sich an eine andere autorisierte REMS Vertrags-Kunden- dienstwerkstatt in Ihrer Nähe.

9. Teileverzeichnisse

Teileverzeichnisse siehe www.rems.de

1. Technische gegevens

Gewicht REMS Mini-Cobra

• Downloads → Parts lists. 9091KN032019170140R0000 · Änderungen und Irrtümer vorbehalten. © Copyright

by REMS GmbH & Co KG, Waiblingen. deu EG-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den unten aufgeführten Normen gemäß den Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU , 2011/65/EU, 2015/863/EU übereinstimmt. eng EC Declaration of Conformity We declare under our sole responsibility that the product described under „Technical Data“ is in conformity with the standards below mentioned following the provisions of Directives 2011/65/EU, 2006/42/EC, 2014/30/EU , 2011/65/EU, 2015/863/EU
