RS LED D2 V3 - Détecteur de mouvements STEINEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire intérieur avec détecteur de mouvement HF
Marque	Steinel
Modèle	RS LED D2 V3
Dimensions (L×H×P)	300 × 300 × 65.5 mm
Tension d'alimentation	220-240 V, 50/60 Hz
Puissance absorbée	8.80 W
Flux lumineux	886 lm
Efficacité lumineuse	101 lm/W
Température de couleur	3 000 K (blanc chaud)
Indice de rendu des couleurs (Ra)	82
Durée de vie moyenne (L70B50 à 25°C)	> 60 000 h
Angle de détection	360° avec ouverture angulaire de 160°
Portée (montage à 2.5 m)	2.50 à 8 m (réglable)
Fréquence du détecteur HF	5.8 GHz
Puissance d'émission HF	env. 1 mW
Temporisation	5 s à 15 min (réglable)
Seuil de déclenchement (luminosité)	2 à 2 000 lx (réglable)
Fonction veilleuse	Oui (10 % de puissance, activable/désactivable)
Indice de protection	IP20 (intérieur uniquement)
Classe de protection	II
Température ambiante admissible	-10 °C à +40 °C
Consommation en veille	0.39 W
Matériau	Plastique
Raccordement électrique	3 conducteurs (L, N, PE), domino
Garantie fabricant	3 ans (5 ans pour série XLED home)
Pays de fabrication	Allemagne (Steinel GmbH)

FOIRE AUX QUESTIONS - RS LED D2 V3 STEINEL

Comment installer le détecteur de mouvements RS LED D2 V3 ?

Coupez l'alimentation électrique. Marquez et percez les trous de fixation. Selon le type de câble (encastré ou saillie), suivez les figures 5.3 ou 5.4. Raccordez les conducteurs (L, N, PE) au domino. Ajustez les réglages (temporisation, portée, seuil) avant de fixer le diffuseur. Remettez sous tension. L'appareil effectue un étalonnage de 10 s puis passe en mode détection.

Comment régler la portée du détecteur ?

Utilisez le bouton de réglage de la portée (Fig. 6.1/G). Tournez-le au maximum pour une portée de 8 m, au minimum pour 2.50 m. La portée correspond au diamètre au sol à une hauteur de montage de 2.5 m.

Comment ajuster le seuil de déclenchement (luminosité) ?

Le réglage du seuil (Fig. 6.1/H) se fait progressivement de 2 à 2 000 lx. Tournez le bouton sur le symbole soleil pour un fonctionnement diurne (indépendant de la luminosité), sur le symbole lune pour un fonctionnement nocturne (environ 2 lx). En plein jour, réglez sur le soleil pour tester.

Que faire si le luminaire ne s'allume pas malgré un mouvement ?

Vérifiez le réglage du seuil de déclenchement – s'il est trop élevé (position lune), le détecteur peut ne pas réagir en journée. Assurez-vous que l'interrupteur principal est en position marche. Contrôlez la zone de détection : les mouvements rapides ou de petits objets peuvent ne pas être détectés. Ajustez la portée si nécessaire.

Comment activer la fonction veilleuse ?

Tournez le bouton de veilleuse (Fig. 6.1/E) sur la position marche (symbole veilleuse). La veilleuse allume la lumière à 10 % de puissance dès que le seuil de luminosité est atteint. En cas de mouvement, la lumière passe à 100 % pendant la durée programmée, puis revient en veille. Mettez le bouton sur 0 pour désactiver.

Quelle est la distance minimale à respecter par rapport à un routeur WiFi ?

Lors de l'installation, veillez à respecter une distance d'au moins 3 m entre l'appareil et tout routeur WiFi ou point d'accès pour éviter les interférences avec le capteur HF (5.8 GHz).

Puis-je remplacer la source lumineuse LED ?

Non, la source lumineuse n'est pas remplaçable. Si elle est défectueuse (par exemple brûlée), il faut remplacer l'ensemble du luminaire.

Comment utiliser la fonction de marche forcée ?

Avec un interrupteur principal sur le câble secteur : actionnez l'interrupteur 2 fois (arrêt/marche) rapidement (0.2 à 1 s) pour allumer la lumière en continu pendant 4 heures. Pour désactiver la marche forcée, actionnez l'interrupteur 1 fois (arrêt/marche). L'appareil revient alors en mode détection normal.

Quelle est la durée de vie estimée du produit ?

La durée de vie moyenne calculée est supérieure à 60 000 heures (L70B50 à 25°C). Cela correspond à environ 6.8 ans d'utilisation continue.

Comment bénéficier de la garantie fabricant de 3 ans ?

Conservez la preuve d'achat originale (date et désignation du produit). En cas de défaut, envoyez le produit complet avec la preuve d'achat à votre revendeur ou directement à Steinel France SAS (29 rue des Marlières, 59710 Avelin). La garantie couvre les défauts de matériel ou de fabrication à l'exclusion des pièces d'usure, de l'utilisation incorrecte ou du non-respect des instructions.

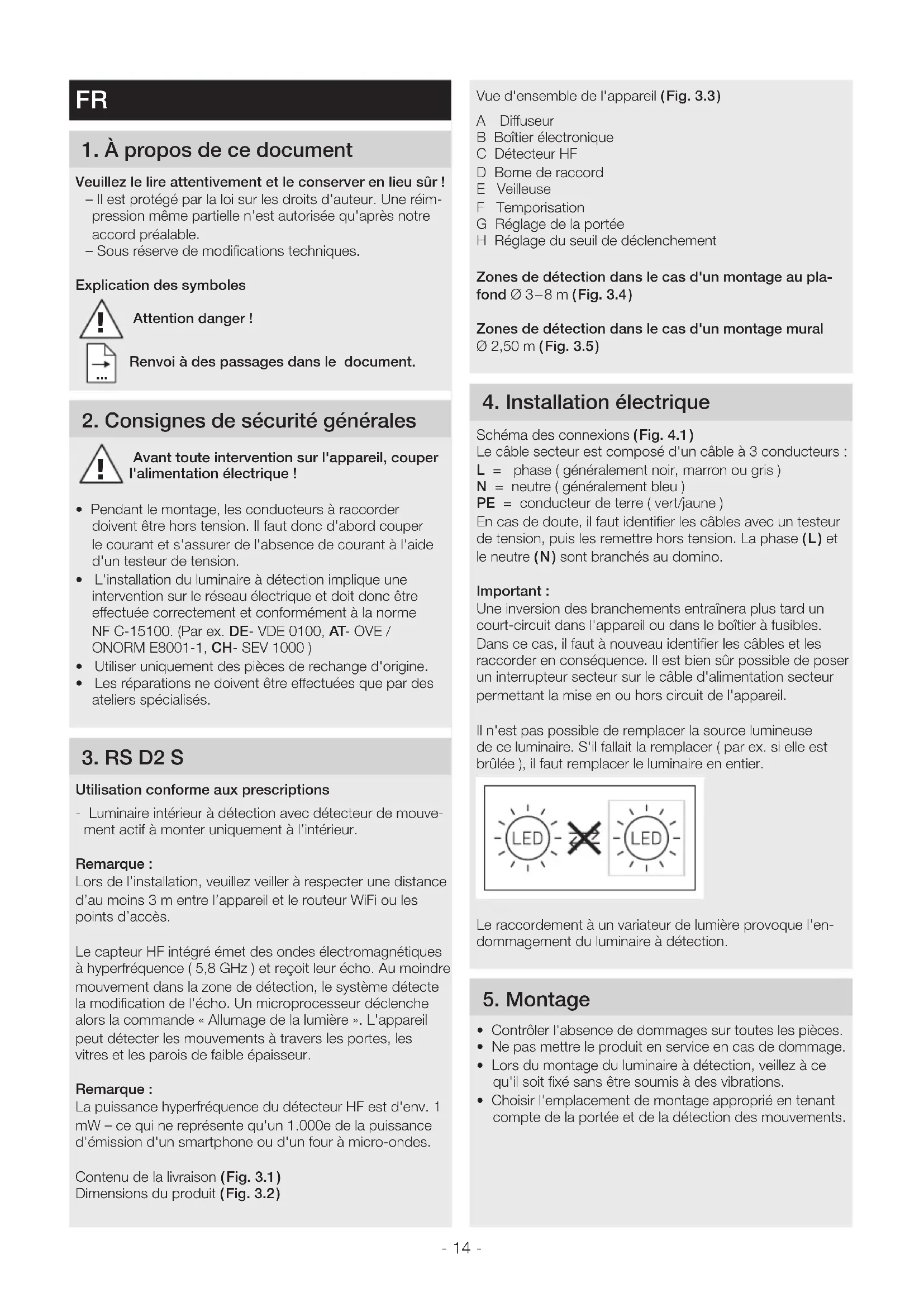

MODE D'EMPLOI RS LED D2 V3 STEINEL

FR. 14 Suivre les instructions ci-après!

NL. 19 Texte passage in achènement!

Veuillez le lire attentivement et le conserver en lieu sûr

• Il est protégé par la loi sur les droits d'auteur. Une réimpression même partielle n'est autorisée qu'après notre accord préalable.
• Sous réserve de modifications techniques.

Explication des symboles

Attention Danger!

Renvoi à des passages dans le document.

Avant toute intervention sur l'appareil, couper l'alimentation électrique!

• Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension. L'installation du luminaire à détection implique une intervention sur le réseau électrique et doit donc être effectuée correctement et conformément à la norme NF C-15100. (Par ex. DE-VDE 0100, AT-OVE/ONORM E8001-1, CH-SEV 1000) Utiliser uniquement des pièces de rechange d'origine.
• Les réparations ne doivent être effectuées que par des ateliers spécialisés.

Utilisation conforme aux prescriptions

• Luminaire intérieur à détection avec détecteur de mouvement actif à monter uniquement à l'intérieur.

Remarque :

Lors de l'installation, veuillez veiller à respecter une distance d'au moins 3 m entre l'appareil et le routeur WiFi ou les points d'accès.

Le capteur HF intégré émet des ondes électromagnétiques à hyperfréquence (5,8 GHz) et reçoit leur écho. Au moindre mouvement dans la zone de détection, le système détecte la modification de l'écho. Un microprocesseur déclenche alors la commande « Allumage de la lumière ». L'appareil peut détecter les mouvements à travers les portes, les vitres et les parois de faible épaisseur.

Remarque :

La puissance hyperfréquence du détecteur HF est d'env. 1 mW - ce qui ne représente qu'un 1.000e de la puissance d'émission d'un smartphone ou d'un four à micro-ondes.

Contenu de la livraison (Fig. 3.1)

Dimensions du produit (Fig. 3.2)

Vue d'ensemble de l'appareil (fig. 3.3)

A Diffuseur B Boîtier électronique C Détecteur HF D Borne de raccord E Veilleuse F Temporisation G Réglage de la portée H Réglage du seuil de déclenchement

4. Installation électrode

Le câble secteur est composé d'un câble à 3 conducteurs :

L = phase (généralement noir, marron ou gris)

N = neutre (généralement bleu)

PE = conducteur de terre (vert/jaune)

En cas de doute, il faut identifier les câbles avec un testeur de tension, puis les remettre hors tension. La phase (L) et le neutre (N) sont branchés au domino.

Important :

Une inversion des branchements entraînera plus tard un court-circuit dans l'appareil ou dans le boîtier à fusibles.

Dans ce cas, il faut à nouveau identifier les câbles et les raccorder en conséquence. Il est bien sûr possible de poser un interrupteur secteur sur le câble d'alimentation secteur permettant la mise en ou hors circuit de l'appareil.

Il n'est pas possible de remplacer la source lumineuse de ce luminaire. S'il fallait la remplacer (par ex. si elle est brûlée), il faut remplacer le luminaire en entier.

Le raccordement à un variateur de lumière provoque l'endommagement du luminaire à détection.

5. Montage

• Contrôler l'absence de dommages sur toutes les pièces.
• Ne pas mettre le produit en service en cas de dommage.
• Lors du montage du luminaire à détection, veillez à ce qu'il soit fixé sans être soumis à des vibrations.
• Choisir l'emplacement de montage approprié en tenant compte de la portée et de la détection des mouvements.

Étapes de montage

• Couper l'alimentation électrique (Fig. 4.1)
• Marquer l'emplacement des trous (Fig. 5.1)
• Percer les trous, puis introduire les chevilles (Fig. 5.2)
• Montage en cas de câble d'alimentation encastré (Fig. 5.3)
• Montage en cas de câble d'alimentation en saillie (Fig. 5.4)
• Brancher les câbles de raccordement (Fig. 5.5)
• Procéder aux réglages « 6. Fonctions » (Fig. 5.6)
• Mettre le diffuseur en place (Fig. 5.7)
• Mettre l'appareil sous tension (Fig. 5.7)

6. Fonctions

Après avoir monté le boîtier et effectué le branchement au secteur, vous pouvez mettre le luminaire à détection en service. Lors d'une mise en service manuelle du luminaire par le biais de l'interrupteur, il s'éteint après 10 secondes pour la phase d'étalonnage et s'active ensuite pour le fonctionnement par détecteur. Il n'est pas nécessaire d'actionner à nouveau l'interrupteur.

Réglages effectués en usine :

Temporisation : 5 secondes

Réglage du seuil de déclenchement : 2.000 lx

Balisage : 10 %

Temporisation (durée de post-fonctionnement (fig. 6.1/f))

La durée d'éclairage souhaitée du luminaire est réglable progressivement d'environ 5 secondes à 15 minutes au maximum. La minuterie redémarre à chaque détection de mouvement avant la fin de cette durée.

Remarque :

Après chaque extinction du luminaire, la détection du mouvement est interrompue pendant 1 seconde environ. Ce n'est qu'à l'issue de ce laps de temps que le luminaire peut à nouveau enclencher l'éclairage en cas de mouvement. Lors du réglage de la zone de détection et du test de fonctionnement, nous recommandons de régler la durée la plus courte.

Réglage de la portée (sensibilité) (fig. 6.1/g)

Le terme « portée » désigne l'espace à peu près circulaire formé sur le sol par la zone de détection pour un montage à 2,5 m de hauteur.

• Bouton de réglage sur maximum = portée max. (8 m)
• Bouton de réglage sur minimum = portée min. (2,50 m)

Réglage du seuil de déclenchement (seuil de réaction) (fig. 6.1/h)

Le seuil de réaction du luminaire est réglable progressivement d'env. 2 à 2.000 lx.

-Bouton de réglage positionné sur = fonctionnement diurne (indépendamment de la luminosité) - Bouton de réglage positionné sur = fonctionnement nocturne (env. 2 lx)

Lors du réglage de la zone de détection et du test de fonctionnement en plein jour, le bouton de réglage doit être sur

Balisage (fig. 6.1/e)

La veilleuse permet un éclairage avec une puissance d'environ 10%. Ce n'est que lorsqu'il se produit un mouvement dans la zone de détection que l'éclairage s'enclenche pour la durée programmée (voir minuterie) à la position d'éclairage à pleine puissance (100%). Le luminaire passe ensuite en mode veilleuse.

• Bouton de réglage sur 0 = veilleuse activée
• Bouton de réglage sur 0 = veilleuse désactivée

La veilleuse s'allume dès que le seuil de déclenchement réglé est atteint. La veilleuse est toujours ALLUMÉE lorsque le mode de fonctionnement diurne est activé.

Fonction de marche forcée

Si un interrupteur principal est installé sur le câble d'alimentation secteur, en plus de l'allumage et de l'extinction, on dispose des fonctions suivantes :

Mode marche forcée (fig. 6.2)

Actionner l'interrupteur 2 × ARRET et MARCHE.

Le luminaire est allumé pendant 4 heures en marche force. Il repasse ensuite automatiquement en mode détection.

2) Éteindre la marche forcée :

Actionner l'interrupteur 1 × ARRET et MARCHE. Le luminaire s'éteint ou passe en mode détection.

Important :

Il faut actionner l'interrupteur rapidement en suivant (en l'espace de 0,2 à 1 seconde).

7. Élimination

Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne jetez pas les appareils électriques avec les ordures ménagères!

Uniquement pour les pays de l'ue :

Conformément à la directive européenne en vigueur relative aux appareils ELECTRIQUES et Électroniques usagés et à son application dans le droit national, les appareils ELECTRIQUES qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

Important : il n'est pas possible de replacer l'appareil.

8. Déclaration de conformité

Le sousigné, STEINEL GmbH, déclare que l'équipement radioélectrique du type RS D2 S est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.steinel.de

9. Garantie du fabricant

Garantie du fabricant de la société STEINEL GmbH, Dieselsestrasse 80-84, DE-33442 Herzebrock-Clarholz, Allemagne

Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client final, une garantie conforme aux conditions suivantes :

La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'applique à tous les produits STEINEL achetés et utilisés en France, à l'exclusion des produits de la ligne STEINEL Professional.

Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.

La période de garantie pour le produit STEINEL acheté est 3 ans (5 ans pour les produits de la série XLED home) dans chaque cas, à compter de la date d'achat du produit.

Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.

Droits légaux en cas de défauts et gratuite

Les prestations décrites ici s'appliquent en plus des droits de garantie légaux - y compris les dispositions de protection particulières pour les consommateurs - et ne les limitent pas ou ne les remplacent pas. Le recours à vos droits légaux en cas de défaut est gratuite.

Exceptions à la garantie

Toutes les sources reconnaisables sont expressement exclues de cette garantie. Sont, en outre, exclus de la garantie :

• les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL qui résultent d'un usage normal ou de toute autre usure naturelle,
• le produit qui n'a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d'utilisation n'ont pas été respectées,
• les ajouts et transformations ou autres modifications du produit réalisées arbitrairement ou les défauts occasionnés par l'utilisation d'accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d'origine,
• la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi,
• le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL,
• les dommages ou les pertes survenus durant le transport.

Application du droit allemand

Le droit applicable est le droit allemand à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).

Réclamation

Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). C'est jusqu'où nous vous conseillons de conserver soigneusement leur preuve d'achat jusqu'à l'expiration de la période de garantie.

3 ANS DE GARANTIE FABRICANT

10. Caractéristiques techniques

Dimensions×H×P 300×300×65,5 mm
Tension du réseau 220-240 V, 50/60 Hz
Puisance absorbée (Pon) 8,80 W
Flux lumineux 886 lm
Efficacité 101 lm/W
Mode veille détecteur (Psb) 0,39 W
Température de couleur 3.000 K (blanc chaud)
Indice de rendu des couleurs Ra = 82
Durée de vie moyenne de calcul L70B50 à 25 °C: > 60.000 h
Uniformité des couleurs SDCM Valeur initiale: 3
Répartition de l'intensité lumineuse
Matériau	plastique
Technique HF	5,8 GHz
Angle de détention	360° avec une ouverture angulaire de 160°
Temporisation	de 15 s à 15 min
Réglage du seuil de déclenchement	2-2.000
Indice de protection IP 20
Classe de protection	II
Consommation propre	630 mW
Température ambiente	de -10 °C à +40 °C
Puisance d'émission	env. 1 mW

Problème Cause Solution
Le luminaire à détction n'est pas sous tension	• Fusible a sauté, appariel hors circuit, cable coupé	• Enclencher le fusible, le replacer;mettre l'interrupteur principal en circuit, vérifier le cable à l'aide d'un testeur de tension
	• Court-circuit dans le cable secteur	• Vérifier le branchement
	• Interrupteur principal évientulement present en position arrêt	• Mettre l'interrupteur en circuit
Le luminaire à détction ne s'allume pas	• MauvaisCHOIS DU RÉGLAGE DU SEUIL DE déclenchement	• Régler à nouveau
	• Interrupteur en position ARRÊT	• Mettre en circuit
	• Fusible a sauté	• Enclencher le fusible, le replacer; évientulement vérifier le branchement
Le luminaire à détction ne s'éteint pas	• Mouvement continu dans la zone de détction	• Contrôler la zone de détction
Le luminaire à détction s'allume sans mouvement décalable	• Le luminaire est mal fixé et rouge• Il y a bien eu un mouvement, mais il n'a pas été reconnu par l'observateur (mouvement derrière un mur, mouvement d'un petit objet à proximité immediate du luminaire etc.)	• Fixer solidement le boîtier• Contrôler la zone de détction
Le luminaire à détction ne s'allume pas malgré un mouvement	• Les mouvements rapides ne sont pas identifiés afin de limiter les dysfonctionnements ou la zone de détction régée est trop petite• Mauvaischoix du réglage du seuil de déclenchement	• Contrôler la zone de détction• Régler à nouveau
