RS LED D2 V3 - Gibanje detektor STEINEL - Brezplačna navodila za uporabo

Vrsta izdelka	Notranja svetilka s HF detektorjem gibanja
Znamka	Steinel
Model	RS LED D2 V3
Mere (Š×V×G)	300 × 300 × 65.5 mm
Napajalna napetost	220-240 V, 50/60 Hz
Moč	8.80 W
Svetlobni tok	886 lm
Svetlobni izkoristek	101 lm/W
Barvna temperatura	3 000 K (toplo bela)
Indeks barvnega upodabljanja (Ra)	82
Povprečna življenjska doba (L70B50 pri 25°C)	> 60 000 h
Zaznavni kot	360° s kotno odprtino 160°
Doseg (montaža na 2,5 m)	2.50 do 8 m (nastavljivo)
Frekvenca HF detektorja	5.8 GHz
HF oddajna moč	pribl. 1 mW
Časovna zakasnitev	5 s do 15 min (nastavljivo)
Meja sprožitve (svetilnost)	2 do 2 000 lx (nastavljivo)
Funkcija nočne luči	Da (10 % moči, vklopljivo/izklopljivo)
Stopnja zaščite	IP20 (samo za notranjo uporabo)
Zaščitni razred	II
Dovoljena temperatura okolice	-10 °C do +40 °C
Poraba v mirovanju	0.39 W
Material	Plastika
Električna povezava	3 vodniki (L, N, PE), priključni blok
Garancija proizvajalca	3 leta (5 let za serijo XLED home)
Država izdelave	Nemčija (Steinel GmbH)

Pogosto zastavljena vprašanja - RS LED D2 V3 STEINEL

Kako namestiti detektor gibanja RS LED D2 V3 ?

Izklopite napajanje. Označite in izvrtajte pritrdilne luknje. Glede na vrsto kabla (vgradni ali površinski) sledite slikama 5.3 ali 5.4. Priključite vodnike (L, N, PE) na priključni blok. Prilagodite nastavitve (časovna zakasnitev, doseg, meja), preden pritrdite difuzor. Ponovno vklopite napajanje. Naprava izvede kalibracijo 10 s in nato preide v način zaznavanja.

Kako nastaviti doseg detektorja ?

Uporabite gumb za nastavitev dosega (slika 6.1/G). Obrnite ga do maksimuma za doseg 8 m, do minimuma za 2,50 m. Doseg ustreza premeru na tleh pri montažni višini 2,5 m.

Kako prilagoditi mejo sprožitve (svetilnost) ?

Nastavitev meje (slika 6.1/H) poteka postopoma od 2 do 2 000 lx. Obrnite gumb na simbol sonca za dnevno delovanje (neodvisno od svetilnosti), na simbol lune za nočno delovanje (približno 2 lx). Podnevi nastavite na sonce za testiranje.

Kaj storiti, če se svetilka ne prižge kljub gibanju ?

Preverite nastavitev meje sprožitve – če je previsoka (položaj luna), detektor morda ne bo reagiral podnevi. Prepričajte se, da je glavno stikalo v položaju vklop. Preverite območje zaznavanja: hitri gibi ali majhni predmeti morda ne bodo zaznani. Po potrebi prilagodite doseg.

Kako aktivirati funkcijo nočne luči ?

Obrnite gumb nočne luči (slika 6.1/E) na položaj vklop (simbol nočne luči). Nočna luč prižge luč pri 10 % moči, takoj ko je dosežen prag svetilnosti. Ob gibanju luč preide na 100 % za nastavljen čas, nato se vrne v nočno luč. Gumb nastavite na 0 za izklop.

Kakšna je najmanjša razdalja do WiFi usmerjevalnika ?

Pri namestitvi upoštevajte razdaljo najmanj 3 m med napravo in katerim koli WiFi usmerjevalnikom ali dostopno točko, da preprečite motnje s HF senzorjem (5,8 GHz).

Ali lahko zamenjam LED svetlobni vir ?

Ne, svetlobni vir ni zamenljiv. Če je okvarjen (npr. pregorel), je treba zamenjati celotno svetilko.

Kako uporabljati funkcijo prisilnega delovanja ?

Z glavnim stikalom na omrežnem kablu: dvakrat hitro pritisnite stikalo (izklop/vklop) v času 0,2 do 1 s, da se luč prižge neprekinjeno za 4 ure. Za izklop prisilnega delovanja enkrat pritisnite stikalo (izklop/vklop). Naprava se nato vrne v običajni način zaznavanja.

Kakšna je ocenjena življenjska doba izdelka ?

Izračunana povprečna življenjska doba je več kot 60.000 ur (L70B50 pri 25°C). To ustreza približno 6,8 letom neprekinjene uporabe.

Kako uveljavljati 3-letno garancijo proizvajalca ?

Shranite originalno dokazilo o nakupu (datum in oznaka izdelka). V primeru napake pošljite celoten izdelek z dokazilom o nakupu svojemu prodajalcu ali neposredno podjetju Steinel France SAS (29 rue des Marlières, 59710 Avelin). Garancija krije napake v materialu ali izdelavi, razen obrabljivih delov, nepravilne uporabe ali neupoštevanja navodil.

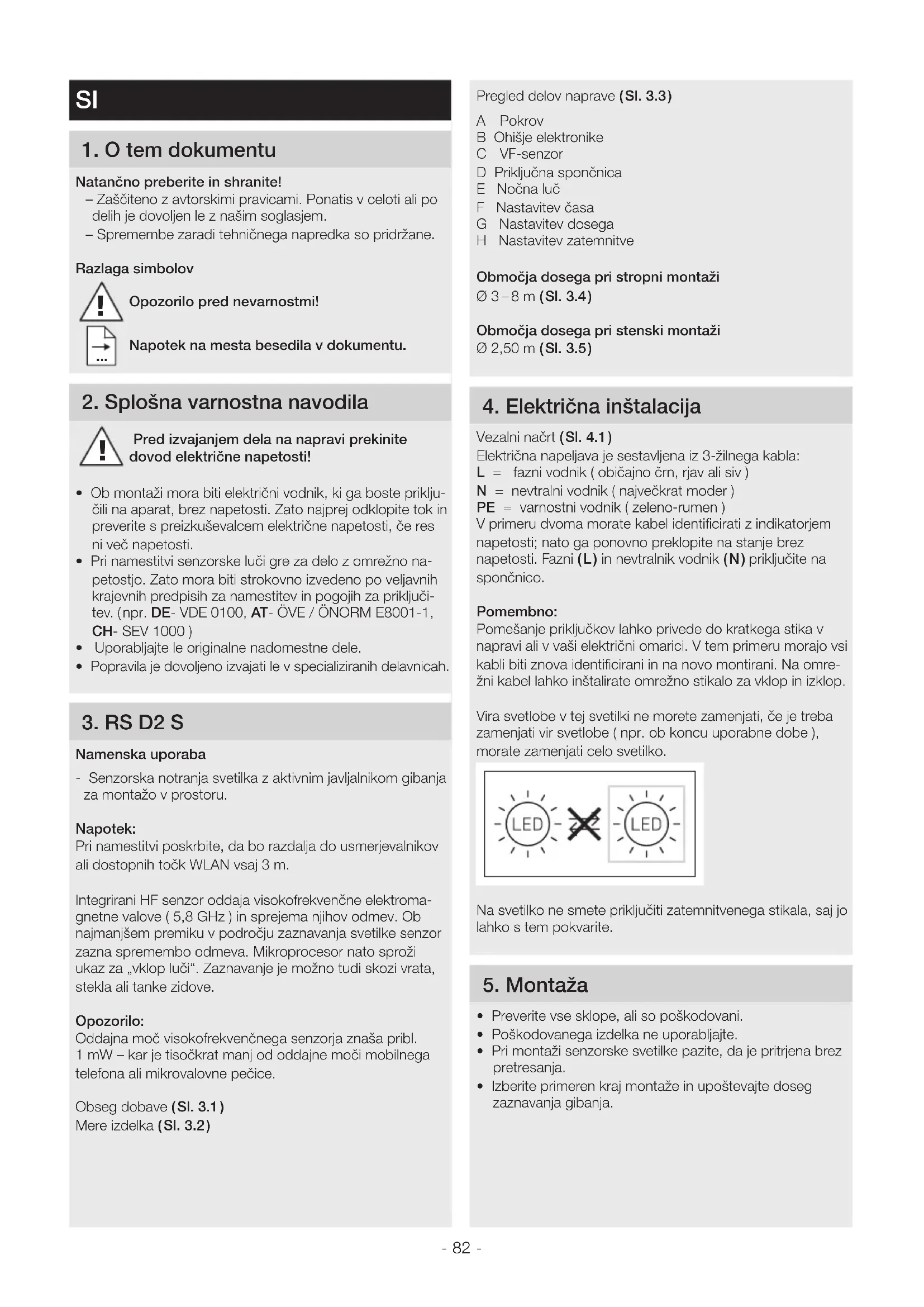

NAVODILA ZA UPORABO RS LED D2 V3 STEINEL

2. Splošna varnostna navodila

Pred izvajanem dela na napravi prekinite dovod elektriche napetosti!

• Ob montaži mora biti elektrčni vodnik, ki ga boste prikljucili na aparat, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševalcem elektrčne napetosti,Če resnì vec napetosti.
  Pri namestitvi senzorske luci gre za delo z omreznopapetostjo. Zato mora biti strokovno izvedeno po veljavnih krajevnih predpisih za namestitev in pogojih za priklujci-tev. (npr. DE-VDE 0100, AT-ÖVE/ONORM E8001-1, CH-SEV 1000)
• Uporabljajte le originalne nadomestne dele.
• Popravila je dovoljeno izvajati le v specializanih delavnicah.

3. RS D2 S

Namenska uporaba

• Senzorska notranja svetilka z aktivnim javljalnikom gibanja za montažo v prostoru.

Napotek:

Pri namestitvi poskrbite, da bo razdalja do usmerjevalnikov ali dostopnih tock WLAN vsaj 3 m.

Integrirani HF senzor oddaja visokofrekvencne elektromagnetne valove (5,8 GHz) in sprejema njihov odmev. Ob majmanjsem premiku v podrochju zaznavanja svetilke senzor zazna spremembo odmeva. Mikroprocesor nato sprezi ukaz za „vklop luci". Zaznavanje je možno tudi skozi vrata, stekla ali tanke zidove.

Opororilo:

Oddajna moč visokofrekvenčega senzorja znaša pribl.
1 mW - kar je tisočkrat manj od oddajne moči mobilnegatelefona ali mikrovalovne pečice.

Obseg dobave (SI.3.1)

Mere izdelka (SI. 3.2)

Pregled delov naprave (SI. 3.3)

A Pokrov
B Ohišje elektronike
C VF-senzor
D Prikljucna sponcnica
E Nočna luc
F Nastavitev casa
G Nastavitev dosega
H Nastavitev zatemnitve

Območja dosega pri stropni montaži

03-8mSI.3.4)

Območja dosega pri stenski montaži

0 2,50 m (SI. 3.5)

4. Elektricna instalacija

Vezalni naCr (SI. 4.1)

Elektricna napeljava je sestavljena iz 3-zilnega kabla:

L = fazni vodnik (obicajno crn, rjav ali siv)

N = nevtralni vodnik (največkrat moder)

PE = varnostni vodnik (zeleno-rumen)

V primeru dvoma morate kabel identificirati z indicatorjem napetosti; nato ga ponovno preklopite na stanje brez napetosti. Fazni (L) in nevtralnik vodnik (N) priključite na spončnico.

Pomembno:

Pomeşanje priključkov lahko privede do katkega stika v napravi ali v vaši elektrčni omarici. V tem primerus morajo vsi kabli biti znova identificirani in na novo montirani. Na omrežni kabel lahko instalirate omrežno stikalo za vklop in izklop.

Vira svetlobe v tej svetilki ne morete zamenjati, ce je treba zamenjati vir svetlobe (npr. ob koncu uporabne dobe), morate zamenjati celo svetilko.

Na svetilko ne smete prikljuciti zatemnitvenega stikala, saj jo lahko s temPokvarite.

5. Montaža

• Preverite vse sklope, ali so poskodovani.
• Poškodovanega izdelka ne uporabljajte.
• Pri montaži senzorske svetilke pazite, da je pritrijena brez pretresanja.
• Izberite primeren kraj montaže in upostevajte doseg zaznavanja gibanja.

Navodila za montažo

• Izklopite oskrbo z energijo (SI. 4.1)
  Zarische luknje za vrtanje (SI. 5.1)
• Izvrtajie luknjé in vstavite moznike (Sl. 5.2)
  Montaza pri podometni napeljavi (SI. 5.3)
  Montaza pri nadometni napeljavi (Sl. 5.4)
• Priklučite prikrljučni kabel (SI. 5.5)
• Izvedite nastavitve "6. Funkcije" (Sl. 5.6)
  NataknitePokrov (SI.5.7)
  Vklopite oskrbo z energijo (SI. 5.7)

6. Delovanje

Po montaži ohiša in prkliučka na omrežje lahko začnete senzorsko svetilko uporabljati. Pri ročnem vklopu svetilke s stikalom za luč se svetilka vklopi po 10-sekundni fazi umerjanja in je nato pripravljena za delovanje s senzorjem. Ponoven vklop prek sobnega stikala ni potreben. Delovanje nastavitvenega regulatorja (Sl. 6.1)

Tovarniske nastavitve:

Casovna nastavitev: 5 sekund

Nastavitev dosega: 8 m

Nastavitev zatemnitve: 2.000 luksov

Osnovna osvetlitev: 10%

Nastavitev casa (naknadni cas) (SI.6.1/F)

Zeleni cas vklopljene luci lahko brezstopenjsko nastavite od priblizn 5 sekund do maks. 15 minut. Z vsakim zaznanim gibanjem pred iztekom nastavljenağa casa se ura postavina začetak.

Napotek:

Po vsakem postopku izklopa svetilke je ponovno zaznavanje gibanja za prbl. 1 sekundo prekinjeno. Šele potem ko je taças potekel, lahko svetilka ob zaznanem gibanju zopetzasveti. Za nastavitev območja zaznavanja in preveranje delovanja se priporoča najkrajša nastavitev časa.

Nastavitev dosega (občutljivosti) (SI. 6.1/G)

Z izrazom doseg je misljen krozn premer na tleh, ki nastane pri monta zi na visini 2,5 m in označuje območje zaznavanja.

• Nastavitveni gumb največ = največji doseg (8 m)
• Nastavitveni gumb najmanj = najmanjiši doseg (2,50 m)

Nastavitev zatemnjenosti ( odzivni prag) (Sl. 6.1/H)

Zelen prag vklopa svetilke lahko brezstopenjsko nastavite od pribl. 2 luksa do 2.000 luksov.

• Nastavni gumb na = svetenje ob dnevni svetlobi (neodvisno od osvetjenosti)
  -Nastavni gumb naC= delovanje ob zatemnitvi (pribl. 2 luksa)

Pri nastavitvi območja zajemanja in za test delovanja pri dnevni svetlobi mora biti gumb za reguliranje na.

Nočna luc (SI. 6.1/E)

Nočna luč omogoca razsvetljavo s pribl. 10%zmogljivosti svetenja. Šele v primuru premikanja v območju zaznavanja se svetilka za nastavlen Čas (gleje NastavitevČasa) preklop i na maksimalnozmogljivost (100%) svetenja. Nato se luč ponovno preklop i na vklopljeno nočno luč.

• Nastavitveni gumb naC = vklopljena nočna luč
• Nastavitveni gumb na 0 = izklopljena nočna luč

Nočna luč je vklopljena Če pade svetlost pod nast. mejo svetlosti. Pri aktiviranem svetenju ob dnevni svetlobi je nočna luč vedno vklopljena.

Funkcija trajne osvetlitve

V primeru namestitve opcijskega omreznega stikala v omreznopapeljavo, so ob funkcijah vklopia izklopamozne sledece fungcije:

Stalna osvetlitev (Sl. 6.2)

1) Nastavitev stalne osvetlitve:

Stikalo 2 × izklop in vklop. Svetilka je za 4 ure vklopljena na trajno osvetlitev. Po tem se avtomaticno spet preklop i delovanje senzorja.

2) Izklapljanje stalne osvetlitve:

Stikalo 1× vklop in izklop. Luč ugasne oziroma preklop i v senzorsko delovanje.

Pomembno:

Večkratni stisk stikala naj si sledi zaporedoma v kratkem Času (v obmocju 0,2 - 1 sekunde).

7. Odstranjevanje

Elektriche aparate, oprem in embalazo oddaje v okolju. prijazno ponovno obdelavo.

Elektricnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države clinice EU

V skladu z veljavno Evropsko direktivo o izrabljenih elektrichnih in elektronskih aparathin njenim prenosom v nacionalno zakonodajo je elektriche aparate, ki niso vec uporabni, treba zbirati loceno in jih oddati v okolju prijazno ponovno obdelavo.

Pomembno: Krmilna naprava ni zamenljiva.

STEINEL GmbH potrjuje, da je tip radijske opreme RS D2 S skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spljetnam naslovu: www.steinel.de

9. Garancija proizvajalca

Ta proizvod podjetja je bil izdelan z veliko skrbnostjo, preverjen glede delovanja in varnosti po veljavnih predpisih ter koncno podvrzen nakljuci kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 mesecev od dneva nakupa in se zacone zdinem prodaje izdelka stranki.

Odstranjujemo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po nasi izbiri. Garancija ne velja pri poskodbah obrabnih delov in za skode in pomanjkljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdřevanja. Nadaljinje poskodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da posljete nerazstavljeno napravo s kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne sluzbe.

Servis za popravila: Po poteku garancijske dobe ali pri napakah brez garancijske pravice se posvetujte z nasim servisinim obratom glede popravila.

10. Tehnici podatki

Mere × V× G300× 300× 65,5mm

Omrežna napetost 220-240 V, 50/60 Hz

Poraba energije (P_on) 8,80 W

Svetlobni tok 886 Im

Učinkovitost 101 lm/W

Stanje pripr. senzor (P_sb) 0,39 W

Temperatura barve 3.000 K (topla bela)

Indeks barvne reproduckije R a=82

Srednja izmerjenaŽivljenjska doba L70B50 pri 25^: > 60.000 ur

Barvna konsistencia SDCM Začetna vrednost: 3

Razdelitev jakostni svetlobe

Material Umetnaasa

VF-technologija 5.8 GHz

Kot zaznavanja 360^ z odpiralnim kotom 160^

Nastavitev casa 15 s do 15 min

Nastavitev zatemnitve 2-2.000

Vrsta zašcite IP 20

Razred zašcite II

Poraba 630 mW

Temperatura okolice -10 ^ C do +40^

Oddajna moč priblžno 1 mW

11. Motnje delovanja

Motnja Vzrok Pomoč
Senzorska svetilka nima napetosti	varovalka se je sprožila, ni vklopljena, povezava je prekinjena.	vklopite, zamenjajie varovalko, vklopite omrežno stikalo, preverite vod z indicatorjem napetosti.
	katki stik v elektrichem omrežju	preverite priključke
	morebitno prisotno omrežno stikalo je izklopljeno	vklopite omrežno stikalo
Senzorska svetilka se ne vklopi	nastavitev zatemnitve je napačno izbrana	ponovno ga nastavite
	omrežno stikalo izklopljeno	vklopite
	varovalka se je sprožila	vklopite, zamenjajie varovalko po potrebì preverite priključek.
Senzorska svetilka se ne izklopi	stalno premikanje na področju zazna-vanja	preverite področje
Senzorska svetilka se vklopi, ne da bi bilo zaznano gibanje	svetilka ni dovolj Čvrsto nameščena	ohišje trdno montirajte
	premikanje je obstajalo, toda opazo-valec ga ni prepoznal ( premikanje za steno premikanje majhnega predmeta Čisto v blžini svetilke itd.)	preverite področje
Senzorska svetilka se kljub gibanju ne vklopi	hitra premikanja so potisnjena naminimalne motnje ali pa je področje zaznavanja nastavljeno na premajhnovo rrednost	preverite področje
	nastavitev zatemnitve je napačno izbrana	ponovno ga nastavite
