RS LED D2 V3 - Liikumisandur STEINEL - Tasuta kasutusjuhend

Toote tüüp	Sisevalgusti HF liikumisanduriga
Bränd	Steinel
Mudel	RS LED D2 V3
Mõõtmed (L×K×S)	300 × 300 × 65.5 mm
Toitepinge	220-240 V, 50/60 Hz
Tarbitav võimsus	8.80 W
Valgusvoog	886 lm
Valgustõhusus	101 lm/W
Värvitemperatuur	3000 K (soe valge)
Värvi taasesituse indeks (Ra)	82
Keskmine eluiga (L70B50 25°C juures)	> 60 000 h
Tuvastusnurk	360° nurgaavaga 160°
Ulatus (paigaldus 2.5 m kõrgusele)	2.50 kuni 8 m (reguleeritav)
HF-anduri sagedus	5.8 GHz
HF-kiirguse võimsus	u 1 mW
Viivitus	5 s kuni 15 min (reguleeritav)
Sisselülituslävi (heledus)	2 kuni 2000 lx (reguleeritav)
Öövalguse funktsioon	Jah (10% võimsusest, sisse/välja lülitatav)
Kaitsetase	IP20 (ainult siseruumides)
Kaitseklass	II
Lubatud ümbritsev temperatuur	-10 °C kuni +40 °C
Ooterežiimi tarbimine	0.39 W
Materjal	Plastik
Elektriühendus	3 juhet (L, N, PE), klemmliide
Tootja garantii	3 aastat (5 aastat XLED home seeria jaoks)
Tootmisriik	Saksamaa (Steinel GmbH)

Korduma kippuvad küsimused - RS LED D2 V3 STEINEL

Kuidas paigaldada RS LED D2 V3 liikumisandur?

Lülitage toide välja. Märkige ja puurige kinnitusaugud. Sõltuvalt kaabli tüübist (sisse- või pealispinna paigaldus) järgige jooniseid 5.3 või 5.4. Ühendage juhtmed (L, N, PE) klemmliitega. Reguleerige seadistused (viivitus, ulatus, lävi) enne hajuti kinnitamist. Lülitage toide sisse. Seade teostab 10-sekundilise kalibreerimise ja läheb seejärel tuvastusrežiimi.

Kuidas reguleerida anduri ulatust?

Kasutage ulatuse reguleerimise nuppu (joonis 6.1/G). Pöörake see maksimumi, et saada ulatus 8 m, miinimumi, et saada 2.50 m. Ulatus vastab põranda läbimõõdule paigalduskõrgusel 2.5 m.

Kuidas reguleerida sisselülitusläve (heledus)?

Läve reguleerimine (joonis 6.1/H) toimub järk-järgult 2 kuni 2000 lx. Pöörake nupp päikese sümbolile päevase töö jaoks (heledusest sõltumatu), kuu sümbolile öise töö jaoks (umbes 2 lx). Päevavalguses seadke päikese peale testimiseks.

Mida teha, kui valgusti ei lülitu sisse liikumisele vaatamata?

Kontrollige sisselülitusläve seadet – kui see on liiga kõrge (kuu asend), ei pruugi andur päeval reageerida. Veenduge, et pealüliti on sisselülitatud asendis. Kontrollige tuvastusala: kiireid liigutusi või väikseid objekte ei pruugita tuvastada. Reguleerige vajadusel ulatust.

Kuidas aktiveerida öövalguse funktsioon?

Pöörake öövalguse nupp (joonis 6.1/E) sisselülitatud asendisse (öövalguse sümbol). Öövalgus lülitab valguse 10% võimsusel sisse niipea, kui heleduse lävi on saavutatud. Liikumise korral läheb valgus 100% võimsusele programmeeritud kestuseks ja naaseb seejärel öövalgusele. Seadke nupp 0 peale, et see välja lülitada.

Millist minimaalset kaugust WiFi-ruuterist tuleb järgida?

Paigaldamisel veenduge, et seadme ja WiFi-ruuteri või pääsupunkti vahel oleks vähemalt 3 m kaugus, et vältida häireid HF-anduriga (5.8 GHz).

Kas ma saan LED-valgusallikat vahetada?

Ei, valgusallikas ei ole vahetatav. Kui see on defektne (nt läbi põlenud), tuleb kogu valgusti välja vahetada.

Kuidas kasutada sundtöö funktsiooni?

Pealülitiga toitekaablil: vajutage lülitit 2 korda (välja/sisse) kiiresti (0.2 kuni 1 sekund), et süüdata valgus pidevalt 4 tunniks. Sundtöö väljalülitamiseks vajutage lülitit 1 kord (välja/sisse). Seade naaseb seejärel normaalsesse tuvastusrežiimi.

Kui pikk on toote hinnanguline eluiga?

Arvutatud keskmine eluiga on üle 60 000 tunni (L70B50 temperatuuril 25°C). See vastab umbes 6.8 aastale pideval kasutamisel.

Kuidas saada tootja 3-aastast garantiid?

Säilitage ostutõend (kuupäev ja toote nimetus). Defekti korral saatke täielik toode koos ostutõendiga edasimüüjale või otse Steinel France SAS (29 rue des Marlières, 59710 Avelin). Garantii katab materjali- või tootmisdefekte, välja arvatud kuluvad osad, vale kasutamine või juhiste eiramine.

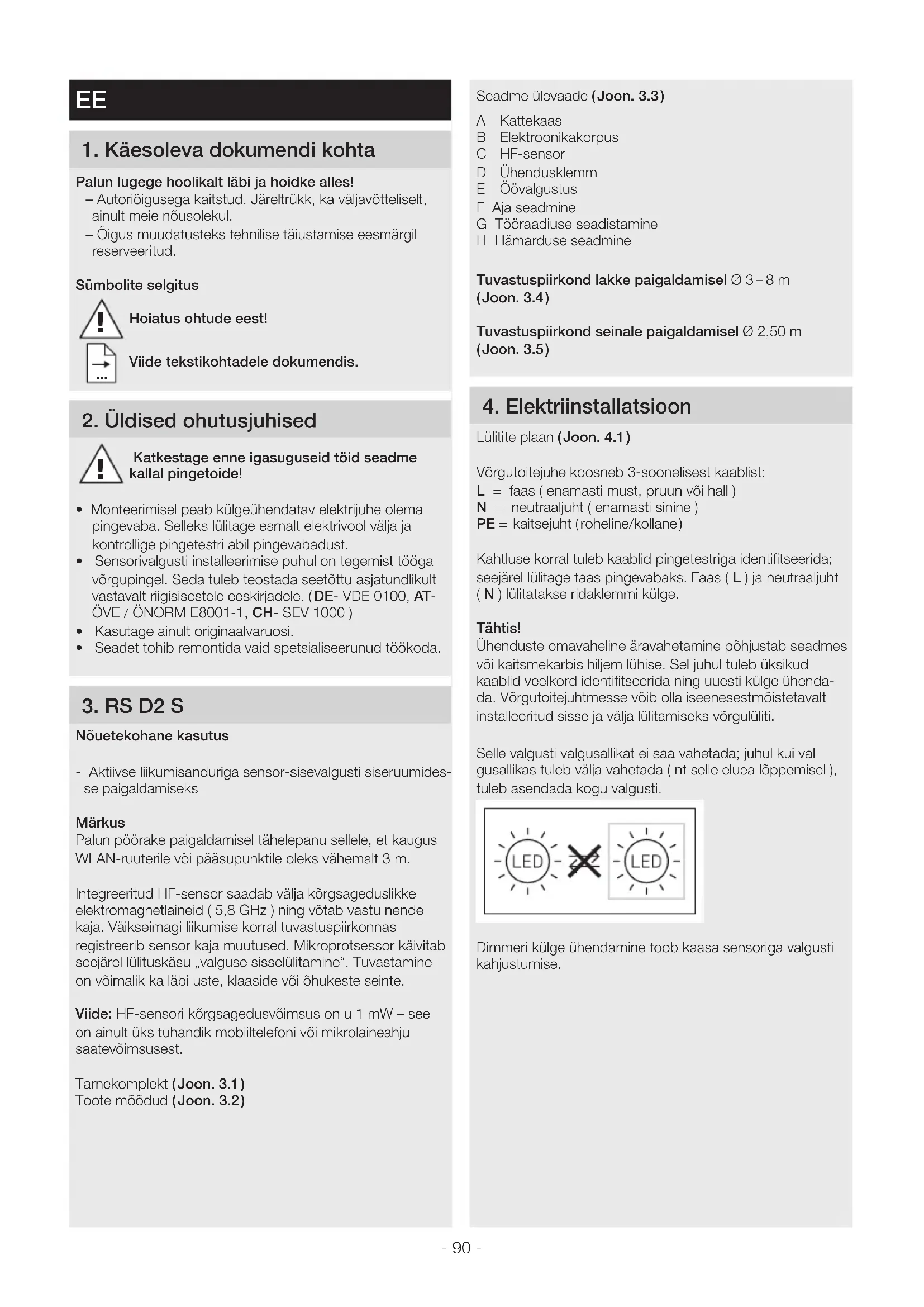

KASUTUSJUHEND RS LED D2 V3 STEINEL

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt labi ja hoidke alles!

-Autoriogusega kaitstud. Jareltrukk, ka valjavotteliselt, ainult meie nousolekul.
- Oigus muudatusteks tehnilise tāiustamise eesmārgil reserveeritud.

Sumbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

2. Üldised ohutusjuhised

Katkestage enne igasuguseid toid seadme kallal pingetoide!

• Monteirimisel peab külgeühendatav elektrijuhe olemapeingevaba.Selleks lulitage esmalt elektrivool valja jakontrollige pingetestri abil pingevabadust.
• Sensorivalgusti installeerimise puhul on tegemist töga vörgupingel. Seda tuleb teostada seetötu asjatundlikult vastavlt riigisistele eeskirjadele. (DE-VDE 0100, ATÖVE/ÖNORM E8001-1, CH-SEV 1000)
• Kasutage ainult originaalvaruosi.
• Seadet tohib remontida vaid spetsialiseerunud tokoda.

3.RSD2S

Nouetekohane kasutus

• Aktiivse likumisanduriga sensor-sisevalgusti siseruumides-se paigaldamiseks

Markus

Palun poorake paigaldamisel tahelepanu sellele, et kaugus WLAN-ruterile voi paaasupunktile oleks vahemalt 3 m.

Integreeritud HF-sensor saadab valja korgsageduslikke elektromagnetlaineid (5,8 GHz) ning votab vastu nende kaja. Väikseimagi likumise korral tuvastuspirkonnas registreerib sensor kaja muutused. Mikroprotssessor käivtab seejärel lilituskäsu „valguse sisselulitamine". Tuvastamine on voimalik ka labi ust, klaaside voi ohukeste seinte.

Viide: HF-sensori korgsagedusvfoimsus on u 1 mW - see on ainult uks tuhandik mobiltelefoni voi mikrolaineahju saatevoimsusest.

Tarnekomplekt (Joon. 3.1)

Toote mōdud (Joon. 3.2)

Seadme ülevaade (Joon. 3.3)

A Kattekaas
B Elektroonikakorpus
C HF-sensor
D Ühendusklemm
E Ovalgustus
F Aja seadmine
G Tooraadiuse seadistamine
H Hamduse seadmine

Tuvastuspiirkond lakke paigaldamisel 0-8 m (Joon.3.4)

Tuvastuspiirkondseinalepaigaldamisel 2,50m (Joon.3.5)

4. Elektrinstallatsoon

PE = kaitsejuht (rohline/kollane)

Kahtluse korral tuleb kaablid pingetestriga identifitseerida; seejarel lulitage taas pingevabaks. Faas (L) ja neutraaljuht (N) lulitatakse ridaklemmi kulge.

Tähtis!

Uhenduste omavaheline aravahetamine pohjustab seadmes voi kaitsmekarbis hiljem luhise. Sel juhul tuleb uksikud kaablid veelkord identifteerida ning uesti kulge uhenda. Vorgutoitejuhtmesse voib olla iseesestmoistetavalit installeeritud sisse ja valja lultamiseks vorgululiti.

Selle valgusti valgusallikat ei saa vahetada; juhul kui val-gusallikas tuleb valja vahetada (nt selle eluea loppemisel), tuleb asendada kogu valgusti.

Dimmeri külge ühendamine toob kaasa sensoriga valgusti kahjustumise.

5. Montaaž

• Kontrollige kõiki koostedetailie kahjustuste suhtes.
• Arge vötke toodet kahjustuste korral käiku.
• Sensori tulede montaazil tuleb silmas pidada, et see kinnitataks raputuskindlalt.
  Valige tooraadiust ja liikumise tuvastamist arvesse vottes sobiv montaazikoht.

Montaazisammud

Lulitage voolutoide valja (Joon. 4.1)
- Märkige puuravad (Joon. 5.1)
- Puurige avad ja pange tüüblid sisse (Joon. 5.2)
- Suvispaigaldatasave juhtmetega paigaldamine (Joon. 5.3)
- Pindpaigaldatavate juhtmetega paigaldamine (Joon. 5.4)
- Uhendageuhenduskaabelkulge(Joon.5.5)
- Teostage seaded "6. Funktsioonid" (Joon. 5.6)
- Kattepaneeli pealepanemine (Joon. 5.7)
Lulitage voolutoide sisse (Joon. 5.7)

6. Talitlus

Pärast korpuse monteerimist ja vörguühenduse teostamist saab sensorvalgusti tõsse vötta. Manuaalse kasutuselevötu puhul valgusluliti abi lülitub valgusti moötefaasi jaoks pärast 10 sekundit valja ning on seejärel sensorirežiimiks aktivne. Valgustusluliti uuesti vajutamine pole vajalik.

Seaderegulaatori fungktoioon (Joon. 6.1)

Tehaseedistused:

Aja seadistamine: 5 s

Töraadiuseeadmine: 8 m

Hämaruse seadmine: 2.000 lx

Pohiheledus: 10%

Valgusti soovitud valgustuskestust saab vahemikus u 5 sekundist kuni 15 minutini sujuvalt muuta. EnneSELLA aja moedumist kaivitatakse taimer iga tuvastatud likumisega uuesti.

Juhis:

Uute liikumiste tuvastamine on pärast valgusti igakordset valjalulitustoimingut u 1 sekundiks katkestatud. Alles selle aja moedumisel saab valgusti likumisega uesti sisse lilitada.

Tuvastuspiirkonna seadmisel ja talitlustesti labiviimisel soovitatakse seadistada luhim aeg.

Tooraadiuse seadistamine (tundlikkus) (Joon. 6.1/G)

Möiste tõraadius all peetakse silmas umbes ringikujulise diameetriga tuvastuspiirkonda maapinnal, mis tekib valgusti monteerimisel 2,50 m kõrgusele.

• Seaderegulaator maksimaalne = max toöraadius (8 m)
• Seaderegulaator minimaalne = min toöraadius (2,50 m)

Hämaruse seadmine (rakendumislävi) (Joon. 6.1/H)

Valgustil soovitud rakendumislave saab u 2 kuni 2.000 lx.

• Seadistusregulaatori asend = paevavalgusreziim (valgustusest soltumatu)
• Seaderegulaatori asend = hamarusreziiim (u 2 lx)

Tuvastuspiirkonna seadmisel ja paëevavalguses talitlustesti labiviimisel peab seaderegulaator peal paiknema.

Övalgustus (Joon. 6.1/E)

Övalgustus on 10 % tavalisest valgustustugevusest.

Alles tuvastuspiirkonnas esineva likumise korral lulitatakse valgustus ( seadistatud ajaks, vt Ajaseadistus ) maksmaalsele valgustusvoimsusele ( 100 % ). Seejarel lulitub valgusti aktiveeritud övalgustusele.

• Seaderegulaatorpeal = oovalgustus aktiveeritud
• Seaderegulaator 0 peal = övalgustus inaktiveeritud

Övalgustus on SEES, kui pole saavutatud heledusläve. Aktiveeritud paevavalgustusreziimi korral on övalgustus alati SEES.

Pideva valgustuse funktsion

Kui vorgukaablisse on paigaldatud vorgululiti, on lisaks tavaparasele sisse ja valja lulitamisele voimalikud jargmised funktsionid:

Pidevalgustusreziim (Joon. 6.2)

1) Pidevalgustuse sisselulitamine:
Iuliti 2× VALJA ja SISSE. Valgusti seatakse 4 tunniks pusivalgustusele. Seejarel laheb see automaatelt sensorirezii mile tagasi.
2) Pidevalgustuse valjalulitamine:
luliti 1× VALJA ja SISSE.Valgusti lulitub valja voi umber sensorireziimi.

Tähtis!

Luliti mitmekordne vajutamine peaks toimuma kiiresti ukle se jarel (vahemikus 0,2-1 sek).

7. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutisse.

Arge visake elektriseadmeid olmejäatmete hulka!

Ainult ELi rikkidele

Vastavalt vanu elektri- ja elektronikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises öiguses tuleb kasutuskölmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

Tähtis! Juhtimisseade ei ole vahetatav.

8. Vastavusdeklaratsoon

Käesolevaga deklareerib STEINEL GmbH, et käesolev raadioseadme tuup RS D2 S vastab direktivi 2014/53/EL nouetele. ELi vastavusdeklaratsiooni talielik tekst on katte-saadav jargmisel internetaadressil: www.steinel.de

9. Tootja garantii

Steineli toode on valmistatud suurima hoolikusega, on talituslikult ja ohutusalaset kehtivate eeskirjade alusel kontrollitud ning seejärel labinud pistelise kontrolli.
Steinel annab garantii toote laitmatu kvaliteedi ja toökorras oleku kohta. Garantiaag on 36 kuud ja see algab tarbijale toote ostmise paëvast.
Meie remondime materjalist vōi tootmisvigadest tulenevad puudused, garantijuhtumi korral seade kas remonditakse vōi puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise vōi hoolduse tagajärjel. Edasised vöresemetele pöhjustatud järgkahjud on vālistatud.Garantiinūet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatseki vōi arvega (ostukuupäev ja muūja tempel) ja korralikult pakituna vastavasse teeninduspunkti.

Mööttmed K × L × S 300 × 300 × 65,5 mm
Vörgupinge 220–240 V, 50/60 Hz
Vöimsustarve (Pon) 8,80 W
Valgusvoog 886 lm
Töhusus 101 lm/W
Ooterežiim (sensor) (Psb) 0,39 W
Värvtemperatuur	3.000 K (soe-valge)
Värvuse taasesitusindeks	Ra=82
Keskmine mõõtmise eluiga	L70B50 25 °C juures: >60.000 h
Värvikonsistents SDCM	Algväärts: 3
Valgustugevuse jaotus
Material	Plast
HF-tehnika	5,8 GHz
Tuvastusnurk	360° avamisnurgaga 160°
Aja seadmine	15 s kuni 15 min
Hämarsnivoo seadistamine	2-2.000
Kaitseliik	IP 20
Kaitseklass	II
Omatarve	630 mW
Keskkonnattemperatuur	-10 °C kuni +40 °C
Kiirgusvõimsus	umbes 1 mW

11. Käitusrikked

Rike Pöhjus Abi
Sensorvalgustil puudub pinge • Kaitse on vallandunud, pole sisse lülitatud, juhe on katki	Lülitage kaitse sisse või vahetage vãlja; lülitage võrgulūlti sisse; kontrollige juhet pingetestriga	Kontrollige ühendusi
	Lühis võrgutoitejuhtmes
	Võimalik olemasolev võrgulūlti vãljas
Sensorvalgusti ei lülitu sisse • Hämarruseseadistus valesti valitud	Seadistage uesti	Lülitage sisse
	Võrgulūlti VÄLJAS
	Kaitse on vallandunud	Lülitage kaitse sisse või vahetage vãlja; vajaduse korral kontrollige ühendust
Sensorvalgusti ei lülitu vãlja • Pidev liikumine tuvastuspirkonnas • Kontrollige piirkonda
Sensoriga valgusti lülitub ilma nähtava liikumiseta sisse	Valgusti pole paigaldatud liikumiskindlalt	Monteerige korpus tugevasti külge
	Likumine toimus, kuid vaatleja ei tuvastanud seda (liikumine seina taga, vãkese objekti liikumine valgusti vahe-tus läheduses jne )	Kontrollige piirkonda
Sensorvalgusti ei lülitu liikumi-sest hoolimata sisse	Rikete minimeerimiseks eiratakse kiireid liikumisi või on seadistatud liiga vãike tuvastuspirkond	Kontrollige piirkonda
	Hämarruseseadistus valesti valitud	Seadistage uesti
