Produkttyp	Innenleuchte mit HF-Bewegungsmelder
Marke	Steinel
Modell	RS LED D2 V3
Abmessungen (L×H×T)	300 × 300 × 65.5 mm
Versorgungsspannung	220-240 V, 50/60 Hz
Leistungsaufnahme	8.80 W
Lichtstrom	886 lm
Lichtausbeute	101 lm/W
Farbtemperatur	3 000 K (warmweiß)
Farbwiedergabeindex (Ra)	82
Durchschnittliche Lebensdauer (L70B50 bei 25°C)	> 60 000 h
Erfassungswinkel	360° mit Öffnungswinkel von 160°
Reichweite (Montage bei 2.5 m)	2.50 bis 8 m (einstellbar)
Frequenz des HF-Detektors	5.8 GHz
HF-Sendeleistung	ca. 1 mW
Nachlaufzeit	5 s bis 15 min (einstellbar)
Einschaltschwelle (Helligkeit)	2 bis 2 000 lx (einstellbar)
Dauerlichtfunktion	Ja (10 % Leistung, aktivierbar/deaktivierbar)
Schutzart	IP20 (nur Innenbereich)
Schutzklasse	II
Zulässige Umgebungstemperatur	-10 °C bis +40 °C
Standby-Verbrauch	0.39 W
Material	Kunststoff
Elektrischer Anschluss	3 Leiter (L, N, PE), Klemme
Herstellergarantie	3 Jahre (5 Jahre für XLED home Serie)
Herstellungsland	Deutschland (Steinel GmbH)

Häufig gestellte Fragen - RS LED D2 V3 STEINEL

Wie installiere ich den Bewegungsmelder RS LED D2 V3?

Schalten Sie die Stromversorgung aus. Markieren und bohren Sie die Befestigungslöcher. Je nach Kabeltyp (Unterputz oder Aufputz) befolgen Sie die Abbildungen 5.3 oder 5.4. Schließen Sie die Leiter (L, N, PE) an die Klemme an. Stellen Sie die Einstellungen (Nachlaufzeit, Reichweite, Schwelle) vor dem Anbringen des Diffusors ein. Schalten Sie die Stromversorgung wieder ein. Das Gerät führt eine 10-Sekunden-Kalibrierung durch und wechselt dann in den Erkennungsmodus.

Wie stelle ich die Reichweite des Detektors ein?

Verwenden Sie den Einstellknopf für die Reichweite (Abb. 6.1/G). Drehen Sie ihn auf Maximum für eine Reichweite von 8 m, auf Minimum für 2,50 m. Die Reichweite entspricht dem Durchmesser am Boden bei einer Montagehöhe von 2,5 m.

Wie stelle ich die Einschaltschwelle (Helligkeit) ein?

Die Einstellung der Schwelle (Abb. 6.1/H) erfolgt stufenlos von 2 bis 2.000 lx. Drehen Sie den Knopf auf das Sonnensymbol für Tagesbetrieb (unabhängig von der Helligkeit), auf das Mondsymbol für Nachtbetrieb (ca. 2 lx). Stellen Sie bei Tageslicht auf die Sonne zum Testen.

Was tun, wenn die Leuchte trotz Bewegung nicht angeht?

Überprüfen Sie die Einstellung der Einschaltschwelle – wenn sie zu hoch ist (Mondposition), reagiert der Detektor möglicherweise tagsüber nicht. Stellen Sie sicher, dass der Hauptschalter in der Ein-Position ist. Überprüfen Sie den Erfassungsbereich: Schnelle Bewegungen oder kleine Objekte werden möglicherweise nicht erkannt. Passen Sie ggf. die Reichweite an.

Wie aktiviere ich die Dauerlichtfunktion?

Drehen Sie den Dauerlichtknopf (Abb. 6.1/E) auf die Ein-Position (Dauerlichtsymbol). Das Dauerlicht schaltet das Licht mit 10 % Leistung ein, sobald die Helligkeitsschwelle erreicht ist. Bei Bewegung schaltet das Licht für die programmierte Dauer auf 100 % und kehrt dann in den Dauerlichtmodus zurück. Drehen Sie den Knopf auf 0, um zu deaktivieren.

Welcher Mindestabstand zu einem WLAN-Router ist einzuhalten?

Achten Sie bei der Installation darauf, einen Abstand von mindestens 3 m zwischen dem Gerät und einem WLAN-Router oder Access Point einzuhalten, um Störungen des HF-Sensors (5,8 GHz) zu vermeiden.

Kann ich die LED-Lichtquelle ersetzen?

Nein, die Lichtquelle ist nicht austauschbar. Wenn sie defekt ist (z.B. durchgebrannt), muss die gesamte Leuchte ersetzt werden.

Wie verwende ich die Dauerlichtfunktion (manueller Dauerbetrieb)?

Mit einem Hauptschalter am Netzkabel: Betätigen Sie den Schalter 2 Mal (Aus/Ein) schnell (0,2 bis 1 s), um das Licht für 4 Stunden durchgehend einzuschalten. Zum Deaktivieren des Dauerbetriebs betätigen Sie den Schalter 1 Mal (Aus/Ein). Das Gerät kehrt dann in den normalen Erkennungsmodus zurück.

Wie hoch ist die geschätzte Lebensdauer des Produkts?

Die berechnete durchschnittliche Lebensdauer beträgt mehr als 60.000 Stunden (L70B50 bei 25°C). Dies entspricht etwa 6,8 Jahren Dauerbetrieb.

Wie kann ich die 3-jährige Herstellergarantie in Anspruch nehmen?

Bewahren Sie den Original-Kaufbeleg auf (Datum und Produktbezeichnung). Im Falle eines Defekts senden Sie das vollständige Produkt mit dem Kaufbeleg an Ihren Händler oder direkt an Steinel France SAS (29 rue des Marlières, 59710 Avelin). Die Garantie deckt Material- oder Herstellungsfehler ab, ausgenommen Verschleißteile, unsachgemäße Verwendung oder Nichtbeachtung der Anweisungen.

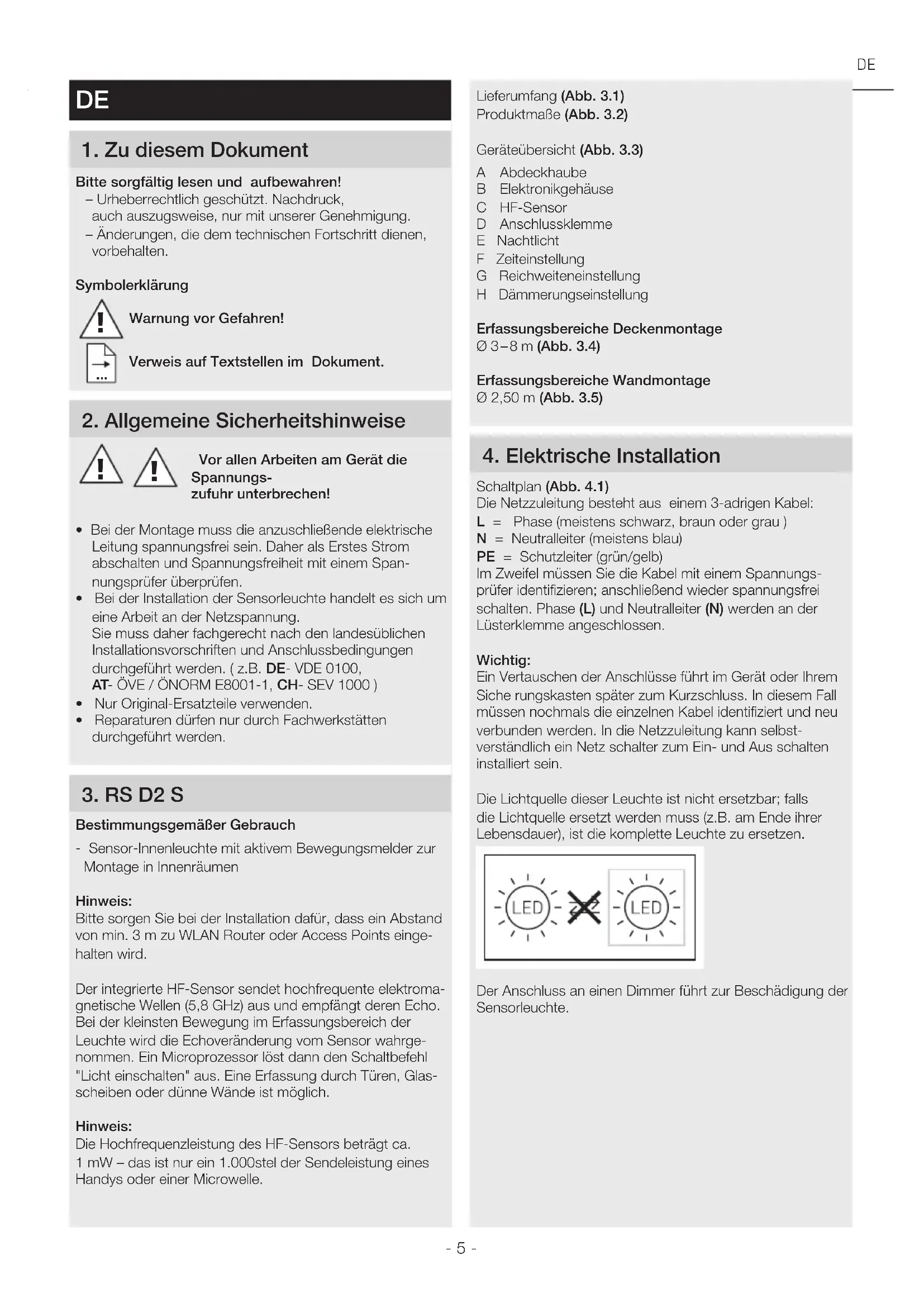

BEDIENUNGSANLEITUNG RS LED D2 V3 STEINEL

DE. 5 Textteil beachten!

1. Zu diesen Dokument

Bitte sorgfältig lesen und aufbewahren!

-Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
- Änderungen, die dem technischen Fortschnitt dienen, vorbehalten.

Symbolerklarung

Warning vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerat die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschliebende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungssprüfer überprüfen.
• Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss dazu fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. (z.B. DE-VDE 0100, AT-OVE/ONORM E8001-1, CH-SEV 1000)
  Nur Original-Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.

3. RS D2 S

Bestimmungsgemäß Gerbrauch

• Sensor-Innenleuchte mit aktivem Bewegungsmelder zur Montage in Innenaumen

Hinweis:

Bitte sorgen Sie bei der Installation davon, dass ein Abstand von min. 3 m zu WLAN Router oder Access Points eingehalten wird.

Der integrierte HF-Sensor sendet hochfrequente elektramagnetische Wellen (5,8 GHz) aus und empfangt deren Echo. Bei derkleinsten Bewegung im Erfassungsbereich der Leuchte wird die Echoveränderung vom Sensor wahrgenommen. Ein Microprozessor lost dann den Schaltbefohl "Licht einschalten" aus. Eine Erfassung durch Turen, Glas-scheiben oder)dunne Wande ist möglich.

Hinweis:

Die Hochfrequenzleistung des HF-Sensors beträgt ca. 1 mW - das ist nur ein 1.000stel der Sendeleistung eines Handys oder einer Microwelle.

Lieferumfang (Abb. 3.1)

ProduktmaBe (Abb. 3.2)

Geräteübersicht (Abb. 3.3)

A Abdeckhaube
B Elektronikgehause
C HF-Sensor
D Anschlussklemme
E Nachtlicht
F Zeiteinstellung
G Reichweiteneinstellung
H Dämmerungseinstellung

Erfassungsbereiche Deckenmontage

03-8m (Abb.3.4)

Erfassungsbereiche Wandmontage

2,50 m (Abb. 3.5)

4. Elektrische Installation

Schaltplan (Abb. 4.1)

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

PE = Schutzleiter (grün/gelb)

Im Zweifel mussen Sie die Kabel mit einem Spannungssprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L) und Neutraleiter (N) werden an der Lüsterklemme angeschlossen.

Wichtig:

Ein Vertauschen der Anschlüsse führt im Gerät oder ihrer Siche rungskasten später zum Kurzschluss. In dieser Fall,müssen nochmals die einzelnen Kabel identifiziert und neu verbunden werden. In die Netzzuleitung kann selbstverständlich ein Netz schalter zum Ein- und Aus schalteninstalliert sein.

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss (z.B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

Der Anschluss an einen Dimmer führt zur Beschädigung der Sensorleuche.

5. Montage

• Alle Bauteile auf Beschädigung prüfen.
• Bei Schäden das Produkt nicht in Betrieb fühmen.
• Bei der Montage der Sensorleuchte ist darauf zu achten, dass sie erschütterungsfrei befestigt wird.
• Geeigneten Montageort auswahlen unter Berücksichtigung der Reichweite und Bewegungserfassung.

Montageschritte

• Stromversorgung abschalten (Abb. 4.1)
  Bohrlicher anzeichnen (Abb. 5.1)
• Löcher bohren und Dübel einsetzen (Abb. 5.2)
  Montage Zuleitung Unterputz (Abb. 5.3)
• Montage Zuleitung Aufputz (Abb. 5.4)
• Anschlusskabel anschlieben (Abb. 5.5)
• Einstellungen vornehmen "6. Funktionen" (Abb. 5.6)
  Abdeckhaube aufsetzen (Abb. 5.7)
• Stromversorgung einschalten (Abb. 5.7)

6. Funktion

Nachdem das Gehäuse montiert und der Netzanschluss vorgenommen ist, kann die Sensorleuche in Betrieb genommen werden. Bei manueller Inbetriebnahme über den Lichtschalter schaltet die Leuche für die Einmessphase nach 10 Sekunden aus und ist anschließend für den Sensorbetrieb aktiv. Ein erneutes Betätigtem des Lichtschalters ist nicht erforderlich.

Funktion Einstellregler (Abb. 6.1)

Werkseinstellungen:

Zeiteinstellung: 5 Sekunden

Reichweiteneinstellung:8 m

Dämmerungseinstellung: 2.000 Lux

Grundhelligkeit: 10%

Zeiteinstellung (Nachlaufzeit) (Abb. 6.1/F)

Die gewünschte Leucht dauer der Leuchtte kann stufenlos von ca. 5 Sekunden bis max. 15 Minuten eingestellt werden. Durch jeder erfasste Bewe gung vor Ablauf dieser Zeit wird die Zeituhr erneut ge startet.

Hinweis:

Nach jedem Ab schaltvorgang der Leuchte ist eine erneute Bewe gungserfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten.

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.

Reichweiteneinstellung (Empfindlichkeit) (Abb. 6.1/G)

Mit dem Begriff Reichweite ist der etwa kreisfornige Durchmesser auf dem Boden gemeinschaft, der sich bei Montage in 2,50 m Höhe als Erfassungsbereich ergibt.

Einstellregler maximal = max. Reichweite (8 m)
Einstellregler minimal = . Reichweite (2,50 m)

Dämmerungseinstellung (Ansprechschwelle) (Abb. 6.1/H)

Die gewünschte Ansprech schwelle der Leuchte kann stufenlos von ca. 2 bis 2.000 Lux eingestellt werden.

-Einstellregler auf gestellt = Tageslichtbetrieb (helligeitsunabhangig)
-Einstellregler auf gestellt = Dammierungsbetrieb (ca. 2 Lux)

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf stehen.

Nachtlicht (Abb. 6.1/E)

Das Lichtlicht ermöglicht eine Beleuchtung mit 10% der Lichtleistung. Erst bei Bewegung im Erfassungsbereich wird das Licht für die eingestellte Zeit (siehe Zeiteinstellung) auf maximale Lichtleistung (100%) geschalte. Danach schaltet die Leuchte in das aktivierte Nachtlichkeit.

-Einstellregler auf = Lichtlicht aktiviert
-Einstellregler auf 0 = Nachtlicht deaktiviert

Das Lichtlicht ist AN, wenn die Helligkeitsschwelle unterwritten wird. Bei aktiviertem Tageslichtbetrieb ist das Lichtlicht immer AN.

Dauerlichtfunktion

Dauerlichtbetrieb (Abb. 6.2)

1) Dauerlicht einschalten:

Schalter 2 × AUS und AN. Die Leuche wird für 4 Stunden auf Dauerlicht gestellt. AnschlieBend Goes the automatisch wieder in den Sensorbetrieb über.

2) Dauerlicht ausschalten:

Schalter 1× AUS und AN. Leuchte goes aus bzw. in den Sensorbetrieb uber.

Wichtig:

Das mehrmalige Betätigkeiten des Schalters sollen schnell hintereinander erfolgen (im Bereich 0,2 bis 1 Sekunde).

7. Entsorgung

Elektrogeräte, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektround Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

8. Konformitätserklarung

Hiermit erklart STEINEL GmbH, dass der Funkanlagentyp RS D2 S der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

9. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen hochste Qualitätsansprüche. Aus thisem Grund leisten wir als Hersteller Ihnen als Endkunden und Erstkäufer des neu hergestelltten STEINEL-Produkts kein eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie gilt nur für Verbraucher.

Verbraucher ist jeder natürliche Person, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt. Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsehler berufen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt nur für STEINEL-Produkte, die in Deutschland gekauft und verwendten werden, ausschließlich der STEINEL Professional-Produkte. Sollten Sie das Produkt veräußern oder weitergeben, so gehen die Garantie nicht auf den Nachbesitzer über. Wir haben die Wahl, ob wir die Garantieleistung durch

kostenlose Reparatur oder kostenlungen Austausch (ggf. durch ein gleich- oder hoherwertiges Nachfolgemodell) leisten. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre (bei Produkten der XLED home-Serie 5 Jahre) jeweils ab Kaufdatum des Produkts. Die durch uns reparierten oder ersetzten Componenten sind für die verbleibende Garantiezeit von dieser Garantie erfasst.

Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung.

Gesetzliche Mangelrechte, Unentgeltlichkeit

Die hier beschrieben Leistungen gelten zusammen zu den gesetzlichen Gewährleistungsanspruchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht.

Die Inanspruchnahme ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen tatsächlichen Verschleib von Produktteilen oder Mangeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem tatsächlichen Verschleib zureckzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigemächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführn sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführrt wurden,
• bei Transportschäden oder -verlusten.

GeltungdeutschenRechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch erhöhen sollen, verwenden Sieitte unser Online-Garantieformular unter www. steinel.de/garantie. Fullen Sie das Formular vollständig aus und laden Sie den Original-Kaufbeleg, der die Angabe des Kaufdatumss und der Produktbezeichnung enthalten muss, hoch. Wir empfehlen Ihnen dazu, ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Nachdem wir Sie per E-Mail dazu aufgefordert haben, senden Sie das Produkt an Ihnen Handl er oder an unsere in der E-Mail angegebene Adresse.Falls Sie Rückfragen zu den Garantiebedingungen haben, rufen Sie uns offen über Tel. [phone] an oder schreiben uns eine E-Mail an [e-mail]. Wir helfen Ihnen offensee!

10. Technische Daten

Netzspannung 220-240 V,50/60 Hz

Leistungsaufnahme (P_on) 8,80 W

Lichtstrom 886 Im

Effizienz 101 Im/W

Standby Sensor (P_sb) 0,39 W

Farbtemperatur 3.000 K (warmweiB)

Farbowiedergabeindex R a=82

Mittlere Bemessungslebensdauer L70B50 bei 25^: > 60.000 Std

Farbkonsistenz SDCM Anfangswert: 3

Lichtstärkeverteilung

Material Kunststoff

HF-Technik 5,8 GHz

Erfassungswinkel 360° mit 160° Öffnungswinkel

Zeiteinstellung 15 s bis 15 min

Dämmerungseinstellung 2-2.000

Schutzart IP 20

Schutzklasse II

Eigenverbrauch 630 mW

Umgebungstemperatur -10°C bis +40°C

Seendeistung ca. 1 mW

11. Betriebsstörungen

Störung Ursache Abhilfe
Sensorleuchte ohne Spannung	Sicherung hat ausgelöst, nicht eingeschaltet, Leitungunterbrochen	Sicherung einschalten, tauschen, Netzschaltereinschalten,Leitung überprüfen mit Spanningsprüfer
	Kurzschluss in der Netzzuleitung	Anschlüsse überprüfen
	evtl. vorhandener Netzschalter aus	Netzschalter einschalten
Sensorleuchte schaltet nicht ein	Dämmerungseinstellung falsch gewählt	neu einstellen
	Netzschalter AUS	einschalten
	Sicherung hat ausgelöst	Sicherung einschalten, tauschen,evtl. Anschluss überprüfen
Sensorleuchte schaltet nicht aus	duernde Bewegung im Erfassungsbereich	Bereich kontrollieren
Sensorleuchte schaltet ohne erkennbare Bewegung ein	Leuchte nicht bewegungssicher montiert	Gehäuse fest montieren
	Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Leuchtennähe etc.)	Bereich kontrollieren
Sensorleuchte schaltet bzw. Bewegung nicht ein	schnelle Bewegungen werden zur Störungsmini mierung unterrückt oder Erfassungsbereich zu kein eingestellt	Bereich kontrollieren
	Dämmerungseinstellung falsch gewählt	neu einstellen

GB

1. About this document

Basislichtsterkte: 10%

10. Technische gegevens

Afmetingen b x h x d 300 × 300 × 65,5 mm

Netspanning 220-240 V, 50/60 Hz

Opgenomen vermogen (P_on) 8,80 W

Lichtstroom 886 Im

Efficiente 101 Im/W

Standby Sensor (_sb) 0,39 W

Kleurtemperatuar 3.000 K (warm wit)

Index kleurweergave R a=82

Flusso luminoso 886 Im

Efficienza 101 lm/W

Standby sensore (_sb) 0,39 W

Produktmatt (Bild 3.2)

Kopplingsschema (Bild 4.1)

Funktion stallskruv (Bild 6.1)

Fabrikinstallingar:

Afterlystid: 5 sekunder

Nattljus (Bild 6.1/E)

Produktmal (Fig. 3.2)

Oversigt over encheden (Fig. 3.3)

A Skaerm
B Elektronikhus
C HF-sensor
D Tilslutningsklemme
E Natlys
F Tidsindstilling
G Raekkeviddeindstilling
H Skumringsindstilling

Overvågningsområder ved loftmontering 03-8m (Fig.3.4)

Indstellingsknappemes Funktion (Fig. 6.1)

Standardindstlinger:

Tidsindstilling: 5 sekunder

Kapslingsklasse IP 20

Beskyttesesklasse II

Eget forbrug 630 mW

Omgivelsestemperatur -10 ^ C til +40^

Sendeeffekt ca. 1 mW

Ottotoho (P_on) 8,80 W

Valovirta 886 Im

Hyötysuhde 101 Im/W

Standby, tunnistin (P_sb) 0,39 W

Produktmal (III. 3.2)

Apparatoversikt (III. 3.3)

A Deksel
B Elektronikkhus
C HF-Sensor
D Koblingsklemme
E Nattlys
F Tidsinnstilling
G Rekkeviddeinnstilling
H Skumringsinnstilling

Dekningsomrader ved montering i tak 3-8 m (III. 3.4) Dekningsomrader ved montering pa vegg 2,50 m (III. 3.5)
