RS LED D2 V3 - Judesio detektorius STEINEL - Nemokama naudojimo instrukcija

Produkto tipas	Vidinis šviestuvas su HF judesio detektoriumi
Prekės ženklas	Steinel
Modelis	RS LED D2 V3
Matmenys (I×A×G)	300 × 300 × 65.5 mm
Maitinimo įtampa	220-240 V, 50/60 Hz
Sunaudojama galia	8.80 W
Šviesos srautas	886 lm
Šviesos efektyvumas	101 lm/W
Spalvos temperatūra	3 000 K (šilta balta)
Spalvų atkūrimo indeksas (Ra)	82
Vidutinis tarnavimo laikas (L70B50 25°C temperatūroje)	> 60 000 h
Aptikimo kampas	360° su 160° kampiniu atvėrimu
Atstumas (montuojant 2.5 m aukštyje)	2.50 iki 8 m (reguliuojamas)
HF detektoriaus dažnis	5.8 GHz
HF spinduliuotės galia	apie 1 mW
Laiko uždelsimas	5 s iki 15 min (reguliuojamas)
Įjungimo slenkstis (apšvietimas)	2 iki 2 000 lx (reguliuojamas)
Naktinės šviesos funkcija	Taip (10 % galios, įjungiama/išjungiama)
Apsaugos indeksas	IP20 (tik patalpoms)
Apsaugos klasė	II
Leidžiama aplinkos temperatūra	-10 °C iki +40 °C
Veikimo budėjimo režimo sąnaudos	0.39 W
Medžiaga	Plastikas
Elektrinis pajungimas	3 laidai (L, N, PE), gnybtai (domino)
Gamintojo garantija	3 metai (5 metai XLED home serijai)
Gamybos šalis	Vokietija (Steinel GmbH)

Dažnai užduodami klausimai - RS LED D2 V3 STEINEL

Kaip sumontuoti RS LED D2 V3 judesio detektorių?

Išjunkite elektros maitinimą. Pažymėkite ir išgręžkite tvirtinimo skyles. Pagal kabelio tipą (įleidžiamą arba išorinį), laikykitės 5.3 arba 5.4 paveikslėlių. Prijunkite laidus (L, N, PE) prie gnybtų. Sureguliuokite nustatymus (laiko uždelsimą, atstumą, slenkstį) prieš pritvirtindami difuzorių. Vėl įjunkite maitinimą. Prietaisas atlieka 10 s kalibravimą, tada pereina į aptikimo režimą.

Kaip sureguliuoti detektoriaus atstumą?

Naudokite atstumo reguliavimo mygtuką (6.1/G pav.). Sukite jį iki maksimumo, kad būtų 8 m atstumas, iki minimumo – 2.50 m. Atstumas atitinka skersmenį ant žemės, kai montavimo aukštis 2.5 m.

Kaip sureguliuoti įjungimo slenkstį (apšvietimą)?

Slenksčio reguliavimas (6.1/H pav.) atliekamas palaipsniui nuo 2 iki 2 000 lx. Sukite mygtuką ant saulės simbolio, kad veiktų dienos režimas (nepriklausomai nuo apšvietimo), ant mėnulio simbolio – naktinis režimas (apie 2 lx). Dieną nustatykite ant saulės, kad išbandytumėte.

Ką daryti, jei šviestuvas neįsijungia pajudėjus?

Patikrinkite įjungimo slenksčio nustatymą – jei per aukštas (mėnulio padėtis), detektorius gali nereaguoti dieną. Įsitikinkite, kad pagrindinis jungiklis yra įjungtoje padėtyje. Patikrinkite aptikimo zoną: greiti judesiai ar maži objektai gali būti neaptinkami. Jei reikia, sureguliuokite atstumą.

Kaip įjungti naktinės šviesos funkciją?

Pasukite naktinės šviesos mygtuką (6.1/E pav.) į įjungimo padėtį (naktinės šviesos simbolis). Naktinė šviesa įjungia šviesą 10 % galios, kai tik pasiekiamas apšvietimo slenkstis. Pajudėjus, šviesa perjungiama į 100 % nustatytam laikui, o tada grįžta į budėjimo režimą. Norėdami išjungti, nustatykite mygtuką į 0.

Koks minimalus atstumas nuo WiFi maršrutizatoriaus?

Montuodami laikykitės ne mažesnio kaip 3 m atstumo tarp prietaiso ir bet kurio WiFi maršrutizatoriaus ar prieigos taško, kad išvengtumėte trukdžių su HF jutikliu (5.8 GHz).

Ar galiu pakeisti LED šviesos šaltinį?

Ne, šviesos šaltinis nėra keičiamas. Jei jis sugedęs (pvz., perdegęs), reikia pakeisti visą šviestuvą.

Kaip naudoti priverstinio veikimo funkciją?

Su pagrindiniu jungikliu ant maitinimo laido: greitai 2 kartus perjunkite jungiklį (išjungti/įjungti) (0.2–1 s), kad šviesa įsijungtų nepertraukiamai 4 valandoms. Norėdami išjungti priverstinį veikimą, vieną kartą perjunkite jungiklį (išjungti/įjungti). Prietaisas grįžta į įprastą aptikimo režimą.

Kokia numatoma gaminio tarnavimo trukmė?

Vidutinis tarnavimo laikas viršija 60 000 valandų (L70B50 25 °C temperatūroje). Tai atitinka maždaug 6.8 metų nuolatinio naudojimo.

Kaip pasinaudoti 3 metų gamintojo garantija?

Išsaugokite originalų pirkimo įrodymą (data ir gaminio pavadinimas). Esant defektui, išsiųskite visą gaminį su pirkimo įrodymu savo pardavėjui arba tiesiogiai Steinel France SAS (29 rue des Marlières, 59710 Avelin). Garantija apima medžiagų ir gamybos defektus, išskyrus susidėvinčias dalis, netinkamą naudojimą ar instrukcijų nesilaikymą.

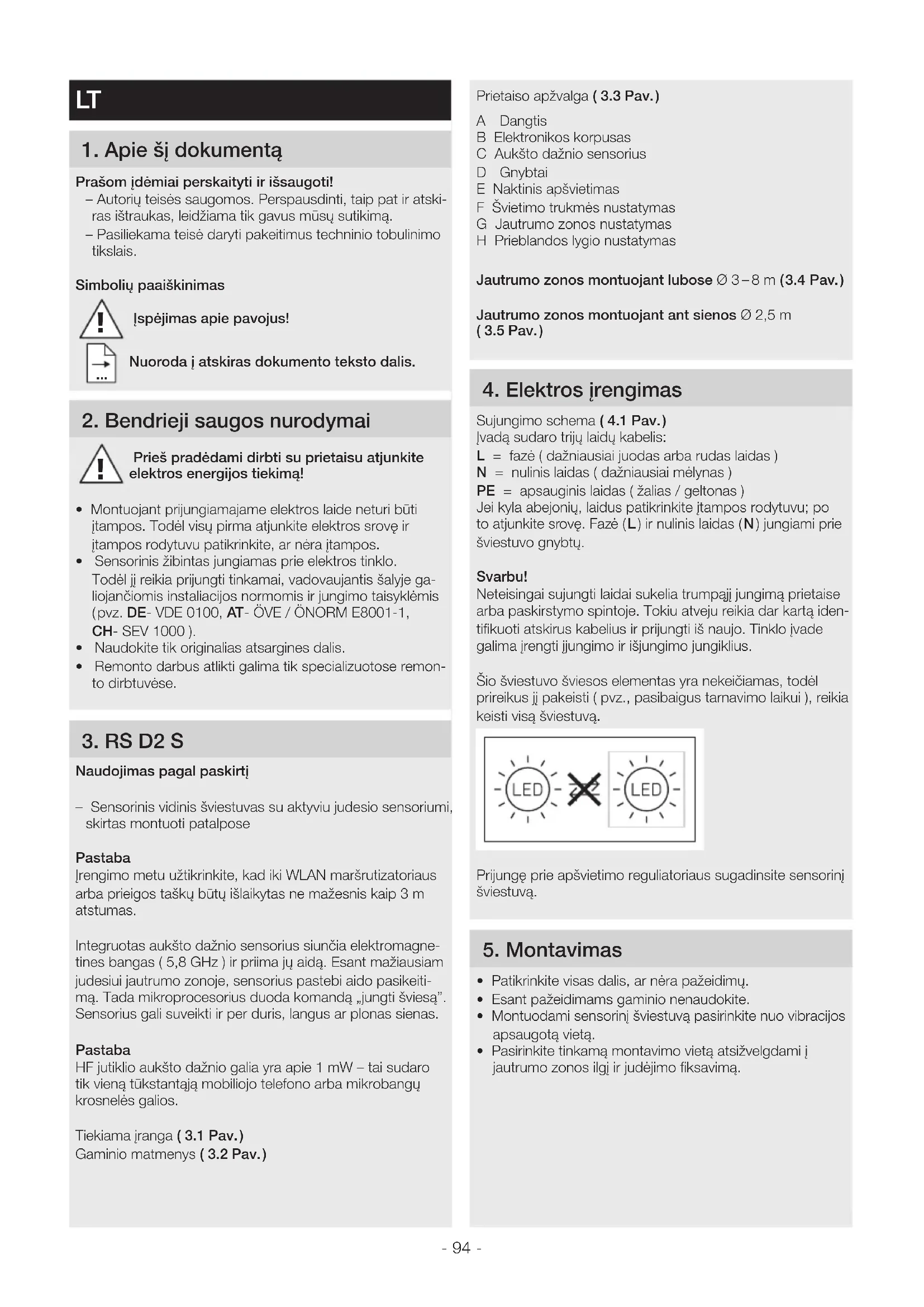

NAUDOJIMO INSTRUKCIJA RS LED D2 V3 STEINEL

Autoriu teises saugomos. Perspaasdinti, taip pat ir atskiras istraukas, leidziama tik gavus musu sutikima.
- Pasiliekama teise daryti pakeitimus techninio tobulinimo tikslais.

Simboliu paaiskinimas

Ispéjimas api pavojus!

Nuoroda j atskiras Dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Pries pradedami dirbtu su prietaisu atjunkite elektros energijos tiekima!

• Montuojant prijungiamajame elektros laide neturi buti jtampos. Todél visu pirma atjunkite elektros srove ir jtampos rodytuvu patikrinkite, ar nera jtampos.
• SensorinisŽibintas jungiamas prie elektrós tinklo. Todél jj reikia prijungti tinkamai, vadovaujantis šalyje galiojanciomis instalaciños normomis ir jungimo taisyklémis (pvz. DE-VDE 0100, AT-OVE/ONORM E8001-1, CH-SEV 1000).
• Naudokite tik originalias atsargines dalis.
• Remonto darbus atlikti galima tik specializuotose remonto dirbtuvese.

3. RS D2 S

Naudojimas pagal paskirti

• Sensorinis vidinis šviestuvas su aktyviu judesio sensoriumi, skirtas montuoti patalpose

Pastaba

Irengimo metu uztikrinkite, kad iki WLAN marsrutizatoriaus arba prieigos taSKU butu išlaikytas ne mažesnis kaip 3 m atstumas.

Integruotas aukstodaznio sensorius siuncia elektromagnetinesbangas(5,8GHz)ir priimajuaida.Esantmaiausiam judesiui jautrumo zonoje,sensorius pastebi aido pasikeiti ma.Tada mikroprocesorius duoda komanda „jungti sviesa". Sensorius gali suveikti ir per duris,langus ar plonas sienas.

Pastaba

HF jutiklio aukst doznio galia yra apie 1 mW - tai sudarotik viena tukstantaja mobiliojo Telefono arba mikrobangu krosneles galios.

Tiekiama jranga (3.1 Pav.)

Gaminio matmenys (3.2 Pav.)

Prietaiso apzvalga (3.3 Pav.)

A Dangtis
B Elektronikos korpusas
C Aukstodazniosensorius
D Gnybtai
E Naktinis apšvietimas
F Sviétrimo trukmês nustatymas
G Jautrumo zonos nustatymas
H Prieblandos lygio nustatymas

Jautrumo zonos montuojant lubose 3-8 m (3.4 Pav.)

Jautrumo zonos montuojant ant sienos 2,5m (3.5 Pav.)

4. Elektros irengimas

Sujungimo schema (4.1 Pav.)

lvada sudaro triju laidukabelis:

L = fazé (dažniausiai juodas arba rudas laidas)

N = nulinis laidas (dažniausiai melynas)

PE = apsauginis laidas (Žalias / geltonas)

Jei kyla abejoniu, laidus patikrinkite jtampos rodytuvu; po to atjunkite srove. Fazé (L) ir nulinis laidas (N) jungiami prie Šviestuvo gnybtu.

Svarbu!

Neteisingai sujungti laidai sukelia trumpaji jungima prietaise arba paskirstymo spintoje. Tokiu atveju reikia dar karta identifikuoti atskirus kabelius ir prijungti iš naujo. Tinklo jvade galima jrengti jungimo ir isjungimo jungiklius.

Sio sviestuvo sviesos elementas yra nekeiciamas, todel prireikus jj pakeisti ( pvz., pasibaigus tarnavimo laikui), reikia keisti visa sviestuv.

Prijunge prie apšviétrimo reguiatoriaus sugadinsite sensorinji šviestuva.

5. Montavimas

• Patikrinkite visas dalis, ar nera pazeidimu.
• Esant pažeidimams gaminio nenaudokite.
• Montuodami sensorinj Šviestuva pasirinkite nuo vibracijos, apsaugota vieta.
• Pasirinkite tinkama montavimo vieta atsižvelgdami j jautrumo zonos ilgi ir judejimo fiksavima.

Montavimo eiga

• Išjunkite elektros energijos tiekima (4.1 Pav.)
• Pazymekite grezimo skies (5.1 Pav.)
• Isgrezkite skies ir jkiiskite kaiiscius(5.2 Pav.)
  Potinkinis montavimas (5.3 Pav.)
  Virstinkinis montavimas (5.4 Pav.)
• Prijunkite jungiamuosius laidus (5.5 Pav.)
• Atlikite nustatymus ,6. Funkcijos" (5.6 Pav.)
  Uzddekite dangtelj (5.7 Pav.)
• Junkite elektros energijos tiekim (5.7 Pav.)

6. Veikimas

Pritvirtinus korpusa ir prijungus elektros kabelius, sviestuvagalima jungti. Rankiniu budu sviesos jungikliu prijungus sviestuvapo 10 sekundziu jis iisijungia matavimams ir po to jj galima naudoti sensoriniu rezimu.Dar kartaspustijungklio nebutina.

Funkcijos nustatymo regulatoriai (6.1 Pav.)

Gamyklos nustatymas

Svietimo trukmès nustatymas: 5 s

Prieblandos lygio nustatymas: 2.000 liuksu

Budintis rezimas: 10%

Sviétrimo trukmês nustatymas (inercinio veikimo laikas) (6.1/F Pav.)

Pageidaujama sviestuvo svietimo trukme galima nustatyti tolygiai nuo maždaug 5 sekundžiu iki maks. 15 minuci.

Kaskart užfiksavus judsj pries pasibaigiant šiam laikui, laikmatis jsijungia iš naujo.

Pastaba:

Kaskart Šviestuvui iissijungus naujas judesys gali buti uzfiksuotas tik maždaug po 1 sekundés. Tik pasibaigus šiam laikui Šviestuvas uzfiksaves judsj vel jjungs sviesa.

Norint nustatyti jautrumo zona ir patikrinti funkcjjas rekomenduojama pasirinkti trumpiausia laika.

Veikimo nuotolio reguliavimas (jautrumas) (6.1/G Pav.)

Veikimo nuotolis - tai mazdaug apskritimo formos zona, kurioje judesi fiksuoja jutiklis, jeijis sumontuojamas 2,50 m aukstyje.

• Nustatymo regulatorius ties maksimalia reiksme = maksimalus jautrumo zonos ilgis (8 m)
• Nustatymo reguiatorius ties minimalia reiksme = minimalus jautrumo zonos ilgis (2,50 m)

Prieblandos lygio nustatymas (suveikimo slenkstis) (6.1/H Pav.)

Pageidaujamas šviestuvo suveikimo slenkstis nustatomas neribotai nuo maždaug 2 iki 2.000 liuksu.

-Nustatymo reguiatorius ties = dienos svesos rezimas (nepriklauso nuo apsvietimo)
-Nustatymo regulatorius ties = prieblandas rezimas (mażdaug 2 liuksai)

Nustatant jautrumo zona ir atliekant funkciju patikrimim dienos metu nustatymo regulatorius turi buti nustatytas ties

Naktinis apsvietimas (6.1/E Pav.)

Naktinis apsvietimas suteikia galimbye jjungti apsvietima 10% galingumu. Tik uzfiksavus judesj jautrmo zonoje nustatyam laikui jjungiama sviesa (zr. "Svietimo trukmèn nustatymai) iki maksimalios apsvietimo galios (100%) . Po to sviestuvas persijungia j suaktyvinta naktin apsvietima.

• Nustatymo regulatorius ties = naktinis apšvietimas jungtas.
• Nustatymo regulatorius ties 0 = naktinis apsvietimas isjungtas.

Naktinis apšvietimas yra JJUNGtas, kai dar nepasiektas apšvietimo slenkstis. Esant suaktyvintam dienos šviesos režimui naktinis apšvietimas visada yra JJUNGtas.

Pastovaus svietimo fungkija

Jeigu sumontuotas tinklo jungiklis, be jjungimo ir isjungimo funkciju galimos dar sios:

Pastovaus šviétrimo režimas (6.2 Pav.)

1) Pastovaus švietimo jjungimas: jungiklj 2 × ISJUNGTI ir JJUNGTI. Šviestuve 4 valandoms jjungiama pastovaus švietimo funkcjja. Paskui automatiskai vel perjungiama j jutiklio režima.
2) Pastovaus šviétrimo išjungimas: jungiklj 1 × ISJUNGTI ir JJUNGTI. Žibintas išsijungia ir persijungia j sensorinji režima.

Svarbu!

Greiti jungiklio paspaudimai turetu buti atliekami vienas po kito kuo greiciau (0,2-1 s diapazone).

7. Salinimas

Elektros prietaaisai, priedai ir pakuotés turi buti perdirbami
aplinkai nekenksmingu budu.

Neišmeskite elektros prietaisu kartu su buitinémis atliekomis!

Tik ES šalims

Remiantis gaiojanca Europos Sajungos Direktyva del elektros ir elektronikos jrangos atleku ir jos Perkinsimo nacionale teise, nebetinkami naudoti elektros prietaisai turi buti renkami atskirai ir perdirbami aplinkai nekensmingu budu.

Svarbu: valdymo prietaisas nekeičiamas.

8. Atitikties deklaracija

Aš, STEINEL GmbH, patvirtinu, kad radijo jrenginiú tipsas RS D2 S atitinka Direktyva 2014/53/ES. Visas ES atitikties deklaraciños tekstas prieinamas šiuo interneto adresu: www.steinel.de

9. Gamintojo garantija

Šis „Steinel“ Produktas pagamantas itin kruopšciai, pagal galiojancias normas patikrintos jo funkcjos ir saugumas bei papildomai atlikta pasirinktu prietaisu patikra. „Steinel“ suteikia prietaaisui garantija.

Garantinis laikotarpis - 36 menesiai. Jis skaiciuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medziagu arba gamybos broku; garantiniu laikotarpiu, musu nuožiura, prietaisas nemokamai remontuojamas arba keiciamos sugedusios dalys.

Garantija netaikoma susidevincioms dalims, taip pat jei prietaisas sugenda del netinkamo naudojimo arba netinkamos prieziuros. Kitiems daiktams padaryta za la neatlyginama.

Garantija taikoma tik tuo atveju, jei neisardytas prietaisas kartusu trumpu gedimo aprasymu, kasos cekiu arba saskaita(pirkimo data ir pardavejo antspaudu), tinkamai supakuotasatisunciamas j atitinkama technines prieziuros tarnybos vieta.

Remontas: pasibaigus garantinio aptarnavimo laikotarpiuii arba esant gedimams, kuriems garantiné priežūra negalioja, del remonto galimibyi teiraukites artimiausiame aptarnavimo centre.

3 METU GAMINTOJO GARANTIJA

10. Techninai duomenys

Matmenys P× A× S300× 300× 65,5mm

Tinklo jtampa 220-240 V, 50/60 Hz

Galios suvartojimas (P_on) 8,80 W

Sviesos srautas 886 Im

Efektyvumas 101 Im/W

Budéjimo režimas (sensorius) (P_sb) 0,39 W

Spalviné temperatura 3.000 K (siltai bahta spalva)

Spalvos atkurimo indeksas R a=82

Vidutinis projektinis tarnavimo laikas L70B50 esant 25^: > 60.000 val.

Spalvy nuoseklumas SDCM Pradiné reiksmé: 3

Sviesos intensyvumo pasiskirstymas

Medziaga Plastikas

Auksto daznio technika 5,8 GHz

Apimties kampas 360^ su 160^ atverties kampu

Svietimo trukmès nustatymas Nuo 15 s iki 15 min.

Prieblandos lygio nustatymas 2-2.000

Saugos klase IP 20

Apsaugos klase II

Energios sunaudojimas 630 mW

Aplinkos temperatura Nuo-10iki +40^

Siustuvo galingumas apie 1 mW

11. Veikimo sutrikimai

Sutrikimas Priežastis Istaisymas

Sensoriniame šviestuve nera elektros srovës	• Suveikë saugiklis, nejungta, nutrauktas laidas • Tinklo ivade ivyko trumpasis jungimas • Išsijungë tinklo jungiklis (jei yra)	• Junkite, pakeiskite saugiklj; junkite tiko jungiklj; itamos tikrinimo prietaisu patikrinkite liaq • Patikrinkite jungtis • Junkite tinklo jungiklj
Sensorinis šviestuvas nejsijungia	• Neteisingai nustatyas prieblandos lygis • Tinklo jungiklis ISJUNGtas • Suveikë saugiklis	• Nustatykite iš naujo • Junkite • Junkite, pakeiskite saugiklj; jeigu reikia, patikrinkite juntgj
Sensorinis šviestuvas neisijungia	• Jautrumo zonoje fiksuojamas nuolatinis judesys	• Patikrinkite veikimo zonos nustatymus
Sensorinis šviestuvas jsijungia, hors judesio nebuvo	• Šviestuvas sumontuotas netvirtai • Judesys buvo, tačiau sensorius jo nepažino (judesys už sienos, judejo mažas objektas arti lempos ir t. t.)	• Tvirtai sumontuokite korpusq • Patikrinkite veikimo zonos nustatymus
Sensorinis šviestuvas nejsijungia esant judejimui	• Greiti judesiai nuslopinami siekiant sumažinti trikdžius arba nustatyta per maža jautrumo zona • Neteisingai nustatyas prieblandos lygis	• Patikrinkite veikimo zonos nustatymus • Nustatykite iš naujo
