Productsoort	Binnenlamp met HF-bewegingsmelder
Merk	Steinel
Model	RS LED D2 V3
Afmetingen (L×H×D)	300 × 300 × 65.5 mm
Voedingsspanning	220-240 V, 50/60 Hz
Opgenomen vermogen	8.80 W
Lichtstroom	886 lm
Lichtrendement	101 lm/W
Kleurtemperatuur	3 000 K (warm wit)
Kleurweergave-index (Ra)	82
Gemiddelde levensduur (L70B50 bij 25°C)	> 60 000 h
Detectiehoek	360° met openingshoek van 160°
Bereik (montage op 2,5 m)	2,50 tot 8 m (instelbaar)
Frequentie HF-detector	5,8 GHz
Zendvermogen HF	ca. 1 mW
Nalooptijd	5 s tot 15 min (instelbaar)
Drempelwaarde (helderheid)	2 tot 2 000 lx (instelbaar)
Nachtverlichtingsfunctie	Ja (10% vermogen, in-/uitschakelbaar)
Beschermingsgraad	IP20 (alleen binnen)
Beschermingsklasse	II
Toegestane omgevingstemperatuur	-10 °C tot +40 °C
Stroomverbruik in stand-by	0,39 W
Materiaal	Kunststof
Elektrische aansluiting	3 geleiders (L, N, PE), kroonsteen
Fabrieksgarantie	3 jaar (5 jaar voor XLED home-serie)
Land van fabricage	Duitsland (Steinel GmbH)

Veelgestelde vragen - RS LED D2 V3 STEINEL

Hoe installeer ik de bewegingsmelder RS LED D2 V3?

Schakel de stroom uit. Markeer en boor de bevestigingsgaten. Afhankelijk van het kabeltype (inbouw of opbouw), volg de afbeeldingen 5.3 of 5.4. Sluit de geleiders (L, N, PE) aan op de kroonsteen. Pas de instellingen aan (nalooptijd, bereik, drempelwaarde) voordat u de diffuser bevestigt. Schakel de stroom weer in. Het apparaat voert een kalibratie van 10 seconden uit en schakelt daarna over naar detectiemodus.

Hoe stel ik het bereik van de detector in?

Gebruik de instelknop voor het bereik (afb. 6.1/G). Draai hem naar maximaal voor een bereik van 8 m, naar minimaal voor 2,50 m. Het bereik komt overeen met de diameter op de grond bij een montagehoogte van 2,5 m.

Hoe pas ik de drempelwaarde (helderheid) aan?

De drempelwaarde-instelling (afb. 6.1/H) is instelbaar van 2 tot 2.000 lx. Draai de knop naar het zonnesymbool voor daglichtbedrijf (onafhankelijk van helderheid), naar het maansymbool voor nachtbedrijf (ongeveer 2 lx). Stel bij daglicht in op zon om te testen.

Wat te doen als het armatuur niet aangaat ondanks beweging?

Controleer de drempelwaarde-instelling – als deze te hoog is (maanstand), reageert de detector mogelijk niet overdag. Zorg dat de hoofdschakelaar aan staat. Controleer het detectiegebied: snelle bewegingen of kleine objecten kunnen worden gemist. Pas het bereik indien nodig aan.

Hoe activeer ik de nachtverlichtingsfunctie?

Draai de knop voor de nachtverlichting (afb. 6.1/E) naar de stand aan (nachlamp symbool). De nachtverlichting schakelt de lamp in op 10% vermogen zodra de helderheidsdrempel wordt bereikt. Bij beweging springt de lamp naar 100% gedurende de ingestelde tijd en keert daarna terug naar nachtverlichting. Zet de knop op 0 om uit te schakelen.

Wat is de minimale afstand tot een WiFi-router?

Zorg bij installatie voor een minimale afstand van 3 m tussen het apparaat en elke WiFi-router of toegangspunt om storingen met de HF-sensor (5,8 GHz) te voorkomen.

Kan ik de LED-lichtbron vervangen?

Nee, de lichtbron is niet vervangbaar. Bij defect (bijv. doorgebrand) moet het hele armatuur worden vervangen.

Hoe gebruik ik de functie gedwongen inschakeling?

Met een hoofdschakelaar op de netkabel: schakel de schakelaar 2 keer (uit/aan) snel (0,2 tot 1 s) om het licht continu 4 uur aan te zetten. Uitschakelen: schakel 1 keer (uit/aan). Het apparaat keert terug naar normale detectiemodus.

Wat is de geschatte levensduur van het product?

De berekende gemiddelde levensduur is meer dan 60.000 uur (L70B50 bij 25°C). Dit komt overeen met ongeveer 6,8 jaar continu gebruik.

Hoe krijg ik de fabrieksgarantie van 3 jaar?

Bewaar het originele aankoopbewijs (datum en productaanduiding). Stuur bij een defect het complete product met het aankoopbewijs naar uw verkoper of rechtstreeks naar Steinel France SAS (29 rue des Marlières, 59710 Avelin). De garantie dekt materiaal- en fabricagefouten, met uitzondering van slijtdelen, onjuist gebruik of het niet opvolgen van de instructies.

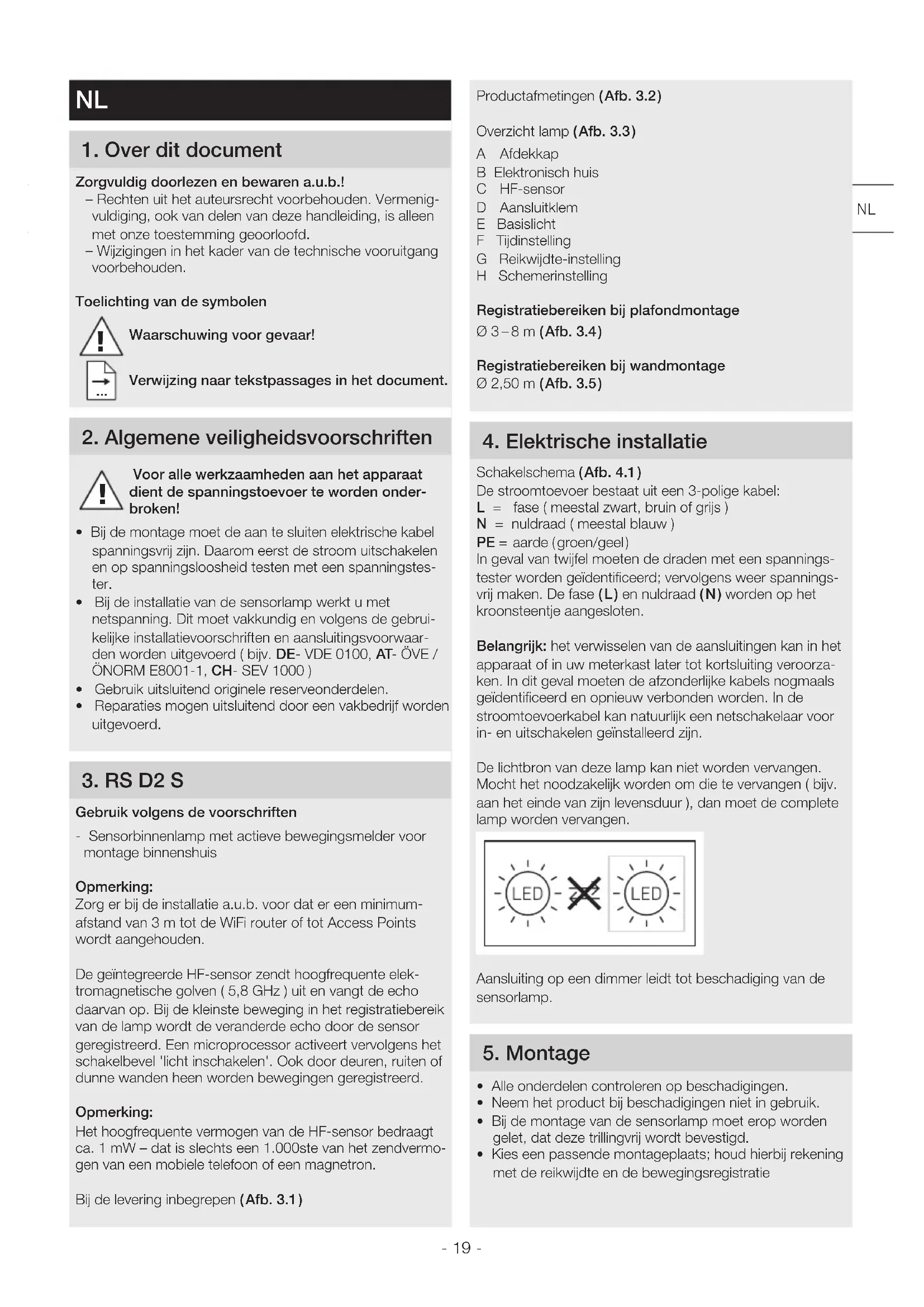

GEBRUIKSAANWIJZING RS LED D2 V3 STEINEL

Zorgvuldig doorlezen en bewaren a.u.b.!

• Rechten uit het autoursrecht voorbehonden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met once toestemming geoorloofd.
  Wijzigingen in het kader van de technische vooruitgang voorbehonden.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzingaar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

• Bij de montage moet de aan te sluiten elektrische kabel spanningsvrijn zich. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningster.
• Bij de installmentie van de sensorlamp werkkt u met netspanning. Dit要去 vakkundig en volgens de gebruikelijke installmentevoorschriften en aansluitingsvoorwaarden worden uitgevoerd ( bijv. DE-VDE 0100, AT-OVE/ONORM E8001-1, CH-SEV 1000)
• Gebruik uitsluitend originele reserveonderdelen.
• Reparaties mogen uitsluitend door eenvakbedrijf worden uitgevoerd.

3. RS D2 S

Gebruik volgens de voorschriften

• Sensorbinnenlamp met actieve bewegingsmelder voor montage binnenshuis

Opmerking:

Zorg er bij de installmentie a.u.b. voor dat er een minimumafstand van 3 m tot de WiFi router of tot Access Points wordt aangehouden.

De geintegreerde HF-sensor zendt hoogfrequente elektramagnetische golven (5,8 GHz)uit en vangt de echo waarvan op. Bij dekleinste beweging in het registratiebereik van de lamp wordt de veranderde echo door de sensor geregistreed. Een microprocessor activeertervolgens het schakelbevel 'licht inschakenl'.Ook door deuren,ruiten of dunne wanden heen worden bewegingen geregistreerd.

Opmerking:

Het hoogfrequente vermogen van de HF-sensor bedraagt ca. 1 mW - dat is slechts een 1.000ste van het zendvermögen van een mobiele telefoon of een magnetron.

Bij de levering inbegrepen (Afb. 3.1)

Productafmetingen (Afb. 3.2)

Overzicht lamp (Afb. 3.3)

A Afdekkap
B Elektronisch huis
C HF-sensor
D Aansluitklem
E Basislicht
F Tijndinstalling
G Reikwijdte-instelling
H Schemerinstelling

Registratiebereiken bij plafondmontage

03-8m (Afb.3.4)

Registratiebereiken bij wandmontage

2,50 m (Afb. 3.5)

4. Elektrische installmentie

Schakelschema (Afb. 4.1)

De stroomtoevoer besteht uit een 3-polige kabel:

L = fase (meestal zwart, bruin of grijs)

N = nuldraad (meestal blauw)

PE = aarde (groen/geel)

In geval van twijfel moeten de draden met een spannings-tester worden geidentificierd;ervolgens weeer spanningsvrij makeen. De fase (L) en nuldraad (N) worden op het kronsteentje aangesloten.

Belangrijk: het verwisselen van de aansluitingen kan in het apparaat of in uw meterkast later tot kortsluiting veroorzaken. In dit geval moeten de afzonderlijke kabels nogmaals geidentificerd en opnieuw verbonden worden. In de stroomtoevoerkabel kanatuurlijk een netschakelaar voor in- en uitschaken geinstalleerd zijn.

De Lichtbron van deze lamp kan nicht worden verrangen. Mocht hetoodzakelijk worden om die te verrangen ( bijv. aan het einde van zijn levensduur), dan要去 de complete lamp worden verrangen.

Aansluiting op een dimmer leidt tot beschadiging van de sensorlamp.

5. Montage

• Alle onderdelen controleren op beschadigingen.
• Neem het product bij beschadigingen Niet in gebruik.
• Bij de montage van de sensorlamp要去 erop worden gelet, dat deze trillingvrij worden bevestigd.
• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie

Montagestappen

Stroomtoevoer uitschakelen (Afb. 4.1)
- Boorgaten aftekenen (Afb. 5.1)
Gaten boren en pluggen inbrengen (Afb. 5.2)
Montage bij kabels in de muur (Afb. 5.3)
- Montage bij kabels op de muur (Afb. 5.4)
Aansluitkabel aansluten (Afb.5.5)
- Installingen uitvoeren '6. Werking' (Afb. 5.6)
- Afdekkapplaatsen (Afb.5.7)
Stroomtoevoer inschakelen (Afb. 5.7)

6. Werking

Nadat de behuizing gemonteerd en de netaansluiting uitgevoerd is, kan de sensorlamp in gebruik worden genomen. Wanner de lamp handmatig met de Lichtschakelaar wordt ingeschakeld, schakelt die voor de inmeetfase na 10 sec.uit en is verrolgens actief voor de sensormodus. Het opnieuw activeren van de Lichtschakelaar is Niet nodig.

Functie instelknopje (Afb. 6.1)

Fabrieksinstellungen:

Tijdinstelling: 5 seconden

Reikwijdte-installing:8 m

Schemerinstelling: 2.000 lux

Tijdinstelling (nalooptijd) (Afb. 6.1/F)

De gewenste brandduur van de lamp kan traploos van ca. 5 seconden tot max. 15 minutes worden ingesteld. Deijd-klok worden door ie dedere geregistreeerde beweging voor afloop van dezeijd opnieuw gestart.

Opmerking: na iedere uitschakeling van de lamp is een hernieuwde bewegingsregistratie gedurende ca. 1 seconde nicht möglichk. Pas na afloop van dezeijd zal de lamp bij beweging hetlicht weer inschakenen.

Bij de instelling van het registratiebereik en voor de functie-controle raden wij aan de kortsteijd in te stellen.

Reikwijdté-instelling (gevoeligheid) (Afb. 6.1/G)

Met het begrip reikwijdte worden de onceveer ronde cirkel op de grond bedoeld, die als registratiebereik ontstaat bij montage op 2,5 m hoogte.

-Instelknopje maximaal = max. reikwijdte (8 m)
-Instelknopje minimaal = min.reikwijdte (2,50 m)

Schemerinstelling (drempelwaarde) (Afb. 6.1/H)

De gewenste drempelwaarde kan traploos van ca. 2 tot 2.000 lux worden ingesteld.

-Instelknopje op = daglichtstand ( onafhankelijk van de lichtsterkte)
-Instelknopje op = schemerstand (ca. 2 lux)

Bij de instelling van het registratiebereik en voor de functie-test bij daglicht要去 de instelknop op staan.

Basislicht (Afb. 6.1/E)

Het basislicht maakt een verlichting met 10% van hetlichtvermogen möglich. Pas bij beweging in het registratiebereik worden het Licht voor de ingesteldeijd (zieijdinstelling) maar het maximalelichtvermogen (100%) geschakeld. Daarna schakelt de lamp terug�n het geactiveerdeuchtlicht.

-Instelknopje opC=nachtlicht geactiveerd
-Instelknopje op 0 = weltlicht gedeactiveerd

Het basislicht is AAN, wanner de drempelwaarde van de lichtsterkte Niet worden gehaald. Bij geactiveerde daglichtstand is het nachlicht.altijd AAN.

Permanenteverlichting

Als er een optionele netschakelaar in de kabel worden gesmteerd, zijn naast het eenvoudige in- en uitschakelen ook de volgende functies möglichk:

Permanente verlichting (Afb. 6.2)

1) Permanente verlichting inschakelen:

Schakelaar 2 × UIT en AAN. De lamp wordt 4增高 permanent ingeschakeld. Vervolgens schakelt de lamp automatisch weever op sensormodus.

2) Permanente verlichting uitschakelen:

Schakelaar 1 × UIT en AAN. De lamp gaat UIT resp. schakelt over op sensormodus.

Belangrijk: het meertere malen op de schakelaar drukken要去 nsel achefter elkaar gebeuren (ca. 0,2-1 sec.).

7. Verwijdersen

Elektrische apparaten, toebehoren en verpakkingen dieren milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten nicht bij het huisvuil!

Alleen voor EU-landen

Conform de geldende Europese richtlij voor verbruike elektrische en elektronische apparatuur en hun implementationatie in nationaalrecht, dieneniet longer bruikbare elektrische apparaten gescheden ingezameld en milieuvriendelijk gerecycled te worden.

Belangrijk: de regelaar kan nicht worden verrangen.

8. Conformiteitsverklaring

Hierbij verwkaar ik, STEINEL GmbH, dat het type radioap- paratuur RS D2 S conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www. steinel.de

9. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Duitsland

Alle producten van STEINEL voldoen aan de hoogste kwa- liteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aantoon-baar te wijten zijn aan materiaal- of fabricagefouten en die onmiddelijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebrukt, met uitzondering van STEINEL Professional-producten.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, Gratis te verrangen (eventuele door een opvolgend model vandezelfde of hogere kwaliteit)of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochtte STEINEL-product bedraagt 3aar (bij productenuit de XLED home-serie

5aar) vanaf de datum van aankoop van het product.

Wij nemen de transportkosten voor onsze rekening, maar Niet de transporte risico's van de retourzending.

Wettelijk rechten bij gebreken,kesteloosheid

De hier beschreiben diensten gelden als aanvulling op de wettelijkke garantierechten - met inbegrip van speciale beschemende bepalingen voor consumenten - en beperken of verrangen deze Niet. De uitoefening van uw wettelijkke rechten in geval van gebreken iskesteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle verrangbarelichtbronnen.Verder is garantie uitgesloten:

• bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zichen van gebruiks-slijtage of andere natuurlijke slijtage,
• bij een Niet regelconform of onjuist gebruik van het product, of indien de bedienings instructies Niet werden nageleefd,
• wonneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserve-onderdelen die geen originele STEINEL-delen zich,
• indien het onderhoud en de verzorging van de producten Niet conform de bedieningshandleiding werden uitgevoerd,
• wonneer de montage en installationiet nicht volgens de installatievoorschriften van STEINEL werden uitgevoerd, bij transportschade of -verliezen.

Geldigkeit van het Duitserecht

Op deze voorwaarden is Duitsrecht van toepassing, het Weens Koopverdrag (CISG) wordenuitgesloten.

Garantie claimen

Indien u aanspraak wilt make op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding maar uw specialzaak ofrechtstreeksaar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u waarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen.

3JAAR FABRIEKS GARANTIE

Gemiddelde levensduur L70B50 bij 25 °C: > 60.000研究成果

Kleurconsistentie SDCM beginwaarde: 3

Lichtsterkteverdeling

Material	kunststof
HF-techniek	5,8 GHz
Registatiehoek	360° met 160° openingshoek
Tijdinstelling 15 sec. tot 15 min.
Schemerinstelling	2-2.000
Bescherming	IP 20
Veiligheidsklasse	II
Eigen verbruik	630 mW
Omgevingstemperatuur	-10 °C tot +40 °C
Zendvermögen	ongeveer 1 mW

11. Storingen

Storing Oorzaak Oplossing

De sensorlamp is zonder spanning	Zekering gesprongen, nicht ingeschä-keld, leiding onderbroken	Zekering inschakelen, verwangen, netschakelaar inschakelen, kabel met spanningzoeker controleren
	Kortsluiting in de stroomtoevoer	Aansluitingen controleren
	Eventueel aanwezige netschakelaar UIT	Netschakelaar inschakelen
De sensorlamp schakelt Niet in	Schemerinstelling verkeerd gekozen	Opnieuw instellen
	Netschakelaar UIT	Inschakelen
	Zekering gesprongen	Zekering inschakelen, verwangen,evt. aansluiting controleren
De sensorlamp schakelt Niet UIT	Permanente beweging in het registra-tiebereik	Bereik controleren
Sensorlamp schakelt+zonderherkenbare beweging in	Lamp Niet stabel gemonteerd	Behuizing vast monteren
	Beweging was aanwezig, werk echter Niet bemerkt door de waarnemer (be-weging acheter wand, beweging van een Klein object in de directe omgeving van de lamp etc.)	Bereik controleren
Sensorlamp schakelt ondanksbeweging Niet in	Snelle bewegingen worden onderdrukt voor het verminderen van storingen of het registratiebereik is teklein ingesteld	Bereik controleren
	Schemerinstilling verkeerd gekozen	Opnieuw instellen
