Produkttype	Innendørsarmatur med HF-bevegelsesdetektor
Merke	Steinel
Modell	RS LED D2 V3
Mål (L×H×D)	300 × 300 × 65.5 mm
Strømforsyningsspenning	220-240 V, 50/60 Hz
Effektforbruk	8.80 W
Lysstrøm	886 lm
Lysteffektivitet	101 lm/W
Fargetemperatur	3 000 K (varmhvit)
Fargegjengivelsesindeks (Ra)	82
Gjennomsnittlig levetid (L70B50 ved 25°C)	> 60 000 h
Deteksjonsvinkel	360° med vinkelåpning på 160°
Rekkevidde (montering på 2.5 m)	2.50 til 8 m (justerbar)
HF-detektorfrekvens	5.8 GHz
HF-sendeeffekt	ca. 1 mW
Tidsinnstilling	5 s til 15 min (justerbar)
Utløsningsnivå (lysstyrke)	2 til 2 000 lx (justerbar)
Nattfunksjon	Ja (10 % effekt, kan aktiveres/deaktiveres)
Beskyttelsesklasse	IP20 (kun innendørs)
Kapslingsklasse	II
Tillatt omgivelsestemperatur	-10 °C til +40 °C
Hvileforbruk	0.39 W
Materiale	Plast
Elektrisk tilkobling	3 ledere (L, N, PE), klemme
Produsentgaranti	3 år (5 år for XLED home-serien)
Produksjonsland	Tyskland (Steinel GmbH)

Ofte stilte spørsmål - RS LED D2 V3 STEINEL

Hvordan installere bevegelsesdetektoren RS LED D2 V3?

Slå av strømmen. Marker og bor festehullene. Avhengig av kabeltype (innfelt eller på vegg), følg figur 5.3 eller 5.4. Koble lederne (L, N, PE) til klemmen. Juster innstillingene (tidsinnstilling, rekkevidde, terskel) før du fester diffusoren. Slå på strømmen igjen. Apparatet utfører en kalibrering på 10 sekunder og går deretter i deteksjonsmodus.

Hvordan justere detektorens rekkevidde?

Bruk rekkeviddereguleringsknappen (Fig. 6.1/G). Vri den til maksimum for en rekkevidde på 8 m, til minimum for 2,50 m. Rekkevidden tilsvarer diameteren på bakken i en monteringshøyde på 2,5 m.

Hvordan justere utløsningsnivået (lysstyrke)?

Terskelinnstillingen (Fig. 6.1/H) gjøres gradvis fra 2 til 2 000 lx. Vri knappen til solsymbolet for dagdrift (uavhengig av lysstyrke), til månesymbolet for nattdrift (ca. 2 lx). I dagslys, still på sol for å teste.

Hva gjør jeg hvis armaturen ikke slår seg på til tross for bevegelse?

Sjekk utløsningsnivået – hvis det er for høyt (måneposisjon), kan detektoren ikke reagere på dagtid. Forsikre deg om at hovedbryteren er i på-stilling. Kontroller deteksjonsområdet: raske bevegelser eller små gjenstander kan bli uoppdaget. Juster rekkevidden ved behov.

Hvordan aktivere nattfunksjonen?

Vri nattfunksjonsknappen (Fig. 6.1/E) til på-stilling (nattfunksjonssymbol). Nattfunksjonen tenner lyset med 10 % effekt når lysstyrkenivået er nådd. Ved bevegelse går lyset til 100 % i den innstilte tidsperioden, og går deretter tilbake til nattfunksjon. Sett knappen til 0 for å deaktivere.

Hva er minimumsavstanden til en WiFi-ruter?

Under installasjon, sørg for å holde en avstand på minst 3 m mellom apparatet og enhver WiFi-ruter eller tilgangspunkt for å unngå interferens med HF-sensoren (5,8 GHz).

Kan jeg bytte LED-lyskilden?

Nei, lyskilden kan ikke byttes. Hvis den er defekt (for eksempel utbrent), må hele armaturen byttes.

Hvordan bruke tvangsdriftfunksjonen?

Med en hovedbryter på strømkabelen: slå bryteren 2 ganger (av/på) raskt (0,2 til 1 s) for å tenne lyset kontinuerlig i 4 timer. For å deaktivere tvangsdrift, slå bryteren 1 gang (av/på). Apparatet går da tilbake til normal deteksjonsmodus.

Hva er estimert levetid for produktet?

Beregnet gjennomsnittlig levetid er over 60 000 timer (L70B50 ved 25°C). Det tilsvarer omtrent 6,8 år med kontinuerlig bruk.

Hvordan få 3 års produsentgaranti?

Oppbevar originalt kjøpsbevis (dato og produktbetegnelse). Ved feil, send hele produktet med kjøpsbeviset til forhandleren eller direkte til Steinel France SAS (29 rue des Marlières, 59710 Avelin). Garantien dekker material- eller produksjonsfeil, ekskludert slitedeler, feil bruk eller manglende overholdelse av instruksjonene.

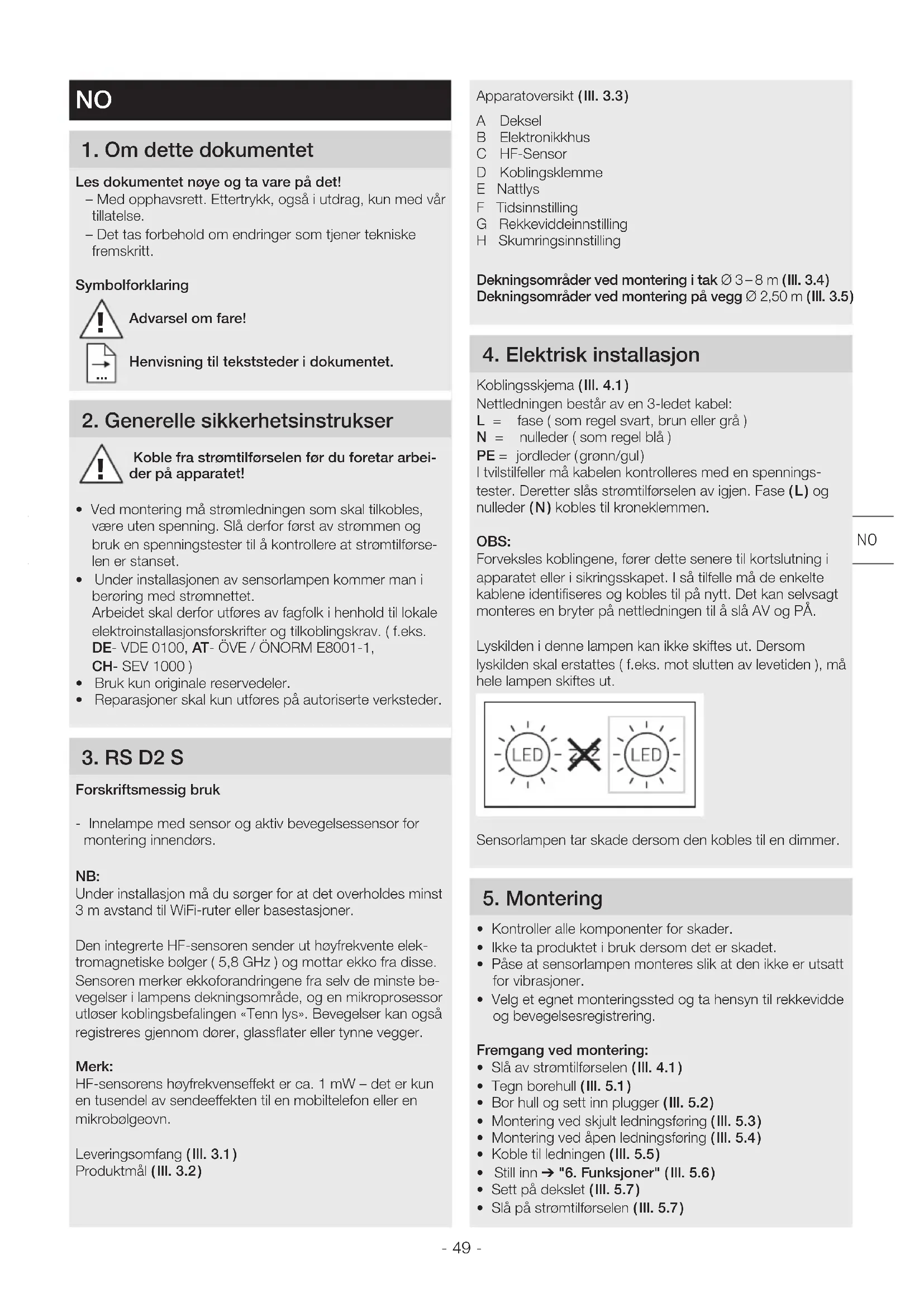

BRUKSANVISNING RS LED D2 V3 STEINEL

Oversikt over enheter (Bild 3.3)

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

Koble fra stromtilforselen for du foretar arbeider pa apparatet!

• Ved montering ma strømledningen som skal tilkobles,��e uten spenning. Slä derfor forst av strømmen ogbruken spenningstester til a kontrollere at strømtilforselen er stanset.
  Under installationsjonen av sensorlampenkommen man i beroring med stromnettet. Arbeidet skal derfor utfores av fagfolk i henhold til lokale elektrinstallasjonsforskritter og tilkoblingskrav.(f.eks. DE-VDE 0100,AT-ÖVE/ONORM E8001-1, CH-SEV 1000)
• Bruk kun originale reserverdeler.
• Reparasjoner skal kun utfores på autoriserte verksteder.

3. RS D2 S

Forskiftsmessig bruk

• Innelampe med sensor og aktiv bevegelsessensor for montering innendors.

NB:

Under installationsjon ma du sorgen for at det overholds minst 3 m avstand til WiFi-ruter aller basestasjoner.

Den integrerte HF-sensoren sender ut hoyfrekvente elek- tromagnetiske bolger (5,8 GHz) og mottar ekko frappe. Sensoren merker ekkoforandringene fra selv de minste bevegelser i lampens dekningsomrade, og en mikroprossessor utlser koblingsbefalingen Tenn lys).Bevegelser kan ogsa registrereres gjennom dorer, glassflater erler tynne vegger.

Merk:

HF-sensorens hoyfrekvenseffekt er ca. 1 mW - det er kun en tusendel av sendeeffekten til en mobiltelefon aller en mikrobølgeovn.

Leveringsomfang (III.3.1)

4. Elektrisk installationsjon

Koblingsskjema (III.4.1)

L = fase ( som regel svart, brun aller grå)

N = nulleder ( som regel blå )

PE = jordleder(grönn/gul)

I tvilsteller mä kabelen kontrolleres med en spennings-tester. Deretter slas strømtilforselen av igjen. Fase (L) og nulleder (N) kobles til kroneklemmen.

OBS:

Forveksles koblingene, fører dette senere til kortslutning i apparatet eller i sikringsskapet. I sä tilfelle ma de enkelte kablene identifiseres og kobles til pa nytt. Det kan selvagsagt moneres en bryter pa nettledningen til a sla AV og PÅ.

• Kontroller alle komponenter for skader.
• Ikke taprodukter i bruk dersom det er skadet.
• Pase at sensorlampen monteres sikat den icke er utsatt for vibrasjoner.
• Velg et egnet monteringssted og ta hensyn tilrekkevidde og bevegelsesregistering.

Fremgang ved montering:

• Slá av strømtilforselen (III. 4.1)
• Tegn borehull (III. 5.1)
• Bor hull og sett inn plugger (III. 5.2)
• Montering ved skjult ledningsforing (III. 5.3)
• Montering ved Åpen ledningsføring (III. 5.4)
  Koble til ledningen (III. 5.5)
  Stillinn "6.Funksjoner"(III.5.6)
• Sett pà dekslet (III. 5.7)
• Sla paa stromtilforselen (III. 5.7)

6. Funksjon

Sensorlampen kan tas i bruk när huset er montert og koblet til stromnettet. Tennes lampen manuelt via lysbryter, slar den seg av etter 10 sekunder for innmålingsfasen og er deretter aktivert for sensordrift. Det er ici nødvendig Å aktivere lysbryteren pa nytt.

Funksjon innstillingsknapp (III.6.1)

Fabrikinnstlinger:

Tidsinnstilling: 5 sekunder

Rekkeviddeinnstilling:8 m

Skumringsinnstilling: 2.000 lux

Grunnlysstyrke: 10%

Tidsinnstilling (belysningsid) (III. 6.1/F)

Onsket belysningstid kan stilles trinnlost inn fra ca.

5 sekunder til maks. 15 minutter. Hver registrente bevegelse for denne tiden er utlopt starter tidsuret pa nytt.

Merk:

Etter haverukoblingsproess er en ny bevegelsese-Registrarering avbrutt i ca. 1 sekund.Forst nar donne tiden er gatt, kan lampen tenne lys ved bevegelse igjen.

Ved innstilling av registreringsomraretog for funksjontesten anbefales det a stille inn kortest mulig tid.

Rekkeviddeinnstilling (reaksjonsniva) (III. 6.1/G)

Med begrepetrekkevidde menes den omtrent sirkelformede diameteren pa bakken som utgjor dekningsomraretn ar lampen monteres i 2,5 m hoyde.

-Innstillingsknappmaks. = maks.rekkevidde(8m）
-Innstillingsknappmin. = min.rekkevidde(2,50m）

Skumringsinnstilling (reaksjonsiva) (III. 6.1/H)

Onsket reaksjonsniva for lampen kan stilles trinnlost inn fra ca.2-2.000 lux.

-Innstillingsknappen stilt p= dagslysmodus (uavhengig av lysstyrke)
-Innstillingsknappen stilt pa = skumringsmodus (ca. 2 lux)

Ved innstilling av dekningsomradet og for funksjonstesten i daglys ma stillskruen sta pa.

Nattlys (III.6.1/E)

Grunnlysstyrken gir en belysning med ca. 10% belysnings-effekt. Forst när det er bevegelse i dekningsområdet, tennes lyset for innstilt tid (se tidsinnstilling) med maks. belysningseffekt ( 100% ). Deretter kobles lampen om til aktivert nattlys.

-Innstillingsknappenp 日 nattlys aktivert
-Innstillingsknappen 日 0 = nattlys deaktivert

Nattlyset er PÅ dersom nominell verdi for lysstyrke underskrides. Nattlyset er alltid PÅ ved aktivert dagslysmodus.

Permanent lys

Dersom det monteres en nettbryter pa nettledningen, har man folgende funksjoner i tillegg til enkel inn- og utkobling:

Permanent lys (III.6.2)

1) Tenne permanent lys: Sla bryteren 2× AV og PA. Lampen stilles pa permanent lys i 4 timer.Deretter gar den automatisk over i sensordrift igjen.
2) Slukke permanent lys: Bryter 1× AV og PA. Lampen slukkes ellg ar over til sensordrift.

OBS:

Trykk pa bryteren flere ganger i rask rekkefolge ( rundt 0,2-1 sekund).

7. Avfallsbehandling

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke longer kan benyttes, samles opp atskilt fra annet söppel og gjenvinnes på en miljøvennlig*Mæt.

Viktig: Funksjonsenheten kan/DDke skiftes ut.

8. Samsvarserklæring

Hermed erklaerer STEINEL GmbH at det tradlose anlegget av type RS D2 S oppfyller kravene i direktiv 2014/53/EU. Den komplette teksten i EU-samsvarserklaeringen finnes pa folgende internettadresse: www.steinel.de

9. Produsentgaranti

Dette Steinel-produktet er fremstilt med storste noyaktigkeit. Det er testet mht. funksjon og sikkerhet i henhold til gjeldende forskritter og deretter unterkastet en stikkprovekontroll.

Steinel gir full garanti for feilfri kvalitet og funksjon. Garantitiden utgjor 36 maneder, regnet fra dagen apparatet ble solgt til forbrukeren. Vi utbedrer mangler som kan fores tilbake til fabrikasjonsfeil erler feid ved materialene. Garantien ytes ved repa rasjon ell erled at deler med feil byttes ut.

Garantien bortfaller ved skader på slitasjedeler, eller ved skader eller mangler som er oppstatt som føge av ukyndig bruk eller vedlikehold. Folgeskader ved bruk (skader på andre gjenstander) dekkerne av garantien. Garantien ytes bare hvis hele apparatet pakkes godt inn og sendes til importoren. Legg ved en kort beskrivelse av feilen samt kvittering eller regning (kjopsdato og forhandlers stempel).

Reparasjonsservice: Etter garantitidens utlop,ller ved mangler som ikke dekkes av garantien, kan du sporre forhandleren om muligheter for reparasjon.

3 ÅRS PRODUSENT GARANTI

10. Tekniske spesifikasjoner

Mäl b × h × d 300 × 300 × 65,5 mm

Spenning 220-240 V, 50/60 Hz

Effektopptak (P_on) 8,80 W

Lysström 886 Im

Effektivitet 101 Im/W

Standby sensor (P_sb) 0,39 W

Targetemperatur 3.000 K (varmhvit)

Fargegjengivelsesesindeks R a=82

Middels levetid L70B50 ved 25^: > 60.000 t

Fargekonsistens SDCM Startverdi: 3

Lysstyrkefordeling

Materialist

HF-teknologi 5,8 GHz

Dekningsvinkel 360^ med 160^ apningsvinkel

Tidsinnstilling 15 sek til 15 min

Skumringsinnstilling 2-2.000

Kapslingsgrad IP 20

Kapslingsklasse II

Egenforbruk 630 mW

Omgivelsestemperatur -10°C til +40°C

Sendeeffekt ca. 1 mW

11. Driftsfeel

Feil Årsak Tiltak
Sensorlampen har ikke speffenning	Sikringen er,gått, ikke slätt på, brudd på ledningen	Aktiver sikringen,sett i ny, slå på ledningsbryteren,kontROLLER ledningen med spennningstester
	Kortslutning i nettledningen	KontROLLER koblingene
	En eventuell nettbryter er slätt av	Slå på nettbryter
Sensorlampen tennes ikke	Det er valgt feil skuringsinnstilling	Still inn på nytt
	Nettbryter er AV	Slå på
	Sikringen har reagert	Aktiver sikringen,sett i ny, kontROLLER ev.koblingene
Sensorlampen slukkes ikke	Permanente bevegelser i deknings-området	Kontroller området
Sensorlampen tennes uten øpenbar grunn	Lampen er ikke bevegelsessikkert monter	Monter lampehuset godt
	Det er bevegelser i området som observatoren ikke ser (bevegelser bak vegg, et lite objekt beveger seg i umiddelbarærhet av lampen etc.)	Kontroller området
Sensorlampen tennes ikke på tross av bevegelser	Raske bevegelser undertrykkes for feilminimering,ller det er innstilt et for lite dekningsområde	Kontroller området
	Det er valgt feil skumringsinnstilling	Still inn på nytt
