RS LED D2 V3 - Rilevatore di movimento STEINEL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Apparecchio da interno con sensore di movimento HF
Marca	Steinel
Modello	RS LED D2 V3
Dimensioni (L×A×P)	300 × 300 × 65.5 mm
Tensione di alimentazione	220-240 V, 50/60 Hz
Potenza assorbita	8.80 W
Flusso luminoso	886 lm
Efficienza luminosa	101 lm/W
Temperatura di colore	3 000 K (bianco caldo)
Indice di resa cromatica (Ra)	82
Durata media (L70B50 a 25°C)	> 60 000 h
Angolo di rilevamento	360° con apertura angolare di 160°
Portata (montaggio a 2.5 m)	2.50 a 8 m (regolabile)
Frequenza del sensore HF	5.8 GHz
Potenza di emissione HF	circa 1 mW
Temporizzazione	5 s a 15 min (regolabile)
Soglia di attivazione (luminosità)	2 a 2 000 lx (regolabile)
Funzione luce notturna	Sì (10% di potenza, attivabile/disattivabile)
Grado di protezione	IP20 (solo interni)
Classe di protezione	II
Temperatura ambiente ammissibile	-10 °C a +40 °C
Consumo in stand-by	0.39 W
Materiale	Plastica
Collegamento elettrico	3 conduttori (L, N, PE), morsettiera
Garanzia del produttore	3 anni (5 anni per serie XLED home)
Paese di produzione	Germania (Steinel GmbH)

Domande frequenti - RS LED D2 V3 STEINEL

Come installare il rilevatore di movimento RS LED D2 V3?

Spegnere l'alimentazione elettrica. Segnare e forare i fori di fissaggio. A seconda del tipo di cavo (incassato o a vista), seguire le figure 5.3 o 5.4. Collegare i conduttori (L, N, PE) alla morsettiera. Regolare le impostazioni (temporizzazione, portata, soglia) prima di fissare il diffusore. Riaccendere l'alimentazione. L'apparecchio esegue una calibrazione di 10 secondi e poi passa in modalità rilevamento.

Come regolare la portata del rilevatore?

Utilizzare il pulsante di regolazione della portata (Fig. 6.1/G). Ruotarlo al massimo per una portata di 8 m, al minimo per 2.50 m. La portata corrisponde al diametro a terra a un'altezza di montaggio di 2.5 m.

Come regolare la soglia di attivazione (luminosità)?

La regolazione della soglia (Fig. 6.1/H) avviene progressivamente da 2 a 2.000 lx. Ruotare la manopola sul simbolo del sole per il funzionamento diurno (indipendente dalla luminosità), sul simbolo della luna per il funzionamento notturno (circa 2 lx). In piena luce, impostare sul sole per testare.

Cosa fare se l'apparecchio non si accende nonostante un movimento?

Verificare l'impostazione della soglia di attivazione – se è troppo alta (posizione luna), il sensore potrebbe non reagire durante il giorno. Assicurarsi che l'interruttore principale sia in posizione di accensione. Controllare l'area di rilevamento: movimenti rapidi o piccoli oggetti potrebbero non essere rilevati. Regolare la portata se necessario.

Come attivare la funzione luce notturna?

Ruotare la manopola della luce notturna (Fig. 6.1/E) sulla posizione di accensione (simbolo luce notturna). La luce notturna accende la luce al 10% di potenza non appena viene raggiunta la soglia di luminosità. In caso di movimento, la luce passa al 100% per la durata programmata, poi torna alla modalità notturna. Mettere la manopola su 0 per disattivare.

Qual è la distanza minima da rispettare da un router WiFi?

Durante l'installazione, assicurarsi di rispettare una distanza di almeno 3 m tra l'apparecchio e qualsiasi router WiFi o punto di accesso per evitare interferenze con il sensore HF (5.8 GHz).

Posso sostituire la sorgente luminosa LED?

No, la sorgente luminosa non è sostituibile. Se è difettosa (ad esempio bruciata), è necessario sostituire l'intero apparecchio.

Come utilizzare la funzione di accensione forzata?

Con un interruttore principale sul cavo di alimentazione: azionare l'interruttore 2 volte (spento/accesso) rapidamente (da 0.2 a 1 s) per accendere la luce in modo continuo per 4 ore. Per disattivare l'accensione forzata, azionare l'interruttore 1 volta (spento/accesso). L'apparecchio torna quindi alla modalità di rilevamento normale.

Qual è la durata stimata del prodotto?

La durata media calcolata è superiore a 60.000 ore (L70B50 a 25°C). Ciò corrisponde a circa 6,8 anni di utilizzo continuo.

Come usufruire della garanzia del produttore di 3 anni?

Conservare la prova d'acquisto originale (data e descrizione del prodotto). In caso di difetto, inviare il prodotto completo con la prova d'acquisto al rivenditore o direttamente a Steinel France SAS (29 rue des Marlières, 59710 Avelin). La garanzia copre i difetti di materiale o di fabbricazione, esclusi i pezzi di consumo, l'uso improprio o la mancata osservanza delle istruzioni.

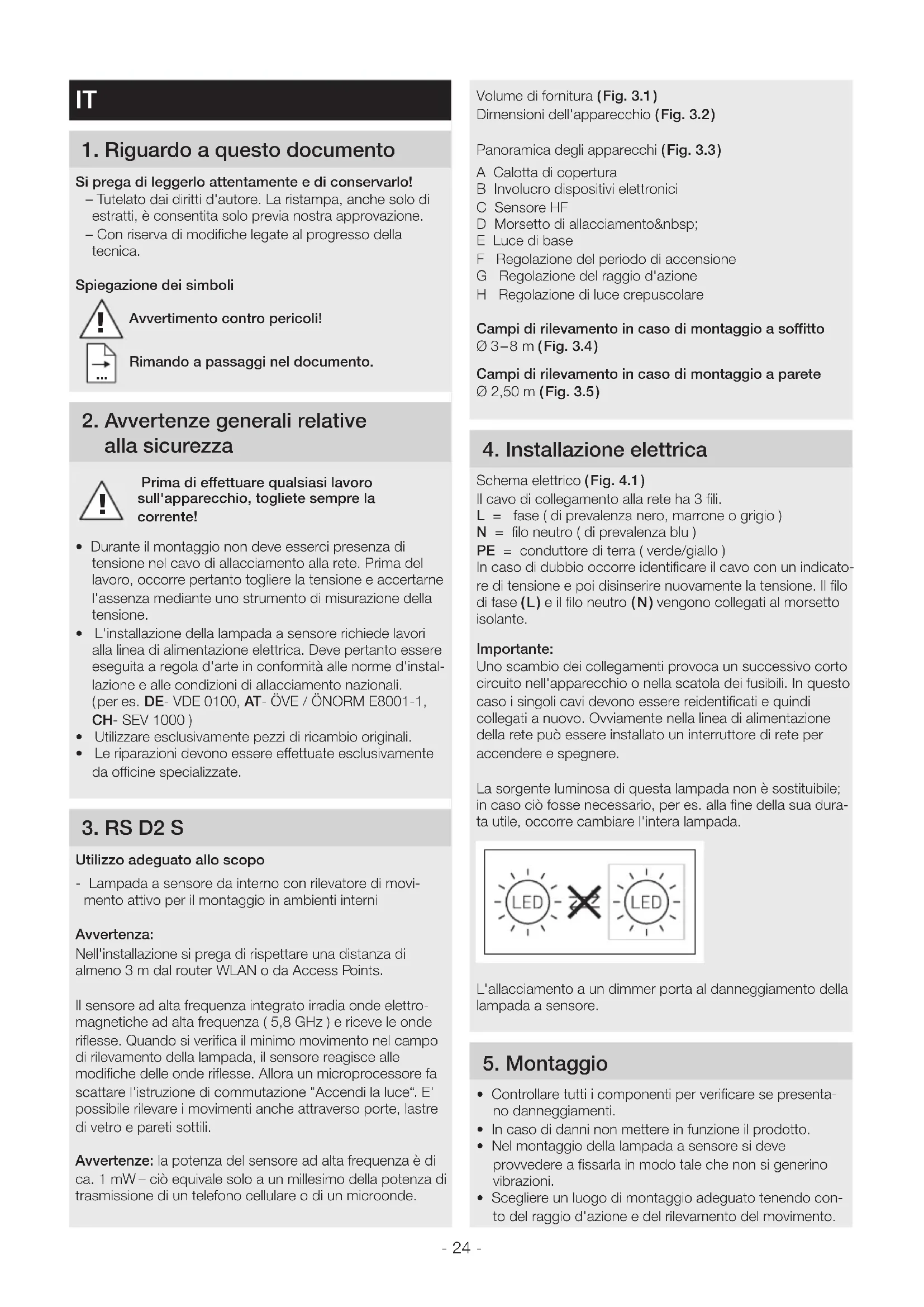

MANUALE UTENTE RS LED D2 V3 STEINEL

IT. 24 Seguire attendamente le istruzioni

ES. 29 Observes de la informacion textual!

1. Riguardo a Anythingo documento

Si prega di leggerlo attendamente e di conservarlo!

-Tutelato dai diritti d'autore. La ristampa,anche solo di estratti, è consentita solo previa notre approvazione.
- Con riserva di modifiche legate al progresso della tecnica.

Spiegazione dei symboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di effettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!

• Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.
• L'installation della lampada a sensore richiede lavori alla linea di alimentazione elettrica. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali. (per es. DE-VDE 0100, AT-ÖVE/ÖNORM E8001-1, CH-SEV 1000)
  Utilizzare esclusivamente pezioni di ricambio originali.
• Le riparazioni devono essere effettuate esclusivamente da officine specializzate.

3. RS D2 S

Utilizzo adeguato allo scopo

• Lampada a sensore da interno con rilevatore di movimento attivo per il montaggio in ambienti interni

Avverenza:

Nell'installazione si prega di rispetto una distance di almeno 3 m dal router WLAN o da Access Points.

Il sensore ad alla frequenza integrato irradia onde elettromagnetice ad alta frequenza (5,8 GHz) e riceve le onderiflesse. Quando si verifica il minimo movimento nel campodi rilevamento della lampada, il sensore reagisce alle modifiche delle onde riflesse. Allora un microprocessore fa scattare l'istruzione di commutazione "Accendi la luce". E' possibile rilevare i movimenti anche attraverso porte, lastre di vetro e pareti sottili.

Avvertenze: la potenza del sensore ad alta frequenza è di ca. 1 mW – ciò equivale solo a un millesimo della potenza di trasmissione di un Telefono cellulare o di un microonde.

Volume di fornitura (Fig. 3.1)

Dimensioni dell'apparecchio (Fig. 3.2)

Panorama cdegi apparecchi (Fig. 3.3)

A Calotta di copertura
B Involucro disposittivi elettronici
C Sensore HF
D Morsetto di allacciamento
E Luce di base
F Regolazione del periodo di accensione
G Regolazione del raggio d'azione
H Regolazione di luce crepuscolare

Campi di rilevamento in caso di montaggio a soffitto 03-8 m (Fig.3.4)

Campi di rilevamento in caso di montaggio a parete 2,50m (Fig.3.5)

4. Installazione elettrica

Schema elettrico (Fig. 4.1)

Il cavo di collegamento alla rete ha 3 fili.

L = fase (di prevalenza nero, marrone o grigio)

N = filo neutro (di prevalenza blu)

PE = conduttore di terra (verde/giallo)

In caso di dubbio occorre identificare il cavo con un indicatore di tensione e poi disinserire nuovamente la tensione. Il filo di fase (L) e il filo neutro (N) vengono collegati al morsetto isolante.

Important:

Uno scambio dei collegamenti provoca un successivo corto circuito nell'apparecchio o nella scatola dei fusibili. In quello caso i singoli cavi devono essere reidentificati e quindi collegati a nuovo. Ovviamente nella linea di alimentazione della rete cui è essere installato un interruptore di rete per accendere e spegnere.

La sorgente luminosa di但这a lampada non è sostituibile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorreambiare l'intera lampada.

L'allacciamento a un dimmer porta al danneggiamento della lampada a sensore.

5. Montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti.
• In caso di danni nonMETTERE in funzione il prodotto.
• Nel montaggio della lampada a sensore si deve provvedere a fissarla in modo tale che non si generino vibrazioni.
• Scegliere un luogo di montaggio adeguato tenerando conto del raggio d'azione e del rilevamento del movimento.

Fasi di montaggio

• Staccare l'alimentazione di corrente (Fig. 4.1)
• Staccare i punti in cui si effettueranno i fori (Fig. 5.1)
• Effettuare i forie inserire i tasselli (Fig. 5.2)
• Montaggio nel caso di conduttore incassato (Fig. 5.3)
• Montaggio nel caso di conduittore in superficie (Fig. 5.4)
• Collegare il cavo di allacciamento (Fig. 5.5)
• Effettuare le dovute regolazioni "6. Funzioni" (Fig. 5.6)
• Applicazione della calotta di copertura (Fig. 5.7)
  Attivare l'alimentazione di corrente (Fig. 5.7)

6. Funzionamento

Dopo che l'apparecchio è stato montato completeness e l'allacciamento alla rete è stato effettuato, si può mettere in funzione la lampada a sensore. Quando la lampada viene messa in funzione manualmente mediante l'interruttore della luce,essa si spegne molto per la fase di misurazione ed è molto di cui attiva per il funzionamento con sensore. Non è necessario azionare nuovamente l'interruttore della luce.

Funzionamento del regolatore (Fig. 6.1)

Impostazioni da parte del costruttore:

Regolazione del periodo di accensione: 5 secondi

Regolazione del raggio d'azione: 8 m

Regolazione di luce crepuscolare: 2.000 Lux

Luminosità di base: 10%

Regolazione del periodo di accensione (tempo di accensione) (Fig. 6.1/F)

Il periodo in cui si desidera che la lampada rimanga accesa,.
puo essere impostato con regolazione continua da ca.

5 secondi a max. 15 minuti. Ogni volta che viene rilevato un movimento prima che decorra quello periodo di tempo, il contaminuti si azzera.

Awertenza:

Ogni volta che viene spenta la lampada, il rilevamento di movimentiViene interrotto per circa 1 secondo. Solo dopo che è trascorso quello periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione.

Quando impostate il Campo di rilevamento e quando eseguite il test di funzionamento, è consigliabile impostare il tempo minimo.

Regolazione del raggio d'azione (sensibilità)

(Fig. 6.1/G)

Con il concetto di raggio d'azione si intende il diametro più o meno circolare che risulta sul pavimento quando si effettua il montaggio a 2,50 m di altezza

• Regolatore impostato sul massimo = raggio d'azione massimo (8 m)
• Regolatore impostato sul minimo = raggio d'azione minimo (2,50 m)

Regolazione luce crepuscolare (soglia d'intervento) (Fig. 6.1/H)

La soglia d'intervento della lampada desideratacouldessere impostata con regolazione continua tra ca.2e 2.000 Lux.

• Regolatore impostato su = funzionamento con luce diurna (indipendente la luminosità)
  Regolatore impostato sul funzionamento con luce crepuscolare (ca. 2 Lux)

Nella regolazione del Campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi su

Luce di base (Fig. 6.1/E)

La luce di base permette un'illuminazione a una potenza pari al 10% circa del flusso luminoso utile. Solo in caso di movimento all'interno del Campo di rilevamento la luce passa per il periodo impostato (vedi Ritardo dello spegnimento) al massimo flusso luminoso utile (100%) . Dop o che la lampada passa alla luce di base attiva

Regolatore impostato su = l uce di base attivata
Regolatore impostato su 0 = luce di base disattivata

La luce di base è accesa quando la luminosità scende al di除去 della soglia. Quando è attiva la modalità a luce diurna, la luce di base è sempre accesa.

Funzionamento con luce continua

Se viene montato un interruptore di rete optionali nella linea di allacciamento alla rete,或者其他 semplici operazioni di accensione e spegnimento altre alle semplici operazioni di accensione e spegnimento sono possibilianche le seguenti funzioni:

Funzionamento a luce continua (Fig. 6.2)

1) Accensione della luce continua:

Interruttore 2 × OFF e ON. La lampada viene impostata su luce continua per 4 ore. Dop que lo periodo di tempo la lampada passa di nuovo automaticamente alla modalità sensore.

2) Disattivazione della funzione luce continua:

Interruttore 1× OFF e ON. La lampada si spegne, ossia passa in funzionamento con sensore.

Important:

L'azionamento multiplodell'interruttoredeve avvenire rapidamente (entro 0,2-1 secondo).

7. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di ricericlaggio riconosciuto.

Non gettate gli apparecchi elettrici assieme ai rifiuti domestici!

Solo per paesi UE: conformamente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

Importante: l'alimentatore non è sostituibile.

8. Dichiarazione di conformità

Il fabbricante, STEINEL GmbH, dichiarare che il tipo di apparecchiatura radio RS D2 S è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.de

9. Garanzia del produttore

Garanzia del produttore STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Germania

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per quello motivo siamo lieti in qualità di produttore di conceder. Le come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia comprende l'assenza di vizi che è dimostrabile.
essere riconducibili a un difetto di materiale o un erre di produzione e che ci vengono segnalati immediatamente
dopo essere stati riscontrati ed entro il periodo di garanzia.
La garanzia vale per tutti i prodotti STEINEL che vengono
acquistati e utilizzati in Italia, a esclusione dei prodotti STEINEL Professional. Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuite, la sostituzione gratuite (all'occorrezza con un modello successivo equivalente o di migliorare qualità) o I'emissione di unanota di credito. Il periodo di garanzia per il prodotto STEINEL da Lei
acquistato è di 3 anni (nel caso di prodotti della serie home
5 anni) a partire alla data di acquisso del prodotto.
Noi assumiamo i costi di trasporto ma non i rischi legati al
trasporto della mercce che ci viene restituita.

Diritti per vizi previsti alla legge, gratuite

Le prestazioni qui descripte valgono in aggiunta ai diritti alla garanzia previsti nella legge - incluse le disposizioni speciali per la tutela dei consumatori - e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti nella legge in caso di vizi è gratuite.

Esclusioni da la garanzia

Sono espressamente esclude dalla presente garanzia tutte le lampadine sostituibili.

La garanzia è inoltre escluda nei seguenti casi:

• in caso di logorio di parti del prodotto dovuto all'uso o ad altre ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all'uso o ad altre ragione naturale,
• in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l'uso,
• in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all'impiego di accessori,

complementi o peszi di ricambio non originali STEINEL,

• in caso di lavori di manutenzione e cura dei prodotti effettuali in modo non conforme alle istruzioni per l'uso,
• in caso di annessione o installmente non conforme alle prescrizioni per l'installazione fornite da STEINEL,
• in caso di danni o perdite avvenuti durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

Rivendicazione

Se ha intenzione di ricorrere alla garanzia, La si prega di trasmettere il Suo prodotto completo e unito allo scontrino d'acquisto o alla fatturaindicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o diretta-mente a noi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten).Le consiglio pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia.

10. Dati tecnici

Dimensioni largh. × alt. × prof. 300× 300× 65,5mm

Tensione di rete 220-240 V, 50/60 Hz

Potenza assorbita (P_on) 8,80 W

Temperatura del colore 3.000 K (bianco caldo)

Indice di resa cromatica R a=82

Durata utile media misurata L70B50 con 25^; > 60.000 ore

Consistenza del colore SDCM Valore iniziale: 3

Distribuzione dell'intensità luminosa

Materiale	Plastica
Tecnica ad alla frequenza	5,8 GHz
Angolo di rilevamento	360° con 160° angolo di aperture
Regolazione del periodo di accen-sione	15 s-15 min
Regolazione crepuscolare	2-2.000
Grado di protezione	IP 20
Classe di protezione	II
Consumo proprio	630 mW
Temperatura ambiente	-10 °C-+40 °C
Potenza di trasmissione circa 1 mW

11. Disturbi di funzionamento

Guasto Causa Rimedio
Lampada a sensore priva di tensione	Il fusibile è intervenuto, interruptore non accesso, cavo di alimentazione interrottoCorto circuito nel cavo di collegamento alla reteEventuale interruptatore di rete spento	Attivare o sostuire il fusibile; accen-dere l'interruttore di rete; controllare la linea di alimentazione con un voltmetroControllare gli allacciamentiAccendere l'interruttore di rete
La lampada a sensore non si accende	La regolazione di luce crepuscolare scelta è sbagliataInterruttore principale su OFFIl fusibile è intervenuto	Eseguire una nuova impostazioneAccendereAttivare o sostuire il fusibile; all'oc-correnza controllare l'allciamento
La lampada a sensore non si spegne	Movimento continuo nel Campo di rilevamento	Controllare il Campo
La lampada con sensore intervie-nezza che si sia verificato un movimento sensibile	La lampada non è fissata in modo tale che non si muovaSi è verificato un movimento che però non è stato percepito dall'observatore (movimento dietro la parole, movimento di un oggetto di piccole dimensioni nelle immediate vicinanze della lampada, ecc.)	Montare l'involucro in modo che sia ben fissoControllare il Campo
La lampada con sensore non si accende nonostante la presenza di movimento	Il rilevamento di movimenti molto rapidi viene soppresso ai fini di ridurre al massimo i guasti, oppure il Campo di rilevamento impostato è troppo ridottoLa regolazione di luce crepuscolare scelta è sbagliata	Controllare il CampoEseguire una nuova impostazione
