Tipo de produto	Luminária interna com detector de movimento HF
Marca	Steinel
Modelo	RS LED D2 V3
Dimensões (L×A×P)	300 × 300 × 65,5 mm
Tensão de alimentação	220-240 V, 50/60 Hz
Potência absorvida	8,80 W
Fluxo luminoso	886 lm
Eficiência luminosa	101 lm/W
Temperatura de cor	3 000 K (branco quente)
Índice de reprodução de cores (Ra)	82
Vida útil média (L70B50 a 25°C)	> 60 000 h
Ângulo de detecção	360° com abertura angular de 160°
Alcance (montagem a 2,5 m)	2,50 a 8 m (ajustável)
Frequência do detector HF	5,8 GHz
Potência de emissão HF	aprox. 1 mW
Temporização	5 s a 15 min (ajustável)
Limiar de disparo (luminosidade)	2 a 2 000 lx (ajustável)
Função luz de presença	Sim (10% da potência, ativável/desativável)
Índice de proteção	IP20 (interior apenas)
Classe de proteção	II
Temperatura ambiente admissível	-10 °C a +40 °C
Consumo em espera	0,39 W
Material	Plástico
Conexão elétrica	3 condutores (L, N, PE), conector
Garantia do fabricante	3 anos (5 anos para série XLED home)
País de fabricação	Alemanha (Steinel GmbH)

Perguntas frequentes - RS LED D2 V3 STEINEL

Como instalar o detector de movimentos RS LED D2 V3?

Corte a alimentação elétrica. Marque e perfure os furos de fixação. Dependendo do tipo de cabo (embutido ou saliente), siga as figuras 5.3 ou 5.4. Conecte os condutores (L, N, PE) ao conector. Ajuste as configurações (temporização, alcance, limiar) antes de fixar o difusor. Religue a energia. O aparelho realiza uma calibração de 10 s e depois entra em modo de detecção.

Como ajustar o alcance do detector?

Use o botão de ajuste de alcance (Fig. 6.1/G). Gire-o ao máximo para um alcance de 8 m, ao mínimo para 2,50 m. O alcance corresponde ao diâmetro no solo a uma altura de montagem de 2,5 m.

Como ajustar o limiar de disparo (luminosidade)?

O ajuste do limiar (Fig. 6.1/H) é feito progressivamente de 2 a 2 000 lx. Gire o botão para o símbolo do sol para operação diurna (independente da luminosidade), para o símbolo da lua para operação noturna (cerca de 2 lx). Em plena luz do dia, ajuste para o sol para testar.

O que fazer se a luminária não acender apesar de um movimento?

Verifique a configuração do limiar de disparo – se estiver muito alto (posição lua), o detector pode não reagir durante o dia. Certifique-se de que o interruptor principal está na posição ligado. Controle a zona de detecção: movimentos rápidos ou objetos pequenos podem não ser detectados. Ajuste o alcance se necessário.

Como ativar a função luz de presença?

Gire o botão de luz de presença (Fig. 6.1/E) para a posição ligado (símbolo de luz de presença). A luz de presença acende a luz a 10% da potência assim que o limiar de luminosidade é atingido. Em caso de movimento, a luz passa para 100% durante o tempo programado, depois retorna ao modo de presença. Coloque o botão em 0 para desativar.

Qual é a distância mínima a ser respeitada em relação a um roteador WiFi?

Durante a instalação, mantenha uma distância de pelo menos 3 m entre o aparelho e qualquer roteador WiFi ou ponto de acesso para evitar interferências com o sensor HF (5,8 GHz).

Posso substituir a fonte de luz LED?

Não, a fonte de luz não é substituível. Se estiver com defeito (por exemplo, queimada), é necessário substituir toda a luminária.

Como usar a função de funcionamento forçado?

Com um interruptor principal no cabo de alimentação: acione o interruptor 2 vezes (desligar/ligar) rapidamente (0,2 a 1 s) para acender a luz continuamente por 4 horas. Para desativar o funcionamento forçado, acione o interruptor 1 vez (desligar/ligar). O aparelho retorna ao modo de detecção normal.

Qual é a vida útil estimada do produto?

A vida útil média calculada é superior a 60 000 horas (L70B50 a 25°C). Isso corresponde a aproximadamente 6,8 anos de uso contínuo.

Como usufruir da garantia do fabricante de 3 anos?

Guarde o comprovante de compra original (data e designação do produto). Em caso de defeito, envie o produto completo com o comprovante de compra ao seu revendedor ou diretamente à Steinel France SAS (29 rue des Marlières, 59710 Avelin). A garantia cobre defeitos de material ou fabricação, excluindo peças de desgaste, uso incorreto ou não cumprimento das instruções.

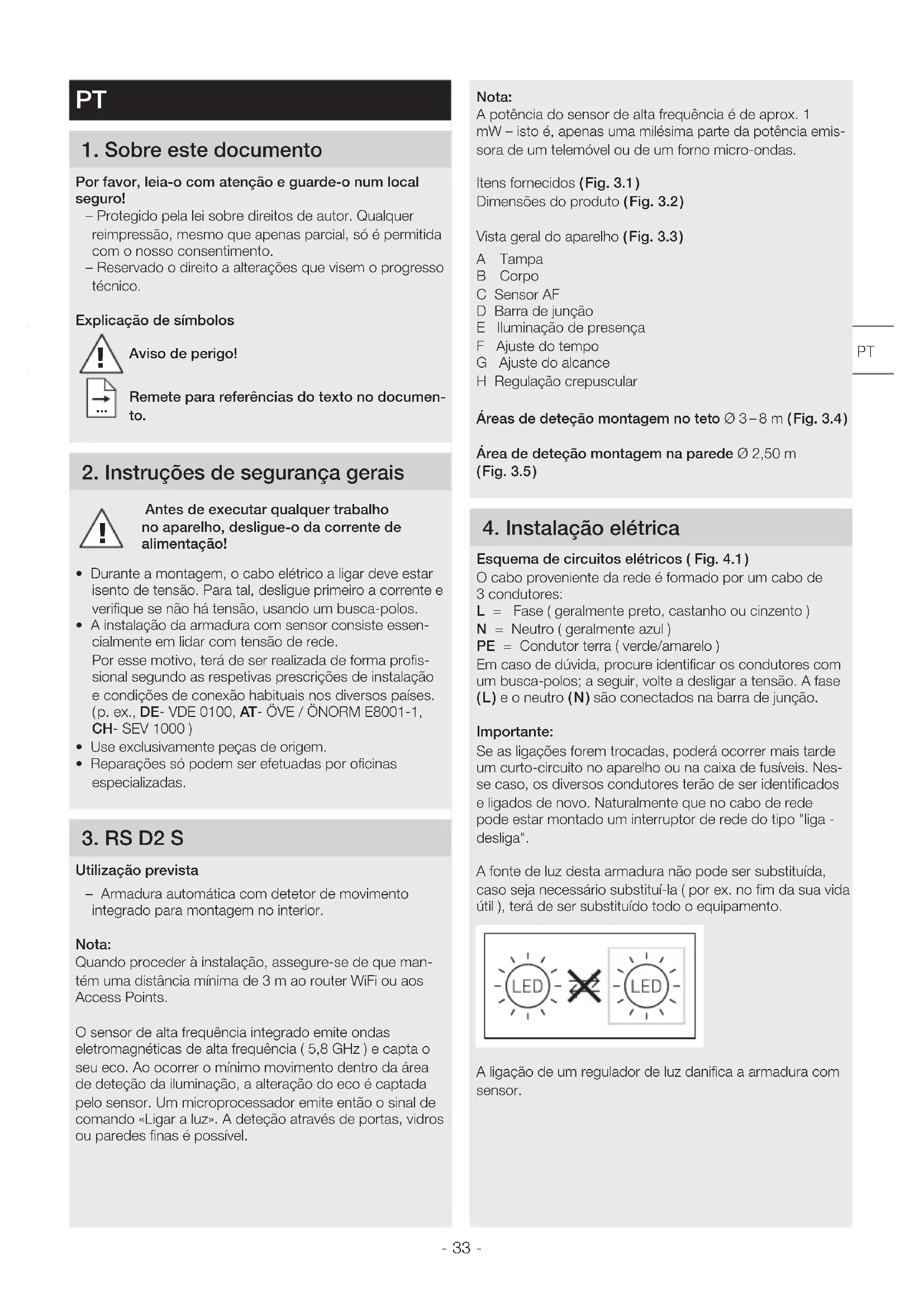

MANUAL DE UTILIZADOR RS LED D2 V3 STEINEL

PT. 33 Siga as instruções escritas.

Por favor, leia-o com atencao e guarde-o num local seguro!

• Protegido pela lei sobre direitos de autor. Qualquer reimpressao, mesmo que apenas parcial, so é permitida com onoxso consentimento.
• Reservado o direito a alteracoes que visem o progresso Tecnico.

Explicação de símbolos

Aviso de perigo!

Remete para referências do texto no documento.

2. Instruções de segança gerais

Antes de executar qualquer trabalho no aparelho, deslige-o da corrente de alimentacao!

• Durante a montagem, o cabo eletrico a ligar deve estar isento de tensão. Para tal, deslgue primeiro a corrente e verifique se não há tensão, usingo um busca-polos.
• A instalação da armadura com sensor consiste essen-cialmente em lidar com tensão de rede.

Por esse motivo, tera de ser realizada de forma profissionalmente as respetivas prescricções de instalacao e condições de conexão habitualais nos diversos paises. (p. ex., DE- VDE 0100, AT-ÖVE/ÖNORM E8001-1, CH-SEV 1000)

• Use exclusively peças de origem.
• Reparações são poder ser efetuadas por oficinas especializadas.

3. RS D2 S

Utilização prevista

• Armadura automática com detetor de movimento integrado para montagem no interior.

Nota:

Quando proceber a instalacao, assegure-se de que manTEM uma distancia minima de 3 m ao router WiFi ou aos Access Points.

O sensor de alta frequência integrido emite ondas eletromagnéticas de alta frequência (5,8 GHz) e capta o seu eco. Ao ocorro o minimo movimento dentro da area de detectação da iluminação, a alteração do eco é captada pelo sensor. Um microprocessor emite então o sinal de commando «Ligar a luz». A detectação atraves de portas, vidros ou paredes finas é possivel.

Nota:

A potência do sensor de alta frequência é de aprox. 1 mW - isto é, apenas uma milésima parte da potência emissora de um telemóvel ou de um forno micro-ondas.

Itens fornecidos (Fig. 3.1)

Vista geral do aparelho (Fig. 3.3)

A Tampa
BCorpo
C Sensor AF
D Barra de junção
E Iluminação de Presence
F Ajuste do tempo
G Ajuste do alcance
H Regulação crepuscular

Áreas de detectação montagem no teto 3-8 m (Fig. 3.4)

Área de detectação montagem na parede 2,50m (Fig.3.5)

4. Instalação eletrica

Esquema de circuitos elétricos (Fig. 4.1)

O cabo proveniente da rede é formado por um cabo de 3 conduções:

L = Fase (geralmente preto, castanho ou cinzento)

N = Neutro (geralmente azul)

PE = Conductor terra (verde/amarelo)

Em caso de duvida, procure identificar os conduutores com um busca-polos; a seguir, volté a desligar a tensão. A fase (L) e o neutro (N) são connectados na barra de junção.

Importante:

Se as ligações foram trocadas, poderá ocorrER mais tarde um curto-circuito no aparelho ou na caixa de fusíveis. Nesse caso, os diversos conduções terão de ser identificados e ligados de novo. Naturalmente que no cabo de rede pode estar montado um interruptor de rede do tipo "liga - desliga".

A fonte de luz esta armadura não pode ser substituía, caso soit necessário substituí-la (por ex. no fim da sua vidautil), tera de ser substituído todo o equipamento.

A ligaçao de um regulador de luz danifica a armadura com sensor.

5. Montagem

• Verifique todos os componentes para detetar eventuais danos.
• Se detetar qualquer dano, não colque o produits em funcaoamento.
• Ao montar a armadura com sensor, certifique-se de que é montado à prova de trepidações.
• Escolha um local de montagem adequado, tendo em conta o alcance e a detecao de movimentos.

Passos para montagem

• Desligue a fonte de alimentacao eletrica (Fig. 4.1)
• Marque os furos (Fig. 5.1)
• Faça os furos e coloque as buchas (Fig. 5.2)
• Montagem com cabo de alimentacao embutido (Fig. 5.3)
• Montagem com cabo de alimentação saliente (Fig. 5.4)
  Ligue o cabo de alimentacao (Fig. 5.5)
• Procedaoasajustes "6.Funcoes"(Fig.5.6)
• Coloque a tampa (Fig. 5.7).
  Ligue a fonte de alimentacao eltrica (Fig. 5.7)

6. Funcimiento

Depois de montar o corpo e estabelecar a ligaçao à rede eletrica, a armadura com sensor pode ser colocado em等功能amento. Ao colocar a armadura manualmente em等功能amento, usingo interruptor da luz, a iluminação apaga-se antes 10 segundos, para a fase de calibracao voltando deposito ativar-se para o等功能amento controlado por sensor. Não é necessarioregarde novo no interruptor da luz.

Funcao do potenciometro (Fig. 6.1)

Configurações de fabrica:

Illuminação de presença: 10%

O tempo desejado para luz ligada da armadura pode ser ajustado continuamente entre aprox. 5 segundos e, no max., 15 minutos. Cada detectao de movimento antes de ter decorrido esse tempo faz reiniciar o temporizador.

Nota:

Sempre que se desiga a armadura, a nova detecção de movimento é interrompida por aprox. 1 segundo. So depuis de ter decorrido este tempo é que a armadura podevoltar a ativar a luz ao detetar um movimento.

Ao realizar o ajuste da area de detectao e o teste de funcao namento, recomendamosaabustar o tempo mais curto.

Ajuste do alcance (sensibilidade) (Fig.) 6.1/G)

O termo alcance descreve o diametro mais ou menos circular no chao, que resulta como area de detectao ao montar a iluminacao a uma altitude de aproximamente 2,5m

Regulação crepuscular (nível de luminosidade) (Fig. 6.1/H)

O;nvel deluminosidade desejado para a armadura podeser ajustado progressively de 2 a 2.000 lux.

• Potenciometro em = regime diurno (independente-mente da luminosidade)
• Potenciometro em = regime crepuscular (aprox. 2 lux)

Para regular a area de detectao e para o teste de funcaoamento a luz do dia, o regulador tem de estar em

Illuminação de presença (Fig. 6.1/E)

Esta funcao permite a iluminaao com aprox. 10% da potencia luminosa.A luz so se acende pelo tempo predefinido (ver ajuste do tempo) com potencia luminosa maxima (100%) ao ser detetado um movimento dentro da area de detecao.A seguir, a armadura muda para a iluminaao de presence.

• Potenciometro em = iluminação noturna ativada
• Potenciometro em 0 = iluminação noturna desativada

A iluminação de Presence está LIGADA, quando a luminosidade desce abaixo do nível definido. Estando o regime diurno ativo, a iluminação de Presence está sempre LIGADA.

Funcao de iluminao permanente

Se for, optionalmente, instalado um interruptor de rede no cabo de alimentacao, lem das meras funcaoes de ligar e desligar do candeeiro conectado, ainda sao possiveis as funcaoes seguidamente enunciadas:

Funcao de luz permanente (Fig. 6.2)

1) Ativar a luz permanente:

Interruptor DESLIGA e LIGA 2 vezes. A armadura é ligada por 4 horas em modo de luz permanente. A seguir, passa automaticamente para o等功能amento de sensor.

2) Desativar a luz permanente:

Interruptor DESLIGA e LIGA 1 vez. A armadura desliga-se ou passa para o functimento de sensor.

Important:

Ao acontear o interruptor varias vezes seguidas, os intervalos devem ser minimos (na ordem de 0,2-1 s).

7. Reciclagem

Equipamentos elétricos, accesórios e embalagens devem ser entregaes num posto de reciclagem ecológica.

Nunca deite equipamentos elétricos para o lixo dométrico!

Apenas para estados membros da U.E.

Segundo a diretiva europeia relativa aos resíduos de equipamentosétricos eeletrónicos, e a respetiva transposão para o direito nacional, todos os equipamentosétricos eeletrónicos em fim de vidautildevem ser recolhidos separadamente e entrega nos pontos de recolha previstos para fins de reutilização ecológica.

Importantoaparelho naoesubstituvel.

8. Declariação de conformidade

O(a) abaixo assinado(a) STEINEL GmbH declares that o presente tipo de equipamento de radio RS D2 S está em conformidade com a Diretiva 2014/53/UE. O texto integral da declariação de conformidade está disponível no segunte endereço de Internet: www.steinel.de

9. Garantia do fabricante

Este produit Steinel foi fabricado com todo o zelo e o seu funciona e segurarva verificados, de acordo com as normas em vigor, e sujeito a um controlo por amostragem aleatoria. A STEINEL garanté o bom estado e o bom funciona do aparelho. O prazo de garantia é de 36 vezes a conta da data de compra.

Damos garantia a falhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparacao ou a substituicao das peças com defeito, de acordo com o nosso criterio, estando excluidas as peças sujeitas a desgaste, os danos e as falhas originados por uma utilização ou manutencao incorreta.

Excluem-se igualmente os danos provocados noutros objetivos estranhos ao aparelho. Os serviços previstos na garantia são prestados caso o aparelho serapresentado bem embalado no respetivo service de assistencia的技术a, devidamente montado e accompanying da fatura (data da compra e carimbo do revendedor) e de uma pequena descrição do problema.

Servico de reparacao:(before de exirado o prazo de garantia ou em caso de falha não abrangida pela garantia, contacte o service de assistencia的技术ica mais perto de si para saber quais são as possibilidades de reparacao.

10. Dados技术和

Dimensoes | x a x p 300 × 300 × 65,5 mm
Tensão de rede 220–240 V, 50/60 Hz
Potência (Pon) 8,80 W
Fluxo luminoso 886 lm
Eficiência 101 lm/W
Standby detetor (Psb) 0,39 W
Temperatura de cor 3.000 K (branco quente)
Índice de reprodução de cores	Ra=82
Tempo de vida efetivo médio	L70B50 a 25 °C: > 60.000 h
Consistência de cor SDCM	Valor inicial: 3
Distribuição da intensidade de iluminação
Material	Plástico
Tecnologia de alta frequência:	5,8 GHz
Ângulo de detectão	360° com ângulo de abertura
Ajuste do tempo	15 s às 15 min
Regulação crepuscular	2-2.000
Grau de proteção	IP 20
Classe de proteção II
Consumo(PR)	630 mW
Temperatura ambiente	-10 °C a +40 C
Potência emissora	aprox. 1 mW

11. Falhas de funciona

Falha Causa Solutação
A armadura com sensor não tem tensão	• Proteção disparou, não ligado, ligação interrompida	• Rearme ou substitua o fusível, ligue o interruptor de rede, verifique o conductor com um multimetro
	• Curto-circuito no cabo proveniente da rede	• Verifique as ligações
	• Interruptor de rede eventualmente existente está desligado	• Ligue o interruptor de rede
A armadura com sensor não se liga	• Foi escolhida a regulação crepuscular errada	• Reajuste
	• Interruptor de rede DESLIGADO	• Ligue
	• Fusível disparou	• Rearme ou substitua o fusível; se necessário, verifique a ligação
A armadura com sensor não deslga	• Movimento constante na area de detectão	• Controle a区内
A armadura com sensor liga semmovementaparente	• Armadura não foi montada corretamente	• Monte o corpo do candeeiro com firmeza
	• Ocorreu um movimento, mas o observador não reparou (movimento por这只是 da pare-de, movimento de um objeto pouco nas imedicações diretas do candeeiro, etc.)	• Controle a区内
A armadura com sensor não liga apesar de ocor-rer um movimento	• Os movimentos rápidos são suprimados para minimizar as falhas de detectão ou a区内 de detectão definida é demasiadoPINGUCA	• Controle a区内
	• Foi escolhida a regulação crepuscular errada	• Reajuste
