RS LED D2 V3 - Liiketunnistin STEINEL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sisävalaisin HF-liiketunnistimella
Merkki	Steinel
Malli	RS LED D2 V3
Mitat (P×K×S)	300 × 300 × 65,5 mm
Syöttöjännite	220-240 V, 50/60 Hz
Ottoteho	8,80 W
Valovirta	886 lm
Valotehokkuus	101 lm/W
Värilämpötila	3 000 K (lämmin valkoinen)
Värintoistoindeksi (Ra)	82
Keskimääräinen käyttöikä (L70B50 25°C:ssa)	> 60 000 h
Tunnistuskulma	360° ja kulma-aukko 160°
Kantama (asennuskorkeus 2,5 m)	2,50–8 m (säädettävä)
HF-tunnistimen taajuus	5,8 GHz
HF-lähetysteho	n. 1 mW
Viiveaika	5 s – 15 min (säädettävä)
Kytkeytymiskynnys (valoisuus)	2 – 2 000 lx (säädettävä)
Yövalotoiminto	Kyllä (10 % tehosta, päälle/pois)
IP-luokka	IP20 (vain sisäkäyttöön)
Suojausluokka	II
Sallittu ympäristön lämpötila	-10 °C – +40 °C
Lepovirrankulutus	0,39 W
Materiaali	Muovi
Sähköliitäntä	3 johdinta (L, N, PE), riviliitin
Valmistajan takuu	3 vuotta (5 vuotta XLED home -sarjalle)
Valmistusmaa	Saksa (Steinel GmbH)

Usein kysytyt kysymykset - RS LED D2 V3 STEINEL

Kuinka asennan RS LED D2 V3 -liiketunnistimen?

Katkaise sähkövirta. Merkitse ja poraa kiinnitysreiät. Kaapelityypistä riippuen (uppo- tai pinta-asennus) noudata kuvia 5.3 tai 5.4. Kytke johtimet (L, N, PE) riviliittimeen. Säädä asetukset (viive, kantama, kynnys) ennen diffuusorin kiinnittämistä. Kytke virta takaisin. Laite kalibroituu 10 sekunnin ajan ja siirtyy sitten tunnistustilaan.

Kuinka säädän tunnistimen kantaman?

Käytä kantaman säätönuppia (Kuva 6.1/G). Käännä se maksimiin saavuttaaksesi 8 m kantaman, minimiin 2,50 m. Kantama vastaa lattiaan tulevaa halkaisijaa 2,5 m asennuskorkeudella.

Kuinka säädän kytkeytymiskynnyksen (valoisuus)?

Kynnyksen säätö (Kuva 6.1/H) tapahtuu asteittain 2:sta 2 000 lx:iin. Käännä nuppi aurinkosymbolille päiväkäyttöä varten (valosta riippumaton), kuusymbolille yökäyttöä varten (noin 2 lx). Päiväsaikaan säädä aurinkoon testausta varten.

Mitä tehdä, jos valaisin ei syty liikkeestä huolimatta?

Tarkista kytkeytymiskynnyksen asetus – jos se on liian korkea (kuuasento), tunnistin ei välttämättä reagoi päivällä. Varmista, että pääkytkin on päällä-asennossa. Tarkista tunnistusalue: nopeat liikkeet tai pienet esineet eivät välttämättä havaita. Säädä kantama tarvittaessa.

Kuinka aktivoin yövalotoiminnon?

Käännä yövalonuppi (Kuva 6.1/E) päälle-asentoon (yövalosymboli). Yövalo sytyttää valon 10 % teholla, kun valoisuuskynnys saavutetaan. Liikkeen havaitessa valo syttyy 100 %:iin asetetun ajan ajaksi ja palaa sitten yövaloon. Käännä nuppi 0:aan poistaaksesi toiminnon käytöstä.

Mikä on vähimmäisetäisyys WiFi-reitittimeen?

Asennuksen yhteydessä varmista vähintään 3 metrin etäisyys laitteen ja WiFi-reitittimen tai tukiaseman välillä HF-anturin (5,8 GHz) häiriöiden välttämiseksi.

Voinko vaihtaa LED-valonlähteen?

Ei, valonlähde ei ole vaihdettavissa. Jos se on viallinen (esim. palanut), koko valaisin on vaihdettava.

Kuinka käytän pakkokäyttötoimintoa?

Verkkojohdossa olevalla pääkytkimellä: paina kytkintä 2 kertaa (pois/päälle) nopeasti (0,2–1 s) sytyttääksesi valon jatkuvasti 4 tunniksi. Poista pakkokäyttö painamalla kytkintä 1 kerran (pois/päälle). Laite palaa normaalitunnistustilaan.

Mikä on tuotteen arvioitu käyttöikä?

Laskettu keskimääräinen käyttöikä on yli 60 000 tuntia (L70B50 25°C:ssa). Tämä vastaa noin 6,8 vuoden jatkuvaa käyttöä.

Kuinka saan 3 vuoden valmistajan takuun?

Säilytä alkuperäinen ostokuitti (päivämäärä ja tuotteen nimi). Vian sattuessa lähetä koko tuote ostokuitin kera jälleenmyyjällesi tai suoraan Steinel France SAS -yhtiölle (29 rue des Marlières, 59710 Avelin, Ranska). Takuu kattaa materiaali- ja valmistusvirheet, ei kuitenkaan kuluvia osia, virheellistä käyttöä tai ohjeiden noudattamatta jättämistä.

KÄYTTÖOHJE RS LED D2 V3 STEINEL

Lue huolellisesti ja sailytä tulevaarvatetv aarten!

-Tekijanoikeudellisesti suojattu. Jalkipainatus (myos ositainen) salitttu vain, mikali annamme sihen luvan.
-Oikeudet teknistä kehitystä palveleviin muutoksiin pidatetaan.

Symbolit

Varaohila ilmoittava varoitus!

Viite asiakirjan tekstin kohtiin.

2. Yleiset turvaohjeet

Katkaise virta, ennen kuin suoritat laitteelle mitaan toimenpiteita!

• Asennus on tehtäva jännitteettomäna. Katkaise siksi ensin virta ja tarkista jännitteettomyys jännitteenkoettimella.
  Tunnistinvalaisin liitetaan verkkojannitteeseen. Asennus on suoritettava asiantuntevasti.Voimassa olevia sahkoasennusmaaarayksija ja tuotteen asennusohjeita on noudatettava.
  Käytä ainoastaan alkuperäisiä varaosia.
  Ainoastaan ammattikorjaamo saa korjata laitteen.

3. RS D2 S

Käytötarkoituksen mukainen käytö

-Aktiisella likitunnistimella varustettu, sisatiloihin asennettava tunnistinvalaisin

Huomautus:

Huolehdi asennuksessa siita, etta WLAN-reitittimeen tai tukiasemiin sailytetaan vahintaan kolmen metrin etaisyys.

Sisaanrakennettu suartaajuustunnistin lahettaa surtaajuisia sahkomagneettisia aaltoja (5,8 GHz) ja vastaanottaa niiden kaiun. Tunnistin havaitsee kaun muuttumisen, kun valaisimen reagointialueella on pienintakin likettä. Mikroprossessori laukaisee talloin "Kytke valo" -kaskyn. Tunnistus on mahdolista ovien, lasiruutujen tai kevytrakenneseinien livitse.

Huom:

Suurtaajuustunnistimen lahetysteho on n. 1 mW - tämä on vain tuhannesosa kannettavan puhelimen tai mikroaaltouunin lahetystehosta.

Toimituslaajuus (Kuva 3.1)

Tuoxetine mitat (Kuva 3.2)

Laitteen yleisKva (Kva 3.3)

A Kupu
B Elektroniikkakotelo
C Suurtaajuustunnistin
D Kytkentaliitin

E Pimean ajan valo
F Kytkentaajan asetus
G Toimintaetaisyyden rajaus
H Hamaryystason asetus

Toiminta-alueet kattoasennuksessa 3-8m (Kuva 3.4)

Toiminta-alueetseinaaesennuksessa 2,5m Kuva 3.5

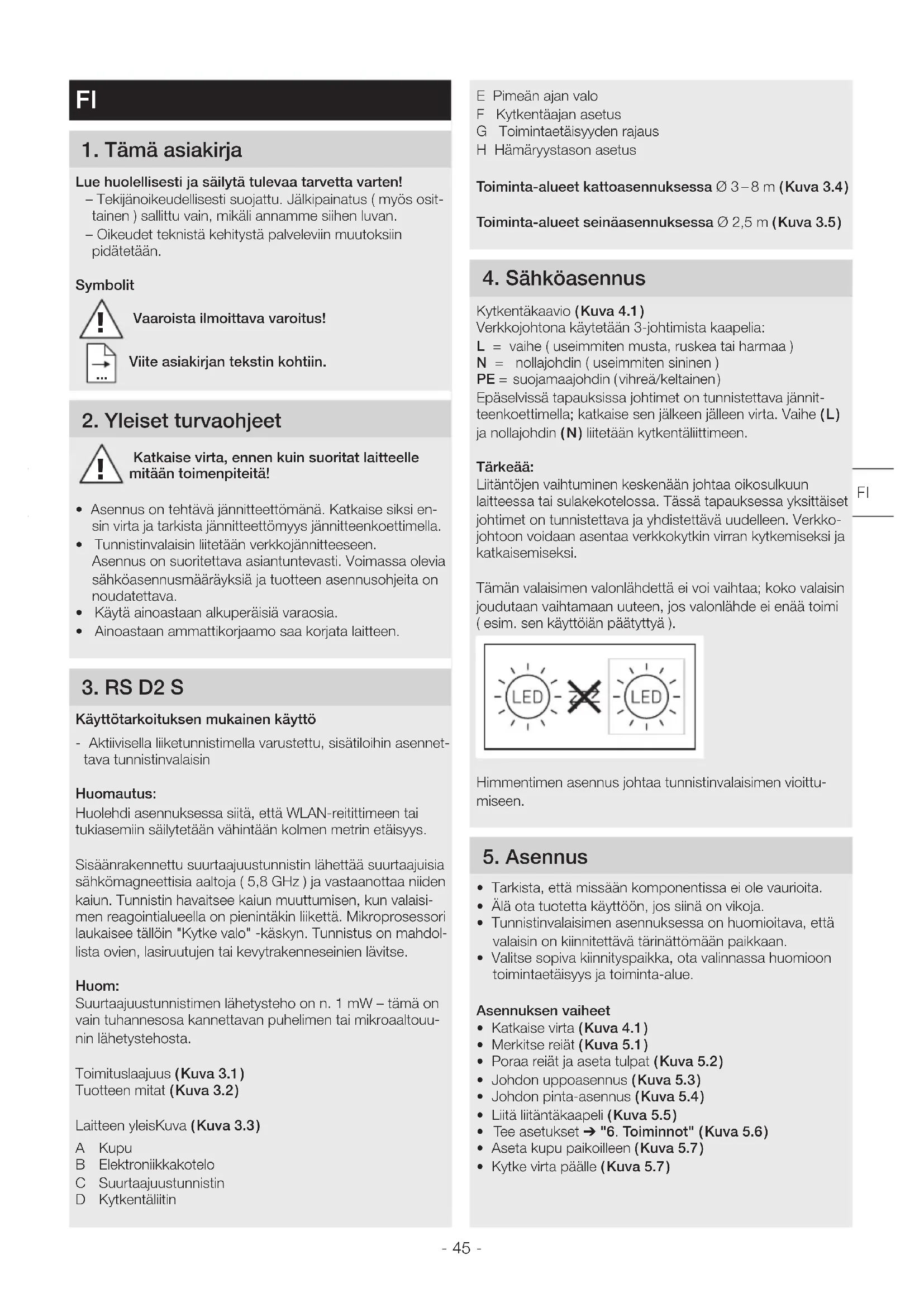

4. Sähköasennus

Kytkentäkaavio (Kuva 4.1)

Verkkjohtona käytetään 3-johtimista kaapelia:

L = value (useimmiten musta, ruska tai harmaa)

N = nollajohdin (useimmiten sininen)

PE = suojamaajohdin (vihrea/keltainen)

Epaselvissa tapauksissa johtimet on tunnistettava jannit-teenkoettimella; katkaise sen jälkeen jällen virta. Vaihe (L) ja nollajohdin (N) liitetäan kytkentaliittimeen.

Tärkeää:

Liitantojen vaihtuminen keskenaan johtaa oikosulkuun laitteessa tai sulakeketolossa. Tassapauksessa yksittaiset johtimet on tunnistettava ja yhdistettavu uudelleen. Verkkojtohoon voidaan asentaa verkkokytkin virran kytsemiseksi ja katkaisemiseksi.

Tāmān valaisimen valonlahdettä ei voi vaihtaa; koko valaisin joudutaan vaihtamaan uuteen,Jos valonlahde ei enaà toimi (esim. sen kāyttoiān paatytyta).

Himmentimen asennus johtaa tunnistinvalaisimen vioittumiseen.

5. Asennus

• Tarkista, etta missaan componentissa ei ole vauroiota.
• Alä ota tuotetta käyttoön, jos siinä on vikoja.
  Tunnistinvalaisimen asennuksessa on huomioitava,ettavalaisin on kiinnitettavtarinattomaan paikkaan.
• Valitse sopiva kiinnityspaikka, ota valinnassa huomioon toimintaetäisyys ja toiminta-alue.

Asennuksen vaiheet

• Katkaise virta (Kuva 4.1)
• Merkitse reiata (Kuva 5.1)
• Poraa reiata ja aseta tulpat (Kuva 5.2)
• Johdon uppoasennus (Kuva 5.3)
• Johdon pinta-asennus (Kuva 5.4)
  Liitä litantäkaapeli (Kuva 5.5)
• Tee asetukset "6. Toiminnot" (Kuva 5.6)
• Aseta kupu paikoilleen (Kuva 5.7)
  Kytke virta paallee (Kuva 5.7)

6. Toiminta

Tunnistinvalaisin voidaan ottaa kayttoon, kun runko on asennettu ja laite on kytketty sahköverkloon. Kun valaisin otetaan kayttoon manuailisesti valokatkaisinta painamalla, se kytkeytyy pois paälta mittausvaihetta varten noin 10 sekunnin kuluttua ja on sen jälkeen valmis toimimaan tunnistinkaytossä. Valokatkaisinta ei tarvitse painaa uudelleen.

Saatimen toiminta (Kuva 6.1)

Tehdasasetukset:

Kytkentaajan assetus: 5 sekuntia

Toiminta-alueen rajaus: 8 m

Hämäryystason asetus: 2.000 luksia

Peruskirkkaus: 10%

Kytkentaajan asetus (kytkentaika) (Kuva 6.1/F)

Valaisimen kytkentaaika voidaan asettaa portaattomasti noin 5 sekunnin ja enintaan 15 minuutin valille. Jokainen taman ajan kuluessa havaittu liike kaynnistaa kytkentaajan uudelleen.

Huom:

Valaisimen sammuttua kestäa aina noin 1 sekunnin ajan, kunnes tunnistin reagoi liikkeeseen toiminta-alueella. Valosytty likkeen yhteydessä uudelleen vasta tamän ajan kuluttua.

Tunnistimen kytkentaaika kannattaa asettaa pienimmaksi mahdolliseksi toiminta-alueen asetuksen ja toiminnan testauksen ajaksi.

Toimintaetaisyyden rajaus (herkkyys) (Kuva 6.1/G)

Toimintaëisyydelle tarkoitetaan maahan muodostuvan ympyrän halkaisijaa, kun valaisin asennetaan 2,5 metrin korkeudelle.

• Saadin maks.asennossa = suurin mahdollinen toiminta-etäisyys (8 m)
• Saadin min.asennossa = pienin mahdollinen toimintaetä-syys (2,50 m)

Hämäryystason asetus / kytkeytymiskynnys (Kuva 6.1/H)

Valaisimen haluttu kytkeytymiskynnys voidaan asettaa portaattomasti noin 2 luksin - 2.000 luksin valille.

• Sädin asetetu kohtaan = paiväkäytto (valoisuudesta riippumatta)
• Saadin asetetu kohtaan = hamarakaytto (n. 2 luksia)

Toiminta-alueen asettamisen ja toimintatestin suorittamisen ajaksi saadin on kaannettava asentoon

Pimean ajan valo (Kuva 6.1/E)

Pime'an ajan valo mahdolistaa valaistuksen noin 10% :n valoteholla. Vasta toiminta-alueella tapahtuva like kytkee valon asetetuksi ajaksi ( katso kytkentaajan assetus) suurimmalle valoteholle (100%) . Sen jälkeen valaisin kytkee takaisin aktivoituun pime'an ajan valoon.

• Säädin asennossa = pimeän ajan valaistus aktivoitu
• Säädin asennossa 0 = pimeän ajan valaistus poistettu toiminnasta

Pimeän ajan valo on PÄALLÄ, kun valoisuusarvon asetus allittuu. Kun paiväkäytö on aktivoituna, pimeän ajan valo on aina PÄALLÄ.

JatKuva valaistus

Jos verkkjohtoon asennetaan verkkokytkin, seuraavat toiminnot ovat mahdollisia valon kytkennan ja sammuttami-sen lisaksi:

JatKuvan valaistuksen kytkentä (Kuva 6.2)

1) JatKuvan valaistuksen kytkeminen pälle: Kytkin 2x POIS ja PÄÄLLE. Valaisin kytkeytyt jatKuvan valaistuksen toimintoon 4 tunnin ajaksi. Sen jälkeen se siirtyu automaattisesti takaisin tunnistinkäyttoön.
2) JatKuvan valaistuksen sammuttaminen:

Kytkin 1 × POIS ja PÄÄLLE. Valaisin kytkeytyy pois / siirtyy tunnistinkäyttoën.

Tärkeää:

Kun kytkintä painetaan useamman kerran, tulisi painallustenseurata toisiaan nopeasti (0,2-1 sekunnin valein).

7. Havittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystavällisen kierratykseen.

Alia heita sahkolaitteita talousjatteiden sekaan!

Koskee vain EU-maita

Voimassa olevan eurooppalaisen sahkö- ja elektronikkaromua koskevan direktiivin ja sen kansalliseen lainsäadantöon saattamisen mukaisesti kaytökelvottomat sahkolaitteet on koottava erikseen ja toimitettava ymparistöystavilliseen kierratykseen.

Tärkeä: Käytölaitetta ei voi vaihtaa uuteen.

8. EU-vaatimustenyhdenmukaisuusvakuutus

STEINEL GmbH vakuuttaa, etta radiolaitetyppi RS D2 S on direktivin 2014/53/EU mukainen. EU-vaatimustemmukaisusvakuutuksen taysimittainen teksti on staatvilla seuraavassa internetosoitteessa: www.steinel.de

9. Valmistajan takuu

Tämä STEINEL-tuote on valmistetti huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien määräysten mukaisesti. Tuotantoa valvotaan pistokokein. STEINEL myontäa takun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta ostopäivastä alkaen. Tanä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialiset osat. Takuun piriin eivät kuulu kuluvat osat eivatkā vahingot, jotka ovat aiheituneet vaärästä huollosta tai kasittelysta tai laiteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja. Vialinen laite toimitetaan yhdessä lyhyen virhekuvauksen ja ostokuitin kanssa (ostopäivamäärä ja myyjälikkteen leima) hyvin pakattuna lahimpään huoltopisteeseen. Takuu raukeea,Jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.

Korjauspalvelu: Takuujan jälkeen tai takuun piriin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluumme ja pyyddi tietoja korjusmahdollisuksista.

3 VUODEN VALMISTAJAN TAKUU

10. Tekniset tiedot

Mitat L×K×S 300 × 300 × 65,5 mm

Verkkojannite 220-240 V, 50/60 Hz

Värilampötila 3.000 K (lämmin valkoinen)

Värintoistoindeksi R

a=82

Keskimaarainen mitoituselinika L70B50, 25 °C: > 60.000 h

Värin konsistenssī SDCM Alkuarvo: 3

Valovoimakkuuden jakautuminen

Materialiaali	muovi
Suurtaajuustekniikka	5,8 GHz
Toimintakulma	360°, avauskulma 160°
Kytkentäajan asetus	15 s – 15 min
Hämäryystason asetus	2–2.000
Kotelointiluokka	IP 20
Suojausluokka II
Tehonkulutus	630 mW
Ympäristölämpötila	-10 °C ... +40 °C
Lähetysteho	noin 1 mW

11. Kayttöhäiriö

Häiriö Syy Häirön poisto
Tunnistinvalaisimen jännite puuttuu	sulake on lauennut, ei kytketty päälle, katkos johdossa	kytke sulake päälle, vaihda sulake, kytke verkkokytkin päälle, tarkista johto jännitteenkoettimella
	oikosulku verkkojohdossa	tarkasta liitännät
	valo smmutettu mahdollisesti verkkokytkimellä	kytke verkkokytkin päälle
Tunnistinvalaisin ei kytkeydy päälle	väärää hämäryystason asetus	säädä uudelleen
	verkkokytkin poised pääälä	kytke päälle
	sulake on lauennut	kytke sulake päälle, vaihda sulake, tarkista liitäntä tarvittaessa
Tunnistinvalaisin ei kytkeydy posis	jatKuvaa likettä toiminta-alueella	tarkasta alue
Tunnistinvalaisin kytkeytyllman havaittua likettä	valaisinta ei ole asennettu liikkumattomasti	asenna valaisin kiinteään likkumatto-maan alustaan
	liikettä on ollut, mutta tarkkailija ei pystynyt havaitsemaan sitä (liike seinän takana, pienen kohteen like valaisimenvälltömässä lähisyydessä jne.)	tarkasta alue
Tunnistinvalaisin ei kytkeydylikkeestä huolimatta	nopeat likkeet estetään härviöden mini-moirmiseksi tai reagointialue on asetettu liian pieneksi	tarkasta alue
	väärää hämäryystason asetus	säädä uudelleen
