Type de produit	Plaque vibrante réversible
Marque	Lescha (Belle Group)
Modèle	BELLE RPC 30
Largeur de plaque	400 mm (modèle 30/40) ou 500 mm (modèle 30/50)
Dimensions (L × l × H)	657 × 400/500 × 1265 mm
Poids	De 154 à 200 kg selon motorisation
Force centrifuge	30 kN
Fréquence de vibration	90 Hz
Vitesse de déplacement max.	Supérieure à 23 m/min
Niveau sonore	108 dB(A)
Moteurs disponibles	Essence : Honda GX160 (5,5 ch), Robin EX17 (6 ch) ; Diesel : Hatz 1B20-6 (4,2 ch), Lombardini 15LD225 (4 ch)
Alimentation	Essence sans plomb ou diesel (selon moteur)
Capacité réservoir essence	3,6 L (moteurs essence)
Capacité réservoir diesel	2,5 L (Lombardini) ; voir manuel pour Hatz
Huile moteur	SAE 10W30 ; quantité : 0,6 L (Honda), 1,1 L (Robin), 0,9 L (Hatz), 0,8 L (Lombardini)
Huile boîte de vitesses	SAE 75W-90, 0,6 L
Huile hydraulique	Shell Tellus 32 ou Fuchs Renolin MR520, 0,2 L
Embrayage	Centrifuge
Commande de direction	Poignée avec inversion marche avant/arrière
Sécurité	Arrêt automatique du moteur si lâcher de poignée ; capot de protection de courroie ; anneau de levage
Entretien	Vidange huile moteur toutes les 50 h, filtre à air vérifié toutes les 8 h, tension courroie après 4 h de rodage puis toutes les 50 h
Pièces détachées	Disponibles auprès du réseau Belle Group ; utiliser des pièces d'origine pour préserver la garantie
Garantie	1 an (12 mois) pour l'acquéreur d'origine

FOIRE AUX QUESTIONS - BELLE RPC 30 Lescha

Comment démarrer le moteur essence Honda ?

Ouvrez le robinet d'essence, placez le starter sur ON si moteur froid, mettez le contact, puis tirez la poignée de démarrage jusqu'à sentir une résistance avant de tirer vivement. Une fois démarré, refermez progressivement le starter.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau d'essence et l'ouverture du robinet. Nettoyez la bougie si elle est encrassée. Par temps froid, utilisez le starter. Si le problème persiste, contactez votre revendeur ou Belle Group.

Quelle huile moteur utiliser et à quelle fréquence la changer ?

Utilisez une huile SAE 10W30. Vidangez après les premières 20 heures de rodage, puis toutes les 50 heures ou selon le manuel moteur. Vérifiez le niveau avant chaque utilisation.

Comment régler la tension de la courroie d'entraînement ?

Déposez le capot, vérifiez que la courroie fléchit de 10 à 15 mm au centre entre les poulies. Pour ajuster, desserrez les vis du dispositif de tension et faites glisser le support jusqu'à la bonne tension, puis resserrez.

Quelle est la procédure de vidange du système hydraulique ?

Placez la machine à niveau, enlevez le bouchon de remplissage, pompez la poignée en marche arrière jusqu'à ce que le niveau baisse, puis remplissez à nouveau jusqu'au maximum. Répétez jusqu'à sentir une résistance et que la poignée se bloque en marche arrière.

Comment utiliser la plaque vibrante en toute sécurité ?

Portez des équipements de protection (lunettes, gants, casque antibruit, masque antipoussière, chaussures de sécurité). Ne l'utilisez pas dans un espace clos à cause des gaz d'échappement toxiques. Arrêtez toujours le moteur avant tout entretien.

Comment soulever et transporter la plaque vibrante ?

Utilisez l'anneau de levage prévu à cet effet avec des chaînes ou courroies adaptées au poids (158 à 200 kg). Ne la soulevez jamais seul(e) ; demandez de l'aide ou utilisez un équipement de levage approprié.

Que faire en cas de fuite d'essence ou d'huile ?

Arrêtez immédiatement le moteur et laissez refroidir. Nettoyez les excédents avec du sable ou un absorbant. Vérifiez l'origine de la fuite et remplacez les joints ou durites endommagés avant de réutiliser la machine.

Comment entreposer la plaque vibrante lorsqu'elle n'est pas utilisée ?

Videz le réservoir de carburant dans un récipient approprié. Nettoyez la machine, rangez-la dans un endroit sec et à l'abri du gel. Pour une longue période, vidangez également l'huile moteur.

Quelles sont les pièces d'usure et leur fréquence de remplacement ?

Les courroies d'entraînement, les filtres à air et les bougies sont considérées comme consommables. Vérifiez la courroie toutes les 50 heures, le filtre à air toutes les 8 heures, et remplacez la bougie tous les 12 mois ou selon l'état.

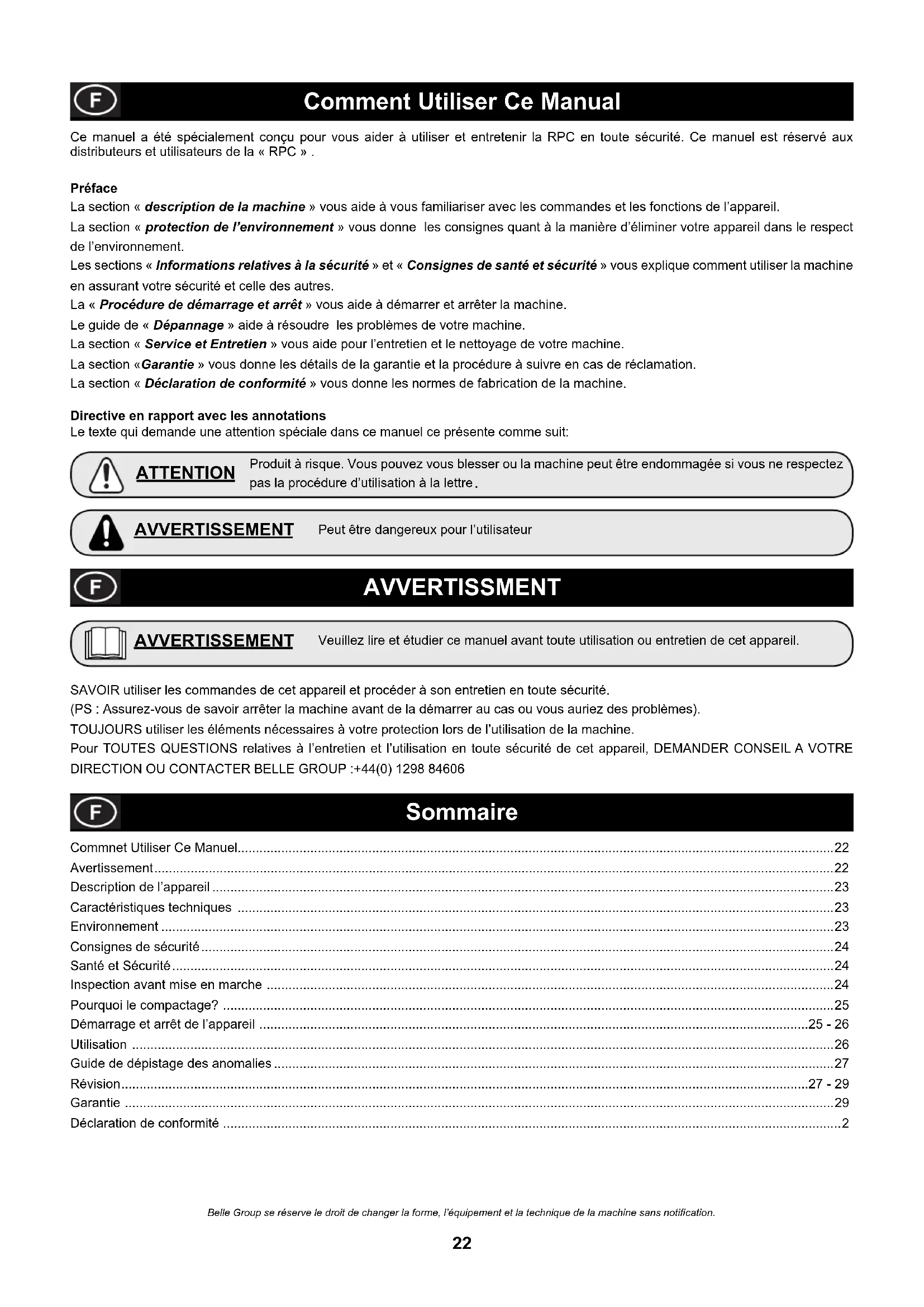

MODE D'EMPLOI BELLE RPC 30 Lescha

Nous soussignés, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB, certifions que si le produit décrit dans ce certificat est acheté chez un distributeur autorisé Belle Group au sein de la CEE, il est conforme aux normes CEE ci-après: 98/37/CE (Cette norme est une codification des normes de la machine d'origine 89/392/CEE), Norme compatible pour l'électromagnisme 89/336/CEE (modifié par 92/31/CEE et 93/68/CEE). Caractéristiques basse tension 73/23/CEE, BS EN ISO 12100-1:2003, Norme de sécurité des machines et des critères associés et configurés, si applicable. Les émissions de bruit sont conformes à la directive 2000/14/EC Annexe VI pour machines, article 12, l'objet mentionné est AV Technology Limited, AVTECH House, Birhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, GB. Les dossiers techniques sur les émissions sonores des machines sont détenus au siège social de BELLE GROUP à l'adresse ci-dessus.

Ce manuel a été spécialement conçu pour vous aider à utiliser et entretenir la RPC en toute sécurité. Ce manuel est réservé aux distributeurs et utilisateurs de la « RPC » .

Préface

La section « description de la machine » vous aide à vous familiariser avec les commandes et les fonctions de l'appareil.

La section « protection de l'environnement » vous donne les consignes quant à la manière d'éliminer votre appareil dans le respect de l'environnement.

Les sections « Informations relatives à la sécurité » et « Consignes de santé et sécurité » vous explique comment utiliser la machine en assurant votre sécurité et celle des autres.

La « Procédure de démarrage et arrêt » vous aide à démarrer et arrêter la machine.

Le guide de « Dépannage » aide à résoudre les problèmes de votre machine.

La section « Service et Entretien » vous aide pour l'entretien et le nettoyage de votre machine.

La section «Garantie » vous donne les détails de la garantie et la procédure à suivre en cas de réclamation.

La section « Déclaration de conformité » vous donne les normes de fabrication de la machine.

Directive en rapport avec les annotations

Le texte qui demande une attention spéciale dans ce manuel ce présente comme suit:

ATTENTION

Produit à risque. Vous pouvez vous blesser ou la machine peut être endommagée si vous ne respectez pas la procédure d'utilisation à la lettre.

AVVERTISSEMENT

Peut être dangereux pour l'utilisateur

AVVERTISSMENT

AVVERTISSEMENT

Veuillez lire et étudier ce manuel avant toute utilisation ou entretien de cet appareil.

SAVOIR utiliser les commandes de cet appareil et procéder à son entretien en toute sécurité.

(PS : Assurez-vous de savoir arrêter la machine avant de la démarrer au cas ou vous auriez des problèmes).

TOUJOURS utiliser les éléments nécessaires à votre protection lors de l'utilisation de la machine.

Pour TOUTES QUESTIONS relatives à l'entretien et l'utilisation en toute sécurité de cet appareil, DEMANDER CONSEIL A VOTRE DIRECTION OU CONTACTER BELLE GROUP :[phone]

Sommaire

Commnet Utiliser Ce Manuel....22

Avertissement....22

Description de l'appareil 23

Caractéristiques techniques ......23

Environnement 23

Consignes de sécurité....24

Santé et Sécurité....24

Inspection avant mise en marche ....24

Pourquoi le compactage? 25

Démarrage et arrêt de l'appareil 25 - 26

Utilisation 26

Guide de dépistage des anomalies....27

Révision....27 - 29

Garantie 29

Déclaration de conformité ....2

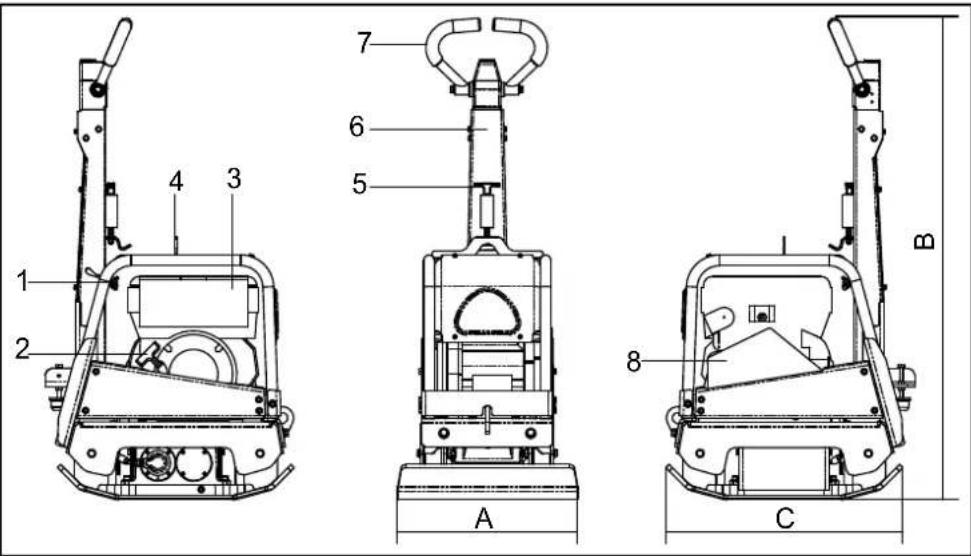

Description de l'appareil

1 2 3 4 5 6 7 8 A B C

1. Poignée de commandes
2. Poignée de démarrage
3. Réservoir d'essence
4. Anneau de levage
5. Libération de poignée de commandes
6. Commande d'inversion marche avant/marche arrière
7. Poignée principale
8. Capot de protection de la courroie

Caractéristiques techniques

Model	30/40	30/50
A - Largeur des Plaques mm	400	500
B - Hauteur mm	1265	1265
C - Longueur mm	657	657
Moteur - Honda Essence (Hp)	GX160 (5.5)
Moteur - Robin Essence (Hp)	EX17 (6)
Moteur - Hatz Diesel (Hp)	1B20-6 (4.2)
Moteur - Lombardini Diesel (Hp)	15LD225 (4)
Poids - Honda Essence Kg	158	186
Poids - Robin Essence Kg	154	186
Poids - Hatz Diesel Kg	175	200
Poids - Lombardini Diesel Kg	171	200
Force Centrifuge kN	30	30
Fréquence Hz	90	90
Régime du Moteur - Honda	3400	3400
Régime du Moteur - Robin	3600	3600
Régime du Moteur - Hatz	3000	3000
Régime du Moteur - Lombardini	3000	3000
Vitesse maximum de déplacement m/min	>23	>23
Niveau sonore (dB(A))	108	108

*Niveau minimum de En500 Part4

Environnement

Dispositif de sécurité.

Recommandations pour la protection de l'environnement. Cet appareil contient des matériaux recyclables. Veuillez apporter les appareils et les accessoires dont vous voulez vous débarrasser aux endroits prévus pour le recyclage.

Pièces	Matière
Poignée acier
Capot avant HDPE
Châssis principal Acier
Plaque inférieure Acier
Grip Mousse en Polyuréthane
Moteur Aluminium
Supports fl exibles Acier et caoutchouc
Autres pièces	Acier et aluminium

F

Consignes de sécurité

Pour votre protection et celle des autres, veuillez lire ces consignes et vous assurer de bien les comprendre. Il en va de la responsabilité de l'utilisateur d'avoir compris comment utiliser cet appareil en toute sécurité. Si vous n'êtes pas sûr d'avoir bien compris comment utiliser la RPC en toute sécurité, veuillez demander conseil à votre supérieur ou directement à la société BELLE.

ATTENTION

Un mauvais entretien de la machine peut être dangereux. Veuillez impérativement lire et comprendre cette section avant tout entretien, nettoyage et réparations.

• Cet appareil est lourd et ne doit pas être soulevé par une seule personne. Demandez de L'AIDE ou utilisez un appareil spécial pour le soulever.
• Mettez en place un cordon de sécurité autour de votre parcelle de travail afin d'empêcher l'accès à toute personne autre que le personnel et les garder à une distance raisonnable.
• Personal Protective Equipment (PPE) – Un équipement de protection doit être revêtu par l'utilisateur lors de l'utilisation de cet appareil (voir section « Santé et Sécurité »).
  • Assurez-vous que vous savez arrêter cette machine avant de la démarrer, en cas de difficultés.
  • Assurez-vous que cet appareil est bien arrêté avant de le transporter, le déplacer sur le chantier ou avant de le nettoyer.
• Pendant l'utilisation, le moteur peut devenir très chaud ; laissez le refroidir avant de toucher l'appareil. Ne jamais laisser le moteur en marche sans surveillance.
• N'enlevez pas ou ne modifiez pas les équipements de sécurité ; ils sont là pour votre protection. Assurez-vous que les équipements de sécurité sont en bon état et sécurisés. Si l'un d'eux est endommagés ou manquants, NE PAS UTILISER LA PLAQUE VIBRANTE avant de remplacer ou réparer les équipements.
  N'utilisez pas cet appareil si vous êtes malade, fatigué ou sous l'infl uence de l'alcool ou de la drogue.

ATTENTION

L'essence est inflammable. Peut causer des blessures et endommager vos biens. Arrêter le moteur, éteindre toutes flammes ouvertes et s'abstenir de fumer lorsque vous remplissez le réservoir d'essence. Bien essuyer les excédents d'essence.

• Avant de remplir le réservoir, éteindre le moteur et laissez le refroidir
  Lors du remplissage, s'abstenir de fumer et ne tolérez aucune flamme ouverte dans le lieu de travail.
• Les excédents d'essence doivent être immédiatement recouverts de sable. Si vous avez renversé de l'essence sur vos vêtements, les changer.
• Conservez l'essence dans un récipient approprié, loin d'une source de chaleur ou une étincelle.

Santé et Sécurité

Vibration

Des vibrations causées par l'utilisateur d'un appareil de compactage, se propagent de la poignée aux mains de l'utilisateur. La gamme BELLE de RPC a été spécialement étudiée pour réduire au maximum le taux de vibrations dans les bras/mains. Se référer aux sections « Descriptif de l'appareil » et « Caractéristiques techniques » concernant le taux de vibrations et le temps d'utilisation (recommandation journalières du temps d'utilisation maximum). NE PAS DEPASSER le temps d'utilisation maximum recommandé.

PPE (Personnal Protective Equipment) – Equipement de protection

Un équipement de protection adéquate doit être revêtu lors de l'utilisation de l'appareil tels que des lunettes de protection, des gants un casque pour les oreilles (niveau sonore), un masque contre la poussière des chaussures avec embout en acier. Utiliser des vêtements appropriés au type de travail fourni. Si vous avez de long cheveux, attachez-les ; enlevez tous les bijoux qui pourraient gêner et se prendre dans le mécanisme de la machine. Toujours se protéger la peau du contact avec le béton.

Poussière

Le procédé de compactage pourra occasionner de la poussière pouvant nuire à votre santé. Toujours mettre un masque pour se protéger de la poussière.

Essence

Ne pas avaler de l'essence ou inhaler les vapeurs qui s'en dégagent et éviter tout contacte avec la peau. Rincez immédiatement toute éclaboussure. En cas de contact des yeux avec l'essence, rincez-les abondamment à l'eau courant et faites immédiatement appel à un médecin.

Gaz d'échappement

AVVERTISSEMENT

Les gaz d'échappement de cet appareil sont très toxiques et peuvent entraîner la mort !

Ne pas utiliser cet appareil dans un lieu fermé ou restreint et vous assurez que le lieu de travail est bine ventilé.

Inspection avant mise en marche

Inspection initiale

Une vérification avant la mise en marche de l'appareil est nécessaire avant chaque utilisation ou après une utilisation environ toutes les quatre heures. Referez-vous à la section « Nettoyage et Entretien » pour de plus amples détails. Si vous découvrez une anomalie, surtout n'utilisez pas l'appareil avant que ce soit rectifié.

1. Vérifiez minutieusement que la machine ne soit pas endommagée. Vérifiez que tous les composants soient bien à leur place et sécurisés. Faites particulièrement attention au capot de protection de la courroie
2. Vérifi ez le niveau d'huile moteur et d'huile hydraulique. En rajouter si nécessaire.
3. Vérifiez le niveau d'essence et rajouter si nécessaire. Vérifier qu'il n'y ai pas de fuites d'essence, d'huile et d'huile hydraulique

Pourquoi le compactage ?

Un sol remanié ou un nouveau remplissage, sous-couche et bitume, auront de petites poches d'air, qui peuvent entraîner un ou plusieurs problèmes si ils ne sont pas compactés.

1. Du passage sur un sol non compacté compresse le matériau. Cela entraîne un affaissement de la couche supérieure pendant que le matériau remplis les poches d'air.
2. La même chose se produit avec des charges statiques ou un sol non compacté. La charge (ex. un bâtiment) s'affaissera.
3. Un matériau avec des poches d'air sera plus susceptible d'avoir des suintements ce qui entraînerait de l'érosion. Une venue d'eau pourrait aussi entraîner la dilatation d'un sol si les températures venaient à chuter et se contracter pendant les grosses chaleurs. La dilatation et contraction sont les causes majeures de dégâts pour les fondations d'un bâtiment ce qui entraînerait généralement un besoin de reprendre la structure en sous-œuvre.

Le compactage accroît la densité du matériau ce qui accroît également sa capacité à supporter les charges. Cela réduit les trous d'air, qui en conséquence réduit les risques d'affaissement, de dilatation et de contraction causé par une venue d'eau.

Démarrage et Arrêt de l'appareil

Moteur à essence Honda

1. Ouvrir le robinet d'essence en déplaçant le levier d'essence ON/OFF complètement à droite.
2. Si vous démarrez le moteur à froid, placez le starter sur ON complètement à gauche. Si vous redémarrez un moteur déjà chaud, il n'est pas nécessaire d'utilis le starter, en revanche, si le moteur a eu le temps de refroidir un peu, utilisez le starter qu'à moitié.
3. Démarrez le moteur à l'aide du bouton ON/OFF en le tournant dans le sens des aiguilles d'une montre en position « I ».
4. Placez la poignée de commandes en position d'arrêt en mettant le levier de la poignée de commandes complètement à droite. Ne démarrez pas votre moteur à plein gaz car votre plaque vibrante vibrera dès la mise en marche du moteur.
5. Prenez fermement la poignée de commandes d'une main pendant que vous attrapez la poignée de démarrage de l'autre. Tirez la poignée de démarrage jusqu'à ce que vous sentiez la « résistance » et lâchez le starter.
6. En faisant attention de ne pas tirer la fi celle de démarrage jusqu'au bout, tirez vivement la poignée du starter.
7. Refaites la manœuvre jusqu'à ce que le moteur démarre.
8. Une fois votre moteur en route, déplacez petit à petit le bouton starter en position OFF en le mettant sur la droite.
9. Si le moteur ne démarrait pas malgré toutes les tentatives, suivre les conseils de la section « Dépannage – Résolution des problèmes ».
10. Pour arrêter le moteur, mettez la poignée de commandes en position d'arrêt, et tournez le bouton ON/OFF dans le sens contrair des aiguilles d'une montre en position « O ».
11. Arrêtez l'arrivée d'essence.

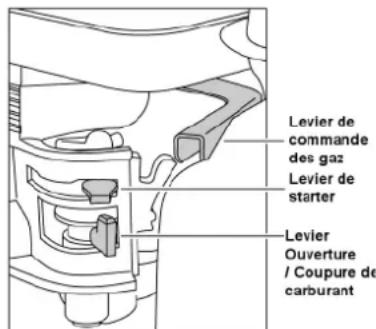

Levier de commande des gaz Levier de starter Levier Ouverture / Coupure de carburant

Moteur diesel Hatz

1. Ouvrez l'arrivée d'essence en mettant le levier ON/OFF complètement sur la droite.
2. Réglez la vitesse du moteur pour démarrer.
3. Prenez fermement la poignée de commandes d'une main pendant que vous attrapez la poignée de démarrage de l'autre. Tirez la poignée de démarrage jusqu'à ce que vous sentiez la «résistance » et lâchez le starter.
4. En faisant attention à ne pas tirer la fi celle de démarrage jusqu'au bout, tirez vivement la poignée du starter à deux mains.
5. Refaites la manœuvre jusqu'à ce que le moteur démarre.
6. Si le moteur ne démarrait pas malgré toutes les tentatives, suivre les conseils de la section « Dépannage – Résolution des problèmes ».
7. Pour arrêter le moteur, mettez la poignée de commandes en position d'arrêt, puis appuyez sur le bouton d'arrêt rouge en le gardant enfoncé jusqu'à l'arrêt complet du moteur.

Stop 1/2 Start

Moteur d'essence Robin EX17

1. Ouvrir le robinet d'essence.
2. Mettre la COMMANDE D'ARRET en position "I"
3. Placer la manette de commande de vitesse au 1/3 de sa course en direction de la vitesse maxi.
4. Fermer la manette de starter.

- Si le moteur est froid ou si la température ambiante est basse fermer entièrement le starter. - Si le moteur est chaud ou si le température ambiante est élevée, ouvrir le starter à mi-chemin ou l'ouvrir entièrement.

1. Tire doucement sur la poignée de démarreur jusqu'à sentir une résistance. Cette résistance correspond au point de "Compression". Ramener la poignée dans sa position d'ortigine et tirer d'une coup. Ne pas faire entièrement sortir la corde. Une fois quele moteur a démarré, laisser la poignée du démarreur revenir dans sa position d'origine tout en la retenant.
2. Après avoir démarré le moteur, ouvrir progressivement à fond le starter à l'aide de sa manette de commande. Si le moteur est frodi ou so le température ambiante est basse, ne pas ouvrir immédiatement le starter sinon le moteur risque de caler.
3. Régler la manette de commande de vitesse en position de petite vitesse (L) et laisser le moteur tourner à petite vitesse pendant une ou deux minutes avant de l'arrêter.
4. Faire tourner la COMMANDE D'ARRET dans le sens contraire au sens horloger jusqu'à la position "O"
5. Fermer le robinet d'essence.
   10 Tirer doucement sur la poignée de démarreur at la laisser revenir en position d'origine dès qu'une résistance se fait sentir. Cette opération est nécessaire pour éviter l'entrée 'air humide dans la chambre de combustion.

Moteur Diesel Lombardini 15LD225

1. Assurerez-vous que la commande des gaz soit
   à 50% de la vitesse maximum (à mi-chemin entre MIN et MAX)
2. Prenez fermement la poignée du lanceur à rappel et tirez doucement la corde jusqu'à son extension complète. Laissez la corde se réenrouler complètement. Démarrez le moteur en tirant fortement sur la corde.
3. Répétez cette procédure jusqu'à ce que le moteur démarre.
4. Si le moteur ne démarre pas après plusieurs essais, consultez le manuel du moteur fourni avec la machine.
5. Laissez le moteur tourner au ralenti pour 5 minutes.

ATTENTION: Lors des premières 50 heures d'utilisation, ne dépassez pas 70% de la puissance nominale.

1. Pour arrêter le moteur, mettez le levier de commande des gaz sur la position STOP jusqu'à ce que le moteur s'arrête.

- Déplacer la plaque vibrante à l'endroit désiré

Quand il nécessaire d'utiliser un équipement approprié pour soulever la plaque vibrante, assurez-vous que ce matériel possède une charge limite d'utilisation appropriée au poids de la plaque vibrante (voir section des caractéristiques techniques ou bien vérifiez le numéro de série de votre appareil). Attachez votre plaque vibrante avec des chaînes ou des courroies appropriées UNIQUEMENT à l'anneau de levage qui se trouve au dessus de votre plaque vibrante.

- Après avoir vérifié tous les éléments nécessaires mentionnés dans la section « Inspection avant mise en marche », vous pouvez mettre en marche le moteur.

La gamme BELLE de Plaques vibrante RPC est conçue avec embrayage centrifuge, ce qui permet au moteur de tourner à l'arrêt sans utiliser le boîtier à vitesses. Lorsque la vitesse du moteur augmente, l'embrayage s'engagera et fera fonctionner la boîte à vitesses. Pour une utilisation idéale, il faut que la vitesse du moteur soit réglée à son maximum.

Réglez la poignée de commandes à son maximum et utilisez la poignée de commandes pour diriger et tourner l'appareil.

La poignée de commandes a été conçue pour que la plaque utilisée en marche arrière puisse automatiquement repasser en marche avant si toutefois l'utilisateur lâchait prise pour quelque raison que ce soit.

Cela fait partie des options relatives à la sécurité de l'appareil qui sont très importantes.

Pendant l'utilisation normale de la machine, vous ne devriez pas avoir à pousser la machine mais laissez l'appareil se déplacer à son propre rythme.

La vitesse de déplacement sera déterminée en fonction de la condition du sol qui doit être compacté.

Faites attention lorsque vous utilisez la plaque vibrante en mode marche arrière. Assurez-vous que le terrain est dégagé, sans obstacles.

Si sa surface à compactée est en pente, vous devez faire particulièrement attention lorsque vous dirigez l'appareil. Si nécessaire, attachez une corde en bas du châssis de la plaque vibrante pour permettre à quelqu'un de vous aider en absorbant une partie du poids de la plaque vibrante. Travaillez la pente de haut en bas et non pas de long en large.

Travaillez la surface d'une façon progressive jusqu'à atteindre le compactage désiré.

Comme il y a différentes couches les unes sur les autres à compacter, les faire une par une.

Pour arrêter l'appareil de vibrer, déplacer la poignée de commande en position d'arrêt. Pour arrêter le moteur, vous référer à la section « Démarrage et Arrêt de l'appareil.

Guide de dépistage des anomalies

Problèmes	Causes	Solutions
Le moteur ne Pas d'essence démarre pas. Remplir le réservoir d'essence.	Ouvrir le bouchon d'essence.
Le moteur s'arrête. Démarrer le moteur
Les bougies sont encrassées. Les nettoyer et les remettre.
Le moteur est froid. Pour moteur Honda, ouvrir le choke, ouvrir complètement la poignée de commande, tirez la poignée de démarrage. Pour moteur Hatz, déplacer commandes de vitesses en position d'arrêt, tirez la poignée de démarrage 5 fois et répéter la procédure de démarrage.
Le moteur ne démarra toujours pas.	Problème majeur.	Contacter votre revendeur ou BELLE.
L'appareil ne bouge pas rapide.	La vitesse du moteur.	Régler la vitesse plus trop lente.
	Tension de la courroie pas assez tendue.	Ajuster la tension de la courroie.
	Filtre à air bloqué.	Nettoyer ou changer le filtre à air.
	L'embrayage est usée ou endommagée.	Réparer ou changer si nécessaire .
Ne fonctionne pas. Boite à vitesse ne	Contacter votre revendeur ou fonctionne pas.	BELLE.
	Contacter votre revendeur ou fonctionne pas.	BELLE.
Vitesse marche avant trop lente.	Trop d'huile dans la tête	Réduire le niveau d'huile hydraulique.
	Système de commande ajusté.	Contacter votre revendeur ou BELLE.
Vitesse marche arrière trop lente. la tête. Système de commandes	Pas assez d'huile dans	dispositif de purge hydraulique.
	Contacter votre revendeur ou mal ajusté.	BELLE.

Révision

La gamme BELLE de Plaques vibrantes réversibles « RPC » est conçue pour un fonctionnement optimal et sans problèmes. De ce fait, il est important de procéder à un entretien régulier de votre machine tel qu'il est décrit dans cette section. Il est recommandé que ce soit un revendeur BELLE GROUP compétent qui effectue la plupart des réparations et de l'entretien. Utilisez toujours les pièces détachées d'origine BELLE. L'utilisation de pièces détachées autres que celles d'origine rendrait votre garantie caduque.

Quel que soit l'entretien à effectuer sur la machine, assurez-vous que le moteur est arrêté. Si vous travaillez avec un moteur diesel, assurez-vous que le bouton d'arrêt est bien en position d'arrêt.

Placez toujours votre plaque vibrante sur un terrain plat afin de pouvoir lire correctement tous les niveaux des fluides de l'appareil. Utilisez uniquement l'huile recommandée pour le moteur. (voir tableau page suivante)

Période de rodage

Pour l'utilisation de la plaque vibrante à neuf, il est important de changer l'huile du moteur après la période initiale de rodage (voir manuel du fabriquant en détail concernant le moteur. La tension de la courroie doit être vérifiée après 4 heures d'utilisation.

Courroie d'entraînement

Enlevez le cache et vérifiez la tension de la courroie en touchant le haut de la courroie avec votre doigt, aussi près du centre que possible entre le moteur et la poulie de boîte de vitesse

La courroie devrait bouger approximativement de 10 à 15 mm. Si la tension de la courroie demande à être ajustée, dévissez les vis du Dispositif De tension et le faire glisser sur la droite. Une fois ajusté, remettez les vis et vérifiez la tension de la courroie une seconde fois. Ensuite, remettez le cache en vous assurant qu'il soit bien emboîté.

Fréquence d'entretien 8 heures 50 Heures	Toutes les Premier mois/ 150 250 Heures	500 Heures	Heures	Heures	Heures	Heures
Huile Moteur	Vérifier le niveau	√
	Vidanger		√		√
Filtre à air	Vérifier l'état / Nettoyer		√
	Les remplacer, selon les besoins / toutes les 12 mois
Bougie	Vidanger					√
Courroie d'entraînement	Tension		√		√

Type et quantié d'huile/de carburant - Type de bougie

	Type d'huile	Quantité (Litres)	Type de Carburant	Capacité (Litres)	Type de Bougie	Entrefer d'electrode (mm)
Moteur à Essence GX160	S.A.E. 10W 30	0.6	Sans Plomb	3.6	BM6ES ou BPR6ES	0.6 - 0.7
Moteur à Essence EX17	S.A.E. 10W 30	1.1	Sans Plomb	3.6	NGK BR-6HS
Moteur Diesel Hatz 1B20-6	S.A.E. 10W 30	0.9	Diesel (BS2869)	Voir Manuel	N/A	N/A
Lombardini 15LD225	S.A.E. 10W 30	0.8	Diesel (BS2869)	2.5	N/A	N/A

Huile à utiliser et quantité

Pièces	Oil type	Honda	Robin	Hatz	Lombardini
Boîte à vitesses	S.A.E. 75W-90	0.6 Litres	0.6 Litres	0.6 Litres	0.6 Litres
Commandes hydrauliques	Shell Tellus 32	0.2 Litres	0.2 Litres	0.2 Litres	0.2 Litres
	Fuchs Renolin MR520	0.2 Litres	0.2 Litres	0.2 Litres	0.2 Litres

ATTENTION

Si le moteur fonctionne pendant cette procedure il est recommandé de mettre la machine sur un tapis en gomme ou un matériel similaire pour absorder les vibrations.

Vidange du système hydraulique

1. Assurez vous que la machine est position stationnaire et située au niveau du sol.
2. Enlevez le bouchon de remplissage et remplir d'huile la tête de control de la pompe. Arrêtez lorsque vous avez atteint le niveau maximum de l'indicateur qui est au niveau de la tête.
3. Pompez lentement la poignée de contrôle en direction de la marche arrière jusqu'à ce que le niveau d'huile diminue.
4. Positionner en marche arrière jusqu'à ce que le niveau d'huile descend.
5. Remplir de nouveau la tête de la pompe de control jusqu'au niveau maximum. Continuez de pomper jusqu'à ce que vous sentiez une résistance, et que la poignée se bloque en position marche arrière.
6. Remplir de nouveau la tête de la pompe jusqu'au niveau maximum.
7. Revissez le bouchon de remplissage et testez la machine

Assemblage de la pompe de commande

1. Nettoyez minutieusement l'intérieur du boîtier avec de l'air comprimé. Vérifiez qu'il n'y ait pas de rayures sur la chemise coulissante destinée à recevoir les joints toriques, ni de bords coupants.
2. Mettez le coussinet dans le boîtier.
3. Lubrifiez le joint d'étanchéité avec de l'huile hydraulique et le glisser sur la crémaillère (le côté ouvert le plus éloigné de la crémaillère).
4. Lubrifiez la crémaillère avec de l'huile hydraulique et faite-la glisser dans le boîtier jusqu'à ce que le joint d'étanchéité soit bien enclenché en s'assurant que les dents soient dans la bonne position. Quand le joint d'étanchéité est bien enclenché, c'est la marche avant.

ATTENTION

En marche arrière les poignées de commandes fonctionnent parallèlement au boîtier en direction de l'utilisateur.

1. Après avoir lubrifié le pignon (sans les joints toriques) insérez-le dans le boîtier et la crémaillère. Vérifiez le fonctionnement marche avant, marche arrière de la crémaillère. (voir paragraphe é ATTENTION).
2. Sortez le pignon et placez les deux joints toriques, en s'assurant qu'ils ne soient pas endommagés.
3. Lubrifiez le pignon et les anneaux avec de l'huile hydraulique et les remettre dans le boîtier. Assurez-vous que la crémaillère est dans la bonne position ce qui est plus facile en marche arrière.
4. Placez la cale de support et l'anneau de retenue. Il est peut-être nécessaire de pousser le pignon dans la direction opposée pour les assembler.
5. Placez le boîtier sur le côté remplissage et ajustez les joints toriques sur la face inférieure. Les joint LOCTITE 518 sont recommandés.
6. Assemblez les raccords hydrauliques et les rondelles Dowty en utilisant LOCTITE 243.
7. Assemblez les supports et les fixer avec 4 vis et les rondelles en utilisant LOCTITE 243.
8. Fixez la vis et la rondelle sans les serrer. NE PAS SERRER.

Garantie

La plaque de compactage unidirectionnelle RPC neuve de Belle Group est garantie à l'acquéreur d'origine un an (12 mois) à partir de la date originale de l'achat. La garantie Belle Group s'applique à tous défauts de matériaux ou à un vice de conception ou de fabrication.

La garantie Belle Group ne couvre pas ce qui suit :

1. Dégâts causés par un usage abusif, négligent, une chute ou tous autres dégâts similaires causés par le non-respect des instructions concernant l'assemblage, l'utilisation ou les opérations d'entretien à effectuer par l'utilisateur, ou résultant de celle-ci.
2. Toutes modifi cations, additions ou réparations effectuées par des personnes autres que les responsables de Belle Group ou ses agents agréés.
3. Les frais de transport ou d'expédition pour retourner l'appareil à Belle Group, ou ses agents agréés, et le renvoyer, en vue de le faire réparer ou évaluer après revendication sous garantie.
4. Les coûts des matériaux et/ou de la main-d'œuvre requis pour remplacer, réparer ou renouveler les composants en raison d'une usure raisonnable.

Sont exclus de la garantie les composants suivants :

• Courroie(s) d'entraînement
• Filtre à air de moteur
  • Bougie de moteur

Belle Group et/ou ses agents agréés, directeurs, employés ou assureurs ne sont pas tenus responsables de tous dégâts conséquentiels ou autres, pertes ou dépenses encourus en relation avec l'utilisation de l'appareil, ou l'incapacité d'utiliser l'appareil dans un but quel qu'il soit.

Réclamations sous garantie

Il faut tout d'abord adresser toutes réclamations sous garantie à Belle Group par téléphone, fax, e-mail ou par courrier.

Pour les revendications sous garantie :

Prière d'écrire à :

Produit à risque. Vous pouvez vous blesser ou la machine peut être endommagée si vous ne respectez pas la procédure d'utilisation à la lettre.

AVISO

Peut être dangereux pour l'utilisateur

Aviso

AVISO

1. Poignée de commandes.
2. Poignée de démarrage.
3. Réservoir d'essence marche arrière.
4. Anneau de levage.
5. Libération de poignée de commandes.
6. Commande d'inversion marche avant / marche arrière.
7. Poignée principale.
8. Capot de protection de la courroie.

Datos técnicos

Model	30/40	30/50
A - Anchura de plato mm	400	500
B - Altura mm	1265	1265
C - Longitud mm	657	657
Motor - Honda Gasolina (Hp)	GX160 (5.5)
Motor - Robin Gasolina (Hp)	EX17 (6)
Motor - Hatz Gasóleo (Hp)	1B20-6 (4.2)
Motor - Lombardini Gasóleo (Hp)	15LD225 (4)
Weight - Honda Gasolina Kg	158	186
Weight - Robin Gasolina Kg	154	186
Weight - Hatz Gasóleo Kg	175	200
Weight - Lombardini Gasóleo Kg	171	200
Fuerza vibrador kN	30	30
Frecuencia Hz	90	90
Tirador del motor - Honda	3400	3400
Tirador del motor - Robin	3600	3600
Tirador del motor - Hatz	3000	3000
Tirador del motor - Lombardini	3000	3000
Velocidad máxima de viaje m/min	>23	>23
Nivel de potencia acústica (dB(A))	108	108

*Niveau minimum de En500 Part4

Medioambiente

Dispositif de sécurité.

Recommandations pour la protection de l'environnement.

Cet appareil contient des matériaux recyclables.

Veuillez apporter les appareils et les accessoires dont vous voulez vous débarrasser aux endroits prévus pour le recyclage.

Bautei	Füllmenge	Honda	Robin	Hatz	Lombardini
Getriebe	S.A.E. 75W-90	0.6 Litres	0.6 Litres	0.6 Litres	0.6 Litres
Hydrauliksteuerung	Shell Tellus 32	0.2 Litres	0.2 Litres	0.2 Litres	0.2 Litres
	Fuchs Renolin MR520	0.2 Litres	0.2 Litres	0.2 Litres	0.2 Litres

WARNEN

Motor and Drive Kit, Moteur et Kit d'entraînement, Motor y Kit Transmision, Motor e Kit de Transmissão 6-01

(Hatz & Lombardini)

1	29.0.462	Engine	Moteur	Motor	Motor	Hatz 1B20	1
1	20/0090	Engine	Moteur	Motor	Motor	Lombardini 15LD225	1
2	14.0.919	Hose	Durit	Flexible	Tubagem		1
3	14.0.628	Adaptor	Adapteur	Adaptador	Adaptador	M22 X 1/4"	1
4	14.0.108	Plug	Verschlussschraube	Prop	Candela	1/4"	1
5	21.0.336	Clip	Collier	Presilla	Grampo		1
6	05.1.002	Washer	Rondelle	Arandela	Anilha	M4	1
7	7/4002	Screw	Vis	Tornillo	Parafuso	M4 x 12	1
8	7/5010	Screw	Vis	Tornillo	Parafuso	M5 x 20	2
9	4/5002	Washer	Rondelle	Arandela	Anilha	M5	2
10	8/5003	Nut	Ecrou	Tuerca	Porca	M5	2
11	161/09200	Throttle Lever	Manette d'accélérateur	Palanca de aceleración	Alavanca do estrangulador		1
12	7/8037	Screw	Vis	Tornillo	Parafuso	Hatz	4
12	7/10024	Screw	Vis	Tornillo	Parafuso	Lombardini	4
13	10.7.186	Clutch	Embrayage	Embrague	Embraiagem		1
14	7/8012	Screw	Vis	Tornillo	Parafuso	M8 x 25	1
15	4/8003	Washer	Rondelle	Arandela	Anilha	M8	1
16	05.3.062	Washer	Rondelle	Arandela	Anilha		1
17	161.0.122	Pulley	Poulie	Polia	Polia		1
18	161/99513	Screw	Vis	Tornillo	Parafuso	M10 X 20	1
19	161/99535	Key	Clavette	Chaveta	Chave	M10 X 8 X 22	1
20	4/1009	Washer	Rondelle	Arandela	Anilha	M10 X 40 X 3	1
21	53/0016	Bearing	Roulement	Cojinete	Rolamanto		1
22	161/26100	Pin	Goupille	Pasador	Pino		1
23	3/9003	Circlip	Circlip	Resorte circular	Grampo circular		1
24	161/26100	Pulley	Poulie	Polia	Polia		1
25	MS22	Circlip	Circlip	Resorte circular	Grampo circular		1
26	21/0281	Belt	Courroie	Correa	Cinta		1
27	7/10003	Screw	Vis	Tornillo	Parafuso	M10x30	1
28	4/1003	Washer	Rondelle	Arandela	Anilha	M10	1
29	4/1005	Washer	Rondelle	Arandela	Anilha	M10	1
30	19.0.962	Throttle Lever	Manette d'accélérateur	Palanca de aceleración	Alavanca do estrangulador		1
31	161/09201	Throttle Cable	Câble d'accélérateur	Cable de aceleración	Cabo do estrangulador		1
32	4/1013	Washer	Rondelle	Arandela	Anilha	M10	1
33	161/99750	Pin	Goupille	Pasador	Pino		1
34	161/99747	Pulley	Poulie	Polia	Polia		1

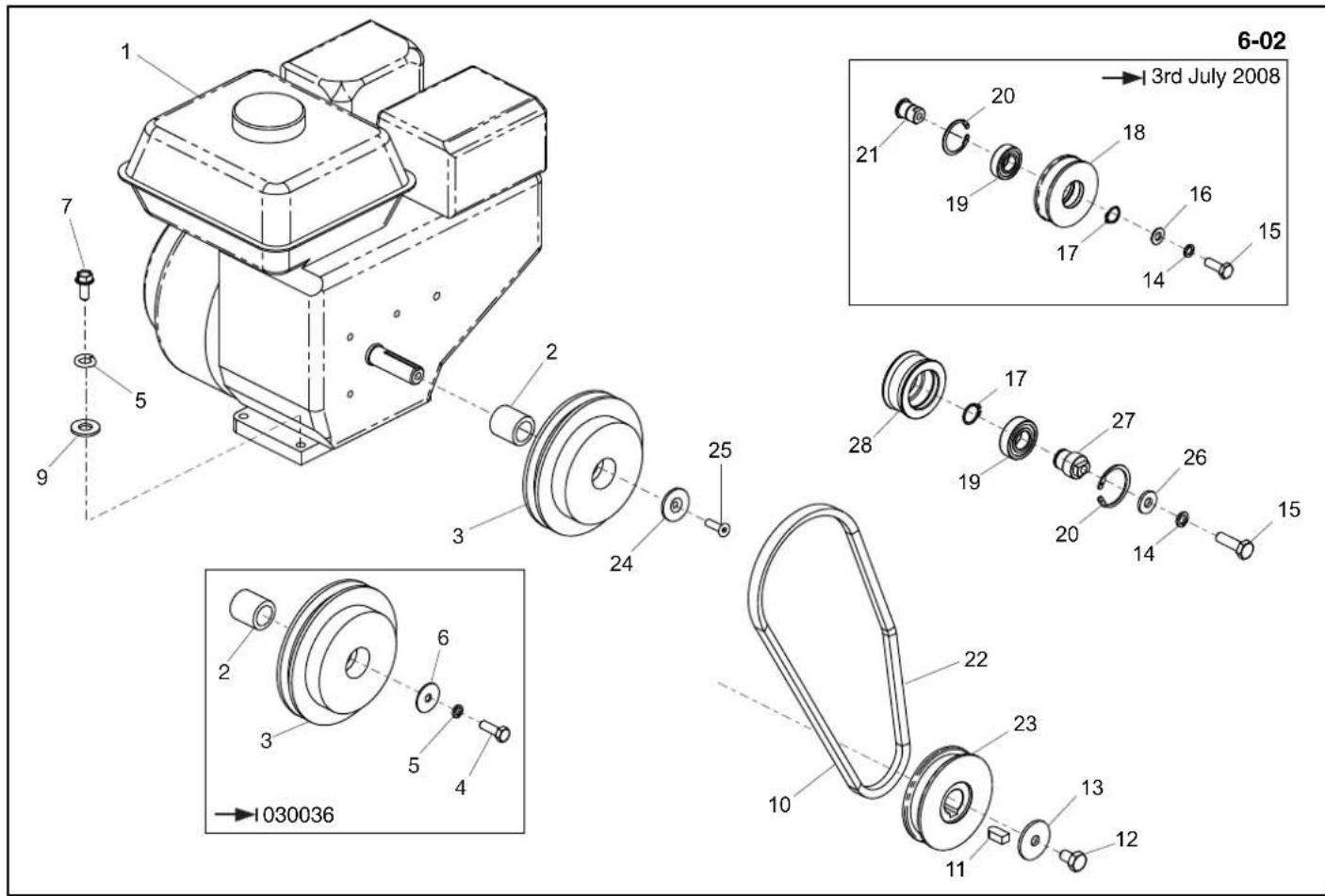

Motor and Drive Kit, Moteur et Kit d'entraînement, Motor y Kit Transmision, Motor e Kit de Transmissão 6-02 (Honda)

1	29.1.129	Honda GX160	Honda GX160	Honda GX160	Honda GX160	1
2	161.0.298	Spacer	Entretoise	Espaciador	Espaçador	1
3	10.7.185	Clutch	Embrayage	Embrague	Embraiagem	1
4	02.3.020	Screw	Vis	Tornillo	Parafuso	5/16" x 1"
5	4/8003	Washer	Rondelle	Arandela	Anilha	M8
6	05.3.062	Washer	Rondelle	Arandela	Anilha	1
7	7/8047	Screw	Vis	Tornillo	Parafuso	M8 x 40
9	4/8006	Washer	Rondelle	Arandela	Anilha	M8
10	161.0.122	Pulley	Poulie	Polia	Polia	1
11	161/99535	Key	Clavette	Chaveta	Chave	M10 x 8 x 22
12	161/99513	Screw	Vis	Tornillo	Parafuso	M10 x 20
13	4/1003	Washer	Rondelle	Arandela	Anilha	M10
14	4/1009	Washer	Rondelle	Arandela	Anilha	M10 x 40 x 3
15	7/10003	Screw	Vis	Tornillo	Parafuso	M10 x 30
16	4/1005	Washer	Rondelle	Arandela	Anilha	M10
17	3/9003	Circlip	Circlip	Resorte circular	Grampo circular	1
18	161/26100	Pulley	Poulie	Polia	Polia	1
19	53/0016	Bearing	Roulement	Cojinete	Rolamanto	1
20	MS22	Circlip	Circlip	Resorte circular	Grampo circular	1
21	161/26100	Pin	Goupille	Pasador	Pino	1
22	21/0143	Belt	Courroie	Correa	Cinta	1
23	161.0.122	Pulley	Poulie	Polia	Polia	1
24	164.0.057	Washer	Rondelle	Arandela	Anilha	1
25	07.3.101	Screw	Vis	Tornillo	Parafuso	1
26	4/1013	Washer	Rondelle	Arandela	Anilha	M10
27	161/99750	Pin	Goupille	Pasador	Pino	1
28	161/99747	Pulley	Poulie	Polia	Polia	1

6-02 →3rd July 2008 1 2 3 4 5 6 7 9 20 18 16 15 21 19 17 14 25 24 28 17 27 26 19 20 14 15 22 23 10 11 13 12 1030036

Motor en Aandrijfset, Motor und antriebsbausatz, Motor og Gearkit, Motore e Kit trasmissione (Honda)

6-02

1	29.1.129	Honda GX160	Honda GX160	Honda GX160	Honda GX160	1
2	161.0.298	Afstandsstuk	Distanzstück	Afstandsstykke	Distanziale	1
3	10.7.185	Koppeling	Kupplung	Kobling	Frizione	1
4	02.3.020	Schroef	Schraube	Skrue	Vite	5/16" x 1"
5	4/8003	Afdichtring	Scheibe	Spændeskive	Rondella	M8
6	05.3.062	Afdichtring	Scheibe	Spændeskive	Rondella	1
7	7/8047	Schroef	Schraube	Skrue	Vite	M8 x 40
9	4/8006	Afdichtring	Scheibe	Spændeskive	Rondella	M8
10	161.0.122	Poelie	Riemenscheibe	Remskive	Puleggia	1
11	161/99535	Spie	Keil	Kile	Chiave	M10 x 8 x 22
12	161/99513	Schroef	Schraube	Skrue	Vite	M10 x 20
13	4/1003	Afdichtring	Scheibe	Spændeskive	Rondella	M10
14	4/1009	Afdichtring	Scheibe	Spændeskive	Rondella	M10 x 40 x 3
15	7/10003	Schroef	Schraube	Skrue	Vite	M10 x 30
16	4/1005	Afdichtring	Scheibe	Spændeskive	Rondella	M10
17	3/9003	Borgveer	Sprengring	Låsering	Anello Elastico	1
18	161/26100	Poelie	Riemenscheibe	Remskive	Puleggia	1
19	53/0016	Lager	Lager	Leje	Cuscinetto	1
20	MS22	Borgveer	Sprengring	Låsering	Anello Elastico	1
21	161/26100	Pen	Zapfen	Stift	Perno	1
22	21/0143	Riem	Riemen	Remmen	Cinghia	1
23	161.0.122	Poelie	Riemenscheibe	Remskive	Puleggia	1
24	164.0.057	Afdichtring	Scheibe	Spændeskive	Rondella	1
25	07.3.101	Schroef	Schraube	Skrue	Vite	1
26	4/1013	Afdichtring	Scheibe	Spændeskive	Rondella	M10
27	161/99750	Pen	Zapfen	Stift	Perno	1
28	161/99747	Poelie	Riemenscheibe	Remskive	Puleggia	1

7-01
