BELLE PCX 20A - Plaque vibrante Lescha - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque vibrante
Marque	Lescha
Modèle	BELLE PCX 20A
Dimensions (L x l x H) en opération	940 x 500 x 880 mm
Dimensions (L x l x H) en stockage	110 x 500 x 625 mm
Poids (avec kit arrosage et roues)	75 kg
Moteur	Honda GX120, 4,0 ch / 3,0 kW à 3600 tr/min
Type de carburant	Essence sans plomb
Capacité réservoir carburant	2,5 L
Huile moteur	SAE 30 (0,6 L)
Huile vibreur	Huile turbine 32 (0,22 L)
Bougie	BM6ES ou BPR6ES (entrefer 0,7-0,8 mm)
Force vibrante	11 kN
Fréquence	101 Hz
Vitesse de travail maximale	16,3 m/min
Force de compactage	420 kg/m²
Niveau sonore	107 dB(A)
Durée d'utilisation journalière maximale	16 min
Sens de marche	Unidirectionnelle
Transmission	Courroie trapézoïdale et embrayage centrifuge
Plaque de base	Acier
Kit arrosage intégré	Oui (réservoir d'eau)
Roues de transport	Incluses
Garantie	12 mois

FOIRE AUX QUESTIONS - BELLE PCX 20A Lescha

Comment démarrer la plaque vibrante BELLE PCX 20A ?

Ouvrez le robinet de carburant, mettez le starter si le moteur est froid, tournez le bouton marche/arrêt sur «I», réglez les gaz au ralenti, puis tirez fermement sur le démarreur à rappel. Dès que le moteur tourne, coupez le starter et augmentez les gaz.

Que faire si le moteur ne démarre pas ?

Vérifiez la présence de carburant, que le robinet est ouvert et que le contact est mis. Si la bougie est encrassée, nettoyez-la et réglez l'entrefer. Par temps froid, utilisez le starter. Si le moteur est noyé, ouvrez les gaz à fond et tirez le démarreur.

Quelle huile utiliser pour le moteur et le vibreur ?

Pour le moteur Honda GX120, utilisez de l'huile SAE 30 (0,6 L). Pour le vibreur, utilisez de l'huile turbine 32 (0,22 L). Vérifiez régulièrement les niveaux.

Quelle est la durée d'utilisation maximale par jour ?

La durée d'exposition quotidienne maximale recommandée est de 16 minutes en raison des vibrations. Ne dépassez pas cette limite pour éviter des risques pour la santé.

Comment transporter la plaque vibrante ?

Utilisez les roues de transport fournies. Pour le levage, attachez les élingues uniquement au point de levage situé au-dessus de la machine. Ne jamais laisser le moteur tourner pendant le transport.

Comment régler la tension de la courroie ?

La tension de la courroie d'entraînement doit être vérifiée toutes les 4 heures d'utilisation. Si elle est détendue, ajustez-la selon les instructions du manuel. Si la courroie est usée, remplacez-la par une pièce d'origine Belle Group.

Pourquoi la plaque ne vibre-t-elle pas ?

Cela peut être dû à une courroie détendue, un filtre à air colmaté, une panne d'entraînement ou une panne du vibreur. Vérifiez d'abord la tension de la courroie et le réglage du régime moteur (doit être rapide). Si le problème persiste, contactez un technicien.

Comment nettoyer et entretenir le filtre à air ?

Vérifiez le filtre à air toutes les 50 heures ou tous les 3 mois. Nettoyez-le ou remplacez-le si nécessaire. Un filtre colmaté peut réduire les performances et endommager le moteur.

Quelles précautions de sécurité prendre lors de l'utilisation ?

Portez toujours des équipements de protection individuelle : lunettes, gants, casque antibruit et chaussures à embout d'acier. Ne faites jamais fonctionner la machine dans un espace clos (risque de monoxyde de carbone). Balisez la zone de travail et éloignez les personnes non autorisées.

Que faire en cas de déversement de carburant ?

Coupez immédiatement le moteur et ne fumez pas. Sécurisez le déversement avec du sable. Si du carburant a coulé sur vos vêtements, changez-vous. Essuyez toute trace de carburant avant de redémarrer.

MODE D'EMPLOI BELLE PCX 20A Lescha

Nous soussignés, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB, certifions que si le produit décrit dans ce certificat est acheté chez un distributeur autorisé Belle Group au sein de la CEE, il est conforme aux normes CEE ci-après: 2006/42/CE (Cette norme remplace la norme 98/37/CE), Norme compatible pour l'électromagnisme 2004/108/CE (modifié par 89/336/EEC, 92/31/EEC & 93/68 EEC). Les déchets électriques, et d'équipement électronique 2002/96/CE, caractéristiques basse tension 2006/95/CE, BS EN ISO 12100-1:2003 Norme de sécurité des machines et des critères associés et configurés, si applicable. Les émissions de bruit sont conformes à la directive 2000/14/EC Annexe VI pour machines , article 12, l'objet mentionné est AV Technology Limited, AVTECH House, Birhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, GB. Les dossiers techniques sur les émissions sonores des machines sont détenus au siège social de BELLE GROUP à l'adresse ci-dessus.

Le Directeur Général - Pour le compte de la SOCIETE BELLE GROUP (SHEEN) UK.

Date de déclaration ....

Ce manuel est rédigé pour vous aider à vous servir et à entretenir la plaque de compactage en toute sécurité.

Il est destiné aux concessionnaires et aux opérateurs de la plaque de compactage.

Avant-propos

La section «description de l'appareil» vous permettra de vous familiariser avec l'agencement et les commandes de l'appareil.

La section «Environnement» contient des instructions sur les méthodes de recyclage et d'élimination des appareils de recyclage et d'élimination des appareils dans le respect de l'environnement.

«Santé et Sécurité» expliquent la manière dont il faut utiliser l'appareil pour assurer votre sécurité et celle du public en général.

Le paragraphe «procédure de mise en route/Arrêt» vous facilite la mise en route et l'utilisation de l'appareil.

La section «Dépistage des anomalies» vous donne des conseils en cas de problème concernant votre appareil.

La section «Entretien et révision» vous donne des conseils sur l'entretien général et les révisions de votre appareil.

La section «Garantie» donne des renseignements sur la couverture sous garantie et la méthode à suivre pour les réclamations sous garantie.

Renseignement concernant les notations utilisées dans ce manuel.

Dans ce manuel, il faut prêter une attention toute particulière au texte signalé comme suit :

ATTENTION

Produit à risque. Vous pouvez vous blesser ou la machine peut être endommagée si vous ne respectez pas la procédure d'utilisation à la lettre.

AVVERTISSEMENT

Peut être dangereux pour l'utilisateur

AVVERTISSMENT

AVVERTISSEMENT

Veuillez lire et étudier ce manuel avant toute utilisation ou entretien de cet appareil.

SAVOIR utiliser les commandes de cet appareil et procéder à son entretien en toute sécurité.

(PS : Assurez-vous de savoir arrêter la machine avant de la démarrer au cas ou vous auriez des problèmes).

TOUJOURS utiliser les éléments nécessaires à votre protection lors de l'utilisation de la machine.

Pour TOUTES QUESTIONS relatives à l'entretien et l'utilisation en toute sécurité de cet appareil, DEMANDER CONSEIL A VOTRE DIRECTION OU CONTACTER BELLE GROUP :[phone]

Sommaire

Comment utiliser ce manuel 22

Avertissement....22

Description de l'appareil....23

Caractéristiques Techniques 23

Etiquettes 24

Environnement 25

But du compactage ....25

Consignes de sécurité générales....25

Santé et sécurité ....26

Contrôles de sécurité préalables au démarrage ....26

Instruction d'utilisation.... 26 - 27

Guide de dépistage des anomalies....27

Révision et maintenance....28

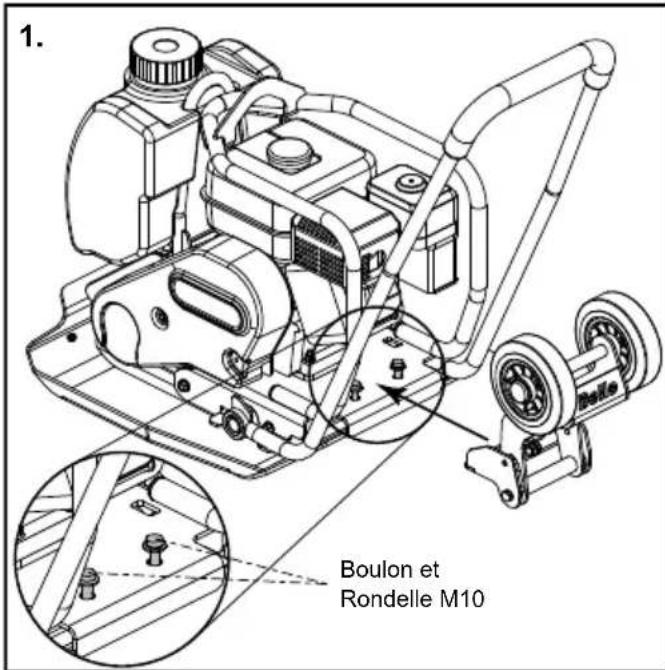

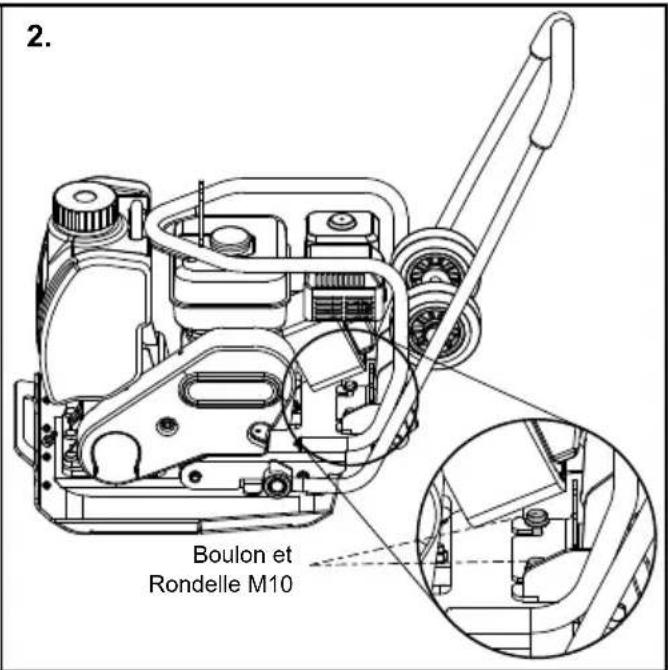

Instructions de Montage 29

Garantie....29

Déclaration de conformité ....2

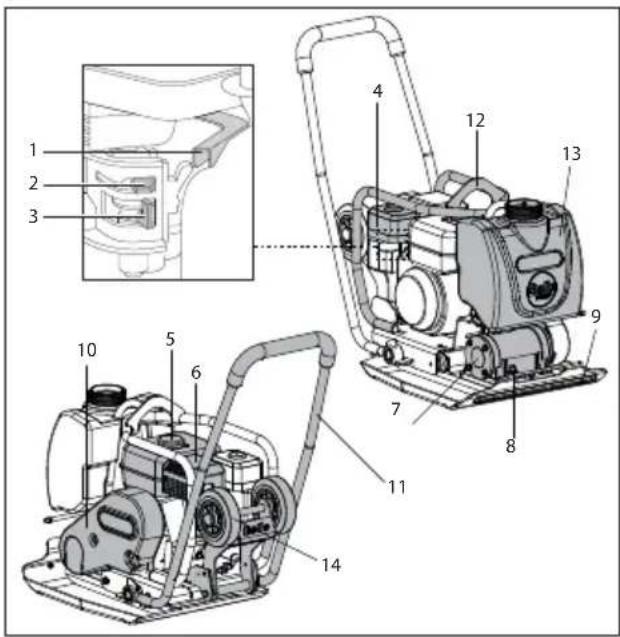

1. Manette d'accélérateur,
2. Manette De Starter,
3. Fuel ON/OFF Lever,
4. Filtre à air,
5. Réservoir de carburant,
6. Echappement,
7. Unité de vibration,
8. Contrôle du niveau d'huile du vibreur,
9. Point d'accroche de la rampe d'arrosage,
10. Capot de courroie,
11. Timon,
12. Point de levage du châssis,
13. Réservoir d'eau,
14. Roues de transport

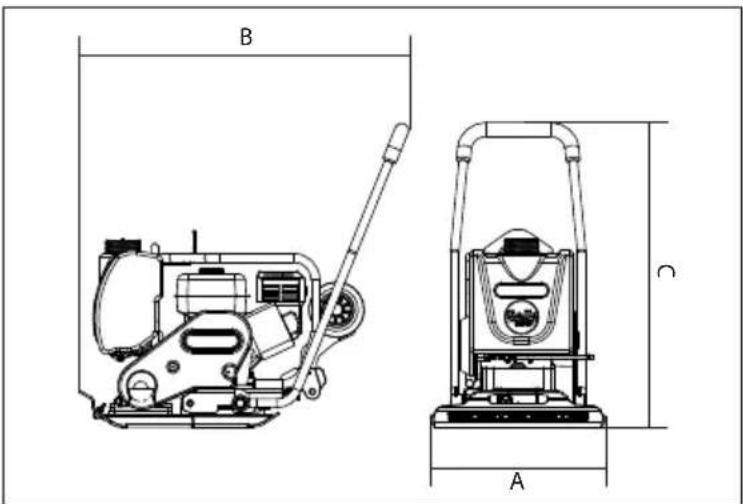

Caractéristiques Techniques

Modèle PCX 20A
A - Largeur (mm) 500
B - Longueur – En opération (mm) 940
C - Hauteur – En opération (mm) 880
Longueur – En Stockage (mm) 110
Hauteur – En Stockage (mm) 625
Motor Modèle Honda GX120
Puissance moteur (Hp/kW) 4.0/3.0 @ 3600rpm
* Poids (kg) 75
Force du vibreur (kN)	11
Fréquence (Hz)	101
Vitesse de déplacement Maximum (m/min)	16.3
Force de compaction (kg/m2)	420
** Vibration sur 3 axes (m/sec2)	13.7
Durée d’utilisation (Mins)	16
Niveau de puissance sonore (dB(A))	107

* Le poids indiqué inclus le kit d'arrosage et les roues de transport (13 et 14 du schéma descriptif)
** Nível mínimo a EN500, Parte 4.

B C A

A. Décalcomanie Sécurité.
B. Décalcomanie Bruit.
C. Décalcomanie Régime Moteur.
D Décalcomanie Point de Levage.
E. Décalcomanie Avertissement Moteur.

A - Décalcomanie Sécurité (Part No. 19.0.373)

Veuillez lire le Manuel des Opérateurs.

Portez des Chaussures de Protection.

Portez des Protections pour les Oreilles

Portez des Protection pour les Yeux

B - Décalcomanie Bruit (800-99942)

Le Niveau de Bruit de la machine lors du fonctionnement est de 105 dB(A).

C - Décalcomanie Régime Moteur

Position Vitesse Moteur Rapide.

Position Vitesse Moteur Lente.

D - Décalcomanie Point de Levage

Point de Levage

E - Décalcomanie Avertissement Moteur

L'essence est extrêmement infl am- mable. Éteignez le Moteur et laissez le temps de refroidir avant de ravitailler.

Le Moteur émet du Monoxyde de Carbone toxique. Ne faites pas fonctionner le Moteur dans un endroit clos.

Veuillez lire le Manuel du Moteur.

Respect de L'Environnement

Elimination en toute sécurité

Instruction pour le respect de l'environnement Cet appareil contient des matériaux recyclables. Pour vous débarrasser de l'appareil, prière d'emmener l'appareil et les accessoires dans une décharge de recyclage agréé.

Composant	Matériel
Poignée Acier
Plaque d'embase Acier
Poids excentrique Acier
Carters du moteur Aluminium
Capot du moteur Matériel synthétique
Pièces variées Acier et aluminium

Buts de Compactage

Après perturbation du sol, ou dans le cas d'un remplissage, d'une couche inférieure de la chaussée ou d'un revêtement hydrocarboné récents, il y aura des petits vides interstitiels ou poches d'air qui risquent de provoquer des problèmes s'ils ne sont pas compactés.

1. Lorsque le trafic traverse une surface sur une partie du sol non compactée, le matériau se comprime, ce qui cause l'affaissement de la surface supérieure au fur et à mesure que le matériau remplit les cavités.
2. C'est ce qui se passe également lorsque des charges statiques s'exercent sur un sol non compacté. La charge (un bâtiment, par exemple) s'enfonce.
3. Les matériaux présentant des vides sont très susceptibles aux infiltrations d'eau, ce qui entraîne des risques d'érosion. Les infi Itrations d'eau peuvent également entraîner l'expansion du sol lorsqu'il gèle, ainsi que sa contraction pendant les périodes de sécheresse. En fait, l'expansion et la contraction du sol constituent les principales causes de dégâts des fondations des bâtiments. Il faut éventuellement reprendre la structure en sousœuvre.

Le compactage augmente la densité du matériau et par conséquent, sa capacité porteuse. Il réduit les vides interstitiels et donc les risques d'affaissement, d'expansion et de contraction dus aux infl Itrations d'eau.

Consignes de Sécurité

Pour votre protection personnelle et pour la sécurité des personnes qui se trouvent à proximité, prière de lire et de bien assimiler les consignes de sécurité suivante. Il incombe à l'opérateur de s'assurer qu'il a bien assimilé la manière d'utiliser cet équipement en toute sécurité. En cas de doute sur l'utilisation correcte en toute sécurité de la plaque de compactage PCX 20A, prière de consulter votre responsable ou Belle Group.

ATTENTION

Un entretien mal fait ou une utilisation incorrecte risque d'être dangereux(se). Lisez et assimilez LES CONSIGNES DE SECURITE ET LES CONSEILS D'UTILISATION avant d'effectuer des opérations d'entretien, de service ou des réparations.

• Ce matériel est lourd et ne doit pas être soulevé par une seule personne. OBTENEZ DE L'AIDE ou utilisez un équipement de levage approprié. Il existe un ensemble spécial pour le transport du compacteur (voir options).
• Balisez la zone de travail et éloignez les membres du public et tout le personnel non autorisé à une distance sûre.
• Il est impératif que l'opérateur porte un équipement de protection individuelle à chaque fois qu'il utilise cet appareil (voir "Santé et sécurité").
• Vérifi ez que vous savez comment couper cet appareil avant de le mettre en marche, en cas de diffi cultés.
• Il faut toujours COUPER le moteur avant de le transporter, de le déplacer ou avant toute intervention.
• Le moteur peut devenir très chaud en cours d'usage. Attendez que le moteur soit refroidi avant de le toucher. Ne laissez jamais le moteur tourner sans surveillance.
• Il ne faut jamais retirer ni modifier les capots de protection installés. Ils sont prévus pour votre protection. Il faut toujours vérifier que les capots sont en bon état et sont bien fixés. Si l'un des capots est endommagé ou manquant, IL NE FAUT PAS UTILISER LE COMPACTEUR tant que le capot n'est pas remis en place ou réparé.
  Il ne faut pas faire fonctionner le compacteur si vous ne vous sentez pas bien, si vous êtes fatigué ou si vous avez abusé d'alcool ou de stupéfi ants.

Consignes de sécurité concernant le carburant.

ATTENTION

Le carburant est inflammable. Il risque de causer des blessures et des dégâts. Coupez le moteur, éteignez toutes les fl ammes nues et ne fumez pas pendant le remplissage du réservoir de carburant. Essuyez toujours tout carburant renversé.

• Avant de faire l'appoint de carburant, coupez le moteur et attendez qu'il ait refroidi.
• Pendant le remplissage, il NE FAUT ni fumer ni autoriser les fl ammes nues dans cette zone.
• Il faut toujours sécuriser immédiatement avec du sable tout déversement de carburant. Si du carburant s'est renversé sur vos vêtements, il faut vous changer.
• Entreposez le carburant dans un récipient prévu pour cela et agréé, à l'écart de la chaleur et de toutes sources de combustion.

Vibrations

Une partie des vibrations provoquées par le compactage est transmise par le guidon aux mains de l'opérateur. Reportez vous aux caractéristiques et au spécifications pour établir le niveau des vibration et des durées d'utilisation (durée d'exposition quotidienne maximale recommandée). IL NE FAUT PAS dépasser la durée d'utilisation maximale

EPI (Equipement de protection individuelle).

Lors de l'utilisation de cet appareil, il est impératif de porter un EPI approprié (ex. lunettes de protection, gants de protection, casque antibruit et chaussures à embout d'acier). Il faut porter des vêtements adaptés au travail. Attachez les cheveux longs pour les dégager et ne portez pas de bijoux susceptibles de s'accrocher aux pièces mobiles de l'appareil.

Poussière.

Le procédé de compactage produit éventuellement de la poussière qui risque d'être nocive pour la santé. Il faut toujours porter un masque approprié au type de poussière produite.

Carburant.

Il ne faut pas avaler ni inhaler les vapeurs de carburant, et il faut éviter tout contact avec la peau. Lavez immédiatement les éclaboussures de carburant. En cas d'éclaboussures de carburant dans les yeux, il faut les rincer à grande eau et consulter un méédecin dès que possible.

Fumées d'échappement

Il ne faut pas faire fonctionner la plaque de compactage à l'intérieur ou dans un espace confiné. Veillez à travailler dans un local suffi samment ventilé.

AVVERTISSEMENT

Peut être dangereux pour l'utilisateur

Contrôles préalables au démarrage

Inspection préalable au démarrage

Il faut effectuer l'inspection suivante préalable au démarrage avant le début de chaque séance de travail, ou toutes les quatre heures d'utilisation selon ce qui est échu en premier. Pour les instructions détaillées, veuillez vous reporter à la section « Révisions » Si des défaut sont repères, il ne faut pas utiliser la plaque de compactage tant que ce défaut n'a pas été rectifié.

1. Inspectez soigneusement la plaque de compactage pour déceler toutes traces de dégâts. Vérifiez qu les composants sont tous présents et bien fixés. Faites particulièrement attention au capot e protection de la courroie d'entraînement située entre le moteur et le vibrateur.
2. Vérifier les tuyauteries, les points de remplissage, bouchons de vidange et tout autres parties pour trouver un signe de fuite. Réparer toute fuite avant d'utiliser la machine.
3. Verifi ez le niveau d'huile moteur et faits l'appoint, le cas échéant.
4. Vérifi ez le niveau de carburant du moteur et faites l'appoint, le case échéant.
5. Vérifi ez qu'il n'y a pas de fuite de carburant ni d'huile.

Instructions D'Utilisation

- Amenez la plaque de compactage sur le lieu où elle doit fonctionner.

Dans les cas où il est nécessaire d'utiliser un équipement de levage positionner la PCX 20A, vérifiez que l'Equipement de levage correspond à un poids utile limite dans la fourchette du poids de la plaque de compactage (reportez vous au tableau des caractéristiques ou à la plaque signalétique de l'appareil). Attachez des chaînes ou es élingues UNIQUEMENT au point de levage situé au dessus de la PCX 20A.

• NE JAMAIS laisser le moteur tourner pendant le transport de la PCX 20A même si il s'agit d'une petite distance.
• Apres avoir effectué les contrôles figurant à la section « Contrôle préalable au démarrage », vous pouvez mettre le moteur en route. Les plaques de compactage de la gamme PCX 20A Belle Group sont munies d'un embrayage centrifuge qui permet au moteur de tourner au ralenti sans entraîner la plaque vibrante. Lorsque la vitesse du moteur augmente, l'embrayage s'engage et entraîne la plaque vibrante. Pour obtenir un bon fonctionnement, il faut régler le régime du moteur à son maximum.
• Régler le papillon au maximum et utilisez le levier de commande pour diriger ou faire virer la plaque de compactage. Le vibrateur provoque non seulement des vibrations de la plaque d'embase, mais aussi l'avancement de l'appareil. En fonctionnement normal, vous n'avez pas à pousser la PCX 20A ; il suffit de la laisser se déplacer tout seul à son propre rythme. La vitesse de déplacement est déterminée par l'état de la surface à compacter. Si la surface à compacter est en pente, il faut agir avec beaucoup de précaution pour bien contrôler le sens de déplacement de la PCX 20A. Vous pouvez le cas échéant, utiliser une corde appropriée attachée à un point abaissé du châssis afin de permettre à une autre personne de reprendre une partie du poids de la PCX 20A. Pour faire un travail en pente, montez et descendez la pente, mais ne travaillez pas en travers.
• Faites passer la plaque de compactage sur toute la surface selon le schéma logique jusqu'à obtention du compactage requis.

S'il faut compacter plusieurs couches différentes, l'une au-dessus de l'autre, compactez chaque couche séparément

AVVERTISSEMENT

Veuillez lire et étudier ce manuel avant toute utilisation ou entretien de cet appareil.

Honda GX120

1. Pour ouvrir le robinet d'essence, déplacez le levier Ouverture / Coupure de carburant à fond vers la droite.
2. Si le moteur démarre à froid, mettez le starter en amenant le levier de starter à fond vers la gauche. Si le moteur redémarre à chaud, il n'est généralement pas nécessaire d'introduire le starter, mais si le moteur s'est refroidi dans une certaine mesure, il peut s'avérer nécessaire de mettre partiellement le starter.
3. Tournez le bouton MARCHE / ARRET du moteur dans le sens des aiguilles d'une montre pour l'amener à la position «I».
4. Pour mettre le papillon à la position de ralenti, déplacez le levier de papillon à fond vers la droite. Ne faites pas démarrer le moteur à pleins gaz sinon la plaque de compactage risque de vibrer dès que le moteur démarre.
5. Prenez fermement la manette de commande d'une main et saisissez la manette du émarreur à rappel de l'autre. Tirez le démarreur à rappel jusqu'à ce que vous ressentiez une résistance du moteur, puis laissez le démarreur revenir en place.

6. En faisant attention à ne pas tirer complètement le cordon du démarreur, tirez vivement la manette du démarreur.

7. Recommencez cette manœuvre à plusieurs reprises jusqu'à ce que le moteur tourne.

8. Dès que le moteur tourne, mettez progressivement le levier de starter à la position COUPEE en le déplaçant vers la droite.

9. Si, au bout de plusieurs tentatives, le moteur ne tourne toujours pas, reportez-vous au guide de dépistage des anomalies.

10. Pour couper le moteur, mettez le papillon à la position de ralenti et tournez le bouton MÁRCHE/ ARRET du moteur dans le sens contraire des aiguilles d'une montre jusqu'à la position «0».

11. Coupez l'arrivée du carburant.

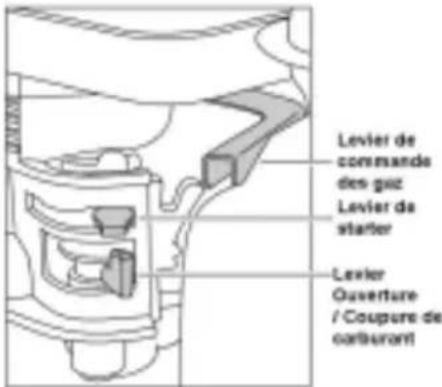

Levier de commande des gaz Levier de starter Levier Ouverture / Coupure de carbaurant

Guide de dépistage des anomalies

Problème Cause Action
Le moteur ne démarre pas. Pas de carburant. Ouvrir le robinet de carburantRemplir le réservoir de carburantMoteur coupé. Mettre le contact.Bougie encrassée. Nettoyer, puis régler l’entrefer de la bougie.Moteur froid. Fermer le starter.Moteur noyer. Ouvrir le starter, pleins gaz, tirer le démarreur à rappel jusqu’au lancement du moteur.
Le moteur ne démarre Problème majeur. Contacter un Agent ou Belle Grouptoujours pas.
Pas de vibrations.Courroie d’entraînement détendue. Régler la tension de la courroie.Filtre à air colmaté.Panne d’entraînement.Panne du vibreur. Contacter le technicien de service local.		Régler le régulateur du régime moteur sur rapide.
		Nettoyer ou remplacer le filtre à air.
		Contacter un Agent ou Belle Group.
Asphalte adhère à laplaque.	Manque de lubrification.	Utiliser le système d’arrosage à eau.
Ecaillage de la surfacebitumineuse (feuilletage)	Sur compactage.	La retirer et la reposer.
Faible vitesse d’avancement.trop faible	Epaisseur de couche trop grande.	Retirer la partie du matériau.
	Teneur en humidité trop haute ou	Retirer le matériau et ajouter de la teneur

La gamme PCX 20A des plaques Belle Group est conçue pour donner de nombreuses années de services sans problèmes.

Il est recommandé de s'adresser à un concessionnaire agrée Belle Group pour effectuer toutes les opération d'entretien importantes et toutes les réparations éventuelles. Il faut toujours utiliser des pièces d'origine Belle Group. L'utilisation de pièces de marque autre que la marque Belle group risque d'annuler votre garantie.

Avant d'effectuer des opérations d'entretien sur l'appareil et coupez le moteur, débranchez le fil HT de la bougie.

Il faut placer le compacteur sur un sol plat et horizontal afin d'obtenir une lecture exacte des niveaux des liquides. Utilisez uniquement les huiles préconisées (voir la table page suivante).

Rodage

Lorsqu'un compacteur neuf est utilisé pour la première fois, il faut vidanger l'huile moteur après la période de rodage initiale (pour de plus amples renseignements, voir manuel du moteur). Il faut vidanger l'huile du carter de l'axe du vibrateur au bout des premières 100 heures de fonctionnement, puis toutes les 500 heures de fonctionnement par la suite. Pour des renseignements sur la vidange de l'huile du carter du vibrateur, reportez vous à la section « Vibrateur ».

Il faut vérifier la tension de la courroie toutes les 4 heures d'utilisation.

Fréquence d'entretien		Apres les 4 Premières heures	Premier mois / 20 H	3 mois / 50 H	6 mois/ 100 H
Huile Moteur	Vérifier le niveau	√
	Vidanger		√		√
Filtre à air	Vérifier l'état		√		√
	Nettoyer / remplacer			√
Bougie	Vérifier / Nettoyer				√
Courroie d'entraînement	Tension	√	√	√

Type et quantité d'huile/de carburant – Type de bougie

Type d'huile Quantité Type	de Quantité Type de EntreferÓleo			(Litrés)		Carburante
Petrol Honda GX120 S.A.E. 1	DW 30 0.6 Sans	Plomb 2.5 BM6ES ou 0.7 - 0BPR6ES		8
Vibrador	Óleo Turbine 32	0.22	S.O.	S.O.	S.O.	S.O.

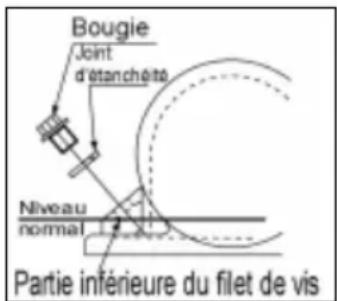

Bougie Joint d'étanchéité Niveau normal Partie inférieure du filet de vis

Unité de vibration.

Faites l'appoint d'huile préconisée, e cas échéant (voir tableau).

1. Boulon et Rondelle M10

2. Boulon et Rondelle M10

1. Dévisser les 2 boulons M10 à une hauteur de 15mm. Soulever les rondelles pour les placer sous les têtes des boulons (Voir figure 1)
2. Aligner les encoches du kit de roues avec les boulons M10.
3. Positionner le kit de roues en le faisant glisser à sa place. Vérifier que le fond des encoches est en contact avec les boulons et que le kit ne peut être poussé plus loin.
4. Relâcher les rondelles des boulons, qui doivent être positionnées au dessus du kit de roues et visibles de l'opérateur.
5. Serrer les boulons M10 avec un couple de 55Nm.

Garantie

La plaque de compactage unidirectionnelle PCX 20A neuve de Belle Group est garantie à l'acquéreur d'origine un an (12 mois) à partir de la date originale de l'achat. La garantie Belle Group s'applique à tous défauts de matériaux ou à un vice de conception ou de fabrication.

La garantie Belle Group ne couvre pas ce qui suit :

1. Dégâts causés par un usage abusif, négligent, une chute ou tous autres dégâts similaires causés par le non-respect des instructions concernant l'assemblage, l'utilisation ou les opérations d'entretien à effectuer par l'utilisateur, ou résultant de celle-ci.
2. Toutes modifications, additions ou réparations effectuées par des personnes autres que les responsables de Belle Group ou ses agents agréés.
3. Les frais de transport ou d'expédition pour retourner l'appareil à Belle Group, ou ses agents agréés, et le renvoyer, en vue de le faire réparer ou évaluer après revendication sous garantie.
4. Les coûts des matériaux et/ou de la main-d'œuvre requis pour remplacer, réparer ou renouveler les composants en raison d'une usure raisonnable.

Sont exclus de la garantie les composants suivants :

• Courroie(s) d'entraînement
• Filtre à air de moteur
• Bougie de moteur

Belle Group et/ou ses agents agréés, directeurs, employés ou assureurs ne sont pas tenus responsables de tous dégâts conséquentiels ou autres, pertes ou dépenses encourus en relation avec l'utilisation de l'appareil, ou l'incapacité d'utiliser l'appareil dans un but quel qu'il soit.

Réclamations sous garantie

Il faut tout d'abord adresser toutes réclamations sous garantie à Belle Group par téléphone, fax, e-mail ou par courrier.

Pour les revendications sous garantie :

Tel: [phone] Fax: [phone] Email : [e-mail]

Prière d'écrire à :

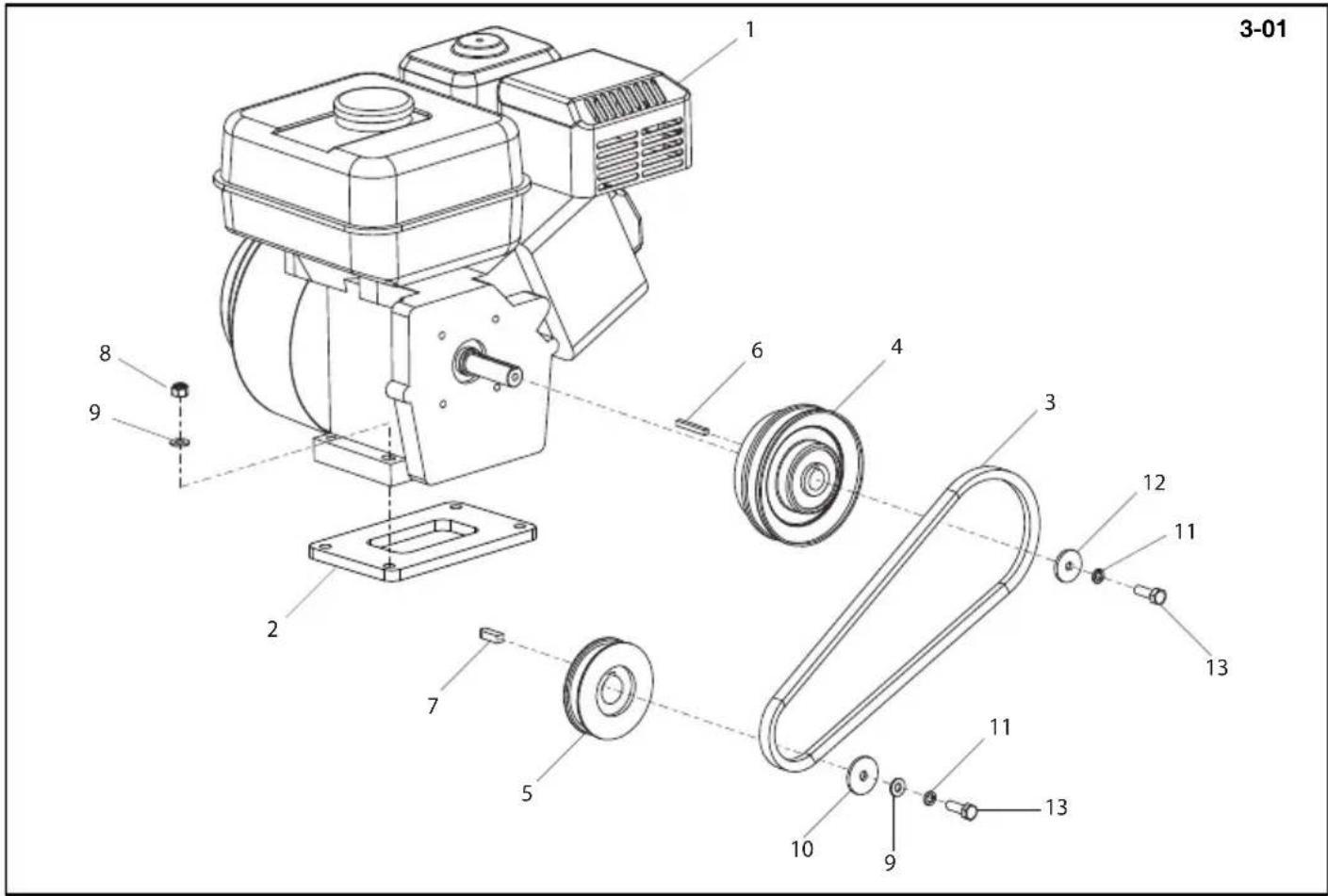

Engine and Drive Kit, Moteur et Kit d'entraînement, Motor y Kit Transmision, Motor e Kit de Transmissão

3-01

1	20/0038....Engine....Moteur....Motor....Motor....Honda GX120....1
2	151/99956....Pad - Anti Vibration....Tampon Antivibratoire....Tampón Antivibratorio....Blocco Antivibração....1
3	21/0158....Belt....Courroie....Correa....Cinta.... PCD10001619....1
3	21/0265....Belt....Courroie....Correa....Cinta.... PCD10001620....1
4	10.7.255....Clutch....Embrayage....Embrague....Embraiagem....1
5	151.0.221....Pulley....Poulie....Polia....Polia....1
6	06.8.031....Key....Clavette....Chaveta....Chave....1
7	06.3.014....Key....Clavette....Chaveta....Chave....1
8	8/8008....Nut....Ecrou....Tuerca....Porca....M8....4
9	4/8006....Washer....Rondelle....Arandela....Anilha....M8....5
10	77.0.142....Washer....Rondelle....Arandela....Anilha....1
11	4/8003....Washer....Rondelle....Arandela....Anilha....M8....2
12	05.3.062....Washer....Rondelle....Arandela....Anilha....1
13	02.3.020....Screw....Vis....Tornillo....Parafuso....5/16" x 1""1

3-01 1 2 6 4 3 8 9 7 5 10 9 11 13 12 11 13

Motor en Aandrijfset, Motor und antriebsbausatz, Motor og Gearkit, Motore e Kit trasmissione

3-01

1	20/0038	Motor	Motor	Motor	Motore	Honda GX120	1
2	151.0.236	Onderplaat - Antitrilstuk	Dämpfungsbeilage	Klods - Antivibration	Tampone - Antivibrazione		1
3	21/0158	Riem	Riemen	Remmen	Cinghia	PCD10001619	1
3	21/0265	Riem	Riemen	Remmen	Cinghia	PCD10001620	1
4	10.7.255	Kuppling	Koppeling	Kobling	Frizione		1
5	151.0.221	Poelie	Riemenscheibe	Remskive	Cuscinetto		1
6	06.8.031	Spie	Keil	Kile	Chiave		1
7	06.3.014	Spie	Keil	Kile	Chiave		1
8	8/8008	Moer	Mutter	Møtrik	Dado	M8	4
9	4/8006	Afdichtring	Scheibe	Spændeskive	Cuscinetto	M8	5
10	77.0.142	Afdichtring	Scheibe	Spændeskive	Cuscinetto		1
11	4/8003	Afdichtring	Scheibe	Spændeskive	Cuscinetto	M8	2
12	05.3.062	Afdichtring	Scheibe	Spændeskive	Cuscinetto		1
13	02.3.020	Schroef	Schraube	Skrue	Vite	5/16" x 1"	1

4-01 Belle 1 2 17 19 20 13 12 11 7 11 18 17 16 15 14 21 22 23 8 5 6 4 9 10 24

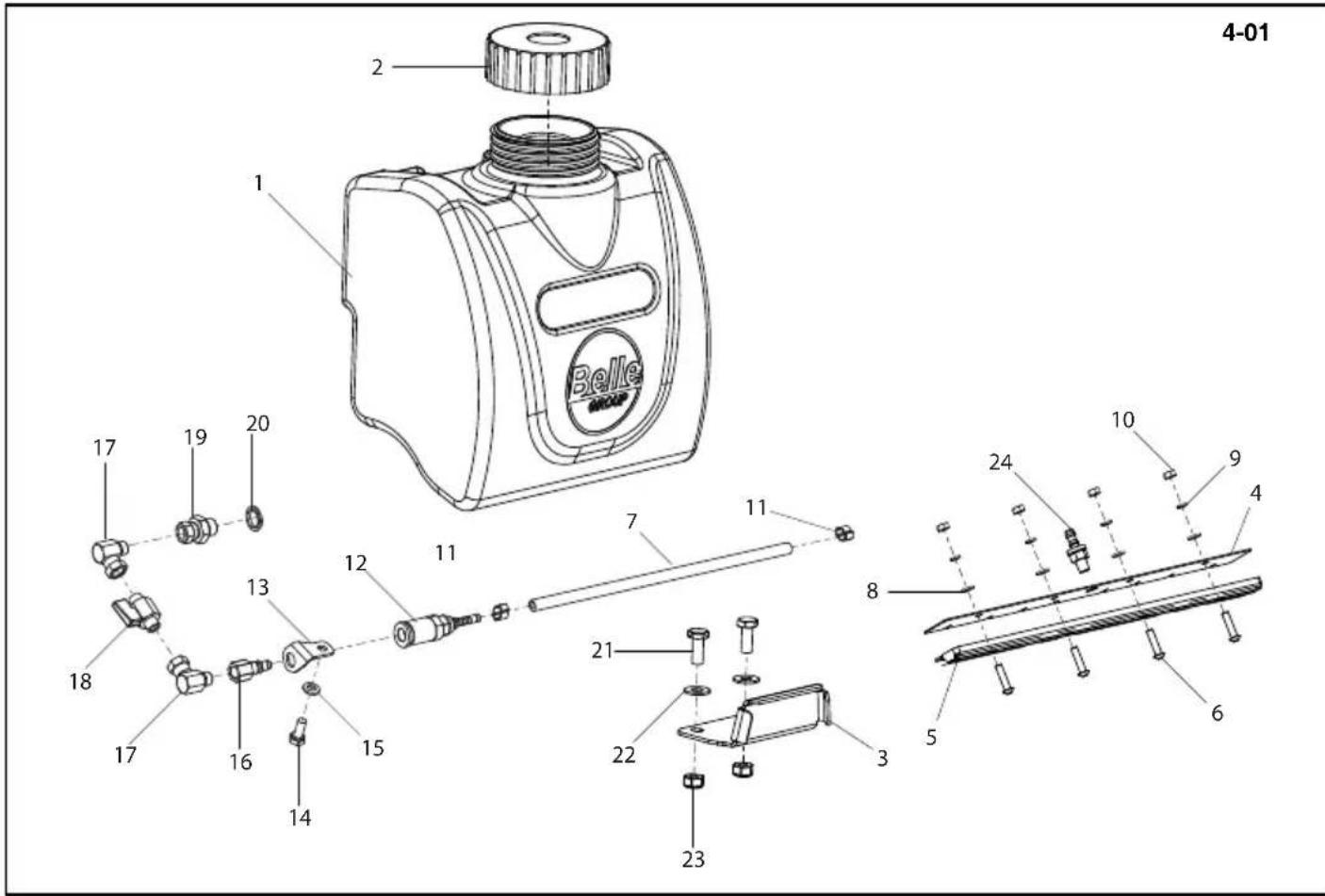

Water Bottle Kit, Bouteille d'eau montée à l'avant,

4-01
