Typ produktu	Vibrační deska
Značka	Lescha
Model	BELLE PCX 20A
Rozměry (D x Š x V) při provozu	940 x 500 x 880 mm
Rozměry (D x Š x V) při skladování	110 x 500 x 625 mm
Hmotnost (se sadou zavlažování a koly)	75 kg
Motor	Honda GX120, 4,0 hp / 3,0 kW při 3600 ot/min
Typ paliva	Bezolovnatý benzín
Objem nádrže	2,5 L
Motorový olej	SAE 30 (0,6 L)
Olej vibrátoru	Turbínový olej 32 (0,22 L)
Zapalovací svíčka	BM6ES nebo BPR6ES (mezera 0,7-0,8 mm)
Vibrační síla	11 kN
Frekvence	101 Hz
Maximální pracovní rychlost	16,3 m/min
Hutnicí síla	420 kg/m²
Hladina hluku	107 dB(A)
Maximální denní doba používání	16 min
Směr pohybu	Jednosměrný
Převod	Klínový řemen a odstředivá spojka
Základní deska	Ocel
Integrovaná sada zavlažování	Ano (vodní nádrž)
Přepravní kola	Včetně
Záruka	12 měsíců

Často kladené otázky - BELLE PCX 20A Lescha

Jak nastartovat vibrační desku BELLE PCX 20A?

Otevřete palivový kohout, pokud je motor studený, použijte sytič, otočte vypínač do polohy „I“, nastavte plyn na volnoběh, poté pevně zatáhněte za startér. Jakmile motor běží, vypněte sytič a zvyšte plyn.

Co dělat, když motor nenastartuje?

Zkontrolujte přítomnost paliva, že je kohout otevřený a že je zapnuté zapalování. Pokud je svíčka znečištěná, vyčistěte ji a seřiďte mezeru. V chladném počasí použijte sytič. Pokud je motor zaplavený, otevřete plyn naplno a zatáhněte za startér.

Jaký olej použít pro motor a vibrátor?

Pro motor Honda GX120 použijte olej SAE 30 (0,6 L). Pro vibrátor použijte turbínový olej 32 (0,22 L). Pravidelně kontrolujte hladiny.

Jaká je maximální denní doba používání?

Doporučená maximální denní doba expozice je 16 minut kvůli vibracím. Nepřekračujte tento limit, abyste předešli zdravotním rizikům.

Jak přepravovat vibrační desku?

Použijte přiložená přepravní kola. Při zvedání připevněte popruhy pouze k zvedacímu bodu nad strojem. Nikdy nenechávejte motor běžet během přepravy.

Jak nastavit napnutí řemene?

Napnutí hnacího řemene je třeba kontrolovat každé 4 hodiny provozu. Pokud je uvolněné, upravte jej podle pokynů v návodu. Pokud je řemen opotřebený, vyměňte jej za originální díl Belle Group.

Proč deska nevibruje?

Může to být způsobeno uvolněným řemenem, zaneseným vzduchovým filtrem, poruchou pohonu nebo poruchou vibrátoru. Nejprve zkontrolujte napnutí řemene a nastavení otáček motoru (mělo by být vysoké). Pokud problém přetrvává, kontaktujte technika.

Jak čistit a udržovat vzduchový filtr?

Kontrolujte vzduchový filtr každých 50 hodin nebo každé 3 měsíce. V případě potřeby jej vyčistěte nebo vyměňte. Zanesený filtr může snížit výkon a poškodit motor.

Jaká bezpečnostní opatření dodržovat při používání?

Vždy používejte osobní ochranné prostředky: brýle, rukavice, protihlukovou přilbu a ocelovou obuv. Nikdy neprovozujte stroj v uzavřeném prostoru (riziko oxidu uhelnatého). Označte pracovní oblast a udržujte nepovolané osoby v bezpečné vzdálenosti.

Co dělat při úniku paliva?

Okamžitě vypněte motor a nekuřte. Zajistěte únik pískem. Pokud se palivo dostalo na vaše oblečení, převlékněte se. Před opětovným nastartováním otřete všechny stopy paliva.

NÁVOD K OBSLUZE BELLE PCX 20A Lescha

My, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK 17 0EU, Velké Británie, tpotvrzuji, že v případě výrobků uvedených v tomto osvědčení je koupil od autorizovaného dealera Belle skupinu v rámci EHS, že splňuje následující směrnic EHS: 2006/42/CE (tato směrnice nahrazuje směrnici 98/37/ES) (Elektromagnetická kompatibilita Směrnice 2004/108/CE ve znění 89/336/EEC, 92/31/EEC & 93/68 EHS). Odpadních elektrických a elektronických zařízeních (OEEZ), 2002/96/CE, nlzkonapěťové směrnice 2006/95/CE, BS EN ISO 12100-1:2003 Bezpečnost strojních zařízení a související harmonizované normy, popřípadě. Hlukových emisí v souladu se směrnící 2000/14/ES příloha VI, pro stroje podle článku 12 oznámený subjekt AV Technology Limited, AVTECH house, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, Velká Británie.

Technické údaje ohledně hladin hluku jsou k dispozici k nahlédnutí na adrese spololečnosti Belle Group, která je uvedena výše.

Generální ředitel – jménem BELLE GROUP (SHEEN) UK

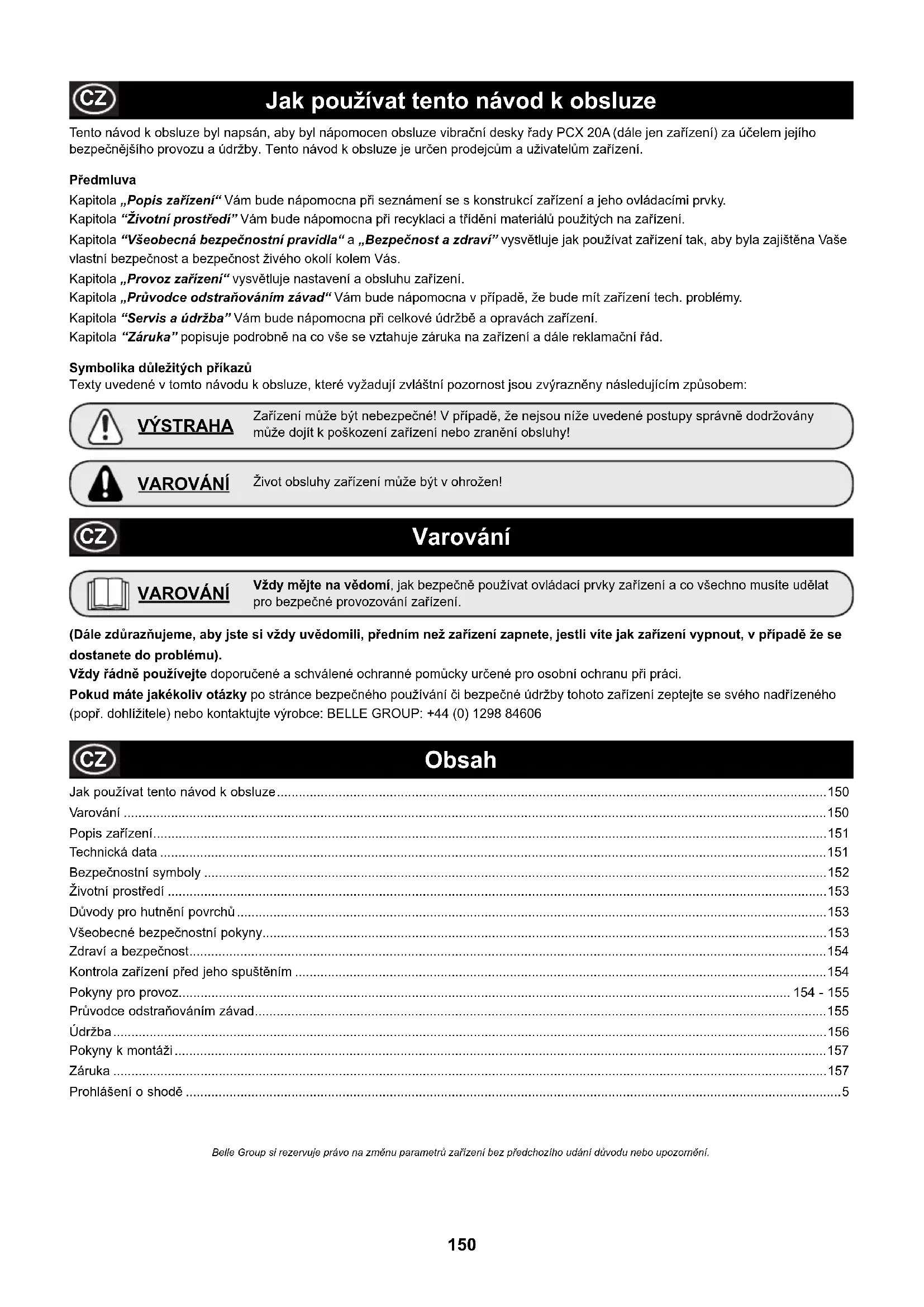

Tento návod k obsluze byl napsán, aby byl nápomocen obsluze vibrační desky řady PCX 20A (dále jen zařízení) za účelem jejího bezpečnějšího provozu a údržby. Tento návod k obsluze je určen prodejcům a uživatelům zařízení.

Předmluva

Kapitola „Popis zařízení“ Vám bude nápomocna při seznámení se s konstrukcí zařízení a jeho ovládacími prvky.

Kapitola "Životní prostředí" Vám bude nápomocna při recyklaci a třídění materiálů použitých na zařízení.

Kapitola “Všeobecná bezpečnostní pravidla“ a „Bezpečnost a zdraví” vysvětluje jak používat zařízení tak, aby byla zajištěna Vaše vlastní bezpečnost a bezpečnost živého okolí kolem Vás.

Kapitola „Provoz zařízení“ vysvětluje nastavení a obsluhu zařízení.

Kapitola „Průvodce odstraňováním závad“ Vám bude nápomocna v případě, že bude mít zařízení tech. problémy.

Kapitola "Servis a údržba" Vám bude nápomocna při celkové údržbě a opravách zařízení.

Kapitola "Záruka" popisuje podrobně na co vše se vztahuje záruka na zařízení a dále reklamační řád.

Symbolika důležitých příkazů

Texty uvedené v tomto návodu k obsluze, které vyžadují zvláštní pozornost jsou zvýrazněny následujícím způsobem:

VÝSTRAHA

Zařízení může být nebezpečné! V případě, že nejsou níže uvedené postupy správně dodržovány může dojít k poškození zařízení nebo zranění obsluhy!

VAROVÁNÍ

Život obsluhy zařízení může být v ohrožen!

Varování

VAROVÁNÍ

Vždy mějte na vědomí, jak bezpečně používat ovládací prvky zařízení a co všechno musite udělat pro bezpečné provozování zařízení.

(Dále zdůrazňujeme, aby jste si vždy uvědomili, předním než zařizení zapnete, jestli víte jak zařizení vypnout, v případě že se dostanete do problému).

Vždy řádně používejte doporučené a schválené ochranné pomůcky určené pro osobní ochranu při práci.

Pokud máte jakékoliv otázky po stránce bezpečného používání či bezpečné údržby tohoto zařízení zeptejte se svého nadřízeného (popř. dohlížitele) nebo kontaktujte výrobce: BELLE GROUP: [phone]

Obsah

Jak používat tento návod k obsluze....150

Varování 150

Popis zařízení....151

Technická data 151

Bezpečnostní symboly 152

Životní prostředí 153

Důvody pro hutnění povrchů 153

Všeobecné bezpečnostní pokyny....153

Zdraví a bezpečnost....154

Kontrola zařízení před jeho spuštěním 154

Pokyny pro provoz....154 - 155

Průvodce odstraňováním závad....155

Údržba 156

Pokyny k montáži 157

Záruka 157

Prohlášení o shodě 5

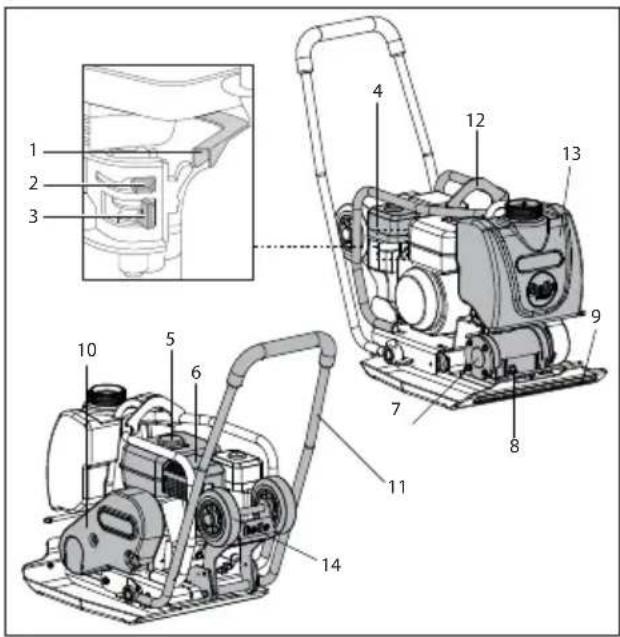

Popis zařízení

1. páčka plynu,
2. páčka sytiče
3. páčka uzávěru palivové nádrže (zapnout/vypnout),
4. Kryt vzduchového fi Itru,
5. palivová nádrž,
6. výfuk,
7. Vibrátor,
8. Pühledítko pro kontrolu hladiny oleje ve vibrátoru,
9. Připojovací body pro postřikovaci systém nebo tlumící podložku,
10. kryt šemenu,
11. ovládací rukojeť,
12. Zvedací bod,
13. Water Tank,
14. Transporter Attachment

Technická data

CZ

Model PCX 20A

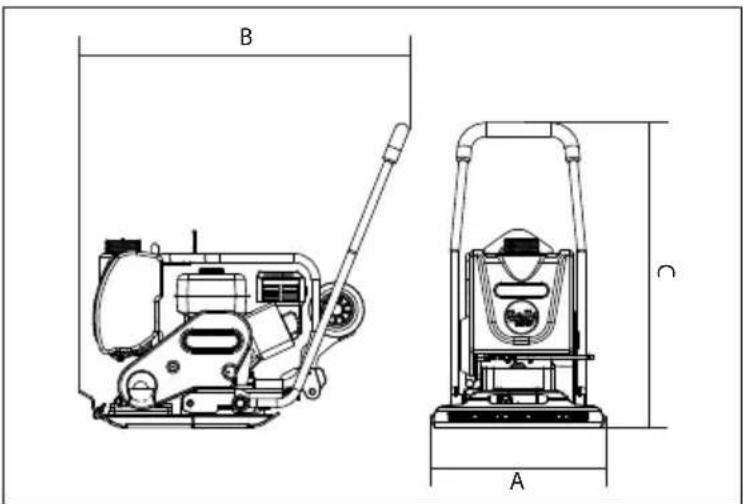

A - šířka (mm) 500
B - prac. délka (mm) 940
C - prac. výška (mm) 880
skladovací délka (mm) 1100
skladovací výška (mm) 625
Motor	Honda
Výkon motoru (HP/kW) 4.0/3.0 @ 3600rpm
* Hmotnost (kg)	75
Síla vibrace (kN)	11
Frekvence (Hz)	101
Max. rychlost (m/min)	16.3
Hutnicí síla (kg/m2)	420
** 3-osá vibrace (m/sec2)	13.7
Expoziční doba (Mins)	16
Akust. výkon (dB(A))	105

* Weight includes Water Kit and Transporter Attachment. (Items 13 and 14 of Machine Description)
** minimální hodnota podle EN500, část 4

B C A

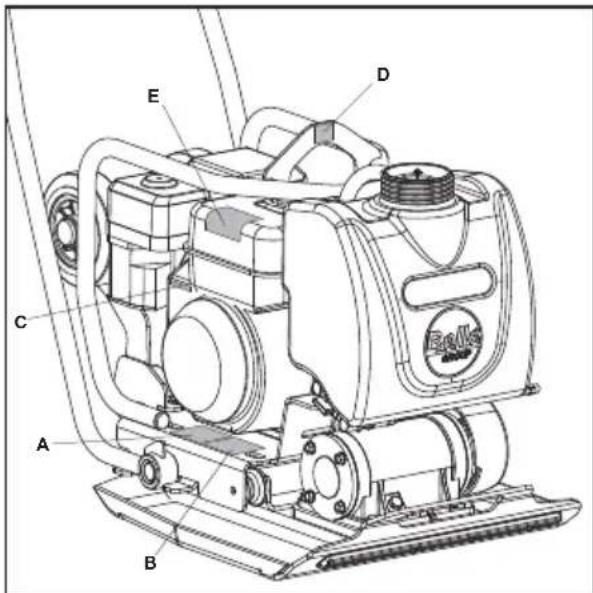

A. symbol – bezpečnostní symboly
B. symbol – hladina hluku
C. symbol – otáčky motoru
D symbol – místo pro zvedání
E. symbol „varování k motoru“

A - symbol – bezpečnostní symboly (Part No. 19.0.373)

Čti návod k obsluze!

Použij ochrannou prac. obuv!

Hladina hluku při provozu zařízení dosahuje hodnoty 105 dB(A).

C - symbol - otáčky motoru

poloha vysoké otáčky motoru

poloha nízké otáčky motoru

D - symbol - místo pro zvedání

Místo pro zvedání

E - symbol „varování k motoru“

Palivo je vysoce hořlavá látka. Před doplňováním palivové nádže vypněte motor na nechte motor řádně zchladnout.

Motor produkuje toxický oxid uhelnatý. Nespouštějte motor v uzavřených nebo stísněných prostorech.

Čti návod k obsluze!

Životní prostředí

Bezpečné nakládání s odpady

Pokyny pro ochranu životního prostředí.

Zařízení je složeno z různých druhů materiálů.

Nepoužitelné zařízení a jeho části odevzdejte na určená místa k recyklaci!

Popis součásti Materiál
rukojeť ocel + guma
vibrační základová deska ocel
excentrická závaží ocel
blok motoru hliník
kryt motoru umělá hmota
ostatní části ocel a hliník

Důvody pro hutnění povrchů

Při vytváření nových povrchů-podkladů, asfaltových vrstev, kdy se rozmístuje písek, nebo jiná výplň, dochází k tvorbě vzduchových mezer, které když nejsou zhutněny vedou k následujícím problémům:

1. doprava po nezhutněném povrchu vede ve vrstvách k jeho deformacím a propadům, takto dochází k poklesu vrchní nosné vrstvy
2. tentýž efekt na nezhutněný povrch vyvolává statický tlak (např. budovy)
3. nezhutnělé povrchy podléhají rychleji erozi, vniká do nich okolní vlhkost (voda), což vede k jejich erozi

Voda, která se dostala do nezhutnělých vrstev se mísí s pískem a dilatuje při změnách teploty. Takto dochází k poškozování podkladů budov a zvyšování nákladů na jejich opravy.

Hutněním se dosahuje zvýšení hustoty podkladového materiálu a takto ke zvýšení jeho nosnosti a pevnosti. Hutněním se potlačují i výše popsané erozivní procesy.

Všeobecné bezpečnostní pokyny

Pro Vaší osobní bezpečnost a pro bezpečnost Vašeho okolí, prosím čtěte řádně tyto bezpečnostní pokyny a ujistěte se, že jim rozumíte a že jste je plně pochopili. Obsluha tohoto zařízení plně odpovídá za to, že pochopila a rozumí tomu, jak bezpečně obsluhovat toto zařízení. Pokud si nejste jisti, jak řádně a bezpečně obsluhovat toto zařízení, kontaktujte svého nadřízeného (dohlížitele) nebo výrobce Belle Group.

VÝSTRAHA

Nevhodné použití zařízení může být nebezpečné! Přečtěte si tuto kapitolu před použitím, údržbou nebo opravou zařízení!

• Toto zařízení je těžké a nesmí být zvedáno jednou osobou, je nutné mít vhodné manipulační zařízení nebo pomocníka. U tohoto zařízení existují přídavné manipulační kolečka pro snazší prévážení a přemistování – viz dále.
• Pracovní oblast uzavřete kordonem a zamezte veřejnosti nebo nepovolaným osobám vstup na pracoviště.
• Při práci s tímto zařízením musí obsluha používat osobní ochranné pomůcky – viz níže „Ochrana zdraví a bezpečnost“
• Pred tím než začnete se zařízením pracovat se vždy ujistěte, že zařízení dokážete vypnout v případě, že se dostanete do potíží.
• Motor zařízení vždy vypněte předtím než začtete zařízení přemistovat, převážet nebo opravovat.
• Předtím než se dotknete motorové části zařízení nechte ji řádně vychladnout. Motor se za provozu zařízení velmi zahřívá! Nikdy nenechávejte běžet motor zařízení bez dozoru!
• Nikdy nemanipulujte a neodnímejte ochranné kryty zařízení, tyto kryty jsou zde pro Vaši ochranu. Nikdy nepoužívejte zařízení do kud nejsou poškozené nebo chybějící ochranné kryty opraveny nebo vyměn ěeny.
• Nikdy nepoužívejte zařízení pokud se cítíte unaveni, pokud jste nemocni, nebo pokud jste pod vlivem alkoholu nebo drog.

VÝSTRAHA

Pohonné látky jsou hořlavé! Mohou způsobit zranění a ničit osobní majetek. Před plněním zásobníku s palivem vypněte motor zařízení, uhaste veškeré otevřené ohně a uhaste hořící cigaretry. Zbytky pohonných látek utřete do sucha.

Bezpečnost při manipulaci s pohonnými látkami.

• Před doplněním nádrže vypněte motor zařízení a nechte jej zchladnout.
• Při doplňování paliva nekuřte. Palivo doplňujte v místě kde nejsou otevřené ohně.
• Rozlité palivo musí být ihned zasypáno piskem. Pokud si palivem potřisníte oblečení ihned jej vyměňte.
• Palivo přechovávejte ve schválných nádobách určených pro tyto účely mimo zdroje tepla a otevřeného ohně nebo jiných vznětlivých předmětů.

Vibrace

Některé vibrace pocházející z provozu zařízení jsou přenášeny přes držadlo na paže obsluhy. Vibrační desky PCX Belle Group byly navrženy s cílem minimalizovat úroveň těchto vibrací. Berte na vědomí specifikace a technická data pro úroveň vibrací a dobu používání (viz výše). Nikdy nepřekračujte stanovené expoziční doby (časy použití).

Osobní ochranné pomůcky (dále jen OOP)

Při obsluze zařízení musí být vždy použity patřičné a schválené OOP, jako jsou ochranné brýle, rukavice, ochranné klapky na uši, protiprachová maska a vhodná a schválená ochranná obuv. Rovněž je nutno používat vhodné pracovní oblečení. Dlouhé vlasy je nutné vhodně chránit pod čepicí nebo stáhnout do copu. Před prací se zařízením je nezbytné sundat z těla šperky, náramky a jiné ozdobné módní prvky tak, aby se nedostaly do pohyblivých části zařízení.

Prach

Při procesu hutnění může vznikat větší množství zvířeného prachu, který může být nebezpečný pro zdraví obsluhy. Vždy používejte ochrannou masku, která je určena pro daný typ prachových částic.

Palivo

Vyvarujte se polknutí paliva, vdechnutí palivových par nebo potřisnění pokožky. Potřisněnou pokožku ihned omyjte. Pokud se Vám palivo dostane do očí, vypláchněte je velkým množstvím vody a co nejdříve vyhledejte lékařskou pomoc.

Výfukové plyny

Nepoužívejte zařizení v nevětraných nebo stísněných prostorech, vždy se přesvědčte, že je pracovní oblast dostatečně ventilována.

VAROVÁNÍ

Výfukové plyny produkované tímto strojem jsou velmi toxické a mohou zabít!

Kontrola zařízení před jeho spuštěním

Prohlídka před spuštěním

Níže uvedená kontrolní prohlídka musí být provedena vždy před každým spuštěním zařízení nebo vždy po každé hodině provozu zařízení, podle toho co nastane dřív. Pro bližší informace nahlédněte do servisní části tohoto návodu. V případě jakékoliv závady musí být zařízení odstaveno a to do doby než dojde k odstranění závady.

1. důkladně stroj prohledněte na známky zjevného poškození, zkontrolujte ochranné prvky zda jsou funkční a nepoškozené, zvláště se soustředťe na kryt klinového řemene mezi motorem a tělem vibrátoru
2. zkontrolujte hladinu oleje v motoru a doplňte olej pokud je to nutné
3. zkontrolujte stav hladiny benzínu v nádrži zařízení, v případě nedostatku provedte jeho doplnění. Používejte čistý benzín. Znečištěný benzín může způsobit zanesení palivového systému.
4. zkontrolujte, zda ně kde neuniká olej nebo palivo
5. zkontrolujte, zda-li je vzduchový filtr čistý. Nadměrný obsah nakumulovaného prachu ve filtru může způsobit nepředvídatelné cho vání motoru zařízení. Vyčistěte filtr pokud je to nezbytné (více podrobností naleznete v odstavci „Údržba stroje“)

Pokyny k obsluze

- Přemístěte zařízení tam, kde jej hodláte použít.

V případě manipulace s „PCX 20A“ pomocí zvedacího zařízení se nejdříve ujistěte, že nosnost zvedacího zařízení je dostatečná ke zvedání „PCX 20A“ (viz kapitola s technickými údaji nebo výrobní štítek). K zavěšení „PCX 20A“ používejte jen správné řetězy nebo popruhy, které řádně umístěte v místě bodu pro zavěšení v horní části „PCX 20A“.

• Nikdy nepřemist'ujte nebo nepřevážejte „PCX 20A“ s nastartovaným motorem a to dokonce ani na krátkou vzdálenost.
• Za dodržení bodů uvedených v kapitole „kontrola před startem“ nastartujte motor zařízení.

Hutnící zařízení „PCX 20A“ je vybaveno odstředivou spojkou a funkce vibrace je mimo provoz, pokud motor běží na volnoběh.

Zvýši-li se otáčky motoru odstředivá spojka sepne a spustí mechanický vibrátor a zařizení začne vibrovat. Pro dosažení správné funkčnosti při provozu zařizení je nutné, aby motor běžel na maximum otáček.

- Nastavte páčku plynu na maximum a pro řizení a otáčení s „PCX 20A“ použijte ovládací rukojet“.

Spuštěný vibrátor umožní, že za řízení začne vibrovat a pohybovat se směrem vpřed. Za normálních okolností nemusíte „PCX 20A“ tlačit, nechte ji pracovat volně její rychlostí. Rychlost pohybu je závislá na stavu hutněného povrchu. Pokud je hutněný povrch svahovitý je třeba při ovládání zařízení dbát zvýšené opatrnosti! V případě, že je svah příliš prudký je třeba použít pevného lana, které se jedním koncem pevně upevní v nejnižším možném bodě spodní části zařízení, aby mohl pomocník pomáhat odlehčit zařízení. Nikdy nevibrujte svah napříč! Vždy buď ve směru dolů nebo nahoru!

- Vibrovaný povrch vibrujte pomocí „PCX 20A“ v systematickém sledu průchodů (nikdy ne náhodně) dokud není povrch dostatečně zhutněn.

Pokud je třeba zhutnit více vrstev materiálu je nutné každou vrstvu zhutnit zvlášť samostatně.

VAROVÁNÍ

Vždy mějte na vědomí, jak bezpečně používat ovládací prvky zařízení a co všechno musíte udělat pro bezpečné provozování zařízení.

Honda GX120

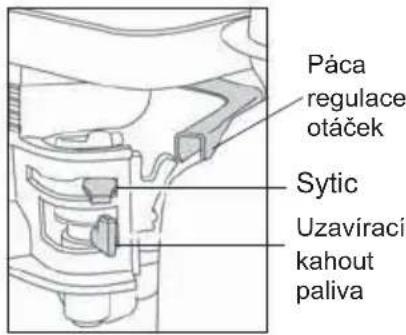

1. Uzavírací kohout paliva otevřete úplně otočením páčky směrem doprava.
2. Pokud spouštíte studený motor, nastavte páčku sytiče do polohy zcela vlevo. Při opětovném spouštění zahrátého motoru není sytič většinou potřeba. Pokud je motor téměř vychladlý, pohněte páčkou sytiče jen o kousek.
3. Vypínač motoru dejte do polohy ZAPNUTO ("I").
4. Přesunutím páky regulace otáček zcela doprava nastavte volnoběžné otáčky. Nespouštějte desku na plné otáčky, stroj by začal vibrovat ihned po spouštění.
5. Do jedné ruky pevně uchopte hlavní rukojeť stroje, do druhé rukojeť reverzního spouštěče. Táhněte pomalu za držadlo reverzního spouštěče, dokud neucítíte odpor motoru, pak nechte držadlo vrátit.
6. Ujistěte se, že celé startovací lanko není vytaženo, zatáhněte prudce za startovací rukojeť.
7. Opakujte, dokud není motor spuštěn.
8. Jakmile motor poprvé chytne, přesuňte páčku sytiče doprava - do polohy ZAVŘENO.

9. Zavřete uzavírací kohout paliva.

10. Pokud motor nenastartujete ani po několika pokusech, podívejte se na stranu 13 do kapitoly "Průvodce řešením problémů"

11. Pro zastavení motoru přesuňte páku regulace otáček do polohy volnoběžné otáčky a vypínač motoru přepněte otočením proti směru hodinových ručiček do polohy "0".

Páca regulace otáček Sytic Uzavírací kahout paliva

Průvodce odstraňováním závad

Problém Příčina Opatření
motor se nenastartoval. prázdná palivová nádrž. otevřete víčko pal. nádrže.
			doplňte palivo.
vypínač motoru je v poloze „vypnuto“. zapněte vypínač motoru.
poškozená zapalovací svíčka. vyčistěte mezeru svíčky popř. vyměňte zapal. svíčku.
motor je studený. motor je zahlcen palivem.	zavřete sytič.
	otevřete sytič, plyn na max	imum, startujte dokud motor nenaskočí.
motor stále nenastartoval nebo zařízení nevibruje. volný klínový řemen. motor je poškozen. vibrátor je poškozen.	jiná závada	kontaktujte odborný servis Belle Group.
	nízké otáčky motoru.	přidejte plyn.
	dopněte řemen
	zanesený vzduch. filtr.	vyčistěte nebo vyměňte vzduch. filtr.
	kontaktujte odborný servis	Belle Group.
	kontaktujte odborný servis	Belle Group.
asfalt se lepí na hutnící se desku zařízení. Živičný povrch odlupuje (vrstvení).	nedostatečné mazání hutnící desky vodou.	zapněte skrápění
	přehutněno	odstraňte vrstvu a opakujte hutnění
pomalá rychlost hutnění, zařízení se potápí .	hutněná vrstva je příliš silná.	odstraňte část nanesené vrstvy.
	nízký nebo vysoký obsah vlhkosti.	odstraňte materiál a upravte jej.

údržba

Jednosměrné vibrační desky řady PCX 20A od Belle Group jsou navrženy tak, aby poskytovaly mnohaletý bezporuchový provoz.

Nicméně je velmi důležité, aby byla pravidelně prováděna jednoduchá základní údržba popsaná v této kapitole.

Je doporučeno, aby lokalizovaný autorizovaný dealer Belle Group prováděl na zařízení veškeré servisní práce! Avšak drobné údržbové práce je možno provést na vlastní zodpovědnost.

Vždy je nutno použít originální náhradní díly, nedodržením se ztrácí záruka na zařízení.

Před jakýmkoliv zásahem v rámci údržby, opravy apod. je nutné zařízení nejdříve zastavit a vypnout motor. V případě, že je zařízení vybaveno benzínovým motorem odpojte od zapalovací svíčky botku svíčky. Zařízení umístěte do vodorovné polohy tak, aby bylo možné odečítat správné hodnoty hladin zásobníků. Vždy použijte doporučené oleje –viz tabulka níže.

Pravidelné kontroly

Když je zařízení nové musí být po určité době provozu vyměněn olej – viz návod k obsluze k danému typu motoru. Olej ve vibrační jednotce musí být vyměněn po prvních 100 hodinách provozu poté po každých 500 hodinách. Vice informací o výměně oleje ve vibrátoru viz „Vibrační jednotka“.

Stav napnutí řemenu musí být kontrolován každé 4 hodiny.

Pravidelná kontrola zařízení po prvních v prvním měs. každý 3		hod.provozu 20	provozu / měs.	po 50 hod.	100 hod.provozu
motorový olej zkontrolovat hladinu √
	vyměnit olej		√		√
filtr vzduchu	zkontrolovat stav		√		√
	vyčistit nebo vyměnit			√
zapalovací svíčka	vyčistit nebo vyměnit				√
klínový řemen	zkontrolovat napnutí	√	√	√

Typ a množství oleje/paliva a zapalovací svíčky

	Typ oleje	Množství (Litr.)	Typ paliva	Množství (Litr.)	Typ svíčky	Zapalovací mezera (mm)
Benzínový motor GX120	S.A.E. 10W 30	0.6	bezolovnatý	2.5	BM6ES nebo BPR6ES	0.7 - 0.8
Vibrační jednotka	turbínový olej 32	0.22	-	-	-	-

Zátka Těsněni Správná hladina Dolní část zavitu zátky

Vibrační jednotka.

Odšroubujte zátku otvoru pro doplňování oleje do vibrační jednotky i s těsnící podložkou. Zkontrolujte hladinu oleje ve vibrační jednotce, která se musí na rovné ploše dotýkat dolní části závitu otvoru. V případě nízké hladiny doplňte patřičné množství po úroveň začátku závitu – viz obrázek. Dodržte typ oleje viz tabulka (další strana):

1. Šroub M10 s podložkami

2. Šroub M10 s podložkami

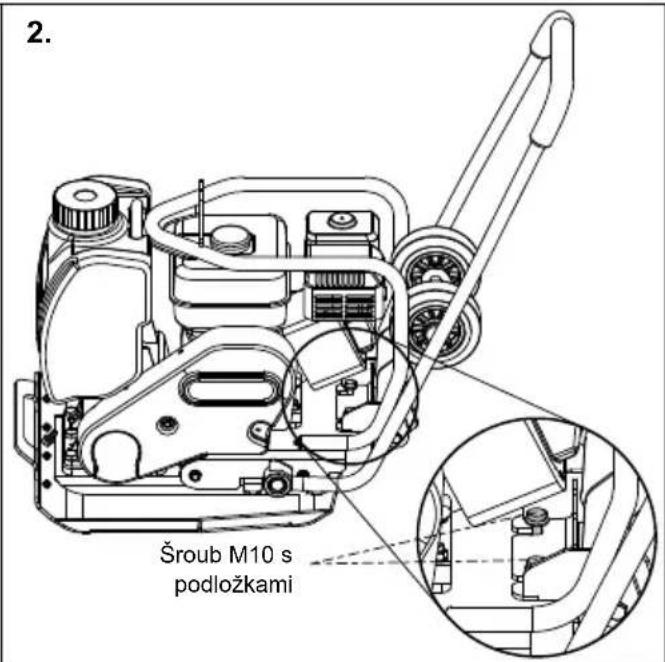

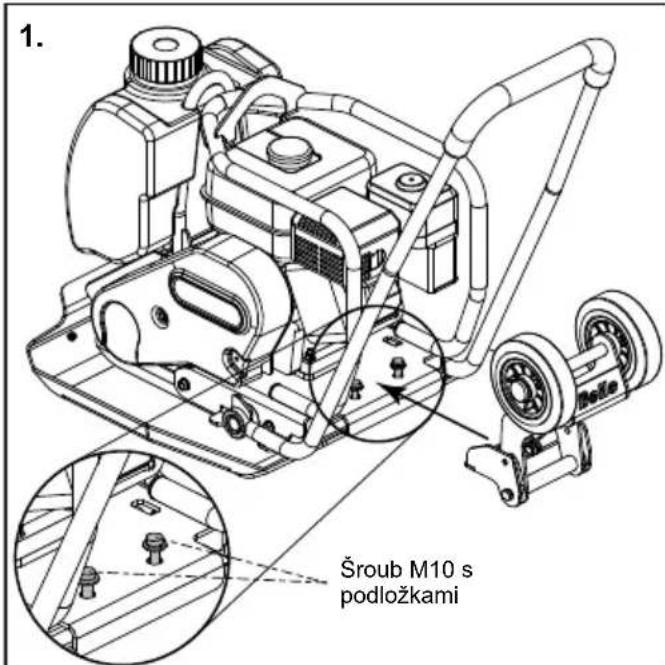

1. Vyšroubujte oba šrouby M10 na vzdálenost 15 mm od konce závitu a zvedněte ploché a pérové podložky M10 až k hlavám šroubů – viz obr. 1.
2. Drážky pro šrouby na rámu transportních koleček natočte tak, at' lícují se šrouby M10.
3. Nasuňte transportní kolečka tak, at' oba šrouby zapadnou na doraz do drážek.
4. Uvolněte ploché a pérové podložky M10 a nechte je dosednout na horní část drážek transportních koleček. Nyní by měly být ze strany obsluhy viditelné.
5. Dotáhněte oba šrouby M10 na moment 55 Nm.

Záruka

Na vaši novou jednosměrnou vibrační desku Belle Group řady PCX 20A se vztahuje 12 měsiční záruka (pro koncového zákazníka) od data zakoupení. Záruka se vztahuje na vady konstrukce, materiálu a zpracování.

Níže uvedené není zahrnuto v záruce:

1. Zničení díky špatnému použití, hrubému zacházení, pádům a podobným typům zacházení nebo jako důsledek nedodržení návodu k použití při používání, údržbě, montáži a opravách.
2. Změny, doplnění nebo opravy, které na zařízení provedly osoby jiné než pracovníci Belle Group nebo jejich zplnomocnění zástupci.
3. Náklady spojené s dopravou jakýchkoliv zařízení za účelem záruční opravy či posouzení záruky, a to do nebo ze závodu Belle Group a taktéž náklady k nebo od zplnomocněných zástupců Belle Group, kteří provádějí tytéž práce.
4. Materiál a náklady na práci související s opravami nebo výměnou součástek, které podlehly běžnému opotřebení nebo znehodnocení.

Níže uvedené součástky nejsou zahrnuty v záruce:

• klinový řemen(y)
• fi ltr vzduchu
• zapalovací svíčka

Belle Group a/nebo jeho zplnomocnění zástupci, vedoucí pracovníci, zaměstnanci nebo zřízenci nenesou odpovědnost za další nebo jiné poškození, ztráty nebo náklady v souvislosti s (nebo díky) důvodům plynoucím z neschopnosti použít zařízení pro jiné účely.

Záruční nároky

Všechny záruční nároky musí být nejdříve směrovány na oddělení reklamací Belle Group, bud telefonicky, faxem, emailern nebo písemně.

Adresa:
