Produkttype	Vibrationsplade
Mærke	Lescha
Model	BELLE PCX 20A
Mål (L x B x H) i drift	940 x 500 x 880 mm
Mål (L x B x H) ved opbevaring	110 x 500 x 625 mm
Vægt (med vandingssæt og hjul)	75 kg
Motor	Honda GX120, 4,0 hk / 3,0 kW ved 3600 o/min
Brændstoftype	Blyfri benzin
Brændstoftankkapacitet	2,5 L
Motorolie	SAE 30 (0,6 L)
Vibratorolie	Turbineolie 32 (0,22 L)
Tændrør	BM6ES eller BPR6ES (gnistgap 0,7-0,8 mm)
Vibrationskraft	11 kN
Frekvens	101 Hz
Maksimal arbejdshastighed	16,3 m/min
Komprimeringskraft	420 kg/m²
Lydniveau	107 dB(A)
Maksimal daglig brugstid	16 min
Køreretning	Envejs
Transmission	Kilrem og centrifugalkobling
Bundplade	Stål
Integreret vandingssæt	Ja (vandtank)
Transporthjul	Inkluderet
Garanti	12 måneder

Ofte stillede spørgsmål - BELLE PCX 20A Lescha

Hvordan starter man vibrationspladen BELLE PCX 20A?

Åbn brændstofhanen, sæt chokeren hvis motoren er kold, drej start/stop-knappen til «I», indstil gashåndtaget til tomgang, og træk derefter fast i rekylstarteren. Når motoren kører, sluk for chokeren og øg omdrejningerne.

Hvad gør man, hvis motoren ikke starter?

Kontroller brændstofniveauet, at hanen er åben, og at tændingen er slået til. Hvis tændrøret er sodet, rengør det og juster gnistgabet. I koldt vejr brug chokeren. Hvis motoren er overchoket, åbn gashåndtaget helt og træk i starteren.

Hvilken olie skal man bruge til motoren og vibratoren?

Til Honda GX120-motoren brug SAE 30 olie (0,6 L). Til vibratoren brug turbineolie 32 (0,22 L). Kontroller niveauerne regelmæssigt.

Hvad er den maksimale daglige brugstid?

Den anbefalede maksimale daglige ekspositionstid er 16 minutter på grund af vibrationer. Overskrid ikke denne grænse for at undgå sundhedsrisici.

Hvordan transporterer man vibrationspladen?

Brug de medfølgende transporthjul. Ved løft fastgør stropperne kun til løftepunktet oven på maskinen. Lad aldrig motoren køre under transport.

Hvordan justerer man remspændingen?

Drivremmens spænding skal kontrolleres hver 4. time. Hvis den er løs, juster den efter instruktionerne i manualen. Hvis remmen er slidt, udskift den med en original Belle Group-del.

Hvorfor vibrerer pladen ikke?

Det kan skyldes en løs rem, et tilstoppet luftfilter, en drivfejl eller en vibratorfejl. Kontroller først remspændingen og motoromdrejningsindstillingen (skal være høj). Hvis problemet fortsætter, kontakt en tekniker.

Hvordan rengør og vedligeholder man luftfilteret?

Kontroller luftfilteret hver 50. time eller hver 3. måned. Rengør eller udskift det om nødvendigt. Et tilstoppet filter kan reducere ydeevnen og beskadige motoren.

Hvilke sikkerhedsforanstaltninger skal man tage under brug?

Bær altid personligt beskyttelsesudstyr: briller, handsker, høreværn og stålkapstøvler. Betjen aldrig maskinen i et lukket rum (risiko for kulilteforgiftning). Afmærk arbejdsområdet og hold uvedkommende væk.

Hvad gør man ved brændstofspild?

Stop straks motoren og ryg ikke. Sikr spildet med sand. Hvis brændstof er kommet på dit tøj, skift tøj. Tør eventuelle brændstofrester af, før du starter igen.

BRUGSANVISNING BELLE PCX 20A Lescha

Vi, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, erklærer hermed, at hvis det i dette certifikat beskrevne produkt er købt hos en autoriseret Belle Group forhandler i EU, er det i overensstemmelse med følgende E∅F-direktiver: 2006/42/CE (Dette direktiv erstatter direktiv 98/37/EF), 2004/108/E∅F (som ændret ved 89/336/EEC, 92/31/E∅F & 93/68 E∅F), Affald af elektrisk og elektronisk udstyr (WEEE) 2002/96/CE, og tilknyttede, harmoniserede standarder, hvor relevant. Støjniveauet er i overensstemmelse med direktiv 2006/95/CE, BS EN ISO 12100-1:2003, bilag VI gældende for maskiner under paragraf 12. Det bemyndigede organ er AV Technology Limited, AVTECH house, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, Storbritanien. De tekniske støjspecifikationer forefindes på Belle Group's hovedkontor, adressen er skrevet ovenfor.

PRODUCT TYPE ......... TYPE DE PRODUIT ......... TIPO DE PRODUCTO .........

MODEL ...... MODELE ...... MODELO......

SERIAL No...... N° DE SERIE ...... N° DE SERIE......

Administrerende direktør – På vegne af BELLE GROUP (SHEEN) UK.

Place of Declaration - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK Lieu de déclaration - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK Declaración hecha en - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK Lugar de Declaração - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK Plaats van de Verklaring - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK Sted i erklæring - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Denne håndbog er udarbejdet til at hjælpe dig med at betjene og servicere pladevibratoren på sikker vis. Denne håndbog er beregnet for forhandlere og brugere af pladevibratoren.

Forord

Afsnittet 'Miljøet' giver en vejledning i, hvordan genbrug af kasseret udstyr håndteres på en miljøvenlig måde.

Afsnittet 'Beskrivelse af maskinen' hjælper dig med at blive bekendt med maskinens layout samt kontrolknapper og betjeningsgreb. Afsnittene 'Sikkerhed generelt' og 'Sikkerhed og sundhed' forklarer, hvordan maskinen bruges for at sikre din egen sikkerhed så vel som andre menneskers.

Afsnittet 'Start- og stopprocedure' hjælper dig med at starte og standse maskinen.

Afsnittet 'Vejledning i problemløsning' kan hjælpe dig, hvis du har et problem med maskinen.

Afsnittet 'Eftersyn' kan være til hjælp ved generel vedligeholdelse og servicering af maskinen.

Afsnittet 'Garanti' beskriver, hvad garantien dækker og hvordan du reklamerer

Afsnittet om 'CE-certificeringen' viser de standarder, maskinen er bygget til.

Direktiver med hensyn til notationer.

Tekst i denne håndbog som man skal være særlig opmærksom på vises på følgende måde:

FORSIGTIG

Produktet kan være udsat for risiko. Maskinen kan blive beskadiget, eller du kan selv komme til skade, hvis disse procedurer ikke udføres på korrekt måde.

ADVARSEL

Brugerens liv kan være i fare.

Advarsel

ADVARSEL

Før du betjener eller udfører noget vedligeholdelsesarbejde på denne maskine, SKAL DU GENNEMLÆSE denne vejledning GRUNDIGT.

VIDE, hvordan du anvender maskinens betjeningsanordninger forsvarligt, og hvad du skal gøre for at udføre sikker vedligeholdelse.

(NB: Sørg for, at du ved, hvordan du skal afbryder maskinen, før du tænder for den, i tilfælde af at du skulle komme i vanskeligheder.) Brug ALTID det korrekte sikkerheds- og beskyttelsesudstyr for din personlige beskyttelse.

Hvis du har NOGEN SP∅RGSMÅL om den sikre brug eller vedligeholdelse af denne maskine, SKAL DU SP∅RGE DIN SUPERVISOR ELLER KONTAKTE BELLE GROUP: [phone]

Indholdsfortegnelse

Såden bruges denne håndbog....54

Advarsel 54

Beskrivelse af maskinen 55

Tekniske Data....55

Etikette 56

Miljø....57

Grunde til Komprimering ....57

Sikkerhedsanvisninger 57

Sunhed og Sikkerhed....58

Kontroleftersyn før Start....58

Betjeningsvejledning 58 - 59

Fejlfindingsvejledning....59

Service & Vedligeholdelse....60

Monteringsvejledning 61

Garantia....61

Certificado de Conformidade CE 2

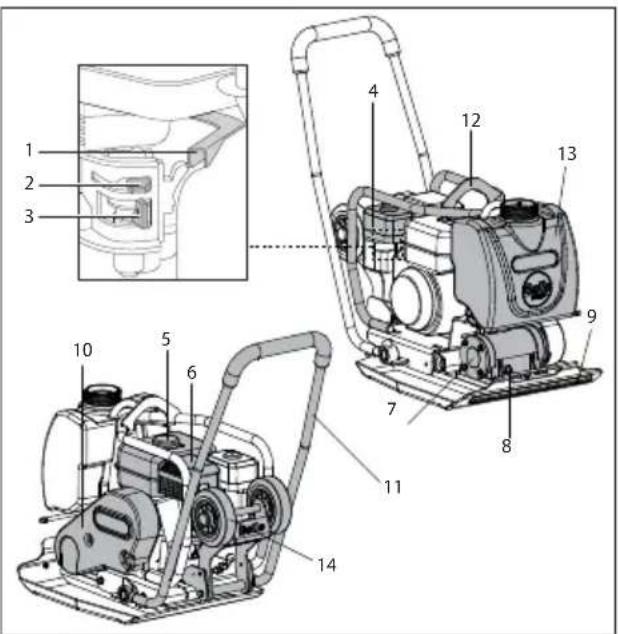

1. Håndtag til reguleringsspjæld,
2. Chokerhändtag,
3. Brændstof TIL/FRA-håndtag,
4. Hus til Luftfi Iter,
5. Brændstoftank,
6. Udstødning,
7. Vibrationsenhed,
8. Olietjekprop til Vibrator,
9. Fastgøringssted til vandsprederrampe,
10. Bælteafskærmning,
11. Kontrolhändtag,
12. Løfteramme,
13. Vandtank,
14. Transporttilkobling

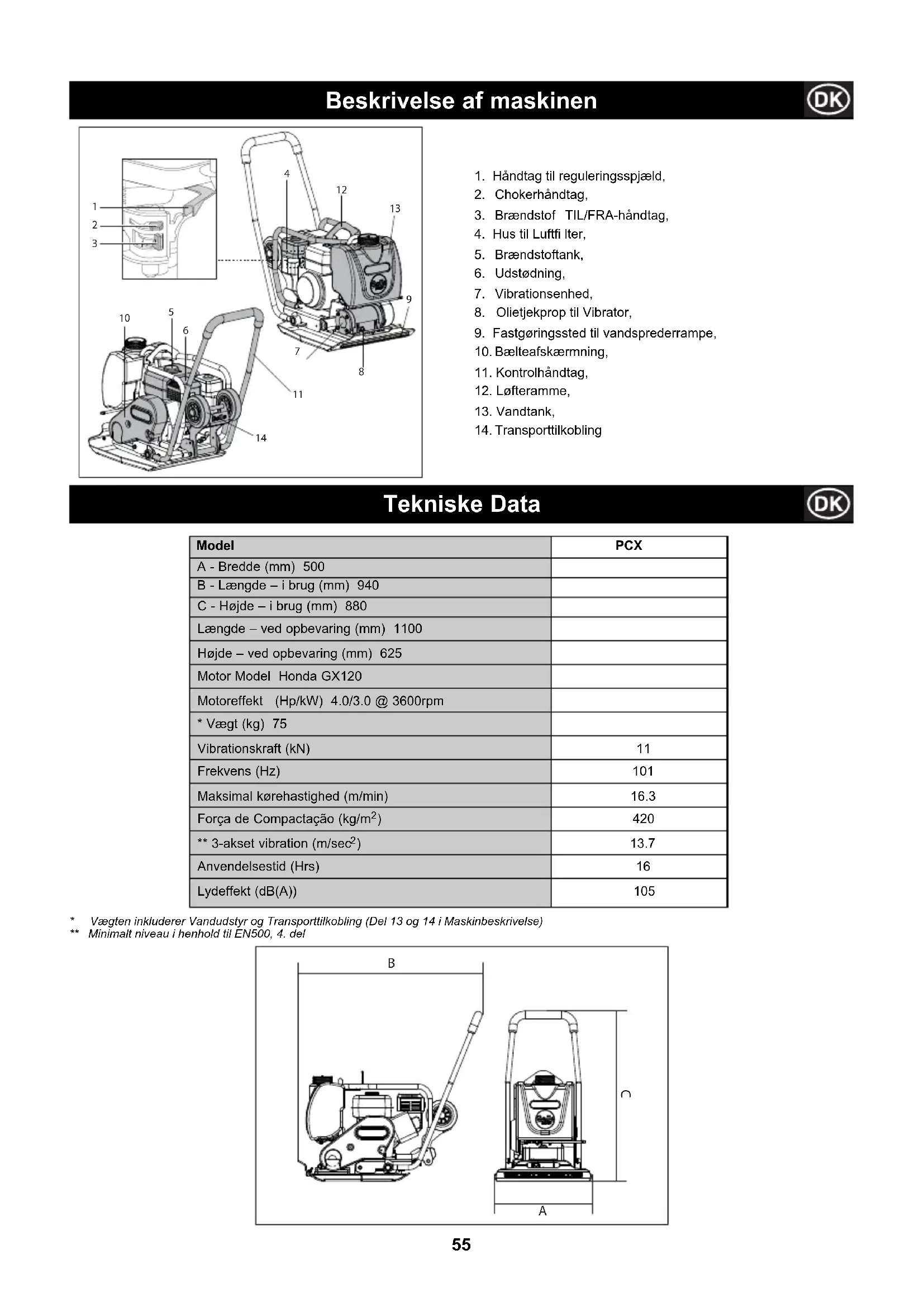

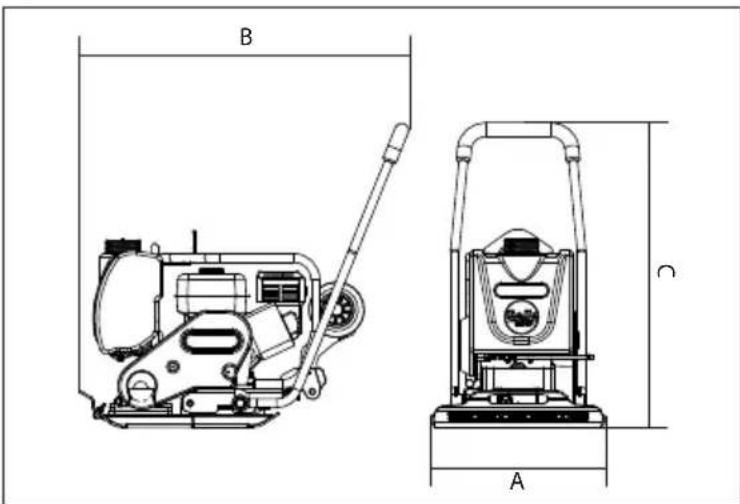

Tekniske Data

Model	PCX
A - Bredde (mm) 500
B - Længde – i brug (mm) 940
C - Højde – i brug (mm) 880
Længde – ved opbevaring (mm) 1100
Højde – ved opbevaring (mm) 625
Motor Model Honda GX120
Motoreffekt (Hp/kW) 4.0/3.0 @ 3600rpm
* Vægt (kg) 75
Vibrationskraft (kN)	11
Frekvens (Hz)	101
Maksimal kørehastighed (m/min)	16.3
Força de Compactação (kg/m2)	420
** 3-akset vibration (m/sec2)	13.7
Anvendelsestid (Hrs)	16
Lydeffekt (dB(A))	105

* Vægten inkluderer Vandudstyr og Transporttilkobling (Del 13 og 14 i Maskinbeskrivelse)
** Minimalt niveau i henhold til EN500, 4. del

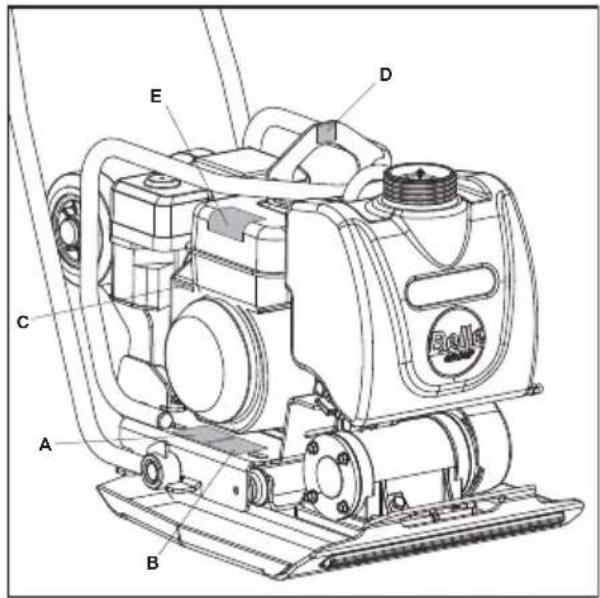

B C A

A. Sikkerheds Etiket
B. Støj Etiket
C. Motor RPM Etiket.
D. Løftepunkt Etiket.
E. Motoradvarsel Etiket.

A - Sikkerheds Etiket (Del nr. 19.0.373)

Læs venligst Brugervejledningen

Bær Beskyttende Fodtøj

Bær ∅reværn

Bær ∅jenbeskyt- telse
B - Støj Etiket (800-99942)

Under brug er maskinens Støjniveau 105 dB(A).

C - Motor RPM Etiket.

Hurtig Motorhas- tighed Etiket.

Langsom Motorhas- tighed Etiket.

D - Løftepunkt Etiket

Løftepunkt

E - Motoradvarsel Etiket.

Benzin er yderst brandfarligt. Sluk for Motoren, og lad den køle ned, før du fylder benzin på.

Motoren udsender giftigt Carbon-monoxid. Lad ikke Motoren køre i et lukket rum.

Læs venligst Brugervejledningen

Miljø

Anvisninger for beskyttelse af miljøet. Maskinen indeholder værdifulde materialer. Tag den kasserede maskine og dens tilbehør til den relevante genbrugsstation.

Komponent Materiale
Betjeningshåndtag Stål
Bundplade Stål
Excentrikvægte Stål
Benzinmotorhus Aluminium
Benzinmotordæksler Syntetisk	materiale
Diverse dele Stål og aluminium

Grunde til komprimering

Jord, som er blevet forstyrret, eller nyopfyldning, underbund og bituminøst afdækningsmateriale vil have små hulrum eller luftlommer, og hvis disse ikke komprimeres, vil det føre til, at der opstår et eller fl ere problemer.

1. Når der kører trafi k hen over overfl aden på et ukomprimeret område, trykkes materialet sammen. Dette fører til nedsynkning af den øverste overfl ade, når materialet fylder hulrummene.
2. Der opstår en lignende situation med statiske belastninger på ukomprimeret jord. Underlaget (f.eks. en bygning) vil synke.
3. Materialer med hulrum er mere modtagelige for vandnedsivning, hvilket fører til nedbrydning. Indtrængen af vand kan også bevirke, at jorden udvider sig i frostvejr og trækker sig sammen i varme perioder. Udvidelse og sammentrækning er den vigtigste årsag til beskadigelse af bygningsfundamenter og bevirker normalt, at det bliver nødvendigt at underminere.

Komprimering øger materialets densitet og øger derfor dets bæreevne. Reduceres lufthulrum, nedsættes risikoen for sammensynkning, udvidelse og sammentrækning på grund af indtrængen af vand.

Komprimeringsspecifi kation

Af hensyn til din egen personlige beskyttelse og evt. omkringståendes sikkerhed bedes du venligst læse og sikre, at du fuldt ud forstår følgende sikkerhedsinformationer. Det er brugerens ansvar at sikre, at han/hun fuldt ud forstår, hvordan denne maskine betjenes forsvarligt. Hvis du ikke er sikker på den forsvarlige og korrekte brug af 'PCX 20A' pladevibratoren, bedes du venligst spørge din overordnede eller Belle Group.

FORSIGTIG

Forkert vedligeholdelse kan være farlig. Gennemlæs dette afsnit, så du forstår det, før du udfører vedligeholdelse, serviceeftersyn eller reparationer.

Denne maskine er meget tung og må ikke løftes af en enkelt person; du skal enten få EN ANDEN PERSON til at HJÆLPE dig eller bruge egnet løfteudstyr.
- Afspær arbejdsområdet og hold medlemmer af offentligheden og uvedkommende personale i sikker afstand.
- Brugeren skal altid bruge personligt beskyttelsesudstyr, när denne maskine anvendes (se 'Sundhed & sikkerhed').
Sørg for, at du ved, hvordan du AFBRYDER maskinen forsvarligt, før du TÆNDER for den, i tilfælde af at du skulle komme i vanskeligheder.
- AFBRYD altid motoren, før maskinen transporteres, flyttes rundt på arbejdsstedet eller serviceres. Når maskinen anvendes, bliver motoren meget varm, så lad den køle af, før du rører ved den. Lad aldrig motoren gå uden opsyn.
- Afmontér eller pil aldrig ved nogen af de monterede skærme; de er beregnet til at beskytte dig. Kontrollér altid skærmenes tilstand og fastspænding. Hvis de er beskadigede eller mangler, MÅ MASKINEN IKKE ANVENDES, før skærmen er blevet udskiftet eller repareret.
Du må ikke arbejde med MASKINEN, hvis du er syg, føler dig træt eller er påvirket af alkohol, medicin eller stoffer.

Brændstofsikkerhed

FORSIGTIG

Brændstof er brandfarligt. Det kan forårsage kvæstelser og ejendomsskade. Afbryd motoren, sluk al åben ild og ryg ikke, mens brændstoftanken fyldes. Tør altid spildt brændstof op.

• Inden der fyldes brændstof på, skal motoren afbrydes og have lov til at køle af.
• Tobaksrygning er FORBUDT og undgå åben ild på stedet, när der fyldes brændstof på.
  Spildt brændstof skal omgående gøres sikkert ved at komme sand på. Hvis du spilder brændstof på tøjet, skal du tage noget andet tøj på.
• Opbevar brændstof i en godkendt, specialfremstillet beholder og ikke i nærheden af varme- og antændelseskilder.

Vibration

En vis vibration fra komprimeringen overføres gennem håndtaget til brugerens hænder. Der henvises til specifikationerne & de tekniske data for vibrationsniveauer og anvendelsestid (anbefalet maksimal daglig anvendelsestid). Overskrid IKKE den maksimale anvendelsestid.

Personligt beskyttelsesudstyr

Ved brug af denne maskine skal der anvendes egnet personligt beskyttelsesudstyr, dvs. sikkerhedsbriller, handsker, høreværn, støvmaske og sikkerhedsfodtøj med stålnæser (med skridsikre såler for ekstra beskyttelse). Brug tøj, der er egnet til det arbejde, som skal udføres. Beskyt altid huden mod kontakt med beton.

Støv

Komprimeringsprocessen kan producere støv, som kan være sundhedsfarligt.

Brug altid en maske, som er egnet til den type støv, der produceres.

Brændstof

Indtag ikke brændstof, indånd ikke brændstofdampe og undgå hudkontakt. Vask omgående brændstofsprøjt af. Hvis du får brændstof i øjnene, så skyl med store mængder vand og søg lægehjælp snarest muligt.

Udstødningsdampe

Brug ikke 'PCX 20A' pladevibratoren indendørs eller på et indelukket sted. Sørg for, at arbejdsområdet har tilstrækkelig udluftning.

ADVARSEL

Udstødningsdampene fra denne maskine er meget giftige og kan være livsfarlige!

Kontroleftersyn før start

Inspektion før start

Følgende inspektion før start skal udføres inden begyndelsen af hver arbejdsperiode eller efter hver 4 timers brug, alt efter hvad der indtræffer først. Se venligst nærmere oplysninger i afsnittet om service. Hvis der opdages en fejl, må 'PCX 20A' maskinen ikke anvendes, før fejlen er udbedret.

1. Undersøg grundigt 'PCX 20A' maskinen for tegn på beskadigelse. Før maskinen tages i brug, sørg for, at remskærmen sidder godt fast.
2. Kontrollér slanger, påfyldningsåbninger, drænpropper og andre områder for tegn på utætheder. Reparér evt. utætheder, før maskinen tages i brug.
3. Kontrollér motorens oliestand og efterfyld efter behov.
4. Kontrollér motorens brændstofstand og efterfyld efter behov.
5. Kontrollér for brændstof- og olieutætheder.

Betjeningsvejledning

- Tag maskinen hen på det sted, hvor den skal bruges.

Hvor det er nødvendigt at bruge løfteudstyr til at flytte 'PCX 20A' maskinen, skal du sørge for, at løfteudstyret har en arbejdsbelastningsgrænse, som er tilstrækkelig til maskinens vægt (se afsnittet 'Tekniske data' eller maskinens mærkeplade). Fastgør egnede kæder eller stropper, men KUN til løftepunktet ovenpå 'PCX 20A' maskinen.

• Lad ALDRIG motoren gå, mens 'PCX 20A' maskinen transporteres eller flyttes, selv om det kun drejer sig om et lille stykke.
  Når du har udført kontroleftersynene før start, kan du starte motoren. Belle Groups 'PCX 20A' udvalg af pladevibratorer er udstyret med en centrifugalkobling, som gør det muligt for motoren at gå i tomgang uden at trække vibratoren. Efterhånden som motorhastigheden øges, tilkobles koblingen og trækker vibratoren. For korrekt brug skal motorhastigheden indstilles på maksimum.
  Sæt gashåndtaget på maksimum og brug styrehåndtaget til at styre eller dreje 'PCX 20A' maskinen.

Vibratoren får ikke kun bundpladen til at vibrere, men får også maskinen til at køre fremad. Under normal brug bør det ikke være nødvendigt for dig at skubbe 'PCX 20A' maskinen - du kan bare lade den køre i dens eget tempo. Kørehastigheden afhænger af tilstanden af den overflade, som skal komprimeres. Hvis den overflade, som skal komprimeres, er på en skråning, skal de udvises stor forsigtighed med at styre 'PCX 20A' maskinens køreretning. Hvis det er nødvendigt, kan der fastgøres et passende tov til et lavt punkt på 'PCX 20A' maskinens chassis for at gøre det muligt for en hjælper at tage en del af maskinens vægt. Arbejd altid op og ned ad en skråning, aldrig på tværs.

Før 'PCX 20A' maskinen hen over overfladen i et bestemt mønster, indtil den ønskede komprimering er opnået.

Hvor der findes et antal forskellige lag, som skal komprimeres oven på hinanden, skal hvert lag komprimeres for sig.

Betjeningsvejledning

ADVARSEL

Før du betjener eller udfører noget vedligeholdelsesarbejde på denne maskine, SKAL DU GENNEMLÆSE denne vejledning GRUNDIGT.

Honda GX120.

1. Åbn for brændstoffet ved at flytte glideknappen til at tænde/slukke for brændstoffet til højre.
2. Hvis motoren startes fra kold tilstand, skal chokeren skal der åbnes for chokeren ved at fl ytte chokerhändtaget helt til venstre. Hvis du starter en allerede varm motor, er der som regel ikke behov for at bruge chokeren, men hvis motoren er kølet en del af, kan der være brug for lidt choker.
3. Drej tænd/sluk-knappen for motoren i urets retning til 'I' indstillingen.
4. Sæt gashåndtaget i tomgangsindstillingen ved at fl ytte armen helt til højre. Motoren må ikke startes med fuld gas, da vibratoren begynder at vibrere, så snart motoren starter.
5. Tag godt fat i kontrolhåndtaget med den ene hånd, grib håndtaget på træksnorsstarteren med den anden. Træk i træksnoren, indtil du mærker motormodstand, og lad starteren springe tilbage.
6. Pas på, at du ikke trækker startersnoren helt ud, og træk hurtigt i håndtaget.
7. Gentag dette, indtil motoren tænder.
8. Hvis motoren ikke tænder efter fl ere forsøg, skal du følge anvisningerne på siden med problemløsning.

9. Sluk for brændstoffet.

10. Når motoren er tændt, stilles chokerhåndtaget gradvist tilbage i slukket indstilling ved at fl ytte den til højre.

11. Stands motoren ved at indstille gashåndtaget til tomgang, og drej motorens tænd/ sluk-knap mod urets retning til 'O'- indstillingen.

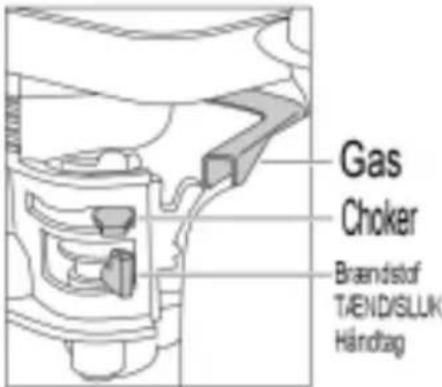

Gas Choker Brændstof TAENDISLUK Händtag

Fejlfi ndingsvejledning

Problem Årsag Afhjælpning
Motoren kan ikke starte Intet Fyld brændstoftanken.Motoren er afbrudt. Tænd for Tændrøret er snavset. Rens Motoren er kold.rekylstarteren, indtil motoren tænder.	brændstof Luk op for brændstofhanen.
	motoren.
	og indstil tændrørsafstanden i gen.
	Luk chokeren.
	Motoren er overfyldt.tænder.	Åbn chokeren, luk helt op for gassen og træk i
Motoren kan stadig ikke starte.	Større fejl	Kontakt forhandleren eller Belle Group.
Maskinen vibrerer ikke. langsom. Drivremmen er løs. Luftfi lteret er blokeret. Drevsvigt.Vibratorsvigt	Motorhastigheden er for på hurtig.	Indstil motorhastighedsreguleringen
	Justér remspændingen.
	Rens eller udskift luftfi lteret.
	Kontakt forhandleren eller Belle Group.
	Kontakt forhandleren eller Belle Group.
Asfalten klæber sig fast Mang p å pladen.	lende smøring Brug vand.
Den bituminøse overflade danner flager (laminering).	Overkomprimering. Fjern og læg igen.
Lav kørehastighed (pladen synker ned).	For dyb lagtykkelse.	Fjern noget af materialet.
	Vandindholdet er for højt eller for lavt.	Fjern noget materiale og justér.

Vedligeholdelse

Belle Groups 'PCX 20A' udvalg af pladevibratorer er konstrueret til at give mange års problemfri brug. Det anbefales, at en autoriseret Belle Group forhandler udfører alle større serviceeftersyn og reparationer. Brug altid originale Belle Group reservedele. Anvendes der ikke-originale dele kan garantien bortfalde.

Før der udføres vedligeholdelse på maskinen, skal motoren afbrydes og højspændingsledningen tages af tændrøret.

Stil altid 'PCX 20A' maskinen på et vandret underlag for at sikre, at væskestandene aflæses korrekt. Brug kun de anbefalede olietyper (se skemaet på følgende side).

Tilkørselsperiode

Når 'PCX 20A' maskinen anvendes fra ny, skal motorolien skiftes efter den første tilkørselsperiode (se nærmere oplysninger i motorfabrikantens instruktionsbog). Olien i vibratorens akselhus skal udskiftes efter de første 100 timers brug og derefter efter hver 500 arbejdstimer. For nærmere oplysninger om udskiftning af olie i vibratorens akselhus, se 'Vibratorenhed'.

Remspændingen skal kontrolleres efter 4 timers brug.

Rutinemæssig vedligeholdelse		Efter de første 4 timer	Første måned / 20 timer	3 måneder /50 timer	6 måneder /100 timer
Motorolie	Kontrollér oliestanden	√
	Skift		√		√
Luftfilter	Kontrollér tilstanden		√		√
	Rens / udskift			√
Tændrør	Kontrollér / rens				√
Drivrem	Spænding	√	√	√

Olie- / brændstoftype & mængde - tændrørstype

Olietype Mængde	Brændstoftype	Kapacitet	Tændrørs (Liter)	Electrode-
Honda GX120 S.A.E. 10W 30	0.6 Blyfri 2.5 BM6ES eller 0.7 - 0.8BPR6ES
Vibratorenhed	Óleo Turbine 32	0.22	ikke relevant	ikke relevant	ikke relevant

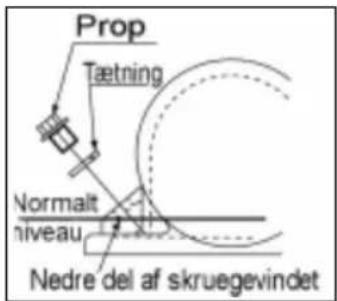

Prop Tætning Normalt niveau Nedre del af skruegevindet

Vibratorenhed.

Fjern prop med tætning, check, om oliestanden när det nederste gevind på oliespunshullet. Fyld op efter behov med den korrekte olie (se oversigten).

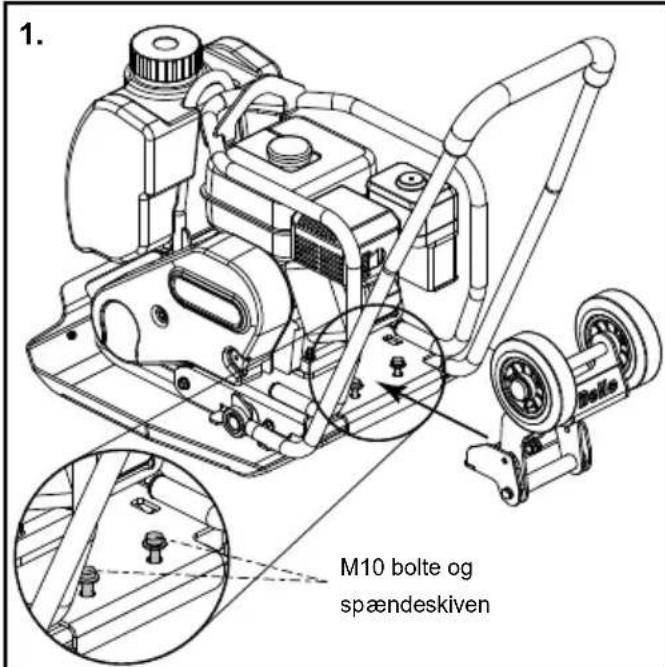

1. M10 bolte og spændeskiven

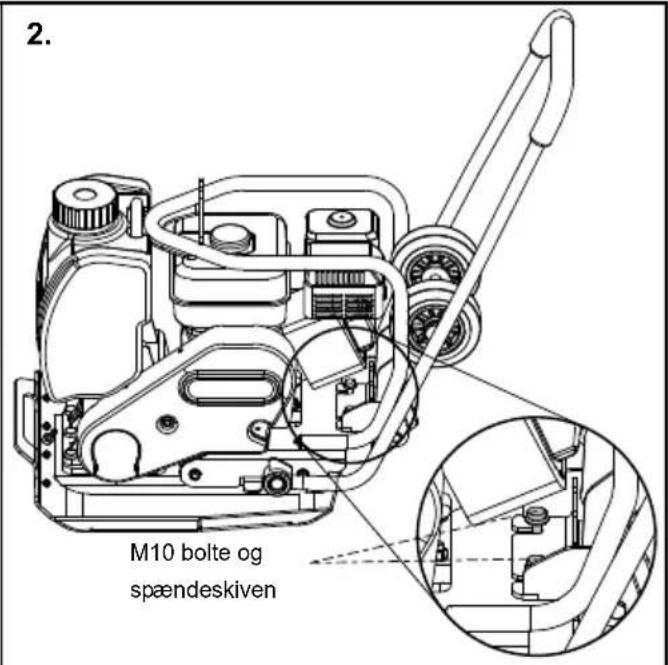

2. M10 bolte og spændeskiven

1. Løsn de 2 x M10 bolte op til en højde på 15 mm, og løft derefter M10 underlagsskiven og fjederskiven op til bolthovedet (se billede 1)
2. Stil hjulsættets noter på linie med M10 boltene.
3. Sæt hjulsættet på plads. Sørg for at skubbe det, indtil boltene er i kontakt med bunden af noten og ikke kan skubbes mere.
4. Frigør M10 underlagsskiven og fjederskiven, så de sidder oven på hjulsættet. Nu kan operatøren se dem.
5. Stram M10 boltene igen til et drejningsmoment på 55 Nm.

Garanti

Din nye Belle Group 'PCX 20A' envejs pladevibrator garanteres for den oprindelige køber i en periode på et år (12 måneder) fra den oprindelige købsdato. Belle Group garantien gælder defekter i konstruktion, materialer eller udførelse.

Følgende dækkes ikke af Belle Group garantien:

1. Skade som følge af forkert brug, misbrug, tab eller lignende skade som følge af at anvisningerne for samling, betjening eller brugervedligeholdelse ikke er blevet fulgt.
2. Modifikationer, tilføjelser eller reparationer, der udføres af andre personer end Belle Group eller deres udnævnte agenter.
3. Transport- eller forsendelsesomkostninger til og fra Belle Group eller deres udnævnte agenter for reparation eller taksering af en reklamation for en hvilken som helst maskine.
4. Udgifter til materialer og/eller arbejdsløn for fornyelse, reparation eller udskiftning af komponenter som følge af almindelig brug.

Følgende komponenter er ikke dækket af garantien.

• Drivrem/-em
• Motorluftfi Iter
  • Motortændrør

Belle Group og/eller deres udnævnte agenter, direktører, ansatte eller forsikringsgiver kan ikke holdes ansvarlig for følgeskader eller anden skade, tab eller udgifter i forbindelse med eller som følge af eller manglende mulighed for at bruge maskinen til noget formål.

Garantikrav

Direktiver med hensyn til betegnelsene

D - Løftepunktsmerke

Løftepunkt

E - Motorens varselsmerke

Bensin er meget brannfarlig. Slå av motoren og la den bli avkjølt før du fyller drivstoff.

Motoren slipper ut giftig karbonmonoksyd. Ikke la motoren stå på i et lukket rom.

Les motorens bruksanvisning

Miljø

Trygt avfall

Du burde ikke være nødt til å dytte 'PCX 20A' under normal drift, men la den gå i egen fart.

Garantien dekker ikke følgende deler:

• Drivreim/reimer
  • Motorens luftfi Iter
• Motorens tennplugg.
