KASUTUSJUHEND BELLE PCX 20A Lescha

RUS118 Sisukord Kuidas kasutada käesolevat kasutusjuhendit? EST Operaatori elu võib olla ohus. HOIATUS Seadmega seonduv oht. Kasutusjuhendi nõuete eiramisel võite kahjustada seadet või vigastada ennast. ETTEVAATUST Operaatori elu võib olla ohus. HOIATUS HOIATUS EST EST ÕPPIGE seadme juhtkange ohutult kasutama ja seadet ennast ohutult hooldama. (NB! Enne seadme käivitamist tehke kindlaks, kas oskate selle probleemi korral välja lülitada.) Omaenda turvalisuse huvides kandke ALATI nõutud isikukaitsevahendeid. Kui Teil tekib seoses seadme ohutu kasutamise või hooldamisega KÜSIMUSI, PÖÖRDUGE TÖÖDEJUHATAJA VÕI BELLE GROUPI

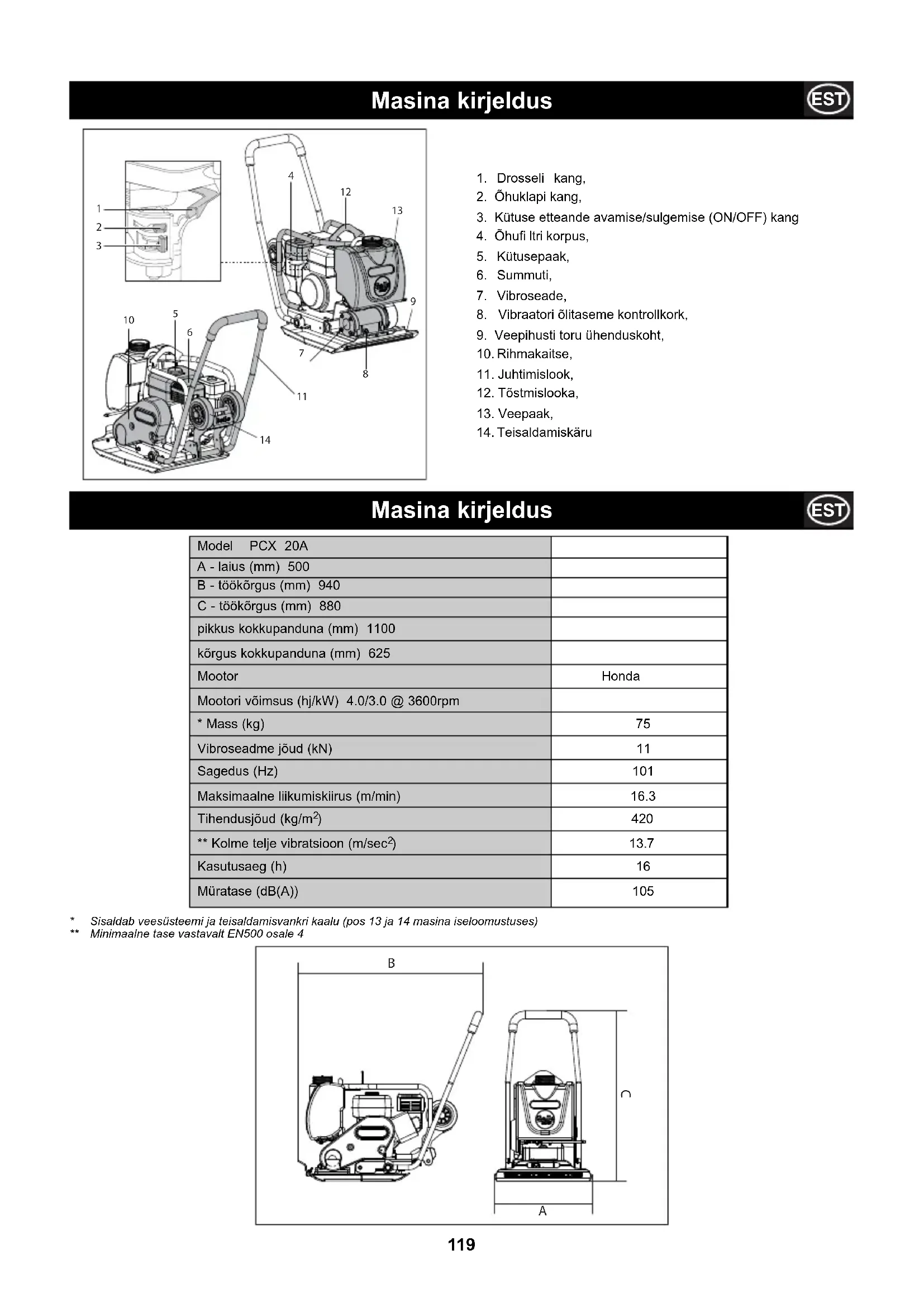

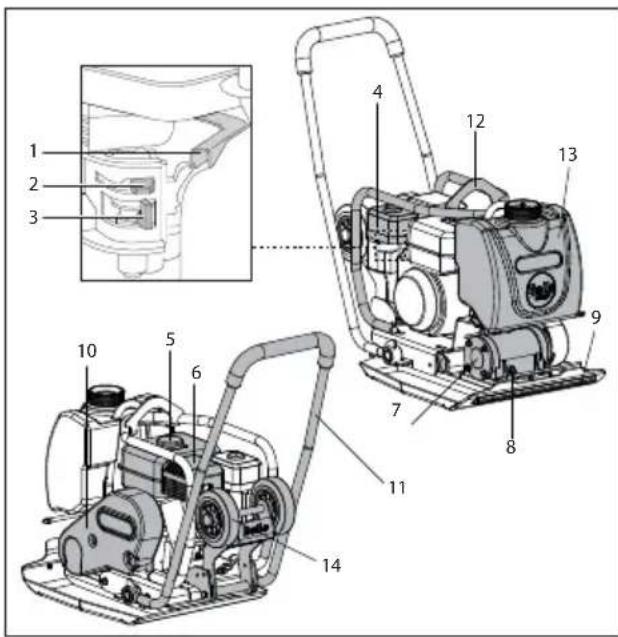

9. Veepihusti toru ühenduskoht,

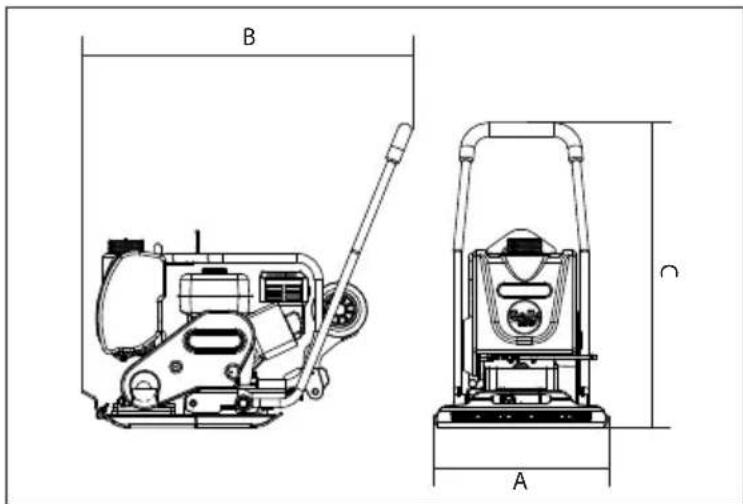

Model PCX 20A A - laius (mm) 500 B - töökõrgus (mm) 940 C - töökõrgus (mm) 880 pikkus kokkupanduna (mm) 1100 kõrgus kokkupanduna (mm) 625 Mootor Honda GX120 Mootori võimsus (hj/kW) 4.0/3.0 @ 3600rpm

• Mass (kg) 75 Vibroseadme jõud (kN) 11 Sagedus (Hz) 101 Maksimaalne liikumiskiirus (m/min) 16.3 Tihendusjõud (kg/m

) 420 ** Kolme telje vibratsioon (m/sec

• Sisaldab veesüsteemi ja teisaldamisvankri kaalu (pos 13 ja 14 masina iseloomustuses)** Minimaalne tase vastavalt EN500 osale 4

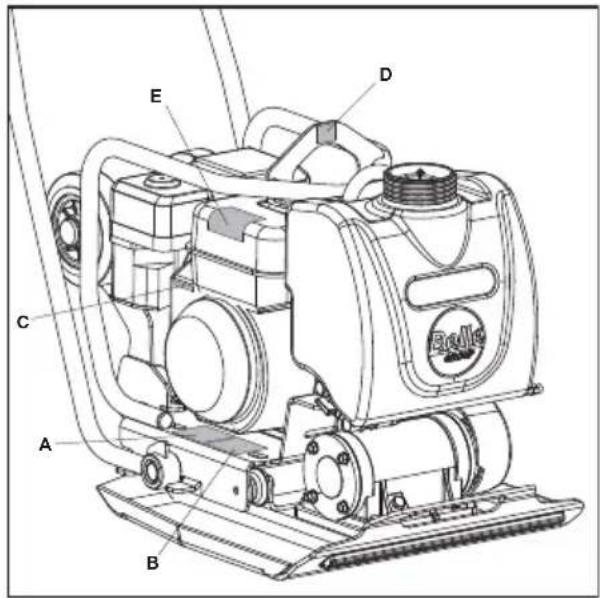

C120 Kleepsud A - Ohutuskleeps (varuosa nr 19.0.373) Lugege kasutusjuhendit Kandke turvajalatseid Kandke kõrvakaitseid B - Mürataseme kleeps (800-99942) Müratase seadme töötamise ajal 105 dBA C - Mootoripöörete kleeps A. Ohutuskleeps B. Mürataseme kleeps C. Mootoripöörete kleeps D. Tõstepunkti kleeps E. Mootori hoiatuskleeps Kiire käik Aeglane käik D - Tõstepunkti kleeps Tõstepunkt

Kandke silmakaitseid E - Mootori hoiatuskleeps Lugege mootori kasutusjuhendit. Kütus on kergestisüttiv. Enne tankimist lülitage mootor välja ja laske sel jahtuda. Mootorist eraldub vingugaasi. Ärge kasutage seadet suletud ruumis. EST121 Keskkond Ohutu käitlemine Keskkonnakaitse alased nõuanded. Masin on valmistatud väärtuslikest materjalidest. Viige kõlbmatu masin ja tema lisaseadmed vastavasse ümbertöötlemispunkti. EST Osa Materjal Juhtimiskäepide Teras Alusplaat Teras Ekstsentrilised kaalud Teras Bensiinimootori kest Alumiinium Bensiinimootori katted Sünteetiline materjal Muud osad Teras ja alumiinium Maapinna tihendamise põhjused Kobestatud või täidetud maapinna alumistes kihtides või mustas mullas on väikesed tühjad õõnsused või õhukäigud, mis võivad tihendamata kujul tekitada alljärgnevaid probleeme. 1. Tihendamata maapinnal sõitvad liiklusvahendid suruvad maapinna kokku, ja selle tagajärjel laskub pindmine materjal pinnases olevatesse õhukäikudesse.

2. Sama kordub tihendamata pinnasele jäetud staatilise koormaga. Koorem (näiteks ehitis) vajub maasse.

3. Õhukäikudega maasse imbub tavaliselt vesi, mis võib maapinda murendada. Vee tõttu võib maapind miinustemperatuuridel

paisuda ja kuivemal aastaajal kokku tõmbuda. Paisumine ja kokkutõmbumine on hoonete vundamentide kahjustumisel põhilisteks põhjusteks, mille tagajärjel vajab konstruktsioon üldjuhul tugevdamist. Tihendamine suurendab maapinna tihedust ja seeläbi ka selle kandevõimet. Õhukäikude kokkusurumisel väheneb toestamise vajadus ning veest põhjustatud maapinna paisumise ja kokkutõmbumise oht. EST Teie enda ja ümbritsevate inimeste turvalisuse tagamiseks lugege käesolevad ohutunõuded hoolikalt läbi. Juht peab täpselt teadma, kuidas masinat ohutult juhtida. Kui te ei ole päris kindel, kuidas PCX 20A pinnasetihendajat turvaliselt ja õigesti kasutada, pöörduge müügiesindaja või Belle Groupi poole. Ohutusnõuded EST

• Enne kütusepaagi täitmist jätke mootor seisma ja laske sel maha jahtuda.

• Kütusepaagi täitmisel ÄRGE suitsetage. Hoidke lahtistest leekidest kaugemale.

• Mahavoolanud kütus tuleb otsekohe liiva abil neutraliseerida. Kütuse sattumisel rõivastele vahetage need.

• Hoidke kütust selleks otstarbeks ettenähtud mahutis, soojus- ja süüteallikatest eemal.

• Seade on raske ja seda ei tohi üksi tõsta. PALUGE ABI või kasutage sobivat tõsteseadet.

• Ümbritsege tööpiirkond ohutuslindiga ja paluge kõrvalistel isikutel ohutusse kaugusse hoida.

• Masinaga töötamisel (vaadake osa “Tervis ja ohutus”) kasutage ALATI vastavaid isikukaitsevahendeid.

• Enne masina käivitamist selgitage välja, kuidas probleemi korral masin välja lülitada.

• Enne masina transportimist, sellega tööplatsil liikumist või selle hooldamist lülitage masin alati välja.

• Töötamisel muutub mootor väga kuumaks. Laske mootoril enne puudutamist maha jahtuda. Ärge jätke töötava mootoriga masinat kunagi järelevalveta.

• Ärge kunagi eemaldage ega modië tseerige paigaldatud kaitsekatteid. Need on mõeldud teie ohutuse tagamiseks. Kontrollige alati kaitsekatete seisukorda ja kinnitust. Kahjustatud või puuduva kaitsekatte korral ÄRGE KASUTAGE MASINAT seni, kuni kaitsekate on välja vahetatud või parandatud.

• Ärge kasutage masinat, kui olete HAIGE, väsinud, alkoholi või arstimite mõju all. Kütuse ohutus Ebaõiged hooldusvõtted võivad olla ohtlikud. Lugege alljärgnev osa enne hooldus- või remonditöid hoolikalt läbi. ETTEVAATUST Kütus süttib kergesti, põhjustades vigastusi või vara kahjustusi. Kütusepaagi täitmisel jätke mootor seisma, kustutage kõik lahtised leegid ja ärge suitsetage. Pühkige mahavoolanud kütus alati ära. ETTEVAATUST122 Tervis Ja Ohutus EST Vibratsioon Pinna silumisel tekkiv vibratsioon kandub mõnel määral käepideme kaudu juhi kätele. Vibratsioonitasemete väärtused ja kasutusajad (soovituslik maksimaalne kasutusaeg päevas) leiate osadest “Spetsië katsioon” ja “Tehnilised andmed”. ÄRGE ÜLETAGE maksimaalset lubatud kasutusaega. Isikukaitsevahendid Seadme kasutamisel kandke vastavaid isikukaitsevahendeid – kaitseprille, -kindaid, kõrvatroppe, kaitsemaski ja terastaldadega jalanõusid (lisaturvalisuse tagamiseks ka libisemisvastaste taldadega). Kandke töö tegemiseks sobivaid riideid. Kaitske nahka betooniga kokkupuutumise eest. Tolm Tihendamisel tekkiv tolm võib kahjustada teie tervist. Kandke alati tekkivale tolmule vastavat kaitsemaski. Kütus Ärge neelake kütust alla ega hingake selle aurusid sisse. Vältige kütuse kokkupuudet nahaga. Peske mahavoolanud kütus otsekohe ära. Kütuse sattumisel silma peske seda rohke veega ja pöörduge esimesel võimalusel arsti poole. Heitgaasid Ärge töötage pinnasetihendajaga siseruumides või suletud alal. Tagage tööpiirkonnas vastav ventilatsioon Selle seadme heitgaasid on väga mürgised ja nende sissehingamine võib lõppeda surmaga! HOIATUS Käivituseelne kontroll EST Käivituseelne ülevaatus Järgnevalt kirjeldatud käivituseelne ülevaatus tuleb läbi viia iga tööetapi alguses või iga nelja töötunni tagant, olenevalt sellest, kumb saabub varem. Üksikasjalikumad juhised on toodud osas “Hooldus”. Vea avastamisel ei tohi pinnasetihendajat enne probleemi kõrvaldamist kasutada.

1. Kontrollige pinnasetihendajat võimalike kahjustuste avastamiseks. Enne masina kasutamist veenduge, et rihmakaitse on

tugevalt kinnitatud. 2. Kontrollige, ega voolikud, täiteavad, väljavoolukraanid ja teised osad ei leki. Enne tööleasumist kõrvaldage kõik lekked.

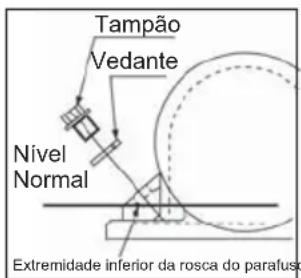

3. Kontrollige mootoriõli taset ja lisage vajadusel õli.

4. Kontrollige kütuse taset mootoris ja lisage vajadusel kütust.

5. Kontrollige, ega kütus või õli ei leki.

• Pinnasetihendaja viimine tööplatsile Kui tekib vajadus tõsta pinnasetihendaja tõsteseadmega õigele kohale, veenduge, et tõsteseadme maksimaalne lubatud koormus vastab pinnasetihendaja massile (vaadake masina nimiplaadilt tehniliste andmete osa). Kinnitage vastavad ketid või tõstetropid AINULT masina peal asuvasse tõstepunkti.

• Pinnasetihendaja teisaldamiseks või liigutamiseks ÄRGE jätke mootorit KUNAGI käima, isegi kui tegemist on lühikeste vahemaadega.

• Pärast osas “Käivituseelne kontroll” kirjeldatud käivituseelset ülevaatust käivitage mootor. Belle Groupi poolt valmistatud pinnasetihendajad on varustatud tsentrifugaalsiduriga, mis võimaldab mootoril tühikäigul töötada ilma vibroseadme rakendamiseta. Mootori pöörete suurenemisel rakenduvad sidur ja vibroseade. Töötamiseks peavad mootori pöörded olema seatud maksimaalsele kiirusele.

• Suurendage drosseli abil mootori pöörded maksimaalse väärtuseni ja kasutage pinnasetihendaja juhtimiseks või pööramiseks juhtimiskäepidet. Vibroseade ei pane ainult alusplaati vibreerima, vaid rakendab ka edasisuunalise liikumise. Tavaliselt ei ole masinat vaja tõugata, laske sel oma kiirusega edasi liikuda. Liikumiskiirus sõltub tihendatava pinnase seisukorrast. Kui tihendatav pinnas on langusel, olge masina suuna muutmisega ettevaatlik. Vajadusel siduge masina raami alumisse punkti köis, millega abiline saab osa masina raskusest enda kanda võtta. Liikuge kallakust üles või alla, aga mitte sellega risti.

• Liikuge pinnasetihendajaga ühtlase sammuga üle pinna, kuni pinna soovitud tihedus on saavutatud. Mitme erineva kihi pealekandmisel tihendage iga kiht eraldi.123 Kasutusjuhend Operaatori elu võib olla ohus. HOIATUS EST Honda GX 1201. Kütusekraani avamiseks keerake kütusehoob SISSE/VÄLJA täiesti paremale.2. Külma mootori käivitamiseks SULGEGE õhuklapp. Selleks keerake õhuklapihoob täiesti vasakule. Sooja mootori käivitamisel ei ole õhuklapi sulgemine reeglina vajalik. Kuid kui mootori temperatuur on paari kraadi võrra langenud, võib õhuklapi osaline sulgemine osutuda vajalikuks.

3. Pöörake süütelüliti SISSE/VÄLJA päripäeva - „I” asendisse.

4. Seguklapi seadmiseks tühikäiguasendisse keerake selle hoob täiesti paremale. Ärge käivitage mootorit täisvõimsusel, kuna pinnasetihendaja hakkab vibreerima kohe, kui mootor käivitub. 5. Hoides ühe käega käepidemest tugevalt kinni, võtke teise kätte käsistarteri käepide. Tõmmake käsistarteri käepidet aeglaselt seni, kuni tunnete mootori vastupanu, laske käepidet pisut tagasi ja seejärel tõmmake järsult.6. Kuigi tõmme peab olema järsk, olge ettevaatlik ja ärge tõmmake käsistarteri nööri täielikult välja.7. Korrake käivitamist, kuni mootor käivitub.8. Kui mootor on käivitunud, AVAGE õhuklapp, keerates õhuklapi hooba sujuvalt paremale.9. Kui mootor pärast mitmeid katseid siiski ei käivitu, järgige lk 34 toodud veaotsingu juhiseid. 10. Mootori seiskamiseks seadke seguklapihoob tühikäiguasendisse ja pöörake süütelüliti SISSE/VÄLJA vastupäeva - „0” asendisse.

11. Keerake kütusekraan kinni.

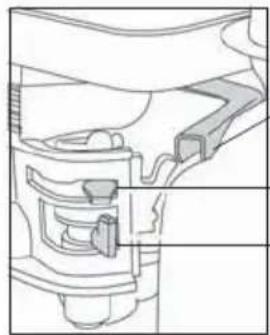

Drossel Õhuklapp (dekompressiooniklapp) Kütus sisse/välja lülitatud Veaotsingu juhis EST Probleem Põhjus Lahendus Mootor ei käivitu. Kütus puudub. Avage kütusekraan. Täitke kütusepaak. Mootor on välja lülitatud Lülitage mootor sisse. Süüteküünal on ummistunud. Puhastage süüteküünal ja paigaldage see tagasi. Mootor on külm. Sulgege õhuklapp. Mootor on üleujutatud. Avage õhuklapp, avake drossel täielikult, tõmmake tagasipõrkuva starteri käepidet, kuni mootor käivitub. Mootor ei käivitu. Tõsine viga. Pöörduge müügiesindaja või Belle Groupi poole Masin ei vibreeri. Mootori pöörded on liiga madalad. Seadke mootori pöörded kõrgemaks. Ülekanderihm liiga lõtv. Pingutage rihma. Õhuë lter on ummistunud. Puhastage õhuë lter või vahetage see välja. Viga ülekandes. Pöörduge müügiesindaja või Belle Groupi poole Viga vibroseadmes. Pöörduge müügiesindaja või Belle Groupi poole Asfalt jääb plaadi külge kinni. Määrdeaine puudub. Kasutage vett. Bituumenpind kihistub Ületihendamine. Eemaldage ja kandke uuesti peale. (eraldab kihte). Väike liikumiskiirus Kiht on liiga paks. Eemaldage osa kihist. (plaat vajub sisse). Niiskusesisaldus on liiga kõrge või Eemaldage materjal ja reguleerige niiskusesisaldust. liiga madal.124 Õli/kütuse tüüp ja kogus – süüteküünla tüüp Õli tüüp Kogus tüüp Kütuse Mahtnla tüüp Süüteküü ava Elektroodi (Liitrit) (Liitrit) Type (mm) Honda GX120 S.A.E. 10W 30 0.6 Pliivaba 2.5 BM6ES või 0.7 - 0.8 BPR6ES Vibroseade Turbiiniõli 32 0.22 Pole soovitatav Pole soovitatav Pole soovitatav Pole soovitatav Hooldus Ja Remont Hooldus Belle Groupi pinnasetihendajaid saab probleemivabalt kasutada palju aastaid. Kõikideks peamisteks hooldus- ja remonditöödeks soovitame pöörduda Belle Groupi müügiesindaja poole. Kasutage alati Belle Groupi originaalvaruosi, vastasel korral kaotab garantii kehtivuse. Enne hooldustöid lülitage mootor välja ja ühendage süüteküünla juhe lahti. Õigete tulemuste saamiseks kontrollige õlitaset alati tasasel pinnal. Kasutage ainult soovitatud õlisid (vaadake tabelit järgmisel leheküljel). Sissetöötamisaeg Vahetage uue pinnasetihendaja mootori õli pärast sissetöötamisaja möödumist (vaadake üksikasju mootori kasutusjuhendist). Vahetage vibroseadme võlli õli esimese 100 töötunni pärast, hiljem iga 500 töötunni tagant. Vibroseadme võlli õli vahetamise juhised leiate osast “Vibroseade”. Kontrollige rihma pingutusmomenti iga 4 töötunni tagant EST Regulaarne hooldus Pärast esimest Esimene kuu / 3 kuud / 6 kuud / töötundi 20 tundi 50 tundi 100 tundi Mootoriõli Kontrollige taset 9 Vahetage 9 9 Õhuë lter Kontrollige seisukorda 9 9 Puhastage/vahetage 9 Süüteküünal Kontrollige/puhastage 9 Ülekanderihm Pingutage 9 9 9 Tampão Vedante Nível Normal Extremidade inferior da rosca do parafuso Vibroseade Lisage vajadusel õli täiteava kaudu õiget õli (vaadake tabelit).125 Paigaldusjuhised

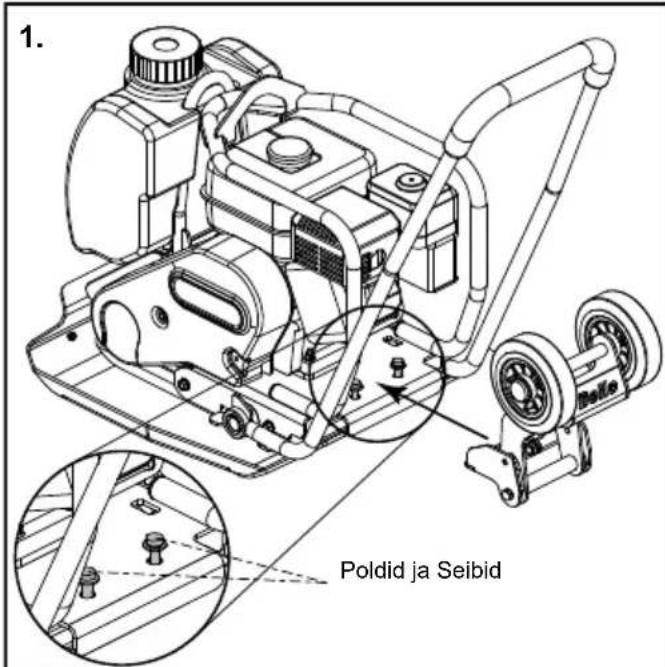

Poldid ja Seibid Poldid ja Seibid 1. Keerake 2 x M10 poldid 15 mm kõrguseni lahti, seejärel tõstke M10 vedruseib ja lameseib poldipeaga samale kõrgusele (vt jn 1.)

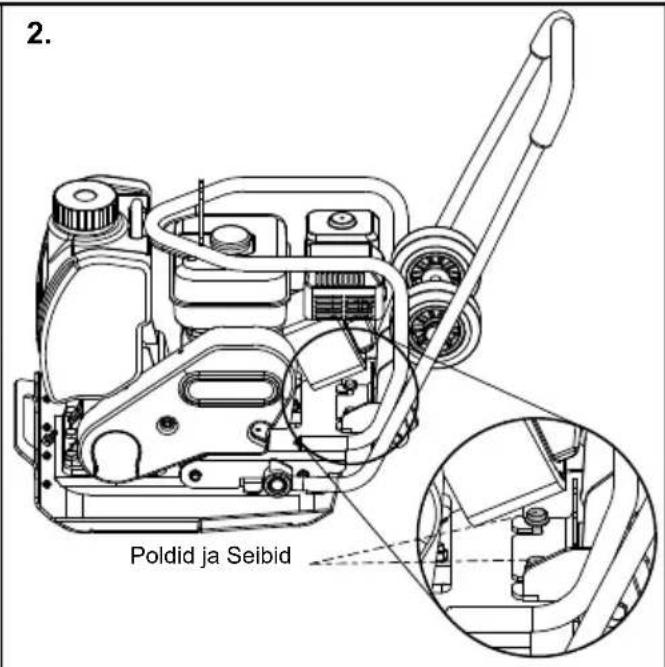

2. Seadke rattakomplektis olevad pilud M10 poltidega samale joonele.

3. Lükake rattakomplekt oma kohale. Suruge komplekti seni, kuni poldid puutuvad pilude alumise äärega kokku ning komplekti edasi lükata pole enam võimalik. 4. Laske M10 vedruseibid ja lameseibid lahti nii, et need jääksid rattakomplekti kohale. Need peaksid nüüd operaatorile nähtavad olema.

5. Pingutage M10 poldid uuesti väändemomendiga 55 N•m.

EST Garantii Ühesuunalise PCX 20A pinnasetihendaja esmaostjal on alates ostukuupäevast üheaastane (12 kuud) garantii. Belle Groupi garantii kehtib konstruktsiooniliste, materjali- ja viimistlusvigade korral. Belle Groupi garantii ei kehti alljärgnevatel juhtudel:

1. Kahjustused, mille on põhjustanud masina väärtarvitamine, mittesihipärane kasutamine, mahakukkumine või sarnased

kahjustused, mis tulenesid või tekkisid kasutusjuhendi eiramisest masina kokkupanemisel, kasutamisel või hooldamisel.

2. Muudatused, täiendused või remont, mida on teinud keegi teine peale Belle Groupi või volitatud müügiesindaja.

3. Transpordi- ja saatekulud, mis tekkisid garantii all olevate masinate transportimisel või saatmisel Belle Groupi või volitatud müügiesindajate territooriumile või territooriumilt remondi või hindamise eesmärgil.

4. Osade normaalsest kulumisest ja purunemisest tulenevad taastamise, remondi või vahetamise materjalid ja/või töökulu.

Garantii ei hõlma järgmisi osi: - Ülekanderihm(ad) - Mootori õhuë lter - Mootori süüteküünal Belle Group ja/või volitatud müügiesindajad, direktorid, töötajad või kindlustajad ei vastuta tagajärgede ega muude kahjude, kahjumi või kulutuste eest, mis tulenevad või on põhjustatud masina kasutamise võimatusest. Garantiinõuded Kõik garantiinõuded tuleb kõigepealt saata Belle Groupi esindusse telefoni, faksi, e-posti või kirja teel. Garantiinõuded: Tel: [phone] Fax: [phone] Email : [e-mail] Aadress: Belle Group Warranty Department, Sheen, Nr. Buxton, Derbyshire SK17 0EU England. EST126 Brīdinājums Kā izmantot šo rokasgrāmatu
