Termék típusa	Vibrációs lemez
Márka	Lescha
Modell	BELLE PCX 20A
Méretek (H x Sz x M) üzem közben	940 x 500 x 880 mm
Méretek (H x Sz x M) tároláskor	110 x 500 x 625 mm
Súly (öntözőkészlettel és kerekekkel)	75 kg
Motor	Honda GX120, 4,0 LE / 3,0 kW 3600 ford/perc
Üzemanyag típusa	Ólommentes benzin
Üzemanyagtartály kapacitása	2,5 L
Motorolaj	SAE 30 (0,6 L)
Rezgő olaj	Turbina olaj 32 (0,22 L)
Gyújtógyertya	BM6ES vagy BPR6ES (hézag 0,7-0,8 mm)
Rezgő erő	11 kN
Frekvencia	101 Hz
Maximális munkasebesség	16,3 m/perc
Tömörítő erő	420 kg/m²
Zajszint	107 dB(A)
Maximális napi használati idő	16 perc
Haladási irány	Egyirányú
Hajtás	Ékszíj és centrifugális tengelykapcsoló
Alaplap	Acél
Beépített öntözőkészlet	Igen (víztartály)
Szállítókerekek	Tartozék
Garancia	12 hónap

Gyakran ismételt kérdések - BELLE PCX 20A Lescha

Hogyan indítsuk el a BELLE PCX 20A vibrációs lemezt?

Nyissa ki az üzemanyagcsapot, ha a motor hideg, kapcsolja be a szivatót, állítsa a be/ki kapcsolót «I» állásba, állítsa a gázkart alapjáratra, majd húzza meg határozottan a visszahúzós indítót. Amint a motor beindul, kapcsolja ki a szivatót és növelje a gázt.

Mi a teendő, ha a motor nem indul?

Ellenőrizze az üzemanyag meglétét, hogy a csap nyitva van-e, és a gyújtás be van-e kapcsolva. Ha a gyújtógyertya koszos, tisztítsa meg és állítsa be a hézagot. Hideg időben használja a szivatót. Ha a motor elárasztott, nyissa ki teljesen a gázt és húzza meg az indítót.

Milyen olajat használjunk a motorhoz és a rezgőhöz?

A Honda GX120 motorhoz SAE 30 (0,6 L) olajat használjon. A rezgőhöz turbina olaj 32 (0,22 L) szükséges. Rendszeresen ellenőrizze a szinteket.

Mi a maximális napi használati idő?

Az ajánlott maximális napi vibrációs expozíciós idő 16 perc. Ne lépje túl ezt a határt az egészségügyi kockázatok elkerülése érdekében.

Hogyan szállítsuk a vibrációs lemezt?

Használja a mellékelt szállítókerekeket. Emeléskor a hevedereket csak a gép fölött található emelési pontra rögzítse. Soha ne hagyja a motort járni szállítás közben.

Hogyan állítsuk be a szíj feszességét?

A hajtószíj feszességét 4 üzemóránként ellenőrizni kell. Ha laza, állítsa be a kézikönyv utasításai szerint. Ha a szíj elkopott, cserélje ki Belle Group eredeti alkatrészre.

Miért nem vibrál a lemez?

Ennek oka lehet laza szíj, eltömődött légszűrő, hajtáshiba vagy a rezgő meghibásodása. Először ellenőrizze a szíj feszességét és a motor fordulatszám-beállítását (gyors legyen). Ha a probléma továbbra is fennáll, forduljon szervizhez.

Hogyan tisztítsuk és tartsuk karban a légszűrőt?

Ellenőrizze a légszűrőt 50 óránként vagy 3 havonta. Szükség esetén tisztítsa meg vagy cserélje ki. Az eltömődött szűrő csökkentheti a teljesítményt és károsíthatja a motort.

Milyen biztonsági óvintézkedéseket tegyünk használat közben?

Mindig viseljen egyéni védőfelszerelést: védőszemüveget, kesztyűt, zajvédő fejhallgatót és acélbetétes cipőt. Soha ne működtesse a gépet zárt térben (szén-monoxid mérgezés veszélye). Jelölje ki a munkaterületet, és tartsa távol az illetéktelen személyeket.

Mi a teendő üzemanyag-kiömlés esetén?

Azonnal állítsa le a motort, és ne dohányozzon. Fedje le a kiömlést homokkal. Ha üzemanyag került a ruhájára, vegye le. Törölje le az üzemanyag nyomait, mielőtt újraindítja.

HASZNÁLATI ÚTMUTATÓ BELLE PCX 20A Lescha

Mi, a Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, Egyesült Királyság ezúton igazolom, hogy ha a termék leírása belül ezt a bizonyltványt vásárolt engedélyezett Belle Group kereskedő az EGK, az megfelel az alábbi EEC irányelveknek: 2006/42/CE (ez az irányelv felváltja a 98/37/EK irányelv), elektromágneses kompatibilitási irányelv 2004/108/CE (módosított 89/336/EGK, 92/31/EGK és 93/68 EGK). A hulladék elektromos és elektronikus berendezések (WEEE) 2002/96/CE, kisfeszültség irányelv 2006/95/CE, BS EN ISO 12100-1:2003 Gépek biztonsága és a kapcsolódó harmonizált szabványok, adott esetben. Zajkibocsátás megfelel a 2000/14/EK irányelv VI géphez a 12. cikk alapján a bejelentett szervezet: AV Technology Limited, AVTECH house, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, Egyesült Királyság.

A zajkibocsátási adatokat megtalálja a Belle Group fent említett központi címén.

Mi, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, ovime potvrđujem da ako proizvod opisan unutar ovog certifikata je kupio od Belle Group ovlaštenog distributera unutar EEZ, ona odgovara sljedečim EEC smjernica: 2006/42/CE (Ova direktiva zamjenjuje direktiva 98/37/EC), Elektromagnetska kompatibilnost Direktiva 2004/108/CE (kako je izmijenjeno 89/336/EEC, 92/31/EEC i 93/68 EEC). Otpad električne i elektroničke opreme (WEEE) 2002/96/CE, niskonaponske direktivi 2006/95/CE, BS EN ISO 12100-1:2003 Sigurnost strojeva i pridružene uskladene standarde, gdje je primjenjivo. Emisija buke u skladu s direktivom 2000/14/EC Aneks VI, za strojeve iz članka 12. obaviješteni tijelo AV Technology Limited, AVTECH house, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, GB. Tehnička dokumentacija o buci čuva se u sjedištu tvrtke Belle Group čija adresa je gore navedena.

Ügyvezető igazgató - A BELLE GROUP (SHEEN) UK nevében

Izvršni Direktor – U ime BELLE GROUP (SHEEN) UK

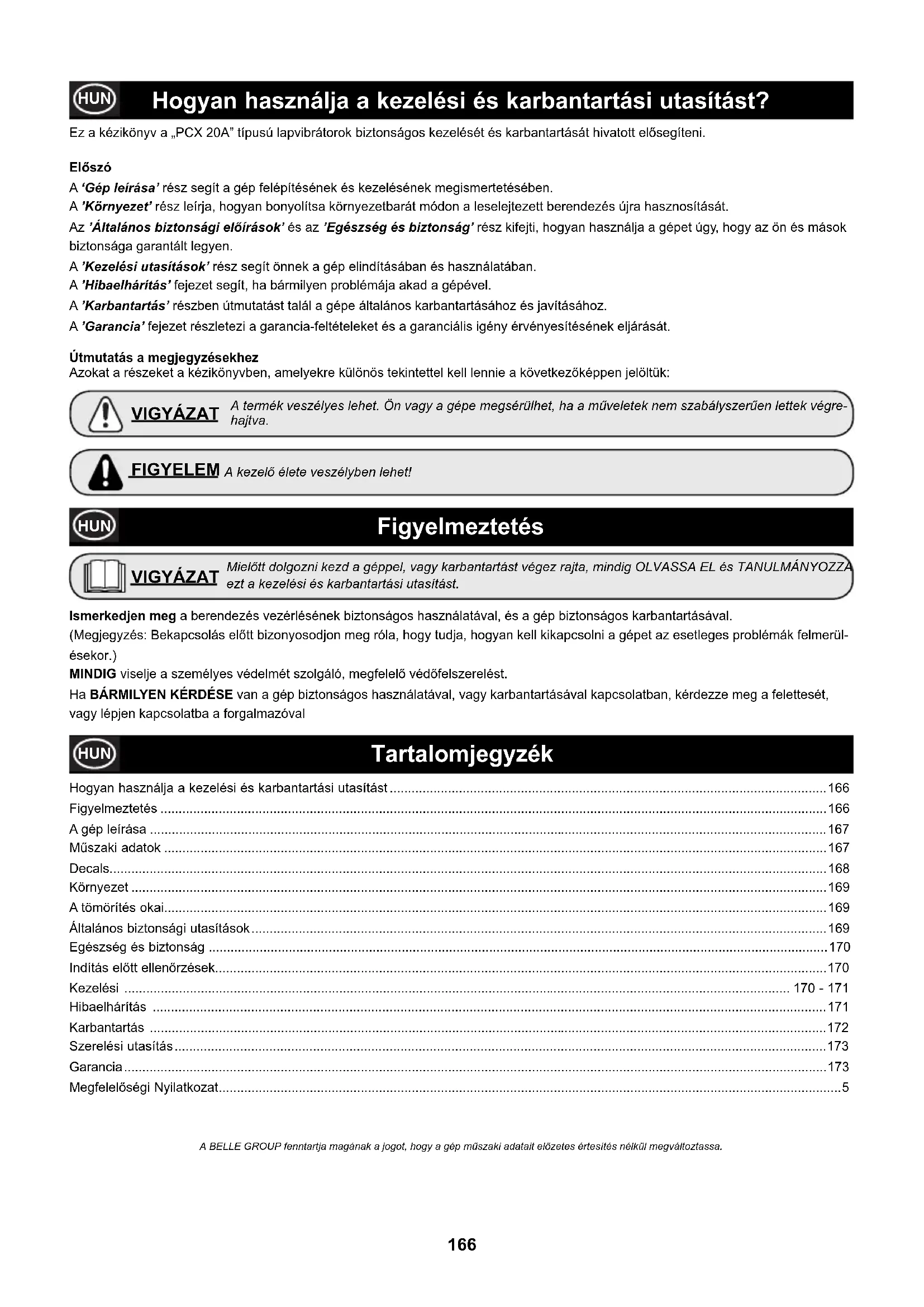

Ez a kézikönyv a „PCX 20A” típusú lapvibrátorok biztonságos kezelését és karbantartását hivatott elősegíteni.

Előszó

A 'Gép leírása' rész segít a gép felépítésének és kezelésének megismertetésében.

A 'Környezet' rész leírja, hogyan bonyolítsa környezetbarát módon a leselejtezett berendezés újra hasznosítását.

Az 'Általános biztonsági előírások' és az 'Egészség és biztonság' rész kifejti, hogyan használja a gépet úgy, hogy az ön és mások biztonsága garantált legyen.

A 'Kezelési utasítások' rész segít önnek a gép elindításában és használatában.

A 'Hibaelhárítás' fejezet segít, ha bármilyen problémája akad a gépével.

A 'Karbantartás' részben útmutatást talál a gépe általános karbantartásához és javításához.

A 'Garancia' fejezet részletezi a garancia-feltételeket és a garanciális igény érvényesítésének eljárását.

Útmutatás a megjegyzésekhez

Azokat a részeket a kézikönyvben, amelyekre különös tekintettel kell lennie a következőképpen jelöltük:

VIGYÁZAT

A termék veszélyes lehet. Ön vagy a gépe megsérülhet, ha a műveletek nem szabályszerűen lettek végrehajtva.

FIGYELEM

A kezelő élete veszélyben lehet!

Figyelmeztetés

VIGYÁZAT

Mielőtt dolgozni kezd a géppel, vagy karbantartást végez rajta, mindig OLVASSA EL és TANULMÁNYOZZA ezt a kezelési és karbantartási utasítást.

Ismerkedjen meg a berendezés vezérlésének biztonságos használatával, és a gép biztonságos karbantartásával.

(Megjegyzés: Bekapcsolás előtt bizonyosodjon meg róla, hogy tudja, hogyan kell kikapcsolni a gépet az esetleges problémák felmerül-ésekor.)

MINDIG viselje a személyes védelmét szolgáló, megfelelő védőfelszerelést.

Ha BÁRMILYEN KÉRDÉSE van a gép biztonságos használatával, vagy karbantartásával kapcsolatban, kérdezze meg a felettesét, vagy lépjen kapcsolatba a forgalmazóval

Tartalomjegyzék

Hogyan használja a kezelési és karbantartási utasítást....166

Figyelmeztetés 166

A gép leírása 167

Müszaki adatok 167

Decals....168

Környezet 169

A tömörítés okai....169

Általános biztonsági utasítások....169

Egészség és biztonság 170

Indítás előtt ellenőrzések....170

Kezelési 170 - 171

Hibaelhárítás 171

Karbantartás 172

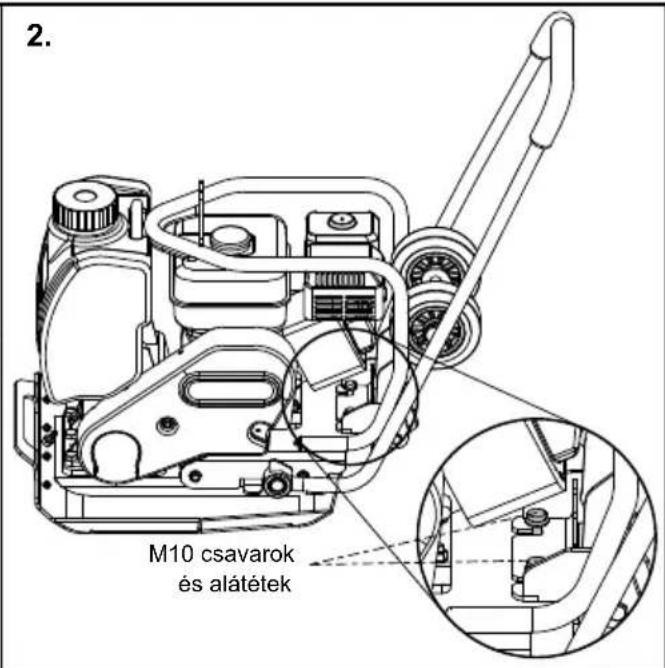

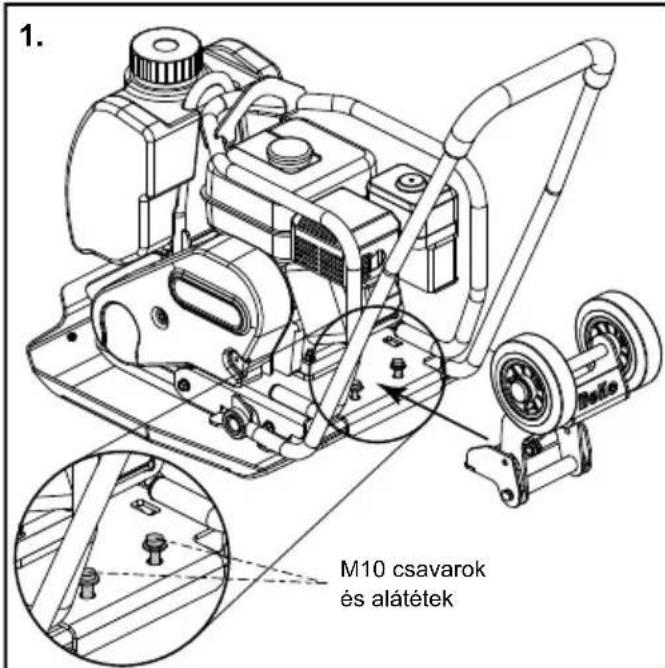

Szerelési utasítás....173

Garancia 173

Megfelelőségi Nyilatkozat....5

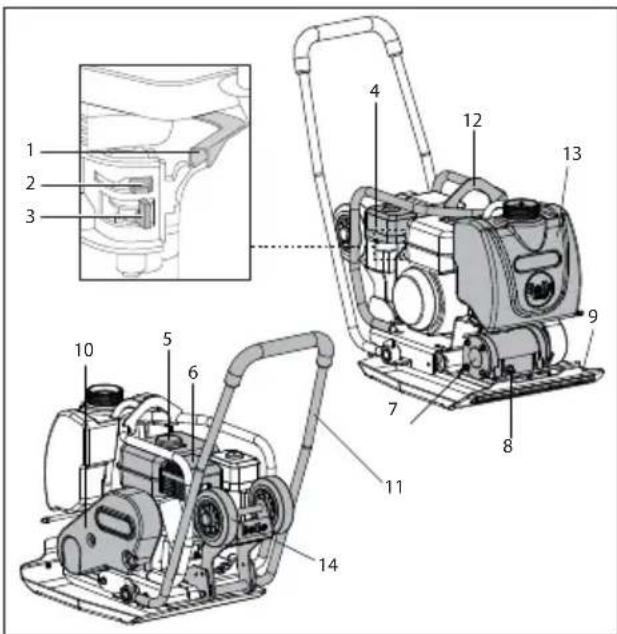

A gép leírása

1. Gázkar,
2. Szivatókar
3. Üzemanyag kapcsolókar
4. Légszűrőház,
5. Üzemanyag tartály,
6. Kipufogó,
7. Vibrátor,
8. Vibrátorolaj leeresztödugó,
9. Viz permetezörendszer vagy gumilap rögzítöhely,
10. Ékszíjburkolat,
11. Kezelőkar,
12. Emelöpont,
13. Víztartály,
14. Szállítókerék

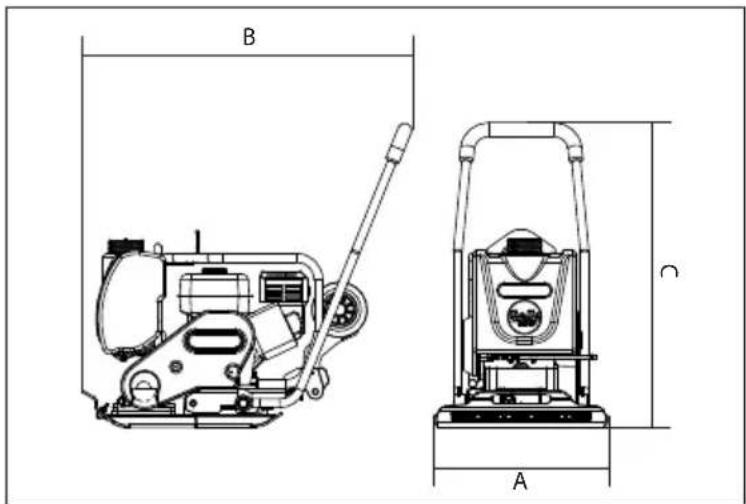

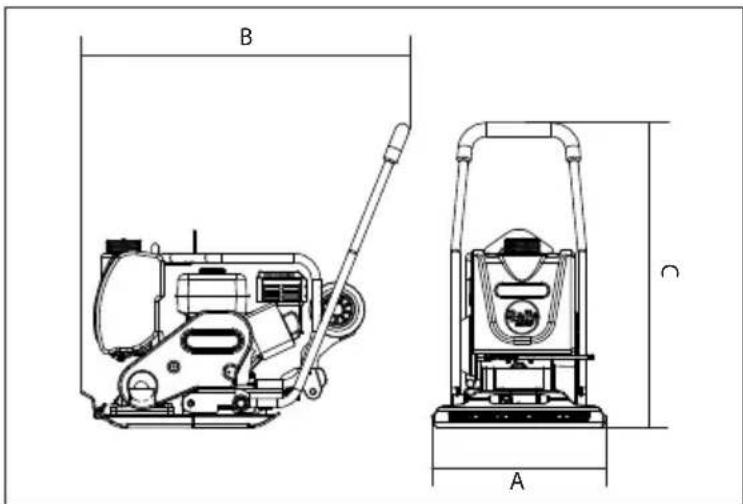

Műszaki adatok

Típus	PCX
A - Szélesség (mm) 500
B - Hosszúság-üzemi (mm) 940
C - Magasság-üzemi (mm) 880
Hosszúság – tárolási (mm) 1100
Magasság-tárolási (mm) 625
Motor	Honda
Motorteljesítmény (LE/kW) 4.0/3.0 @ 3600rpm
* Súly (kg) 75
Vibrációs erő (kN) 11
Frekvencia (Hz)	101
Maximális haladási sebesség (m/p)	16.3
Tömörítési erő (kg/m2)	420
** 3 tengelyű vibráció (m/s ^2 )	13.7
Használati idő (óra)	16
Zajteljesítmény szint (dB(A))	105

* A tömegadat víztartállyal és szállítókerékkel értendő. (13. és 14. elem a gépleírásban)
** Minimális szint EN500 4. rész szerint.

B C A

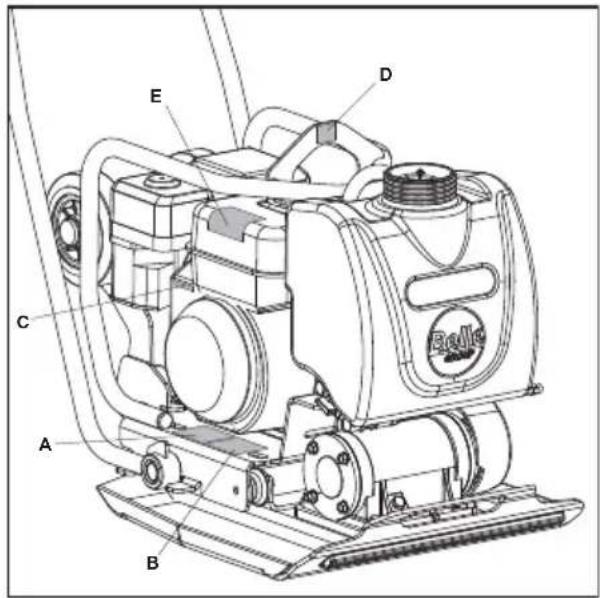

A. Biztonsági feliratok
B. Zjszint
C. Motor fordulatszám
D Emelési pont
E. Motor fi gyelmeztetés

A - Biztonsági feliratok (Cikkszám 19.0.373)

Olvassa el a kezelési utasítást

Viseljen bizton- sági lábbelit

Viseljen fülvédöt

Viseljen védőszemüveget

A gép zajszintje üzem közben 105 c!B(A)

C - Motor fordulatszám

Gyors motor fordulat helyzet

Lassú motor fordulat helyzet

D - Emelési pont

Emelési pont

E - Motor fi gyelmeztetések

A benzin erősen gyúlékony. Tankolás előtt kapcsolja ki a motort és hagyja lehűlni.

A motor szénmonoxidot bocsát ki. Zárt helyiségben ne járassa a motort.

Olvassa el a motor gépkönyvét

Környezet

Biztonságos leselejtezés.

Utasítások a környezet védelme érdekében. A gép értékes anyagokat tartalmaz. A hulladék egységeket és tartozékokat helyezze el a megfelelő újrahasznosító helyen.

Alkatrész	Anyag
Kezelőkar	Acél
Tömörítőlap	Acél
Excentersúlyok	Acél
Motorház	Alumínium
Motor burkolat Műanyag
Egyéb részek Acél és alumínium

A tömörítés okai

A feltört vagy új töltésű talaj, alapréteg és aszfaltréteg kis üregeket, levegőbuborékokat tartalmaz, amely tömörítés nélkül egy vagy több problémához vezet.

1. Ha a forgalom áthalad a tömörítetlen területen, az anyag összenyomódik. Ez a felület lesüllyedéséhez vezet, mivel az anyag kitölti az üregeket.
2. Hasonló helyzet áll elő, amikor statikus terhelés éri a tömörítetlen talajt. A teher (pl. épület) lesüllyed.
3. Az üreges anyagok hajlamosabbak a vizbeszivárgásra, amely erózióhoz vezet. A víz behatolás fagy idején növelheti a talaj térfoga tát, és száraz időben összezsugoritja azt. A terjeszkedés és zsugorodás a fö oka az épületalapok károsodásának, és általában ah hoz vezet, hogy a szerkezetet alá kell dúcolni.

A tömörítés növeli az anyag sürűségét, ezért növeli a teherbíróképességet. Csökkenti az üregeket, ezért csökken a besüppedés, terjeszkedés és zsugorodás veszélye a víz beszivárgása következtében.

Általános biztonsági utasítások

Az Ön és mások biztonsága érdekében kérjük, olvassa el a következő biztonsági információkat, és bizonyosodjon meg róla, hogy megértette ezeket. A kezelő felelőssége meggyőződni arról, hogy tökéletesen megértette-e hogyan kell biztonságosan kezelni a gépet. Ha nem biztos benne hogyan kell megfelelően és biztonságosan kezelni a gépet, akkor kérje felettese vagy a forgalmazója tanácsát.

VIGYÁZAT

A nem megfelelő karbantartás veszélyes lehet. Bármilyen karbantartási vagy javítási munka előtt olvassa el és értse meg az ebben a fejezetben leirtakat.

• Ez a gép nehéz, és nem szabad egyedül megemelni. Kérjen segítséget, vagy használjon megfelelő emelőeszközt.
• A munkaterületet kerítse el, és az illetékteleneket tartsa a biztonsági távolságon kívül.
• A kezelőnek a gép használata közben viselnie kell a személyes védőeszközöket (lásd Egészség és biztonság c. fejezet)
• Mielött a gépet bekapcsolja, győződjön meg róla, hogy tudja, hogyan kell a gépet biztonságosan kikapcsolni, ha problémája akad.
• A gép szállítása, munkahelyi mozgatása, vagy karbantartás előtt a motort mindig kapcsolja ki.
• Üzem közben a motor forróvá válik. Mielőtt megérintené, hagyja kihülni.
• Soha ne hagyja a motort járás közben felügyelet nélkül.
• Soha ne távolítsa el, vagy változtassa meg a felszerelt védőburkolatokat. Ezek az Ön védelmét szolgálják. Mindig ellenőrizze a védőburkolatok állapotát és biztonságát, hogy nem sérültek vagy hiányosak-e. Ne használja a gépet, amíg a védőburkolat ki nincs cserélve vagy javítva.
• Ne üzemeltesse a gépet, ha beteg, fáradt vagy alkohol illetve gyógyszer befolyása alatt áll

Üzemanyag biztonság

VIGYÁZAT

Az üzemanyag gyülékony. Sérülést és anyagi kárt okozhat. Az üzemanyagtartály feltöltése közben kapcsolja ki a motort, oltson el mindenfajta nyílt lángot, és ne dohányozzon. Mindig törölje fel az esetleg kifolyt üzemanyagot.

• Utántöltés előtt kapcsolja ki a motort, és hagyja lehülni.
• Az üzemanyag betöltésekor NE dohányozzon, illetve ne hagyjon nyílt lángot a területen.
• A kifolyt üzemanyagot homokkal azonnal biztonságossá kell tenni. Ha az üzemanyag a ruhájára folyt, öltözzön át.
• Az üzemanyagot engedélyezett, erre a célra szolgáló tartályban tárolja, távol minden hő- vagy gyújtó forrástól.

Vibráció

Némi vibráció átadódhat a kezelőkaron keresztül a kezelő kezére. A Belle Csoport lapvibrátorai speciálisan úgy lettek tervezve, hogy a kéz/kar vibrációszint alacsony legyen. Nézze meg a rezgésszintet és a használati időt a műszaki adatokban (javasolt maximális napi rezgésnek kitett idő). Ne lépje túl a maximális használati időt.

Személyi védő felszerelés

A gép használata során viselje a megfelelő védő felszerelést, azaz a védőszemüveget, kesztyűt, a fülvédőt, a porvédő maszkot, és az acélbetétes lábbelit (csúszásmentes talppal). Viseljen megfelelő ruházatot a munkafolyamat során. Mindig óvja a börét a betonnal való érintkezéstöl.

Por

A tömörítés folyamán por keletkezhet, amely veszélyes az egészségre. Mindig viseljen porvédő maszkot, amely megfelel a keletkező por fajtájának.

Üzemanyag

Az üzemanyagot ne nyelje le, vagy ne lélegezze be az üzemanyagpárát, és kerülje a börrel való érintkezését. A kifröccsent üzemanyagot azonnal mossa le. Ha az üzemanyag a szembe jut, bő vízzel öblítse, és mielőbb forduljon orvoshoz.

Kipufogógáz

A tömörítőt ne használja beltéren vagy korlátozott helyen, győződjön meg róla, hogy a terület megfelelően szellőzik.

FIGYELEM

A kipufogógáz rendkívül mérgező, és halált okozhat!

Indítás előtti ellenőrzések

Indítás elötti vizsgálatok

A következő indítás előtt vizsgálatokat minden műszakkezdés előtt, vagy minden négy üzemóra után el kell végezni, amelyik előbb bekövetkezik. A részletes útmutató a karbantartási fejezetben található. Ha bármilyen hibát észlel, a lapvibrátort nem szabad használni, amíg a hiba nincs elhárítva.

1. Alaposan vizsgálja meg a lapvibrátort, nincs-e rajta sérülés. A gép használata előtt győződjön meg róla, hogy az ékszíjburkolat és a védőburkolat biztonságosan a helyén van-e.
2. Ellenőrizze a motor olajszintjét, szükség esetén töltse fel.
3. Ellenőrizze a motor üzemanyagszintjét, és szükség esetén töltse fel.
4. Ellenőrizze, hogy nincs-e üzemanyag- vagy olajszivárgás.

Kezelés

- Helyezze a tömörítőt az alkalmazás helyére.

Ha emelőberendezést kell használni a gép elhelyezéséhez, győződjön meg róla, hogy az emelőberendezés teherbírása megfelel-e a gép súlyának (lásd műszaki adatok részt vagy a gép adattábláját). Megfelelő láncot vagy kötelet CSAK a gép tetején lévő emelőszembe helyezzen.

- A gép mozgatásakor vagy szállításakor sohase járassa a motort, még akkor se, ha csak rövid távolságról van szó.

- Az indítás előtti ellenőrzések végrehajtása után a motor indítható. A Belle Group 'PCLX' típusú tömörítői centrifugál kuplunggal vannak felszerelve, amely lehetővé teszi, hogy a motor üresjáratban járjon a vibrátor meghajtása nélkül. Amint a motor fordulatszáma növekszik, a kuplung befog, és meghajtja a vibrátort. A megfelelő működéshez a motor fordu latszámát a maximumra kell állítani.

- Állítsa a gázkart a maximumra, és használja a kezelőkart a gép irányítására és fordítására.

A vibrátor nem csak vibrálja az tömörítőlapot, hanem előre továbbítja is. Normál üzemben a gépet nem szükséges előrefelé tolni, hagyni kell magától haladni. A haladási sebességet a tömörítendő felület állapota határozza meg. Ha a tömörítendő felület lejtős, nagyon kell ügyelni a gép irányítására. Szükség esetén használjon a gép vázának alsó pontjára rögzített megfelelő kötelet, hogy egy segítő átvegye a gép súlyának egy részét. Lejtön mindig fel-le irányba dolgozzon, sohase keresztirányban.

- A felületet tervezett minta szerint járja be, amíg a szükséges tömörséget el nem éri.

Ha több egymáson lévő különböző réteget kell tömöríteni, minden réteget külön tömörítsen.

Indítási és leállítási eljárás

VIGYÁZAT

A nem megfelelő karbantartás veszélyes lehet. Bármilyen karbantartási vagy javítási munka előtt olvassa el és értse meg az ebben a fejezetben leirtakat.

Honda GX120

1. Nyissa az üzemanyag csapot, az üzemanyagkar teljes jobbra fordításával.
2. Ha hideg motort indít be, állítsa a szivatót BE állásba úgy, hogy a szivatókart teljesen jobbra fordítja. Meleg motor indításánál a szivató általában nem szükséges, azonban, ha a motor már kissé lehült, részleges szivatásra szükség lehet.
3. Állítsa a motorkapcsolót BE állásba, a kapcsolót órajárás irányában 'I' helyzetbe fordítva.
4. Állítsa a gázkart üresjárati helyzetbe, a gázkart teljesen jobbra mozdítva. Teljes gázon ne indítsa a motort, mert akkor a gép rögtön vibrálni kezd.

5. Erősen fogja meg a kezelőkart az egyik kezével, a másik kezével erősen fogja meg az indítókart. Húzza meg az indítókötelet, amíg ellenállást nem érez, majd hagyja visszatérni.

6. Ügyelve arra, hogy az indítókötelet ne húzza ki teljesen, hirtelen húzza meg az indítót.

7. Ismételje az eljárást, amíg a motor be nem indul.

8. Amint a motor elindult, fokozatosan állítsa a szivatót KI állásba, balra fordítva azt.

9. Ha a motor nem indul többszöri kisérletre sem, nézze meg a hibaelhárítási részt.

10. A motor leállításához állítsa a gázkart üresjárati helyzetbe, és a motorkapcsolót fordítsa órajárással ellenkező irányban '0' helyzetbe.

11. Zárja el az üzemanyagot.

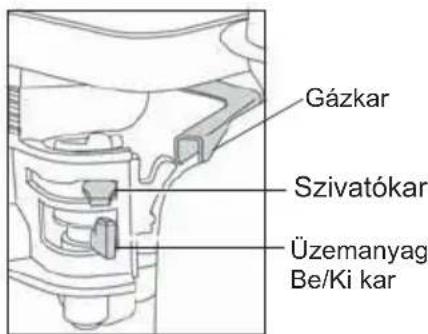

Gázkar Szivatókar Üzemanyag Be/Ki kar

Hibaelhárítás

Hiba	Ok	Megoldás
A motor nem indul be Nincs üzemanyag Töltse fel az üzemanyagtartályt Nyissa az üzemanyagcsapot
A motor ki van kapcsolva	Kapcsolja be a motort
A gyújtógyertya elszennye	-ződött Tisztítsa meg, és állítsa be a gyertya	hézagot
A karburátorban sok az üzemanyag Nyissa a szivatót, teljesen nyissa a berántóindítót, amíg a motor be nem idul.		gázkart, húzza meg a
A motor még mindig nem indul be	Nagyobb hiba	Forduljon a Belle Group képviselőjéhez
A gép nem vibrál Az ékszíjfeszítés laza	A motor fordulatszáma túl alacsony	Állítsa magasabbra a motor fordulatszámát
	Állítsa be az ékszíj feszességét
	A légszűrő eltömődött	Tisztítsa, vagy cserélje ki a légszűrőt
Hajtáshiba Vibrátorhiba	Forduljon a Belle Group képviselőjéhez
	Forduljon a Belle Group képviselőjéhez
Aszfalt tapadt a tömörítőlapra	Kevés a kenés	Használjon vizet
A bitumenes felület leválik (pikkelyeződik)	Túltömörítés	Távolítsa el, és újból készítse el a réteget
Alacsony haladási sebesség (a lap süllyed)	A rétegvastagság túl nagy Vegyen le az anyagvastagságból
	A nedvességtartalom túl magas vagy túl alacsony	Távolítsa el az anyagot és állítsa be.

Karbantartás

A Belle Group 'PCX 20A' lapvibrátorai képesek több éven keresztül probléma nélkül működni. Mégis fontos, hogy időközönként elvégezzük az alább részletezett, egyszerű karbantartást. Ajánlatos, hogy a Belle Group által kijelölt forgalmazó végezze a nagyobb javításokat, és karbantartásokat. Mindig eredeti Belle Group alkatrészeket használjon fel. Az utángyártott alkatrészek használata a garancia megszűnését vonhatja maga után.

Bármilyen karbantartási munka megkezdése előtt kapcsolja ki a motort, és vegye le a gyertyakábelt a gyertyáról.

A lapvibrátort mindig vízszintes aljzatra helyezze, hogy biztosítható legyen a folyadékszintek helyes leolvasása. Csak javasolt olajat használjon (lásd táblázat)

Időszakos karbantartások

Ha új gépet használ, a motorolajat először az első időszak után ki kell cserélni (részletesen lásd a motor gépkönyvében). A vibrátor tengelyházban lévő olajat az első 100 üzemóra után kell cserélni, majd 500 üzemóránként. A vibrátor tengelyház olajcseréjéhez lásd a 'Vibrátor egység' részt.

Az ékszíj feszességét 4 üzemóra után kell ellenőrizni.

Rutin karbantartások Az első 4 Az első 3 havonta 6 havonta				üzemóra
				után	után/20ó
Motorolaj	Szintellenőrzés	√
	Ellenőrzés/tisztítás		√		√
Légszűrő	Állapotellenőrzés / tisztítás	√			√
	Helyettesít mikor szükséges / Mind 12 Hónapok
Gyertya	Ellenőrzés/tisztítás				√
Ékszíj	Feszítés	√	√	√

Olaj / Üzemanyag típusa és minősége – gyertya típusa

	Olajtípus	Mennyiség	Üzemanyag típus	Mennyiség	Gyertyatípus	Elektróda hézag
Honda GX100 benzin motor	S.A.E. 10W 30	0.6	Ólmozatlan benzin	2.5	BM4a vagy BMR4a	0.7 - 0.8
Vibrátor egység	Turbinaolaj Oil 32	0.22	N/A	N/A	N/A	N/A

Dugó Tömités Normal Szint Csavarmenet alsó része

Vibrátor egység

Szükség esetén töltse fel olajjal, az olaj betöltödugó kivétele után (lásd táblázat)

1. M10 csavarok és alátétek

2. M10 csavarok és alátétek

1. Csavarja ki a 2 x M10 csavart 15 mm-el, majd emelje az M10 lapos és rugós alátétet a csavarfejhez (lásd 1. ábra) Unscrew the 2 x M10
2. Igazítsa a szállítókerék egységen lévő nyílásokat az M10 csavarokra.
3. Csúsztassa a szállítókerék egységet a helyére. Ügyeljen arra, hogy addig tolja, amíg a csavarok elérik a nyilás alját és már nem tolható tovább.
4. Engedje el az M10 lapos és rugós alátéteket úgy, hogy azok a kerékkészlet tetején helyezkedjenek el. A kezelőnek látnia kell azokat.
5. Húzza meg az M10 csavarokat 55 Nm meghúzónyomatékkal.

Garancia

Az ön új Belle Group lapvibrátorára a garancia a vásárlás napjától számított egy évig (12 hónap) érvényes.

A Belle Group garancia a kivitelezési, anyag- és gyártási hibákra érvényes.

Az alábbi eseményekre a Belle Group nem nyújt garanciát:

1. Rongálás, nem rendeltetésszerű használat, elejtés vagy egyéb, a szerelési, kezelési vagy karbantartási utasítások be nem tartása következtében okozott sérülések.
2. Nem Belle Group, vagy elismert forgalmazója által végzett változtatások, hozzáadások vagy javítások esetén.
3. A Belle Grouptól vagy általa elismert forgalmazótól, és hozzá történő szállítás költsége, javítás vagy garanciális igény esetén.
4. Munka- és/vagy bérköltség felújítás, javítás vagy az elkopott részek cseréje normál elhasználódás esetén.

A következő alkatrészekre nem vonatkozik a garancia:

• ékszíj
• motor levegőszűrő
• motor gyertya

A Belle Group és/vagy az általa elismert forgalmazók, vezetők, alkalmazottak vagy a biztosítók nem felelnek a következményes vagy más károkért, a gép helytelen használatából adódó bármilyen sérülésekért, károkért vagy költségekért.

Garancia

Bármilyen garanciális ügyet először a Belle Group bírál el, érkezhet akár telefonon, faxon, e-mail-ben vagy írásban.

A garanciális ügyek intézéséhez forduljon: -

Tel: [phone] Fax: [phone] Email: [e-mail]

vagy írjon:

1. Ručica gasa,
2. Ručica čoka,
3. Ručica za gorivo ON / OFF,
4. Légszűrőház,
5. Spremnik goriva,
6. Ispušna cijev,
7. Vibrátor,
8. Vibrátorolaj ellenőrzödugó,
9. Víz permetezörendszer vagy gumilap,
10. Zaštitni poklopac remena,
11. Kontrolna drška,
12. Emelöpont,
13. Spremnik za vodu,
14. Priključak za transport

Tehnički podaci

Model	PCX
A - širina (mm) 500
B - duljina - radna (mm) 94
C - visina – radna (mm) 88
duljina - skladištenje (mm) 1100
visina – skladištenje (mm) 625
Motor Honda GX120
Snaga motora (KS/kW) 4.0/3.0 @ 3600rpm
* Težina (kg)	73
Snaga vibracije (kN)	11
Frekvencija (Hz)	101
Najveća brzina kretanja (m/min)	16.3
Sila sabijanja (kg/m2)	420
** 3 Axis Vibration* (m/sec2)	13.7
Vrijeme uporabe (Sati)	10
Razina buke (dB(A))	105

* Težina uključuje set za vodu i transportne kotače (stavke 13 i 14 u Opisu stroja)

** Minimalni nivo prema EN500 Part 4.

B C A

A. Natpis za sigurnost
B. Natpis o buci
C. Natpis o broju okretaja motora
D Natpis za točku podizanja
E. Natpis upozorenja za motor
