Typ produktu	Płyta wibracyjna
Marka	Lescha
Model	BELLE PCX 20A
Wymiary (Dł x Szer x Wys) podczas pracy	940 x 500 x 880 mm
Wymiary (Dł x Szer x Wys) w magazynie	110 x 500 x 625 mm
Waga (z zestawem nawadniającym i kołami)	75 kg
Silnik	Honda GX120, 4,0 KM / 3,0 kW przy 3600 obr/min
Rodzaj paliwa	Benzyna bezołowiowa
Pojemność zbiornika paliwa	2,5 l
Olej silnikowy	SAE 30 (0,6 l)
Olej wibratora	Olej turbinowy 32 (0,22 l)
Świeca zapłonowa	BM6ES lub BPR6ES (przerwa 0,7-0,8 mm)
Siła wibracji	11 kN
Częstotliwość	101 Hz
Maksymalna prędkość robocza	16,3 m/min
Siła zagęszczania	420 kg/m²
Poziom hałasu	107 dB(A)
Maksymalny dzienny czas użytkowania	16 min
Kierunek jazdy	Jednokierunkowa
Napęd	Pasek klinowy i sprzęgło odśrodkowe
Płyta podstawowa	Stal
Zintegrowany zestaw nawadniający	Tak (zbiornik na wodę)
Koła transportowe	Dołączone
Gwarancja	12 miesięcy

Często zadawane pytania - BELLE PCX 20A Lescha

Jak uruchomić płytę wibracyjną BELLE PCX 20A?

Otwórz zawór paliwa, włącz ssanie, jeśli silnik jest zimny, przekręć przycisk start/stop na «I», ustaw przepustnicę na wolne obroty, a następnie mocno pociągnij za rozrusznik zwijany. Gdy silnik pracuje, wyłącz ssanie i zwiększ obroty.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź obecność paliwa, czy zawór jest otwarty i czy włączony jest kontakt. Jeśli świeca jest zanieczyszczona, wyczyść ją i wyreguluj przerwę. W niskich temperaturach użyj ssania. Jeśli silnik jest zalany, otwórz przepustnicę do końca i pociągnij za rozrusznik.

Jaki olej stosować do silnika i wibratora?

Do silnika Honda GX120 używaj oleju SAE 30 (0,6 l). Do wibratora używaj oleju turbinowego 32 (0,22 l). Regularnie sprawdzaj poziomy.

Jaki jest maksymalny dzienny czas użytkowania?

Zalecany maksymalny dzienny czas narażenia wynosi 16 minut ze względu na wibracje. Nie przekraczaj tego limitu, aby uniknąć zagrożeń dla zdrowia.

Jak transportować płytę wibracyjną?

Używaj dostarczonych kół transportowych. Do podnoszenia mocuj zawiesia tylko do punktu podnoszenia znajdującego się nad maszyną. Nigdy nie pozostawiaj włączonego silnika podczas transportu.

Jak wyregulować napięcie paska?

Napięcie paska napędowego należy sprawdzać co 4 godziny użytkowania. Jeśli jest luźny, wyreguluj go zgodnie z instrukcją w podręczniku. Jeśli pasek jest zużyty, wymień go na oryginalną część Belle Group.

Dlaczego płyta nie wibruje?

Może to być spowodowane luźnym paskiem, zatkanym filtrem powietrza, awarią napędu lub wibratora. Najpierw sprawdź napięcie paska i ustawienie prędkości obrotowej silnika (powinna być wysoka). Jeśli problem nie ustąpi, skontaktuj się z technikiem.

Jak czyścić i konserwować filtr powietrza?

Sprawdzaj filtr powietrza co 50 godzin lub co 3 miesiące. Wyczyść go lub wymień w razie potrzeby. Zatkany filtr może obniżyć wydajność i uszkodzić silnik.

Jakie środki ostrożności zachować podczas użytkowania?

Zawsze noś środki ochrony indywidualnej: okulary, rękawice, nauszniki ochronne i buty ze stalowym noskiem. Nigdy nie uruchamiaj maszyny w zamkniętym pomieszczeniu (ryzyko zatrucia tlenkiem węgla). Oznacz strefę pracy i trzymaj osoby postronne z dala.

Co zrobić w przypadku rozlania paliwa?

Natychmiast wyłącz silnik i nie pal. Zabezpiecz rozlane paliwo piaskiem. Jeśli paliwo dostało się na ubranie, przebierz się. Wytrzyj wszelkie ślady paliwa przed ponownym uruchomieniem.

INSTRUKCJA OBSŁUGI BELLE PCX 20A Lescha

My, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, Wielka Brytania, niniejszym poświadczamy, iż produkt opisany w tym świadectwie został zakupiony od autoryzowanej Belle Group w UE i jest zgodny z następującymi dyrektywami EU: 2006/42/EY (Niniejsza dyrektywa zastępuje dyrektywę 98/37/EC), Dyrektywą zgodności elektromagnetycznej 2004/108/CE (z poprawkami wniesionymi przez 89/336/EEC, 92/31/EEC & 93/68 EEC). Utylizacja sprzętu elektrycznego i elektronicznego 2002/96/CE, dyrektywą w sprawie niskich napięć 2006/95/CE, BS EN ISO 12100-1:2003 Bezpieczeństwo maszyn i związane normy harmonizacyjne, tam gdzie to ma zastosowanie. Poziom hałasu jest zgodny z Dyrektywą 2000/14/EC Zalącznik VI, organizacja zawiadamiana (odnośnie zgodności) to AV Technology Limited, AVTECH house, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, Wielka Brytania.

Informacje Techniczne dotyczące poziomu hałasu są przechowywane w Belle Group – adres powyżej.

PRODUKTTYP......

TIPO PRODOTTO......

PRODUKTTYP......

MODELL......

MODELLO......

MODELL......

SERIENNR......

SERIE N°......

SERIE NR.

Dyrektor Zarządzający – w imieniu BELLE GROUP (SHEEN) UK

Miejsce deklaracji - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Erklärungsdatum

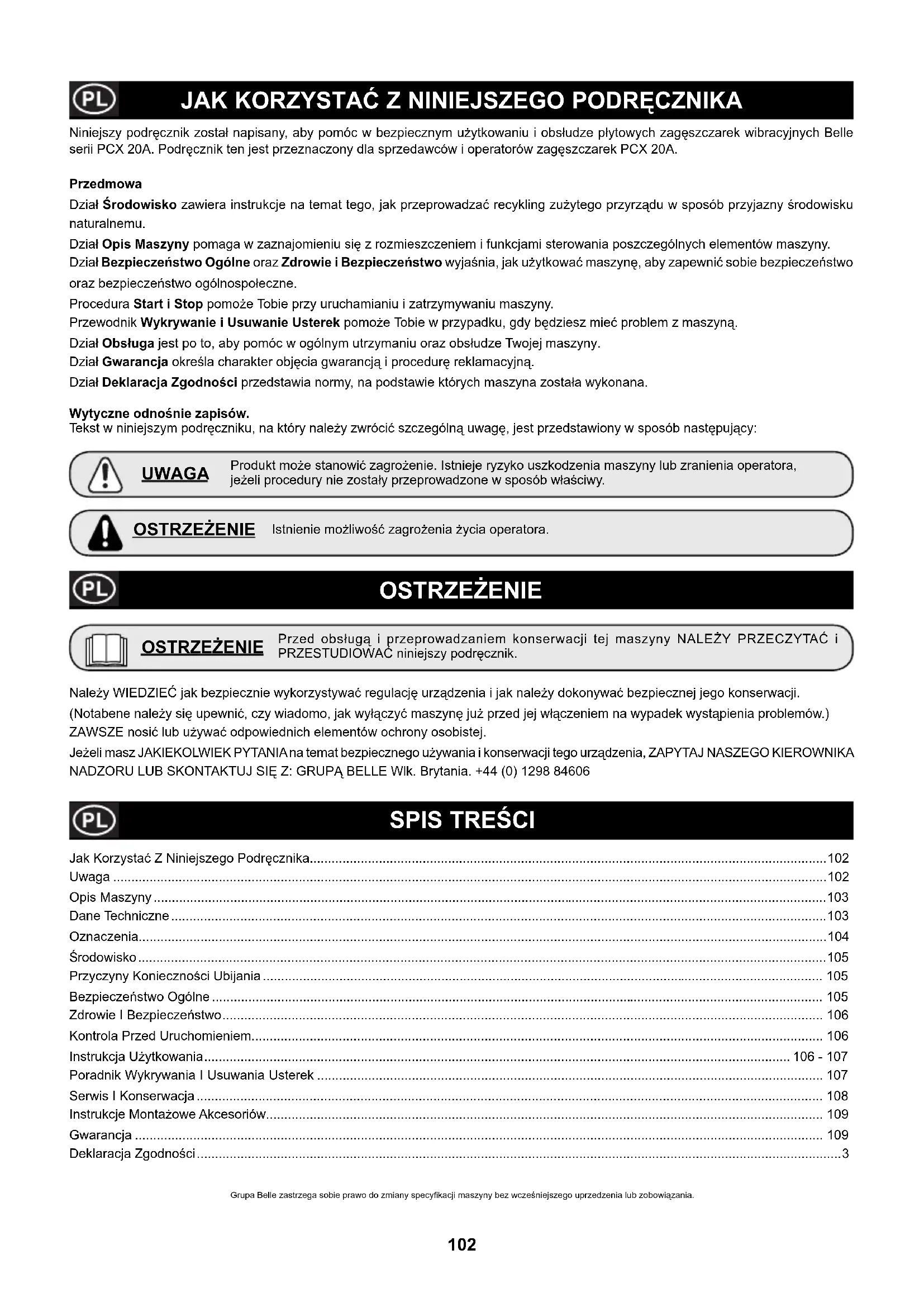

Niniejszy podręcznik został napisany, aby pomóc w bezpiecznym użytkowaniu i obsłudze płytowych zagęszczarek wibracyjnych Belle serii PCX 20A. Podręcznik ten jest przeznaczony dla sprzedawców i operatorów zagęszczarek PCX 20A.

Przedmowa

Dział Środowisko zawiera instrukcje na temat tego, jak przeprowadzać recykling zużytego przyrządu w sposób przyjazny środowisku naturalnemu.

Dział Opis Maszyny pomaga w zaznajomieniu się z rozmieszczeniem i funkcjami sterowania poszczególnych elementów maszyny.

Dział Bezpieczeństwo Ogólne oraz Zdrowie i Bezpieczeństwo wyjaśnia, jak użytkować maszynę, aby zapewnić sobie bezpieczeństwo oraz bezpieczeństwo ogólnospołeczne.

Procedura Start i Stop pomoże Tobie przy uruchamianiu i zatrzymywaniu maszyny.

Przewodnik Wykrywanie i Usuwanie Usterek pomoże Tobie w przypadku, gdy będziesz mieć problem z maszyną.

Dział Obsługa jest po to, aby pomóc w ogólnym utrzymaniu oraz obsłudze Twojej maszyny.

Dział Gwarancja określa charakter objęcia gwarancją i procedurę reklamacyjną.

Dział Deklaracja Zgodności przedstawia normy, na podstawie których maszyna została wykonana.

Wytyczne odnośnie zapisów.

Tekst w niniejszym podręczniku, na który należy zwrócić szczególną uwagę, jest przedstawiony w sposób następujący:

UWAGA

Produkt może stanowić zagrożenie. Istnieje ryzyko uszkodzenia maszyny lub zranienia operatora, jeżeli procedury nie zostały przeprowadzone w sposób właściwy.

OSTRZEŻENIE

Istnienie możliwość zagrożenia życia operatora.

OSTRZEŻENIE

OSTRZEŻENIE

Przed obsługą i przeprowadzaniem konserwacji tej maszyny NALEŻY PRZECZYTAĆ i PRZESTUDIOWAĆ niniejszy podręcznik.

Należy WIEDZIEĆ jak bezpiecznie wykorzystywać regulację urządzenia i jak należy dokonywać bezpiecznej jego konserwacji.

(Notabene należy się upewnić, czy wiadomo, jak wyłączyć maszynę już przed jej włączeniem na wypadek wystąpienia problemów.) ZAWSZE nosić lub używać odpowiednich elementów ochrony osobistej.

Jeżeli masz JAKIEKOLWIEK PYTANIA na temat bezpiecznego używania i konserwacji tego urządzenia, ZAPYTAJ NASZEGO KIEROWNIKA NADZORU LUB SKONTAKTUJ SIĘ Z: GRUPĄ BELLE Wlk. Brytania. [phone]

SPIS TREŚCI

Jak Korzystać Z Niniejszego Podręcznika....102

Uwaga 102

Opis Maszyny 103

Dane Techniczne 103

Oznaczenia....104

Środowisko....105

Przyczyny Konieczności Ubijania 105

Bezpieczeństwo Ogólne 105

Zdrowie I Bezpieczeństwo....106

Kontrola Przed Uruchomieniem....106

Instrukcja Użytkowania.... 106 - 107

Poradnik Wykrywania I Usuwania Usterek 107

Serwis I Konserwacja 108

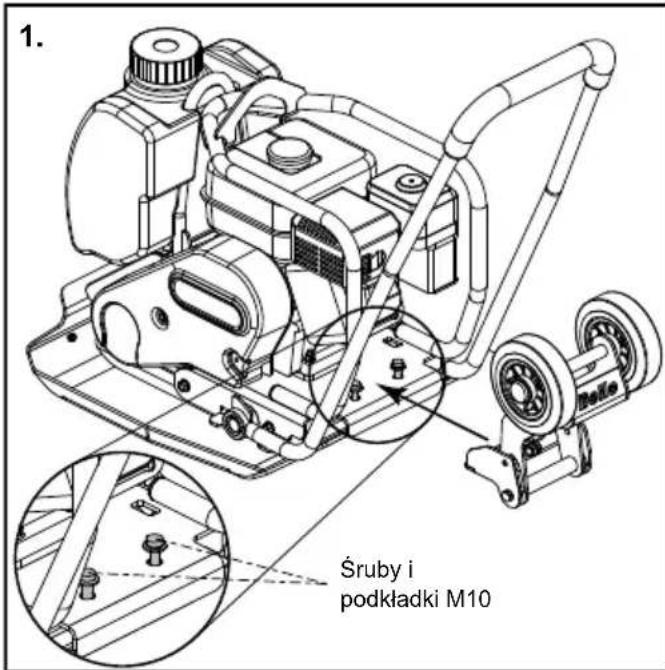

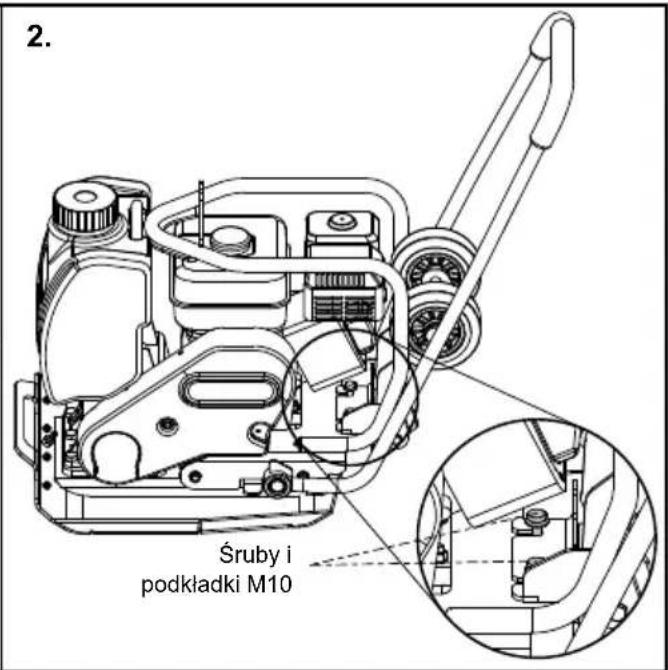

Instrukcje Montażowe Akcesoriów.... 109

Gwarancja 109

Deklaracja Zgodności....3

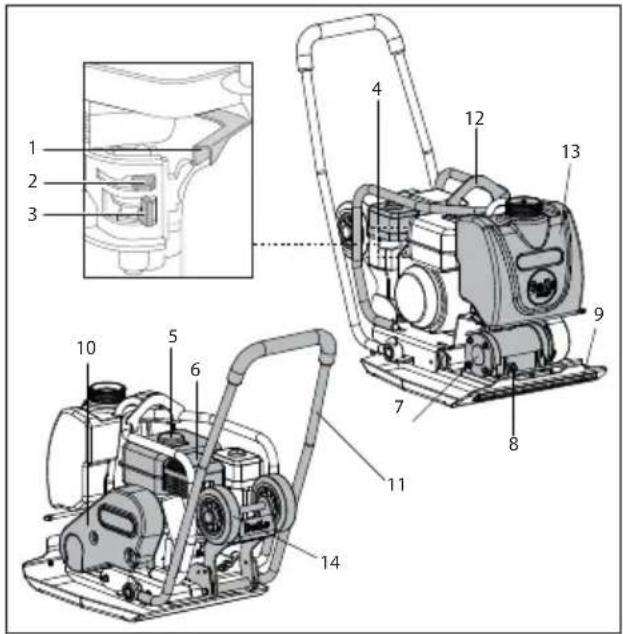

Opis Maszyny

1. Dźwignia przepustnicy,
2. Dźwignia ssania,
3. Zawór paliwa,
4. Obudowa Filtra Powietrza,
5. Zbiornik paliwa,
6. Wydech,
7. Wibrator,
8. Kontrolka poziomu oleju wibratora,
9. Punkt mocowania systemu spryskiwania,
10. Ośłona pasków wibratora,
11. Rączka kontrolna,
12. Punkt uchwytu,
13. Zbiornik wody,
14. Kółka transportowe

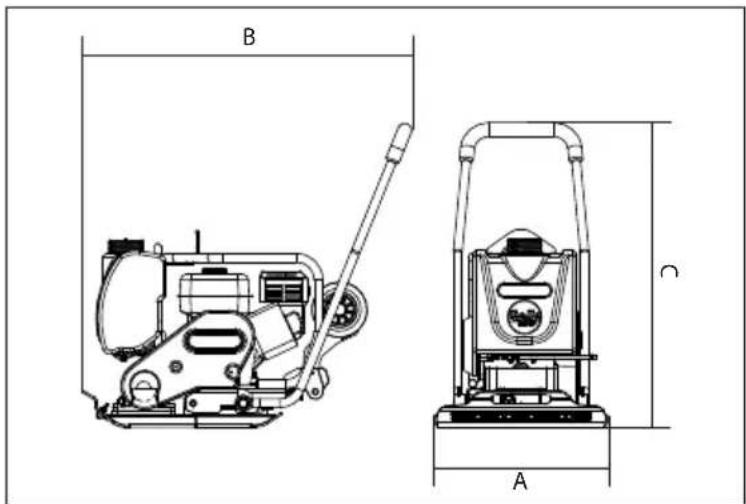

Dane Techniczne

PL

Model PCX 20A
A - szerokość (mm) 500
B - długość robocza (mm) 9400
C - wysokość robocza (mm) 880
długość po złożeniu rączki (mm)	1100
wysokość po złożeniu rączki (mm)	625
Silnik	Honda
Moc silnika (KM/kW) 4.0/3.0 @ 3600rpm
* Waga (kg) 75
Siła wymuszająca (kN) 11
Siła wymuszająca (Hz)	101
Prędkość przesuwu (m/min)	16.3
Siła zagęszczania (kg/m2)	420
** Wibracja trójosiowa (m/sec2)	13.7
Maksymalny czas pracy (H)	16
Ciśnienie akustyczne (dB(A))	105

* Podana waga obejmuje zbiornik wody i kółka transportowe (punkty 13 i 14 opisu urządzenia)
**norma według EN500-4.

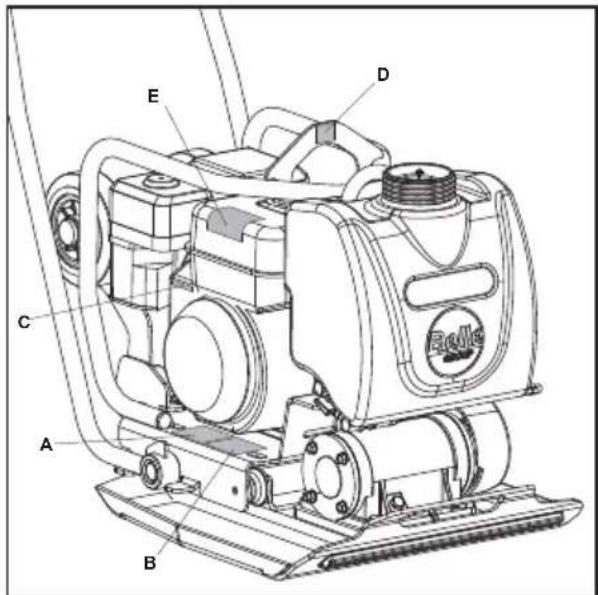

B C A

A. Oznaczenie dotyczące bezpieczeństwa
B. Oznaczenie poziomu hałasu
C. Oznaczenie obrotów silnika
D Oznaczenie podnoszenia
E. Ostrzeżenie przed gorącem silnika

A - Oznaczenie dotyczące bezpieczeństwa (część nr. 19.0.373)

Proszę przeczytać podręcznik obstugi

Noś obuwie ochronne

Noś nauszniki ochronne

Noś gogle ochronne

B - Oznaczenie poziomu hałasu (800-99942)

Poziom hałasu generowanego przez urządzenie podczas pracy wynosi 105 dB(A).

C - Oznaczenie obrotów silnika

Położenie szybkich obrotów silnika

Położenie wolnych obrotów silnika

D - Oznaczenie podnoszenia

Punkt podnoszenia

E - Ostrzeżenie przed gorącem silnika

Paliwo jest bardzo łatwopalne. Zatrzymaj silnik i poczekaj, aż ostygnie, zanim rozpoczniesz uzupełnianie paliwa.

Silnik wydziela toksyczny tlenek węgla. Nie trzymaj pracującego silnika w zamkniętych pomieszczeniach.

Proszę przeczytać podręcznik obsługi

Środowisko

Bezpieczne usuwanie odpadów.

Instrukcje ochrony środowiska naturalnego. Maszyna zawiera materiały wartościowe. Zużytą aparaturę i akcesoria umieszczaj w odpowiednich urządzeniach do recyklingu.

Element maszyny Materiał
Rączka operatora Stal
Płyta zagęszczarki Stal
Rama i płyta zagęszczarki Stal
Silnik	Aluminium
Osłona silnika i zbiornik paliwa P	astik
Amortyzatory Guma
Części pozostałe	Stal i

Przyczyny Konieczności Ubijania

Grunt, który został naruszony lub na nowo wypełniony, naniesiona została nowa dolna warstwa nośna lub nawierzchnia bitumiczna, będzie posiadał puste przestrzenie lub dziury powietrzne, które, jeżeli nie zostaną ubite, będą prowadzić do pojawiania się jednego lub wielu problemów.

1. Ponieważ ruch przechodzi przez powierzchnię o obszarach nieubitych, materiał jest ściśnięty. Prowadzi to do zapadania się górnej powierzchni, gdyż materiał wypełnia luki.
2. Podobna sytuacja ma miejsce przy obciążeniach statycznych na nieubitym podłożu. Obciążenie (np. budynek) będzie się zapadać.
3. Materiały z pustymi lukami są bardziej wrażliwe na przesączanie woda, co prowadzi do erozji. Pochłanianie wody może także powodować rozszerzanie się gruntu podczas niskich temperatur i jego kurczenie podczas krótkich okresów suszy. Rozszerzalność i kurczliwość są głównymi przyczynami niszczenia fundamentów budynków i prowadzą zwykle do tego, że konstrukcje ich muszą zostać podparte.

Ubijanie zwiększa gęstość materiału i tym samym zwiększa jej zdolność przenoszenia obciążeń. Zmniejsza puste przestrzenie i tym samym zmniejsza ryzyko zapadania się, rozszerzania i kurczenia się na skutek przenikania wody.

Bezpieczeństwo Ogólne

Dla bezpieczeństwa własnego oraz bezpieczeństwa wszystkich przebywających wokół należy przeczytać i upewnić się, czy się rozumie, następujące informacje nt. bezpieczeństwa.

Operator jest odpowiedzialny za to, aby upewnił się, że w pełni rozumie, jak bezpiecznie obsługiwać urządzenie.

W przypadkach niepewności co do bezpiecznego i właściwego użytkowania zagęszczarki wibracyjnej skonsultuj się ze swym kierownikiem nadzoru lub przedstawicielem Grupy Belle.

UWAGA

Niewłaściwa konserwacja może być niebezpieczna. Przed rozpoczęciem przeprowadzania wszelkich prac konserwacyjnych, serwisowania lub napraw należy przeczytać i zrozumieć niniejszy dział.

• Urządzenie to jest ciężkie i nie może być podnoszone ręcznie w pojedynkę. Zatem, albo POPROS O POMOC albo użyj odpowiedniego sprzętu dźwigowego.
• Przed rozpoczęciem pracy należy ogrodzić miejsce przeprowadzania robót i utrzymywać współpracowników oraz osoby nieupoważnione w bezpiecznej od maszyny odległości.
• Należy nosić Sprzęt Ochrony Osobistej (SÓO) w każdym miejscu, gdzie sprzęt ten jest przewidziany do użytku (patrz Zdrowie i Bezpieczeństwo).
• Upewnij się, czy potrafisz bezpiecznie wyłączyć urządzenie przed tym, jak dokonasz jej włączenia, na wypadek powstania problemów.
• Zawsze wyłączaj silnik urządzenia przed jego obsługą techniczną.
• Podczas użytkowania silnik staje się bardzo gorący, zatem pozwól, aby silnik się ochłodził zanim zaczniesz go dotykać. Nigdy nie pozostawiaj silnika w ruchu bez jego dozoru.
• Nigdy nie usuwaj, ani nie ruszaj jakichkolwiek osłon, w które wyposażona jest maszyna, one są tu dla Twojej ochrony.
• Zawsze sprawdzaj osłony pod względem ich stanu technicznego i bezpieczeństwa. Jeżeli jakakolwiek z nich jest uszkodzona lub nie ma jej w ogółe, NIE UŻYWAJ ZAGĘSZCZARKI dopóki osłona ta nie zostanie wymieniona lub naprawiona.
• Nie używaj maszyny, gdy jesteś chory, czujesz się zmęczony, lub też gdy jesteś pod wpływem alkoholu lub narkotyków.

UWAGA

Paliwo jest łatwopalne. Może spowodować obrażenia personelu lub uszkodzenia sprzętu. Zanim zaczniesz uzupełniać paliwo wyłącz silnik, zgaś wszelkie źródła otwartego ognia, nie pal tytoniu podczas uzupełniania paliwa w zbiorniku. Pamiętaj, aby zawsze wytrzeć rozlane paliwo

BEZPIECZEŃSTWO PALIWOWE

• Podczas tankowania wył ącz silnik i pozwól, aby się ochłodził.
• Podczas tankowania NIE pal tytoniu, ani nie zezwalaj na obecność nieosłoniętych płomieni w tej strefie.
• Każdy wyciek paliwa należy natychmiast zabezpieczyć przy użyciu piasku. Gdy wyciek nastąpi na Twoje ubranie, wymień je.
• Przechowuj paliwo w dopuszczonych, przeznaczonych do tego celu pojemnikach, z dala od źródeł ognia i zapłonu.

Niektóre drgania powstające na skutek pracy ubijania przenoszone są poprzez rękojeść na ręce operatora maszyny. Zagęszczarka płytowa Grupy Belle została specjalnie zaprojektowana, aby zmniejszyć poziom drgań przenoszonych na ręce/ramiona. Odnieś się do wymagań i danych technicznych, aby poznać poziomy drgań i czasy użytkowania maszyny (zalecany maksymalny, dzienny czas narażenia na działanie drgań). NIE przekraczaj maksymalnych czasów użytkowania maszyny.

SOO (SPRZET OCHRONY OSOBISTEJ)

Należy nosić odpowiedni SOO podczas użytkowania urządzenia, np. Okulary Ochronne, Rękawice Ochronne, Nauszniki, Maski Przeciwpyłowe oraz Buty z ochraniaczami palców u nóg Noś zawsze ubranie odpowiednie do pracy jaką wykonujesz. Związ z tyłu długie włosy oraz usuń biżuterię, która może dostać się w kontakt z poruszającymi się częściami urządzenia.

PYL

Proces ubijania może tworzyć pył, który może okazać się grożny dla zdrowia. Zawsze noś maskę ochronną odpowiednią do rodzaju tworzonego pyłu.

PALIWO

Zapobiegaj dostawaniu się paliwa do przewodu pokarmowego i nie wdychaj oparów paliwa, a także unikaj kontaktu ze skórą. Natychmiast wycieraj wszelkie rozpryski paliwa. Jeśli paliwo dostalo się do oczu przepłucz je obfitą ilością wody i zasięgnij jak najszybciej porady medycznej.

WYDZIELINY SPALIN

Nie używaj zagęszczarki wewnątrz budynków, ani w pomieszczeniach zamkniętych; upewnij się, czy obszar roboczy jest odpowiednio wentylowany.

OSTRZEŻENIE

Wydzieliny spalin tworzone przez to urządzenie są wysoce toksyczne i mogą śmiertelne!!!

Kontrola Przed Uruchomieniem

Kontrola przed uruchomieniem.

Należy przeprowadzić następującą Kontrolę przed Uruchomieniem maszyny przed rozpoczęciem każdej sesji roboczej lub po każdych czterech godzinach pracy, w zależności od tego co wystąpi pierwsze. W tym celu prosimy się odnieść do działu obsługi celem uzyskania szczegółowych wskazówek. Jeżeli zostanie wykryte jakiekolwiek uszkodzenie to maszyna nie może być używana zanim usterka ta nie zostanie usunięta.

1. Sprawdź gruntownie maszynę pod kątem występowania oznak uszkodzeń.
2. Sprawdź, czy wszystkie elementy składowe są zamontowane i zabezpieczone.
3. Szczególną uwagę zwrócić na osłone bezpieczeństwa pasa napędowego założoną pomiędzy silnikiem i jednostką wibracyjną.
4. Sprawdź poziom oleju w silniku i w razie konieczności dopełnij.
5. Sprawdź poziom paliwa w silniku i w razie konieczności dopełnij. Sprawdź układ pod kątem wycieku paliwa i oleju.

Instrukcja Użytkowania

- Przemieszczanie zagęszczarki na miejsce pracy.

Gdy konieczne jest stosowanie urządzeń dźwignicowych do przemieszczenia zagęszczarki, upewnij się, że stosowany sprzęt posiada odpowiednie do ciężarku PCX 20A Ograniczenie Obciążenia Roboczego (zobacz tabelę wymagań technicznych w niniejszej instrukcji lub tabliczkę znamionową urządzenia). Odpowiednie łańcuchy lub zawiesia mocuj WYŁĄCZNIE do punktów podnoszenia na górze zagęszczarki.

NIGDY nie pozostawiaj włączonego silnika podczas transportowania PCX 20A, nawet, jeżeli ma być to krótki dystans.

- Po przeprowadzeniu kontroli wymienionych w dziale „Kontrola Przed Uruchomieniem” możesz uruchomić silnik. Zagęszczarki Grupy Belle serii PCX 20A są wyposażone w sprzęgło bezwładnościowe, co umożliwia silnikowi jego bieg w stanie jałowym bez napędzania wibratora. W momencie zwiększenia prędkości obrotowej silnika, nastąpi włączenie sprzęgła i przeniesienie napędu na wibrator. W celu uzyskania prawidłowej pracy prędkość silnika powinna być ustawiona na maksymalną.

Nastaw przepustnicę na maksimum i używaj uchwytu kontrolnego do sterowania lub obracania zagęszczarki.

Wibrator nie tylko wywołuje drgania płyty podstawowej, lecz także będzie powodował ruch zagęszczarki do przodu. Podczas normalnej pracy nie powinieneś pchać zagęszczarki PCX 20A, lecz pozwolić jej przesuwać się samodzielnie. Prędkość ruchu do przodu zależy od stanu ubijanej powierzchni. Gdy powierzchnia ubijana znajduje się na stokach, należy zwrócić szczególną uwagę na kontrolę kierunku ruchu PCX 20A. Jeżeli zachodzi taka potrzeba, używaj liny zamocowanej do zagęszczarki za dolny punkt na ramie nośnej, aby umożliwiać pomocnikowi przejęcie ciężaru PCX 20A. Zawsze pracuj zagęszczarką w kierunku z góry na dół a nie w poprzek.

Pracuj zagęszczarką na powierzchni w sposób zorganizowany, dopóki nie zostanie uzyskane wymagane ubicie nawierzchni.

W miejscach, w których istnieje wiele warstw przeznaczonych do ubicia jedna na drugiej, ubijaj każdą z nich oddzielnie.

OSTRZEŻENIE

Przed obsługą i przeprowadzaniem konserwacji tej maszyny NALEŻY PRZECZYTAĆ i PRZESTUDIOWAĆ niniejszy podręcznik.

Silnik benzynowy Honda

1. Otwórz kurek paliwa przez przesunięcie dźwigni zamykania i otwierania dopływu paliwa całkowicie do prawej strony.
2. Gdy uruchamiasz zimny silnik, ustaw zawór dławiący na ON przez przesunięcie dźwigni dławika całkowicie do lewej strony. Gdy silnik jest ponownie uruchamiany ze stanu nagrzanego, manipulacja zaworem dławiącym zazwyczaj nie jest wymagana, chociaż jednak, jeżeli silnik oziębił się do pewnego stopnia, częściowe użycie dławika może okazać się konieczne.
3. Przekręć przełącznik ON/OFF na silniku zgodnie z ruchem wskazówek zegara do pozycji „I”.
4. Ustaw przepustnicę w pozycji neutralnej przez przesunięcie dźwigni przepustnicy całkowicie w prawo. Nie uruchamiaj silnika na pełnej przepustnicy, gdyż zagęszczarka zacznie pracować od razu w momencie uruchomienia silnika.

5. Trzymając uchwyt stały rękojeści regulacyjnej jedną ręką, złap uchwyt linki startera drugą ręką. Wyciągnij starter, aż poczujesz opór silnika, po czym zwolnij linkę, tak aby zwinęła się powoli. Nie puszczaj jej nagle, tak że rękojeść uderza o obudowę silnika.

6. Uważając, aby nie wyciągać linki startera całkowicie (do oporu), ciągnij energicznie jej uchwyt.

7. Powtarzaj te czynności, dopóki silnik nie zapali.

8. Gdy silnik zapala stopniowo, ustaw dź wignię dławika w pozycji OFF przez przesunięcie jej w prawo.

9. Gdy silnik po kilku próbach nadal odmawia odpalenia, postępuj zgodnie z informacjami dotyczącymi wykrywania usterek w Poradniku Wykrywania i Usuwania Usterek.

10. W celu zatrzymania silnika ustaw przepustnicę w pozycji neutralnej i przekręć przełącznik ON/OFF na silniku do pozycji „0” przeciwnie do ruchu wskazówek zegara.

11. Zakręć zawór paliwa.

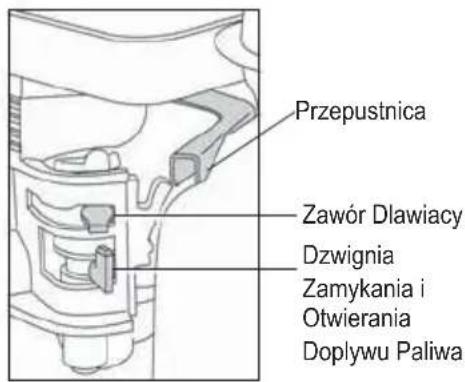

Przepustnica Zawór Dlawiacy Dzwignia Zamykania i Otwierania Dopływu Paliwa

Poradnik Wykrywania I Usuwania Usterek

Problem	Przyczyna	Środek zaradczy
Silnik nie uruchamia się Brak paliwa Otwórz zawór paliwa
		Napełnij zbiornik paliwa
Silnik zimny Zamknij dławikwyciągnij starter aż silnik zapali.wyciągnij starter 5 razy i następnie powtórz procedurę		Włącz silnik
		Zużyte świece zapłonowe
		Silnik zalany
		Hatz, przesuń regulację prędkości do pozycji stop,zapłonu
Silnik nadal się nie uruchamiaUrządzenie nie wibrujeUszkodzenie napęduUszkodzony wibrator	Uszkodzenie Główne	Skontaktuj się Dealerem lub Grupa Belle
	Silnik pracuje zbyt wolno	Ustaw regulator prędkości silnika na szybciej
	Zbyt duży luz pasa napędowego	Wyreguluj naprężenie pasa
	Zapchany filtr powietrza	Wyczyść lub wymień filtr powietrza
	Skontaktuj się Dealerem lub Grupa Belle
	Skontaktuj si	ę Dealerem lub Grupa Belle
Asfalt przykleja się do płyty.	Brak smarowania	Użyj układu spryskiwania wodą
Uszkodzenia układanej kostki brukowejDual Force	Płyta w bezpośrednim kontakcie z materiałem	Użyj nakładki do układania kostki.
	Standardowa wkładka używa na płycie	Zamontuj właściwą nakładkę do płyty Dual Force
Powierzchnia bitumiczna łuszczy się (laminuje się)	Nadmierne ubijania	Usuń
Mała prędkość jazdy (płyta zapada się)	Zbyt duża grubość warstwy	Usuń nieco materiału
	Zbyt duża lub zbyt mała zawartość wilgoci	Usuń materiał i dostosuj

KONSERWACJA

Jednokierunkowe zagęszczarki Grupy Belle, serii 'PCX 20A' są zaprojektowane, aby zapewnić przez wiele lat bezawaryjną pracę. Ważnym jednak jest, aby maszyna była regularnie konserwowana oraz sprawdzana.

Zaleca się, aby wszystkie ważniejsze prace konserwacyjne i naprawy były przeprowadzane przez autoryzowanego dealera Grupy Belle. Zawsze stosuj oryginalne części zamienne Grupy Belle; używanie nieautentycznych części może doprowadzić do unieważnienia Twojej gwarancji. Przed dokonaniem jakiejkołwiek konserwacji maszyny wyłącz silnik. Podczas pracy z maszyną napędzaną silnikiem benzynowym rozłącz przewód wysokiego napięcia od korpusu świecy zapłonowej. Podczas pracy z maszyną napędzaną silnikiem Diesla zapewnij, aby przełącznik zatrzymania znajdował się w pozycji stop. Zawsze ustawiaj maszynę na poziomym podłożu dla zapewnienia prawidłowego odczytu poziomów płynu. Stosuj tylko zalecane oleje (patrz tabela).

Praca Okresowa

Gdy ubijarka jest używana po raz pierwszy, olej silnikowy musi być wymieniany po pierwszym uruchomieniu w regularnych odstępach czasu (w celu uzyskania szczegółów: patrz instrukcja silnika). Olej w obudowie wału wibratora musi zostać wymieniony po pierwszych 100 godzinach pracy, później po każdych 500 godzinach pracy. W celu uzyskania szczegółów dotyczących wymiany oleju w obudowie wału wibratora patrz 'Urządzenie Wibracyjne'.

Napięcie pasa należy sprawdzać po 4 godzinach pracy.

Konserwacja bieżąca Po 4 godz. po miesiącu / Co 3 miesiącu 6 miesięcy pracy 20 godz. pracy 20 godz. pracy 20 godz. pracy
Olej silnikowy	Sprawdź poziom	√
	Wymień		√		√
Filtr Powietrza	Sprawdź stan		√		√
	Wyczyść / Wymień			√
Świeca zapłonowa	Sprawdź / Wyczyść				√
Pasek Klinowy	Sprawdź naprężenie	√	√	√

Olej / paliwo – typ i jakość, świeca zapłonowa

	Olej	Pojemność (Litre)	Paliwo	Pojemność zbiornika	Świeca zapłonowa	Elektroda (mm)
Benzynowy Honda GX120	S.A.E. 10W 30	0.6 l	benzyna bezołowiowa	2.5 l	BM6ES lub BPR6ES	0.7 - 0.8
Wibrator	Turbinowy 32	0.22 l	N/A	N/A	N/A	N/A

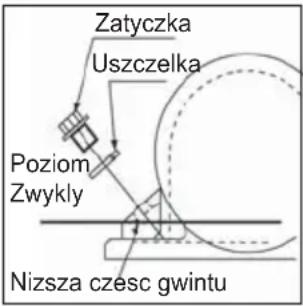

Zatyczka Uszczelka Poziom Zwykly Nizsza czesc gwintu

Wibrator

Jeżeli zachodzi taka potrzeba, uzupełniaj poziom oleju w wibratorze olejem podanym w tabeli poniżej, poniższy rysunek obrazuje procedurę sprawdzenia i uzupełnienia poziomu oleju.

1. Śruby i podkładki M10

2. Śruby i podkładki M10

1. Wykręć dwie śruby M10 na 15mm, następnie unieś podkładki M10 płaską i sprężystą do łebka śruby (patrz rysunek 1)
2. Wycentruj otwór w zestawie transportowym ze śrubami M10
3. Wsuń zestaw transportowy na miejsce. Uważaj, aby śruby wepchnąć tak głęboko by dotykały dolnej części otworu i nie mogły być
4. wepchnięte głębiej.
5. Opuść podkładki M10 płaską i sprężystą, aby osiadły na zestawie transportowym. Teraz powinny być widoczne dla użytkownika maszyny. Dokręć śruby M10 kluczem dynamometrycznym do wartości 55Nm.

Gwarancja

Nowa zagęszczarka serii PCX 20A wyprodukowana przez Grupę Belle jest objęta gwarancją dla pierwotnego nabywcy przez okres jednego roku (12 miesięcy) od pierwotnej daty zakupu. Gwarancja Grupy Belle obejmuje błędy w konstrukcji, materiałach i jakości wykonania.

Następujące elementy nie są objęte gwarancją Grupy Belle:

1. Uszkodzenia spowodowane niewłaściwym użytkowaniem, zrzuceniem lub temu podobnym uszkodzeniem wywołanym lub będącym wynikiem nie zastosowania się do wskazanej kolejności założenia, zasady działania lub instrukcji konserwacji przez u żytkownika.
2. Zmiany przyłączenia i naprawy wykonane przez osoby spoza Grupy Belle lub osoby inne niż jej uznani przedstawiciele handlowi.
3. Koszt transportu i przesyłek do i od Grupy Belle lub jej uznanych przedstawicieli handlowych celem naprawy bądź oceny technicznej jakichkolwiek z maszyn, niebędących podstawą do roszczenia gwarancyjnego.
4. Koszty materiałowo-robocze odnawiania, naprawy i wymiany elementów składowych w związku z ich zwykłym zużyciem.

Następujące elementy składowe nie są objęte gwarancją:

• pasy napędowe,
• fi ltry powietrza silnika,
• silnikowe świece zapłonowe.

Grupa Belle i/lub jej uznani przedstawicie handlowi, dyrektorzy, pracownicy lub firmy ubezpieczeniowe nie ponoszą odpowiedzialności za następstwa lub inne uszkodzenia, straty i wydatki powstałe w związku lub będące skutkiem niemożności użytkowania maszyny w określonym przez siebie celu.

Roszczenia Gwarancyjne.

Wszelkie roszczenia wynikające z gwarancji należy najpierw kierować do Działu Obsługi Gwarancji firmy Grupa Belle telefonicznie, poprzez faks, pocztą elektroniczną lub też pisemnie.

Adres, na jaki należy kierować roszczenia gwarancyjne:

Belle Poland Sp. z o.o. ul. Mszczonowska 36 96-200 Rawa Mazowiecka POLSKA

tel.: [phone]; 92 fax: [phone] [e-mail]

Avéti apsauginę avalynę

Ul. Mszczonowska 36, Polska

Tel: [phone]

Fax: [phone]
