Produkttyp	Rüttelplatte
Marke	Lescha
Modell	BELLE PCX 20A
Abmessungen (L x B x H) im Betrieb	940 x 500 x 880 mm
Abmessungen (L x B x H) bei Lagerung	110 x 500 x 625 mm
Gewicht (mit Bewässerungsset und Rädern)	75 kg
Motor	Honda GX120, 4,0 PS / 3,0 kW bei 3600 U/min
Kraftstoffart	Bleifreies Benzin
Kraftstofftankkapazität	2,5 L
Motoröl	SAE 30 (0,6 L)
Vibratoröl	Turbinenöl 32 (0,22 L)
Zündkerze	BM6ES oder BPR6ES (Elektrodenabstand 0,7-0,8 mm)
Vibrationskraft	11 kN
Frequenz	101 Hz
Maximale Arbeitsgeschwindigkeit	16,3 m/min
Verdichtungskraft	420 kg/m²
Geräuschpegel	107 dB(A)
Maximale tägliche Nutzungsdauer	16 min
Fahrtrichtung	Unidirektional
Getriebe	Keilriemen und Fliehkraftkupplung
Bodenplatte	Stahl
Integriertes Bewässerungsset	Ja (Wassertank)
Transporträder	Inklusive
Garantie	12 Monate

Häufig gestellte Fragen - BELLE PCX 20A Lescha

Wie starte ich die Rüttelplatte BELLE PCX 20A?

Öffnen Sie den Kraftstoffhahn, stellen Sie den Choke ein, wenn der Motor kalt ist, drehen Sie den Ein-/Ausschalter auf „I“, stellen Sie den Gashebel auf Leerlauf und ziehen Sie dann kräftig am Seilzugstarter. Sobald der Motor läuft, schalten Sie den Choke aus und erhöhen Sie die Drehzahl.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie, ob Kraftstoff vorhanden ist, der Hahn geöffnet ist und die Zündung eingeschaltet ist. Wenn die Zündkerze verschmutzt ist, reinigen Sie sie und stellen Sie den Elektrodenabstand ein. Bei Kälte verwenden Sie den Choke. Wenn der Motor abgesoffen ist, öffnen Sie den Gashebel vollständig und ziehen Sie den Starter.

Welches Öl für Motor und Vibrator verwenden?

Verwenden Sie für den Honda GX120 Motor SAE 30 Öl (0,6 L). Für den Vibrator verwenden Sie Turbinenöl 32 (0,22 L). Überprüfen Sie regelmäßig die Füllstände.

Wie hoch ist die maximale tägliche Nutzungsdauer?

Die empfohlene maximale tägliche Expositionsdauer beträgt aufgrund der Vibrationen 16 Minuten. Überschreiten Sie diese Grenze nicht, um Gesundheitsrisiken zu vermeiden.

Wie transportiere ich die Rüttelplatte?

Verwenden Sie die mitgelieferten Transporträder. Zum Heben befestigen Sie die Gurte nur am Hebepunkt oberhalb der Maschine. Lassen Sie den Motor während des Transports niemals laufen.

Wie stelle ich die Riemenspannung ein?

Die Spannung des Antriebsriemens muss alle 4 Betriebsstunden überprüft werden. Wenn er locker ist, stellen Sie ihn gemäß den Anweisungen im Handbuch ein. Wenn der Riemen verschlissen ist, ersetzen Sie ihn durch ein Originalteil von Belle Group.

Warum vibriert die Platte nicht?

Dies kann an einem lockeren Riemen, einem verstopften Luftfilter, einem Antriebsausfall oder einem Vibratorausfall liegen. Überprüfen Sie zuerst die Riemenspannung und die Motordrehzahleinstellung (muss schnell sein). Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Wie reinige und warte ich den Luftfilter?

Überprüfen Sie den Luftfilter alle 50 Stunden oder alle 3 Monate. Reinigen oder ersetzen Sie ihn bei Bedarf. Ein verstopfter Filter kann die Leistung verringern und den Motor beschädigen.

Welche Sicherheitsvorkehrungen sind bei der Verwendung zu treffen?

Tragen Sie stets persönliche Schutzausrüstung: Schutzbrille, Handschuhe, Gehörschutz und Stahlkappenschuhe. Betreiben Sie die Maschine niemals in geschlossenen Räumen (Kohlenmonoxidrisiko). Kennzeichnen Sie den Arbeitsbereich und halten Sie Unbefugte fern.

Was tun bei Kraftstoffverschüttung?

Schalten Sie sofort den Motor aus und rauchen Sie nicht. Sichern Sie die Verschüttung mit Sand. Wenn Kraftstoff auf Ihre Kleidung gelangt ist, wechseln Sie diese. Wischen Sie alle Kraftstoffspuren ab, bevor Sie neu starten.

BEDIENUNGSANLEITUNG BELLE PCX 20A Lescha

Wir, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, bestätige hiermit, dass, wenn das Produkt innerhalb dieser Bescheinigung ist von einem gekauft zugelassen Belle Group-Händler innerhalb der EWG, so entspricht sie den folgenden EG-Richtlinien: 2006/42/CE (Diese Richtlinie ersetzt die Richtlinie

98/37/EG), elektromagnetische Kompatibilität Richtlinie 2004/108/EG (geändert durch 89/336/EWG, 92/31/EWG und 93/68 EWG). Die Elektro-und Elektronik-Altgeräte (WEEE) 2002/96/CE, der Niederspannungs-Richtlinie 2006/95/CE, BS EN ISO 12100-1:2003 Sicherheit von Maschinen und der damit verbundenen harmonisierten

Normen, sofern zutreffend. Geräuschemissionen entsprechen der Richtlinie 2000/14/EG Anhang VI, für Maschinen gemäß Artikel 12 der benannten Stelle ist AV Technology Limited, AVTECH House, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, GB.

Geräuschtechnische Dokumente stehen in unserer Zentrale unter obig angegebener Adresse zur Verfügung.

HERSTELLUNGSDATU......

DATA DI FABBRICAZIONE. TILLVERKNINGSDATUM.....

SCHALLLEISTUNGSPEGEL GEMESSEN /

LIVELLO POTENZA

LJUDSTYRKA

Generaldirektor – Im auftrag von BELLE GROUP (SHEEN) UK.

Erklärungsort - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Technische gegevens....47

Stickers....48

Milieu 49

Redenen om te verdichten 49

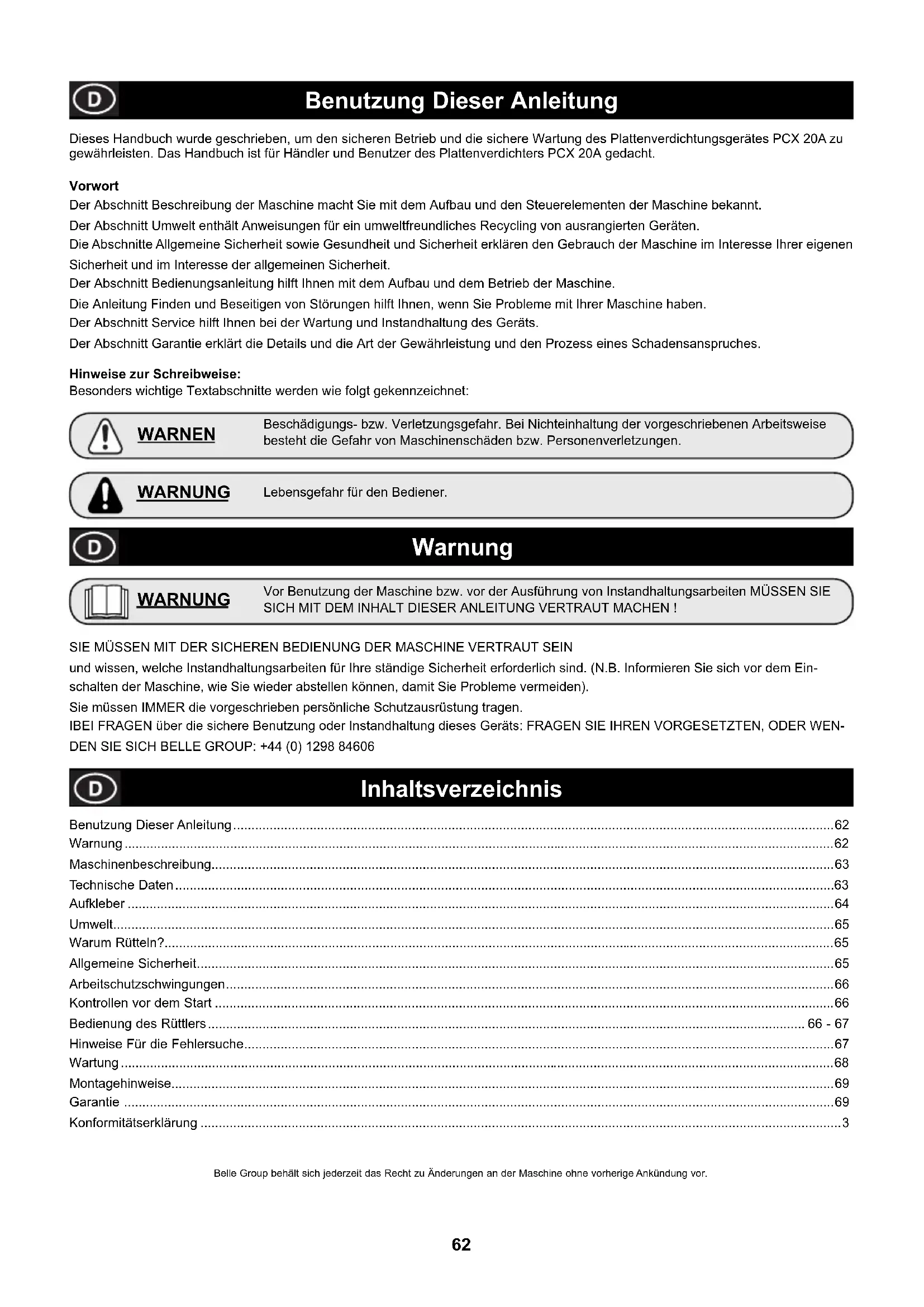

Dieses Handbuch wurde geschrieben, um den sicheren Betrieb und die sichere Wartung des Plattenverdichtungsgerätes PCX 20A zu gewährleisten. Das Handbuch ist für Händler und Benutzer des Plattenverdichters PCX 20A gedacht.

Vorwort

Der Abschnitt Beschreibung der Maschine macht Sie mit dem Aufbau und den Steuerelementen der Maschine bekannt.

Der Abschnitt Umwelt enthält Anweisungen für ein umweltfreundliches Recycling von ausrangierten Geräten.

Die Abschnitte Allgemeine Sicherheit sowie Gesundheit und Sicherheit erklären den Gebrauch der Maschine im Interesse Ihrer eigenen Sicherheit und im Interesse der allgemeinen Sicherheit.

Der Abschnitt Bedienungsanleitung hilft Ihnen mit dem Aufbau und dem Betrieb der Maschine.

Die Anleitung Finden und Beseitigen von Störungen hilft Ihnen, wenn Sie Probleme mit Ihrer Maschine haben.

Der Abschnitt Service hilft Ihnen bei der Wartung und Instandhaltung des Geräts.

Der Abschnitt Garantie erklärt die Details und die Art der Gewährleistung und den Prozess eines Schadensanspruches.

Hinweise zur Schreibweise:

Besonders wichtige Textabschnitte werden wie folgt gekennzeichnet:

WARNEN

Beschädigungs- bzw. Verletzungsgefahr. Bei Nichteinhaltung der vorgeschriebenen Arbeitsweise besteht die Gefahr von Maschinenschäden bzw. Personenverletzungen.

WARNUNG

Lebensgefahr für den Bediener.

Warnung

WARNUNG

Vor Benutzung der Maschine bzw. vor der Ausführung von Instandhaltungsarbeiten MÜSSEN SIE SICH MIT DEM INHALT DIESER ANLEITUNG VERTRAUT MACHEN!

SIE MÜSSEN MIT DER SICHEREN BEDIENUNG DER MASCHINE VERTRAUT SEIN

und wissen, welche Instandhaltungsarbeiten für Ihre ständige Sicherheit erforderlich sind. (N.B. Informieren Sie sich vor dem Einschalten der Maschine, wie Sie wieder abstellen können, damit Sie Probleme vermeiden).

Sie müssen IMMER die vorgeschrieben persönliche Schutzausrüstung tragen.

IBEI FRAGEN über die sichere Benutzung oder Instandhaltung dieses Geräts: FRAGEN SIE IHREN VORGESETZTEN, ODER WEN-DEN SIE SICH BELLE GROUP: [phone]

Inhaltsverzeichnis

Benutzung Dieser Anleitung....62

Warnung 62

Maschinenbeschreibung....63

Technische Daten....63

Aufkleber 64

Umwelt....65

Warum Rütteln?......65

Allgemeine Sicherheit....65

Arbeitschutzschwingungen....66

Kontrollen vor dem Start 66

Bedienung des Rüttlers 66 - 67

Hinweise Für die Fehlersuche....67

Wartung 68

Montagehinweise....69

Garantie 69

Konformitätserklärung ....3

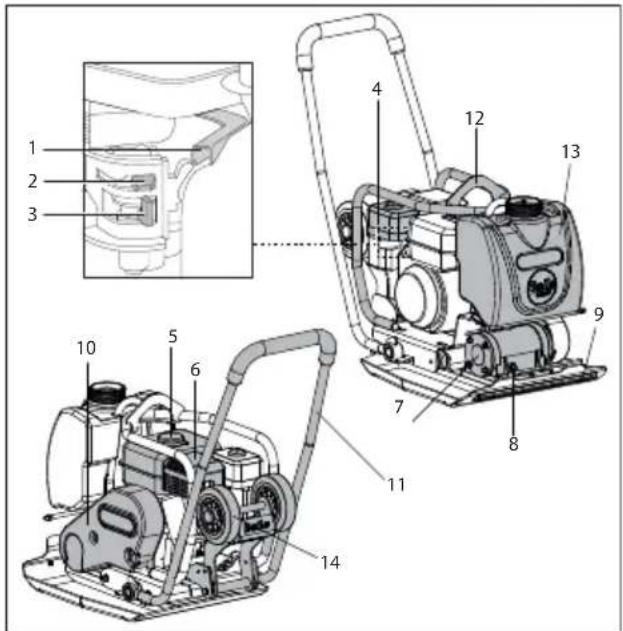

Beschreibung der Maschine

1. Gashebel,
2. Kaltstarthebel,
3. EIN/AUS-Hebel für Treibstoffzufuhr,
4. Luftfi Itergehäuse,
5. Treibstofftank,
6. Auspuff,
7. Rüttlerteil.,
8. Ölkontrollstecker des Vibrators,
9. Befestigungspunkt für die Wasser-Spray Leiste,
10. Riemenschutz,
11. Steuerungsgriff,
12. Rahmen zum anheben,
13. Wassertank,
14. Transportvorrichtung

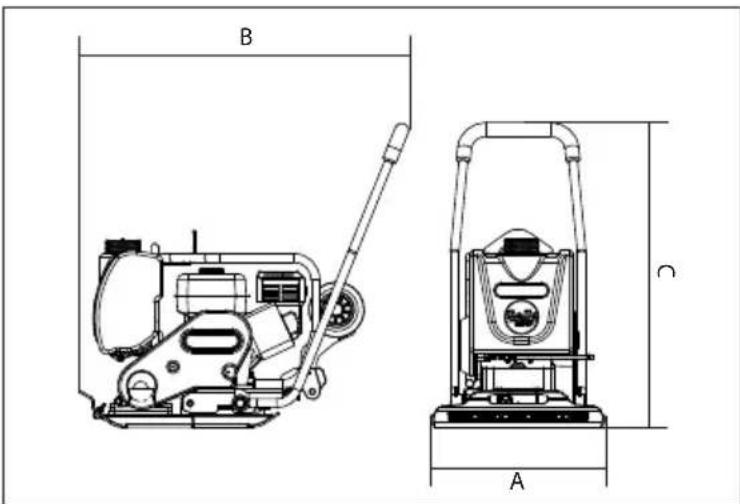

Technische Daten

Modell PCX 20A
A - Breite (mm) 500
B - Länge – Betrieb (mm) 9400
C - Höhe – Betrieb (mm) 880
Länge – Lagerung (mm) 1100
Höhe – Lagerung (mm) 625
Motor Modell Honda GX120
Motorstärke (PS/kW) 4.0/3.0 @ 3600rpm
* Gewicht (kg) 75
Vibrationskraft (kN) 11
Frequenz (Hz)	101
Maximale Fahrgeschwindigkeit (m/min)	16.3
Verdichtungskraft (kg/m2)	420
** Dreidimensionale Vibration (m/sec2)	13.7
Betriebszeit (Hrs)	16
Schalldruckpegel (dB(A))	105

* Gewicht beinhaltet den Wassertank und die Transportvorrichtung (Teilenummern 13 und 14 in der Teileliste)
** En500 Part 4 Unterer Füllstand.

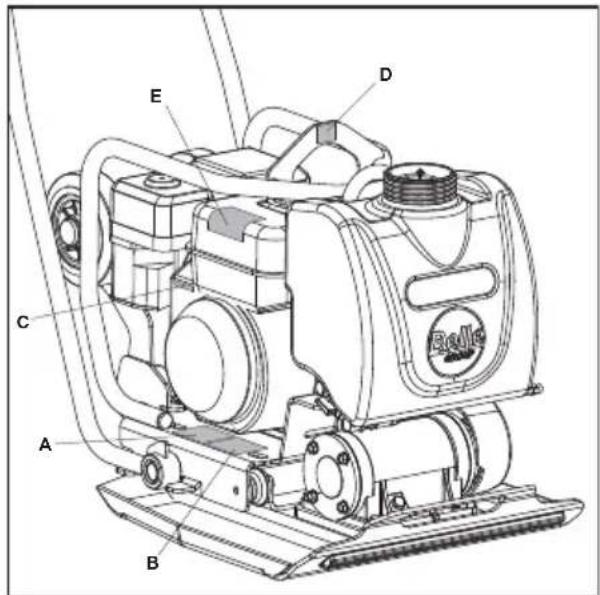

B C A

A. Sicherheitsaufkleber
B. Lärmaufkleber
C. Motordrehzahl-Aufkleber
D. Aufnahmepunkt-Aufkleber
E. Motorwarnaufkleber

A - Sicherheitsaufkleber (Teil Nr. 19.0.373)

Lesen Sie bitte die Gebrauchsan- weisung

Tragen Sie Schutzschuhe

Tragen Sie Gehörschutz

Tragen Sie Augenschutz

B - Lärmaufkleber (800-99942)

Der Lärmspiegel der Maschine während des Betriebs ist 105 dB(A)

C - Motordrehzahl-Aufkleber

Stellung schnelle Motorgeschwind- igkeit

Stellung niedrige Motorgeschwind- igkeit

D - Aufnahmepunkt-Aufkleber

Aufnahmepunkt

E - Motorwarnaufkleber

Benzin ist hochbrennbar. Schalten Sie den Motor aus und lassen Sie ihn abkühlen, bevor Sie Kraftstoff nachfüllen.

Der Motor emittiert toxisches Kohlenmonoxid. Lassen Sie den Motor nicht in einer geschlossenen Umgebung laufen.

Lesen Sie bitte die Gebrauchsanweisung des Motors.

Umwelt

Sichere Entsorgung.

Hinweise für den Umweltschutz. Ihre Maschine enthält wertvolle Werkstoffe. Übergeben Sie daher die Maschine nach Ende der Nutzdauer zur Entsorgung einem geeigneten Recycling-Betrieb.

Komponente	Material
Betriebshebel	Stahl
Grundplatte	Stahl
Exzentergewichte	Stahl
Gehäuse des Benzinmotors Aluminium
Motorabdeckungen	Synthetisches Material
Verschiedene Teile Stahl und Aluminium

Warum Rütteln?

Rückgefüllter Bodenaushub oder neu eingefüllter Boden, Packlagen und Decklagen haben kleine Hohl- oder Lufträume, die unterschiedliche Probleme verursachen können, wenn keine Verdichtung erfolgt.

1. Beim Befahren nicht verdichteter Oberflächen wird das Material komprimiert. Die Oberfläche sinkt dann unter Füllung der Hohlräume ein.
2. Eine ähnliche Situation tritt bei statischer Belastung von nicht verdichteten Flächen ein. Laste (z.B. Gebäude) sinken.
3. Material mit Hohlräumen ist wasserdurchlässiger, was zu Erosion führen kann. Wassereindringen kann auch zur Ausdehnung des Bodens bei Frost und zu Schrumpfung bei trockener Witterung führen. Ausdehnung und Schrumpfung ist eine der häufigsten Ursachen von Fundamentschäden und kann ein Absteifen notwendig machen.

Verdichten steigert die Dichte des Materials und verbessert demgemäß die Tragfähigkeit. Es Reduziert das Hohlraumvolumen und damit das Risiko einer Setzung, sowie von Ausdehnung und Schrumpfung durch Wassereindringen.

Allgemeine Sicherheit

Bitte lesen Sie im Interesse Ihrer persönlichen Sicherheit und im Interesse der Sicherheit anderer Personen in Ihrer Umgebung die nachfolgenden Sicherheitsinformationen sorgfältig durch und vergewissern Sie sich, dass Sie diese auch verstanden haben. Es liegt in der Verantwortung des Betreibers sicherzustellen, dass er/sie genau über den sicheren Betrieb dieses Gerätes Bescheid weiß. Wenn Sie nicht genau wissen, wie der Plattenverdichter PCX 20A sicher und korrekt betrieben wird, so wenden Sie sich bitte an Ihren Vorgesetzten oder die Belle Group.

WARNEN

Falsche Bedienung oder Instandhaltung ist gefährlich. Vor der Ausführung von Instandhaltungs und Reparaturarbeiten bitte unbedingt diesen Abschnitt lesen.

• Das Gerät ist schwer und sollte nicht von einer Person allein gehoben werden – OGANISIEREN SIE HILFE oder verwenden Sie ein passendes Hebegerät.
• Sperren Sie den Arbeitsbereich ab und sorgen Sie dafür, das unbeteiligte und unbefugte Personen den erforderlichen Sicherheitsabstand einhalten.
• Das Bedienungspersonal muss während des Betriebes des Geräts immer eine vollständige persönliche Schutzausrüstung (PSA) im Sinne des Arbeitsrechts tragen (s. auch Abschnitt Gesundheit und Sicherheit).
• Vergewissern Sie sich VOR dem Einschalten des Gerätes, wie dieses im Fall von Schwierigkeiten sicher ausgeschaltet werden kann.
• Schalten Sie vor dem Transport, vor einer Standortveränderung oder vor Wartungsarbeiten den Motor immer AUS.
• Während des Betriebes wird der Motor sehr heiß. Lassen Sie diesen daher abkühlen, bevor Sie ihn berühren. Lassen Sie den Motor niemals unbeaufsichtigt laufen.
• Entfernen oder verändern Sie niemals Schutzvorrichtungen – diese dienen Ihrem Schutz. Kontrollieren Sie immer den Zustand und die Sicherheit der Schutzvorrichtungen, und wenn diese beschädigt sind oder fehlen, dürfen Sie das GERÄT so lange NICHT VERWENDEN, bis die Schutzvorrichtung entweder ersetzt oder repariert worden ist.
• Benutzen Sie das Gerät nicht, wenn Sie krank oder müde sind bzw. wenn Sie unter dem Einfluss von Alkohol oder Drogen stehen.

Treibstoffsicherheit

WARNEN

Kraftstoffe sind leicht brennbar. Sie können schwere Verletzungen und Sachschäden verursachen. Vor dem Nachfüllen von Kraftstoff Motor abstellen. Kein offenes Feuer. Rauchverbot. Verschütteten Kraftstoff sofort aufnehmen und entsorgen.

• Schalten Sie vor dem Auftanken den Motor aus und lassen Sie diesen abkühlen.
• Während des Betankens dürfen Sie NICHT RAUCHEN und kein offenes Feuer in der Umgebung unterhalten.
• Verschütteter Treibstoff muss mit Hilfe von Sand sofort gesichert werden. Wechseln Sie Ihre Kleidung, falls diese mit verschüttetem Treibstoff in Berührung gekommen ist.
• Lagern Sie den Treibstoff in einem dafür genehmigten und für diesen Zweck gefertigten Behälter. Halten Sie diesen von Hitze und Zündquellen fern.

Vibration

Ein Teil der Vibrationen wird während des Arbeitsvorganges über den Griff auf die Hände der bedienenden Person übertragen. Beachten Sie bitte die Spezifikationen und Technischen Daten für Vibrationsstärken und Einsatzzeiten (empfohlene Maximalzeit pro Tag). Die maximalen Einsatzzeiten dürfen NICHT überschritten werden.

Persönliche Schutzausrüstung (PSA)

Passende PSA ist während des Betriebes des Geräts zu verwenden, z. B. Schutzbrillen, Handschuhe, Ohrenschützer, Staubmasken sowie Arbeitschutzschuhe mit Zehenschutz-Stahlkappen und zusätzlich rutschfesten Sohlen. Verwenden Sie für die Arbeit passende Kleidung. Schützen Sie Ihre Haut immer vor dem Kontakt mit Beton.

Staub

Während des Verdichtungsvorganges kann Staub aufwirbeln, der für Ihre Gesund eine Gefahr darstellen kann. Tragen Sie immer eine dem auftretenden Staubtyp angemessene Staubschutzmaske.

Treibstoff

Schlucken Sie keinen Treibstoff bzw. inhalieren Sie keine Treibstoffdämpfe. Vermeiden Sie den Kontakt mit der Haut. Entfernen Sie eventuelle Treibstoffspritzer umgehend. Falls Treibstoff in Ihre Augen kommt, spülen Sie die Augen mit reichlich Wasser und suchen Sie schnellstmöglich einen Arzt auf.

Auspuffrauch

Benutzen Sie Ihren PCX 20A nicht in geschlossenen Räumen bzw. bei beengten Raumverhältnissen und sorgen Sie dafür, dass der Arbeitsbereich ausreichend belüftet ist.

WARNEN

Die Auspuffgase dieses Geräts sind hochgiftig. Lebensgefahr!

Kontrollen Vor Dem Start

Kontrolldurchsicht vor dem Einsatz

Die nachfolgende Kontrolldurchsicht muss sowohl vor jedem Arbeitseinsatz als auch nach jeweils vier Stunden Betrieb durchgeführt werden. Genaue Anweisungen entnehmen Sie bitte dem Abschnitt Service. Falls Störungen erkannt werden, darf die PCLX erst nach der Behebung der Störungen benutzt werden.

1. Kontrollieren Sie die PCX 20A genau, um Anzeichen von Schäden zu entdecken. Kontrollieren Sie, dass der Riemenschutz vor Inbetriebnahme der Maschine gesichert ist.
2. Kontrollieren Sie die Schläuche, die Verschlüsse der Füllvorrichtungen, die Ablassöffnungen sowie andere Bereiche auf Anzeichen von Lecks. Reparieren Sie eventuell auftretende Lecks vor der Inbetriebnahme.
3. Kontrollieren Sie den Ölstand des Motors und füllen Sie im Bedarfsfall Öl nach.
4. Kontrollieren Sie die vorhandene Treibstoffmenge und ergänzen Sie nach Bedarf.
5. Stellen Sie sicher, dass es keine Treibstoff- oder Öllecks gibt.

Bedienun des Rüttlers

- Transport des Verdichtungsgerätes an den Einsatzort

Wenn für die richtige Positionierung des PCX 20A der Einsatz eines Hebegerätes notwendig wird, müssen Sie sicherstellen, dass das Hebegerät über eine für das Gewicht des PCLX ausreichende Hebekraft verfügt (s. Abschnitt Technische Daten bzw. Serienschild am Gerät). Befestigen Sie entsprechende Ketten oder Schlaufen ausschließlich an der oben befindlichen Anschlagöse des PCX 20A.

• Lassen Sie NIEMALS den Motor laufen, während Sie den PCX 20A transportieren oder umsetzen, auch wenn es nur für einen kurzen Weg ist.
• Wenn Sie die im Abschnitt Vor dem Start vorgeschriebenen Kontrollen ausgeführt haben, können Sie den Motor starten. Die PCX 20A Verdichtungsgeräte der Belle Group sind mit Zentrifugalkupplungen ausgestattet, die den Standbetrieb des Motors ohne die Ak tivierung des Vibrators erlauben. Wenn die Motordrehzahl erhöht wird, so wird die Kupplung aktiviert und der Vibrator in Gang ges etzt. Für einen optimalen Betrieb sollte der Motor mit maximaler Drehzahl laufen.

- Stellen Sie den Gashebel auf Vollgas und lenken bzw. drehen Sie den PCX 20A mittels Kontrollgriff.

Der Vibrator wird nicht nur die Bodenplatte zum Vibrieren bringen, sondern sie auch nach vorne bewegen. Während eines nor malen Betriebes sollten Sie den PCX 20A nicht schieben müssen. Das Gerät sollte sich mit seiner eigenen Geschwindigkeit fortbe we gen können. Die Bewegungsgeschwindigkeit hängt von der Beschaffenheit der Oberfläche ab. Falls es sich bei der zu verdich tenden Oberfläche um einen Hang handelt, so ist bei der Kontrolle der Bewegungsrichtung des PCX 20A große Vorsicht geboten. Befestigen Sie im Bedarfsfall ein passendes Seil an einem niedrigen Punkt am Chassis des PCX 20A, um dadurch einem Helfer die Möglichkeit zu geben, einen Teil des Gewichtes des PCX 20A zu übernehmen. Arbeiten Sie an einem Hang immer in gerader Linie aufwärts und abwärts, niemals quer.

- Bearbeiten Sie die Oberfläche mit dem PCX 20A in planvoller Weise so lange, bis die erforderliche Verdichtung erreicht ist. Wenn me hrere und verschiedene Schichten übereinander verdichtet werden sollen, verdichten Sie jede Schicht einzeln.

WARNUNG

Vor Benutzung der Maschine bzw. vor der Ausführung von Instandhaltungsarbeiten MÜSSEN SIE SICH MIT DEM INHALT DIESER ANLEITUNG VERTRAUT MACHEN!

Honda GX120

1. Kraftstoffhahn durch Drehen des EIN AUSHebels nach rechts öffnen.
2. Bei Motor-Kaltstart, Choke in EIN-Stellung bringen. Hierzu den Choke-Hebel ganz nach links drehen. Beim Neustart mit warmem Motor wird gewöhnlich kein Choke benötigt, wenn nicht der Motor bereits teilweise abgekühlt ist. Dann kann teilweise Choke Öffnung notwendigsein.
3. Motor-EIN/AUS-Schalter nach rechts in die „I“ Position drehen.
4. Drosselklappe in die Leerlaufstellungbringen. Dazu den Drosselklappenzug ganz nach rechts stellen. Motor nicht in dieser Stellung starten, weil der Rüttler dann sofort beim Motorstart anfängt zu rütteln.
5. Den Steuergriff mit einer Hand festhalten, dann den Schwungradstartergriff mit der anderen ziehen, bis ein Widerstand spürbar wird, dann zurücklaufen lassen.

6. Starterzug kräftig ziehen, aber darauf achten, dass der Starterzug nicht über seine gesamte Länge ausgezogen wird.

7. Vorgang bis zum Zünden des Motors wiederholen.

8. Nach dem Zünden CHOKE-Zug wieder in die AUS-Position (Rechtsdrehung) stellen.

9. Zündet der Motor auch nach mehreren Versuchen nicht, Hinweise für die Fehlersuche anwenden.

10. Zum Motorabstellen, Drosselklappe in Leerlaufstellung bringen und Motor-EIN/ AUS-Schalter nach links in die,0'-Stellung bringen.

11. Kraftstoffzufuhr absperren.

Drossel klappe Choke Kraftstoff EIN/AUS- Hebel

Hinweise für die Fehlersuche

Problem Ursache Behebung des Problems
Motor startet nicht Kein Treibstoff Tankverschluss öffnen
		Treibstoff
Motor ist ausgeschaltet Motor einschalten
Zündkerzen sind verschmutzt Zündkerzen reinigen und neu einstellen
Motor ist kalt Kaltstarter betätigen
Motor ist überfl utet	Kaltstarter abstellen, Gas ganz öffnen, Rückholstarterbis zum Zünden des Motors ziehen
Motor startet noch immer Einheit vibriert nicht Getrieberiemen zu locker Luftfi Iter ist blockiert Störung im Getriebe Vibratorversagen	Schwerwiegender Defekt	Vertretung oder Belle Group kontaktieren
	Motordrehzahl zu niedrig	Drehzahl erhöhen
	Riemen einstellen
	Luftfi Iter reinigen oder erneuern
	Vertretung oder Belle Group kontaktieren
	Vertretung oder Belle Group kontaktieren
Asphalt haftet an der Platte Bituminöse Abblätterung an	Mangelnde Schmierung	Wasser verwenden
	Zu starke Verdichtungder Oberfl äche (schichtweise)	Material entfernen und erneuern
Niedrige Geschwindigkeit (Platte versinkt)	Dicke der Schicht zu groß	Teil des Materials entfernen
	Zu hohe oder zu niedrige Feuchtigkeit	Material entfernen und Feuchtigkeitsgehalt korrigieren

Instandhaltung

Die Verdichtungsgeräte PCX 20A der Belle Group sind für einen langjährigen und problemlosen Betrieb ausgelegt. Wir empfehlen Ihnen, alle wichtigen Wartungs- und Reparaturarbeiten von einem durch die Belle Group autorisierten Händler durchführen zu lassen. Verwenden Sie immer Originalersatzteile der Belle Group, da gefälschte Ersatzteile u. U. zum Erlöschen der Garantie führen können.

Schalten Sie den Motor aus, bevor Sie am Gerät Wartungsarbeiten vornehmen und ziehen Sie das Zündkabel von der Zündkerze ab.

Stellen Sie den PCX 20A immer waagrecht ab, damit alle Flüssigkeitsstände korrekt gemessen werden können. Verwenden Sie nur empfohlene Schmiermittel (bitte lesen Sie dazu die nachfolgende Seite).

Einlaufzeit

Wenn der PCX 20A fabrikneu in Betrieb genommen wird, muss das Motoröl nach der vorgesehenen Einlaufzeit gewechselt werden (Sie finden alle Details im Handbuch für den Motor). Das Öl im Schaft des Vibrators muss erstmals nach 100 Betriebsstunden gewechselt werden, anschließend nach jeweils 500 Betriebsstunden. Nähere Informationen zum Gehäuse des Vibratorschafts und zum Ölwechsel finden Sie im Abschnitt Vibratoreinheit.

Die Riemenspannung nach 4 Betriebsstunden zu kontrollieren.

Routinewartungen Nach de 1. monat 3 monate 6 monate ersten 4 bzw. 20h bxw. 50h bzw. 100h				stunden
Motoröl	Ölstand kontrollieren	√
	Wechseln		√		√
Luftfilter	Zustand kontrollieren		√		√
	Reinigen/erneuern			√
Zündkerze	Kontrollieren/reinigen				√
Antriebs-riemen	Riemenspannung prüfen	√	√	√

Öl-/ Kraftstofftyp & mengen - Zündkerzentyp

	Öltype	Menge (Liter)	Kraftstofftyp	Fassunsvermögen (Liter)	Kerzentyp	Zündspalt (mm)
Otto Motor Honda GX120	S.A.E. 10W 30	0.6	Bleifrei	2.5	BM6ES or BPR6ES	0.7 - 0.8
Rüttel	Olio per Turbine 32	0.22	Enfällt	Enfällt	Enfällt	Enfällt

Verschlussschraube Dichtung Normaler Fullstand

Rüttlerteil.

Unterer Teil des Schraubengewindes Verschlussschraube komplett mit Dichtung entfernen. Kontrollieren, ob der Ölstand gerade die unterste Gewindesteigung der Verschlussschraube erreicht. Erforderlichenfalls mit Öl der korrekten Qualität nachfüllen (siehe Tabelle).

1. M10 Schraubbolzen und Unterlegscheiben

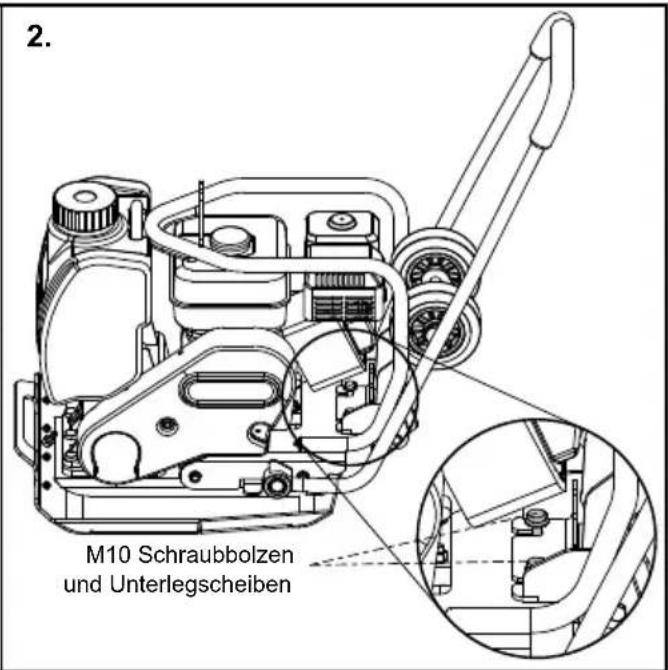

2. M10 Schraubbolzen und Unterlegscheiben

1. Lösen Sie die beiden M10 Schraubbolzenolzen in einen Höhe von 15mm. Dann heben Sie die Muttern und Unterlegscheiben zum Kopf der Schrauben (siehe Zeichnung 1)
2. Stecken Sie das Räder Kit mit den Schlitzen auf die M10 Bolzen.
3. Schieben Sie das Räder Kit in Position. Stellen Sie sicher das die Bolzen Kontakt mit dem Ende des Schlitzes haben und das Räder Kit nicht weiter nach vorne gedrückt werden kann.
4. Stellen Sie sicher das die Unterlegscheiben auf dem oberen Teil des Räder Kits montiert sind. Diese sollten dem Anwender von oben sichtbar sein.
5. Schrauben Sie die M10 Schraubbolzen nun mit einem Drehmoment von 55Nm fest.

Gewährleistung

Den neuen „PCX 20A“-Einachsenrüttler von Belle Group „PCX 20A“ gewährleisten wir für einen Zeitraum von einem Jahr (12 Monate) gerechnet ab dem ursprünglichen Kaufdatum. Diese Gewährleistung gilt für den ersten Käufer. Diese Gewährleistung erstreckt sich auf Konstruktions- und Materialfehler und Sachmängel.

Die Belle Group Gewährleistung gilt in folgenden Fällen nicht:

1. Mutwillige Schäden, Schäden durch Missbrauch, Aufprallschäden oder ähnliche Schäden, die durch Nichtbeachtung der Montage-, Benutzungs oder Instandhaltungsanweisungen verursacht worden sind.
2. Änderungen oder Reparaturen, die von anderen als Belle Group oder deren anerkannte Kundendienststellen durchgeführt worden sind.
3. Transport- oder Versandkosten an und von Belle Group oder deren anerkannte Kundendienststelle zu Reparaturzwecken, oder zur Kontrolle von Maschinen bei Garantieansprüchen.
4. Material- und Lohnkosten für die Erneuerung, Reparatur oder den Ersatz von Teilen, die natürlichem Verschleiß unterliegen.

Nachfolgende Teile sind von unserer Gewährleistung ausgeschlossen:

Treibriemen

• Motor-Luftfi Iter
  Zündkerzen

Belle Gruop und deren Beauftragte, Geschäftsführer, Mitarbeiter oder Versicherer übernehmen keinerlei Haftung für Folge- oder andere Schäden oder Kostenerstattungsansprüche die darauf beruhen, dass sich die Maschine nicht für einen bestimmten Zweck verwenden lässt.

Garantiefall

Im Garantiefall wenden Sie sich bitte zunächst entweder telefonisch, per Fax, E-Mail oder schriftlich an die Belle Group.

Rufnummern für Garantieansprüche:

Tel: [phone] Fax: [phone] Email : [e-mail]

Korrespondenzanschrift:

B - Lydmerke (800-99942)

B - Zajszint (800-99942)

Belle Group Deutschland
